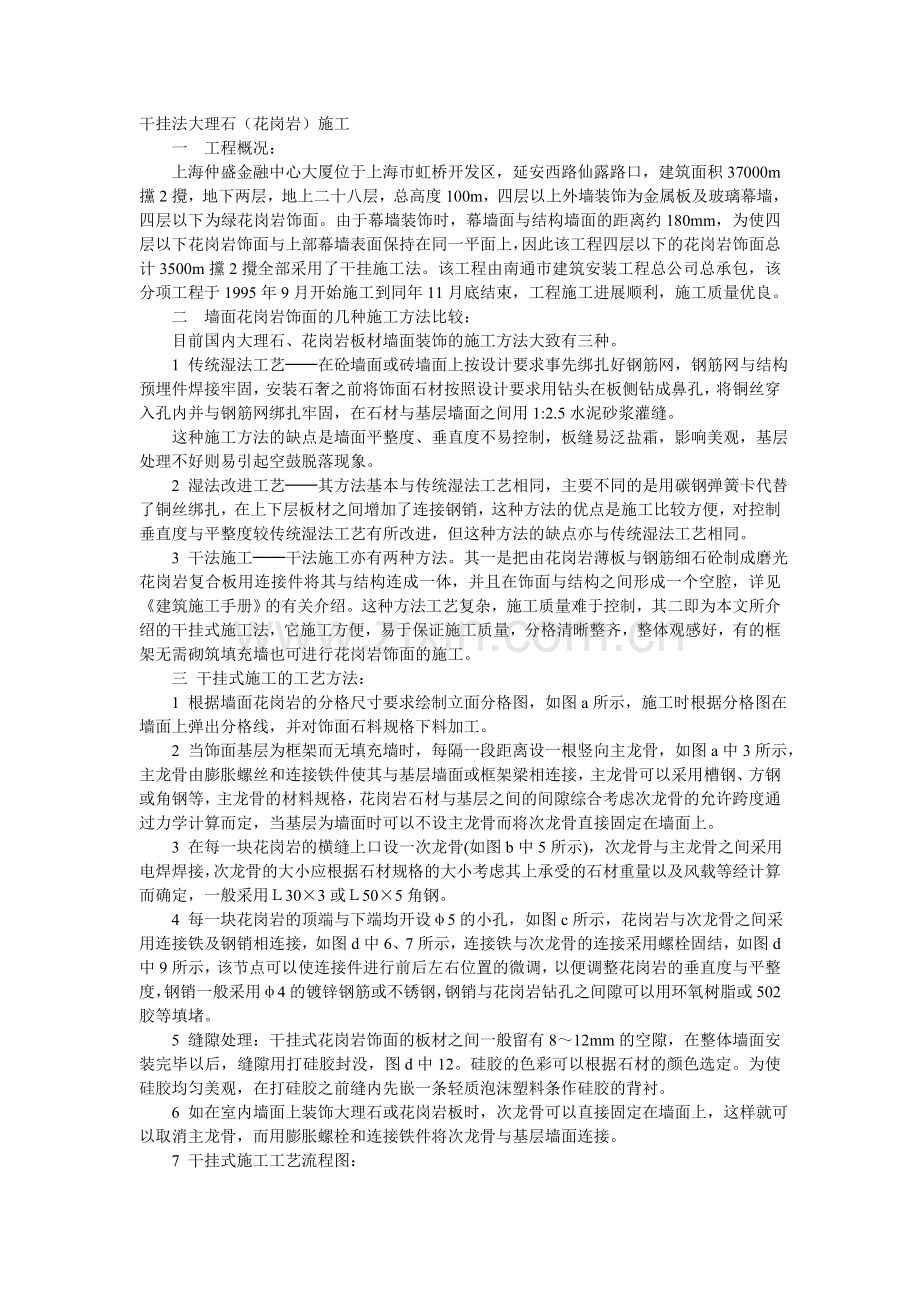

干挂法大理石（花岗岩）施工 一 工程概况： 上海仲盛金融中心大厦位于上海市虹桥开发区，延安西路仙露路口，建筑面积37000m攩2攪，地下两层，地上二十八层，总高度100m，四层以上外墙装饰为金属板及玻璃幕墙，四层以下为绿花岗岩饰面。由于幕墙装饰时，幕墙面与结构墙面的距离约180mm，为使四层以下花岗岩饰面与上部幕墙表面保持在同一平面上，因此该工程四层以下的花岗岩饰面总计3500m攩2攪全部采用了干挂施工法。该工程由南通市建筑安装工程总公司总承包，该分项工程于1995年9月开始施工到同年11月底结束，工程施工进展顺利，施工质量优良。 二 墙面花岗岩饰面的几种施工方法比较： 目前国内大理石、花岗岩板材墙面装饰的施工方法大致有三种。 1 传统湿法工艺在砼墙面或砖墙面上按设计要求事先绑扎好钢筋网，钢筋网与结构预埋件焊接牢固，安装石奢之前将饰面石材按照设计要求用钻头在板侧钻成鼻孔，将铜丝穿入孔内并与钢筋网绑扎牢固，在石材与基层墙面之间用1:2.5水泥砂浆灌缝。 这种施工方法的缺点是墙面平整度、垂直度不易控制，板缝易泛盐霜，影响美观，基层处理不好则易引起空鼓脱落现象。 2 湿法改进工艺其方法基本与传统湿法工艺相同，主要不同的是用碳钢弹簧卡代替了铜丝绑扎，在上下层板材之间增加了连接钢销，这种方法的优点是施工比较方便，对控制垂直度与平整度较传统湿法工艺有所改进，但这种方法的缺点亦与传统湿法工艺相同。 3 干法施工干法施工亦有两种方法。其一是把由花岗岩薄板与钢筋细石砼制成磨光花岗岩复合板用连接件将其与结构连成一体，并且在饰面与结构之间形成一个空腔，详见建筑施工手册的有关介绍。这种方法工艺复杂，施工质量难于控制，其二即为本文所介绍的干挂式施工法，它施工方便，易于保证施工质量，分格清晰整齐，整体观感好，有的框架无需砌筑填充墙也可进行花岗岩饰面的施工。 三 干挂式施工的工艺方法： 1 根据墙面花岗岩的分格尺寸要求绘制立面分格图，如图a所示，施工时根据分格图在墙面上弹出分格线，并对饰面石料规格下料加工。 2 当饰面基层为框架而无填充墙时，每隔一段距离设一根竖向主龙骨，如图a中3所示，主龙骨由膨胀螺丝和连接铁件使其与基层墙面或框架梁相连接，主龙骨可以采用槽钢、方钢或角钢等，主龙骨的材料规格，花岗岩石材与基层之间的间隙综合考虑次龙骨的允许跨度通过力学计算而定，当基层为墙面时可以不设主龙骨而将次龙骨直接固定在墙面上。 3 在每一块花岗岩的横缝上口设一次龙骨(如图b中5所示)，次龙骨与主龙骨之间采用电焊焊接，次龙骨的大小应根据石材规格的大小考虑其上承受的石材重量以及风载等经计算而确定，一般采用303或505角钢。 4 每一块花岗岩的顶端与下端均开设5的小孔，如图c所示，花岗岩与次龙骨之间采用连接铁及钢销相连接，如图d中6、7所示，连接铁与次龙骨的连接采用螺栓固结，如图d中9所示，该节点可以使连接件进行前后左右位置的微调，以便调整花岗岩的垂直度与平整度，钢销一般采用4的镀锌钢筋或不锈钢，钢销与花岗岩钻孔之间隙可以用环氧树脂或502胶等填堵。 5 缝隙处理：干挂式花岗岩饰面的板材之间一般留有812mm的空隙，在整体墙面安装完毕以后，缝隙用打硅胶封没，图d中12。硅胶的色彩可以根据石材的颜色选定。为使硅胶均匀美观，在打硅胶之前缝内先嵌一条轻质泡沫塑料条作硅胶的背衬。 6 如在室内墙面上装饰大理石或花岗岩板时，次龙骨可以直接固定在墙面上，这样就可以取消主龙骨，而用膨胀螺栓和连接铁件将次龙骨与基层墙面连接。 7 干挂式施工工艺流程图：泙 设计安装图 弹线分格 基层清理 石材下料加工主次龙骨加工 安装主龙骨 安装次龙骨 底批石材就位 安装连接铁及插入钢销 检查调整垂直度平整度 钢销孔内打胶 上批石材就位 整个墙面石材装完后嵌缝打胶 清理面层打腊 洈 四 干挂式施工工艺的质量控制要点： 1 花岗岩板材的尺寸要根据结构实际尺寸进行分格排布，在下料之前在饰面的基层墙面上(或框架梁柱上)弹出分格线，在分线分格闭合后将分格绘制成板材分格排布图，然后根据排布图下料加工主次龙骨与饰面板材，这样才能确保整个饰面分格的协调美观。 2 主龙骨与次龙骨及与基层之间的连接要牢固，采用多大的螺栓(或焊缝)要经过设计计算而定，施工时要确保质量，并做好防锈处理，一般龙骨采用镀锌钢材或在钢材表面涂刷防锈漆，特别是焊接点的防锈处理尤为重要。 3 为确保整个立面的平整度与垂直度，应在整个立面上下左右挂线拉线安装板材，每安完一块板要仔细检查调整它的垂直度与平整度，在满足要求后才能安装上层板材。 4 为防止底层板被碰撞破坏或移位，在最底层板与基层的空隙之间可灌300mm高的砂浆或细石砼。 5 板材之间的板缝打胶是影响美观和防渗漏的关键，所以在打胶前要清除板缝内的灰尘，内衬条均匀，确保硅胶厚度10mm以上，打胶要连续均匀，平面凹进2mm左右，不得使胶打在缝外污染饰面板材的表面。 五 对干挂式施工法的几点看法： 1 干挂式施工法由于采用了钢结构主次龙骨，可以使饰面石材与结构面之间保持一定距离，这样，当上部幕墙饰面突出结构180mm时，采用干挂式施工法可以使花岗岩饰面与上部幕墙饰面平齐。 2 干挂式施工法由于不采用水泥砂浆灌缝，而采用硅胶嵌缝，可以防止墙面渗漏与板缝泛盐霜现象的出现。 3 干挂式施工法结点牢固，不会产生起鼓脱落现象。 4 干挂式施工方便，质量易于控制。没有湿贴法中因灌浆而使饰面石材跑位的现象，干挂式施工在饰面石材就位校正后即可固定。 5 干挂式施工法可以适用于各种形式的装饰面基层上，可用于框架结构而无填充墙，也可用于钢结构墙面以及空心砖、加气砼砖墙等基层的大理石花岗岩饰面。6 干挂式施工法可适应于采用大规格的饰面板材，本工程中最大的花岗岩规格为7501500mm，从而使饰面整齐美观，整体观感好。
