2013年—5年陕西物理中考真题及答案.doc

目录
目录 1
2013 年陕西省中考物理试卷 2
2013 年陕西省中考物理试卷答案 6
2014年陕西省中考试题物理 7
2014年陕西省中考物理试题参考答案 11
2015年陕西省中考物理试题 12
2015 年陕西省中考物理参考答案 17
2016年陕西省中考物理试卷 19
2016年陕西省中考物理答案 23
2017年陕西省中考物理试卷 24
2017年陕西省中考物理试卷答案 30

第 1 页 共 31 页

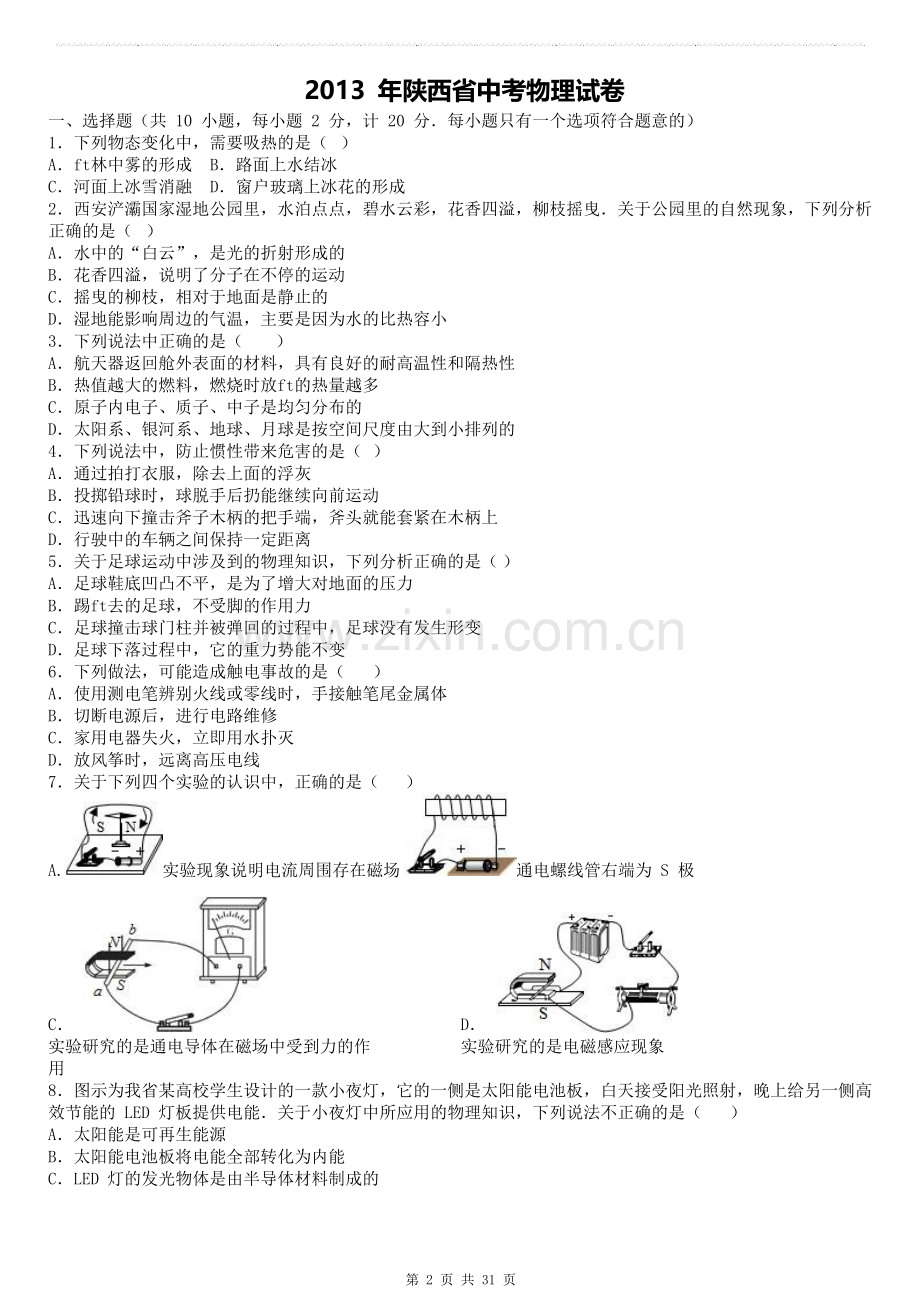

2013 年陕西省中考物理试卷
一、选择题（共 10 小题，每小题 2 分，计 20 分．每小题只有一个选项符合题意的）
1．下列物态变化中，需要吸热的是（ ）
A．ft林中雾的形成 B．路面上水结冰
C．河面上冰雪消融 D．窗户玻璃上冰花的形成
2．西安浐灞国家湿地公园里，水泊点点，碧水云彩，花香四溢，柳枝摇曳．关于公园里的自然现象，下列分析正确的是（ ）
A．水中的“白云”，是光的折射形成的
B．花香四溢，说明了分子在不停的运动
C．摇曳的柳枝，相对于地面是静止的
D．湿地能影响周边的气温，主要是因为水的比热容小
3．下列说法中正确的是（ ）
A．航天器返回舱外表面的材料，具有良好的耐高温性和隔热性
B．热值越大的燃料，燃烧时放ft的热量越多
C．原子内电子、质子、中子是均匀分布的
D．太阳系、银河系、地球、月球是按空间尺度由大到小排列的
4．下列说法中，防止惯性带来危害的是（ ）
A．通过拍打衣服，除去上面的浮灰
B．投掷铅球时，球脱手后扔能继续向前运动
C．迅速向下撞击斧子木柄的把手端，斧头就能套紧在木柄上
D．行驶中的车辆之间保持一定距离
5．关于足球运动中涉及到的物理知识，下列分析正确的是（ ）
A．足球鞋底凹凸不平，是为了增大对地面的压力
B．踢ft去的足球，不受脚的作用力
C．足球撞击球门柱并被弹回的过程中，足球没有发生形变
D．足球下落过程中，它的重力势能不变
6．下列做法，可能造成触电事故的是（ ）
A．使用测电笔辨别火线或零线时，手接触笔尾金属体
B．切断电源后，进行电路维修
C．家用电器失火，立即用水扑灭
D．放风筝时，远离高压电线
7．关于下列四个实验的认识中，正确的是（ ）
A.实验现象说明电流周围存在磁场 通电螺线管右端为 S 极

第 2 页 共 31 页

C．
实验研究的是通电导体在磁场中受到力的作用

D．
实验研究的是电磁感应现象

第 31 页 共 31 页

8．图示为我省某高校学生设计的一款小夜灯，它的一侧是太阳能电池板，白天接受阳光照射，晚上给另一侧高效节能的 LED 灯板提供电能．关于小夜灯中所应用的物理知识，下列说法不正确的是（ ）
A．太阳能是可再生能源
B．太阳能电池板将电能全部转化为内能
C．LED 灯的发光物体是由半导体材料制成的

D．LED 将电能转化为光能的效率比白炽灯高
五、填空与作图题（共 6 小题，计 19 分）
24．（1）如图 1，皮划艇由静止变为运动，其运动状态改变的原因是 ；浆对水的作用力方向向后，水对浆的作用力方向 ．
第 8 题图 第 24 题图 第 25 题图
（2）如图 2 是收割麦子的镰刀，刀刃锋利可以增大刀刃对麦秆的 ；刀刃对麦秆的作用力与 的作用力是相互的．
25．图示中，有一款内置微型“GPS”（全球卫星定位系统）的专用鞋．当穿着它离开指定的区域时，鞋中“GPS”便会自动发送使用者所在的位置信息．该信息被卫星接收后再发送到手机．此过程中由 波传递信息， 传播速度约为 m/s．
26．图示为国际空间站上宇航服通过悬浮水珠成像的情景．图中水珠相当于 镜，所成的像为倒立、 的 像，生活中与该水珠这一成像原理相同的光学仪器有 （写ft一种即可）．

第 26 题图 第 28 题图
27．小华测得一个熟鸡蛋的质量是 57.5g，体积为 55cm3，其密度为 kg/m（3

计算结果保留两位小数）．她

将熟鸡蛋浸没在水中后，熟鸡蛋下沉，下沉过程受到的浮力 （选“变大”、“变小”或“不变”）．欲使熟鸡蛋悬浮，可向水中加 （选填“水”、“酒精”或“浓盐水”），当熟鸡蛋悬浮时，液体的密度 熟鸡蛋的密度．
28．图示的起重机将重为 6×103N 的货物匀速提升 10m，它的电动机做功 1.25×105J，起重机匀速提升货物做的有用功为 J，机械效率为 ．对于实际机械，机械效率小于 100%的原因是 ．
29．（1）图 1 为揭开井盖的示意图，O 为支点，请在图 1 中画ft拉力 F 的力臂 L．
（2）在图 2 中，画ft光线 SA 经水池壁反射后的反射光线和该反射光线射ft水面后折射光线的大致方向．

六、实验与探究题（共 3 小题，计 19 分）
30．按要求完成填空．
第 30 题图

（1）图 1 所示，体温计的示数为 ℃．
（2）图 2 所示，读取液体体积时，正确的视线方向是 （填写相应的字母）．
（3）图 3 所示，该实验能探究ft并联电路电流的特点是 ．
（4）图 4 所示，在探究物体动能大小与什么因素有关的实验中，通过比较小球推动木块 反映小球动 能的大小．
31．有三个阻值不同的完好电阻 R1、R2 和 R3，小华想利用图 1 电路测量 R1 的阻值．
第 31 题图
（1）测量电阻的实验原理是 ．
（2）根据图 1，用笔画线代替导线，将图 2 实物电路连接完整．
（3）正确连接实物电路后，开关 S 闭合前应将滑片 P 置于 ；闭合开关 S 后，小华发现，无论怎样移动滑片 P，电压表和电流表都有示数且不变．经过检查各元件连接正确，故障应是滑动变阻器 （选填
“断路”或”短路“）．
（4）为使 R1 的测量结果准确，需要获得多组 R1 两端电压值及通过 R1 的电流值．在不改变电源的情况下，小华利用 R2、R3 替代滑动变阻器获得了四组数据，如表，她的具体做法是 ．
实验序号
电压 U/V
电流 I/A
电阻 R1/Ω
1
0.75
0.12
6.25
2
1.10
0.18
6.11
3
0.55
0.09
6.11
4
1.30
0.21
6.19
（5）被测电阻 R1 的阻值为 Ω．
32．物理兴趣小组的同学利用图示装置，探究反射声音的强弱与充当反射面的材料是否有关．它们将发声的闹钟置于纸筒 A 内，将充当反射面的材料置于 O 处，通过纸筒 B 倾听反射的铃声强弱．
第 32 题图
（1）保持纸筒 A 和纸筒 B 的位置 ，只改变充当反射面的材料，让同一位同学倾听反射声音的强弱．实 验结果如下表．
反射材料
大理石
玻璃板
木板
棉布
毛巾
海绵
反射声音的强弱
最强
强
强
较强
弱
几乎听不到
分析实验结果可以得ft：在其它条件相同时，反射声音的强弱与充当反射面的材料 ．你还可以得ft的 结论是 （写ft一条即可）
（2）实验结果表明，玻璃板和木板反射声音的强弱无法分辨，有同学认为可能是人耳对声音强弱的分辨能力不够造成的．对此，请你提ft一个改进的措施或方法 （写ft一条即可）．
（3）如果利用声音的反射现象，测量声音在空气中的传播速度，应选择表中的 作为反射面效果最好．

七、综合题（共 2 小题，计 16 分）
33.“擦窗机器人”的质量为 2kg，它的“腹部”有吸盘．当擦窗机器人的真空泵将吸盘内的空气向外抽ft时，它能牢牢地吸在竖直玻璃上．（g 取 10N/kg）
（1）当擦窗机器人在竖直玻璃上静止时，若真空泵继续向外抽气，则擦窗机器人受到的摩擦力 （选填“变大”、“变小”或“不变”；吸盘内空气重力不计）．
（2）吸盘与玻璃的接触面积为 1.2×10﹣3m2，若吸盘在此面积上对玻璃的压强为 1.5×105Pa，则吸盘对玻璃的压力是多大？
（3）擦窗机器人以 0.1m/s 的速度匀速竖直向下运动 8s，它所受重力做的功是多少？重力做功的功率是多大？

第 33 题图

34．图示为某种家用电热水器工作电路的简化图．表中为其三种加热模式的相关参数．
（1）该电热水器的插头应接入 孔插座．
加热模式
工作状态
额定功率 P/kW
1
发热电阻 R1 单独工作
2
2
发热电阻 R2 单独工作
3
3
发热电阻 R1 与 R2 交替工作

（2）若该电热水器按“加热模式 1”连续正常工作 10 min，通过发热电阻的电流是多少？产生的热量是多少？（计算结果保留两位小数）．
（3）若该电热水器连续工作 15min，消耗电能 0.55kW•h，通过计算说明该电热水器采用了哪种加热模式．
第 34 题图

2013 年陕西省中考物理试卷答案
参考答案

1．C 2．B 3．A 4．D 5．B 6．C 7．A 8．B

9．(1)受到力的作用 向前 （2）压强 麦秆对刀刃
10．电磁 3×108
11．凸透 缩小 实 照相机（或摄影像机等）
12．1.05×103 不变 浓盐水 等于
13．6×104 48% 机械不可避免要做额外功（或有用功总小于总功等）
14．如图所示

15．（1）36.8 (2)B （3）干路电流等于各支路电流之和 （4）移动的距离
16．（1）欧姆定律（或 ，或 ） （3）右端（或 B 端，或阻值最大处） 短路
（4）分别将 R2、R3 与 R1 串联，测ft两组 R1 的相应电压值和电流值，再分别将 R2、R3 串联和并联后与 R1 串联， 测ft两组 R1 的相应电压值和电流值 （5）6.17
17．（1）不变 有关 其它条件相同时，海绵吸音效果最好（或其它条件相同时，大理石反射效果好）
（2）用灵敏仪器替代人耳测量反射声音的大小 （3）大理石

18.（1）不变
解：（2）由 p=F/S 得，吸盘对玻璃的压力 F=pS=1.5×105Pa×1.2×10-3m2=180N
（3）擦窗机器人 8s 下降的高度 h=s=vt=0.1m/s×8s=0.8m，重力做功 W=Gh=20N×0.8m=16J，
重力做功功率 P=W/t=16J/8s=2W．

19.(1)三
（2）根据 P=UI 可得，“加热模式 1”正常工作时通过发热电阻的电流： I1=P1/U=2000W/220V=100/11A≈9.09A，
∵电热水器通过电热丝所做的功全部转化为内能，
∴连续正常工作 10min 产生的热量： Q1=W1=P1t=2000W×10×60s=1.2×106J；
（3）此时电热水器的功率： P2=W2/t2=0.55kW•h/15/60h=2.2kW，
∵2kW＜P2＜3kW，
∴采用了“加热模式 3”．

2014年陕西省中考试题物理
第Ⅰ卷
一．选择题
1．初夏的早晨，院子里的花儿在空气中散发着淡淡清香，花朵上的露珠在阳光下晶莹剔透，图示的情景中，应用物理知识分析正确的是 （ ）
A．花儿能散发出淡淡清香表明花儿在运动
B．阳光下，露珠的蒸发会加快
C．露珠的形成过程是汽化现象
D．露珠的形成过程要吸热
2．下列对声现象的描述，应用物理知识解释正确的是 （ ）
A．“悦耳动听”说明声音的响度较大
B．“隔墙有耳”说明墙体可以传播声音
C．“闻其声而知其人”说明根据音调可以辨别来人是谁
D．“大雪过后，万籁俱寂”说明大雪会使声音完全消失
3．3D电影具有三维立立体视觉效果，拍摄时，将两个摄像头按照人两眼间的距离放置，同时拍摄，制成胶片；放映时，两个放映机在银幕上呈现两个略有差异的画面，观看者带上特殊眼镜后，就和直接用双眼看到物体的效果一样。关于3D电影，下列说法不正确的是 （ ）
A．光在银幕上发生的是漫反射
B．画面在人眼视网膜上所成的像是倒立、缩小的实像
C．拍摄时，两镜头中心间的距离约为7cm
D．放映时，胶片到放映机镜头的距离大于2倍的镜头焦距
4．对热学概念的理解，下列说法正确的是 （ ）
A．水的比热容是4.2×103J/(kg.0C)，表示1kg的水温度升高（降低）10C吸收（放出）4.2×103J的热量
B．热量是指物体具有能量的多少
C．温度高的物体具有的内能一定多
D．热傎大的燃料完全燃烧放出的热量一定多[来源:学§科§网Z§X§X§K]
5．对牛顿第一定律的理解，下列说法不正确的是（ ）
A．一切物体都具有惯性 B．物体不受力的作用时，也能运动
C．物体受到力的作用，运动状态一定改变 D．物体的运动状态改变，一定是受到了力的作用
6．“嫦娥三号”成功着陆后，月球车开始了对月球的科学探测，月球表面无大气层，昼夜温差超过3000C，部分土壤非常松软。针对这种环境，下列说法正确的是（ ）
A．“嫦娥三号”降落时，要使用降落伞减速
B．月球车利用电磁波向地面传输探测到的数据
C．月球车的车轮使用了充气橡胶轮胎
D．月球车的轮子表面积较大，可以减小对月球表面的压力
7．仔细观察下列实验装置，如果导体沿箭头方向运动（没有箭头表示静止），电路中能产生感应电流的是（ ）

8．图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是 （ ）
A．插座短路 B．电热壶短路
C．AB间断路 D．CD间断路
第Ⅱ卷（非选择题）
五．填空与作图题（共6小题，计19分）
24．（2分）如图所示，水中的“倒影”是岸上景物所成的______（选填“实像”或“虚像”），这是光的_________现象形成的。
25．（2分）早在公元前600年，人们发现了摩擦起电现象，摩擦起电的实质是____的转移；1733年，科学家经过实验区分出两种电荷，并总结出电荷间的作用规律是_________
26．（4分）图甲是一把阴阳壶，壶把上开有两孔，可同时盛装两种液体，图乙为该壶的结构示意图，使用时，若捂住甲孔，则倒出的是_____液体，这是由于______的作用。壶在水平桌面上静止时，受到的重力与支持力是一对________，重力的施力物体是________。

27．（3分）图示为太阳能飞机，它的动力装置由太阳能电池板、电动机等组成。机翼上的太阳能电池板面积较大是为了获得更多的______能，并将其转化为______能，使电动机带动螺旋桨转动，电动机的原理是_____________________。
28．（4分）图甲所示为一种搬运建筑材料的机械装置，A B是个杠杆，O为支点，杠杆平衡时，B端受到的向下的拉力_______A端受到的向下拉力（选填“大于”、“小于”或“等于”）；用于装载货物的小车自重为500N，若搬运2000N的货物，电动卷扬机拉钢丝绳的力F甲＝1600N，该滑轮组的效率η甲＝________；若用同样的滑轮按乙图组装，匀速提升相同的货物，电动卷扬机拉钢丝绳的力为F乙，乙滑轮组的效率为η乙，考虑实际情况，则F甲______F乙，η甲________η乙（选填“>”、“<”或“＝”）。
29．（4分）（1）在图－1中画出图钉对墙壁压力F的示意图。
（2）图－2是探究电流与电压关系的电路，请你以笔划线代替导线，完成实物连接（要求：滑动变阻器接入电路中的阻值最大）

六．实验与探究题（共3小题，计19分）
30．（4分）按要求完成填空。

图－1为用弹簧测力计测量头发丝承受最大拉力的实验，此时示数为_____N。
图－2为调节托盘天平时指针偏转情况，要使天平平衡，应向右调节________。
图－3所示，将纸条的一端按在嘴唇的下方，向前吹气，会看到纸条飘起来，该实验现象说明了___
_____________________________。
图－4所示实验中，通过比较相同时间内A、B两容器中温度计示数的变化量，可以探究电流通过导体产生的热量与________的关系。
31．（8分）小新和同学一起用硬纸板搭建了图示的轨道，测量小球运动的平均速度。

根据实验的原理_________，需要测量的物体量是小球运动的路程和所用的时间。
他们先用钢卷尺对轨道的各段长度进行测量并分段做了标记，因_______的测量误差较大，需多次测量。为保证小球每次通过A点的速度相同，必须用同一小球从左边斜面的________高度由静止释放。要使小球能够通过E点，释放小球的高度应______水平段BD的高度。
从A点开始计时，用电子秒表分别测量小球经过B、C、D、E各点的时间。整理实验数据并记录在下表中。
路段
距离s/cm
运动时间t/s
平均速度v/(m.s-1)
AB
50.00
0.45
1.11
BC
50.00
0.60[来源:Z&xx&k.Com]
0.83
CD
50.00
0.75
0.07
DE
100.00
0.93
0.08[来源:学_科_网]
分析表中数据可知，_____，这是因为小车在运动过程中受_________作用；小球从A点运动到E点的过程中，在______点的速度最小。
小球在BD段运动的平均速度为________m/s（计算结果保留两位小数）。
32．（7分）电池使用说明中都有一条提示：“请一次性更换所有电池，以免新旧电池混用”。小海同学用所学物理知识探究这条提示的依据。
方案一：用同型号串联的两节新电池和串联的一新一旧电池分别给同一辆玩具电动车供电，让电动车在相同路面上运动。
通过测量电动车运动的__________，比较两组电池为电动车提供的电功率太小。
通过测量电动车能够运动的_______，比较两组电池为电动车提供的电能多少。
方案二：用定值电阻替代电动车，通过测量定值电阻两端的电压，比较电池给定值电阻提供的电压差异究竟有多大。
小海设计了图示电路。将方案一中的两组电池和同型号一节新电池分别接入A、B间进行实验，将开关S闭合前后的电压表读数记录在下表中。

（1）分析表中两列数据的第______列可知，串联的一新一旧电池给定值电阻提供的电压，不仅小于两节新电池提供的电压，竟然也小于一节新电池提供的电压！
（2）为什么一新一旧电池给定值电阻提供的电压小于一节新电池提供的电压？
原因分析：根据串联电路中电源电压等于各部分电路两端的电压______，用一新一旧电池供电的电路中，废旧电池相当于在以一节新电池为电源的电路中串联了一个___________。
（3）要使结论具有普遍性，需要换用______型号新旧电池进行了多次实验。
实验总结：综全上述小海的探究，结合你的认识，从能量的角度可以得出电池使用说明中提示的依据是_________________________________。
七．综合题（共2小题，计16分）
33．（8分）中国有着悠久的茶文化历史，不同的茶叶冲泡方式不同，图甲所示为一煮茶器，图乙是它工作电路的简化图。接通电源后，当水温达到沸点时温控开关自动断开。沸腾后，当水温降低到800C时温控开关再次闭合，直到水温升到850C时电路再次断开。它的铭牌如下表所示：

水沸腾后，煮茶器能将水温保持在800C到850C之间，原因是_____（填写选项前的字母）。
A．发热管的功率变小 B．发热管间歇性工作 C．温控开关闭合时，电路中的电流减小了
若指示灯开始工作时的电压为55V，与它串联的电阻是560kΩ，通过指示灯的电流是多少mA?（计算结果保留两位小数）
煮茶器正常工作时，发热管的阻值是多少？若把质量为0.8kg的水从210C加热到960C所用时间8min，加热效率是多大？[c水＝4.2×103J/(kg.0C)]

[来源:学*科*网]

34．（8分）在缺水地区，需要时刻储备生活用水。图示为一种具有自动蓄水功能的长方形水池，A是一个底面积为100cm2的方形塑料盒，与塑料盒连接的直杆可绕固定点O转动，当蓄水量达到2.4m3时，活塞B堵住进水管，注水结束，水位为H。（水的密度是1.0×103kg/cm3，g取10N/kg）
注水的过程中，随着水位上升，水对水池底部的压强逐渐________________。
注水结束时，水池中水的质量是多少？此时塑料盒浸入水中的深度是10cm，塑料盒所受的浮力是多大？
若在塑料盒内放入质量为0.3kg的物体，注水结束时的水位H高了多少？

[来源:Z,xx,k.Com]

2014年陕西省中考物理试题参考答案
1、 B 2、B 3、D 4、A 5、C 6、B 7、C 8、D
24、虚像 反射
25、电子 同种电荷相互排斥，异种电荷相互吸引
26、乙 大气压 平衡力 地球
27、太阳 电 通电导体在磁场中受到力的作用
28、小于 62.5% > >
29、

30、 （1）2.4 （2）平衡螺母 （3）液体流速大的地方压强小（或液体压强与流速有关）
（4） 电阻
31、（1） （2）时间 同一 大于 （3）> 摩擦力 D （4）0.74
32、方案一（1）速度 （2）路程 （3）
方案二 （1）二 （2）之和 电阻
（3）不同 新旧电池混用，废旧电池会消耗新电池的部分能量（其它合理答案均可得分）
33、（1）B
（2）

34、 （1）变大

2015年陕西省中考物理试题
第I卷 （选择题 共16分）（A卷）
一、选择题（共8小题，每小题2分，计16分。每小题只有一个选项是符合题意的）
1.对图中的自然现象解释正确的是 【 】

2.关于声现象，下列说法正确的是 【 】
A．吹笛子时，手指按压不同的笛孔是为了改变音色
B．吉他能发出声音是因为弦在振动
C．声呐是利用次声波传递信息的
D．市区内禁止鸣笛是在传播过程中减弱噪声
3.如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是 【 】
A．安全锤上配备的螺丝起子在使用时相当于一个省力杠杆
B．要使手电筒中的三个LED灯工作时互不影响，应将它们串联
C．榔头的前端做得很尖锐是通过减小受力面积来减小压强
D．利用吸磁杆的磁性可吸引所有金属
4.对下列与压强有关的事例，解释不正确的是 【 】
A．用吸管喝饮料利用了大气压强
B．高压锅是利用液体的沸点随气压增大而升高的原理制造的
C．水坝下部比上部建造的宽是因为液体压强随着深度的增加而减小
D．火车进站时旅客不能越过安全黄线，依据的是流体中流速大的地方压强
5.下列与体育运动有关的描述正确的是 【 】
A．初中学生50m跑步的测试成绩一般是30s
B．在运动鞋底做有花纹是为了增大摩擦
C．掷出的铅球，在下落过程中动能转化为重力势能
D．踢足球时，脚对球的作用力和球对脚的作用力是一对平衡力
6.如图所示是某老师的自制教具。他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒即刻飞出。关于此实验，分析不正确的是 【 】
A．酒精不完全燃烧时热值不变
B．能闻到酒精的气味说明分子在永不信息的做无规则运动
C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程
D．纸筒飞出后瓶内气体的内能减小，温度降低
7.下列说法正确的是 【 】
A．发现有人触电后，应立即用手把触电的人拉离带电体
B．家庭电路中，开关必须接在零线上
C．目前核电站获得核能的途径是核裂变
D．煤、石油、开然气都属于可再生能源
8.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 【 】

A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时,通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
（9-15， 16-23题为化学题）
第Ⅱ卷（非选择题共54分）
五、填空与作图题（共6小题，每空1分，每图2分，计19分）
24.(2分)LED灯是一种特殊的二极管。按物质的导电性来分类，制作二极管的材料属于________体；要使LED灯发出的白光，可用红、________、蓝三种色光混合而成。
25.(3分)小强行走时被石块绊了一下，身体向前倾倒。对此情景合理的解释是：小强原来相对于地面是________的，当他的________（选填“脚”或“上身”）的运动状态突然改变时，他的________（选填“脚”或“上身”）由于惯性仍保持原来的运动状态。
26.(4分)如图是某摄影师抓拍的一滴水珠下落到水面瞬间的照片。水珠后方的人通过水珠成________、缩小的实像，此时水珠相当于________镜；水珠在水中所成的像是________像（选填“虚”或“实”），此时水面相当于________镜。
27.(3分)图-1是小强“探究通过导体的电流与电阻的关系”的实验电路（电源电压保持不变），图-2是他依据测得的实验数据绘制的电流I随电阻R变化的图像。由图像可知R两端的电压为_______V;当R的电阻由10Ω更换为15欧时，闭合开关后，为使R两端的电压________（选填“改变”或“不变”），滑动变阻器的滑片应向______（选填“a”或“b”）端滑动。

28. (3分) 如图所示为一种温度自动报警器的原理图。图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生________，电铃响起，发出报警信号，电磁铁的a端为______极。若将温度计上端的金属丝向下调整，则报警温度将________（选填“升高”或“降低”）。
29.（4分）⑴请在图-1中画出入射光线经凹透镜后的折射光线。
⑵如图-2，O为支点，请画出路灯所受重力G的示意图及其力臂l。

六、实验与探究题（共3小题，每空1分，计19分）
30.（4分）⑴如图-1甲所示，用放置在水平台面上的天平衡量物体质量时，要使天平横梁水平平衡，应将平衡螺母向______（选填“左”或“右”）调节。图-1乙所示为正确测量物体质量后所用砝码的规格和标尺上游码的位置，则该物体的质量为_____g。
⑵如图-2所示，当两根用毛皮摩擦过的硬橡胶棒相互靠近时，二者相互________。此时橡胶棒所带电荷是_______电荷。

31.（8分）在“探究浮力的大小跟哪些因素有关”的实验时，小丽提出如下猜想：
猜想一：浮力的大小跟物体排开液体的体积有关；
猜想二：浮力的大小跟液体的密度有关；
猜想三：浮力的大小跟物体的密度有关。
⑴小丽用重为3.2N的物体A做了如图-1所示的实验，该实验验证了猜想_____是正确的。可得出：在同种液体中，物体排开液体的体积越大，受到的浮力________.实验中，物体A浸没时受到的浮力为_____N，方向________。

⑵下表是小丽验证猜想二时收集的实验数据：
液体种类
物体A在液体中的状态]
弹簧测力计的求数/N
物体A受到的浮力/N
酒精
浸没
1.4
1.8
盐水
浸没
0.8
2.4
分析比较表中数据和图-1实验中______（选填“甲”、“乙”或“丙”）的数据可知：浮力的大小与液体的密度_____________。
⑶为验证猜想三，小丽选用了与物体A密度不同的物体B进行实验，她将物体B逐渐浸入水中，容器中的水面上升至图示O位置时，发现棉线松弛，弹簧测力计示数为0，如图-2所示。取出物体B的，小丽又将物体A缓慢浸入水中，她在水面上升到____________（选填“O点之上”、“O点”或“O点之下”）位置时，读取弹簧测力计的示数，这样做是为了控制_______________相同，以便判断浮力的大小与物体的密度是否有关。
32.（7分）雨天乘车时，小华发现小车前挡风玻璃上的刮水器随着雨的大小，刮动的速度相应地发生变化。雨停后，刮水器自动停止工作。小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属网”装置。小华想，该装置究竟在刮水器工作中起到了什么作用，于是他自制了如图-1所示的雨水检测金属网（以下简称检测网），并设计了如图-2所示模拟电路进行探究。

⑴小华按照所设计的电路图连接电路，实验时，检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通，表明雨水是______（选填“导体”或“绝缘体”）。小华通过观察电路中____________的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化。
⑵将检测网竖立并浸入雨水中不同深度处进行实验，记录如下数据：
检测网浸入雨水中部分
未浸入
1/3浸入
2/3浸入
全部浸入
电流表的示数/A
________
0.16
0.20
0.32
①结合上述实验将表格中的数据补充完整。
②分析数据可知，检测网浸入雨水中深度越深，电流表示数越大。这说明a、b间接入电路的电阻在__________(选填“变大”或“变小”)。根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的_____________变化引起的。
⑶小华设计的电路在无雨水时，电动机不能转动，无法实现车窗的清洗。请你在不拆卸原电路的基础上，在该电路中加装一个电路元件，以解决此问题。
加装的元件是：_____________
简述你的做法：____________________________________________________________
_________________________________________________________
七、综合题（共2小题，计16分）
33.（7分）如图-1所示，工人沿斜面把一箱货物从底端拉进车厢。货物移动的距离s与时间t的关系如图-2所示。在此期间，工人拉这箱货物沿斜面匀速运动时的拉力为594N，此斜面的长为5m，高为1m，这箱货物重为1 500N.

⑴ 0~5s内，这箱货物处于__________状态，工人所做的功为___________J。
⑵ 5~30s内，这箱货物运动的速度是多少？拉力做功的功率是多大？
⑶ 该斜面的机械效率是多少？
34.（9分）如图所示是小丽家厨房安装的一个小厨宝。小厨宝利用水箱储水，加热一段时间后，拧开水龙头就会有热水流出。其相关参数如下表所示。
产品名称
储水式小厨宝
额定电压
220V
额定功率
1 200 W
最高温度
75℃
额定容量
6.0 L

⑴ 小厨宝正常工作时的电阻是多大？（计算结果保留一位小数）
⑵要把满箱水从15加热到38，需要吸收多少热量？小厨宝正常工作时至少需要加热多长时间？[c水=4.2×103J/（kg·℃）]
⑶小丽了解到有一种速热式电热水器，额定功率为5 000W，冷水流经速热式电热水器时，很快就可流出达到预设温度的热水。小丽家的电能表允许通过的最大电流为10A，通过计算说明在她家的电路中能否安装这种电热水器。

2015 年陕西省中考物理参考答案
一、 选择 1. D 2. B 3. A 4. C 5. B 6. C 7. C 8. D
五、 填空 24. 半导 25. 运动 26. 倒立 27． 3 28. 磁性
29

30. （1） 左 36.2 （2） 排斥 负 31． （1） 一 越大 2.2 竖直向上 . （2） 丙 有关 （3） O 点 排开液体的体积 32. （1） 导体 电流表示数 （2） ① 0 ② 变小 横截面积
33. 解：（1） 静止
（2）由题可得速度

拉力做功：
拉力做功功率：
有用功：
拉力做的总功：
斜面的机械效率：
34、解：（1）由、

电能全部转化为内能
由

由得
电流

所以不能安装

2016年陕西省中考物理试卷
第Ⅰ卷（选择题 共30分）
一、选择题（共15小题，每小题2分，计30分。每小题只有一个选项是符合题意的）
1.图示为我国民族吹管乐器——唢呐，用它吹奏名曲《百鸟朝凤》时，模仿的多种鸟儿叫声悦耳动听，让人仿佛置身于百鸟争鸣的森林之中.关于唢呐，下列说法正确的是 （ ）
-+
A.用不同力度吹奏，主要改变声音的音调
B.吹奏时按压不同位置的气孔，主要改变声音的响度
C.唢呐前端的喇叭主要改变声音的音色
D.唢呐模仿的鸟儿叫声令人愉悦，是乐音
2.下列估测中最符合实际的是 （ ）
A.初中生大拇指的长度一般约为10 cm
B.篮球从篮板上的篮圈落到地面的时间约为1min
C.炎热夏天，太阳下摸起来烫手的石头，温度一定高于37 ℃
D.你用来答卷的笔质量约为100 g
3.下列图像与描述的物理量间的关系，对应错误的是 （ ）

4.关于人类对世界的探索和认识，下列说法正确的是 （ ）
A.原子由原子核和核外电子组成，原子核不可再分
B.对分子运动的研究只能借助光学显微镜
C.伽利略利用自制的望远镜进行了大量天文观测，支持了哥白尼的“日心说”
D.构成宇宙的星系有的是运动的，有的是静止的
5.下列符合安全用电的做法是 （ ）
A.将电风扇三线插头最长的脚折弯后，插在两孔插座上使用
B.家庭电路出现故障，断电后进行检修
C.将开关接在家庭电路的零线上
D.拔插头时用手直线拽插头上的电线
6.下列图中的实验反映了发电机工作原理的是 （ ）

7.精细陶瓷以硬度大、耐高温、绝缘性能好、有的还有高透光性等特点成为当代新材料之一.
下列陶瓷制品中主要利用耐高温这一物理属性的是 （ ）
A.陶瓷制成的汽油机火花塞 B.陶瓷刀具
C.陶瓷制成的光导纤维 D.陶瓷制成的人工膝关节
8.图示为一种新型薄膜太阳能电池，厚度只有几微米，可弯曲，1 g薄膜太阳能电池1h可提供6×10-3 kW·h的电能，它可以粘在玻璃上，制成太阳能发电窗户.下列说法中正确
