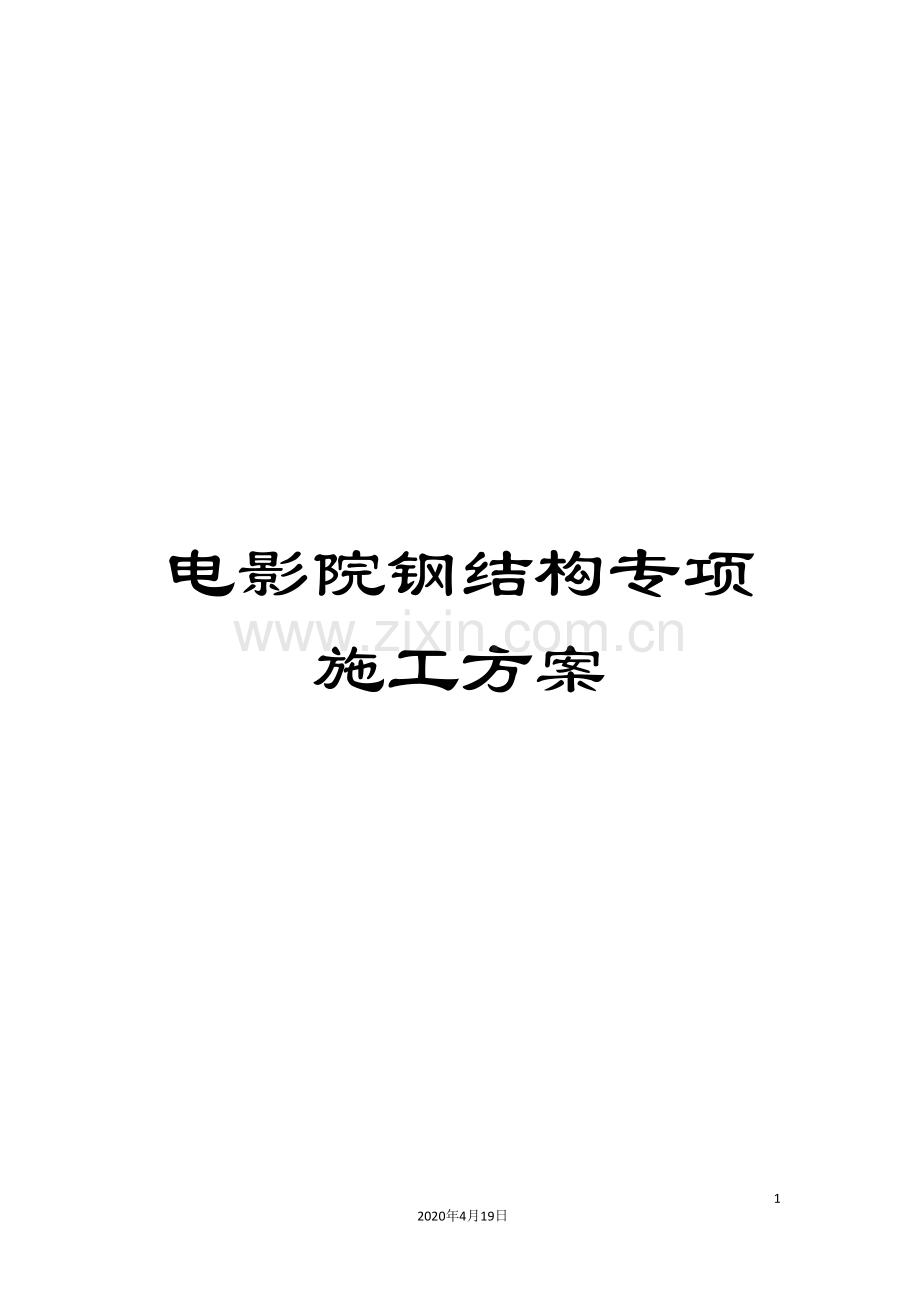

电影院钢结构专项施工方案

38
2020年4月19日
文档仅供参考

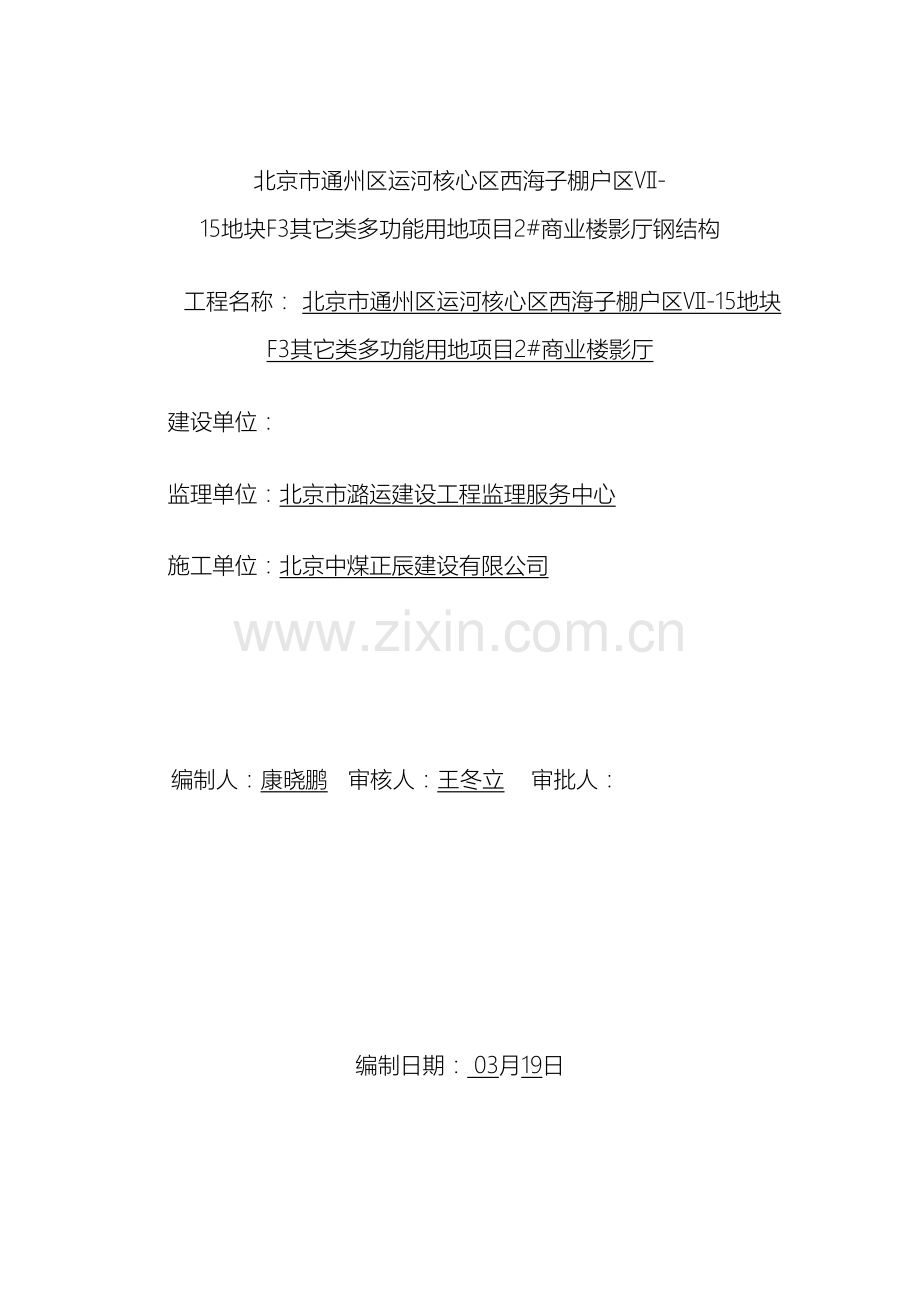

北京市通州区运河核心区西海子棚户区Ⅶ-15地块F3其它类多功能用地项目2#商业楼影厅钢结构
工程名称： 北京市通州区运河核心区西海子棚户区Ⅶ-15地块 F3其它类多功能用地项目2#商业楼影厅
建设单位：
监理单位：北京市潞运建设工程监理服务中心
施工单位：北京中煤正辰建设有限公司

编制人：康晓鹏 审核人：王冬立 审批人：

编制日期： 03月19日

施工组织设计编制前言

我公司拥有一定的施工技术力量和先进的机械设备，拥有一批具有丰富施工经验的优秀的专业性施工队伍，我公司近几年先后承建了一批具有一定社会影响的项目，赢得了较高的社会声誉，积累了丰富的施工经验和大量的施工技术资料。我公司有能力承担本工程的施工任务，精心编制施工组织设计，组建精湛的项目班子，明确工程质量、安全目标及施工工期要求，特此编制了本施工组织设计供审阅。
我公司有幸承建本工程，我们依靠本公司的管理、技术、装备的优势，遵循设计，信守合同，精心组织施工，确保工程优质如期完成。
1、项目管理领导班子的设置：
本公司已充分认识到该工程的标准高、技术性强、工期短，特别是我公司高度注意到业主已将该工程列为重点工程，为此从项目班子组织机构的设置到管理办法的制定，都已做了相应的布置，使进度、质量、安全、文明施工纳入本公司的总计划与管理之中，确保本工程的各项工作自始自终处于受控状态。为体现我们的服务，在钢结构工程上本公司已确立：“急工程所急，想工程所想”的指导思想，协调好各单位的关系，为施工创造必要的条件，达到预期的目标。
为达到本工程的预期目标，公司将调派在 有施工过同类工程经验的工程技术管理人员组建项目部，由具有丰富施工经验的优秀项目经理担任本工程的项目经理，全面履行本工程的施工承包合同。
2、工程工期目标：
为确保本工程按总包单位要求工期内完成，我公司将及早进入钢结构加工制作，同时本着抓前不抓后的原则，组织好劳动力、材料、机械设备，协调好各方关系，确保总工期目标的实现。
3、工程质量目标：
本工程是重点工程，优质快速建成本工程，对树立本公司的良好形象，均具有重要意义。
我公司将本工程列入重点工程项目，使该工程在技术水平、质量管理和质量水平上再上一个新台阶，确保工程质量目标的实现。
4、我公司承建工程有利条件：
（1） 本工程得到了公司的高度重视，各职能部门紧密配合项目部的施工，集团公司的整体优势是承建本工程的坚强后盾。
（2）公司拥有雄厚的技术力量和先进的机械设备，有施工过钢结构平台工程的丰富经验。拟担任本工程的项目经理曾担任过多个工程的负责人。公司已经确定优秀的施工队伍，准备进入现场施工。
5、安全目标：
为优质、高效、安全的完成本工程，贯彻“安全第一，预防为主”的方针，全面落实安全生产责任制，实行全员、全方位、全过程的安全“动态管理”，把安全事故控制为零。

第一章 编制目的与依据
一、编制目的：
本施工组织设计编制的目的是：为北京市通州区运河核心区西海子棚户区Ⅶ-15地块 F3其它类多功能用地项目2#商业楼影厅钢结构工程，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。
二、编制依据：
1、施工图纸等资料。
2、 北京市 有关建筑工程安装文明施工规范、标准。
3、施工节点图集、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。
4、根据中国现行的有关标准和规范要求：
（1）《钢结构工程施工质量验收规范》（GB50205- ）
（2）《建筑钢结构焊接规程》（JGJ81-91）
（3）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）
（4）《钢结构制作工艺规程》（DBJ08-216-95）
（5）《冷弯薄壁型钢结构技术规范》（GBJ18-87）
（6）《建筑设计防火规范》（GBJ16-87）
第二章 工程简介及特点

一、 工程简介：
（一）总包单位：北京中煤正辰建设有限公司
（二）工程名称：北京市通州区运河核心区西海子棚户区Ⅶ-15地块 F3其它类多功能用地项目2#商业楼影厅钢结构工程
（三）工程概况：
1、北京市通州区运河核心区西海子棚户区Ⅶ-15地块 F3其它类多功能用地项目2#商业楼，局部为电影院，采用钢结构配合钢筋混凝土结构施工。电影院共分6个影厅，建筑面积约1300m2，每个影厅由观影厅和放映厅两部分组成，观影厅层高为7.7m，影厅四周钢柱高度为裙房屋面板起2m，放映厅是在观影厅背面设置的钢结构夹层，上部为连通的放映室，层高2.9m，下部为疏散通道，层高2.8m。
2、本工程钢结构施工为影厅钢结构平台基座。
3、钢结构平台梁柱采用高强度螺栓连接加焊接，其余钢结构采用焊接。
4、钢结构全部按图纸设计要求涂漆。
二、工程特点：
1、工期紧：本工程根据计划，必须合理安排各阶段的工作时间及相互交接时间，且明确各工序的最迟交接时间，以保证工程如期竣工。
2、现场焊接：本工程为钢结构高强度螺栓连接加焊接。要求施工人员必须保证安全、文明施工；现场施工条件有限，必须保证施工质量。
3、钢结构平台，施工时需要大型汽车吊吊至二层屋顶，再运至影厅室内，配以电动葫芦施工，一定要做到安全高空作业。
第三章 施工部署
第一节 实施目标

为充分发挥企业优势，科学组织安装作业，我们将选派高素质的项目经理及工程技术管理人员。按项目法施工管理，严格执行ISO9001质量保证体系，积极推广新技术、新工艺、新材料，精心组织，科学管理，优质高效地完成施工任务，严格履行合同，确保实现如下目标:
1、质量等级：合格。
2、安全文明施工：采取有效措施（特别是高空作业），杜绝工伤、死亡及一切火灾事故的发生，创文明施工工地。

3、科技进步目标：为实现上述质量、安全、工期、文明施工等目标，充分发挥科技的作用，在施工中积极采用成熟的科技成果和现代化管理技术。

第二节 施工总体流程
钢结构制作 钢结构进场 进场验收 钢结构施工
楼承板施工 平台板施工 安装后补漆 收尾验收

第三节 工期控制
施工总进度计划为：钢结构制作15天，钢结构安装20天，平台花纹钢板安装8天，收尾工作2天，施工期间各工种必须配合施工，并交叉作业，总工期应控制在45天之内。

第四节 施工准备
一、技术准备
1、工程按甲方设计的图纸，及时会同项目班子人员进行图纸自审，进行图纸会审，并形成记录。积极配合甲方解决图纸及施工中出现的问题。
2、根据施工图及已制定加工计划、施工计划，并对下步施工制定可行细部方案。
3、做好施工图预算工作，尽快提出材料计划和成本分析，给下步施工提供可行依据。
二、劳动组织准备
1、组织本项目部上岗人员岗前培训，学习领会施工图纸，对需上岗人员做到必须持证上岗。
2、根据本工程实际情况，施工高峰期时，每月人员投入按15人员考虑，施工前工长要对操作者进行书面安全、技术交底，实施时，先放样确定无误后方可进行实施。
三、施工现场准备
1、根据现场实际情况，详细确定材料及构件堆放位置，加工场地和车走路线，确保现场文明施工。
2、做好现场安全、防火等用具和及有关标牌上墙工作。准备一定用量的防雨用具及小型工具、以备使用。
四、物资设备准备
1、按施工图纸及进度计划要求情况，对钢结构制作要及早提出计划，采购部门对以往公司有合作关系的合格材料供应商进行再次评价，确保产品质量和供货期限。
2、做好吊车及加工机具进场准备，根据工期计划，机械设备及工具可提前1天进场，并进行机具检修保养，确保机械能够正常作业。
五、施工顺序准备
按照首先考虑塔吊及汽车吊作业的范围，我们制定现场施工顺序1号影区—6号影区。
第四章 主要项目施工方案
一、 钢结构施工安装工艺及流程

《钢结构工程施工质量验收规范》（GB 50205- ）
施工图

施工组织设计（施工方案）
前
期
作
业

钢结构零部件、附件和配件
材料准备
安装机具
基础与支承面验收合格
测量放线
施工条件 构件验收，并做安装标志
清理作业面
平台安装
构件矫正
组拼装

施

工

结构构件就位

校正

临时固定
校正

固定

安装顺序

梁 屋架

验

收

钢材及零、部件合格证
连接材料合格证
构件检测报告、焊接试件和混凝土试件检测报告
测量记录
吊装记录
质量记录
竣工图
《钢结构工程施工质量验收规范》（GB 50205- ）
二、钢结构加工制作施工方案
本钢结构工程，整体结构由钢架柱、梁、楼梯等几部分组成。各部分零、部件尺寸精度要求较高，其中钢结构柱、梁是本项工程的关键部件，它的几何尺寸精度直接关系到整体工程的质量，为了保证工程质量，严格按照《钢结构工程施工质量验收规范》GB50205- 标准进行施工。公司组织有关部门对刚架结构特点进行仔细分析，一致认为：只要解决焊接过程中出现的收缩变形，和弯曲变形问题，就能保证钢结构的整体几何尺寸，采用：钢架梁、柱等重要构件在车间加工，现场组装、放样焊接、校正的工艺方案，来消除焊接过程中出现的收缩变形，弯曲变形，保证构件的整体尺寸符合设计图纸的要求，从而保证整体工程的质量。
（一）钢结构制作工艺流程
1、钢架柱、梁的工艺流程
型材的调直、矫正 → 放样 → 号料 → 切割 →钻孔→
组对成型 → 焊接 → 翼缘矫正 →拼装校验 　→ 除锈刷防锈
底漆 → 检查验收 → 标号 → 运输
2、次结构的工艺流程
放样 → 号料 → 切割 → 钻孔 → 组装 → 焊接 → 检查→ 除锈刷防锈底漆 → 运输。
（二）材料要求
1、进入现场的所有材料的品种、规格、性能等都应符合《GBJ17-88》、《GBJ18-87》、《CECS102：98》现行国家产品标准和设计要求，都具有产品质量证明书或产品合格证。所有材料为Q345B钢，焊条采用E50xx型。对主要受力构件所用钢材，应随机取样做机械性能的二次试验，确认合格后方能使用。
2、进场的材料要堆放整齐，材料要按材质、规格分类摆放，要有防雨设施。
3、型材在使用前可进行调直矫正处理，其方法应采用冷矫正，矫正后的钢材表面不应有缺陷，锤痕或其它损伤。
（三）下料及组对要求
1、应严格按施工图上的设计尺寸进行放样。放样应在钢制平台上进行，按1:1放样实测尺寸，经技术及质量人员校核后，方可进行号料。
2、号料应根据工艺要求预留加工余量，放样应做到准确，其允许偏差值应符合下表：
项目
允许偏差
平行线距离和分段尺
±5mm
对角线差
1.0mm
宽度、长度
±0.5mm
孔距
±0.5mm
加工样板的角度
±20

3、放样时要合理选择基准线，打好永久性标记线或冲眼为下一步组对工序做好准备，放样后应及时抽查各部尺寸，发现错误及时纠正。
4、钢板均采用自动切割机下料。角钢等较小构件可采用无齿锯及剪板机。切割面应打磨平整，其允许偏差应符合下表：（t为切割面厚度）

项目
允许偏差（mm）
零件宽度、长度
±3.0
切割面平面度
0.05t,且不应大于2.0
割纹深度
0.3
局部缺口深度
1.0
机械剪切的允许偏差（mm）
项目
允许偏差（mm）
零件宽度、长度
±3.0
边缘缺棱
1.0
型钢端部垂直度
2.0

（四）焊接要求
1、焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》JGJ81的规定。焊条、焊剂、药芯焊丝、熔嘴等在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。
2、焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊。
3、对首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。
4、设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷做出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345的规定或《钢熔化焊对接接头射线照相和质量分级》GB3323的规定。
5、一级、二级焊缝的质量等级及缺陷分级应符合下表的规定。

一、二级焊缝质量等级及缺陷分级
焊缝质量等级

一级
二级
内部缺陷超
声波探伤
评定等级
Ⅱ
Ⅲ
检验等级
B级
B 级
探伤比例
100%
20%
内部缺陷
射线探伤
评定等级
Ⅱ
Ⅲ
检验等级
AB级
AB级
探伤比例
100%
20%
注：探伤比例的计数方法应按以下原则确定：（1）对工厂制作焊缝，按规范应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对整条焊缝进行探伤；（2）对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不少于1条焊缝。
6、T形接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸不应小于t/4；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为t/2，且不应大于10mm。焊脚尺寸的允许偏差为0-4mm。
7、钢结构制作时，除小块附件采用手工电弧焊外，其它均采用自动焊接进行施焊。焊缝质量等级不低于二级。焊缝一律满焊。
8、所有焊条必须满足被焊材质性能要求，即Q345，采用E50型焊条，16Mn采用E50型焊条。在使用前必须按产品使用说明书进行烘干处理，使用时应在保温筒中存放。
9、焊机施焊前，要进行调试。要根据焊件厚度调整速度，和焊接电流的大小，以保证设计要求的焊角高度。
10、焊接时应遵守焊接工艺，在焊接及其冷却过程中，焊接部位不得受到任何震动。
11、焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
12、对于还需要进行焊前预热或焊后热处理的焊缝，其预热温度或后热温度应符合国家现行有关标准的规定或经过工艺试验确定。预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍以上，且不应小于100mm；后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定。
13、焊成凹形的角焊缝,焊缝金属与母材间应平缓过渡；加工成凹形的角焊缝，不得在其表面留下切痕。
14、焊缝感观应达到：外形均匀、成型较好，焊道与焊道、焊道与基本金属间过渡较不滑，焊渣和飞溅物基本清除干净。
15、焊缝出现裂纹时，焊工不得擅自处理，应查明原因，订出修补工艺后方可处理，焊缝同一部位的返修次数，不宜超过两次，当超过两次时，应按返修工艺进行。
16、焊接完毕，焊工应清理焊缝表面的熔渣及两侧的飞溅物，检查焊缝外观质量，检查合格后应在工艺规定的焊缝及部位打上焊工钢印。
17、在焊缝外观检查过程中，如有局部小面积的焊接缺陷时，可按下表方法整修处理：
项别
缺陷情形
整修办法
1
钢材表面有明显伤痕
焊接补强后，用砂轮磨平，焊丝长度至少4cm以上。
2
钢材表面有不明显伤痕
用扁铲将不良部分挖除后，焊接补强硬，用砂轮磨平。
3
钢材边面的层状裂痕
将钢板挖至板厚约四分之一处后,焊接补强并用砂轮磨平。
4

弧击
钢材表面产生凹陷痕时,应焊接补强并用砂轮磨平,如稍有裂痕时,用砂轮磨平即可,焊缝最小长度应有4cm以上。
5
焊接裂痕
应将破裂部分全部挖除,查明发生原因后,改进重焊。
6
焊缝表面凹痕及重叠焊接
将不良部分挖除重焊,焊缝最小长度应有4cm以上。
7
焊缝表面的凹凸
用砂轮磨平
8
焊边烧损
焊接补强后磨平,焊缝最小长度应有4cm以上。
（五）现场运输
1、构件场内运输可采用：汽车吊、炮车、手推车，运输过程中，不得使构件承受超过许用应力或发生变形、弯曲等。
2、运输钢构件时，应根据钢构件的长度、重量选用运输方式，钢构件在运输车辆上的支点，两端伸出长度及绑扎方法均应保证钢构件不产生变形。不损伤涂层。
3、运输时，构件要摆放平稳、绑扎牢固，防止相互碰撞、磨擦。装车时要填写装车单，运至安装现场要按单卸货。制作时的资料也要同时移交至安装现场，以便检查、核验。

三、除锈防腐施工方案
1、严格按照设计说明中规定的在钢结构表面处理后进行涂装，先涂红丹酚醛防锈漆2道，再涂酚醛磁漆2道（镀锌构件除外）。
2、钢构件表面的除锈方法和除锈等级应符合下表的规定，除锈方法和除锈等级。
除锈方法
喷射式抛射除锈
手工和动力工具除锈
除锈等级
Sa2
Sa21/2
Sa3
St 3
St3
3、钢结构用的底漆、面漆及钢材金属保护涂层材料其成份应符合下列各项要求。
A、所有油漆均采用正规工厂生产的产品，所有油漆在施工前，先予拌合，使颜料保持均匀悬浮状态。新开罐的油漆不能有过份沉淀现象，均匀搅拌后再施工。油漆不得有浮皮硬化、结块或色调分离现象，且不得含有块状物及皮状物。
B、油漆应有易刷性，在规定的厚度内无流动或下垂趋势。油漆在密封桶内装满四分之三量，在48小时内应不起浮皮。
C、油漆干后，应为均匀光滑面，无粗糙、砂粒、不均匀及其它表面缺陷。
D、油漆材料送达工地时，应为制造原装密封桶，并附有制造商的名称、标记、规格、识别号码、使用处所、制造日期、内用或外用、以及批号与颜色等。
E、油漆材料应以密封桶，贮存于承包商库房内。库房应保持整洁与安全，并应备砂桶以供万一发生火灾时使用。储存库不得暴露于高温下，油漆在其装桶上标明储存期限，或制造日起十二个月内尚未使用，则以限期较短者为准，应更换新品使用。
F、油漆开封后，不得添加任何材料或稀释剂，用剩油漆应于每项工作完毕密封，送往库房储存。再使用前，应彻底拌合，不得另加新漆或稀释剂。
G、涂料和涂刷厚度均应符合设计要求。如涂刷厚度设计无要求时，一般宜涂四至五遍。漆膜总厚度：室外为125-175um，室内为100-150um。
4、任何油漆进场后，及时检验产品合格证。
5、所有油漆工作面应完全洁净后，方可按操作规程适当的施漆。如有油漆面层起皮、开裂或显示油漆系在不当情况下施工时，即应清除并洁净金属表面再重漆。
6、钢材清洁与油漆工作，应于制作完成后即施行，以减少生锈机会。在施油漆之前，倘清洁后仍再生锈，则应立即再予清除至所有锈迹消除为止。
7、凡需工地焊接时，距焊接面至少8cm处，在制作厂内不施漆。架设后焊接处应依照焊接规定，予以清洁处理，然后在所有末施漆处，作底漆一道。
8、在厂内涂底漆可用刷涂或喷涂方法，但不得在潮湿金属面上施漆。
9、底漆的施涂
①除另有规定外，钢材应在装运出厂前，先在厂内施漆一层。
②钢材表面已洁净与油漆准备工作完成后，在运离制作场地之前，除构件连接面之处外，应施底漆。如构件表面未在工厂连接，但在装配或架设后不能施漆处应在装配前施漆三道。
③凡需工地焊接时，距焊接面至少8cm处，在制作厂内不施漆。架设后焊接处应依照焊接规定，予以清洁处理。然后在所有末施漆处，作底漆一道。
④在厂内涂底漆可用刷涂或喷涂方法，但不得在潮湿金属面上施漆。
四、钢结构工程安装
钢结构在安装前需按设计要求在砼结构框架柱、梁上设置M24化学锚栓后置埋件，施工工艺如下。
1、工艺流程
现场清理→放线、验线→钻孔→清孔→放入药管→旋入螺杆→固化养护→拉拔试验→固定构件
2、施工工艺
（1）现场清理
根据各个工地的实际情况进行相应的处理，总的原则是清理到原结构层或受力层。
（2）放线、验线
放出锚栓植入的点位线，复核点位线位置无误后，采用冲击电钻钻孔。
（3）钻孔
采用直径25mm钻杆，接通好电钻电源，进行钻孔施工，钻孔施工完成，检查成孔直径及深度。
（4）清孔
用空压机或其它设备吹出钻孔内灰尘，用毛刷或棉丝蘸丙酮将植筋孔擦拭干净，用棉丝封堵植筋孔口待用，请甲方、监理、总包负责人，对成孔进行验收，合格后方可植入锚栓。
（5）放入玻璃药管
用手或是目视检查确认药管内药剂的流动性，确认后再将药剂插入至孔底。注意：为了施工方便并使化学锚栓充分发挥作用，使用时尽量让药管中白色颗粒均匀分布管中，可采用摇晃或避光处水平放置一段时间的方法。
（6）旋入螺杆
螺杆埋入前端有45°切角，后旋入六角螺帽并用电动工具驱动旋入孔底即停，确认有药剂上升至孔口附近。注意：当螺杆到达孔底时，马上停止搅拌，勿做多余的过剩搅拌动作。
（7）固化养护
养护时间约3小时，养护期间内，严禁摇晃螺杆。
（8）拉拔试验
养护期过后，按施工质量验收规范要求做拉拔试验，每根M24化学锚栓抗拉拔强度极限值为49.4KN。
（9）固定构件
拉拔试验合格后，可固定钢梁或钢柱等构件。
本工程钢构件采取工厂进行加工制作，现场组装的施工方法。为按期保质完成，就钢构件现场组装制定施工方案如下：
1、安装方案：
（1）施工应由一端开始，向其它两个方向展开。
2、安装工艺：
安装顺序：从一端向另一端展开，施工期间，每部分可流水交叉作业，最后安装楼承板及其附件。
3、测量校正工作
测量工作开始前，先要核对钢尺。土建施工、构件加工厂和安装单位三方必须使用经同一标准核对过的钢尺，并确定钢尺的拉力（约50N拉力）。经纬仪、水准仪和其它测量工具都必须核对准确。
4、连接工艺
本工程钢构件采用高强度螺栓连接。钢架柱、梁的拼接采用高强度螺栓加焊接连接，其余采用焊接。型钢柱固定采取在已浇筑完成的砼结构上后置4根M24化学锚栓，埋板与锚栓塞焊牢固。钢地梁与埋板焊接牢固，钢柱放线准确与钢地梁连接。
五、吊装
1、吊装前准备工作：
①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：
A基础砼强度达到设计要求。
B基础的轴线标志和标高基准点准确、齐全。
C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。
项次
项目
允许偏差
1
支座表面（1）标高
（2）水平度
±1.5mm
1/1500ⅰ
2
预埋板位置（注意截面处）
（1）在支座范围内
（2）在支座范围外

±5.0mm
±10.0mm
②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。
③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。
2、起重机械选择：
本工程楼顶部分计划选用QY75T汽车式起重机分别承担钢柱、钢梁以及其它所有钢构件的装卸及安装；夹层部分采用计划选用QY75T汽车式起重机对所有钢构件垂直运输就位，室内电动葫芦吊装。
3、钢结构的吊装
A、钢构件的吊装
钢构件现场拼装，采用立拼。
吊装采用单榀吊装，吊点采用四点绑扎，绑扎点应用软材料垫至其中以防钢构件受损。起吊时先将构件吊离地面50cm左右，使构件中心对准安装位置中心，然后徐徐升钩，将结构吊至屋顶以上，再用手推车将构件运至安装位置，使用手动或电动葫芦将钢梁吊起，对准安装空位，以使落钩就位，落钩时应缓慢进行，并在构件刚接触柱顶时即刹车对准预留螺栓孔，并将螺栓穿入孔内，初拧作临时固定，同时进行垂直度校正和最后固定，构件垂直度用挂线锤检查，第一榀构件应用四根溜绳从两边把构件拉牢，以后各榀构件可用四根校正器作临时固定和校正，构件经校正后，即可安装各类支撑等，并终拧螺栓作最后固定。钢梁安装允许误差：
序号
项目
标准
1
梁两端顶面高差
L/100且≤10mm
2
主梁与梁面高差
±2.0mm
3
跨中垂直度
H/500
4
挠曲（侧向）
L/1000且≤10.0mm

B、钢结构施工质量标准：
严格按照钢结构工程施工质量验收规范（GB50205- ）的要求组织施工。
4、钢结构防腐技术：
钢构件防腐应充分考虑到该建筑的防腐要求。
A、钢构件面防锈漆的涂装
（1）、施工环境：
本防腐系统施工温度要求在10℃～30℃，相对湿度不大于80%，同时在雨、雾、雪和较大量灰尘条件下，禁止在室外施工。
（2）施工准备：
在涂装前，先检查钢材表面处理是否达到防锈等级的要求，是否仍有返锈或重新污染的现象，否则应重新处理，同时除锈后要求在12小时以内即喷底漆。对于还需涂装和禁止涂漆部位，应事先用胶纸带遮盖起来以免涂上漆。涂料开桶前应验证品名、规格、颜色等，是否超过贮存期，否则应复验合格后方可使用；开桶前应进行搅拌，观察有无结块，否则不可使用；搅拌后应测定其粘度，并用配套的稀释剂调整粘度到施工要求规定的范围内，夏天应取规定的下限，冬天则取上限。
（3）、施工方法与质量检验：
本防腐系统涂料以喷涂为主，以提高工效并使涂层厚度均匀，表面平整美观。喷涂涂料后应依据设计规定和施工规程进行检查，且应对各项工序逐项检查，哪一道不合格哪一道就应及时修补，最后检查涂层总厚度和外观至合格为止。
B、钢构件的防锈漆施工及贮存
（1）钢结构运至施工现场后应保持构件表面清洁，对底漆有磨损的地方应予以修补。本涂料可按一般危险品规定运输，应贮存在通风的室内。
（2）施工前，防锈漆应充分搅拌均匀，如太稠可略加稀释剂后施工，施工最佳条件气温在0-32℃，湿度不高于85%，施工应在通风良好的环境条件下进行，并注意避免明火。
（3）施工方法可采用高压无气喷涂和普通喷涂，也可刷涂或几种方法结合施工。根据涂层厚度，钢结构型材选择适宜的涂装方法。
（4）防锈漆应分二次涂装，钢构件除锈后，先刷二道醇酸红丹防锈底漆，现场安装完后再刷二道浅灰色醇酸调和面漆。
（5）施工完后，工具等用专用稀释剂清洗干净。
六、容易出现问题的关键部位及解决方法
钢结构焊接变型；钢结构的防腐。
1、焊接过程容易出现收缩变形，和弯曲变形，要想保证质量。首先在号料上要准确，号料几何尺寸一定控制在允许偏差±1mm。焊接要按焊接顺序实施，掌握好焊接电流和焊接速度。
2、防腐施工质量的关键是除锈工序，除锈的好坏直接影响到防腐性能。而刷漆，除锈质量无法追溯。因此除锈时，要及时检查。
3、尽量采购无锈蚀的新型材。加工时，对除锈面积较低的部位，可采用机械除锈，节点板或棱角处，可采用人工除锈打磨。除锈后其表面要露出金属光泽。制作后，也可进行整体喷砂除锈。除锈经检查合格后应及时涂刷底漆。

第五章 确保工程质量的技术措施
第一节 工程质量保证体系
工程的施工质量应该从各方面加以控制，原材料、半成品、成品的质量直接涉及到工程的最终质量，操作人员的技术水平及管理人员的管理水平直接影响到施工质量，另外，机械设备、施工方法、环境因素对工程质量的影响也不容忽视，因此，工程质量的保证应该从多方面考虑。
施工现场的质量保证体系如下：
工程质量保证体系
公司工程管理部

项 目 部

工程科
办公室
经营科

施工班组

保证工程质量的组织机构
项目经理

材料员
质检员
技术员
工 长
技术负责人

安全员

第二节 工程施工质量保证措施
1、为确保工程质量，应会同建设单位和监理单位，严格按照图纸施工，并认真填写各项资料，推行施工质量管理责任制，严格贯彻技术交底，技术复核、自检、互检、专检，原材料检验和隐蔽工程验收等到技术管理制度，技术交底应认真落实，层层交底，落实到班组，明确各项工程的工序和质量要求。
2、加强原材料的检验工作，有质检员检查进场的各种材料合格证及材料质量，做到不合格不用。
3、材料的检验和试验，施工所有材料必须按使用要求对材料进行进货、过程最终检验和实验，方法按质量体系文体要求的程序进行。
4、各工序的交接，必须经检验人员或有关质量监督部门检验合格后，方可进行下道工序，要严格按照图纸进行施工。
5、保质量、保工期，不断提高工程质量，加强施工队伍的素质教育。
6、坚持操作人员持证上岗。
7、认真做好各道工序中构件的编号挂牌。
8、构件制作、安装的允许偏差执行GB150205-95中的有关规定，检查方法、数量及质量规定GB50221-95的有关规定。
9、施工人员必须进行自检，并填好自检记录。
10、施工技术人员同工地质量检验员共同进行检验。
11、施工技术人员配合公司质检部门进行三级检查。
12、最后由施工单位、监理、建设单位进行三级验收。
13、检查验收后办理各项手续，填好验收单。

第三节 工程施工的技术措施
1、确保工期及质量，对制作和及安装中的重要环节进行主要控制，为保证螺栓孔的相对孔距，采用多点定位，冲床冲孔。
2、钢结构件安装前，砼应全部达到设计强度，后置埋件安装位置应准确。
3、钢结构柱、梁拼装前应彻底清除接触面的油污等杂物，高强度螺栓扭紧时，应按照有关规范、标准施工。

第六章 确保安全生产的技术组织措施
一、安全管理保证体系
安
全
员
项目经理
施工现场安全标准化，管理达到合格标准
加强对起重设备、脚手等设施 管 理
安全生产巡回检查

安全员
项目经理
落实措施检验监督处理品
查隐患，反违章，严执
突出重点，严肃防护安全设施
相关人员
外来人员
自有职工
安全技术交底
安全工作教育
施
工
员
安全设施材质合格，督促操作者严格按安全操作程序办
明确岗位责任
确定安全生产重点区域
确定安全用电措施
审核安全技术措施的合理
项目主任工程师
具体要求
管 理 内 容
管 理 者

定期检查，定期保养，认真验收持证上岗

安全生产组织机构
施工班组
项目经理
安全员
工长
技术员
质检员
材料员
设备管理员

安全生产目标：无安全事故与火灾事故。
二、施工安全管理保证措施
1、安全生产管理
安全生产管理是项目管理的重要组成部分，是保证生产顺利进行，防止伤亡事故发生而采取的各种对策。它既管人又要管生产现场的物、环境。
a、严格执行有关安全生产管理方面各项规定条例等。
b、研究采取各种安全技术措施，改进劳动条件，消除生产中的不安全因素。
c、掌握生产施工中的安全情况，及时采取措施加以整改，达到预防为主的目的。
d、认真分析事故苗子及事故原因，制订预防发生事故的措施，防止重复事故的发生。
2、明确安全目标：杜绝一切安全事故与火灾事故的发生。
3、建立健全各级各部门的安全生产责任制，责任落实到人，且总分包之间必须签订安全生产协议书。
4、新进企业工人须进行公司、施工队和班组的三级教育。对上岗员工进行严格把关，做到上岗前，都要经安全教育。
5、要进行分部分项工程安全技术交底。
6、必须建立定期安全检查制度且检查有记录。
7、特种作业须持证上岗，且必须遵章守纪，佩戴标记。
8、建立工伤事故处理档案，认真按规定进行处理报告，做好“三不放过”工作。
9、具体安全措施：
（1）坚决执行国家劳动部颁发的《劳动操作规程》按照钢结构的安装工艺要求精心操作，并采取安全与工奖挂钩。正确使用个人防护用品和安全防护措施，进入施工现场必须戴安全帽，禁止穿拖鞋或光脚，在没有防护设施的高空、陡坡施工，必须系安全带。
（2）钢结构安装前应对全体人员进行详细的安全交底，参加安装的人员要明确分工，利用班前会、小结会，并结合现场具体情况提出保证安全施工的要求。上下交叉作业，要做到“三不伤害”，即：“不伤害自已，不被别人伤害，不伤害别人”。距地面2m以上作业要有安全防护措施。
（3）高空工业要系好安全带，地面作业人员要戴好安全帽，高空作业人员的手用工具袋，在高空传递时不得扔掷。
（4）吊装作业场所要有足够的吊运通道，并与附近的设备、建筑物保持一定的安全距离，在吊装前应先进行一次低位置的试吊，以验证其安全牢固性，吊装的绳索应用软材料垫好或包好，以保证构件与连接绳索不致磨损。构件起吊时吊索必须绑扎牢固，绳扣必须在吊钩内锁牢，严禁用板钩钩挂构件，构件在高空稳定前不准上人。
（5）吊机吊装区域内，非操作人员严禁入内，起重臂作业半径内不准站人。吊装时操作人员精力要集中并服从指挥号令，严禁违章作业。起重作业应做到“五不吊”：
①手势指挥不清不吊。
②重量不明不吊。
③超负荷不吊。
④视线不明不吊。
⑤捆绑不牢或重心不明不吊。
⑥施工用的临时电路应采用TN-S三相五线制，PE线有可靠重复接地。（6）施工机械和电气设备不得带病作业或超负荷作业，发现不正常现象应停工检查，不得在运转中修理。
（7）平台顶施工时，禁止穿拖鞋和赤脚进入现场。
（8）现场气割、电焊要有专人管理，并设专用消防用具。
（9）参加安装的各专业工种必须服从现场统一指挥，负责人在发现违章作业时要及时劝阻，对不听劝阻继续违章操作者应立即停止其工作。

第七章 文明施工保证措施
文明施工的程度如何直接影响我公司的形象，我公司承建本钢结构工程，我们将在本工程的施工中树立良好的形象，并充分协调好各方面的关系，为建设好本工程予以人力、物力、财力的支持。
1、 文明施工目标
我公司将严格按照施工现场标准化管理规定的内容及相关文件进行布置及管理，并提出文明施工目标为：争创标准化文明施工样板工地。
2、 文明施工，环保措施
由于文明施工包括的内容很多，又有许多与安全生产等有紧密联系，故如有与安全生产的内容重复的，将同样列出，并作为重点强调的内容加以重视。设置环境保护宣传标牌、人人树立环境保护意识。
3、 总平面管理
总平面管理是针对整个施工现场而进行的管理，其最终要求是严格按照各施工阶段的施工平面布置图的规划和管理，具体表现在：
① 施工平面图规划合理，应具有科学性、方便性，有利于施工平面布置。
② 严格按平面图所示标识的电、进水、排水系统的布置而设置。
③ 所有的材料堆场、小型机械的布置均按平面图要求布置，如有调整应有书面的平面修改通知。
④ 在做好总平面管理工作的同时，应经常检查执行情况，坚持合理的施工顺序，不打乱仗，力求均衡生产。
4、 重点部位的要求
在编制本施工方案过程中，本公司曾派人对施工现场进行了现场勘探，并根据现状把文明施工中的重点部位要求如下：
①
