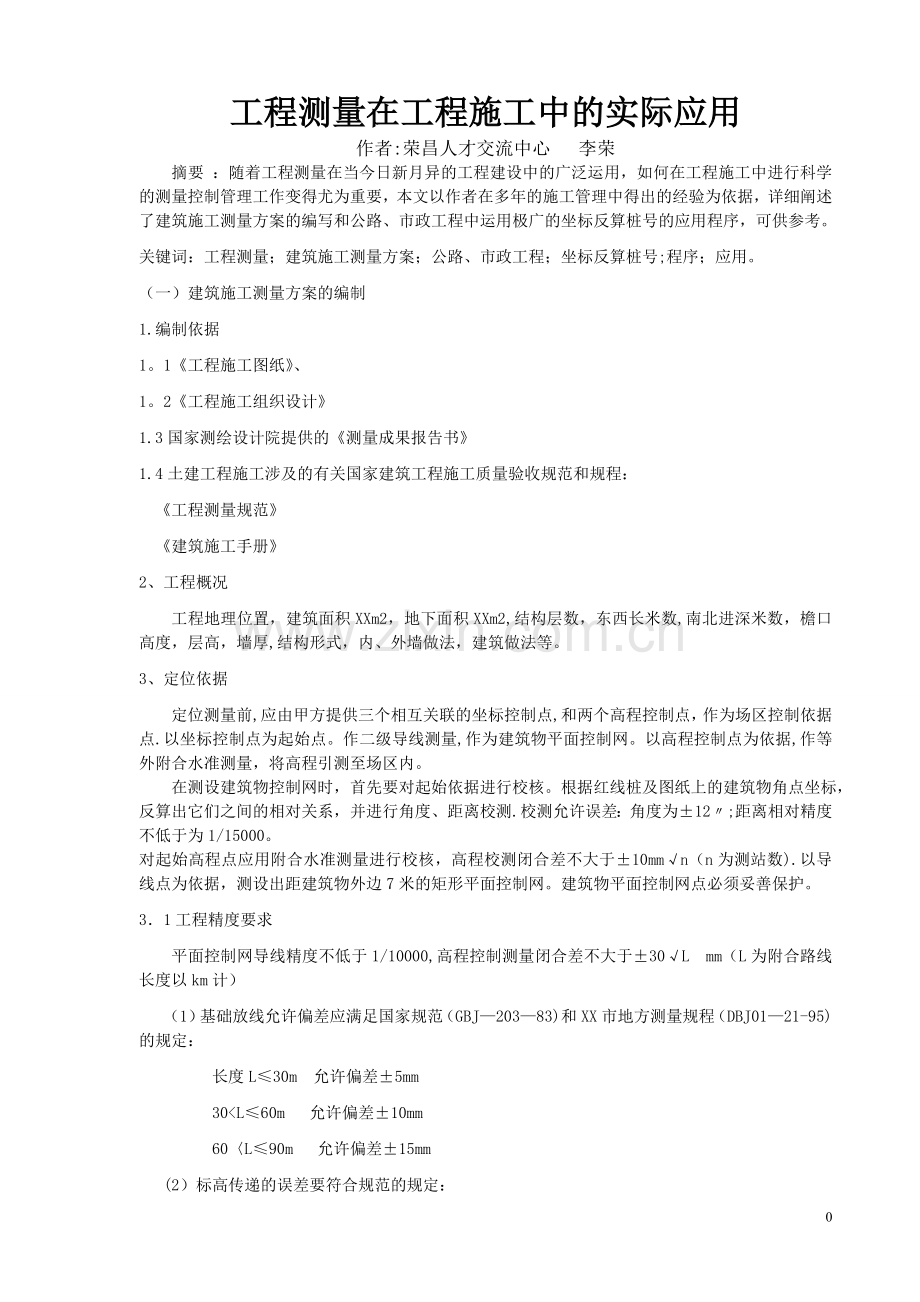

工程测量在工程施工中的实际应用
作者:荣昌人才交流中心 李荣
摘要 ：随着工程测量在当今日新月异的工程建设中的广泛运用，如何在工程施工中进行科学的测量控制管理工作变得尤为重要，本文以作者在多年的施工管理中得出的经验为依据，详细阐述了建筑施工测量方案的编写和公路、市政工程中运用极广的坐标反算桩号的应用程序，可供参考。
关键词：工程测量；建筑施工测量方案；公路、市政工程；坐标反算桩号;程序；应用。
（一）建筑施工测量方案的编制
1.编制依据
1。1《工程施工图纸》、
1。2《工程施工组织设计》
1.3国家测绘设计院提供的《测量成果报告书》
1.4土建工程施工涉及的有关国家建筑工程施工质量验收规范和规程：
《工程测量规范》
《建筑施工手册》
2、工程概况
工程地理位置，建筑面积XXm2，地下面积XXm2,结构层数，东西长米数,南北进深米数，檐口高度，层高，墙厚,结构形式，内、外墙做法，建筑做法等。
3、定位依据
定位测量前,应由甲方提供三个相互关联的坐标控制点,和两个高程控制点，作为场区控制依据点.以坐标控制点为起始点。作二级导线测量,作为建筑物平面控制网。以高程控制点为依据,作等外附合水准测量，将高程引测至场区内。
在测设建筑物控制网时，首先要对起始依据进行校核。根据红线桩及图纸上的建筑物角点坐标，反算出它们之间的相对关系，并进行角度、距离校测.校测允许误差：角度为±12〃;距离相对精度不低于为1/15000。
对起始高程点应用附合水准测量进行校核，高程校测闭合差不大于±10mm√n（n为测站数).以导线点为依据，测设出距建筑物外边7米的矩形平面控制网。建筑物平面控制网点必须妥善保护。
3．1工程精度要求
平面控制网导线精度不低于1/10000,高程控制测量闭合差不大于±30√L mm（L为附合路线长度以km计）
（1）基础放线允许偏差应满足国家规范（GBJ—203—83)和XX市地方测量规程（DBJ01—21-95)的规定：
长度L≤30m 允许偏差±5mm
30<L≤60m 允许偏差±10mm
60〈L≤90m 允许偏差±15mm
(2）标高传递的误差要符合规范的规定：
每层
允许误差±3mm
总高
允许误差±10mm
（3)各部位放线误差要符合规范的规定：
四廓主轴线 L≤60m
允许误差±10mm
细部轴线
允许误差±2mm
承重墙、梁、柱边线
允许误差±3mm
非承重墙边线
允许误差±3mm
门窗洞口线
允许误差±3mm
四、 准备及内业
工程测量选用符合精度要求的电子全站仪一台,或者精度为DJ2经纬仪两台，DS3水准仪两台，激光铅直仪或光学铅直仪一台，50m钢卷尺两把,对讲机一对。以上仪器必须经过鉴定,并附有仪器鉴定合格证，且必须在检定周期内。
1、备定位放线需用的铁桩、小线、白灰、墨斗、水泥钉、大锤、红漆等必备用具。
2、定位放线前必须校核测绘院提供的坐标桩及高程点的数据:先反算出相邻两点连线的距离和方位角，数据无误后,到现场用电子全站仪观测，或者DJ2经纬仪检测，用钢尺量距复查，确认无误后方可使用.再用DS3型水准仪对A、B两个高程点进行校测，其误差在规程规定的范围内方可使用。最后必须对桩位进行保护，并进行定期复测，确保点为的真确性.
3、人员配备：具有中专及以上专业知识测量员1名，有实际经验的测量工人2名。
五、定位放线
1、为了计算土方量，在场地内布设方格网，采用钢尺量距，其纵横间距为10m，在方格网焦点处测出现状地平标高,并标注清楚。
2、场地平整后，用全站仪依据测绘院提供的原楼两个坐标点，定出该楼四个大角坐标桩，并请监理及甲方复验无误后,再用经纬仪向四周引测出去,经过反复检查确认无误后，用砖砌井保护好。
3、在基础开挖中,应在距槽底设计标高+50cm时设一水平标高桩,其允许偏差为±5mm.基槽整体开挖接近槽底时,其允许偏差为±10mm。
4、在垫层上放线时:建筑物的外轮廓及主轴线投测经闭合校测后，用墨线详细放出各细部轴线、边界线、洞口线、控制线。轴线的对角线允许偏差为边长误差的21/2倍。外廓轴线夹角的允许偏差为±10秒。
5、基础底板浇灌完成后,对各主控轴线及标高进行复验，以便将误差消减在±0.000以下.基础出±0.000以后应以轴线控制桩为准.投测轴线允许误差为±3mm,为了检测墙模板位置与控制墙竖向垂直度,在板墙两侧投测控制线。其精度同轴线投测精度相同；模板上口轴线位移不得大于3mm，内墙用线坠检查垂直度,外墙用经纬仪检查。
6、测量规范要求。基础施工完成后，应根据轴线控制装测设出建筑物主轴线、然后放出细部轴线、柱边线、门窗洞口线等，其各项误差应符合DBJ01—21-95测量规程要求。
六、测设要点及要求
1）平面:在地下结构施工至±0。000m时进行校核，依据已有控制点对建筑物各轴线、楼角进行校核.
2）校核方法采用坐标计算法进行，并以方位角及已知边长进行复检。
3）依据控制点及控制轴线计算坐标增量、方位角，对建筑物楼角进行校核,同时依据施工图各轴线的间距，校核所布设轴线间距。其误差小于±3mm。
4）采取钢尺量距时,温度超过标准温度±5度时,进行三差改正。梁边误差小于±3mm。
5)测量采用全站仪，或采用DJ—2级经纬仪一测回，采用正倒镜取中即可,测角误差小于±12″.
6）测量人员必须持证上岗.
七、高程竖向传递及轴线竖向投测
1）在±0。000m校核时,及时将标高引测到建筑物内，引测标高应起、闭于两个不同的水准点高程点,引测工作完成后，及时的设定+50线，便于后期施工、装修使用；
2)标高的竖向传递，用钢尺从首层起始标高线竖直量取。由外大角和电梯井处分别向上传递。
3）首层以上各层标高控制采用水准仪导测标高，每两层使用钢尺进行一次整体校核，以保证标高控制精度;
4）施工层抄平之前，先校测首层传递上来的三个标高点，当较差小于3mm,取其平均点引测水平线.抄平时,尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平。水平线标高允许偏差为±3mm；
5）建筑物维护结构封闭前，必须将控制轴线引测至结构内部，作为室内装修与设备安装施工的依据。控制线可采用平行借线法引测;
6)结构施工中测设的平面与标高线，均以墨线标定，线迹清晰准确,墨线宽应小于1mm；
7)在墙、柱钢筋绑扎完成后，应在竖向主筋上测设标高点，并用油漆标注，作为支模与浇注混凝土的依据。允许偏差为±10mm.
8）在基础工程完成后，±0。000m校核、建筑物轴线控制桩位置校核无误后，将建筑物四廓和各细部轴线，精确地弹测到±0。000首层平面上，再精确地延长到建筑物以外适当的地方，并妥善保护起来，作为向上投测轴线的依据。
9)轴线的竖向投测以可视的建筑物轴线控制桩作为测站,并事先进行校测，确保其位置正确.投测点的竖向误差符合国家规范、地方测量规程的要求。
八、沉降观测
如果施工期间因甲方要求需进行沉降观测的,需按照以下要求进行观测:
1)施工期间每增加1~2层观测一次;
2）基础砼浇筑、回填土及结构安装等增加较大荷载前后应进行观测；
3）出现不均匀时,根据情况增加观测的次数；
4）施工期间因故暂停施工超过三个月，应在停工时及复工前进行观测；
5)基础周围大量积水、挖方、降水及暴雨后应观测;
3、结构封顶至工程竣工沉降周期应符合下列要求：
1)均匀沉降且连续三个月内平均沉降量不超过1mm，每三个月观测一次;
2）连续两次每三个月平均沉降量不超过2mm时,每六个月观测一次；
3）外界发生剧烈变化时应进行及时观测；
4）交工前观测一次;
5)交工后建设单位应六个月观测一次，直至基本稳定（1mm/100d）为止。
九、质量预控措施
影响测量精度质量的因素主要有人员、器具、方法、操作和程序管理等五个方面.人员要求持证上岗，使用经检定和校检的测量器具，测量方法要科学、合理,操作规范,按程序进行管理,对各要素进行预控.
1、准备控制：
做好测量前的各项准备，是测量质量的基本保证。要认真审核设计施工图和有关资料，按选定的测量方法进行内业计算。测量计算做到依据真确，方法科学,计算有序,步步校核，结果可靠。外业观测成果是计算工作的依据，计算成果要经两人独立核算后方可实施。测量前应检校现场控制桩和水准点,保证位置、高程准确，测设前应检校测量仪器和器具。
2、过程控制：
要确保测量工作在受控状态下进行。定位、放线工作执行经自检、互检合格后，将成果资料送报有关主管部门验线的工作制度。实测时要做好原始记录。对测量记录的要求是原始、真实，数字正确，内容完整,字体工整.记录人员应随时校对观测所数据是否正确。
3、检验控制：
检查验收测量成果时应先内业后外业现场，验收的精度应符合规范标准要求。必须独立验线。检查验收部位应是关键环节和最薄弱部位。
4、标高的传递和控制
在建筑物首层四周设起始标高线，当每层墙体拆模后,在建筑物的内墙上弹出+0。50米水平控制线，以控制各层顶板及门窗口模板标高.标高从三处向上传递,用钢尺从首层起始标高线竖向垂直量取。每层应设三处以上的起始标高点，以其平均值引测水平线。在抄测时,尽量将水准仪安置在测点范围的中心位置，进行一次精密定平。根据《测量规程》DBJ—01-21—95,第7.1.6条,水平线的允许误差：每层 +3mm，总高 +10mm。
5、楼面轴线及竖向偏差的控制;
采用光学铅直仪进行轴先竖向投测。首先在首层平面上设出固定的控制主轴线的各内控点。以上各层均以首层各内控点向上进行轴线竖向传递，然后再用经纬仪在施工层上投测出主轴线,校合其边长和角度应符合DBJ01—21—95测量规程要求。为消除视准轴误差的影响，应分别以正、倒镜引测用经纬仪竖向投测时，应以首层轴线为基准，同时要严格要求仪器的定位安平工作。
所有外墙大角的两侧均需在立墙上设置检查线（立线），施工时要求外墙的立线逐层上引，每层都检查垂直情况,发现问题要及时调整解决。
施工放线:先在结构平面上校核投测轴线，闭合后再测设细部轴线。根据《测量规程》DBJ—01—21-95，第7.1。3条，各部位测量放线误差要为:主轴线 L≤60m，允许偏差 ± 10mm。细部轴线：允许偏差 ± 2mm。墙、梁柱边线：允许偏差 ±3mm。门窗洞线：允许偏差 ±3mm。轴线竖向投测每层允许误差:3mm，总高允许误差:10mm。轴线竖向投测精度不低于1/10000。平面放线量距精度不低于1/8000，标高传递精度主楼、裙房分别不超过±15mm、±10mm.
十、资料整理
测量资料主要包括以下内容:
1、施工测量方案及审批；
2、X X市城市规划局红线桩及水准点通知单；
3、工程定位图；
4、工程定位测量成果；
5、测绘院验线合格通知单;
6、楼层测量记录；
7、竣工验收资料;
8、沉降观测资料。
十一、验线工作
1）定位验线：由施工方负责放线，自检合格后,报请X X市测绘院、甲方、监理验线，合格后进行基槽开挖。
2）基础撂底放线：由施工方负责放线，自检合格后，报请监理单位验线，合格后进行下道工序施工。
3)楼层验线:以上各层平面及标高均由施工方负责放线完成后,报请监理单位验线,合格后进行下道工序施工。
十二、目 录
目 录
1、 工程概况…………………………………………。。1
2、 定位依据…………………………………………..1
3、 放线前准备…………………………………………2
4、 定位放线…………………………………………。。3
5、 测设要点及要求………………………………….。4
6、 高程竖向传递及轴线竖向投测……………………4
7、 沉降观测…………………………………………..5
8、 质量预控措施………………………………………6
9、 资料整理…………………………………………..9
10、 验线工作……………………………………………10
(二)、坐标反算桩号
这是一个运用比较广泛的实际施工中的问题，比如公路、市政工程中用坐标反算某个里程点桩号，再算出测点偏移中线的距离。这么一个问题要是解决了会大大提高工作效率,在房屋拆迁工作中，运用极广。
用全站仪测出拆迁房屋任一房角的坐标或到测站的水平距离和方位角，然后用CASIO4800（4850)计算器编制好的坐标反算程序，输入测点坐标或水平距离和方位角，计算器马上就会算出该点的里程桩号和偏离中线的水平距离,大大提高了拆迁施工人员的作业速度，提高了劳动效率.
反算桩号程序如下：
文件名:
Z[10]=A“△B”
Z［6］=K
Z［5］=E“X Y”
LBIA
Z［6]≠0=>｛K}：K▲
Z［5］=0=>｛X Y｝：goto 1▲
｛B L H V}
B：L〝S〞
A=B—Z［4]
Z［7]=Z[3］+H〝△h〞—v
X=Z［1］+LCOSA▲：Y=Z[2]+LSINA▲
LBI 1
Z［8］=X:Z[9]=Y
LBI 2
Prog〝KK〞
X=Z[8]-X:Y=Z［9]—Y
Prog〝XY〞
B=N—Z［10］—W：C=McosB
Z[6］≠0=〉S〝△S〞=C▲ L=McosB▲ H=Z[7］ ▲
Go to A△
K=K+C
ABSC≥0。001=>gotoz▲
K=K▲ L=MCOSB▲ H=Z[7］▲ gotoA
此程序用于计算待测点所在位置，运行此程序符号、意义如下：
△B ？ 所测断面与路基横断面方向夹角,一般情况下为0,如系斜交则顺时针为正，逆时针为负。
K ？ 输入桩号K，分两种情况:
1、K=0时,输入K=0时，精确计算所测点所在桩号位置.
X Y ？ 分两种情况：
①XY=0时, 为已知坐标求所在桩号;
X? Y? 输入已知坐标后开始计算；
K= L= 显示该点所在位置,K为所在桩号,K为所在位置,作为“-”，右”+”
H= 此高程不对，不必采用。
②X Y≠0时 为已知坐标求所在桩号。
B? S?△H?V？ 输入棱镜至测站的水平角、平距、高差、标高.
X= Y= 显示棱镜所在点的坐标，开始计算。
K= L= H= 显示棱镜点所在位置及地面标高。
2、K≠0时 大致求出待测点位置.
X Y？ 同上。
K? 输入可知桩号。
B？ S？△H？V？ 同上,X= Y= L= 同上。
△s= L= 显示与已知桩号的差距.
。
SHIFT
EXE
0
1
运行以上程序，需设置10个变量Z[1］—Z[10］,还需进行以下操作：
