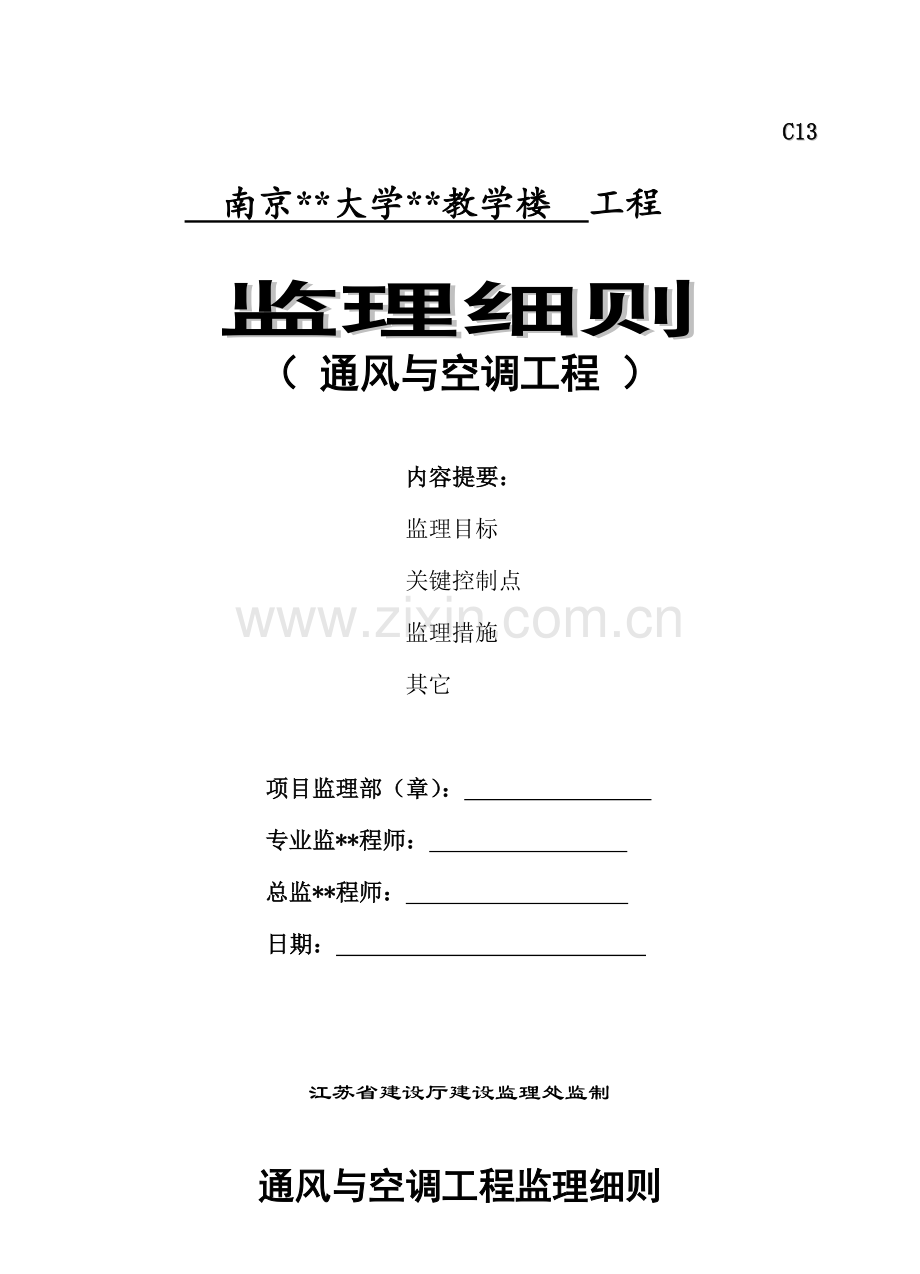

C13
　南京**大学**教学楼　工程
监理细则
（ 通风与空调工程 ）

内容提要：
监理目标
关键控制点
监理措施
其它

项目监理部（章）：　　　　　　　　
专业监**程师：
总监**程师：　　　　　　　　 　
　　　　　 日期：　　　　　　　　　　　 　　

江苏省建设厅建设监理处监制

通风与空调工程监理细则

一、 编制依据：
1．《建筑工程监理规范》 GB50319-2000
2.《建筑工程施工质量验收统一标准》 GB50300-2001
3.《通风与空调工程施工质量验收规范》 GB50243-2002
4.建发工程监理中心制定的作业指导书及监理大纲、监理规划、监理合同。
5.南京**大学**教学楼工程暖通专业的设计图纸、设计施工说明。
6.南京**大学学生**教学楼工程招投标文件及相关标准图集。
二、 分部工程概况：
本工程为四幢组合教学楼，1-3号楼内部分教室设分体空调，施工时仅预留电源，设备由业主按需要安装。4号楼中的400座和600座教室设集中空调，采用直接蒸发式分体柜机，同时考虑到排风的需要，设置排风机。
三．监理目标：
　　以质量方针为指导，以高智能服务为途径，实现合同的每一项承诺。
对通风与空调分部工程质量、进度、投资进行控制，并做好合同管理和分部工程各种资料整理归档工作、工程协调工作。
质量控制目标：做好本分部工程材料、设备和施工质量的控制工作，督促、协助施工单位确保分部工程材料、设备100%合格，分项工程一次验收合格。
进度控制目标：控制分部工程进度，协调好安装与土建工作的进度事宜。
投资控制目标：控制变更的发生和减少索赔，及时做好该分部工程的工程计量工作及有关签证。

四．关键控制点：
　　1.通风与空调系统管道制作
2.通风与空调系统管道安装
3.空调设备安装
4.空调冷媒管道、冷凝水管道安装
5.通风与空调系统风管及制冷系统管道保温
6.通风与空调系统调试

五．监理措施：
（一）．施工准备阶段监理：
1. 熟悉工程概况，合同内容。
2. 熟悉本专业工程的设计图纸、相关标准、法规、规范和图集，并对土建、电气专业图纸有所了解。审阅设计图纸，做好图纸会审工作。
3. 对本专业工程的施工队伍及人员质量进行控制，审查施工单位的施工队伍及人员的技术资质与条件是否符合要求。其施工队伍资质及相关人员技术资质经审查合格后，方可上岗施工。对于特殊作业应持有相关部门经技术培训考核、评定发给的资质证书或上岗证书，方可上岗施工。
4. 审核本专业工程施工组织设计或施工方案，要求施工方案应做到高标准，措施具体，具可操作性。防止施工中出现错、漏、缺、碰现象，提前熟悉图纸，避免一般质量事故，杜绝重大质量事故。
5. 施工单位的质量管理是监理方进行质量控制的出发点和落脚点，协助和监督施工单位建立、健全自检和专职检验质量保证体系，工程报验前，施工单位必须在自检的基础上，经专职检验合格后，附报验单送监理部报验。
6. 协助业主选购主要设备、器具、材料等，对供货厂商的资质进行审查，必要时协助业主考察供货厂商的生产能力，质量体系保证能力、企业信誉等。对产品性能、质量满足使用要求，企业信誉好，价格合理的厂商，提供具体意见供业主选择。
（二） ．施工阶段监理：
Ⅰ、总体方面的监理措施
１．把好材料进场关，设备、器具、材料的采购，要参与考察认证。进场前都要报验。本工程部分乙供材甲方已指定品牌，监理应加以注意。
2.设备开箱应有监理人员在现场。按开箱相关规范进行，检查外观质量，取得随机资料、文件、说明书，并按装箱单核对随机附件、随机备件，并将随机备件交业主保管。本工程如空调设备订购进口设备，设备进场时应要求供货方提供海关的报关单。
3.做好施工过程中的质量预控工作，特别是对重要的、对工程质量有重大影响或对安全有重大影响的工序、关键部位实行旁站监督与控制，并实行全数检查，同时做好监理平行检查表。
4.根据整个工程进度计划，审查本专业施工进度计划，是否符合整体进度计划要求，配合相关专业做好进度控制工作。
5.检查预留孔洞、预埋件的位置、标高及预埋件本身质量。

Ⅱ、通风空调工程监理措施
1、直接蒸发式分体柜机、通风机进场时必须提交合格证、随机资料报监理审查，设备外观及零部件等表面必须无缺损和锈蚀情况，商用空调机充填的保护气体应无泄漏、油封完好。设备开箱检查后要求施工单位采取保护措施，不宜过早或任意拆除，以免设备受损。
2、专业分包的玻璃钢制作单位在甲方招标时监理即参与参谋、选择，审查其质量保证体系和资质等级。分包单位进场时严格审查施工组织设计文件和玻璃钢制作技术文件。
3、玻璃钢风管如系现场制作，无机不燃玻璃钢风管其风管和配件的制作所用的合成树脂、玻纤布及填充料质量必须符合要求，配比及含量应符合玻璃钢制作技术文件的要求。
4、玻璃钢中玻纤布的含量与规格应符合技术文件的要求，玻纤布应干燥、清洁、不得含腊，同时玻纤布的铺设接缝应错开，不应有重叠现象。
5、玻璃钢风管和配件的壁厚必须符合设计要求：①、风管长边≤500MM时壁厚为4.0MM；②、500MM<风管长边≤1000MM时壁厚为5MM；③、1000MM<风管长边≤1500MM时壁厚为5.5MM④、风管长边>1500MM时壁厚为6.0MM。施工过程中监理通过测量及工序报验严格控制。
6、加强制作过程质量控制，要求施工单位采用熟练工人制作，玻璃钢风管及配件不得扭曲，内表面应平整光滑，外表面整齐美观、厚度均匀且边缘无毛刺，并不得产生气泡、分层现象。
7、法兰与风管或配件应成一整体，并应与风管轴线呈直角，法兰及矩形法兰两对角线的允许偏差不应大于3MM，其次法兰材料规格及相应螺栓规格均须符合规范要求。
8、矩形玻璃钢风管当其边长大于或等于630MM和保温风管边长大于或等于800MM，且其管段长度大于1200MM时，应采取加固措施，加强筋与风管应为相同材料并成一整体。
9、玻璃钢风管安装时，风管不得有树脂破裂、脱落及界皮分层等
现象，如有破损应及时修复。支架的形式、宽度与间距应符合设计及规范要求，连接法兰的螺栓两侧应加镀锌垫圈。
10、消声型斜流式管道风机安装前应检查叶轮与机壳的间隙是否符合设备技术文件的要求，风机的支、吊、托架应设隔振装置，并安装牢固。
11、管式消声器、消声弯管均应单独设支架，其重量不得由风管承受。
12、通风与空调的部件安装均应安装在便于操作的部位，防火阀安装其方向位置应正确，易熔件应迎气流方向，安装后应做动作试验，其阀板得启闭应灵活，动作应可靠。
13、本工程直接蒸发式柜机冷媒管的敷设要求：①、管道穿墙或楼板处应设钢制套管，管道的焊缝不得置于套管内。钢制套管应与墙面或楼板底面平齐，但应比地面高出20MM，管道与套管的空隙用隔热或其他不燃材料填塞，不得将套管作为管道的支承。管道穿过屋面的应作好防水处理。②、液体管道不得向上安装成“Ω”形，气体管道不得向下安装成“υ”（特殊的回油管除外），各设备之间连接的管道，其坡度及坡向应符合设计要求或规范要求。③、冷媒管的安装焊接采用紫铜管氩弧焊连接，须有持有氩弧焊上岗证的特殊作业人员施工。④管道敷设完毕后，应根据规范要求作好强度试验和严密性试验 ，保证无泄漏。
14、直接蒸发式分体柜机冷凝水管道的安装要保证排水坡度，为防止倒返水，在设备出口设U型水封，施工完毕后做灌水试验，通水顺畅、不漏为合格。
15、空调新风的送排风管、空调房间的排风管采用容重为50-70KG/立方米的30厚外贴加筋铝箔隔汽层的高密度酚醛泡沫板保温。水平管道保温施工时必须上下覆盖、错接，使保温管壳的水平接缝在侧部；垂直管道上则必须至上而下的施工，保温管线之间的缝隙不得大于2MM。
16、通风与空调系统投入使用前，应根据规范要求进行设备单机试运转及系统的测定与调整，保证满足设计和使用要求。

（三）、进度控制措施：
1. 根据整个工程进度计划，审查本专业施工进度计划，是否符合整体进度计划要求，配合相关专业做好进度控制工作。
2.及时办理有关工程签证，事先协调好各工序的施工顺序。
3.因玻璃钢风管制作成型周期较长，督促施工单位尽快申报计划，监理同时也提醒甲方，保证供货及时。
4.如空调设备主机采用进口设备，则应提前考虑订购周期和路途运输的影响，及早进行计划申报和设备订购。
（四）、投资控制措施：
1、做好合同工作量的审批，不超付工程款。
2、做好设计及特殊情况的签证工作。
