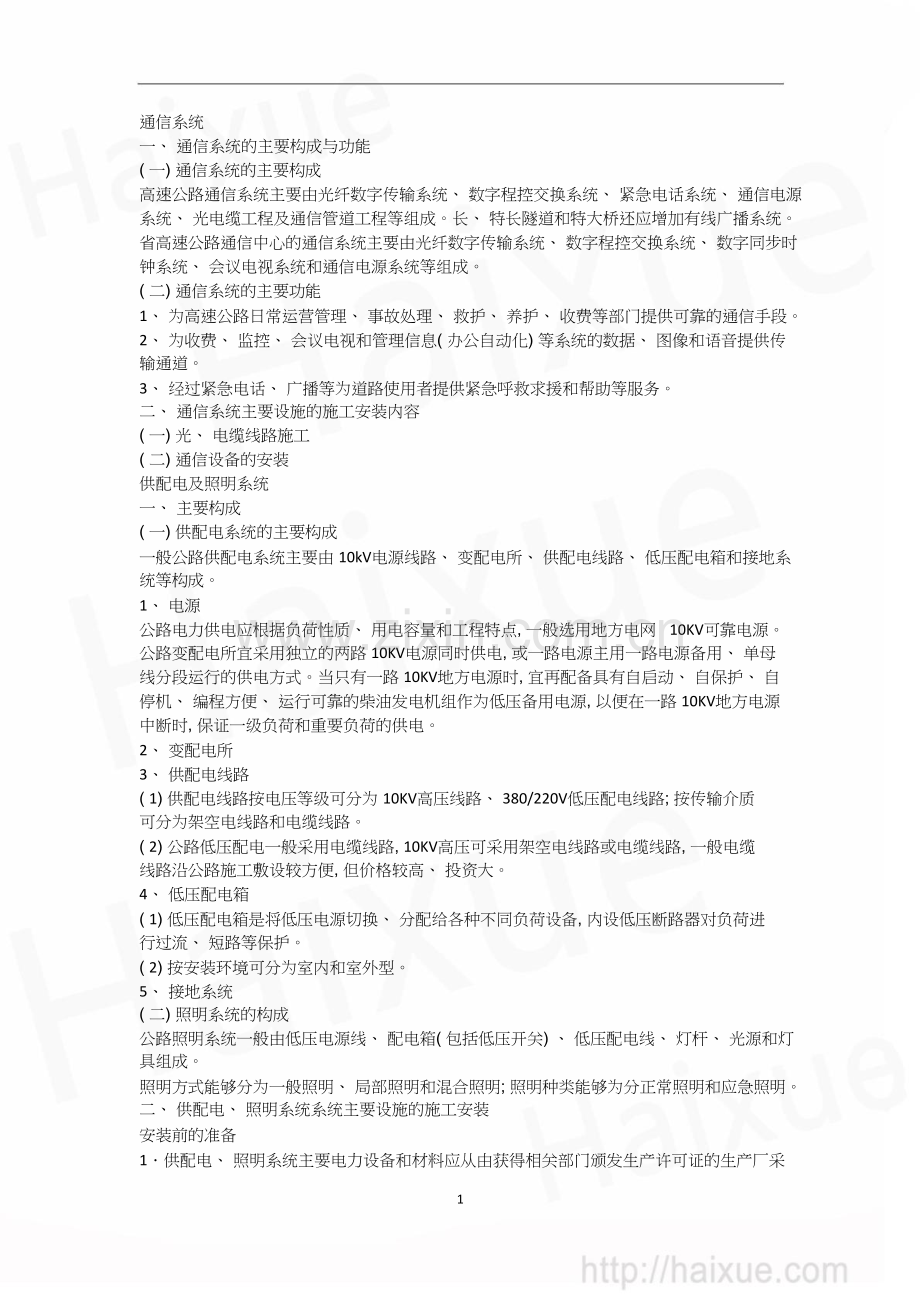

通信系统
一、 通信系统的主要构成与功能
( 一) 通信系统的主要构成
高速公路通信系统主要由光纤数字传输系统、 数字程控交换系统、 紧急电话系统、 通信电源
系统、 光电缆工程及通信管道工程等组成。长、 特长隧道和特大桥还应增加有线广播系统。
省高速公路通信中心的通信系统主要由光纤数字传输系统、 数字程控交换系统、 数字同步时
钟系统、 会议电视系统和通信电源系统等组成。
( 二) 通信系统的主要功能
1、 为高速公路日常运营管理、 事故处理、 救护、 养护、 收费等部门提供可靠的通信手段。
2、 为收费、 监控、 会议电视和管理信息( 办公自动化) 等系统的数据、 图像和语音提供传
输通道。
3、 经过紧急电话、 广播等为道路使用者提供紧急呼救求援和帮助等服务。
二、 通信系统主要设施的施工安装内容
( 一) 光、 电缆线路施工
( 二) 通信设备的安装
供配电及照明系统
一、 主要构成
( 一) 供配电系统的主要构成
一般公路供配电系统主要由 10kV电源线路、 变配电所、 供配电线路、 低压配电箱和接地系
统等构成。
1、 电源
公路电力供电应根据负荷性质、 用电容量和工程特点, 一般选用地方电网 10KV可靠电源。
公路变配电所宜采用独立的两路 10KV电源同时供电, 或一路电源主用一路电源备用、 单母
线分段运行的供电方式。当只有一路 10KV地方电源时, 宜再配备具有自启动、 自保护、 自
停机、 编程方便、 运行可靠的柴油发电机组作为低压备用电源, 以便在一路 10KV地方电源
中断时, 保证一级负荷和重要负荷的供电。
2、 变配电所
3、 供配电线路
( 1) 供配电线路按电压等级可分为 10KV高压线路、 380/220V低压配电线路; 按传输介质
可分为架空电线路和电缆线路。
( 2) 公路低压配电一般采用电缆线路, 10KV高压可采用架空电线路或电缆线路, 一般电缆
线路沿公路施工敷设较方便, 但价格较高、 投资大。
4、 低压配电箱
( 1) 低压配电箱是将低压电源切换、 分配给各种不同负荷设备, 内设低压断路器对负荷进
行过流、 短路等保护。
( 2) 按安装环境可分为室内和室外型。
5、 接地系统
( 二) 照明系统的构成
公路照明系统一般由低压电源线、 配电箱( 包括低压开关) 、 低压配电线、 灯杆、 光源和灯
具组成。
照明方式能够分为一般照明、 局部照明和混合照明; 照明种类能够为分正常照明和应急照明。
二、 供配电、 照明系统系统主要设施的施工安装
安装前的准备
1．供配电、 照明系统主要电力设备和材料应从由获得相关部门颁发生产许可证的生产厂采
1

购, 采购前应对供应商进行评价对比, 挑选信誉高、 质量有保证的产品。
2．设备、 材料在安装、 使用前, 应进行检验或试验, 合格后方可使用。
例题.下列交通安全设施中, 属于交通标志的有
(
) 。
A.禁令标志
B.旅游区标志
C.里程标
D.线形诱导标
E.道路施工安全标志
【答案】ABE
例题.属于交通标线的是(
A.禁令标志
) 。
B.线形诱导标
C.分合流标志
D.突起路标
【答案】D
例题.交通安全设施中的视线诱导设施主要包括线形诱导标、 轮廓标和(
)等。
A.指示标志
B.限速标志
C.禁令标志
D.分合流标志
【答案】D
例题.变通标线是由标划于路面上的斧种线条、 箭头、 文字、 立面标记和(
)等构成的。
A.分合流标志
B.线形诱导标
C.突起路标
D.轮廓标
【答案】D
例题.一条路的交通信号监控系统是由监控分中心和控制节点的计算机系统、 外场设备以及
(
) 等组成。
A.局域网
B.交换机
C.可变信息标志
D.传输通道
【答案】D
例题.下列选项中属于收费方式的是(
) 。
A.现金收费
B.均一制收费
C.半自动收费
D.封闭式收费
【答案】C
例题.省高速公路通信中心的通信系统主要包括(
) 。
2

A.光纤数字传输系统
B.数字程控交换系统
C.有线广播系统
D.数字同步时钟系统
E.通信电源系统
【答案】ABDE
例题.照明系统的功能有(
) 。
A.保证行车安全、 减少交通事故
B.对不同路段、 不同设施的照明, 分回路地进行分合控制
C.具有短路、 过载等保护
D.有随照度的变化对照明进行调节控制, 以节约能源和降低运营费用
E.自动发现线路故障点
【答案】ABCD
交通工程小结
