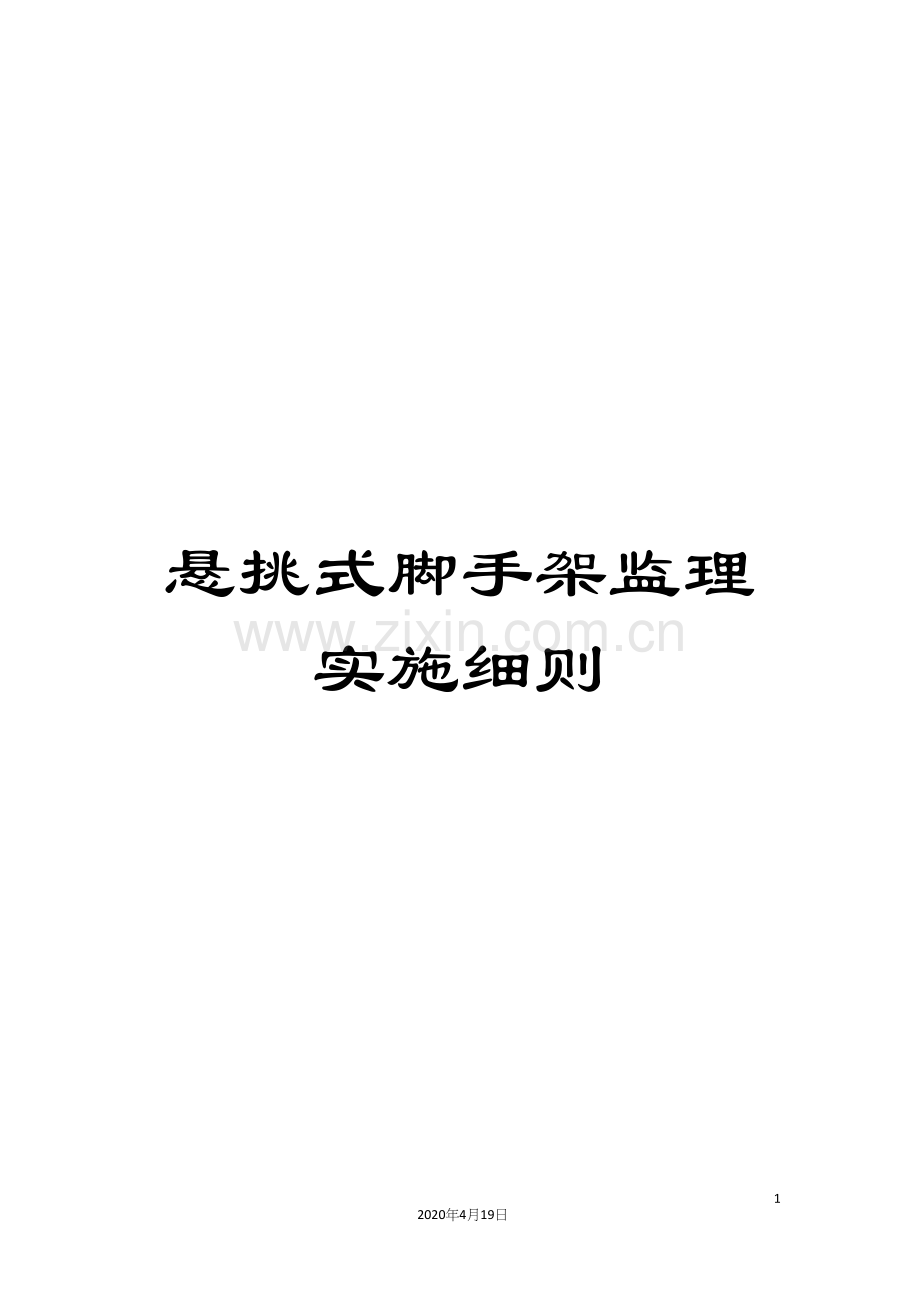

悬挑式脚手架监理实施细则.docx

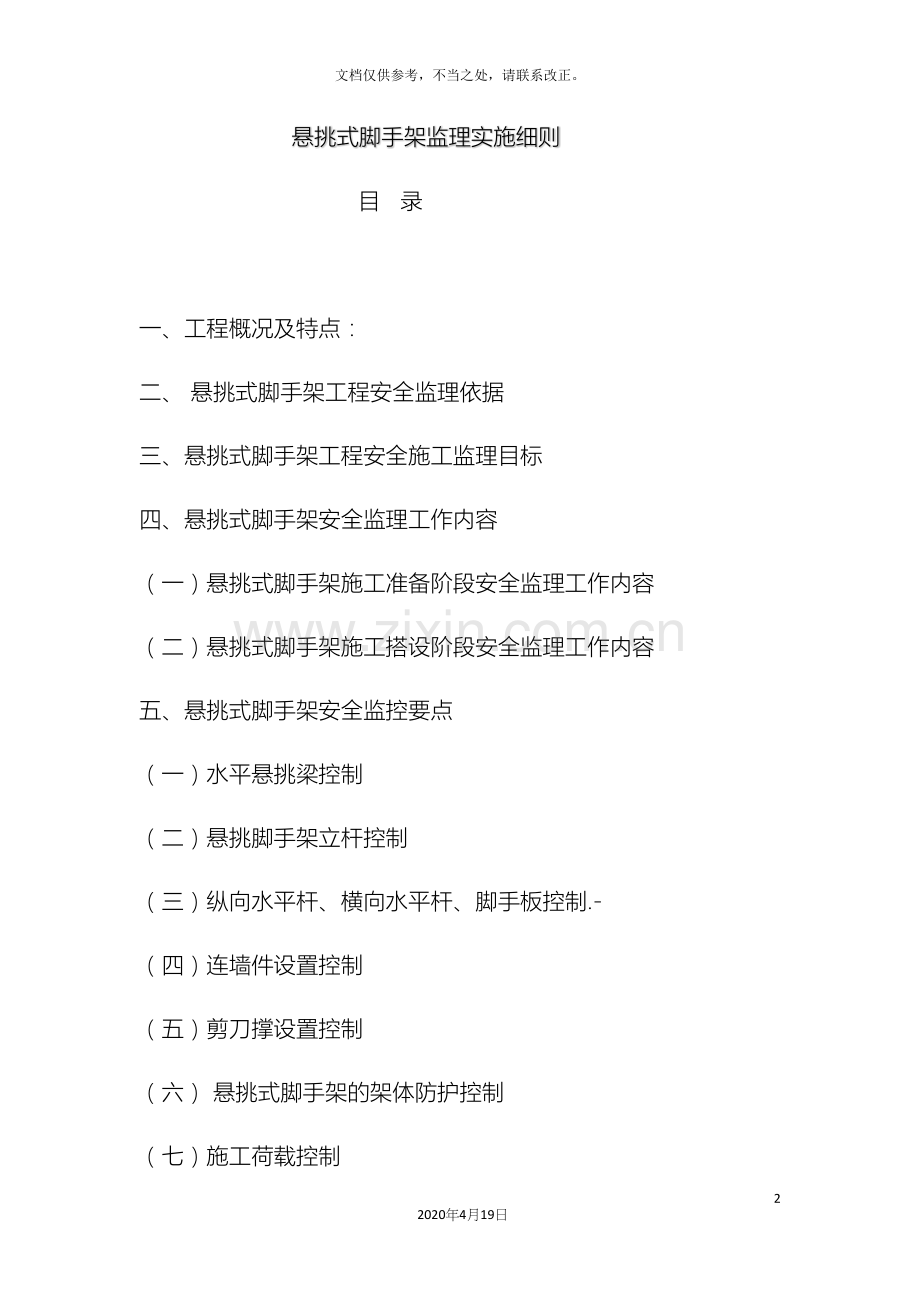

悬挑式脚手架监理实施细则162020年4月19日文档仅供参考，不当之处，请联系改正。 悬挑式脚手架监理实施细则 目录一、工程概况及特点：二、悬挑式脚手架工程安全监理依据三、悬挑式脚手架工程安全施工监理目标四、悬挑式脚手架安全监理工作内容（一）悬挑式脚手架施工准备阶段安全监理工作内容（二）悬挑式脚手架施工搭设阶段安全监理工作内容五、悬挑式脚手架安全监控要点（一）水平悬挑梁控制（二）悬挑脚手架立杆控制 （三）纵向水平杆、横向水平杆、脚手板控制.-（四）连墙件设置控制（五）剪刀撑设置控制（六）悬挑式脚手架的架体防护控制（七）施工荷载控制（八）悬挑式脚手架验收控制（九）拆除过程监控.六、应急处理预案. 一、 工程概况及特点：二、悬挑式脚手架工程安全监理依据1、建筑工程安全生产管理条例（国务院第393号）2、危险性较大的分部分项工程安全管理办法（建质 第87号）3、建筑施工安全检查标准（JGJ59- ）4、建筑施工高处作业安全技术规范（JGJ80-91）5、建筑施工门式钢管脚手架安全技术规范（JGJ128- ）6、建筑施工扣件式钢管脚手架安全技术规范（JGJ130- ）7、建筑机械使用安全技术规程JGJ33- 8、 建筑工程施工质量验收统一标准GB50300- 三、悬挑式脚手架工程安全施工监理目标 经过对悬挑式脚手架工程的监理工作，使脚手架设计与施工贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用，确保脚手架在使用周期内安全、稳定、牢靠。四、悬挑式脚手架安全监理工作内容（一）悬挑式脚手架施工准备阶段安全监理工作内容1、悬挑式脚手架施工方案审核 悬挑脚手架方案属于建设行政主管部门认定的危大工程范围，需要编制专项施工方案，必须在工程实施前编制完成，报工程项目监理机构审核、审批，施工单位必须按照批准的方案施工。（1）审核施工方案是否明确，材质、悬挑梁及架体稳定、杆件间距、防护、脚手板铺设、荷载稳定、防雷接地等内容。（2）审核施工方案是否标明立杆与建筑结构的连接方法，外挑立杆、大横杆的间距和刚度要求。（3）审核施工方案是否经上一级技术负责人审核批准。2、承担搭设、拆除悬挑式脚手架的施工单位必须是有经国家机关审核批准的相对应的有效资质。3、审核施工单位的安全生产保证计划是否编制、落实，专项安全技术措施是否有针对性、 可操作性。4、审核施工单位是否对从业人员按工种、岗位进行安全教育并书面交底。5、审核作业人员是否经培训持证上岗，特种作业人员是否持有效安全技术操作证。6、审核施工单位是否已编制落实了应急处理方案。7、审核施工用设备是否已经检验合格；使用的管材、扣件等是否经验收合格。（二）悬挑式脚手架施工搭设阶段安全监理工作内容1、现场施工条件审核（1）作业环境能否满足安全施工条件，是否存在影响安全的不利因素。（2）审核施工用的设备、工具放置是否安全、合理，原材料堆放是否整齐、方便、可靠。（3）施工时的气候条件是否会影响作业安全，雨季、冬季施工的劳动保护措施是否落实。2、搭设施工过程旁站监控 检查脚手架的搭设顺序是否严格按施工方案执行；施工人员的安全帽、安全带是否正确佩戴；作业时是否遵守高处作业规范。发现问题及时指出、纠正，确保施工安全，杜绝安全事故发生。五、 悬挑式脚手架安全监控要点（一） 水平悬挑梁控制 该工程悬挑脚手架采用18#工字钢作悬挑梁，阳角处水平钢梁采用12#工字钢，楼外挑架搭设总高度为17.8m，楼每段挑架的搭设高度为19.50M，楼每段挑架的高度为19.00m，架体采用直径48*3.0钢管搭设，连墙件采用钢性连接，垂直间距为3.60m，水平间距为4.50m；根据相关文件规定，该脚手架工程属于危险性较大的工程，应单独编制专项施工方案，因挑架高度未超过20m，因此不需组织专家进行论证，但应到安监站进行备案，纳入市建设安全监督站重点监控系统1、 悬挑外架挑梁必须能够完全承受架体及架体上作业时的荷载。悬挑外架搭设前必须编制包括悬挑梁平面定位图、悬挑梁侧面示意图、悬挑梁及锚固件受力验算等内容的专项施工方案，并经企业技术负责人审批，本工程已审核确定的型钢悬挑脚手架构造详图如下；型钢悬挑脚手架构造1-钢丝绳或钢拉杆2、采用悬挑架结构时，将一端脚手架荷载全部传给底部形成一刚性框架，悬挑架用型钢制作，并根据悬挑架荷载及悬挑长度等情况具体确定。禁止采用脚手架钢管作为主挑梁，采用槽钢作为主挑梁时应有防侧弯措施。3、悬挑梁必须平整搁支在梁板面并锚固。悬挑脚手架的立杆底部必须支托在牢靠的地方，并有固定措施确保底部不发生位移。4、悬挑梁外端要设置钢丝绳进行反拉，反拉钢丝绳与悬挑梁的夹角不小于60，反拉钢丝绳必须与建筑结构可靠锚固，并设置花篮螺丝紧固。 本工程拉环或锚固螺栓与建筑结构梁板固定构造节点大样悬挑钢梁U型螺栓固定构造1-木楔侧向楔紧；2-两根1.5m长直径18mmHRB400钢筋悬挑钢梁穿墙构造1-木楔楔紧悬挑钢梁楼面构造（二）悬挑脚手架立杆控制1、脚手架底层步距不应大于2m。立杆必须用连墙件与建筑物可靠连接，连墙件布置间距要符合规范要求2、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：（1）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；（2）搭接长度不应小于1m，高出檐口上皮1.5m，双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。（三）纵向水平杆、横向水平杆、脚手板控制1、纵向水平杆（1）纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；（2）纵向水平杆接长宜采用对接口连接，也可采用搭接。对接、搭接应符合下列规定：1）纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3;2)搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端得距离不应小于100mm；2、横向水平杆（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度不应大于0.4L，且不应大于500mm；（2）作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。3、脚手板（1）作业层脚手板应铺满、铺稳，离开墙面120-150mm；（2）冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可在用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130-150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。（3）作业层端部脚手板探头长度应取150mm，其板长两端均应与支撑杆可靠地固定。（四）连墙件设置控制1、靠近主节点设置，偏离主节点距离不应大于300；2、应从底层第一步纵向立杆处开始设置，应该处设置有困难时，应采用其它可靠措施进行固定；3、优先采用菱形布置，也可采用方形、矩形布置，连墙件中的连墙杆或拉筋宜呈水平设置，当不能不平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接；4、一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4米（2步）；5、对于高度在24米以下的单一双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件；6、对高度在24米以上的双排脚手架，必须采用刚性连墙件与建筑可靠连接；7、连墙件必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地在砼梁、柱等结构部位。拉筋应采用两根直径4以上的钢丝拧成一股，使用时不应小于2股；亦可采用直径不少于6的钢筋。（五）剪刀撑设置控制1、每根剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45-60之间；剪刀撑斜杆与地面的倾角455060剪刀撑跨越立杆的最多根数n剪刀撑斜杆与地面的倾角455060剪刀撑跨越立杆的最多根数n7652、 高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m；3、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；4、剪刀撑斜杆的接长宜采用搭接，搭接构造要符合规范要求；5、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。（六）悬挑式脚手架的架体防护控制1、悬挑脚手架的作业层外侧，应按照临边防护的规定设置防护栏杆和挡脚板，防止人、物的坠落。2、架体外侧用密目网封严。单层悬挑架包括防护栏杆及斜立杆部分，全部用密目网封严。多层悬挑架上搭设的脚手架，仍按落地式脚手架的要求，用密目网封严。3、层间防护，作业层下应紧贴脚手板下再挂一道平网作防护层，也可沿外挑斜立杆的密目网里侧斜挂一道平网，作为人员坠落的防护层。4、安全网作防护层必须封挂严密牢靠，密目网用于立网防护，水平防护时必须采用平网，不准用立网代替平网。（七）施工荷载控制 悬挑脚手架施工荷载按3KN/m2控制，严格按施工方案规定，施工中不准超载使用。在悬挑架上不准存放大量材料、过重的设备。施工人员作业时，尽量分散脚手架的荷载，严禁利用脚手架穿滑车做垂直运输。（八）悬挑式脚手架验收控制1、脚手架搭设完成后，必须经有关人员验收合格后，方能投入使用。验收单位包括安装单位、使用单位、总包单位、监理单位，参与验收人员应具备相应的资格，验收人员在验收合格后，在验收文件上签字认可。2、分段（分层）搭设的脚手架必须进行分段（分层）验收，验收数据必须真实可靠，验收单必须报审。（九）拆除过程监控 拆除脚手架比搭设脚手架更具危险性，而恰恰当前对脚手架拆除的重视程度严重不足。因此应对脚手架的拆除作业进行严格监理。下面是对脚手架拆除时的各项安全要求。3、 拆除前应进行书面交底并履行签字手续，安全员应进行现场指导，监理应现场旁站。4、 作业人员必须持证上岗，且必须正确使用安全带和其它防护用品。5、 脚手架拆除必须设立警戒区域，张挂醒目的警戒标志，并由专人进行监护。6、 局部拆除时，必须按已批准的范围进行，不得随意增大拆除范围。7、 拆除前，应先将步层内遗留的材料、垃圾块安全输送至地面，严禁由高处向下抛掷。8、 拆除作业必须由上而下逐层进行严禁上下同时作业。9、 高层建筑脚手架拆除，应配备良好的通信装置。9、拆除作业前，建筑内所有窗户必须关闭锁好，不允许向外开启或有向外伸挑的物件。拆除时，应做到一步一清，一杆一清。不允许分立面拆除或上、下两步同时拆除。10、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架。11、分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。12、所有杆件与扣件，拆除时应全部分离，不允许未经分离即输送地面。13、拆除时各构配件严禁抛掷至地面。14、当日收工时，应仔细检查脚手架拆除部位周围情况，如发现某部位留有安全隐患，应及时进行修复或继续完成至一个程序或一个部位的结束，方可撤离岗位。15、如遇强风、雨、雷暴等特殊气候，应停止拆除。夜间拆除作业，应具备良好的照明。六、应急处理预案协助并督促施工单位编制应急处理预案，预案应设领导小组，做到人员、材料、物资、车辆、联系电话、汇报制度落实
