混凝土防腐气密剂.doc

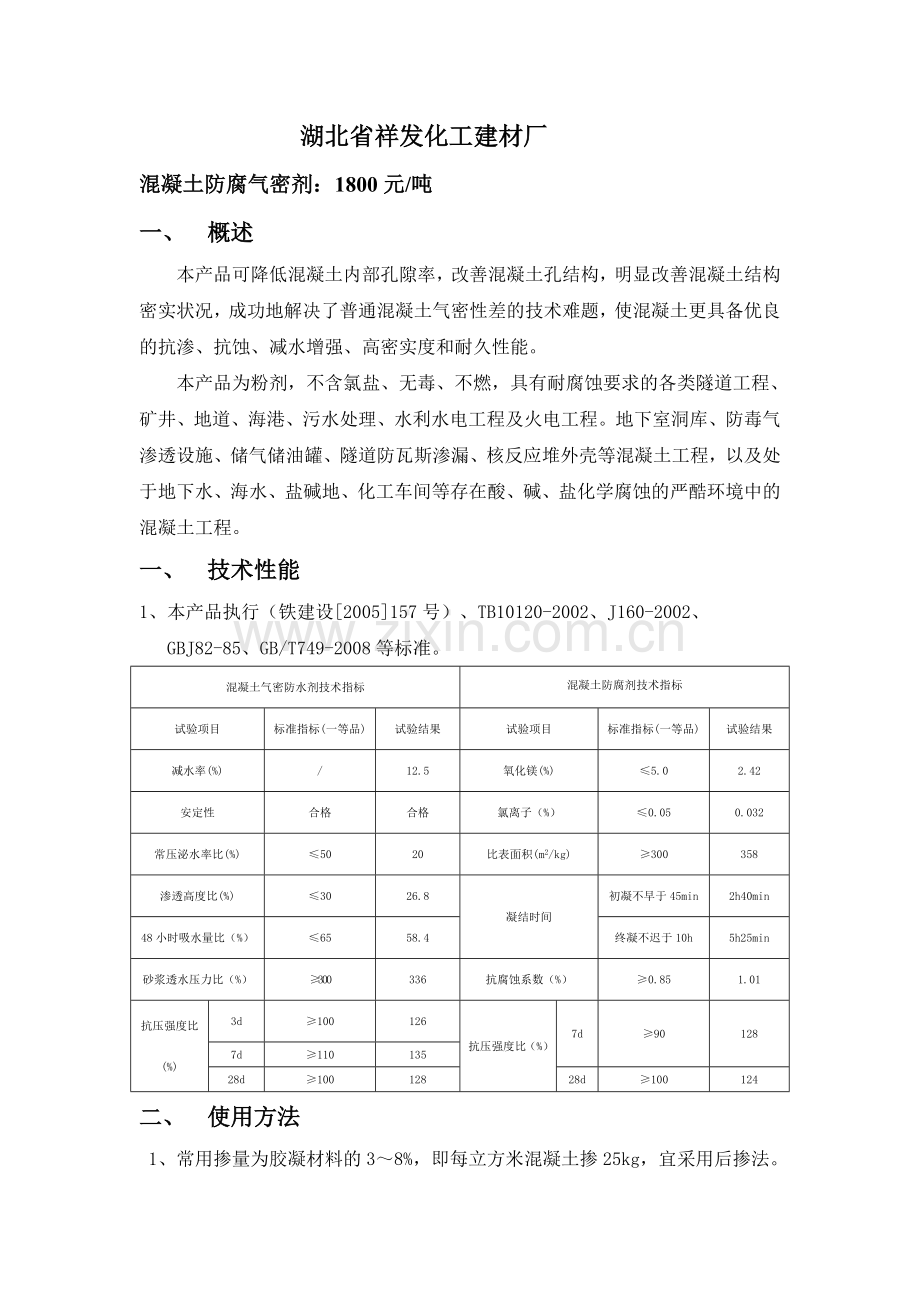

湖北省祥发化工建材厂
混凝土防腐气密剂：1800元/吨
一、       概述
本产品可降低混凝土内部孔隙率，改善混凝土孔结构，明显改善混凝土结构密实状况，成功地解决了普通混凝土气密性差的技术难题，使混凝土更具备优良的抗渗、抗蚀、减水增强、高密实度和耐久性能。
本产品为粉剂，不含氯盐、无毒、不燃，具有耐腐蚀要求的各类隧道工程、矿井、地道、海港、污水处理、水利水电工程及火电工程。地下室洞库、防毒气渗透设施、储气储油罐、隧道防瓦斯渗漏、核反应堆外壳等混凝土工程，以及处于地下水、海水、盐碱地、化工车间等存在酸、碱、盐化学腐蚀的严酷环境中的混凝土工程。
一、       技术性能
1、本产品执行（铁建设[2005]157号）、TB10120-2002、J160-2002、GBJ82-85、GB/T749-2008等标准。
混凝土气密防水剂技术指标
混凝土防腐剂技术指标
试验项目
标准指标(一等品)
试验结果
试验项目
标准指标(一等品)
试验结果
减水率(%)
/
12.5
氧化镁(%)
≤5.0
2.42
安定性
合格
合格
氯离子（%）
≤0.05
0.032
常压泌水率比(%)
≤50
20
比表面积(m2/kg)
≥300
358
渗透高度比(%)
≤30
26.8
凝结时间
初凝不早于45min
2h40min
48小时吸水量比（%）
≤65
58.4
终凝不迟于10h
5h25min
砂浆透水压力比（%）
≥300
336
抗腐蚀系数（%）
≥0.85
1.01
抗压强度比(%)
3d
≥100
126
抗压强度比（%）
7d
≥90
128
7d
≥110
135
28d
≥100
128
28d
≥100
124
二、       使用方法
1、常用掺量为胶凝材料的3～8%，即每立方米混凝土掺25kg，宜采用后掺法。

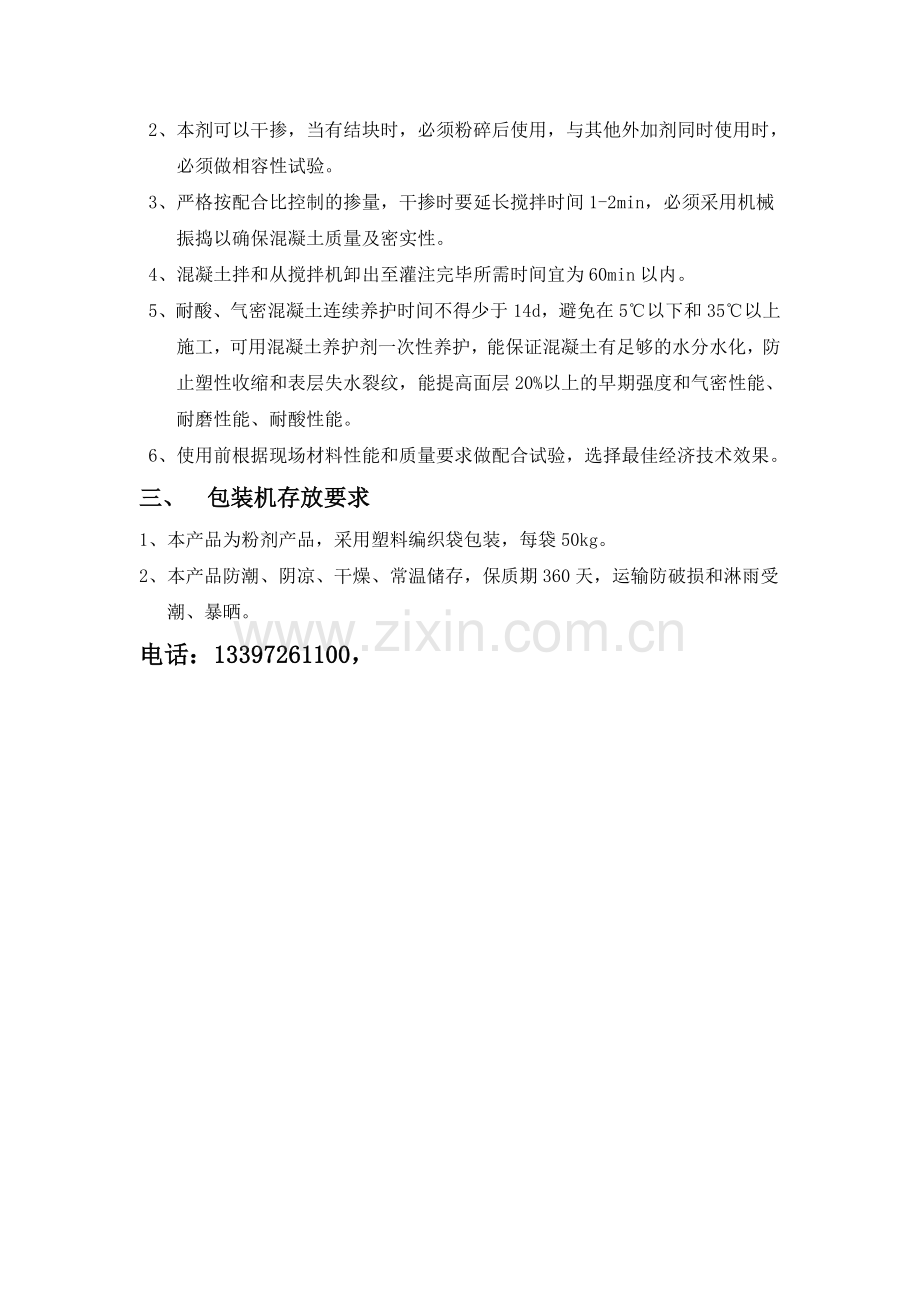

2、本剂可以干掺，当有结块时，必须粉碎后使用，与其他外加剂同时使用时，必须做相容性试验。
3、严格按配合比控制的掺量，干掺时要延长搅拌时间1-2min，必须采用机械振捣以确保混凝土质量及密实性。
4、混凝土拌和从搅拌机卸出至灌注完毕所需时间宜为60min以内。
5、耐酸、气密混凝土连续养护时间不得少于14d，避免在5℃以下和35℃以上施工，可用混凝土养护剂一次性养护，能保证混凝土有足够的水分水化，防止塑性收缩和表层失水裂纹，能提高面层20%以上的早期强度和气密性能、耐磨性能、耐酸性能。
6、使用前根据现场材料性能和质量要求做配合试验，选择最佳经济技术效果。
三、       包装机存放要求
1、本产品为粉剂产品，采用塑料编织袋包装，每袋50kg。
2、本产品防潮、阴凉、干燥、常温储存，保质期360天，运输防破损和淋雨受潮、暴晒。
电话：[phone]，
