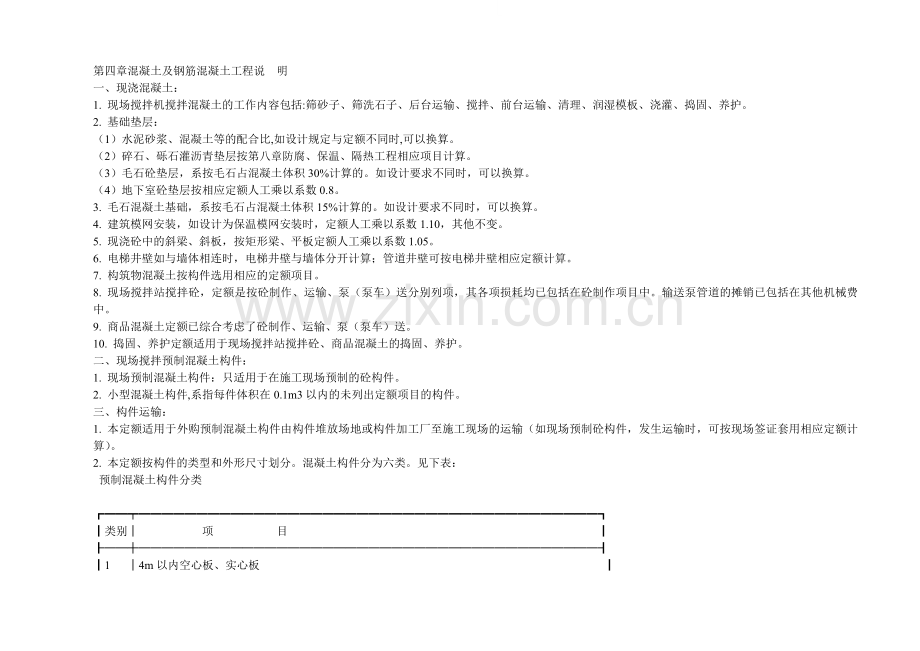

第四章混凝土及钢筋混凝土工程说 明
一、现浇混凝土：
1. 现场搅拌机搅拌混凝土的工作内容包括:筛砂子、筛洗石子、后台运输、搅拌、前台运输、清理、润湿模板、浇灌、捣固、养护。
2. 基础垫层：
（1）水泥砂浆、混凝土等的配合比,如设计规定与定额不同时,可以换算。
（2）碎石、砾石灌沥青垫层按第八章防腐、保温、隔热工程相应项目计算。
（3）毛石砼垫层，系按毛石占混凝土体积30%计算的。如设计要求不同时，可以换算。
（4）地下室砼垫层按相应定额人工乘以系数0.8。
3. 毛石混凝土基础，系按毛石占混凝土体积15%计算的。如设计要求不同时，可以换算。
4. 建筑模网安装，如设计为保温模网安装时，定额人工乘以系数1.10，其他不变。
5. 现浇砼中的斜梁、斜板，按矩形梁、平板定额人工乘以系数1.05。
6. 电梯井壁如与墙体相连时，电梯井壁与墙体分开计算；管道井壁可按电梯井壁相应定额计算。
7. 构筑物混凝土按构件选用相应的定额项目。
8. 现场搅拌站搅拌砼，定额是按砼制作、运输、泵（泵车）送分别列项，其各项损耗均已包括在砼制作项目中。输送泵管道的摊销已包括在其他机械费中。
9. 商品混凝土定额已综合考虑了砼制作、运输、泵（泵车）送。
10. 捣固、养护定额适用于现场搅拌站搅拌砼、商品混凝土的捣固、养护。
二、现场搅拌预制混凝土构件：
1. 现场预制混凝土构件：只适用于在施工现场预制的砼构件。
2. 小型混凝土构件,系指每件体积在0.1m3以内的未列出定额项目的构件。
三、构件运输：
1. 本定额适用于外购预制混凝土构件由构件堆放场地或构件加工厂至施工现场的运输（如现场预制砼构件，发生运输时，可按现场签证套用相应定额计算）。
2. 本定额按构件的类型和外形尺寸划分。混凝土构件分为六类。见下表：
预制混凝土构件分类

┏━━┯━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓
┃类别│ 项 目 ┃
┠──┼────────────────────────────────────────┨
┃1 │4m以内空心板、实心板 ┃

┠──┼────────────────────────────────────────┨
┃2 │6m以内的桩、屋面板、工业楼板、进深梁、基础梁、吊车梁、楼梯休息板、楼梯段、阳台板┃
┠──┼────────────────────────────────────────┨
┃3 │6m以上至14m梁、板、柱、桩，各类屋架、桁架、托架（14m以上另行处理） ┃
┠──┼────────────────────────────────────────┨
┃4 │天窗架、档风架、侧板、端壁板、天窗上下档，门框及单件体积在0.1m3以内小构件 ┃
┠──┼────────────────────────────────────────┨
┃5 │装配式内、外墙板、大楼板、厕所板 ┃
┠──┼────────────────────────────────────────┨
┃6 │隔墙板（高层用） ┃
┗━━┷━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛
3. 本定额综合考虑了城镇、现场运输道路等级、重车上下坡等各种因素,不得因道路条件不同而修改定额。
4. 构件运输过程中,如遇路桥限载(限高),而发生的加固、拓宽等费用及有线电车线路和公安交通管理部门的保安护送费用,可另按措施项目计算。
四、预制混凝土构件安装：
1. 本定额是按单机作业制定的，适用于外购预制混凝土构件和现场预制混凝土构件的安装。
2. 本定额包括了机械回转半径15m以外至100m以内的构件安装就位所需人工、材料、机械用量。
3. 每一工作循环中，均包括机械的必要位移。
4. 本定额是按履带式起重机、塔式起重机、卷扬机分别编制的。
5. 本定额不包括起重机械、运输机械行驶道路的修整、铺垫工作的人工,材料和机械。发生时，可按措施项目计算。
6. 小型构件安装系指遮阳板、沟盖板、通风道、垃圾道、围墙柱、楼梯踏步、隔断板以及单体小于0.1m3的构件安装。
7. 升板预制柱加固系指预制柱安装后,至楼板提升完成期间, 加固搭设所需的人工、材料费。
8. 塔式起重机、卷扬机台班均已包括在垂直运输机械费定额中，其他吊装机械依据施工组织设计规定按措施项目相应定额计算。
9. 过梁采用卷扬机吊装时，每10m3增加9.06工日。
10. 预制钢筋混凝土单梁、空心板、槽型板、肋型板、平板安装，如需焊接时，每10m3构件可按下表增加人工、材料及机械用量：

┏━━━━━━━┯━━━━━┯━━━━━━┯━━━━━┯━━━━┓
┃ 定额编号 │ 4-224 │ 4-225 │ 4-226 │ 4-227 ┃
┠───┬───┼─────┼──────┴─────┴────┨
┃ │ │ 单 梁 │ 空心板、槽型板、肋型板、平板 ┃
┃项目 │单位 ├─────┼──────┬─────┬────┨

┃ │ │塔式起重机│履带式起重机│塔式起重机│卷扬机 ┃
┠───┼───┼─────┼──────┼─────┼────┨
┃人工 │工日 │ 2.78 │ 1.67 │ 1.40 │ 2.73 ┃
┠───┼───┼─────┼──────┼─────┼────┨
┃电焊条│kg │ 3.95 │ 4.00 │ 4.00 │ 5.14 ┃
┠───┼───┼─────┼──────┼─────┼────┨
┃垫铁 │kg │ 19.22 │ 5.20 │ 5.20 │ 7.02 ┃
┠───┼───┼─────┼──────┼─────┼────┨
┃电焊机│台班 │ 1.44 │ 0.87 │ 0.73 │ 1.23 ┃
┗━━━┷━━━┷━━━━━┷━━━━━━┷━━━━━┷━━━━┛
11. 预制钢筋混凝土墙板安装，可按砼平板相应子目计算，如需焊接时，每10m3构件按下表增加人工、材料及机械用量：
┏━━━━━━━┯━━━━━━┯━━━━━━┯━━━━━━┓
┃ 定额编号 │ 4-225 │ 4-226 │ 4-227 ┃
┠───┬───┼──────┴──────┴──────┨
┃ │ │ 平板 ┃
┃项目 │单位 ├──────┬──────┬──────┨
┃ │ │履带式起重机│塔式起重机 │卷扬机 ┃
┠───┼───┼──────┼──────┼──────┨
┃人工 │工日 │ 2.14│ 2.12│ 3.45┃
┠───┼───┼──────┼──────┼──────┨
┃电焊条│kg │ 5.43│ 5.43│ 6.57┃
┠───┼───┼──────┼──────┼──────┨
┃垫铁 │kg │ 12.42│ 12.42│ 14.24┃
┠───┼───┼──────┼──────┼──────┨
┃电焊机│台班 │ 0.91│ 0.87│ 1.50┃
┗━━━┷━━━┷━━━━━━┷━━━━━━┷━━━━━━┛
五、钢筋：
1. 钢筋工程适用于现浇砼及现场预制砼构件的钢筋制作安装。定额是按圆钢筋、螺纹钢筋、预应力钢筋及箍筋的不同规格分别列项。
2. 钢筋以手工绑扎,实际施工与定额不同时,不再换算。绑扎铁丝、接头焊接用的电焊条己综合在定额项目内。
3. 钢筋工程内容包括:制作、绑扎、安装以及浇灌混凝土时维护钢筋用工。

4. 各种钢筋、铁件施工损耗率见下表：
┏━━━━━━┯━━━━━━━━┯━━━━━━━━━┯━━━━━━━━━┯━━━━━━━━┯━━━━━━┓
┃项 目 │预应力钢筋、钢丝│后张法预应力钢筋 │先张法预应力钢筋 │其他钢筋 │铁件 ┃
┃ │束（钢绞线） │ │ │ │ ┃
┠──────┼────────┼─────────┼─────────┼────────┼──────┨
┃损耗率（%） │ 9 │ 13 │ 6 │ 2 │ 1 ┃
┗━━━━━━┷━━━━━━━━┷━━━━━━━━━┷━━━━━━━━━┷━━━━━━━━┷━━━━━━┛
5. 非预应力钢筋不包括冷加工,如设计要求冷加工时,另行计算。
6. 预应力钢筋如设计要求人工时效者,每吨预应力钢筋增加人工时效19个工日。
7. 后张法钢筋的锚固是按钢筋帮条焊、U型插垫编制的。
8. 下表所列构件的钢筋,可按下表系数调整人工、机械用量。
┏━━━━━━━━━━┯━━━━━━━┯━━━━━━━━━━━━━┯━━━━━━━━━━━┯━━━━━━━━━┯━━━━━━━━━━━━┓
┃项 目 │现浇小型构件 │现浇小型池槽 │烟 囱 │水 塔 │贮 仓 ┃
┠──────────┼───────┼─────────────┼───────────┼─────────┼─────┬──────┨
┃ │ │ │ │ │矩 形 │圆 形 ┃
┠──────────┼───────┼─────────────┼───────────┼─────────┼─────┼──────┨
┃人工、机械调整系数 │2.00 │2.52 │1.70 │1.70 │1.25 │1.50 ┃
┗━━━━━━━━━━┷━━━━━━━┷━━━━━━━━━━━━━┷━━━━━━━━━━━┷━━━━━━━━━┷━━━━━┷━━━━━━┛
9. 成型钢筋运输定额，只适用于在施工现场以外加工的成型钢筋的运输。施工现场以内的运输已含在相应定额之内。
10. 现浇砼中的斜梁、斜板钢筋，按相应定额人工乘以系数1.05。
工程量计算规则
一、现浇混凝土工程量,按以下规定计算：
1. 混凝土工程量除另有规定者外,均按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。砼构件中如设计采用型钢时，应扣除其体积。

2. 基础：
（1）基础及基础垫层工程量，不扣除伸入承台基础的桩头体积。
（2）有肋带形混凝土基础，其肋高与肋宽之比在4:1以内的按带形基础计算。超过4:1时,其基础底按带形基础计算,以上部分按墙计算。
（3）箱式满堂基础应分别按无梁式满堂基础、柱、墙、梁、板有关规定计算,套用相应定额项目。
（4）块体设备基础按设计图示尺寸以立方米计算。框架式设备基础分别按基础、柱、梁、墙、板等有关规定计算,套相应的定额项目计算。楼层上的设备基础,按有梁板计算。
（5）人工挖孔扩底灌注桩按图示护壁内径圆台体积及扩大桩头实体积以立方米计算,护壁混凝土按图示尺寸以立方米计算。
3. 柱:按图示断面尺寸乘以柱高以立方米计算。
柱高:
（1）有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。
（2）无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。
（3）框架柱的柱高应自柱基上表面至柱顶高度计算。
（4）构造柱按全高计算,与砖墙嵌接部分的体积并入柱身体积内计算。
（5）依附柱上的牛腿,并入柱身体积内计算。
（6）升板柱帽按图示尺寸以立方米计算。
4. 梁:按图示断面尺寸乘以梁长以立方米计算, 伸入墙内梁头、梁垫并入梁体积内计算。梁长:
（1）梁与柱连接时，梁长算至柱侧面。
（2）主梁与次梁连接时,次梁长算至主梁侧面。
（3）圈梁与过梁连接者,分别套用圈梁、过梁定额,其过梁长度按门、窗口外围宽度两端共加50厘米计算。
5. 墙:墙、间壁墙、电梯井壁、按图示中心线长度乘以墙高及厚度以立方米计算,应扣除门窗洞口及单个面积0.3m2以外孔洞所占体积，墙垛及突出墙面部分并入墙体体积内计算。
（1）与墙相连接的薄壁柱（即隐壁柱）并入墙内计算。
（2）建筑模网墙内的构造柱、圈梁、过梁砼与墙砼合并计算。
（3）建筑模网安装工程量，外墙按外墙中心线长度乘以结构高度（地面至板顶），内墙按内墙净长线长度乘以内墙净高，以单面面积计算。
6. 板:按图示面积乘以板厚以立方米计算, 不扣除单个面积0.3m2以内的孔洞所占体积，各类板伸入墙内的板头并入板体积内计算。其中:
（1）有梁板包括主、次梁(框架梁除外)与板,按梁、板体积之和计算。
（2）无梁板按板和柱帽体积之和计算。
（3）多种板连接时以墙的中心线为界,伸入墙内的板头并入板体积内计算。
（4）现浇挑檐、天沟板、雨篷、阳台与板(包括屋面板、楼板)连接时,以外墙外
边线为分界线,与圈梁(包括其他梁)连接时,以梁外边线为分界线。外边线以外为挑檐、天沟板、雨篷或阳台。

（5）雨篷、阳台板按设计图示尺寸以墙外部分体积计算。包括伸出墙外的牛腿和雨篷反挑檐及弧形阳台外沿弧形梁的体积。
7. 整体楼梯包括休息平台,平台梁、斜梁及楼梯的连接梁,按设计图示尺寸以水平投影面积计算,不扣除宽度小于500mm的楼梯井,伸入墙内部分不计算。当整体楼梯与现浇楼板无梁连接时，以楼梯的最后一个踏步边缘加300mm为界。
8. 其他构件，包括压顶、栏杆及台阶等。
（1）台阶、压顶、门框、小型构件及小型池槽按设计图示尺寸以体积计算。
（2）栏杆按设计图示尺寸以长度（伸入墙内的长度己综合在定额内）计算。扶手按设计图示尺寸以体积计算。
9. 散水、坡道按设计图示尺寸以面积计算,不扣除单个0.3m2以内的孔洞所占面积。坡道定额只包括抹面。
10. 电缆沟、地沟、坡道及砼明沟：
（1）电缆沟、地沟、坡道按设计图示尺寸以体积计算。
（2）砼明沟按设计图示尺寸以长度计算。
11. 商品砼外购量可按下表计算：
┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓
┃商品砼外购量计算表 ┃
┠───────────────────────────────┬──────────┬─────────┨
┃项目 │定额砼净用量(m3) │施工损耗率（%） ┃
┠───────────┬───────────────────┼──────────┼─────────┨
┃灌注桩（m3） │走管式打桩机打孔 │1.25 │0.5 ┃
┠───────────┼───────────────────┼──────────┼─────────┨
┃ │长螺旋钻机钻孔、潜水钻机钻孔 │1.30 │ ┃
┠───────────┼───────────────────┼──────────┼─────────┨
┃毛石混凝土（m3) │垫层 │0.70 │ ┃
┠───────────┼───────────────────┼──────────┼─────────┨
┃ │基础 │0.85 │ ┃
┠───────────┼───────────────────┼──────────┼─────────┨
┃ │设备基础 │0.80 │ ┃
┠───────────┼───────────────────┼──────────┼─────────┨
┃体楼梯（10m3） │直形 │0.256 │ ┃
┠───────────┼───────────────────┼──────────┼─────────┨
┃ │弧形 │0.175 │ ┃
┠───────────┴───────────────────┼──────────┼─────────┨

┃混凝土散水（100m2） │0.70 │ ┃
┠───────────┬───────────────────┼──────────┼─────────┨
┃混凝土明沟（10m） │垫层 │0.305 │ ┃
┠───────────┼───────────────────┼──────────┼─────────┨
┃ │面层 │0.43 │ ┃
┗━━━━━━━━━━━┷━━━━━━━━━━━━━━━━━━━┷━━━━━━━━━━┷━━━━━━━━━┛
注：1.表内未列项目，定额砼净用量=1.0m3。 2.商品砼工程量=图示工程量×定额砼净用量×(1+0.5%)
12. 现场搅拌站搅拌砼及砼运输、泵送工程量可按下式计算：
工程量=图示工程量×定额砼净用量（见上表）
13. 现场搅拌站搅拌砼、商品砼捣固、养护工程量可按下式计算：
捣固、养护工程量=图示工程量
二、现场预制混凝土构件工程量:
1. 现场预制混凝土构件均按设计图示尺寸以体积计算,不扣除构件内钢筋, 预埋铁件及单个尺寸300mm×300mm以内的孔洞所占体积。
2. 预制桩按桩全长（包括桩尖）乘以桩断面面积以立方米计算。
3. 现场预制混凝土构件安装损耗率为0.5%，预制桩为1.5%，长度9m以上的梁、板、柱不计损耗。
4. 现场预制混凝土构件如采用现场搅拌站搅拌砼或商品砼时，采用相应定额及说明，另加构件安装损耗。
三、构件运输：
1. 外购预制混凝土构件运输均按图示尺寸以实体体积计算，其购置、运输、安装损耗率可按下表计算：
单位：%
┏━━━━━━━━━━━━━━━━━┯━━━━━━━━━━━━━━━━━━┯━━━━━━━━━━━━━━━━━┯━━━━━━━━━━━━━━━━━━┓
┃损耗率 项目 项目 │各类预制构件 │预制桩 │预制屋架、桁架及长度9m以上的梁、板、┃
┃ │ │ │柱 ┃
┠─────────────────┼──────────────────┼─────────────────┼──────────────────┨
┃购置、运软件损耗率 │1.1 │1.8 │- ┃
┠─────────────────┼──────────────────┼─────────────────┼──────────
────────┨
┃安装损耗率 │0.5 │1.5 │- ┃
┗━━━━━━━━━━━━━━━━━┷━━━━━━━━━━━━━━━━━━┷━━━━━━━━━━━━━━━━━┷━━━━━━━━━━━━━━━━━━┛
注：外购预制混凝土构件的制作、堆放损耗已包括在其出厂价格中。
2. 预制混凝土构件运输的运输距离定额是按50km以内考虑的，超过时,其超过部分按交通运输部门运费标准计算。
3. 加气混凝土板(块)、硅酸盐块运输每立方米折合钢筋混凝土构件体积0.4m3,按一类构件运输计算。
4. 建筑模网运输工程量，按建筑模网单面面积增加安装损耗，以平方米计算。
四、预制混凝土构件安装：
1. 本定额适用于现场预制、外购混凝土构件安装，其工程量均按设计图示尺寸以体积计算。
2. 焊接形成的预制钢筋混凝土框架结构,其柱安装按柱接柱计算,梁安装按框架梁计算。
3. 预制钢筋混凝土工字型柱、矩型柱、空腹柱、双肢柱、空心柱、管道支架等安装,均按柱安装计算。
4. 组合屋架安装,以混凝土部分实体体积计算,钢杆件部分不另计算。
5. 预制钢筋混凝土多层柱安装,首层柱按柱安装计算,二层及二层以上按柱接柱计算。
6. 轻质墙板安装，按图示净长乘以净高以平方米计算。
7. 升板提升按砼板的实体体积计算，柱加固按砼预制柱的实体积计算。
8. 漏空花格安装，可按小型构件安装定额计算，其体积按设计外形面积乘以厚度以立方米计算，不扣除空花体积。
9. 钢筋混凝土构件接头灌缝：
（1）钢筋混凝土构件接头灌缝:包括构件座浆、灌缝、堵板孔、塞板梁缝等。均按预制钢筋混凝土构件实体积以立方米计算。
（2）柱与柱基的灌缝,按首层柱体积计算;首层以上柱灌缝按各层柱体积之和计算，套用柱接柱定额。
（3）空心板堵孔的人工材料,己包括在定额内。如不堵孔时每10m3空心板体积应扣除0.23m3预制混凝土块和2.2工日。
（4）预制板补现浇板缝时,按现浇平板计算。
（5）预制钢筋混凝土框架柱现浇接头(包括梁接头)按设计断面面积乘以长度以立方米计算。
五、构筑物混凝土工程量：
1. 构筑物混凝土除另有规定者外,均按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。
2. 水塔：
（1）筒式塔身应以筒座上表面或基础底板上表面为界，柱式（框架式）塔身应以柱脚与基础底板或梁顶为界，与基础底板连接的梁应并入基础体积内。塔身与水箱底相连接的圈梁下表面为界，以上为水箱，以下为塔身。
（2）依附于塔身的过梁、雨篷、挑檐等并入筒身体积内计算;柱式塔身不分柱、梁合并计算。依附于水箱壁的柱、梁，应并入水箱壁体积内。

3. 贮水（油）池不分平底、锥底、坡底，均按池底计算；壁基梁、池壁不分圆形壁和矩形壁，均按池壁计算；其他项目均按现浇混凝土部分相应项目计算。
有壁基梁的，应以壁基梁底为界，以上为池壁、以下为池底；无壁基梁的，锥形坡底应算至其上口，池壁下部的八字靴脚应并入池底体积内。无梁池盖的柱高应从池底上表面算至池盖下表面，柱帽和柱座应并在柱体积内，套用现浇砼柱定额。肋形池盖应包括主、次梁体积；球形池盖应以池壁顶面为界，边侧梁应并入球形池盖体积内。
4. 贮仓立壁和贮仓漏斗以相互交点水平线为界，壁上圈梁应并入漏斗体积内。
六、钢筋：
1. 钢筋工程量,应区别不同品种和规格,分别按设计图示钢筋长度乘以单位理论质量,计算。
2. 钢筋接头数量,结构和构造搭接按设计规定或施工规范要求计算;钢筋规格搭接，按Φ10-25mm以内的每8m一个接头；Φ26mm以外的每6m一个接头，接头的搭接长度（含弯钩）按现行施工及验收规范规定计算。
3. 钢筋电渣压力焊接、套筒挤压等接头,以个计算。
4. 后张法预应力钢筋按设计图示钢筋（钢丝束、钢绞线）长度乘以单位理论质量计算。并区别不同的锚具类型,计算如下:
（1）低合金钢筋两端均采用螺杆锚具时,钢筋长度按预留孔道长度减0.35m,螺杆另行计算。
（2）低合金钢筋一端采用镦头插片、另一端为螺杆锚具时,钢筋长度按孔道长度计算,螺杆另行计算。
（3）低合金钢筋一端采用镦头插片,另一端采用帮条锚具时,钢筋增加0.15m,两端均采用帮条锚具时，钢筋长度按孔道长度增加0.3m计算。
（4）低合金钢筋采用后张混凝土自锚时,钢筋长度按孔道长度增加0.35m计算。
（5）低合金钢筋（钢绞线）采用JM、XM、QM型锚具,孔道长度在20m以内时,钢筋长度增加1.0m;孔道长度20m以外时，钢筋（钢绞线）长度按孔道长度增加1.8m计算。
（6）碳素钢丝采用锥形锚具,孔道长在20m以内时,钢丝束长度按孔道长度增加1m计算;孔道长在20m以外时, 钢丝束长度按孔道长度增加1.8m计算。
（7）碳素钢丝束采用镦头锚具时,钢丝束长度按孔道长度增加0.35m计算。
5. 螺栓、预埋铁件工程量,按设计图示尺寸以质量计算。
6. 现浇构件中固定位置的支撑钢筋、双层钢筋用的"铁马"、伸出构件的锚固钢筋、预制构件的吊钩等，应并入钢筋工程量内。
