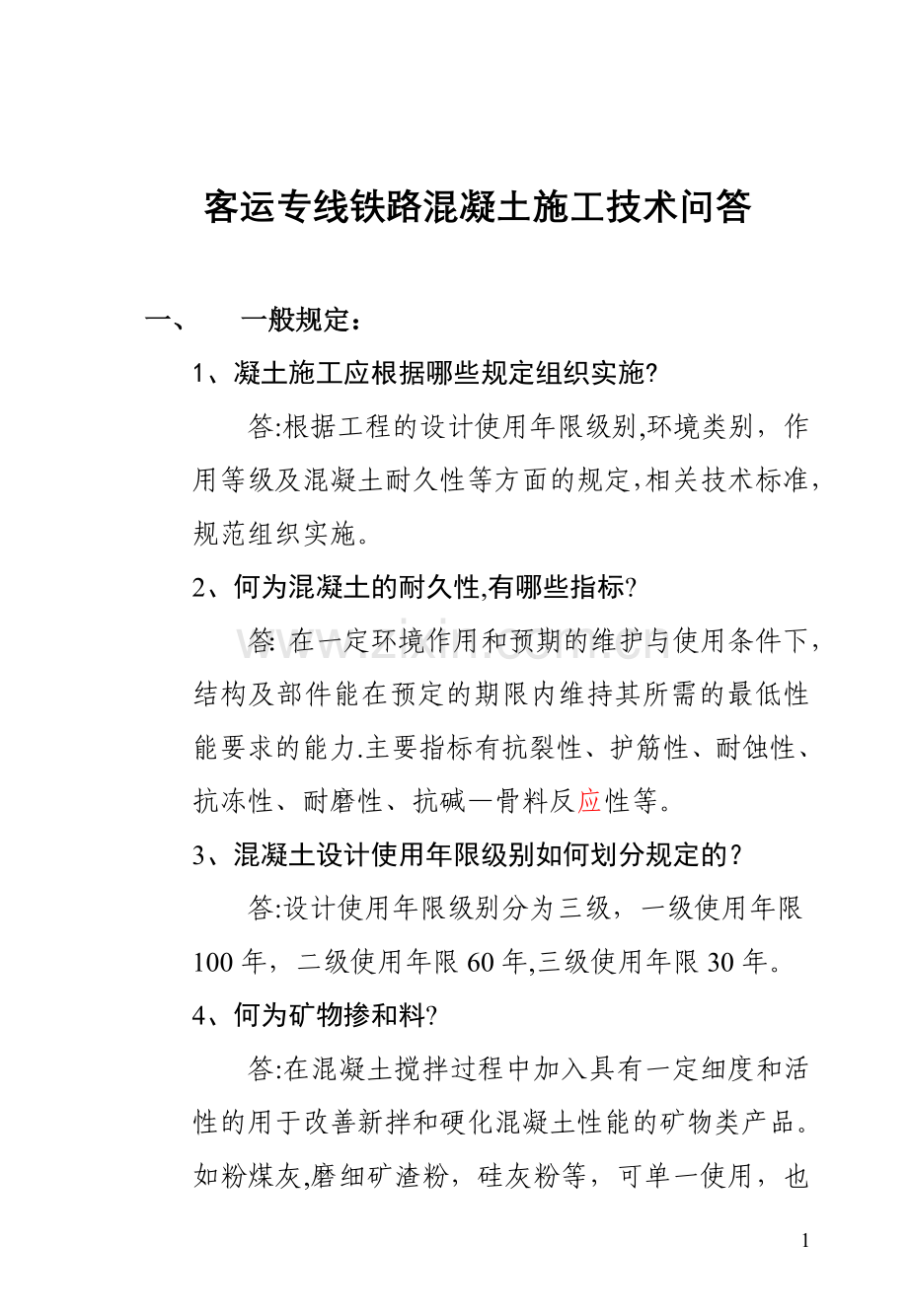

1、客运专线铁路混凝土施工技术问答一、 一般规定:1、凝土施工应根据哪些规定组织实施?答:根据工程的设计使用年限级别,环境类别,作用等级及混凝土耐久性等方面的规定,相关技术标准,规范组织实施。2、何为混凝土的耐久性,有哪些指标?答:在一定环境作用和预期的维护与使用条件下,结构及部件能在预定的期限内维持其所需的最低性能要求的能力.主要指标有抗裂性、护筋性、耐蚀性、抗冻性、耐磨性、抗碱骨料反应性等。3、 混凝土设计使用年限级别如何划分规定的?答:设计使用年限级别分为三级,一级使用年限100年,二级使用年限60年,三级使用年限30年。4、 何为矿物掺和料?答:在混凝土搅拌过程中加入具有一定细度和活性的用

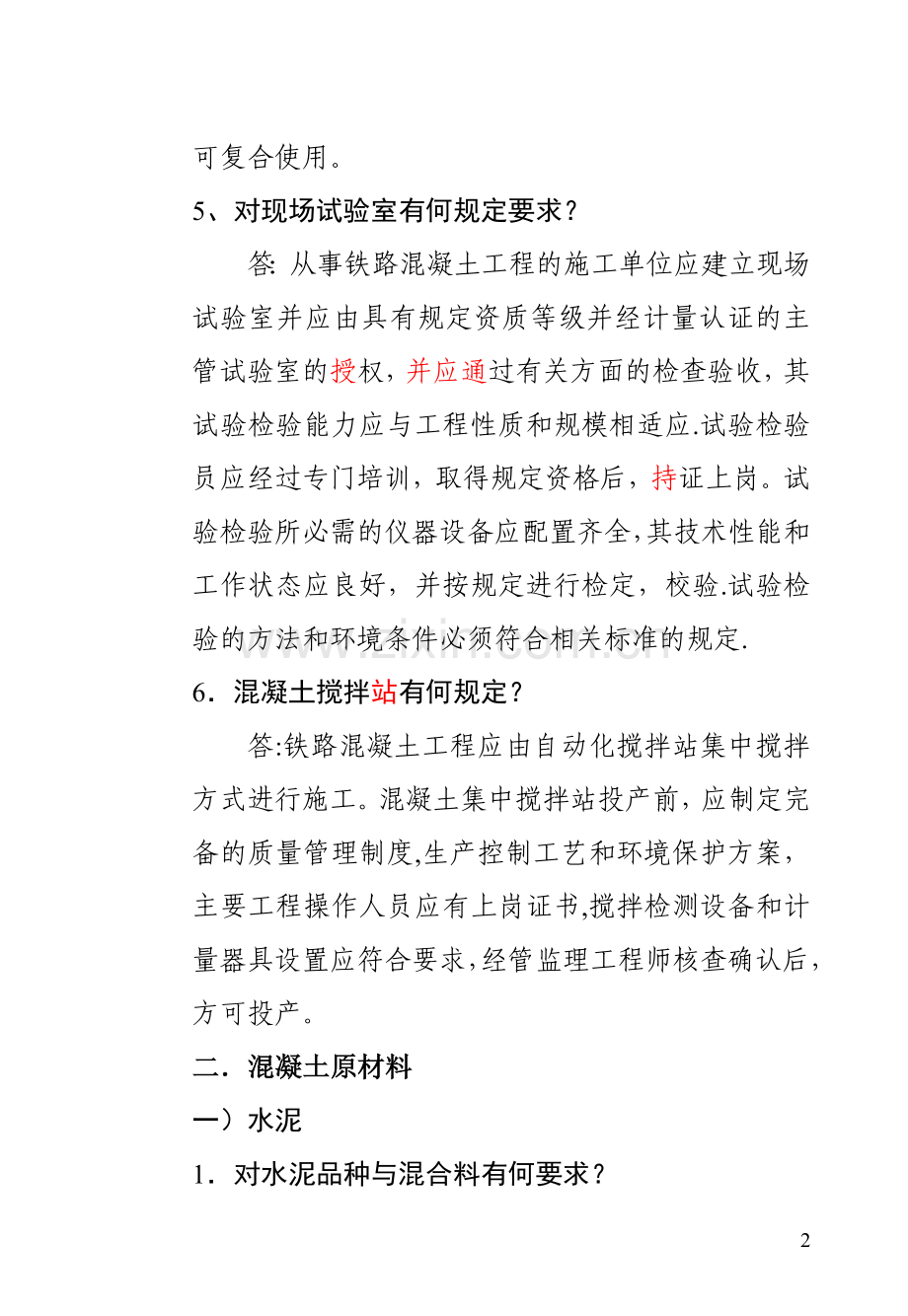

2、于改善新拌和硬化混凝土性能的矿物类产品。如粉煤灰,磨细矿渣粉,硅灰粉等,可单一使用,也可复合使用。5、对现场试验室有何规定要求?答:从事铁路混凝土工程的施工单位应建立现场试验室并应由具有规定资质等级并经计量认证的主管试验室的授权,并应通过有关方面的检查验收,其试验检验能力应与工程性质和规模相适应.试验检验员应经过专门培训,取得规定资格后,持证上岗。试验检验所必需的仪器设备应配置齐全,其技术性能和工作状态应良好,并按规定进行检定,校验.试验检验的方法和环境条件必须符合相关标准的规定.6混凝土搅拌站有何规定?答:铁路混凝土工程应由自动化搅拌站集中搅拌方式进行施工。混凝土集中搅拌站投产前,应制定完备
3、的质量管理制度,生产控制工艺和环境保护方案,主要工程操作人员应有上岗证书,搅拌检测设备和计量器具设置应符合要求,经管监理工程师核查确认后,方可投产。二混凝土原材料一)水泥1 对水泥品种与混合料有何要求?答:水泥应选用硅酸盐水泥或普通硅酸盐水泥。在有充分实践经验证明可行的情况下,大体积混凝土也可选用矿渣硅酸盐水泥。有耐硫酸盐侵蚀要求的混凝土也可选用中级抗硫酸盐硅酸盐水泥或高级抗硫酸盐硅酸盐水泥。不宜用早强水泥。混合材料宜为矿渣或粉煤灰。2、对水泥的技术要求有何规定?答:对水泥的技术要求除应满足国家标准的规定外,还应满足下表的规定。 水泥的技术要求表1 序号项目技术要求1比表面积350m2/kg(
4、硅酸盐水泥、抗硫酸盐硅酸盐水泥)280um方孔筛筛余10。0%(普通硅酸盐水泥)3游离氧化钙含量1.04碱含量0。80%5熟料中的C3A含量8%氯盐环境下10%6氯离子含量不宜大于0。10%( 钢筋混凝土) 0。06%(预应力混凝土) 注:1.当骨料具有酸反映活性时,水泥的碱含量不应超过0。602.C40及以上混凝土用水泥的碱含量不宜超过0。60%二)细骨料1、对细骨料的品质、类型有何要求?答:应选用级配合理,质地均匀坚固、吸水率低、空隙率小的洁净天然中粗河砂,也可用专门磨机机组生产的人工砂.不宜使用山砂,在不具备可靠冲洗条件的情况下不得使用海砂。2、细骨料粗细程度是如何分的?怎样选用?答:是
5、按细度模数分为粗、中、细三种规格,其细度模式数分别为:粗砂:3.73。1中砂:3。02.3细砂:2.21.6配制混凝土时宜优先选用中砂骨料.当采用粗砂时,应提高砂率,并保持足够的水泥用量,以满足和易性;当采用细砂时,宜适当降低砂率。3、 对使用人工砂或混合砂有何要求?答:采用以专门机组生产的人工砂或混合砂配制混凝土时,其压碎指标值应小于25,经亚甲蓝试验判定后,石粉含量应符合下表规定。 人工砂及混合砂中石粉含量 表2混凝土强度等级C30C30C45C50石粉含量(%)MB1。4010。07。05.0MB1。405。03。02.0三)粗骨料1、 对粗骨料的品质种类有何要求?答:应选用级配合理,粒
6、形良好、质地均匀坚固、线胀系数小的洁净碎石,也可采用碎卵石,不宜用砂岩碎石。2、 对粗骨料的最大粒径有何规定?答:粗骨料的最大公称粒径不宜超过钢筋混凝土保护层厚度的2/3,(在严重腐蚀环境条件下,不宜超过1/2)。且不得超过钢筋最小间距的3/4.配制强度等级C50及以上混凝土时,粗骨料最大公称粒经(圆孔)不应大于25mm。3、 对堆积密度、空隙率、吸水率有何要求?答:粗骨料应采用二级或多级级配,其松散堆积密度应大于1500kg/m3,紧密孔隙率宜小于40%,吸水率应小于2(用于干湿交替或冻融循环下的混凝土应小于1)。4、 碎石粗骨料的强度有何规定?答:碎石强度用岩石抗压强度表示,且岩石抗压强度
7、与混凝土强度等级之比不应小于1.5。碎石强度可用压碎指标值进行控制。粗骨料的压碎指标应符合下表规定。粗骨料压碎指标(%) 表3混凝土强度等级岩石种类C30C30岩石种类沿积岩(水成岩) 变质岩或深成火成岩火成 岩沿积岩(水成岩)变质岩或深成火 岩火成岩碎石162030101213碎卵石1612 注:沉积岩包括石灰岩、砂岩等,变质岩包括片麻岩、石英等,深成的火成岩包括花岗岩、正长岩、闪长岩、橄榄岩等,喷出的火成岩包括玄武岩,辉绿岩等。5、 粗骨料中有害物质的含量有何要求?答:有害物质的含量应符合下表要求:粗骨料有害物质含量(%) 表4项目强度等级C30C30C45C50含泥量(%)1。01。00
8、.5泥块含量()0.25针片状颗粒含量()10108CI-含量(%)0.02硫化物及硫酸盐含量(折算成SO3)0。5氯离子含量()0.02碎卵石中有机质含量(用比色法试验)颜色不应深于标准色,深于时应配制成混凝土进行强度对比试验,抗压强度比不应小于0。956、 混凝土采用多级配粗骨料时有何要求?答:当采用多级配粗骨料时,要实行分级采购,分级运输,分级堆放,分级计量,不得混用。7、混凝土泥土原材料堆放有何要求规定?答:不同混凝土原材料应有固定的堆放地点和明确的标识,标明材料名称、品种、生产厂家、生产日期和进厂(场)日期。原材料堆放时应有堆放分界标识,以免误用.骨料堆场地面应进行硬化处理,并设必要
9、的排水设施.8、凝土原材料管理台账有何内容?答:台账的内容包括进货日期、材料名称、品种、规格、数量、生产单位、供货单位、“质量证明书”编号,“试验检验报告”编号及检验结果等。台账应填写正确,真实,项目齐全。9混凝土原材料进厂(场)后是否需要验收核查?答:应对材料的品种、规格、数量及质量证明书等进行验收核查,并按有关标准规定取样复验。经验收合格后方可使用。四)外加剂 1、对外加剂有何基本要求?答:应具有减水率高、坍落度损失小,适量引气,能明显改善或提高耐久性且质量稳定的产品。外加剂与水泥之间应有良好的相容性。并须经铁道部鉴定或审评,铁道部产品质量监督检验中心检验合格.应优先选用多功能复合外加剂.
10、 2、 外加剂的性能有何要求?答:外加剂的性能应满足下表的要求:(见表5)外加剂的性能指标表5序号项目指标备 注1水泥净浆流动度(mm)240按 混凝土外加剂匀质性试验方法(GB/T8077)检验2Na2SO4含量(%)10.03CI含量(%)0。24总碱量(Na2O+0。658K2O)(%)10.05减水率()20按混凝土外加剂(GB8076)检验6含气量()用于配制非抗冻混凝土时3。0用于配制抗冻混凝土时4。57坍落度保留值(mm)30min180按混凝土外加剂(JC473)检验60min1508常压泌水率比()20按混凝土外加剂(GB8076)检验9压力泌水率比(%)90按混凝土泵送剂(
11、JC473)检验10抗压强度比(%)3d130按混凝土外加剂(GB8076)检验7d12528d12011对钢筋锈蚀作用无锈蚀12收缩率比()13513相对耐久性指标(,200次)80五)水1、混凝土用水的品质有何要求?答:拌合用水可用饮用水,不得用海水,需采用其它来源的水时应符合下表要求。(见表6)项目预应力混凝土钢筋混凝土素混凝土Ph值 4.54。54.5不溶物(mg/L)200020005000可溶物(mg/L)2000500010000氯化物(以CI计)(mg/L)50010003500硫酸盐(以SO42-计)(mg/L)60020002700碱含量(以当量Na2O计)(mg/L)15
12、0015001500拌和用水的品质指标 表62、 用拌合用水进行初、终凝试验及抗压强度试验有何要求?答:用拌合水与蒸馏水(或符合国标的饮用水)进行水泥净浆试验所得的水泥初凝时间差及终凝时间差均不得大于30min,其初终凝时间还应符合水泥国家标准规定。用拌合用水配制的水泥砂浆或混凝土的28d抗压强度不得低于用蒸馏水(或符合国标的饮用水)拌制的对应砂浆或混凝土抗压强度的90。3、 当混凝土处于氯盐环境与使用钢丝或热处理钢筋的预应力混凝土,对拌合水有何要求?答:处于氯盐环境时,拌合水氯离子含量应不大于200mg/L使用钢丝或热处理钢筋的预应力混凝土,拌合水氯离子含量不得超过350mg/L。4、 对养
13、护用水有何要求?答:养护用水除不溶物,可溶物可不作要求外,其它项目均应符合拌合水的要求。不得采用海水养护混凝土。三、混凝土施工一)施工前准备1、 施工前应做好哪些主要准备工作?答:应做好以下几方面的准备工作:1)应针对设计要求,施工工艺和施工环境等因素的特点,会同设计、监理各方,共同制定施工全过程的质量控制与保证措施。2)应制定严密的施工技术方案,特别应制定明确的混凝土养护措施方案。3)应建立完善的质量保证体系和健全的施工质量检验制度,明确质量检验方法,加强对施工过程每道工序的检验。4)针对不同结构的特点和施工季节,环境条件特点,进行混凝土试浇筑,验证并完善混凝土的施工工艺.5)在施工现场建立
14、具有相应资质的实验室.6)形成一系列保证质量的措施,制度,检验方法等技术文件,以便对混凝土质量形成进行全面全过程的控制。二)混凝土搅拌1、对组成混凝土的原材料在数量上有何要求? 答:应严格按施工配比进行准确称量,称量最大允许偏差应符合规定.即胶凝材料(水泥掺合料等)1%;外加剂1;骨料2,拌合用水1%。2、 搅拌前对粗细骨料的含水率有何要求?答:应严格测定含水率,准确测定含水量变化,以便及时调整施工配比。一般每班抽测二次,雨天应随时抽测,并按测定结果及时调整施工配比.3、 混凝土的搅拌有何要求?答:应采用卧轴式、形星式或逆流式强制搅拌机搅拌,采用电子计量系统计量原材料。宜先向搅拌机投入细骨料、
15、水泥、矿物掺合料,搅拌均匀后加入所需用水量,等砂浆充分搅拌后再投入粗骨料,充分搅拌后投入外加剂,并搅拌均匀.每阶段搅拌时间不宜少于30s,总搅拌时间不宜少于2min ,也不超过3min。4、 冬季搅拌混凝土有何规定?答:搅拌前应经热工计算,并经试拌确定水和骨料需预热的最高温度。预热应优先采用加热水的方法调整拌合物温度,但水加热温度不宜高于80,当加热水还不能满足要求时,也可将骨料进行均匀加热,其加热温度不应超过60。水泥、外剂、矿物料不得直接加热,可在使用前运入暖棚进行自然预热。骨料中不得混有冰,雪等结成冻块及易被冻裂的矿物质。5、 炎热季节搅拌混凝土有何要求?答:宜采取措施控制水泥的入搅拌机
16、温度不大于40,可采取在骨料堆场搭设遮阳棚,低温水搅拌混凝土等措施降低混凝土拌合物的温度,或尽量在傍晚或晚上搅拌混凝土。三)运输1、运输混凝土时对运输设备有何要求规定?答:应选用能确保浇筑连续进行,运输能力与搅拌能力相匹配的运输设备。不宜采用机动翻斗车,手推车长距离运输混凝土。长距离宜用搅拌车运输,近距离宜采用混凝土泵,混凝土斗或皮带运输。2、 运输过程中有何具体要求?答:应确保混凝土不发生离析,漏浆,严重泌水及坍落度损失过多等现象.当发生离析时,应在浇筑前对混凝土进行二次搅拌,但不得再次加水。3、 用吊斗运输时有何要求?答:吊斗出口到承接面的高度不得大于2m,吊斗底部的卸料门应开启方便,并不
17、得漏浆。4、 采用混凝土搅拌运输车运输有何要求?答:运输中宜以24r/min的转速搅动,到达浇筑现场时,应高速旋转2030s,再将混凝土拌合物喂入泵车受料斗或混凝土料斗中。5、 泵送混凝土时有何主要要求?答:有以下主要要求:(1)泵送管路起始段水平长度不应小于15m,除出口处使用软管外,其它部份均不得采用软管。管路应用支架、吊具等加以固定,不应与模板、钢筋接触,高温或低温环境下,管路应分别用湿帘和保温材料材覆盖.(2)一般情况下,泵送下料口应能移动,当下料口固定时,固定的间距不宜过大,一般不大于3m。(3)向下泵送混凝土时,管路与垂线的夹角不宜小于12;(4)混凝土宜在搅拌后60mim内泵送完
18、毕,且在1/2初凝时间前入泵,全部混凝土应在初凝前浇筑完毕。(5)因各种原因导致停泵时间超过15min,应每隔45mim开泵一次,使泵机进行正反转两个方向运动,同时开动料斗搅拌器,防止料斗中混凝土离析。如停泵时间超过45min,应将管中的混凝土清除,并用压力水或其它方法冲洗管内残留混凝土。(6)泵送混凝土前,应先用水泥浆或与泵送混凝土配合比相同,粗骨料减少50%的混凝土通过管道,当用活塞泵时,受料斗内应具有足够的混凝土,并不得吸入空气.6、 用带式运输机运送混凝土时有哪些规定?答:有如下规定:(1)传送带的倾斜度不应超过下表的规定:混凝土坍落度(mm)向上运送向下运送 401812408015
19、1080通过工艺试验确定传送带最大倾斜角度 表7(2)传送带运输速度不应超过12m/s 。(3)应尽量减少混凝土的转载次数和运输时间,混凝土从加水搅拌到入模的最长时间,应由试验室根据水泥初凝时间及施工气温确定并符合下表规定。(4)混凝土倒装、分配或倾注时,应采用滑槽,串筒或漏斗等金属类器具辅助进行。用木器具时,应内衬铁皮。混凝土拌合物运输时间限性(min) 表8气温T(C)无搅拌运输有搅拌运输20T30306010T2045755T106090四)混凝土浇筑1、混凝土浇筑前应做好哪些主要准备工作?答:1)应针对工程特点,施工环境条件制定浇筑方案,确定浇筑起点,进展方向,厚度和浇筑顺序.以及钢筋
20、保护层厚度的控制措施。2)按要求对不同基面采用相应方法清除干净,并不得有积水。检查钢筋保护层厚度和垫块的位置、数量及紧固程度,侧面、底面垫块至少为4个/m2,垫块绑扎丝头不得伸入保护层内。不得使用砂浆垫块,采用细石垫块时,其抗腐蚀能力和抗压强度应高于构件本体混凝土.当采用塑料垫块时,其耐碱和抗老化性能应良好,且抗压强度不低于50mpa。3)仔细检查模板,支架、钢筋、预埋件严密性和支撑程度,数量、位置。2、 在炎热气候条件下,浇筑混凝土有何要求?答:混凝土入模时的温度不宜超过30C。应避免模板和新浇混凝土受阳光直射,控制混凝土入模前模板和钢筋的温度及附近的局部气温不超过40C。当设计无要求时,混
21、凝土的入模温度宜控制在530C。3、 何种气温条件下应按冬季施工办理?答:当昼夜平均气温低于5C或最低气温低于3C时,应按冬季施工办理,混凝土的入模温度不应低于5C。4、在相对湿度较小,风速较大的环境下浇筑混凝土时有何要求?答:应采取适当的挡风及场地洒水、喷雾等,防止混凝土失水过快,应避免浇筑有较大暴露面积的混凝土构件。5、浇筑重要工程的混凝土时,应注意些什么?答:应定时测定混凝土温度及环境气温,相对湿度、风速等参数,并根据环境参数的变化及时调整养护方式。6、混凝土浇筑应连续进行,有哪些规定?答:因故间歇时,间歇时间应小于前层混凝土的初凝时间或能重塑的时间。不同混凝土的允许间歇时间应根据环境温
22、度、水泥性能、水胶比和外加剂类型等通过试验确定。当允许间歇超过时,应按浇筑中断处理,同时应按要求留置施工缝。并作出记录。7、 浇筑混凝土期间对支架、模板、钢筋、预埋件等有何要求?答:应设专人检查是否稳固,有无松动、变形、移位,并及时处理,保证其刚度、强度稳定性符合要求。8、 浇筑大体积混凝土对混凝土的温度有何要求?答:应在一天中气温较低时进行,混凝土的浇筑温度(振捣后50100mm深加处的温度)不宜高于28C。9、 浇筑大体积混凝土时对分层分段有何要求?答:应沿高度均匀分段,分层浇筑。分段数目宜减少,每段混凝土厚度应为1.52。0m,当横载面积在200m2以内时,分段不宜大于2段,当横载面积在
23、300m2以内时分段不宜大于3段,且每段面积不得小于50m2。段与段间的竖向施工缝应平行于结构较小载面尺寸方向,分段浇筑时,竖向施工缝应设置模板.上下两邻层中的竖向施工缝应互相错开。10在炎热季节浇筑大体积混凝土时有何要求?答:宜将混凝土原材料进行遮盖,避免日光曝晒,并用冷却水搅拌混凝土,或采用冷却骨料,搅拌时加冰屑等方法降低入模温度,或在混凝土内设冷却管通水冷却.11浇筑墩台混凝土对基底处理有何规定?答:基底为非粘性土或干土时,应湿润;基面为岩石时应润湿,并铺一层厚2030mm的水泥砂浆,在砂浆凝结前浇筑混凝土。12浇筑预应力构件有何规定?答:浇筑先张构件时,应避免振动器撞碰预应力筋;浇筑后
24、张结构时,应避免振动器碰撞预应力筋管道,预埋件等,以保证其位置、尺寸均符合设计要求.13浇筑隧道拱圈等长筒形混凝土结构时有何要求?答:应视具体情况按其长度方向分节浇筑,且分节界面应与拱的纵轴垂直.当连续浇筑拱肋或拱圈时,应自两拱脚向拱顶对称浇筑,当混凝土或钢筋混凝土拱肋或拱圈的跨度在16m及以内时,应一次连续浇完.当跨度大于16m时,应沿拱的跨度方向分段浇筑,各分段的界面应与拱肋中心践垂止。两邻接浇筑段之间应预留间隔槽.待各段混凝土浇筑完,且相邻段混凝土至少硬化7d后,方可由拱脚向拱顶依次对称浇筑。尽量采用坍落度较小的混凝土.当两测间隔槽浇筑完,且已浇筑的混凝土温度接近拱的设计浇筑温度时,方可
25、浇筑拱顶间隔中混凝土,封顶时的气温和混凝土温度应作好记录。14 深埋隧道二次衬砌作有何要求?答;一般应在围岩和初期支护变形基本稳定后进行,隧道周边变形速率明显下降并趋于缓和;或水平收敛(拱脚附近7d平均值)小于0.2mm/d,拱部下沉速率小于0.15mm/d;或累计位移值已达到极限相对位移值的80%以上;或初期支护表面裂隙(观察)不再继续发展时施作。15浅埋隧道与围岩及初期支护变形过大或变形不收敛的隧道衬砌有何规定?答:浅埋隧道应及早施作二次衬砌,且二次衬砌应予以加强。对围岩及初期支护变形过大或变形不收敛,又难以及时衬强时,可提前施作二次衬砌,此时二次衬砌应予以加强。16二次衬砌的施工顺序如何
26、?答:施工的顺序是仰拱超前,(超前距离宜保持3倍以上二次衬砌循环作业长度).墙拱整体浇筑,边墙基础高度设置的水平施工缝应避开剪应力最大的载面。仰拱底板混凝土应整体浇筑,一次成型。五)混凝土振捣1、 混凝土振捣宜用哪些振捣设备?答:宜用插入式振捣器垂直点振,也可采用插入式振捣器和附着式振捣器联合振捣。及表面平板振捣器振捣.振捣时应避免碰撞模板,钢筋和预埋件。2、 插入式振动器的移动间距,插入深度与模板的距离有何要求?答:移动的距离不宜大于振动器作用半经的1.5倍,且插入下层混凝土内的深度为50100mm,与侧模应保持50100mm的距离.3、 振捣混凝土的基本要求和振捣时间是如何规定的?答:应按
27、事先确定的工艺方式振捣混凝土,及时将入模的混凝土均匀振捣密实,不得随意加密振点和漏振,每点的振捣时间宜为2030s,以混凝土不再沉落,不出现气泡,表面泛浆为度。防止过振、漏振。4、 使用插入式振动器时应注意哪几方面基本要求?答:变换振捣棒在混凝土拌合物中的水平位置时,应边振动边竖向缓慢提出,不得将振动棒放在拌合物内平拖,不得用振动棒驱赶混凝土。5、 使用表面平板振动器移动距离有何要求?答:移动距离应能覆盖已振动部分的边缘。6、 附着式振动器设置距离有何要求?答:设置距离和振动能量应通过试验确定,并应与模板紧密接触连接.7、 混凝土浇捣完成后有何要求?答:应及时修整,抹平混凝土外露面,待定浆后再
28、抹第二遍并压光或拉毛,抹面时严禁洒水。并及时做好养护工作。六)混凝土的养护1、混凝土养护的意义及方法有哪些?答:养护的意义在于提供水泥水化作用必须的适当的温度,湿度条件,以保证正常的水化作用。混凝土养护不及时,不充分,易产生收缩裂缝、降低强度,而且影响混凝土的耐久性和其它各种性能。养护方法按其养护工艺分为自然养护和蒸汽养护两大类.自然养护又分为浇水养护,带膜养护,太阳能养护。2 浇水养护有何要求?答:当日平均气温高于5C时,对一般塑性混凝土应在浇筑后1012h内(炎夏时23h),干硬性混凝土浇筑后12h内,用适当的材料对混凝土表面加以覆盖并浇水养护。一般气候条件下,(15C左右)前3d内,白天
29、应每隔2h洒水一次,夜间洒水2次;3d后每昼夜至少洒水4次;高温、干燥、多风的条件下,洒水次数还要增加。3 对不同品种的水泥施工的不同结构的混凝土及不同的气温条件下,养护的时间有何规定?答:不同品种的水泥,不同的混凝土结构及气温环境条件,自然养护的时间也不一样。对采用硅酸盐水泥、普通水泥、矿碴水泥拌制的混凝土不得少于7d,火山灰水泥混凝土不得小于14d;矾土水泥混凝土不少于3d,掺有缓凝型外加剂或有抗渗性要求的混凝土不少于14d。不同混凝土养护的最低期限按下表规定执行.(见表9)不同混凝土潮湿养护的最低期限 表9混凝土类型水胶比大气潮湿(RH50),无风,无阳光直射大气干燥(RH50%),有风
30、,或阳光直射日平均气温T(C)潮湿养护期限(d)日平均气温T(C)潮湿养护期限(d)胶凝材料中掺有矿物掺和料0。455T10215T102810T201410T202120T1020T140。455T10145T102110T201010T201420T720T10胶凝材料中未掺矿物掺和料455T10145T102110T201010T201420T720T100.455T10105T101410T20710T201020T720T74 混凝土带模养护有何要求?答:可采取带模包裹,浇水,喷淋洒水或通蒸气等措施进行保温、保湿养护。要保证模板接缝处不至失水干燥.为保证顺利拆模,可在混凝土浇筑244
31、8h后,略微松开模板,并继续烧水养护至规定时间。5 混凝土拆模后应如何养护?答:应对混凝土采用蓄水,浇水或覆盖洒水等措施进行潮湿养护。也可在混凝土表面处于潮湿状态时,迅速采用麻布,草帘等材料将混凝土暴露面覆盖或包裹,再用塑料布或帆布等将麻布、草帘等保湿材料包裹。并保证包裹物完好无损,彼此衔接完整。内表面应具有凝结水珠,且应尽量延长包覆保湿养护时间.6 在任意养护时间内对水温有何要求?答:淋洒于混凝土表面的养护水温低于混凝土表面温度时,二者温差不得及大于15C。7 混凝土养护期间对温差有何要求?答:应注意采取保温措施,防止混凝土表面温度因环境因素影响而发生剧烈变化.混凝土的芯部与表层、表层与环境
32、间的温差不宜超过20C(载面较复杂时不宜超过15C),大体积混凝土施工前应制定严格的养护方案,控制混凝土内的温度满足设计要求。8 混凝土冬夏季拆模后,若天气发生骤然变化应采取何措施?答:应采取适当的保温(冬季)隔热(夏季)措施,防止混凝土产生过大的温差应力。9 混凝土采用喷涂养护液养护时应注意什么?答:应注意完整全面喷涂,确保不漏喷.10、混凝土拆模后可能与流动水接触,有何规定?答:应在混凝土与流动的地表水或地下水接触前采取有效的保温保湿养护措施养护14d以上,且确保混凝土获得75%以上的设计强度。养护结束后及时回填。11直接与海水或盐渍土接触的混凝土有何养护要求?答:应保证混凝土在强度达到设
33、计强度等级以前不受侵蚀,并尽可能推迟新浇混凝土与海水或盐渍土接触的龄期,一般不宜小于6周。12对于严重腐蚀环境下采用大掺量粉煤灰的混凝土结构或构件有何养护要求?答:在完成规定的养护期限后,如条件许可,在上述养护措施基础上仍应进一步适当延长潮湿养护时间。13对养护期间的温度监控有何要求?答:应对有代表性的结构进行温度监控,定时测量混凝土芯部、表层温度及环境气温、相对温度、风速等。并根据混凝土温度和环境参数的变化及时调整养护制度,严格控制混凝土内外温差。14当环境温度低于5C时有何要求?答:应禁止对混凝土表面进行洒水养护,此时,可在混凝土表面喷涂养护液,并采取适当的保湿措施进行保温养护。15混凝土
34、蒸汽养护分哪几个阶段,对温度有何要求?答:可分为静停、升温、恒温、降温四个阶段.静停期间应保持环境温度不低于5C,灌筑结束46h且混凝土终凝后方可升温,升温速度不宜大于10C/h,恒温期间混凝土内部温度不宜超过60C,最大不超过65C,恒温养护时间应根据构件脱模强度要求,混凝土配合比情况及环境条件等通过试验确定,降温速度不宜大于10C/h。16冬季施工用蒸汽加热法养护的混凝土,对水泥品种及养护温度有何要求?答:用蒸汽加热法养护的混凝土,当采用快硬硅酸盐水泥、硅酸盐水泥和普通硅酸盐水泥时,养护温度不得高于60C。17冬季施工采用电热法养护的混凝土有何要求?答:当结构的表面系数小于15m1时,养护
35、温度不宜高于40C;当结构的表面系数大于15m-1时,养护温度不宜高于35C。18恒温养护有何要求?答:恒温养护结束后,表面系数等于或大于6m-1的结构,降温速度不得大于15C/h;表面系数小于6m-1的结构,降温速度不得大于5C/h。19当采用电热法养护混凝土时,有何规定?答:1)所有混凝土外露面覆盖后,方可通电加热。2)必须采用交流电,电极布置应保证混凝土的温度均匀。达到设计强度的50%时,应停止通电加热.3)工作电压宜采用50110V。每立方米混凝土内钢筋用量不大于50 kg时,工作电压也可采用120220V,严禁采用工作电压大于380V的电源.4)养护过程中应观察混凝土表面的温度。当表
36、面开始干燥时,应暂停通电,并以温水湿润混凝土表面。5)掺用减水剂的混凝土,应经试验确认电热法养护对其强度无影响后,方可采用.20当采用暖棚法养护混凝土时有何要求?答:当采用暖棚法养护混凝土时,棚内底部温度不低于5C,且混凝土表面应保持湿润;采用燃煤加热时,应将烟气排出棚外。七)混凝土拆模1、混凝土拆模时的强度有何要求?答:拆模时的强度应符合设计要求,当设计未提出要求时,应符合下列规定:1)侧模应在混凝土强度达到2.5MPa以上,且其表面及棱角不因拆模而受损时,方可拆除.2)底模应在混凝土强度符合下表规定后,方可拆除。3)芯模或预留孔洞的内模应在混凝土强度能保证构件和孔洞表面不发生塌陷和裂缝时,
37、方可拆除。折除底模时所需混凝土达到的强度 表10结构类型结构跨度达到混凝土设计强度的百分率()板、拱25028758100梁8758100悬臂梁(板)27521002、 混凝土拆模时对温度有何要求?答:混凝土内部开始降温以前及混凝土内部温度最高时不得拆模。一般情况下,结构或构件芯部混凝土与表层混凝土间的温差,表层混凝土与环境间的温差大于20C(预应力箱梁和载面较为复杂时,温差大于15C)时不宜拆模.大风或气温急剧变化时不宜拆模。在环境温度低于0C时不宜拆模.在炎热和大风干燥季节,应采取逐段拆模,边拆边盖的拆模工艺。3、 冬季对拆模有何基本要求?答:混凝土已达到拆模的强度要求,并符合抗冻的强度规
38、定后,方可拆模。4、 冬季施工拆模时,对混凝土与环境温度有何要求?答:混凝土与环境温差不得大于15C,当温差在10C以上,但低于15C时,拆除模板后的混凝土表面应采用临时覆盖措施。5、 冬季用外部热源加热养护的混凝土,养护完后的环境气温仍在0C以下时,拆模有何要求?答:应待混凝土冷却至5C以下,且混凝土与环境之间的温差不大于15C后,方可拆除模板。6、 拆模的顺序如何?答:拆模宜按立模顺序逆向进行,不得损伤混凝土,并减少模板破损。7、 拆除拱架,拱圈及跨度大于8m的梁式结构模板或特殊设计的模板有何要求?答:应按设计要求的程序及措施制定具体方案进行拆除.8、 拆模时对养护工作有何要求?答:不得影
39、响或中断混凝土的养护工作。9、 拆模后的混凝土结构承受全部设计荷载的强度有何要求?答:应在混凝土达到100的设计强度后,方可承受全部设计荷载.四、混凝土缺陷处理1、当混凝土拆模后表面有缺陷或不良外观时应如何处理?答:如表面有粗糙、不平整、蜂窝、孔洞、蔬松麻面和缺棱掉角等缺陷或不良外观时,应认真分析产生的原因,及时报告监理和业主,不得自行处理。经分析不危及结构或构件的使用性能和耐久性时,可采用经有关部门批准的技术方案进行修补处理。2、 对混凝土表面的缺陷的修补质量有何要求?答:修补或填充的混凝土应与本体混凝土紧密结合,养护干燥后,所有填充物应坚固,无收缩开裂或产生鼓形区。表面平整且与相邻表面平齐
40、,达到工程技术规范要求的相应等级及标准的要求。修补后的混凝土的耐久性应不低于本体混凝土.3、 对模板成型的混凝土表面可否粉刷?答:除监理工程师批准外,不允许粉刷。五、预应力混凝土工程:一)后张法预留孔道1、 在后张法预应力混凝土结构中,预留预应力筋孔道的方法有哪几种?答:宜由浇筑在混凝土中的金属波纹管或高密度聚乙烯波纹管制成,也可采取胶管抽芯、钢管抽芯及金属伸缩套管抽芯等方法预留.2、预留孔道的管道质量有何要求?答:浇筑在混凝土中的管道不允许有漏浆现象.管道应具有足够的强度,使其在混凝土的重量作用下能保持原有的形状,且能按要求传递粘结力。管道的材质不应与混凝土,预应力筋或水泥浆产生不良的化学反
41、应。3、金属管道有何质量要求?答:金属管道宜采用镀锌材料制作,并具有良好的柔韧性、耐磨性和绝缘性能,其性能应符合预应力混凝土用金属螺旋管(JG/T3013)的要求。2、 高密度聚乙烯波纹管有何质量要求?答:高密度聚乙烯波纹管的制作材料和管道性能应符合规定要求。波纹管的波峰和纵向接缝处壁厚:对于内径100mm的管,壁厚不小于2.0mm;对于内径100mm的管,壁厚不小于2。5mm 。3、 预留孔道有何要求?答:预留孔道的尺寸,位置应正确,孔道应平顺,要有可靠的定位措施,端部的预埋钢垫板应垂直孔道中心线。4、 管道的安装定位有何要求?答:管道安装前,应按设计规定的管道坐标进行放样,采用定位钢筋固定
42、法将管道牢固的固定在模板内的设计位置,确保管道在混凝土浇筑期间不产生位移。固定各种成孔管道的定位钢筋的间距,对于钢管不宜大于1m,对于波纹管不宜大于0.8m,对于胶管不宜大于0.5m,对于曲线管道宜适当加密。5、 管道接头连接有何要求?答:金属管道接头处的连接管宜采用大一个直径级别的同类管道,其长度宜为被连接管道内径的57倍。连接时应不使接头处产生角度变化,在混凝土浇筑期间不发生转动或移位,并应缠裹紧密,防止水泥浆渗入.高密度聚乙烯波纹管应采用专用焊接机进行焊接,或采用本身具有密封性能且带有观察管的塑料结构连接器连接。6、 管道锚垫板的连接有何要求?答:应采用同一材料、同一规格的连接头连接,连
43、接后用密封胶封口。9、管道与排气管连接有何要求?答:应采用带有排气管的密封连接器连接,其密封性能应满足真空度要求.10管道的压浆孔、排气、排水孔有何要求?答:所有管道均应设压浆孔,在最高点设排气孔,需要时还应在最低点设排水孔。压浆管、排气管和排水管应是最小内径为20mm的标准管或适宜的塑料管,与管道之间的连接应采用金属或塑料结构扣件,长度应满足从管道引出结构物以外。所有管道的压浆孔、抽气孔应设在锚座上,排气孔应设在锚具的附件上.11、道位置的允许偏差符合下表要求?(见表11) 梁体管道安装位置的允许偏差 表11项次检查项目允许偏差(mm)检查方法1坐 标梁长方向30尺 量梁高方向6梁宽方向62
44、间 距同排6尺 量12处于氯盐环境下的后张法预应力混凝土结构,预留管道有何规定?答:预留管道应采用塑料波纹管。13管道在模内安装完毕后还应注意什么? 答:安装完毕后,应将其端部盖好,防止水和其它杂物进入。 二)后张孔道压浆1、压浆浆体材料的配制有何要求?答:浆体宜用净浆,孔道空隙较大时也可采用细砂砂浆。浆体中一般应掺入适量减水剂、缓凝剂或引气剂等外加剂,也可掺入粉煤灰以提高浆体的工作性和密实性,加入钢筋阻锈剂以提高浆体的防护性能,加入微膨胀剂以保证浆体的密实性,但不得加入铝粉或含有氯化物等有害成分的外加剂.浆体的水灰比应低于本体混凝土,且不大于0。35.2、浆体应具何性能?答:浆体应具有流动性好、不泌水、无收缩、可灌时间满足施工工艺要求的性能。在施工环境温度下,浆体在6h内应保持可灌性,并基本不泌水。即使早期有少许泌水,在密封状态下24h内应能被浆体重新吸收。浆体终凝时间不大于24h.3、浆体性能测试的项目有哪些?答:应测试流动度,流动度的运时变化与温度的敏感性,压力引起的最大泌水量及强度发展速率等。灌浆料的流动度应在施工前和施工中按规定的方法进行测定。4、 浆体流动度的试验如何?答:将专用的试验漏斗调整放平,关上底口活门,将搅拌均匀的水泥浆倒入漏斗内,直至表面触及点测规下端。(1725mL)
