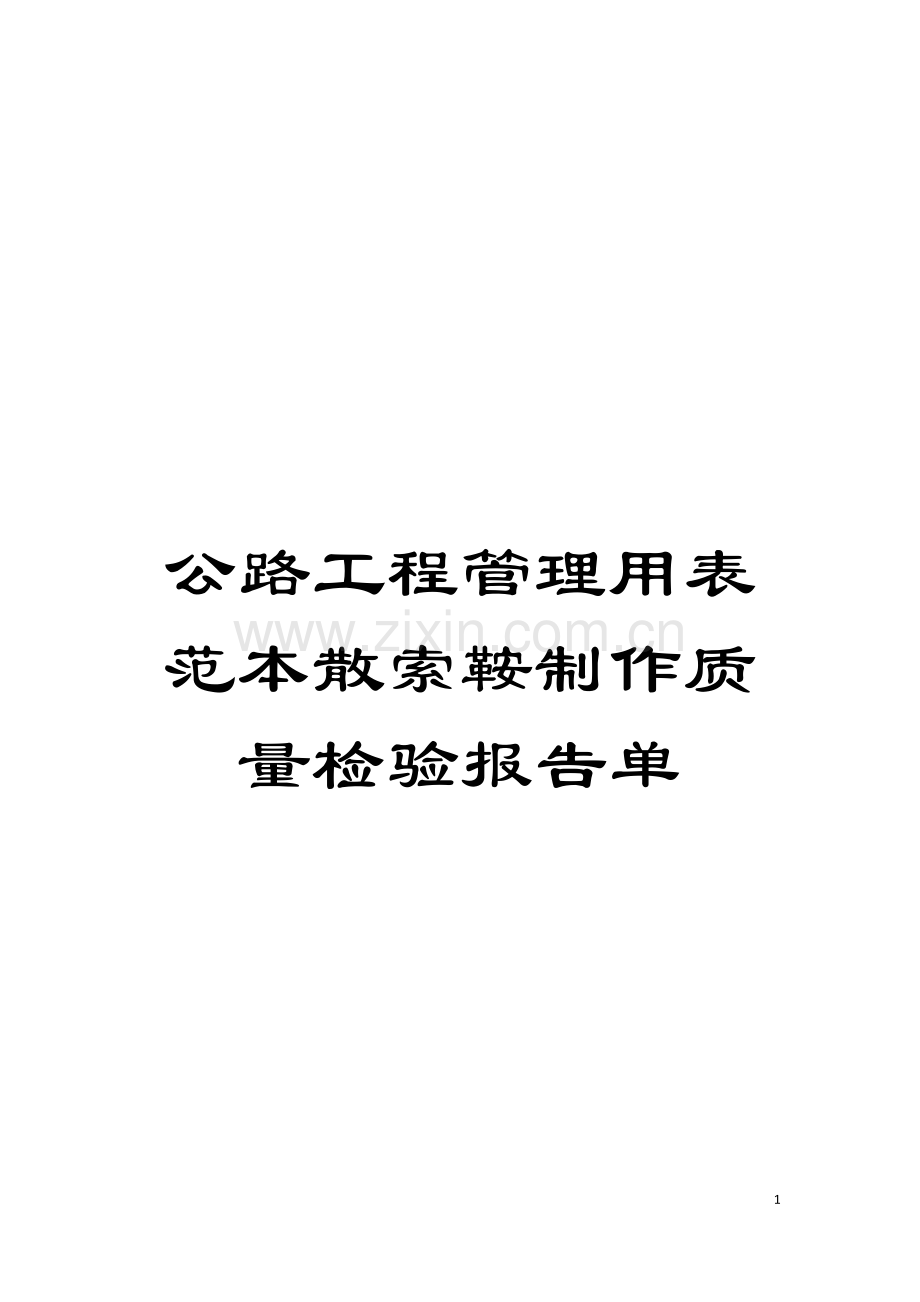

公路工程管理用表范本散索鞍制作质量检验报告单

3

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

公路工程管理用表 检验表130

散索鞍制作质量检验报告单
工程名称: 合同号:
承包单位: 编 号:
监理单位: 检验单位:
分项工程名称

工程部位

施工时间

桩 号

图纸号

检验时间

检查项目
规定值或
允许偏差
检查方法
和频率
检 验 结 果
备 注
平面度
0.08mm/1000mm且0.5mm/全平面
量具: 检查摆轴平面、 底板下平面、 中心索槽竖直平面

支承板平行度(mm )
≤0.5
量具

摆轴中心线与索槽中心平面的垂直度偏差(mm )
＜3
机床检查

摆轴接合面与索槽底面的高度偏差(mm )
±2
直尺、 拉尺

鞍槽轮廓的圆弧半径偏差(mm)
±2mm/1000 mm
数控机床检查

各槽宽度、 深度偏差(mm)
+1/全长及累计误差+2
样板、 游标卡尺、 深度尺

各槽对中心索槽的对称度(mm)
0.5
数控机床检查

各槽曲线平面、 立面角度偏差(°)
0.2
数控机床检查

加工后鞍槽底部及侧壁厚度偏差(mm)
±10
尺量: 各不少于3处

防护层厚度(μm)
不小于设计
测厚仪: 每检测面10点

外观鉴定

质量评定
合格
不合格
承包人签字: 年 月 日 监理工程师签字: 年 月 日
青海省公路建设管理局印制
