浙江省公路水运工程工地试验室技术考核实施细则模板.doc

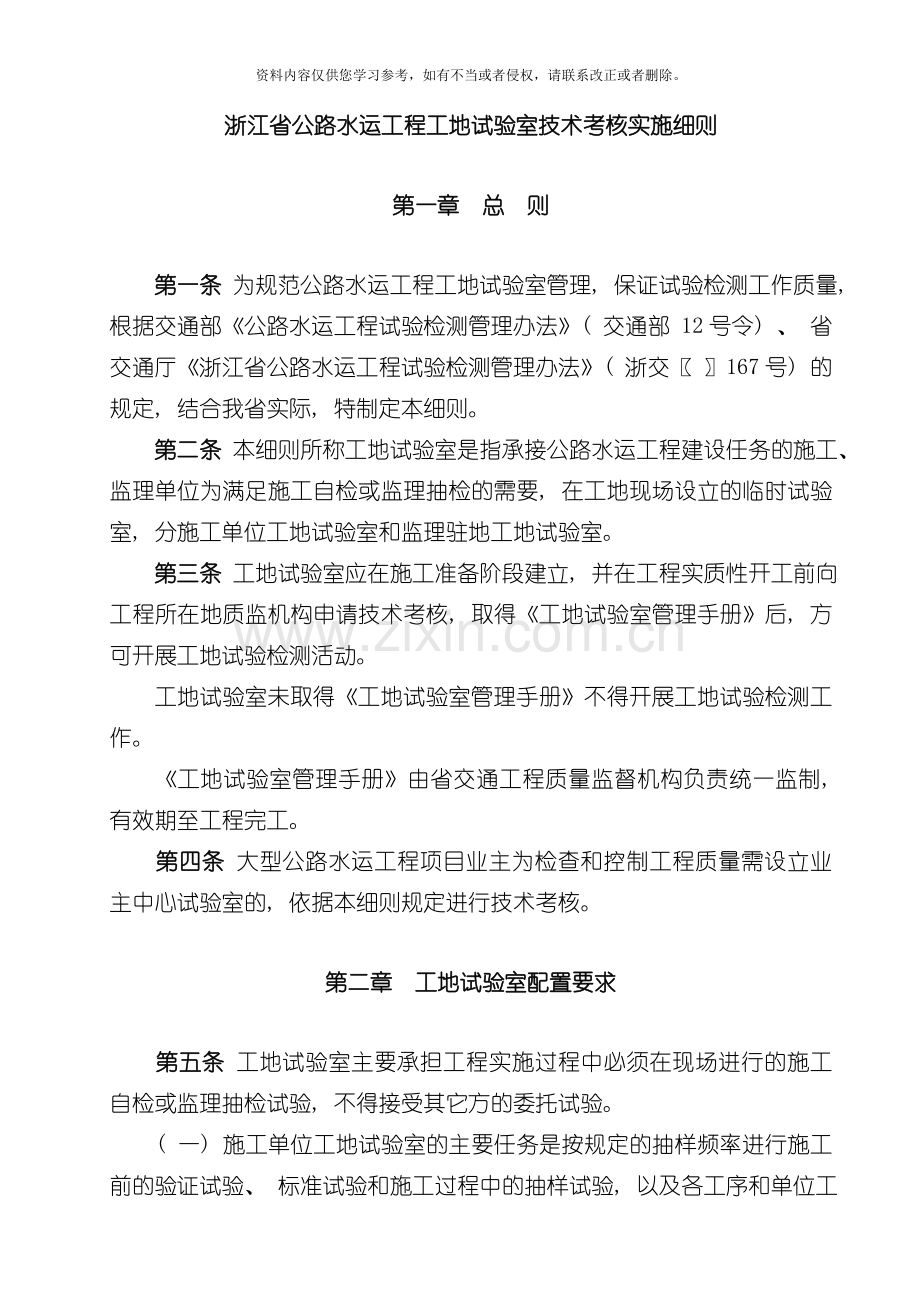

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。浙江省公路水运工程工地试验室技术考核实施细则第一章 总 则第一条 为规范公路水运工程工地试验室管理, 保证试验检测工作质量, 根据交通部公路水运工程试验检测管理办法( 交通部 12号令) 、 省交通厅浙江省公路水运工程试验检测管理办法( 浙交 167号) 的规定, 结合我省实际, 特制定本细则。第二条 本细则所称工地试验室是指承接公路水运工程建设任务的施工、 监理单位为满足施工自检或监理抽检的需要, 在工地现场设立的临时试验室, 分施工单位工地试验室和监理驻地工地试验室。第三条 工地试验室应在施工准备阶段建立, 并在工程实质性开工前向工程所在地质监机构申请技术考核, 取得工地试验室管理手册后, 方可开展工地试验检测活动。 工地试验室未取得工地试验室管理手册不得开展工地试验检测工作。 工地试验室管理手册由省交通工程质量监督机构负责统一监制, 有效期至工程完工。第四条 大型公路水运工程项目业主为检查和控制工程质量需设立业主中心试验室的, 依据本细则规定进行技术考核。第二章 工地试验室配置要求第五条 工地试验室主要承担工程实施过程中必须在现场进行的施工自检或监理抽检试验, 不得接受其它方的委托试验。( 一) 施工单位工地试验室的主要任务是按规定的抽样频率进行施工前的验证试验、 标准试验和施工过程中的抽样试验, 以及各工序和单位工程完工后的验收试验。( 二) 监理单位工地试验室的主要任务是按规定的抽检频率进行平行试验、 抽检试验, 对施工单位的标准试验、 工艺试验、 验收试验实施全过程监督, 并按抽查频率进行独立试验。监理旁站后应随即在试验原始记录上签字确认, 不得事后补签。( 三) 工地试验室无能力检测的项目参数应委托符合条件的试验检测机构进行检测。第六条 工地试验室应根据工程建设规模和特点、 母体检测机构授权业务范围及”工地试验室配置要求”( 附件一) , 确定试验检测项目参数、 合理配备试验仪器设备和试验检测人员。第七条 未取得公路或水运工程试验检测等级证书的施工单位、 监理单位, 其工地试验室必须由符合条件的第三方试验检测机构授权。第八条 项目业主在编制施工或监理招标文件时, 应根据工程实际及本细则规定, 明确工地试验室的规模、 配置。不应提出过高要求。第九条 工地试验室应建立试验检测台帐( 附件二) , 负责人及试验检测人员应符合以下条件: ( 一) 承担高速公路、 一级公路、 独立大桥或大型水运工程施工(或监理)任务的工地试验室负责人应具备试验检测工程师资格或具备五年以上试验检测工作经历的试验检测员资格且具有中级( 或以上) 技术职称。( 二) 承担二级及以下公路工程或中、 小型水运工程施工(或监理)任务的工地试验室负责人应具备三年以上试验检测工作经历, 具备试验检测员资格。第十条 工地试验室试验检测人员的配备应根据工程规模及所承担的试验检测工作量确定, 一般不应少于35人, 其中持证人员不得少于3人。第十一条 工地试验室可根据试验检测任务的需要, 配备适当数量的试验检测辅助人员, 从事试验检测活动的辅助性工作。辅助人员不得单独从事试验检测活动。试验检测辅助人员应经过专门的岗位业务培训且考核合格。第十二条 工地试验室仪器设备的配置应满足相应项目参数( 附件一) 的要求。机电、 房建、 交通安全设施等附属工程, 其工地试验可根据工程量情况由业主委托等级试验室开展试验检测工作。第十三条 工地试验室应满足现行国家及行业标准对试验检测环境及仪器设备的要求, 用房面积应满足试验工作需要且布局合理。第十四条 工地试验室应建立健全各项试验检测制度, 落实试验检测质量责任制, 内容包括: ( 一) 试验室负责人及试验检测人员岗位责任制; ( 二) 仪器设备的标定 (或自校)、 使用、 维修及保养制度; ( 三) 试验检测原始记录的填写、 计算、 复核制度; ( 四) 试验检测报告分析、 审核、 签发及档案管理制度; ( 五) 外委试验取样、 送样及报告传递管理制度。第三章 考核程序及管理第十五条 工地试验室由各市交通工程质量监督机构组织实施技术考核。考核必须二人以上参加。高速公路、 大型水运项目的工地试验室考核, 必要时厅质监局派员参加。 第十六条 工地试验室技术考核的主要内容: ( 一) 工地试验室仪器设备的计量检定情况及仪器设备配备的适用性、 配套性能否满足要求; ( 二) 工地试验室布置的合理性及标准养护室是否满足要求; ( 三) 工地试验检测人员资格条件及配备数量能否满足要求; ( 四) 工地试验室各项管理制度是否健全; ( 五) 申请的试验检测项目参数是否在授权的范围之内; ( 六) 核对每项试验检测参数相应的仪器、 设备其精度、 量程是否满足要求; ( 七) 外委试验内容及受委托单位是否符合要求; ( 八) 有无相关的现行试验检测规程、 标准、 规范; ( 九) 各项试验检测台帐是否建立, 原始记录及试验报告格式是否统一, 有无试验检测数据处理软件等。第十七条 技术考核程序工地试验室技术考核分材料初审、 现场考核二个阶段进行。( 一) 材料申报。申请人向本地区市质监机构提交工地试验室技术考核申请材料一式二份( 附件三) 。 ( 二) 材料初审。市交通工程质量监督机构接到申请后对材料的真实性和完整性进行审查。经审查符合条件的, 应在接到申请材料后7个工作日内进行现场考核; 不符合条件的应退回申请材料并告知理由。( 三) 现场考核。现场考核由考核组组长负责, 考核组对工地试验室的质量管理体系和业务能力进行全面核查, 并作出客观、 公正的技术评价。内容包括: 1、 对本细则第十六条的有关内容进行现场核查确认; 2、 经过现场试验、 现场提问等形式, 抽查不少于50%的试验检测人员, 进行业务知识和实际操作能力的考核; 3、 考核组提出技术考核评审报告( 附件四) ; 4、 对考核中存在的问题, 考核组下发抽查意见书, 并落实整改工作。( 四) 市质监机构根据考核意见确认试验检测项目参数, 核发工地试验室管理手册。第十八条 现场考核不合格的工地试验室, 应按要求进行整改, 整改完善后重新申报, 整改期一般不少于7天。第十九条 工地试验室有下列行为的, 质监机构应当责令限期整改, 暂停部分工地试验检测项目, 情节严重的取消工地试验室工地试验室管理手册, 停止其检测活动: 1、 超越业务范围出具试验检测报告的; 2、 核准的试验检测仪器设备未经批准移作她用的; 3、 违规分包、 转包试验检测任务的; 4、 采用无效的技术标准、 规范、 规程的; 5、 试验检测设备超出计量检定周期的或设备有故障不能保证精度的; 6、 未按规定留样或保存样品的; 7、 未按规定建立各项试验检测台帐的; 8、 弄虚作假、 捏造数据, 伪造试验检测报告的; 9、 玩忽职守, 营私舞弊, 造成试验检测工作差错影响工程质量, 并造成严重损失的。第二十条 暂停部分工地试验检测项目参数或被取消工地试验室管理手册的工地试验室, 其工地涉及的相关施工自检或监理抽检工作应就近委托符合条件的检测机构进行, 委托合同应报项目业主、 质监机构备案。第四章 其 它第二十一条 被取消工地试验室管理手册的, 对其母体试验检测机构给予相应处罚。第二十二条 混凝土构件预制场、 沥青混合料拌和站等场所根据需要可设立专项工地试验室。专项工地试验室应纳入施工单位和监理工地试验室的统一管理。第二十三条 施工过程中如需增加检测项目参数的, 应按本细则规定进行增项申请的技术考核。第二十四条 工地试验室人员及设备更换、 增减或场所变更等需报送所在地市交通工程质量监督机构。第二十五条 本细则自发布之日起执行。 附件: 1、 工地试验室配置要求; 2、 工地试验室试验检测台帐目录; 3、 工地试验室技术考核申请表格式; 4、 工地试验室考核评审报告格式。附件一 公路工程工地试验室仪器设备配备基本要求试验检测项目( 参数) 必备的仪器设备备注通用1、 含水量( 土、 集料、 混合料) 2、 筛分( 粗细集料、 砂砾、 宕渣) 3、 混凝土、 砂浆试件制作4、 集料含泥量、 泥块含量、 针片状含量、 密度, 细集料云母含量5、 路基路面及桥面平整度6、 结构层厚度、 宽度、 横坡度7、 结构构件外形尺寸8、 工程产品外观及外形尺寸( 锚具、 支座、 伸缩缝、 标志等) 1、 标准筛2、 天平( 感量0.01、 0.1、 1.0克各1台) 3、 浸水天平( 感量1g) 4、 案称或电子称( 感量1g) 5、 恒温干燥箱6、 游标卡尺( 除路基工程) 7、 针片状规( 水泥混凝土工程) 8、 三米直尺9、 钢卷尺、 钢直尺10、 容量瓶、 烧杯、 瓷盘、 容积筒、 铝盒等若干11、 混凝土、 砂浆试模若干路基工程1、 环刀法压实度( 含土的容重、 含水量) 2、 土的液塑限3、 宕渣筛分、 含泥量4、 重型击实5、 宕渣综合毛体积密度6、 灌砂法压实度、 回弹弯沉7、 水泥浆比重( 有水泥搅拌桩工程) 8、 石灰剂量( 灰土路基) 1、 环刀若干( 含取土器) 2、 液塑限联合测定仪3、 重型击实仪4、 脱模器5、 灌砂筒( 150) 6、 贝克曼梁2支( 含百分表) 7、 泥浆比重计( 有水泥搅拌桩工程) 8、 直读式测钙仪( 或滴定装置) 路面基层1、 基层材料塑性指数2、 重型击实试验 3、 石灰或水泥剂量4、 7d无侧限抗压强度5、 基层压实度、 回弹弯沉6、 半刚性基层取芯1、 液塑限测定仪2、 重型型击实仪3、 直读式测钙仪( 或滴定装置) 4、 路面材料强度仪5、 反力框架、 千斤顶 (或200T压力机)、 脱模器6、 灌砂筒( 150) 7、 取芯机9、 贝克曼梁2支( 含百分表) 10、 标准养护室(箱) 石灰或水泥剂量、 7d无侧限抗压强度外委试验时, 应满足延时时间的要求。沥青砼路面1、 粗集料粘附性; 细集料砂当量、 棱角性、 亚甲蓝试验2、 沥青三大指标3、 洒布法沥青用量4、 沥青混合料油石比、 稳定度、 流值、 级配5、 路面取芯6、 路面摆值、 构造深度、 渗水系数、 压实度、 弯沉1、 砂当量仪、 棱角性仪2、 沥青针入度仪、 延度仪、 软化点仪3、 马歇尔试验仪4、 沥青抽提仪5、 路面摆值仪、 渗水仪、 铺砂仪7、 恒温水浴, 电炉8、 沥青温度计、 红外线温度测定仪9、 取芯机10、 贝克曼梁2支( 含百分表) 水泥砼路面1、 水泥标准稠度用水量、 凝结时间、 安定性2、 混凝土塌落度、 凝结时间3、 路面取芯4、 路面构造深度1、 净浆搅拌机、 维卡仪、 雷氏夹膨胀仪、 沸煮箱2、 砼塌落度筒、 贯入阻力仪3、 铺砂仪4、 取芯机5、 标准养护( 箱) 室。公路工程工地试验室仪器设备配备基本要求( 续) 试验检测项目( 参数) 必备的仪器设备备注桥涵工程1、 水泥标准稠度用水量、 凝结时间、 安定性2、 泥浆比重3、 混凝土塌落度、 凝结时间4、 水泥浆性能指标 ( 预应力工程) 5、 回弹法测强6、 锚具及支座外观、 外形尺寸6、 砌石工程平整度、 垂直度或坡度7、 钢筋保护层厚度1、 净浆搅拌机、 维卡仪、 雷氏夹膨胀仪、 沸煮箱2、 泥浆比值计3、 砼塌落度筒、 贯入阻力仪4、 水泥浆泌水率仪、 稠度仪( 预应力工程) 5、 二米直尺、 垂球、 坡度尺6、 混凝土回弹仪7、 标准养护( 箱) 室8、 钢筋保护层厚度测定仪交通安全设施工程1、 标线厚度、 标线逆反射系数2、 标志立柱竖直度、 涂锌层厚度3、 反光标志逆反射系数 4、 波形梁护栏( 立柱) 厚度、 涂层厚度1、 标线厚度测量块2、 标线逆反射系数测定仪3、 涂层厚度测定仪4、 标志板逆反射系数测定仪5、 锤球、 钢直尺注: 1、 本表所列以外的试验检测项目( 或参数) , 应委托符合条件的试验检测机构进行检测。2、 简易工地试验可将表中带的试验检测项目( 或参数) 委托符合条件的试验检测机构检测, 相应带的仪器设备能够不配置。水运工程工地试验室仪器设备配备基本要求试验检测项目( 参数) 必备的仪器设备备注通用1、 含水量( 土、 集料、 混合料) 2、 粗细集料筛分3、 混凝土、 砂浆试件制作4、 集料含泥量、 泥块含量、 针片状含量、 密度, 细集料云母含量5、 结构、 构件外形尺寸6、 工程产品外观及外形尺寸( 锚具、 支座、 伸缩缝、 标志、 护弦等) 1、 标准筛2、 天平( 感量0.01、 0.1、 1.0克各1台) 3、 浸水天平( 感量1g) 4、 案称或电子称1台( 感量1g) 5、 恒温干燥箱6、 游标卡尺7、 针片状规( 水泥混凝土工程) 8、 钢卷尺、 钢直尺9、 容量瓶、 烧杯、 瓷盘、 容积筒、 铝盒等若干10、 混凝土、 砂浆试模若干航道及护岸工程1、 环刀法密实度2、 重型击实3、 护岸表明平整度、 垂直度或坡度4、 护岸结构尺寸1、 环刀若干( 含取土器) 2、 重型击实仪3、 脱模器4、 二米直尺、 垂球、 坡度尺5、 取芯机道路及堆场1、 粗集料粘附性; 细集料砂当量、 棱角性、 亚甲蓝试验2、 沥青三大指标3、 洒布法沥青用量4、 沥青混合料油石比、 稳定度、 流值、 级配5、 路面取芯6、 厚度、 宽度、 平整度、 压实度、 弯沉1、 砂当量仪、 棱角性仪2、 沥青针入度仪、 延度仪、 软化点仪3、 马歇尔试验仪4、 沥青抽提仪6、 恒温水浴, 电炉7、 沥青温度计、 红外线温度测定仪8、 取芯机9、 三米直尺10、 贝克曼梁2支( 含百分表) 码头及桥梁工程1、 水泥标准稠度用水量、 凝结时间、 安定性2、 泥浆比重3、 混凝土塌落度、 凝结时间4、 水泥浆性能指标( 预应力工程) 5、 回弹法测强6、 钢筋保护层厚度1、 净浆搅拌机、 维卡仪、 雷氏夹膨胀仪、 沸煮箱2、 泥浆比值计3、 砼塌落度筒、 贯入阻力仪4、 水泥浆泌水率仪、 稠度仪( 预应力工程) 5、 混凝土回弹仪6、 钢筋保护层厚度仪7、 标准养护( 箱) 室注: 1、 本表所列以外的试验检测项目( 或参数) , 应委托符合条件的试验检测机构进行检测。2、 简易工地试验可将表中带的试验检测项目( 或参数) 委托符合条件的试验检测机构检测, 相应带的仪器设备能够不配置。附件二工地试验室试验检测台帐目录序号名称表格编号备 注一工地试验室管理台帐( 浙检工) SGL-1工地试验室试验人员一览表( 浙检工) SGL-001人员变化随时更新2工地试验室主要仪器设备一览表( 浙检工) SGL-002设备变化或检定后随时更新3工地试验室试验检测报告登记表( 浙检工) SGL-003每天登记4外委检测试验台帐( 浙检工) SGL-004外委试验时随时登记5试验检测不合格台帐( 浙检工) SGL-005有不合格情况随时登记6试验仪器设备使用、 维护台帐( 浙检工) SGL-006设备使用、 维护台帐登记7标准养护室( 箱) 温、 温度记录( 浙检工) SGL-007温、 温度记录异常情况8水泥砂浆、 净浆试件入库台帐( 浙检工) SGL-008砂浆、 净浆试件养护情况登记9水泥混凝土试件入库台帐( 浙检工) SGL-009水泥混凝土试件养护情况 二原材料进场检验台帐( 浙检工) STZ-1路基填料( 宕渣) 进场检验台帐( 浙检工) STZ-001进场检验时当天登记2水泥砼用粗集料进场检验台帐( 浙检工) STZ-002进场检验时当天登记3水泥砼用细集料进场检验台帐( 浙检工) STZ-003进场检验时当天登记4沥青路面用粗集料进场检验台帐( 浙检工) STZ-004进场检验时当天登记5沥青路面用细集料进场检验台帐( 浙检工) STZ-005进场检验时当天登记6钢筋进场检验台帐( 浙检工) STZ-006进场检验时当天登记7钢绞线进场检验台帐( 浙检工) STZ-007进场检验时当天登记8水泥进场检验台帐( 浙检工) STZ-008进场检验时当天登记9沥青进场检验台帐( 浙检工) STZ-009进场检验时当天登记10支座进场检验台帐( 浙检工) STZ-010进场检验时当天登记11锚夹具进场检验台帐( 浙检工) STZ-011进场检验时当天登记12焊接钢筋( 焊接头) 检验台帐( 浙检工) STZ-012进场检验时当天登记 三标准试验台帐( 浙检工) SBZ-1标准击实试验台帐( 浙检工) SBZ-001试验后随时登记2综合毛体积密度试验台帐( 浙检工) SBZ-002试验后随时登记3 集料级配试验台帐 ( 浙检工) SBZ-003试验后随时登记4混凝土砂浆配合比设计台帐( 浙检工) SBZ-004试验后随时登记5沥青混合料配合比设计台帐( 浙检工) SBZ-005试验后随时登记四试验检测统计汇总表( 浙检工) STJ-1路基分层压实度检测结果统计汇总表 ( 浙检工) STJ-001施工时每天汇总2基层( 底基层) 检测结果统计汇总表( 浙检工) STJ-002施工时每天汇总3基层( 底基层) 强度检测统计汇总表( 浙检工) STJ-003每一结构层完工后进行汇总4基层( 底基层) 灰剂量检测统计汇总表( 浙检工) STJ-004每一结构层完工后进行汇总5砼抗压强度统计汇总表( 浙检工) STJ-005每月5日前汇总上月数据 6砼弯拉强度统计汇总表 ( 浙检工) STJ-006每月5日前汇总上月数据 7沥青路面试验段检验结果汇总表( 浙检工) STJ-007开工报告附本表, 并报质监站8沥青混合料检验结果汇总表( 浙检工) STJ-008施工时每天汇总9沥青路面压实度统计表 ( 浙检工) STJ-009施工时随时统计工地试验室试验检测人员一览表 【省局】SGL-001项目名称: 合同段: 试验室名称: 序号姓 名岗位身份证号学 历所学专业职 称试验工作年限检测资格检测专业检测证书编号监理资格监理资格证书编号备注一、 检测人员核准情况1 234567二、 检测人员更换情况123456试验室负责人: 统计: 日期: 年 月 日注: 有关学历、 技术职称、 检测资格、 监理资格及身份证复印件依次整理装订成册, 原件随身携带随时备查。工地试验室主要仪器设备一览表 【省局】SGL-002项目名称: 合同段: 试验室名称: 设备编号设备名称型号规格生产厂家数量量程准确度检定日期检定单位合格证编 号启用日期下次检定日期 备 注 试验室负责人: 统计: 日期: 年 月 日注: 所有的检定合格证书原件应依次整理后保存于工地试验室随时备查。委托检测台帐 项目名称: 主检项目: 序号委托日期样品名称使用部位强度等级检测内容浇筑日期试验日期数量检测机构名称检测等级计量认证情况检测结果检测报告取( ) 否( 空) 备注12345678委托检测台帐 项目名称: 主检项目: 序号委托日期样品名称使用部位规格型号检测内容数量检测机构名称检测等级计量认证情况检测结果检测报告取( ) 否( 空) 备注12345678委托检测不合格台帐 序号登记日期检测报告编号不合格内容及数量工程名称及部位 处理意见上报日期最终处理结果备注登记人123456789101112131415【省局】SGL-006试验仪器设备使用、 维护台帐试验室名称: 施工单位: 监理单位: 第 页 共 页序号日期试验项目设备状况维护情况记录异常情况记录记录人运转前运转后1234567891011121314151617181920【省局】SGL-007标准养护室( 箱) 温、 湿度记录试验室名称: 施工单位: 监理单位: 年 月日实测备注检查人日实测备注检查人温度湿度温度湿度11721831942052162272382492510261127122813291430153116注: 要求每天记录二次, 一般上午和下午各记一次。 水泥砂浆、 净浆试件制作台帐工程名称: 序号工程部位或桩号试件尺寸(cm)设计强度组数制件日期记录人员备注17.077.077.0727.077.077.0737.077.077.0747.077.077.0757.077.077.0767.077.077.0777.077.077.0787.077.077.0797.077.077.07107.077.077.07117.077.077.07127.077.077.07砂浆试件台帐工程名称: 序号委托日期工程部位或桩号试件类型试件尺寸设计强度组数浇筑日期试验日期检测单位报告取( ) 否( 空) 备注123456789101112材料进场检验台帐填表说明1、 本台帐承包人工地试验和监理工地试验室分别填写。2、 台帐中相应检验项目经检验如满足要求打”, 不满足要求打”, 该项目未检验空白。3、 工地试验室应按规定及时填写各项检验台帐, 当天的检验内容当天填写, 不得集中补填。4、 外委试验( 或部分指标外委试验的) 也应登记本台帐, 其中”委托单或任务单编号”一栏中, 外委试验填委托单编号, 自行试验填任务单编号; 部分指标外委可分填两栏。5、 为落实质量责任, 登记人应签名, 并对其真实性负责。路基填料( 宕渣) 进场检验台帐 ( 省局) STZ-001项目名称: 浙江天宇交通建设集团有限公司 第S4A 合同段施工单位: 宁波交通工程监理咨询有限公司 第 页进场日期材料种类产地( 矿名) 或来源堆放地点 同批数量( M3) 委托单或任务单编号进场检验项目登记人重型击实CBR 有机质含量塑性指数毛体积密度 含泥量报告编号水泥砼用粗集料检验台帐 ( 项目名称: 施工单位:
