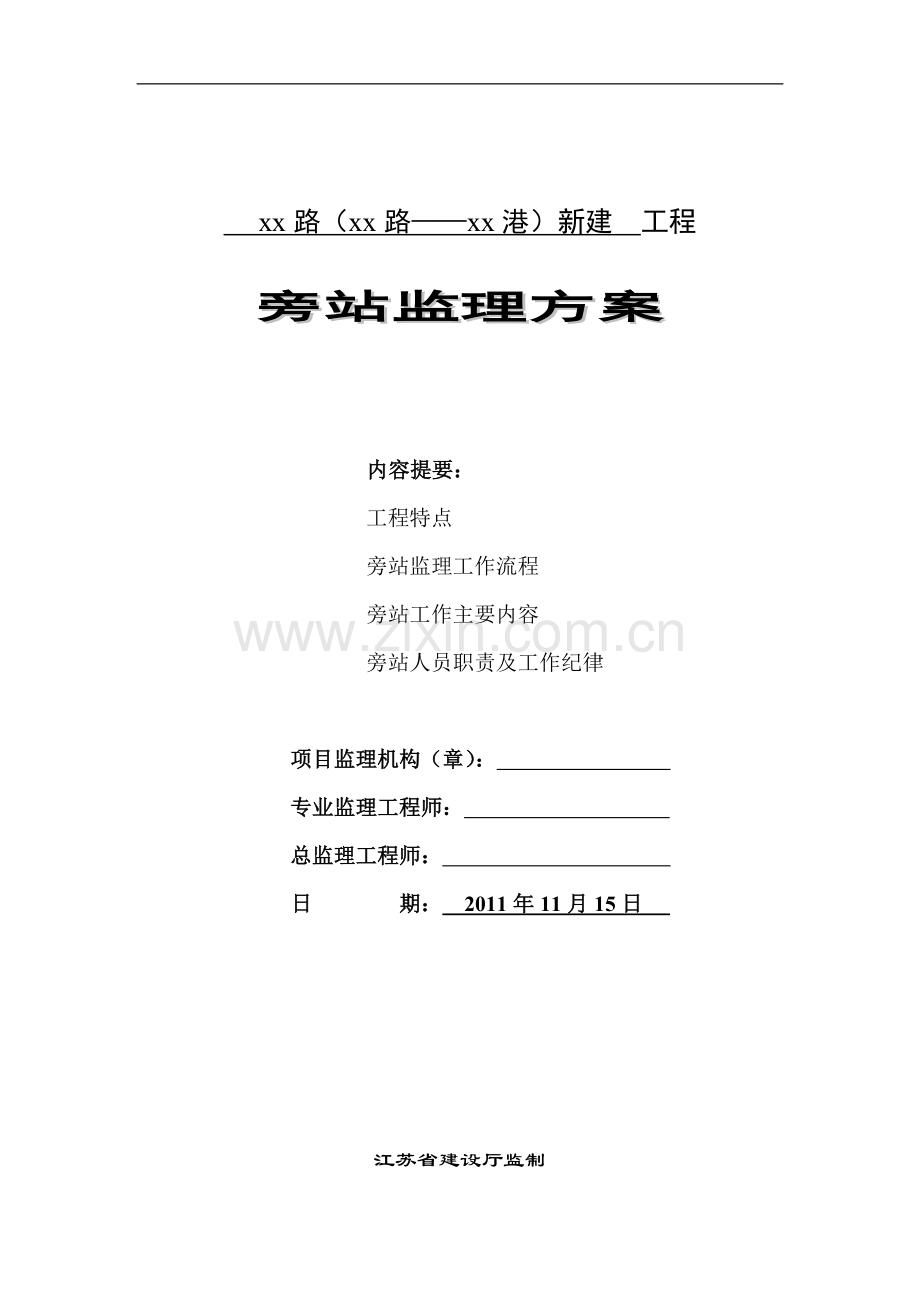

[江苏]市政公路工程监理旁站方案.doc

　 xx路（xx路——xx港）新建 工程
旁站监理方案

内容提要：
工程特点
旁站监理工作流程
旁站工作主要内容
旁站人员职责及工作纪律

项目监理机构（章）：　　　　　　　　
专业监理工程师：
总监理工程师：　　　　　 　　 　 　
日 期：　2011年11月15日　

江苏省建设厅监制

旁站监理方案
一、工程概况：
xx路是城市总规划路网中的重要组成部分，是联系xx区东部各区块、沟通东西向各交通节点，同时还是疏解未来xx区交通压力的重要走廊，该项目的建设在补充组团的外围道路体系、完善区域内的道路结构整体性的同时，也是对沿线文化环境及人文环境的丰富与优化，是一条功能性与景观性兼顾的交通要道。
xx路为规划的城市次干道，行车道服务对象以沿线企事业单位、居民区出入交通及市域间的转换交通为主，非机动车道与人行道主要为区域内的非机动车与行人服务。项目沿线以规划的居住区、公共服务设施、以及郊野耕地为主。
xx路规划宽度为38m，本次实施按红线28m实施，两侧各预留5m绿化带，起点位于xx路，桩号为K0+000，向东延伸至xx港，与xx开发区现状xx路对接，桩号为K2+025，路线全长2.025km。
1、道路工程：
1) 道路等级：城市次干道
2) 设计行车速度：40公里/小时
3) 路基横断面：2m（人行道）＋2.5m（非机动车道）＋2m（侧分带）＋2×7.5m（机动车道）＋2m（侧分带）＋2.5m（非机动车道）＋2m（人行道）=28m
4) 路面结构：
A、机动车道：
4cm细粒式沥青砼（AC-13C）+粘油层+6cm中粒式沥青砼（AC-20C）+0.6cm沥青封层+20cm水泥稳定碎石+30cm12%灰土
B、非机动车道：
3.5cm细粒式沥青砼（AC-13C）+粘油层+4.5cm中粒式沥青砼（AC-16C）+0.6cm沥青封层+15cm水泥稳定碎石+15cm12%灰土
C、人行道：
25×12.5×6cm透水砖+2cm水泥砂浆+8cmC15无砂砼+20cm级
配碎石
D、桥梁铺装：
4cm细粒式沥青砼（AC-13C）+粘油层+6cm中粒式沥青砼（AC-20C）+粘油层
2、桥涵工程：
1）一号桥（K0+543.000）：
本桥中心桩号为K0+543.000，全长18.04m，总宽度29m，道路中心线与桥跨中心线右偏角为65°，桥梁为1-8m钢筋砼空心板梁，桥跨为简支结构，桥台位置设置CQF-C40伸缩缝，行车道范围内台后设置6m长C30钢筋砼搭板。
上部结构： 8m钢筋砼空心板梁，梁高50cm。板梁中板宽99cm，边板宽99.5cm，桥梁横向设置27块中板，2块边板。
下部结构：桥台为重力式结构，扩大基础。
2）堰桥河桥（K0+718.000）：
本桥中心桩号为K0+718.000，全长58.04m，总宽度29m，道路中心线与桥跨中心线右偏角为110°，桥梁为3-16m后张法预应力砼空心板梁，桥跨为简支结构，桥台位置设置CQF-C40伸缩缝，桥墩墩顶设置连续缝，行车道范围内台后设置6m长C30钢筋砼搭板。
上部结构： 16m后张法预应力砼空心板梁，梁高75cm。板梁中板宽99cm，边板宽149.5cm，桥梁横向设置26块中板，2块边板。
下部结构：桥台为重力式结构，扩大基础。桥墩为桩柱式结构，钻孔灌注桩基础；盖梁宽1.7m，横向设置6根桩柱，桩间距5.05m，柱径1.0m，桩径1.2m，桩间设置系梁。
3）二号桥（K1+421.000）：
本桥中心桩号为K1+4213.000，全长16.04m，总宽度29m，道路中心线与桥跨中心线右偏角为95°，桥梁为1-6m钢筋砼实心板梁，桥跨为简支结构，桥台位置设置CQF-C40伸缩缝，行车道范围内台后设置6m长C30钢筋砼搭板。
上部结构： 6m钢筋砼实心板梁，梁高30cm。板梁中板宽99cm，边板宽99.5cm，桥梁横向设置27块中板，2块边板。
下部结构：桥台为重力式结构，扩大基础。
4）xx桥（K1+977.000）：
本桥中心桩号为K1+977.000，全长36.04m，总宽度29m，道路中心线与桥跨中心线右偏角为90°，桥梁为3-10m先张法预应力砼空心板梁，桥跨为简支结构，桥台位置设置CQF-C40伸缩缝，桥墩墩顶设置连续缝，行车道范围内台后设置6m长C30钢筋砼搭板。
上部结构： 10m先张法预应力砼空心板梁，梁高50cm。板梁中板宽99cm，边板宽149.5cm，桥梁横向设置26块中板，2块边板。
下部结构：桥台为桩柱式结构，钻孔灌注桩基础；盖梁宽1.4 m，横向设置6根桩柱，桩间距5.0m，桩径1.2m。桥墩为桩柱式结构，钻孔灌注桩基础；盖梁宽1.6m，横向设置6根桩柱，桩间距5.05m，桩径1.2m。
5）涵洞：
为满足沿线地区的排涝，以及沿线群众生活、生产的需要，全线设有三道涵洞，具体为：

序号
中心桩号
结构形式
孔数-跨径
夹角角度（度）
涵洞长度（米）
洞口形式
备注
1
K0+322.5
圆管涵
2-φ1.5
130
59.93
一字墙
排水
2
K1+639.5
圆管涵
2-φ1.5
125
46.66
3
K1+845.0
圆管涵
2-φ2.0
115
42.30

3、管线工程：
本工程沿线埋地敷设管线共计7种，分别为：
1）雨水管2根，位于道路两侧侧分带内，距道路中心线8.5m处，管径为DN400-d1000；
2）污水管1根，位于道路左侧非机动车道下，距道路中心线11m处，管径为DN400-d600；
3）电力排管1根，位于道路左侧人行道下，距道路中心线13m处，为5×3孔电力排管；

4）上水管1根，位于道路右侧非机动车道下，距道路中心线11.5m处，管径为DN600- DN800；
5）热力管1根，位于道路左侧人行道外，距道路中心线15m处，管径为D426；
6）天燃气管1根，位于道路右侧非机动车道下，距道路中心线10m处，管径为DN150；
7）信息排管1根，位于道路右侧人行道下，距道路中心线13.5m处，为6×2孔信息排管；
二、旁站监理依据：
1．有关法律、法规及规定。
2．现行规范、规程、标准。
3．建设工程委托监理合同、建筑工程施工合同及其他有关合同。
4．设计文件。（地质勘察资料、设计文件、标准图集、设计变更文件、设计交底及图纸会审资料）
5．监理规划（细则）、施工组织设计。
三、本工程旁站监理的主要内容：
根据本工程的特点，我们确定以下部位、工序为旁站监理的内容，详见附表1。旁站监理的主要工作内容是对关键部位、关键工序的施工过程情况，试验与检验情况，设备、材料的使用情况、质量保证体系运作情况等，实行全过程、全方面的现场跟班监督，确保关键部位、关键工序施工质量。
3.1检查施工单位现场质检人员是否到位，劳动力组织能否符合施工要求。
3.2核查施工机械、施工材料的准备情况，检查施工机械的完好性及是否满足施工要求。
3.3检查施工现场是否满足关键部位、关键工序的施工要求。
3.4检查特殊工种人员持证上岗。
3.5检查施工中的试验方法是否合理，对试验数据准确性进行确认。
3.6检查用于施工的原材料出厂合格证、质量证明文件、检验报告和外观质量检查，对有试验要求的原材料核查试验报告。

3.7检查施工单位是否按其提交施工方案组织施工，施工顺序和施工方法是否符合工艺和施工规范的要求。
3.8核查用于施工的试验、检验、测量仪器的检验合格证和确认其有效性。
3.9检查旁站点施工的组织措施、技术措施、安全措施的落实情况。
3.10对旁站点的施工质量进行检查确认，对出现的质量问题提出整改意见，重大质量问题及时汇报总监理工程师。
3.11对旁站点施工过程中的安全进行检查和控制，发现安全问题及时提出整改意见，重大安全问题或隐患应汇报总监理工程师下达停工指令。
3.12形成旁站记录，会同相关各方签证，对旁站点施工过程进行确认。
四、旁站监理的程序：
1．在工程开工前将《旁站监理方案》送交建设单位和施工单位各一份。
2．施工单位根据《旁站监理方案》，在需要旁站监理的关键部位、关键工序进行施工前24小时，书面通知本工程监理部
3．本工程监理部安排旁站监理人员按照旁站监理方案，配备旁站监理设施，按时进行施工全过程的旁站监理。
4．旁站监理结束后，监理人员和施工方代表均应在旁站记录上签字。
5．采用现场监督、检查的旁站监理方式。
五、旁站人员安排和时间：
1、旁站人员可根据工程复杂程度和难度，事先确定由监理工程师或监理员进行旁站监理，其人员包括：单宇、刘世海、郭金汤、王立。
2、旁站监理时间可根据施工进度计划事先做好安排，待关键工序施工后再做具体安排。
六、旁站监理职责：
1．检查施工企业现场质检人员到岗、特殊工种人员持证上岗、
以及施工机械、检测器具、技术质量文件等准备情况是否满足工程质量需要。
2．核查现场建筑材料、构配件、设备和商品砼等的质量出厂证明和复检报告等，并在现场监督施工企业进行检验或委托具有资格的第三方进行复验。
3．熟练掌握工程旁站监理方案，在现场跟班监督关键部位、关键工序施工中执行施工方案及工程建设强制性标准情况，及时发现和处理施工过程中出现的质量问题。
4．旁站监理过程中，发现施工企业有违反工程建设强制性标准行为的，有权责令施工企业立即整改，发现其施工活动已经或者可能危及工程质量及工程安全问题或隐患时，应及时向监理工程师或总监理工程师报告。
5．认真做好旁站监理记录和监理日记，及时向项目监理机构提交完整、准确的旁站监理资料
七、旁站监理工作纪律：
1．认真学习、模范的遵守国家的法律、法规和各级政府的有关规定及办法等；
2．自觉遵守公司的规章制度，认真学习专业技术知识和旁站监理方案，努力做好旁站监理服务工作。
3．维护国家和顾客的荣誉和利益，坚持科学的态度和实事求是的原则，公正、公平的做好旁站监理工作。
4．不得滥用职权或者与建设单位、施工单位、原材料供应商等互相串通、弄虚作假，降低工程质量等级标准。
5．不得将不合格的建筑材料、建筑构配件、设备等用于工程上。
6．在旁站监理过程中，发现危害工程质量和安全行为的要坚决予以制止；发现重大施工质量和安全事故时，要立即停工，并马上报告项目监理机构。
7．不擅自接受业主的额外津贴，不收受被监理单位的任何礼品。
8．不得与承包商、供应商单独就餐。
9．确实做到工程旁站监理部位或工序施工全过程的监理，不得迟到、早退，不得中间溜号。

10．对违反旁站监理工作纪律和不认真履行旁站监理人员职责的人员，按公司制定的规章制度予以处理，严重者按国家有关的法律、法规和规定进行处理。

附表1-1：本工程旁站监理的关键部位、关键工序
分部工程名称
旁站监理部位、工序
旁站监理时间
旁站监理地点
旁站监理控制要点
道路工程
1．土方回填
施工方提前24小时通知的施工时间
旁站部位和工序的施工现场
回填土材料质量，分层厚度，夯实遍数，边角夯实质量，取样试验
2、水泥稳定碎石基层摊铺
施工方提前24小时通知的施工时间
旁站部位和工序的施工现场
混合料配合比、含水量、压实度、摊铺宽度及厚度、取样试验
3、沥青砼面层摊铺
施工方提前24小时通知的施工时间
旁站部位和工序的施工现场
混合料到场温度、摊铺温度、碾压温度、摊铺宽度及厚度、取样试验
4、湿喷桩
施工方提前24小时通知的施工时间
旁站部位和工序的施工现场
钻孔及提升速度、电流变化、桩长、水灰比
管线工程
1．沟槽回填
施工方提前24小时通知的施工时间
旁站部位和工序的施工现场
回填土材料质量，分层厚度，夯实遍数，井周夯实质量，取样试验
2．电力管线砼浇筑
施工方提前24小时通知的施工时间
旁站部位和工序的施工现场
混凝土坍落度、混凝土质量、试块取样留置
3．电力井砼
施工方提前24小时通知的施工时间
旁站部位和工序的施工现场
混凝土坍落度、混凝土质量、试块取样留置
桥涵工程
砼浇筑
施工方提前24小时通知的施工时间
旁站部位和工序的施工现场
混凝土坍落度、混凝土质量、试块取样留置
钻孔灌注桩
施工方提前24小时通知的施工时间
旁站部位和工序的施工现场
混凝土坍落度、混凝土质量、试块取样留置
板梁吊装
施工方提前24小时通知的施工时间
旁站部位和工序的施工现场
支座安装、板梁安放的纵横轴线、板梁安装的稳定性
