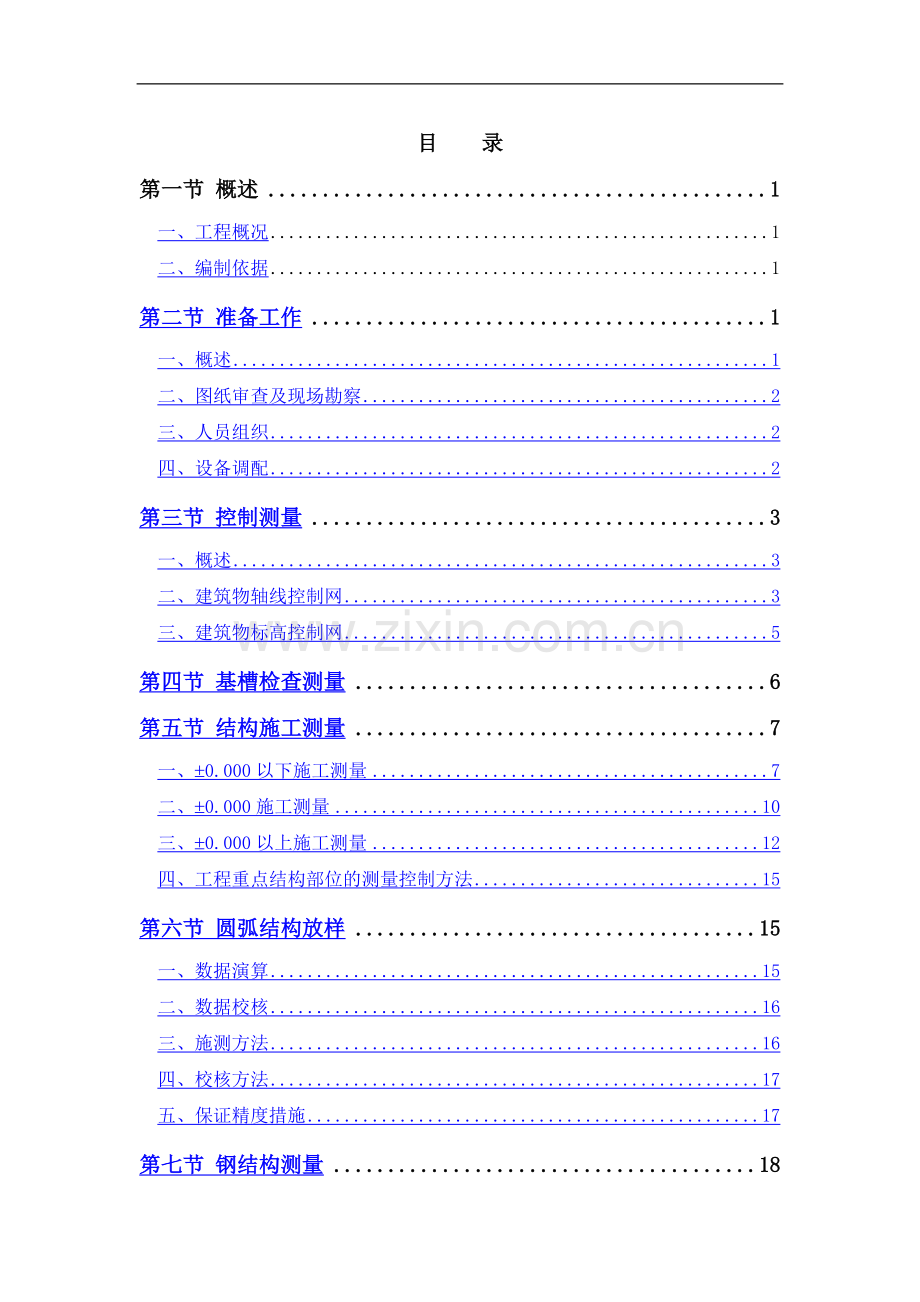

目 录
第一节 概述 1
一、工程概况 1
二、编制依据 1
第二节 准备工作 1
一、概述 1
二、图纸审查及现场勘察 2
三、人员组织 2
四、设备调配 2
第三节 控制测量 3
一、概述 3
二、建筑物轴线控制网 3
三、建筑物标高控制网 5
第四节 基槽检查测量 6
第五节 结构施工测量 7
一、±0.000以下施工测量 7
二、±0.000施工测量 10
三、±0.000以上施工测量 12
四、工程重点结构部位的测量控制方法 15
第六节 圆弧结构放样 15
一、数据演算 15
二、数据校核 16
三、施测方法 16
四、校核方法 17
五、保证精度措施 17
第七节 钢结构测量 18
一、钢结构工程概况 18
二、钢桁架安装测量 18
三、连桥安装测量 18
四、钢柱测量校正 19
五、钢结构校正保证措施 19
第八节 基坑边坡监测 20
一、监测目的 20
二、监测方案 20
第九节 沉降观测 22
一、目的 22
二、沉降基准点布设 22
三、沉降观测点布设 23
四、沉降观测技术要求 25
五、监测周期及频率 26
六、沉降观测中遵循的原则及注意事项 27
第十节 施工数据处理 27
一、常规方法 27
二、复核方法 27
第十一节 结构测量技术资料编制、管理 28
第十二节 安全文明施工及环保 28
第十三节 质量控制 29
一、质量过程控制 29
二、测量施工注意事项 29
三、质量保证流程 30

第一节 概述
一、工程概况
工程名称
百度大厦工程
工程地点
北京海淀区东北旺乡上地信息产业基地北区7号地块
建设单位
百度在线网络技术（北京）有限公司
设计单位
中国建筑设计研究院
监理单位
北京国金管理咨询有限公司
施工单位
中建一局建设发展公司
功能简述
办公楼
总建筑面积
91500㎡
建筑占地面积
36737㎡
地上建筑面积
59000㎡
地下建筑面积
32500㎡
±0.00绝对标高
47.00m
本工程上部结构根据建筑功能划分为三个单体：A区、B区、C区。A区、C区主体结构为钢筋混凝土框架-剪力墙结构，B区为连体结构。每个单体为钢筋混凝土框架-剪力墙结构，地上结构局部设置大跨度钢桁架，局部有预应力大梁。地基为自然地基，基础形式为变厚度筏板，抗震设防烈度8度。
二、编制依据
1、《城市测量规范》 （CJJ8---99）；
2、《工程测量规范》 （GB 50026—93）；
3、《建筑施工测量技术规程》 （DB11/446-2007）；
4、《建筑变形测量规范》 （JGJ 8-2007）；
5、《钢结构工程施工质量验收规范》 （GB 50205-2001）
6、《建设工程建设监理规程》 （DBJ 01-41-2002）
7、本工程设计书及设计图纸。
第二节 准备工作
一、概述
施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量数据的演算处理，施工场地测量等
二、图纸审查及现场勘察
接收到施工图纸后，要认真系统的自审，检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。根据图纸条件及工程内部结构特征确定轴线控制网形式，根据图纸要求查阅相关技术规范，并作好会审记录。
到现场了解工程位置，测量定位依据点是否稳固，通视条件如何，勘察场区情况及周边情况，作好勘察记录，便于以后施工。
三、人员组织
施工测量人员必须持证上岗，并将其证件复印件在项目管理部备案。
根据本工程施工测量的工作量和工作难度，以及施工规范技术要求，进行人员组织安排，并对所有施测人员进行：专业技术交底、安全技术培训、环保培训等。
表001人员安排
职务
人数（名）
工作职能
测量项目负责人
1
负责工作组织安排，设备管理，质量安全管理，技术方案的编制，工程施工进度，技术方案实施，施工技术交底，
测量责任师
1
施工质量措施，“三检”制度实施，技术资料的编写和报验，及测量放线工作
测量放线员
2
测量放线工作
合计
4

四、设备调配
对所有进场的仪器设备进行校核，确保仪器在校验有效期内使用，并将其校验表及误差值等相关资料在项目管理部备案。确保各项参数指标合格，并由主任工程师进行仪器技术交底。
为保证施工精度，提高工作效率保证施工进度，本工程将投入程式化、数字化高的设备。
表002设备安排
编号
设备名称
精度指标
数量
用途
1
Topcon-601全站仪
2mm+2ppm
1台
工程控制定位、
轴线放样
2
激光经纬仪
2″
1台
内控点竖向传递
3
电子经纬仪
2″
1台
施工放样
4
J2经纬仪
2″
2台
钢结构校正
5
S3水准仪
±3mm
1台
标高控制
6
50m钢尺
±1mm
1把
施工放样
7
对讲机
------
2部
通讯联络
第三节 控制测量
一、概述
控制测量分为平面控制测量和高程控制测量两部分，是所有测量工作的基础，是超前期的工作。控制网形式及精度的选择，直接关系到以后施工方样的精度。必须准确布测出工程控制网。
二、建筑物轴线控制网
2.1 场区平面控制原则
2.1.1 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，以避免放样误差的积累；
2.1.2 施工平面控制网的坐标系统，以与工程设计所采用的坐标系统相同；
2.1.3 轴线控制网的布设根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行；
2.1.4 控制桩位必须用混凝土保护，必须用钢管进行围护，并用红油漆作好测量标记；
2.1.5 控制点应选在通视条件良好、安全、易保护的地方。
2.2 建筑物轴线控制网测设
针对本工程建筑物的结构形状及现场具体情况拟布设矩形建筑方格网作为建筑物的轴线控制网。
我公司测量人员接到业主提供的北京市测绘院坐标成果后，首先对测绘院提供的已知坐标及高程点进行校核，合格后利用测角精度为 1″，测距精度为：±（2mm+2ppm.D）TOPCON电子全站仪对已知坐标及高程点进行距离及角度校测。并将校测结果上报业主或监理单位，然后对结果相应调整后，采用布网法测设矩形方格网作为场区平面控制网。

2.3 建筑物轴线控制桩围护方法

控制桩保护示意图
2.4 建筑物控制网的精度指标
表003筑物控制网的精度指标
等级
适用范围
测角中误差
测边相对中误差
二级
框架、高层、连续程度一般的建筑
12″
1/15000
三、建筑物标高控制网
3.1 建筑物高程控制网测设
高程控制网的建立是根据甲方提供的场区水准基点（至少应提供三个），采用S3水准仪对所提供的水准基点按四等水准精度进行复测检查，校测结果合格后，按照国家四等水准的要求测设一条附合水准路线，联测场区内高程控制点，经平差计算后的结果，作为场区高程控制点的高程，以此作为保证整个场区施工高程控制的首要条件。
3.2 建筑物轴线控制网的主要技术指标
表004水准测量的技术要求
等级
每千米高差全中误差(mm)
路 线
长 度
(km)
仪器
型号
水准尺
与已知点联测次数
附合或闭合
环线次数
平地
闭合差
(mm)
四等
£10
£ 6
S3
因瓦
双面
往返各
一 次
往返各一次
20
注：L为往返测段附合水准路线长度(km)
表005 水准观测主要技术指标
等级
水准仪器型号
视线长度(m)
前后视
较差(m)
前后视累积差(m)
视线离地面最低高度(m)
基本分划、辅助分划或黑面、红面读数较差（mm）
基本分划、辅助分划或黑面、红面所测 高差较差（mm）
四 等
S3
100
5
10
0.2
3.0
5.0
3.3 水准测量的内业计算应符合下列规定：
3.3.1 水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：
MW =
式中MW----高差全中误差(mm)：
W------闭合差(mm)：
L ------相应线路长度：
N-------附合或闭合路线环的个数。
3.3.2内业计算最后成果的取值：二等水准精确至0.1mm，三、四、五等精确至1mm。
第四节 基槽检查测量
根据各轴线控制桩投测外轮廓控制轴线到基坑底，并钉出木桩，在木桩顶面轴线方向上钉小铁钉，然后栓小白线检查基坑底口和集水坑、电梯井坑等位置是否正确。
架设水准仪，联测基底水准控制点，每隔3m测量基底实际标高并记录，检查基底标高是否正确，指导人员严格按照标高清土，同时测量人员要积极配合监理单位、设计单位验槽。
第五节 结构施工测量
一、±0.000以下施工测量
1.1 平面控制测量
1.1.1 轴线控制桩复核
1.1.1.1 基础底板施工前对建筑物轴线控制网重新进行校测，进一步确定建筑物的准确位置。
1.1.1.2 在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。
1.1.1.3 校测仪器采用测角精度为 1″，测距精度为：±（2mm+2ppm.D）的TOPCON 601电子全站仪。
1.1.2 轴线投测
地下施工阶段的轴线投测利用电子经纬仪，将J2经纬仪架设基坑边上的轴线控制桩位上，经对中、整平后、后视同一方向桩(或轴线标志点)，以正倒镜挑直线的方法将所需的轴线投测到施工的平面层施工段上、在同一施工段上投测的纵、横线各不得少于二条，且要组成闭合图形，以此作角度、距离的校核。

基坑轴线投测示意图
1.1.3 轴线投测允许偏差
表006轴线投测允许偏差
主轴线间距
允许偏差（mm）
相临轴线
±3
L ≤30 m
±5
30m<L≤60m
±10
1.1.4 细部线放样
控制轴线投测完毕后，依据施工图纸及施工洽商，首先放样其它设计轴线，并检查校核，满足施工规范要求后，依次放样柱、墙、门窗等，弹墨线，用红油漆标注。

细部线放样示意图
1.2 标高控制测量
1.2.1 标高控制桩的复核
1.2.1.1 对现场所有标高控制桩必须定时复测，以防因施工中场地下陷和回弹，以及人为损害，所造成桩点位移，影响施工精度。
1.2.1.2 使用S3水准仪，测设闭合水准路线进行复核。
1.2.2基坑标高基准点的引测
1.2.2.1 在向基坑内引测高程时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的高程。
1.2.2.2 基于本工程的实际特点，选用悬吊钢尺法，引测基坑标高控制点。

悬吊钢尺法传递高程示意图
水准测量数据演算时对钢尺进行尺长及温度改正：钢尺实际长度＝钢尺名义长度＋尺长改正数＋а×（现场温度－钢尺检测时温度），а：代表钢尺膨胀系数，取а＝0.000012m/°C ；钢尺检定时温度为20°C。
1.2.3 施工标高抄测
施工标高点的测设：首先以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进，把标高控制点引测到施工段中，建立3个施工段标高控制点，并与其它施工段标高控制点进行校核，校核无误后，在使用水准仪中丝读数法，测设出所有细部标高点，测量的过程中采用附和水准路线进行测量，以消除或减小仪器及其他误差对施工的影响。施工标高点测设在柱立面上，并用红油漆作好标记。

标高抄测示意图
1.3 立模时的控制测量
1.3.1 中心线和平面控制借线及标高的测设
根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并弹好墙柱外皮+500mm线，并在露出的钢筋上抄测出楼层+500mm或+1000mm标高线，控制模板平面位置及高度。当柱子打完混凝土以后，应及时在柱立面抄测+1000mm标高线。为支设梁及顶板模提供标高依据。
1.3.2 立模时垂直度检测
模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。
二、±0.000施工测量
±0.000的放线，在施工测量中具有重要意义，它既可以对基础施工进行检查验收，又是主体施工放线的依据，具有承上启下的作用。为保证主体结构的垂直度，必须根据建筑物特点和现场条件选择合理的施工方法，以满足施工测量的精度要求。
2.1 平面控制测量
2.1.1 控制方法
结合本工程的实际情况，本工程采用内控法。内控点的布设及选型必须结合建筑物的平面几何形状，组成相应图形，为保证轴线投测点地精度，内控点要形成闭合几何图形，以提高边角关系，根据施工组织设计中施工流水段图的划分进行，每一流水段布设4个点，并相互之间衔接，组成闭合图形，作为该流水段的测量内控点（轴线的借1m线交点）。
2.1.2 内控点布置示意图

2.1.3 内控点埋件的作法和埋设
预埋铁件由100×100×8mm厚钢板制作而成，在钢板下面焊接F12钢筋，内控点所在首层平面相应位置上需预先埋设铁件并与楼板钢筋焊接牢固，验收合格后打混凝土，使其与结构联成整体。上部每层在垂直对应控制点位置上均要预留出300mm*300mm的孔洞，以便轴线投测。
预埋铁件示意图
2.1.4 控制点的转移
待首层底板施工完成，预埋件稳固后，利用全站仪将轴线全部投测至首层底板上（投测精度按照轴线控制网的精度执行），按照基础底板的做法进行角度距离校核等工作，精度合格后作为平面控制依据，完成测量内控点的工作。

内控点效果图
2.1.5 激光接收靶
激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。

激光接收靶示意图
2.1.6 控制点转移精度要求
当由外部控制向建筑物内部引测时，其投点误差，一级不应超过2mm，二级不应超过3mm。本工程选用一级标准。
2.2 标高控制测量
2.2.1 标高控制点引测
使用S3水准仪，测设附合水准路线，分别在每个施工段引测3个标高基准点，作为首层标高施工依据，并作为±0.000以上层，传递标高的基准点。
2.2.2 标高控制点引测精度要求
建筑物内标高控制点的引进，按国家四等水准测量精度要求进行观测。
三、±0.000以上施工测量
3.1 平面控制测量
3.1.1 仪器设备
本工程各建筑物±0.00以上的轴线传递采用激光经纬仪测法。在进行内控点的竖向传递时，选用北京光学仪器厂生产的DJJ2激光经纬仪。其技术指标如下：竖向扫描精度20角秒，竖向激光束射出距离：白天500米 、夜间3000米。要保证激光经纬仪的竖向扫描的精度，激光器射出的光束与仪器的视准轴同轴，激光束光斑与望远镜同心，激光束射至工作面的距离与望远镜调焦系统同焦(光斑最小)，简称“三同”。
3.1.2 平面控制方法
平面控制测量（轴线投测）的方法：采用内控法，即利用激光经纬仪将首层的轴线控制点投测到相应的楼层上，然后利用电子经纬仪及钢尺相配合的方法对相应的轴线进行投测。

内控点竖向传递示意图
3.1.3 内控点竖向传递
3.1.3.1 将激光经纬仪架设在首层楼面轴线交点处（内控点），经严格的仪器对中、整平后，接通电源，打开电源开关，发射出激光束。
3.1.3.2 通过调焦，使激光束打在作业层激光靶上的激光点最小，最清晰。
3.1.3.3 通过旋转仪器望远镜，使激光束在接受靶上成同心圆，检查激光束的误差轨迹。如轨迹在允许限差内，则轨迹圆心为所投轴线点。
3.1.4 轴线竖向传递允许偏差
表007轴线竖向传递允许偏差
项 目
允许误差(mm)
每 层
±3
高度（H）
H£30m
±5
30m<H£60m
±10
3.1.5 楼层平面放线
待本施工段所有内控点都投测到楼层完成后，用经纬仪及钢尺对控制轴线进行角度、距离校核，结果达到规范或设计要求后，进行各条轴线的测放。

楼层平面放线示意图
施工层放线时，应先在结构平面上校核投测轴线，闭合后再进行细部放线。室内应把建筑物轮廓轴线和电梯井门窗洞口等轴线的投测作为关键部位。为了有效控制各层轴线误差在允许范围内，并达到在装修阶段仍能以结构控制线为依据测定，要求在施工层的放线中弹放下列控制线，所有主控轴线、细部轴线，墙体边线、门窗洞口边线等。
3.2 标高控制测量
3.2.1 标高的竖向传递
标高的竖向传递，每次（消除误差的积累及结构沉降等因素的影响）都用钢尺从首层起始标高线竖直向上直接进行量取或用悬掉钢尺与水准尺相配合的方法进行，直至达到需要投测标高的楼层，并作好明显标记，每施工段至少投测3个点。
3.2.2 施工层抄平
施工层抄平之前，应先校测首层传递上来的基准点，当较差小于3mm时，取其平均高程引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置，抄测完成后，换人进行复查。
3.2.3 标高竖向传递的允许误差
表008标高竖向传递的允许误差
项 目
允许误差(mm)
每 层
±3
高度（H）
H£30m
±5
30m<H£60m
±10
四、工程重点结构部位的测量控制方法
4.1 建筑物大角铅直度的控制
首层结构施工完成后，分别在距主轴线外1m外楼板侧面，各弹出一条竖直线，并涂上两个红色三角标记，作为上层支模板的控制线。上层楼板支模时，以此1m线校准模板边缘位置，以保证上下层楼板悬挑尺寸符合设计要求。
4.2 柱施工精度测量控制方法
为了保证剪力墙、隔墙和柱子的位置正确以及后续装饰施工的及时插入，放线时首先根据轴线放测出墙、柱位置，弹出墙柱边线，然后放测出墙柱30cm的控制线，并和轴线一样标记红三角，每个房间内每条轴线红三角的个数不少于两个。在该层墙、柱施工完后要及时将控制线投测到墙、柱面上，以便用于检查钢筋和墙体偏差情况，以及满足装饰施工测量的需要。
4.3 电梯井施工测量控制方法
在结构施工中，在电梯井底以控制轴线为准弹测出井筒30cm控制线和电梯井中心线，并用红三角标识。在后续的施工中，每层都要根据控制轴线放出电梯井中心线，并投测到侧面上用红三角标识。
第六节 圆弧结构放样
本工程地下车库、熊猫掌部分圆弧结构比较复杂，圆弧测量放样精度高低，直接影响到后期施工，为保证施工精度，针对本工程的实际特点，采用弦支距或切线支距法放样，经纬仪极坐标方法校核。下面以熊猫掌部分为例，来简单说明圆弧部分的结构放样。
一、数据演算
本工程中圆弧部位测量放样数据的计算将采用计算机自动查询的方法。具体步骤如下：
1.1数据模型的建立
首先根据设计图纸中圆弧等部位与轴线的尺寸关系，在AutoCAD中依比例绘制，建立数据模型。
1.2测量放样数据的查询
测量放样数据模型绘制完成后，利用AutoCAD的命令查询出已知依据（已放样轴线等）与需放样部位的数据
1.3计算机自动查询的优点
采用计算机自动查询的方法来获取需要的测量放样数据，不但计算方便，而且精度高，可根据实际情况将距离精度设置到0.1mm、0.01mm，角度精度设置到0.0″、0.00″或更高精度。
二、数据校核
施工测量数据必须“步步又校核”，要求严格仔细校核放样数据，专人计算，专人校核，力争避免错误的出现。
三、施测方法
圆弧的放样采用弦支距法或切线支距法，即先放样出圆弧弦线或切线，然后根据弧线与弦线的尺寸关系放样出圆弧线。
具体放样步骤：
3.1、首先根据轴线控制桩放样轴线控制线如C轴、14轴、16轴；
3.2、C轴即为上圆弧的弦线；
3.3、在弦线上按每一米间距量尺，并划出交点，量距时钢尺需加标准拉力器计，保证施工精度。
3.4、在弦线上各交点处按计算的支距量尺，放样出1、2、3、4、5等点；
3.5、依次连接1、2、3、4、5等点，弹出小弦线，由小弦线组成的近似圆弧线即为需放样的圆弧控制线。

圆弧放样示意图
四、校核方法
采用极坐标法校核，极坐标法是根据水平角和水平距离测设点的平面位置的方法，例如；A点和1、2号点为放样的点，根据设计点位计算出∠1A2和A点到2点的水平距离。
安置经纬仪于A点，对中整平后，后视1点，以顺时针方向转动到2点，记录转动的角度，丈量A点与2点之间的距离水平距离，检查是否与图纸设计上一致，然后在用同样的方法校核圆弧上的其他各点。

圆弧校核示意图
五、保证精度措施
5.1、圆弧的分段不易太长，以保证其准确性。
5.2、连接圆弧各点可以现场放样，做出一段弧形模具来连接各点，这样就保证了准确性。
5.3、必要时可根据现场放样或利用计算机放样量取其尺寸，既实用又快捷准确。
5.4、严格遵循步步校核的原则和报验制度，内业计算和外业测量时均应细心操作，注意复核，防止出错，测量方法和精度应符合有关测量规范和施工规范的要求。
第七节 钢结构测量
一、钢结构工程概况
1.1 钢骨柱
本工程B区有钢桁架，在B区有钢骨柱及钢骨梁，部位为（J）→（H）/（11）轴、（J）→（H）/（12）轴、（J）/（18）轴、（J）/（19）轴、（H）-（G）/（13）-（1/13）轴、（H）-（G）/（17）-（1/16）轴。钢骨柱自底板起至顶层。
1.2 钢桁架
本工程B区（J）-（G）/（1/16）-（1/13）轴有钢桁架，跨度为27米。
二、钢桁架安装测量
钢桁架安装时，要对钢桁架的垂直度、标高、侧向弯曲以及挠度进行校正，使其达到设计规范要求才能进行螺栓安装和焊接工作。
2.1 钢桁架安装的准备工作
首先平面解析出钢桁架结构与轴线的尺寸关系，采用放大样的方法将钢桁架的正投影线，放样在附着面上，依据本工程测量坐标系统，解析出钢桁架的监测点空间三维坐标，作为安装测控的预控数据。并在相应位置贴代替棱镜的反光膜片。
在钢桁架附近，刻画明显标高控制点，作为钢桁架竖向就位的标高控制依据。安装时架设水准仪，适时监控钢桁架上弦杆件的标高变化。
2.2 钢桁架精确就位
对于钢桁架的测控经纬仪双向交会的方法进行控制，在相互垂直的纵横两条控制线上同时架设经纬仪，照准后视方向，完成定向工作，观测构件上方的标尺，控制整体垂直度。
采用全站仪实时跟踪测量系统，该系统可实现钢构件纠偏数据的自动采集、记录、处理，并可以监测到钢桁架侧向弯曲和挠度，进行现场指导安装校正。
在控制基点上架设全站仪，对中整平，后视另一控制点，同时将竖盘调成90°00′00″，照准一标高控制点上的水准尺，得到该水平视线标高，及仪器横轴和视准轴交点标高。然后观测反光贴片，进行钢柱坐标数据的自动采集，计算该点实际坐标和理论坐标的差值，得到该点的校正值，指导现场安装校正，最后进行后期资料处理。
三、连桥安装测量
3.1 连桥安装的准备工作
在连桥安装前，要对相应位置的轴线进行精密检查校核，并进行调整，使其位于设计位置。高程基准一致，在安装前将两侧结构的控制标高进行全面复核，确保标高控制点的精度。
3.2 连桥精确就位
在构件安装时，在控制线上架设经纬仪，控制连桥构件的直线度，确保连桥的顺利连接。
同时用水准仪控制连桥的标高，实时监测其整体挠度。
四、钢柱测量校正
4.1、钢柱安装过程中，将两台J2经纬仪分别架设在钢柱“+”字中心线借1米线上（纵横两个方向），后视该借线，扬起望远镜，读取柱顶摆尺读数，根据偏差值指挥校正。钢柱校正如下图所示：
4.2、钢柱校正完毕后，测量人员测量出柱顶偏移数据，并提供给安装人员作为下节柱安装预控数据。
五、钢结构校正保证措施
校正用的经纬仪事前应经过严格检校，因为校正柱子竖直时，往往只用盘左或盘右观测，仪器误差影响很大，操作时还应注意使照准部水准管气泡严格居中。
构件在两个方向的垂直度都校正好后，应再复查平面位置，看下部的中线是否仍对准基础的轴线。
当校正变截面的构件时，经纬仪必需放在轴线上校正，否则容易产生差错。
当安置一次仪器校正几根构件时，仪器偏离轴线的角度最好不超过15°。
当气温超过25℃或有阳光直射时测量仪器要架设防晒伞，避免仪器受热造成读数不准。
为避免温差对钢结构测量造成影响，测量时间应尽量选择在每天的上午9点或下午3点左右进行。·
钢结构制作和安装用的钢尺、量具，应和土建施工单位使用的钢尺、量具用同一精度级别进行检定。
钢结构施工中，特别是大跨度桁架的施工，必须全程测量跟踪，随时记录数据。
在跟踪测量中还需要充分注意日照、温差和焊接收缩对垂直度的影响，认真执行预留偏差值等技术措施，确保钢结构安装精度自始至终处于受控状态。
第八节 基坑边坡监测
一、监测目的
本工程基坑支护及土方开挖施工正值雨季，基坑边坡存在变形的可能。在基坑施工过程中，通过对基坑结构监测，对基坑工程的安全性做全面的了解，以确保工程的顺利进行，在出现异常情况时及时反馈，并采取必要的工程应急措施。
二、监测方案
2.1 工作基点布置
在坑外地面四个角共布置8个工作基点，工作基点位置见下图。
2.2 监测点布置
根据本工程的特点，在护坡面距离开挖上口线0.5m预布设观测点27个，间距大约为30米，监测点布置示意图如下。

护坡监测点布置示意图
2.3 监测方法：轴线法（又称视准线法）
在任一工作基点上架设仪器，后视同一直线边的工作基点，如果现场条件不能满足，则可以在坑外影响范围外的建筑物上选择一个后视点，将轴线投射到测点旁边，即可量取测点的偏距，通过两次偏距的比较来计算水平位移量。基坑开挖前应测量三次，取其均值作为初始值，每次观测要求做好记录以及当时的天气和气温。
2.4 监测设备
表009主要监测设备
设备名称
精度
用途
电子经纬仪
2″
护坡水平位移监测
2.5 监测频率
开挖期间每加深一步观测一次，基坑全部开挖完毕后15中每3天观测一次；其后每周观测一次至观测一个月，一月以后半月观测一次直至基础回填完毕。每次雨后加测1次。
2.6 观测数据整理

观测数据记录样表
2.7 对监测数据结果的要求
1）对当天测得的数据，当天整理上报，最晚不得超过第二天上午11点；
2）上报的监测数据要以所附的各表格形式上报给项目技术负责人、项目技术工程师；
3）每次将观测结果详细记入汇总表。正常情况下，土方开挖期间每隔7天（土方开挖结束后每隔30天）进行观测成果汇总，每周五上午11点前向监理工程师上报观测成果汇总表和变形情况；
4）项目技术负责人要组织相关人员对观测结果进行讨论和分析，分析变形是否过大或是否趋于稳定，及时发现问题并确定是否需采取必要的补救措施。
2.8 监测过程控制要求
每次观测采用相同的观测方法和观测线路；
观测期间使用同一仪器，同一人操作，没有特殊情况不得更换。
第九节 沉降观测
一、目的
通过对高层建筑的沉降进行一个时期的跟踪观测，获得建筑物准确可靠的沉降数据，了解建筑物的实际沉降情况，为建筑施工和运营安全提供数据保证。
二、沉降基准点布设
2.1 布点原则
沉降基准点是沉降观测的依据，每项工程应有三个稳定可靠的基准点，并每半年检测一次，以保证沉降观测成果的正确性；
沉降基准点与观测点的距离不宜太远，以保证足够的观测精度；
沉降基准点须埋设在建筑物的压力传播范围以外，距离新建建筑物基坑边线不小于15米。
2.2 基准点的埋设及测量
在工程压力传播范围之外预先合理埋设三个半永久性高程基准点G1、G2、G3、（埋设方法及效果如下所示）；基准点使用前，用蔡司（zeiss Dini10）电子水准仪从国家城市水准点与三个基准点联测，经平差计算后的三个基准点高程数据作为本工程沉降观测的基准点高程。

基准点埋设示意图
2.3 沉降观测基准点测设精度指标
沉降观测基准点测设精度指标
等 级
相邻基准点高差中误差（mm）
每站高差中误差（mm）
往返较差、附合或环线闭合差（mm）
检测已测高差较差（mm）
观测方法及要求
二 等
±1.0
±0.30
0.6
0.8
往、返各两次
注：n为测站数
三、沉降观测点布设
3.1 沉降观测点的布设原则
依据《建筑工程施工测量规程》、《建筑变形测量规程》的要求，沉降观测点布设位置应符合下列要求：
布置在变形明显而又有代表性的部位；
稳固可靠、便于保存、不影响施工及建筑物的使用和美观；
避开暖气管、落水管、窗台、配电盘及临时构筑物；
框架式结构的建筑物应在柱基上设置观测点；
建筑物裂缝和沉降缝的两侧；
标志点的立尺部位应加工成半球形或有明显的突出点。
3.2 沉降观测点布置
依据本工程设计图纸，共布设44个沉降观测点，埋设在首层墙柱距楼板面400～500mm处。

沉降观测点布置示意图
3.3 沉降观测点埋设
为了便于观测及长期保存，观测点采用暗藏式。埋设时用φ32的电锤在设计位置打孔，将直径28mm、长度12cm的预埋件放入孔内，周围用环氧树脂填充使其牢固。观测时将活动标志旋紧，测毕取出，盖好保护盖。这样既不影响建筑物的外观又起到保护标志的作用。

沉降观测点埋设示意图
3.4 沉降观测点的保护
沉降观测是一项长期而且复杂的测绘工作，沉降观测点在使用过程中的人为破坏往往会导致沉降观测工作的中断。因此沉降观测点的妥善保护是沉降观测十分重要的问题，现场各方应给予充分的重视，积极配合观测单位，严格要求施工单位或相关各方，并对施工人员加强常识素质教育、安全教育，必要时制定有效的保护方法，建立严格的监督机制，确保沉降观测点的长期和稳定保存。
四、沉降观测技术要求
4.1 观测仪器
观测仪器选用德国Zeiss Dini10数字式精密自动安平电子水准仪及与其配套铟瓦条码尺。
4.2 观测方法
沉降观测按《国家一、二等水准测量规范》规定的二等水准测量要求，采用单路线往返观测。观测过程中应做到：主要观测人员固定、仪器及附属设备固定、测设线路及安置的镜位固定、观测方法及程序固定。
4.3 观测精度指标
沉降观测的技术要求
等级
仪器型号
视线
长度
前后
视距差
前后视距累积差
视线
高度
往返较差、附合或环线闭合差
二等
Zeiss Dini10
≤50m
≤1.0m
≤3.0m
≥0.3m
4
注：L为水准路线长度（km）
4.4 观测顺序
1）往测：奇数站为后—前—前—后；
偶数站为前—后—后—前。
2）返测：奇数站为前—后—后—前；
偶数站为后—前—前—后。
4.5 数据记录与处理
采用Zeiss Dini10仪器的平差程序自动进行平差计算，减少人为误差发生，提高工作效率。
五、监测周期及频率
5.1、荷载变化期间
建筑物每增加二层，观测一次；
回填土及结构安装等增加较大荷载前后应进行观测；
基础周围大量积水、挖方、降水及暴雨后应观测；
出现不均匀沉降时，根据情况增加观测次数；
施工期间因故暂停施工超过三个月，应在停工时及复工前进行观测。
5.2、结构封顶至工程竣工
均匀沉降且连续三个月内平均沉降量不超过1mm时，每三个月观测一次；
连续2次每三个月平均沉降量不超过2mm时，每六个月观测一次；
外界发生剧烈变化时应及时观测
5.3、工程竣工后
交工前观测一次；
交工后建设单位应每六个月观测一次，直至基本稳定（1mm/100d）为止。
六、沉降观测中遵循的原则及注意事项
每次变形观测，坚持遵循可比性原则，最大限度地消除系统误差，应符合下列要求：
采用基本相同的观测路线和观测方法；
在大致相同观测条件下工作，使用相对固定的仪器和设备，相对固定的观测人员；
采用同一平差计算方法、执行规范规程的有关技术要求；
观测前30分钟，晴天应将仪器置于露天阴影下，使仪器与外界气温趋于一致；
在连续各测站上安置水准仪的三脚架时，应使其中两脚与水准路线的方向平行，第三脚轮换置于路线方向的左侧与右侧；
自动安平水准仪圆水准器应严格置平；
除路线转弯处外，每一测站上仪器与前后视标尺的三个位置应接近一条直线。
第十节 施工数据处理
一、常规方法
本工程中，部位结构形式复杂，测量放样数据的演算工作十分重要，数据计算的准确与否直接影响到各部位测量放样工作的顺利进行。常规的计算方法是根据设计图纸及设计说明上的要求，找出相关几何尺寸关系，利用数学公式，逐步推算需要的数据。
二、复核方法
常规方法不但计算繁琐，计算量大，而且精度低、容易出错。为更好地解决这个问题，本工程中复杂部位测量放样数据的计算将采用计算机自动查询的方法：首先依照设计图纸及设计说明的要求，把施工图纸按1：1的比例，直接画在AutoCAD成图软件上，点击查询命令便可得到相应的数据尺寸，此种方法不仅精度高，还大大提高了工作效率，保证了测量施工精度。
第十一节 结构测量技术资料编制、管理
本工程的测量技术资料编制、管理依据《建筑安装工程资料管理规程》（DBJ 01-51-2003）进行，提供的测量资料包括
1、工程定位测量记录（C3-1）；
2、基槽验线记录（C3-2）；
3、楼层平面放线记录（C3-3）；
4、楼层标高抄测记录（C3-4）；
5、建筑物垂直度、标高观测记录（C3-5）；
6、施工测量放线报验表（B2-2）A2监；
7、业主或监理要求提供的其他资料。
第十二节 安全文明施工及环保
1、测量人员进入施工现场时首先进行安全培训，环保培训，并进行书面安全交底，
2、正确佩带安全帽等劳动保护用品；施工现场不得穿裙子、拖鞋、短裤等宽松衣物；
3、在危险区域作业时应配戴好安全带，并挂在安全可靠处；
4、新入施工现场必须遵守安全生产管理规章制度；
5、每周参加由总承包单位组织的安全生产例会，接受安全生产教育；
6、测量人员发现不安全隐患必须及时报告测量项目经理，测量项目经理做好记录，并报告总承包单位及时处理；
公场所作好防火、防盗等保卫工作，避免仪器设备丢失，影响工作正常开展；
项目经理作业之前对作业人员进行安全讲话，每周向本工程测量人员进行书面安全交底，保证作业过程中的安全；
8、在施工中应注意保护周围环境，保持公共卫生，维护公共秩序，不乱扔杂务，爱护公物；
9、施工中应注意语言文明，使用文明用语。
第十三节 质量控制
一、质量过程控制
1.1、测量经理要按照施工进度和测量方案要求，安排现场测量放线工作，作好施工测量日志。
1.2、现场使用的测量仪器设备应根据《测量仪器使用管理办法》的规定进行检校维护、保养并作好记录，发现问题后立即将仪器设备送检。
1.3、本工程的测量放线工作必须符合《建筑工程施工测量规程》（DBJ 01-21-95）的精度要求。
1.4、测量放线作业过程中，要严格执行“三检制”
自检：作业人员在每次测量放线完成后立即进行自检，自检中发现不合格项立即进行改正，直到全部合格，并填好自检记录。
复检：由施工负责人或质量检查员组织进行质量检查，发现不合格项立即改正至合格。
交接检：由施工负责人或质量检查员组织进行，上道工序合格后移交给下道工序，交接双方在交接记录上签字，并注明日期。
二、测量施工注意事项
2.1、为了做到防患于未然，建立合理的复核制度，每一工序均有专人复核。
2.2、测量仪器均在计量局规定周期内检定，并有专人负责。
2.3、由于工期紧，施工分项多，为保证各班组相互配合，以求紧密搭接，施工测量应与各专业工种密切配合，并制定切实可行的与施工同步的测量措施。
2.4、所有施工测量记录和计算成果均应按
