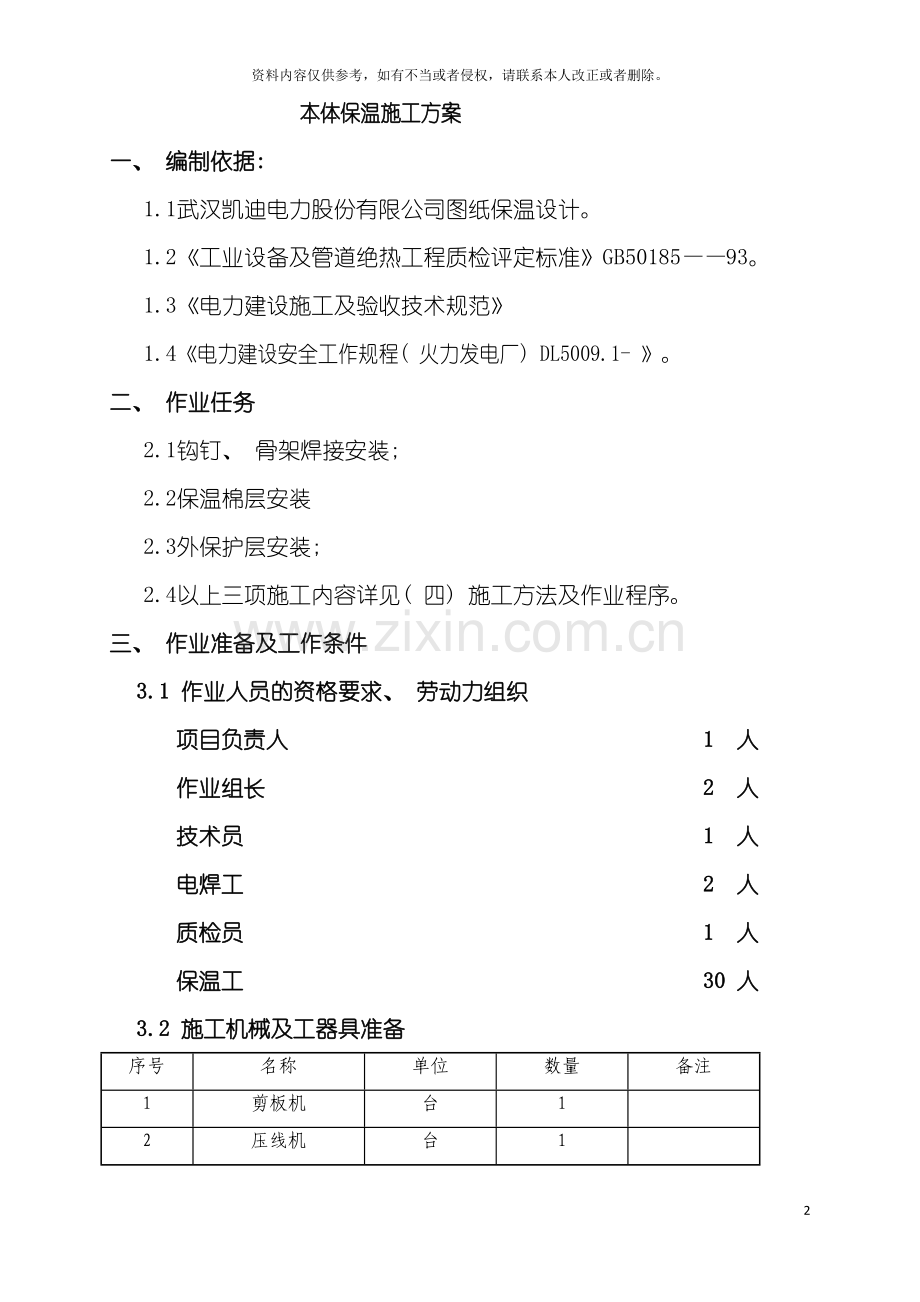

电厂锅炉本体保温施工方案11资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。本体保温施工方案一、 编制依据: 1.1武汉凯迪电力股份有限公司图纸保温设计。1.2工业设备及管道绝热工程质检评定标准GB5018593。1.3电力建设施工及验收技术规范1.4电力建设安全工作规程( 火力发电厂) DL5009.1- 。二、 作业任务2.1钩钉、 骨架焊接安装; 2.2保温棉层安装2.3外保护层安装; 2.4以上三项施工内容详见( 四) 施工方法及作业程序。三、 作业准备及工作条件3.1 作业人员的资格要求、 劳动力组织项目负责人 1 人作业组长 2 人 技术员 1 人电焊工 2 人质检员 1 人保温工 30 人3.2 施工机械及工器具准备序号名称单位数量备注1剪板机台12压线机台13咬口机台14卷板机台15铁皮剪刀把206拉铆枪把307平板直尺个38拐尺个39手电钻把1010刀据把1511起重滑轮个312棕绳米30013手钳把1514电焊机台415切割机台183.3 作业环境条件a.施工图纸和技术资料齐全, 而且经过会审无变更, 作业指导书已编制, 开工手续已办。b.与保温有关的钢结构工程施工完毕, 并验收合格。c.及时掌握材料到货情况, 应满足施工进度的需求, 领到的材料要随时用完, 有剩余材料存入自备材料库, 现场不得长久堆放.四、 工程进度安排因保温工作与其它各专业施工项目交叉进行, 在保障安全的前提下, 确保施工质量与工艺及按时完成工期任务。五、 作业方法及施工要求5.1 作业措施及方案 a.由施工技术员根据图纸以及相关资料要求, 向施工人员进行交底, 施工人员应细心听讲, 认真理解, 并进行讨论作到确无疑问后, 方可办理技术交底签证。b.保温施工1) 设备系统已安装完毕, 经验收合格后, 对其表面尘土、 杂物等进行彻底清理后方可进行下一道施工工序。2) 施工前对保温材料的理化性能, 出厂文件以及试块进行检验, 合格后签证( 对于不合格的材料, 不准使用) , 材料运送一般, 采用卷扬机、 尼龙绳穿定滑轮、 人背三种方法。保温材料( 高处运送要用网或花格布包扎运送) 。3) 脚手架搭设必须由专职人员进行, 严格执行脚手架搭拆质量要求, 设投好后, 并经安检职能部门验收合格方可使用。4) 支撑角钢骨架安装, 先在设备平面进行划线, 并找出支撑角钢位置, 由专职焊工施焊, 把支撑角钢垂直焊接在设备表面( 支撑角钢( 40403) 间距, 横向500mm, 纵向1000 mm) , 然后焊接连接角钢。5) 自锁垫片拉杆Q235-A焊接布置, 由于拉杆为设备带材不须现场弯制, 焊接前在设备表面标准划线, 并划出钩钉具体位置, 钩钉间距为350 mm见方, 采用梅花形结构布置。然后将拉杆点焊其上, 施工顺序由上而下, 要求点焊牢固、 美观、 横平、 竖直( 每平方米不少于8个) 。6) 保温层铺设整体设备采用高温玻璃棉保温两层, 施工时, 单层铺设应错缝, 双层铺设错缝距离不小于保温棉板长或板宽的三分之一, 缝间拼接整齐严密, 不许有任何空洞、 缝隙现象, 设备接角要错接固定、 牢固。法兰、 三通、 弯管等处的保温采用可拆卸式结构, 保温层紧贴于设备形体表面, 用铁丝两道或多道绑紧、 扎实。同样要求单层错缝双层压缝, 缝间填充密实, 法兰处要留有足够可拆卸螺栓的距离, 伸缩节、 补偿器处要按照膨胀方向留出距离。主保温层施工应单层错缝, 双层压缝, 缝间填充密实, 接缝拼接整齐无缝隙。保温层敷设完毕后, 用自锁垫片, 穿拉杆压紧, 使保温层紧贴设备表面, 然后将自锁垫片之外的拉杆端部向上折90角, 卡住垫片。主保温层的厚度必须符合设计要求。7) 保护层施工该项工程采用波形铝板和铝合金板做保护层, 安装时把金属护壳紧贴在管道保温层外面, 把两边接缝搭接在一起, 敲打咬接, 搭接重叠部分不小于50mm, 用手提电钻钻孔, 自攻螺钉固定。自攻螺钉间距约200mm, 每道缝不得少于4个钉。接缝应严密、 平整、 处于隐蔽位置, 水平管道的纵向接缝应设置管道侧面, 水平管道的环向接缝应按管道坡度高搭低茬, 垂直管道的环向接缝应上搭下茬。5.2 作业工艺流程图专业技术员 作业人员 质检员保温设备检查图纸会审材料齐全作业指导书编制钩钉、 骨架安装编制施工计划主保温层施工编制工器具材料任务单检查修补检查主保温层H1技术交底保护层施工H2最终检查作业人员资格确认5.3 质量及工艺保证措施a.工程质量检验及评定标准1) 施工质量必须符合图纸设计要求。2) 评定标准执行工业设备及管道绝热工程检验评定标准GB50185-93, 电力建设施工及验收规范。3) 工序验收及验收等级。A、 材料验收等级 三级B、 钩钉、 骨架安装 三级C、 主保温层施工 四级D、 保护层施工 四级B关键检查项目, 隐蔽工程及停工待检点的确定: 1) 停工待检H2) 对H点的控制, H点即是对主保温层施工的控制, 本工序是保温工程施工的中心环节, 也是保温重点与难点, 保证H点的控制关键有两个方面, 首先施工方法应正确, 在保证保温质量的情况下, 对保温材料的检验是否合格也是关键之一, 第二是对施工质量把关, 如无错缝、 压缝, 应进行整改, 如有拼砌不严, 必须用填料将其填充密实且平整, 直至符合设计规范要求为止。3) 对波形铝板外保护的控制, 首先不得使用明显缺陷的材料, 下料应准确, 接缝应严密、 平整, 所有外保护缺陷应全部消除。C质量要求及质理保证措施1) 要求各分项工程施工重点, 都必须有自检记录。2) 要求各分项工程施工技术记录3) 钩钉、 骨架安装验收签证。4) 主保温层砌筑, 保温层验收签证。5) 各分项保温工程验收签证。6) 每道工序必须有验收签证才能进行下一道工序, 否则视为违章作业。六、 作业质量标准及检验要求a 施工中的作业标准和检验要求必须按照火电建设施工、 验收及质量评定标准进行。B 在施工过程中, 应做好原始的施工记录。工程完毕后, 应提前48小时通知监理及时验收, 并准备好验收所需的所有资料。( 包括”隐蔽工程验收记录”及”单位工程质量验收记录”) 七、 职业安全健康与环境管理7.1 脱硫保温主要危险辨识作业活动危险因素可能导致的事故相应措施电动工机具使用砂轮片断裂砂轮片飞出伤人根据说明书正确使用, 施工时不能正对着人设备堆放、 清理安全通道不足, 捆扎不牢划落人员损伤进行设备堆放、 清理时, 应有序、 牢靠电焊机焊接接地不正确, 不牢固 人员触电, 设备损坏安排专人监护, 用专用地线且连接牢固, 不施工时关掉焊机电源脚手架作业高空坠落物体打击人员、 设备损伤严格按照国家规范搭建脚手架。7.2 安全注意事项a. 进入施工现场, 必须着装整齐, 戴安全帽, 高处作业必须系安全带。b. 施工中必须严格遵照中华人民共和国安全生产法相关规定执行, 认真学习并严格执行电力建设安全工作规程( 火力发电厂) DL5009.1- 及工艺要求中的有关规定, 严禁违章作业。c. 认真执行安全技术交底制度, 每个施工人员应了解安全技术交底注意事项。7.3 施工安全措施a.施工人员必须熟悉并掌握电力建设安全工作规程( 火力发电厂) DL5009.1- 的有关规定。b.施工人员必须经过三级安全教育并考试合格方可上岗。c.施工人员进入施工现场必须正确佩戴安全帽, 并系紧帽带, 高空作业时必须系好安全带。d.高空作业时, 大件工器具要系有安全绳, 小件工器具要放在工具袋内, 并放置在安全可靠的地方, 小件材料要用铁丝扎牢, 防止坠落。e.使用直梯时与地面水平夹角以60为宜, 并有防滑和防倾倒措施。f.电动工具在使用前要仔细检查, 确保其性能良好, 并有良好的漏电保护装置。g.脚手架搭拆脚手架必须由专业人员搭拆, 并经施工部门和使用部门验收合格后方可使用, 认真执行脚手架搭拆安全措施。搭设脚手架用脚手杆, 跳板等材料要仔细检查, 不得有破损, 脚手架要绑扎牢固, 上杆离地应有1.05米的防护栏杆及18CM高的挡脚板或防护立网, 脚手架载荷不得超过270Kg/m,木跳板两端8CM处应用镀锌铁丝箍绕23圈或用铁皮钉实。h.用电动工具作业时, 必须佩戴防护眼镜, 必要时戴上防护罩, 电动工具插在插座上。i.在高空作业时, 电焊线不允许碰到作业使用的脚手架防止电焊线漏电发生事故。高空作业传递工器具和材料时, 不允许抛掷。应用绳系牢传递。j.严禁酒后进入施工现场。( 附有安全管理体系图) k工程全部结束后, 要做到”工完 料净 场地清”, 做到安全文明施工, 树立企业形象, 打出企业品牌。7.4 文明施工要求a.施工过程中, 施工人员必须着装整齐, 佩戴标志。b.工作中所有工作电源必须规范, 不允许乱搭乱接。c.施工现场严禁吸烟, 严禁酒后上班。d.做到”工完 料尽 场地清”。 附图: 安全管理体系图 负责人代民法责任人代小涛安全员张东生安全员胡红领
