泉州市城东片区四期安置房I地块
PHC
管
桩
工
程
施
工
组
织
方
案

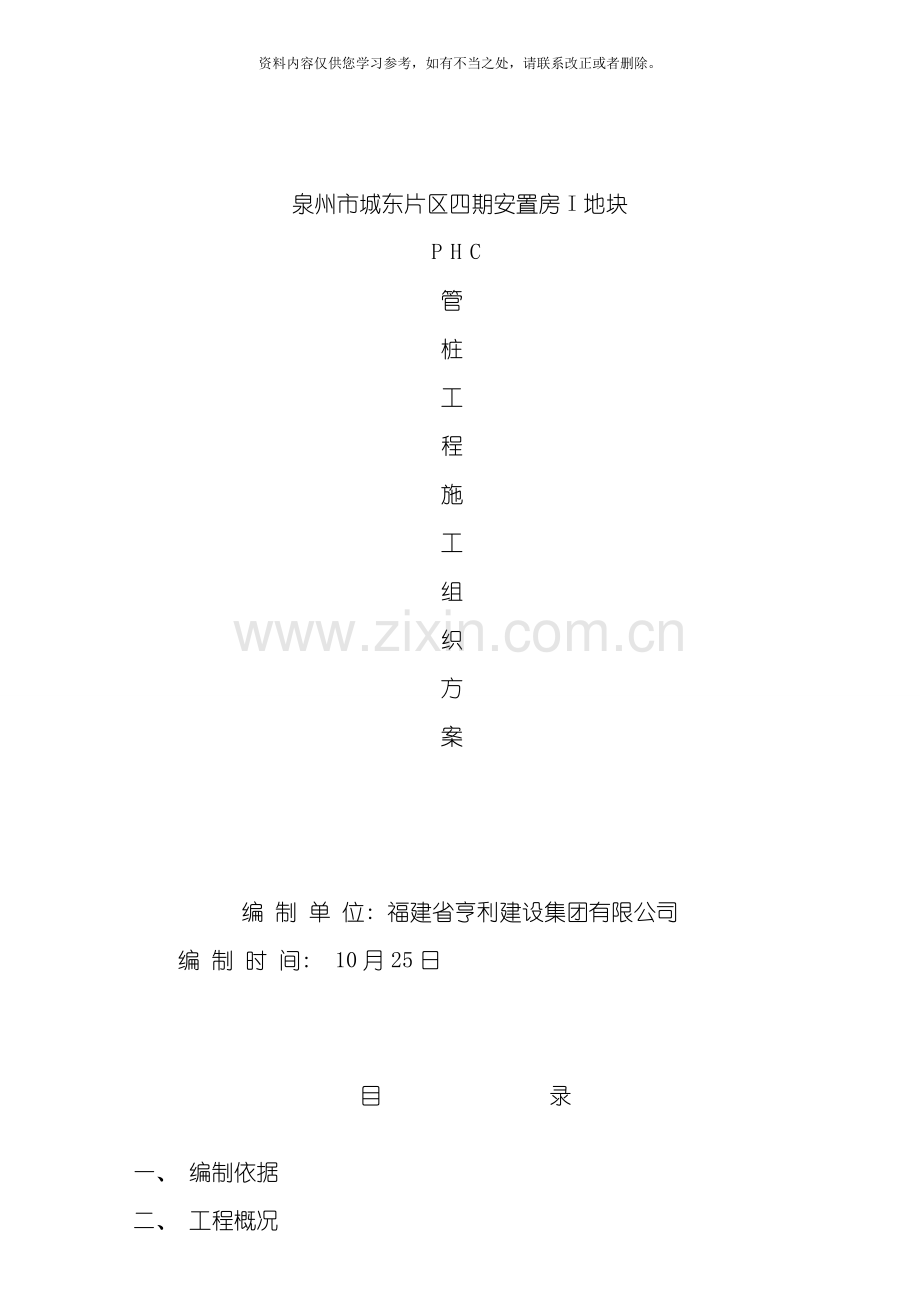

编 制 单 位: 福建省亨利建设集团有限公司
编 制 时 间: 10月25日

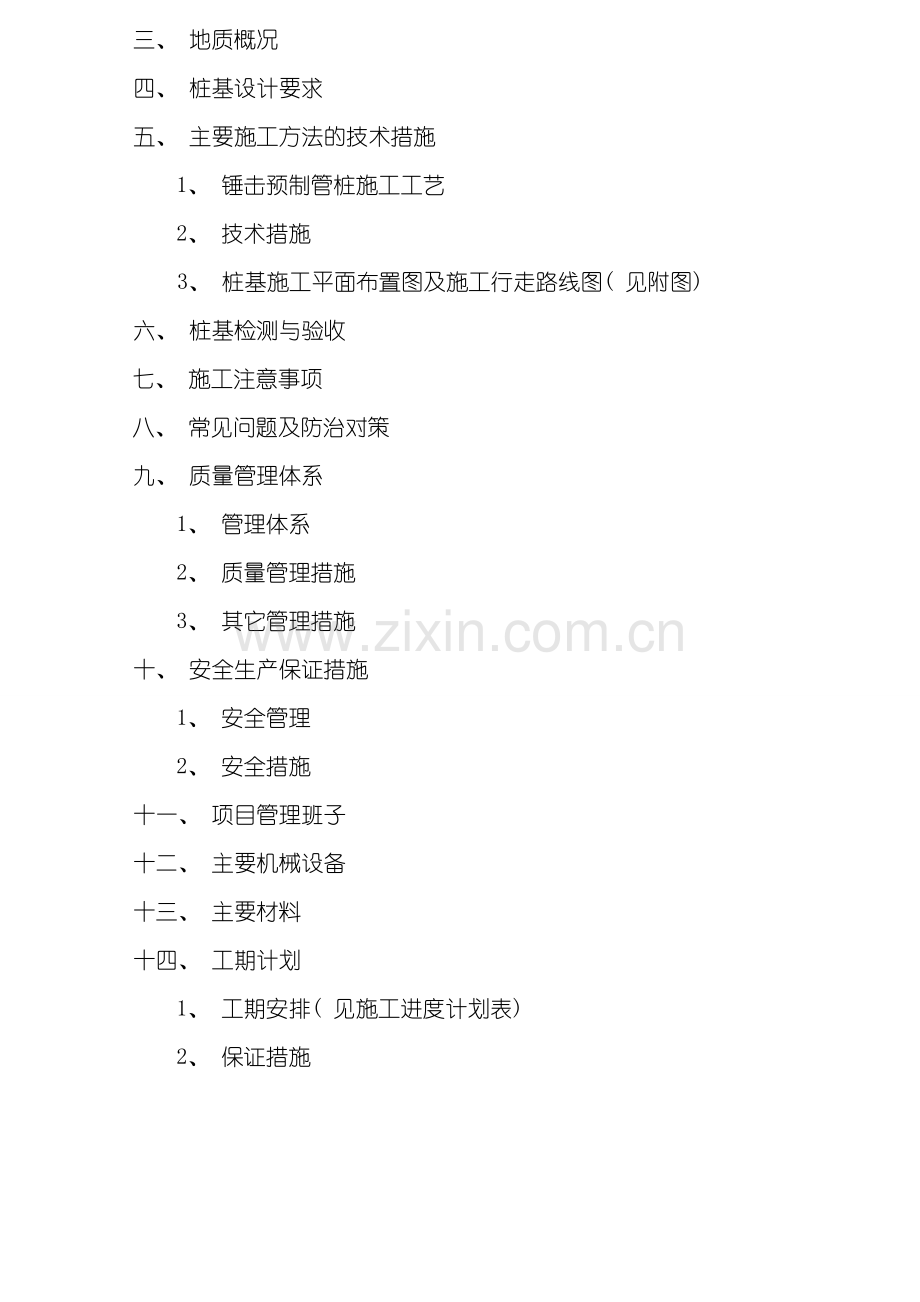

目录
一、 编制依据
二、 工程概况
三、 地质概况
四、 桩基设计要求
五、 主要施工方法的技术措施
1、 锤击预制管桩施工工艺
2、 技术措施
3、 桩基施工平面布置图及施工行走路线图( 见附图)
六、 桩基检测与验收
七、 施工注意事项
八、 常见问题及防治对策
九、 质量管理体系
1、 管理体系
2、 质量管理措施
3、 其它管理措施
十、 安全生产保证措施
1、 安全管理
2、 安全措施
十一、 项目管理班子
十二、 主要机械设备
十三、 主要材料
十四、 工期计划
1、 工期安排( 见施工进度计划表)
2、 保证措施
一、 编制依据
1《建筑桩基础技术规范》JGJ94-94;
2《先张法预应力砼管桩》GB13467-1999;
3《建筑地基基础工程质量验收规范》GB50202- ;
4《预应力砼管桩基础技术规程》DBJ/T15-22-98;
5《建筑工程施工质量验收统一标准》FD-WI-75-02;
6《锤击预应力管桩工程施工作业指导书》FD-WI-75-02;
7设计图纸及地质勘察报告;
8公司施工类似工程经验,设备装备能力.
二、 工程概况
泉州市城东片区四期安置房桩基础工程,位于泉州丰泽区城东埭头村边.该项目由中元( 厦门) 工程设计研究院有限公司设计,拟建建筑物26～33层框剪结构,本工程采用PHC预制桩基础,PH1.PH3设计为Φ500-125-A型, 单桩承载力特征值为2400KN, 单桩极限承载力为4600KN, PH2设计为Φ500-100-A型, 单桩承载力特征值为1200KN, 单桩极限承载力为2400KN, 单桩抗拔特征值为450KN, 单桩极限抗拔为900KN。工程地质报告由福建省林业勘察设计院提供.
三、 地质概况
其岩土层分布为:
①素填土 厚度为0.30~2.80m
②粉质粘土 厚度为0.4~3.30 m
③淤泥质土 厚度为0.6~9.00 m
④粉质粘土 厚度为0.4~6.10 m
⑤(含泥)中粗砂 厚度为0.3~3.80 m
⑥残积砂质粘性土 厚度为0.7~21.40 m
⑦全风化花岗岩 厚度为0.7~17.30 m
⑧砂土状强风化花岗岩岩 厚度为0.4~31.60 m
具体地质情况详见,《工程地质报告》。
四、 桩基设计要求
桩型
桩径
( ｍｍ)
桩数
(根)
桩长
(m)
持力层
单桩承载
力特征值
单桩承载力极限值
Φ500-125-A
Φ500A
2961
18～26
强风化花岗层岩8
2400KN
4600KN
Φ500-100-A
Φ500A
1333
15
全风化辉绿岩7-1
强风化花岗层岩8
全风化花岗岩7
1200KN
2400KN
五、 主要施工方法和技术措施
1、 锤击预制PHC管桩施工工艺
本工程工段设计锤击预制PHC管桩 4294根,桩径Φ500,桩长15～26米.我公司拟采用执行JG/T5053.1～5-1995标准进行施工,投入柴油锤击打桩机六台, 施工工艺流程如下;
PHC管桩施工工艺流程图
场地平整、 地基加固、 测设桩位
桩位复核
管桩预制、 运输
桩机、 桩锤进场
管桩进场、 堆放
铺设路基枕木
起重机喂桩
桩机、 桩锤拼装
桩架就位、 调整
第一节桩身插入, 垂直度调整
第一节桩打入
第二桩身插入, 垂直度调整
桩身接头焊接
焊缝质量验收
打桩记录、 整理
第二节桩打入
报监理工程师
最后一节桩就位
送 桩
寻找原因、 研究对策
标高、 贯入度校核
桩架移动 、 施工下一根桩
实施变更方案
桩架移动 、 施工下一个桩位
图1: 施工工艺流程图
⑴桩位放样: 根据建设单位提供的红线图和设计单位提供的施工图纸放样, 先放轴线样, 用木桩做出标记, 并在四周不受施工影响不易被破坏的位置设控制点或控制线, 复核后再放细样, 放样后在每个桩位中心打一根短钢筋, 并系以红绳子使标志明显, 考虑到桩机和吊车行走时可能会挤动预埋钢筋, 当桩机大致到位后要重新检查细样的准确性。
⑵桩起吊: 用钢绳绑好桩身, 单点起吊, 小心喂入桩机。
⑶桩机就位: 调平桩机, 使桩芯对准细样, 同时利用经纬仪检查横向和纵向的垂直度, 入土垂直度应控制在0.5%内。
⑷打桩: 开动打桩装置开始打桩, 打桩过程中设专人记录打桩时间, 同时设专人检查进桩锤击数,当出现异常时, 应立即通知现场施工员作出处理。施工中禁止间断打桩。
⑸电焊接桩: 管桩接头采用端板双破口电焊连接, 破口宽度每边5mm ,设计要求电焊破口应满焊, 为保证上下节接桩吻合, 焊接牢固, 电焊前应检查上下端板是否有毛刺及粘结物, 若有毛刺应磨平清扫。
⑹桩顶标高控制: 打桩前测出该桩承台地面高程, 在送桩杆上做出标记, 打桩过程中跟踪检查, 推算出送桩深度, 临近设计标高时每20cm检查一次直至打桩结束。
⑺停锤: 送桩过程严格按照施工规范和设计图纸进行, 送桩达到设计停锤标准最后三阵, 每阵10击, 贯入度≤10cm( 用水平仪进行观测) 。
2、 技术措施
⑴施工前应组织有关人员认真分析施工图纸及地质勘查报告, 并做好图纸会审工作, 对作业人员进行技术交底和安全交底。
⑵开工前应了解建筑区域内是否有地下管线、 管道、 旧基础或其它障碍物, 若有, 应先处理完善。
⑶场地应先平整压实, 使之满足施工要求。
⑷基桩轴线的控制点和水准点应设在不受施工影响的位置, 设置的控制点和水准点应经复核后妥善保存, 施工期间经常复核。
⑸管桩和电焊条等原材料及制品必须具有出厂合格证方可进场, 进场后应进行复核, 复核后方可使用。
3、 桩基施工平面布置图及施工行走路线图( 见附图)
六、 桩基检测与验收
为了贯彻工程”百年大计、 质量第一”的原则, 确保桩基工程的动测质量, 根据上海软土地基近几年高速公路桩基工程动测的实际情况, 结合本工程特点, 对沉桩进行下列要求的测试。
⑴被检测桩应在达到地基土有关规范规定的休止期后施测。
⑵桩基检测对照DGJ08－11-1999《地基基础设计规程》执行。
具体的桩基检测要求将依照有关规定结合业主的要求进行, 并委托有相关资质的检测单位进行检测, 出具检测报告, 桩基检测过程中我们将积极协调配合, 确保桩基检测的顺利进行。
1、 验收的质量标准
项次
检查项目
规定值或允许偏差
检查方法和频率
桩
位
( mm)
群
桩
中间桩
d/2且不大于200
根据轴线测量
外缘桩
d/4
两桩及三桩
两桩
100
三桩
150
2
桩尖高程(mm)
不高于设计规定
查沉桩记录
贯入度(mm)
小于设计规定
查沉桩记录
注: d为桩径或短边
桩基验收
按验收质量标准要求事项进行验收, 同时检查桩头损坏情况, 对桩头严重打坏的桩责令施工单位进行修补。试桩的桩顶如有破损或强度不足时, 将破损和强度不足段凿除后, 修补平整。
2、 试验
试验
类型
试验项目
材料名称
试验频率
桩
基
试
验
小应变
PHC打入桩
1＞小应变试验应按每个承台总根数的30%, 并每一墩台至少不少于1根测试或按照设计要求
静载试验
主线做静载试验, 频率按总数量1%并不少于2根。
3、 打桩原始记录和周围建筑物观察
打桩过程中详细记录各种作业时间, 每打入0.5-1m的锤击数、 各地层锤击数、 桩位置的偏斜、 最后10击和最后50cm的平均贯入度和最后1m的锤击数等。
在沉桩最后如果打入桩长已经达到设计长度而未达到承载力要求, 或已经达到承载力要求而打入桩长未达到设计要求, 我部将请监理和设计以及代建进行现场研究、 解决。
沉桩控制将采取双控, 即打入深度和贯入度控制。
打桩过程中详细观察周围建筑物沉降或上升情况, 在建筑物上设置观察点, 利用远处的固定水准点进行对比分析, 从而确定沉降或上升情况。
七、 施工注意事项
1、 堆 放
现场堆放时场地坚实、 平整, 按二点支法设置垫木, 支点位置如图1、 偏差控制±20cm。管桩在柴油打桩机附近存放, 单层放置, 且设支垫。在距柴油打桩机15m以上存放时, 不超过3层(D500～D600mm), 底层要设支垫。
2、 吊 运
单节管桩吊运采用两头钩吊法, 竖起时采用单点法, 如图2。多节管桩焊接后的吊运和起竖要重新计算最佳吊点位置和吊点数量。
3、 垂直度控制
管桩施工时, 在桩机正面和侧面按正交方向分别架设经纬仪, 监控下桩垂直度, 整桩垂直度偏差不得大于1/200L( L为桩长) , 对于首节桩施工, 要特别注意, 发现偏移或倾斜时, 及时校正。
4、 防止偏心
由于环形截面对于偏心受压较为敏感, 在施工过程中, 最大限度避免偏心施压或偏心锤击的产生。
5、 垫 层
锤击法打桩(送桩)施工时, 桩头和桩帽(送桩器)之间使用厚度不小于120mm的竖纹硬质木或硬纸板垫层, 并及时更换。
6、 接 桩
采用手工电弧焊或粉芯焊丝自保护半自动焊, 焊缝应连续饱满, 焊接后至少应冷却5分钟再继续施工。
7、 静载试验
试验设备安装稳定牢固, 加载时不产生倾斜或偏心, 千片顶垫层座与试桩顶全部按触贴合, 均匀受力。若试桩桩顶经过砍桩处理, 采取在桩内壁浇注砼或桩头用钢套箍加固的方法加固桩顶, 其顶面处理平整。
八、 常见问题及防治对策
1、 露桩和断桩
由于持力层高低起伏, 设计对桩长未及时调整, 当桩插入持力层一定深度( 一般为2米) 就无法打入而终止, 使桩身露出设计桩顶过多( 一般1-2米, 多则5-6米) 而形成露桩。同样, 由于持力层起伏变化, 沉桩到设计标高还未进入持力层或贯入度还很大, 仍需继续沉桩, 就形成了断桩。
( 二) 防治及处理方法
( 1) 查清原因。首先从分析勘测资料入手, 在持力层起伏变化较大处补充勘测。重要柱子位置布置钻孔查清持力层深度和性质。
( 2) 现场试桩时根据试桩情况确定终止打桩的标准。实行”双控”既控制桩长又控制贯入度。对摩擦端承桩, 以贯入度为主, 桩长为副。锤击式桩机, 贯入度受锤重和打桩机械的影响较大, 加以注意。
( 3) 对露出地面的桩应截桩。截桩采用人工凿桩, 方法是先将不需截除的桩身端部用钢抱箍抱紧, 然后沿钢箍上缘凿沟槽, 再行扩大截断, 钢筋用气割法切断。严禁使用大锤硬砸。
( 4) 对断桩, 应及时通知设计单位, 要求其提供优化的设计变更方案。
2、 斜桩
桩在沉入过程中, 桩身垂直偏差太大( 规范规定, 垂直偏差不得超过桩长的0.5%) 形成斜桩。据有关资料介绍, 倾斜偏位超过25cm的管桩, 承载力就会明显不足。
( 一) 原因分析
( 1) 采用锤击式打桩时, 桩不垂直, 桩帽、 桩锤及桩不在同一直线上。
( 2) 沉桩时遇到大块坚硬障碍物, 如老基础、 古河道石驳勘、 大块石等, 把桩挤向一侧, 发生偏斜。
( 3) 桩布置得过多过密、 沉桩时产生的挤土效应, 将原先已打入的桩上抬或挤斜。
( 4) 接桩时, 相接的两节桩不在同一轴线上, 产生了曲折。
( 5) 基坑开挖方法不当, 一次性开挖深度太深, 使桩的一侧承受很大的土压力, 使桩身弯曲变形, 引起桩顶偏位。
( 二) 防治及处理方法
( 1) 场地要平整坚硬, 不能使桩机在打桩过程中产生不均匀沉降。
( 2) 仔细分析地质勘察报告, 如地质勘察报告中提到浅部( 2-3米) 有老基础或古河道驳勘、 大块石等障碍物时, 打桩前, 探桩的深度应深一些。遇到坚硬障碍物应预先挖掉或用钻机将障碍物钻穿, 再打桩。
( 3) 为控制好桩身垂直度, 重点应放在打第一根桩上, 桩锤、 桩帽或送桩杆和桩身同一中心轴上。桩插入时的垂直度偏差不得超过桩长的0.5%, 沉桩时, 在距桩机20米左右处, 成90度方向设置经纬仪各一台加以校准。初打时轻, 待桩身稳定后, 再按正常落距锤击。
( 4) 沉桩时就发现桩不垂直立即纠正。必要时, 把桩拔出重打, 不能凑伙了事。桩打入一定深度后发现桩身发生严重倾斜时, 不能采用移动桩架来校正, 以免把桩折断, 采取其它措施。若无法纠正, 将该桩作为废桩处理。
( 5) 合理布置桩位。桩与桩中心距宜大于4d( d为桩径) 。
( 6) 尽量减少接桩, 接桩要在桩尖穿过硬土层后进行。单桩接头不能超过4个。接桩时采用钢端板焊接法。上下节桩要对齐, 并在同一中心轴上, 上下段桩的中心线偏差不能大于5毫米。接桩前先将下段桩顶清洗干净, 加上定位板, 然后把上段桩吊放在下段的端板上, 依靠定位板将上下桩段接直, 焊缝应连续饱满, 焊接好后过3-5分钟再沉桩, 以免温差过大, 将焊缝裂开, 降低焊接强度。
( 7) 浅部遇到障碍物, 如老基础、 石驳勘、 大块石等, 无法排除时, 先用钻机钻孔, 将障碍物钻穿, 然后再把桩植入孔内再沉桩。钻机钻孔时, 其垂直度偏差不超过孔深的0.5%。
( 8) 管桩打完后, 进行深基坑开挖时, 分层均匀进行, 桩周土高差不能超过1米, 坡顶不得堆土或停放挖土机械, 不得用铲斗碰撞桩体, 特别在软土地区开挖基坑时, 不贪快蛮干。
( 9) 因基坑开挖方法不当或一次性开挖过深造成的斜桩, 采用顶桩的办法处理。
3、 桩上浮
已打好的桩发生较大上浮。
根据本工程地质状况及相邻地块已完工工程实例分析( 已完工的2号地块在桩基施工期间曾发生较大地挤土效应, 已打好的桩发生明显上浮) 。为了有效的预防及控制浮桩, 结合本工程的地质条件及2号地块的施工经验及设计要求, 针对所有主楼筏板范围内的桩采用减压孔的办法。减压孔应采用螺旋钻杆作业法, 引孔的孔径为400mm。为了解挤土效应的影响程度, 在桩筏板范围内设置观测桩( 数量不小于总桩数的10%) 。并委托专业观测单位进行全程观测。
九、 质量管理体系
为确保本工程达到合格标准, 将做好以下工作:
1、 管理体系
建立三级管理质量保证体系机构, 按照国家颁发的技术规范, 质量标准及有关规定, 进行检查验收, 把好质量关, 贯彻”预防为主”的方针, 质检员积极协助班组长开展自检、 互检活动。
2、 质量管理措施
⑴建立图纸自会审制度: 施工前在公司统一领导下, 组织技术人员认真看图, 熟悉图纸, 全面熟悉弄清设计意图, 发现问题, 认真做好记录, 正式会审时, 应将问题全部搞清楚, 落实解决办法。
⑵在图纸自会审基础上, 施工前应认真编制施工组织设计, 作为指导施工全过程各分项技术的文件。
⑶建立质量检查和验收制度, 由公司技术科派技术人员进驻工地任项目技术负责人, 建立以技术负责为主的质量监控体系。建立好隐蔽工程验收制度, 各隐蔽工程验收合格后填好记录, 监理单位现场代表签证并及时办好隐蔽验收手续。
⑷建立健全全面质量保证体系, 包括技术管理、 质量管理、 材料供应、 全面质量管理等制度, 不断教育和提高全体职工的质量意识。
⑸建立技术交底制度, 技术负责在各分项工程施工前应对班组重复、 认真、 细致地交底并做好记录。
⑹执行工序质量管理责任制, 明确各工序质量标准和责任, 质检员按工艺流程对每道工序进行检查监控。每道工序经质检员检查经过后方可进入下一道工序。
⑺桩机操作工、 吊机司机、 电工和电焊工等技术工人要经技术培训后持证上岗。无级别工人不能独立上岗作业。
⑻按有关规定, 自觉接受工程监理人员、 质检站代表和设计人员的检查、 监督和指导。
⑼推行全面质量管理工作, 现场成立各个TQC小组, 以保证工程质量。
3、 其它管理措施
⑴测量放样
A、 遵守先整体后局部的工作程序。
B、 严格审核原始依据的正确性, 坚持测量作业与计划工作配合进行。
C、 测量人员要紧密配合施工, 每次放样后都要有人复核后方可交付使用。
⑵材料质量措施
A、 严格执行原材料和预制品检验制度, 严格控制原材料和预制品的质量、 管桩、 电焊条( 电焊丝) 等进场同时提供质保书并由材料统一验收。
B、 施工过程中加强监测工作, 实行动态管理, 发现异常及时分析计算, 采取防范措施, 以确保施工安全。
⑶计量质量
按要求上报各类报表( 材料、 质量、 工期等) , 对计量器具定期检测。
( 4) 、 因主楼的桩数比较多,施工前应预留观测桩在施工时将观测桩桩顶标高留置自然地面, 每天用水准仪对观测桩进行水平观测。
( 5) 经济措施
以质量评定为依据, 公司和项目部开展各种形式的劳动竞赛, 结合经济奖罚制度大力表彰先进。项目部经济奖罚制度结合本公司经济奖罚制度及本工程的特殊情况, 制订适合本工程的奖罚细则。
十、 安全生产保证措施
1、 安全管理
⑴建立安全生产责任制, 使落实安全生产的各项规章制度成为全体职工的自觉行动。
⑵建立安全生产教育制度, 对进场工人做好三级安全教育、 上岗教育和特殊工种教育, 变换工种要进行交换工种教育后方可上岗。在工地要进行经常性的安全生产教育活动。
⑶建立安全生产的定期检查制度和安全技术计划, 公司对工地每月检查一次, 项目部每旬自检一次, 班组每日班前自检, 要以自检为主, 互检为辅。创立一个良好的安全生产环境。
2、 安全措施
⑴施工现场
A、 施工人员进入场地需正确使用个人防护用品和安全防护设施, 安全设备要定期检查, 不符合要求的不准使用。
B、 施工现场的各种机具设备、 材料、 构件设施等要按施工场地平面布置堆放, 保证现场整洁。
C、 施工现场要有交通警示标志, 危险地区要悬挂警告标志, 夜间要设红灯示警。
D、 施工现场要设消防设施, 备有足够、 有效的灭火器材, 宿舍区要设灭火器, 焊接、 切割等明火应安排在安全地点。
E、 进入工地不得光脚或穿拖鞋、 高跟鞋, 不准在施工时抛掷工具、 物件, 不准在工作时打闹、 戏耍。
⑵机械施工
A、 机械操作人员须经考核合格, 持证上岗。严禁无证开机或违章作业, 严格遵守机械操作规程。实行定人定岗责任制和机组负责制。
B、 机械设备使用前, 应先细致检查各种部件和防护装置是否齐全灵敏、 可靠, 然后进行试车运转。
C、 在机械设备使用过程中要注意其运转情况, 发现零部件损坏或运转不正常情况, 要立即停机, 并报请专业人员修理, 在未修好前, 不得使用。
D、 机械设备必须有带漏电保护器和功率相符的配套电缆。
E、 开工前应先处理架空高压线和地下障碍物, 场地应平整, 排水畅通以满足打桩所需的地面耐力要求。
F、 桩机、 吊车工作前应检查设备是否平衡可靠, 电器设备的绝缘情况、 卷扬机离合, 制动装置和钢丝绳等是否安全、 灵活、 可靠, 注意桩架连接螺栓是否松动或丢落。
G、 桩机、 吊车工作中, 操作手应集中精神, 听从指挥, 参加施工人员应坚守各自岗位。吊车作业范围内严禁人员停留经过。
H、 桩机在前后移动时应先放松电缆线, 注意周围障碍物。
I、 电焊机应设在通风、 防雨、 防潮的地方, 操作人员应戴好防护眼镜和手套, 焊接现场不得堆放易然易爆物品。
⑶施工用电
A、 施工现场用电由电工专人布置, 并严格遵守施工现场临时用电安全技术规范。应在主要用、 配电设施附近悬挂明显标志牌, 配电箱以及箱内电器应标明用途, 分路应有标记。配电箱及配电线路维修应设停电标志, 停、 送电必须由专人负责。
B、 工地设有配电室, 主配电箱、 分配电箱、 移动电箱直到开关箱, 各部分均应设防漏电、 防短路、 防过载等保护功能和三种防漏电装置以及接零、 接地漏电保护装置。
C、 电工每天班前检查各开关箱及漏电保护器是否失灵, 如失灵应及时更换。现场的施工机械均应做到一机、 一箱、 一闸、 一漏电保护器。
⑷安全经济奖罚制度
A、 工人上班要正确戴好安全帽, 持证上岗, 若发现工人上班不戴安全帽和防护用品, 工地安全员有权停止其工作并进行安全教育, 且进行安全罚款, 第一次违反罚款20~50元; 第二次违反罚款100元; 第三次违反工地安全员能够报工地负责人责令其退场。
B、 对工地遵守纪律的工人、 班组及时给以表扬和嘉奖, 每月评出安全先进个人和安全先进班组给予50~100元的奖励。
C、 工地禁止用电炉、 电炒锅, 违反者除没收电炉、 电炒锅外, 并处予100~200元的罚款。
D、 发生经济奖罚措施施工当月兑现, 共同遵守。
十一、 项目管理班子
1、 项目管理班子
序 号
职 务
姓 名
备 注
1
项目经理
2
技术负责人
3
施工员
4
质检员
5
安全员
十二、 主要机械设备
1. Df62锤击机 5台
2. 全站仪KTS-4422LL 3台
3. 水准仪HD2-PG 3台
4. 交流弧焊机BX1-630-2 12台
十三、 主要材料
工程主要材料为预制PHC管桩, 供应厂家为福建强力管桩有限公司, 交通便利, 能够根据施工进度的需要随时进场。
十四、 工期计划
1、 工期安排( 见施工进度计划表)
2、 保证措施
本工程工期定为60天, 为保证按期完成桩基施工任务, 拟采用6台锤击机, 按每台锤击机每天施工20根桩, 以保证工期。
PHC管桩施工进度表
时间
施工
安排
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
桩机
进场
建筑物角点
定位
桩位
定位
试打桩
桩机
压桩
完成施工桩机退场
编制单位: 福建省亨利建设集团有限公司 编制人: 编制日期: .10.25
PHC管桩施工进度表
时间
施工
安排
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
桩机
进场
建筑物角点
定位
桩位
定位
试打桩
桩机
压桩
完成施工桩机退场
编制单位: 福建省亨利建设集团有限公司 编制人: 编制日期: .10.25
