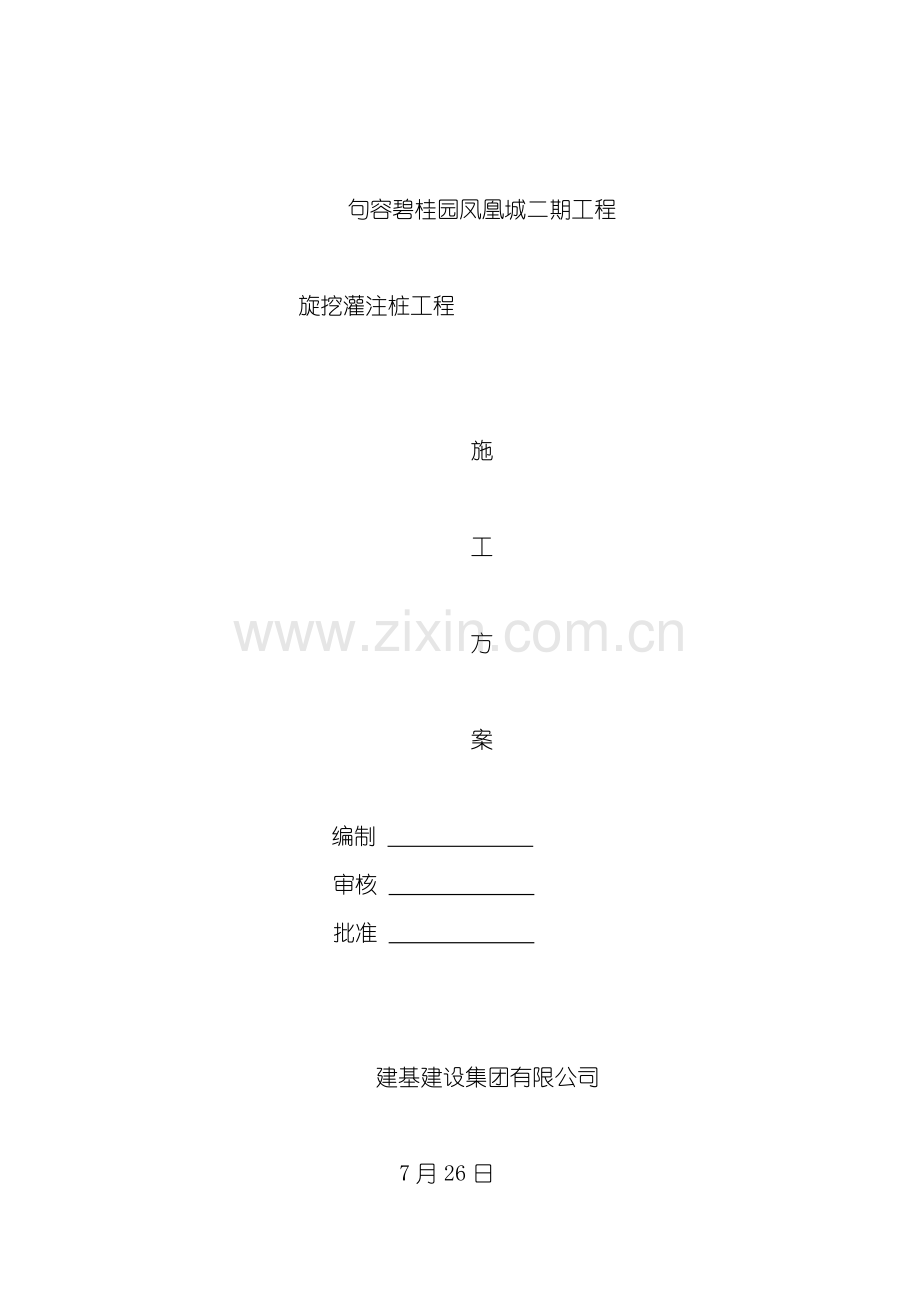

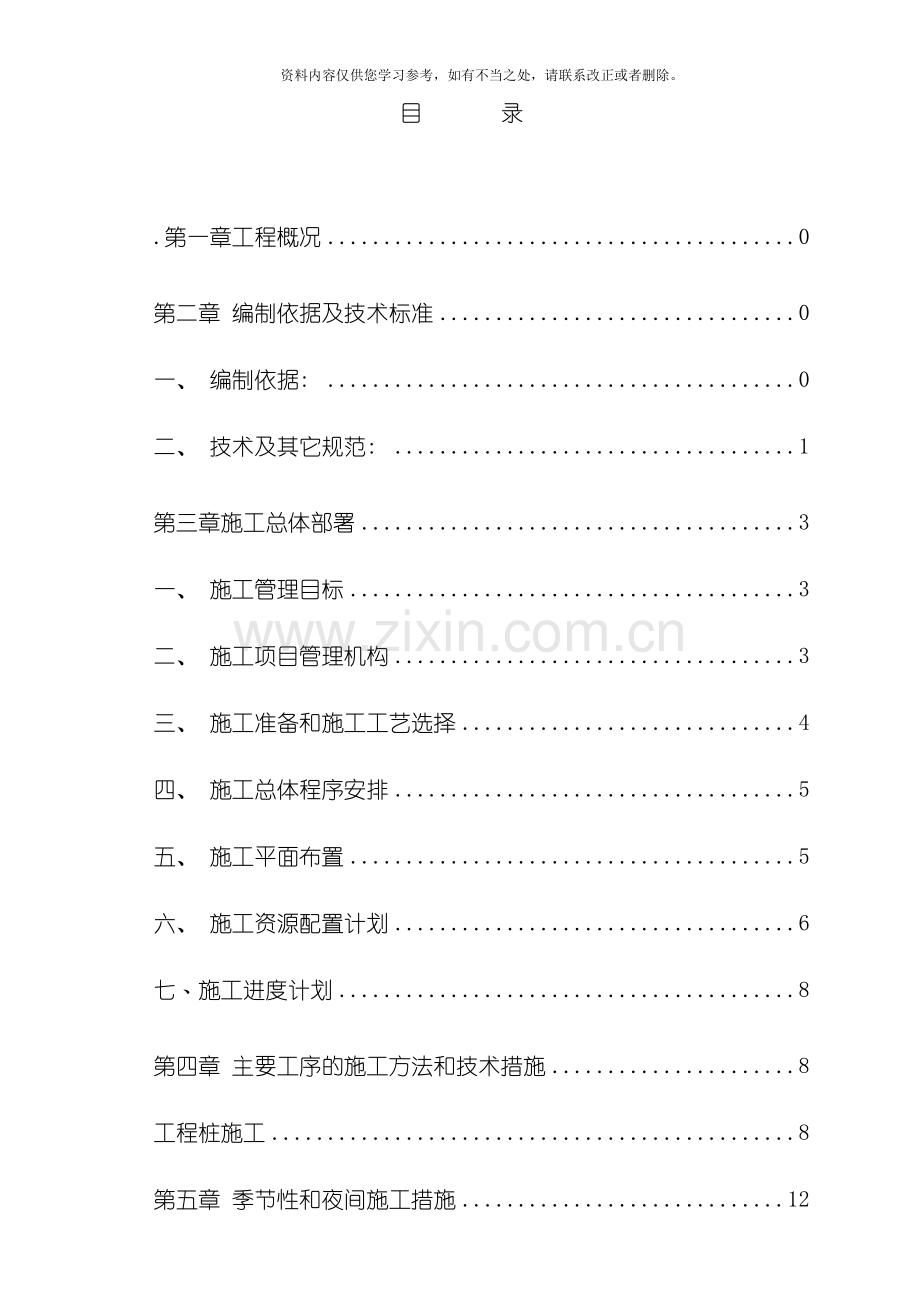

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。句容碧桂园凤凰城二期工程旋挖灌注桩工程施工方案编制 审核 批准 建基建设集团有限公司 7月26日目 录.第一章工程概况0第二章 编制依据及技术标准0一、 编制依据: 0二、 技术及其它规范: 1第三章施工总体部署3一、 施工管理目标3二、 施工项目管理机构3三、 施工准备和施工工艺选择4四、 施工总体程序安排5五、 施工平面布置5六、 施工资源配置计划6七施工进度计划8第四章 主要工序的施工方法和技术措施8工程桩施工8第五章 季节性和夜间施工措施12第六章 工程质量保证与控制措施13一、 质量保证总措施14二、 质量管理制度14三、 质量管理及保证体系15第七章安全文明施工管理措施17第八章 工期保证措施18一、 施工进度计划管理18二、 施工工期保证措施19第一章 工程概况根据建设方提供的岩土工程勘察报告。在工程桩范围内的主要岩土层自上而下为: 1: 填土: 素填土, 场区普遍分布, 厚度:1.05.0m。22粉质粘土, 厚度:510m。3: 强风化岩, 厚度: 57m。 4: 中风化岩, 厚度: 1012m本次施工项目为混凝土灌注桩,工程工期较紧, 现场施工时必须合理安排进度计划,组织人力、 物力, 注意各施工段之间的衔接、 交叉施工。根据上述特点, 我公司在施工过程中将全力以赴, 充分利用我公司在技术和项目管理上的经验, 克服各种不利因素, 圆满完成本工程的施工任务, 给业主及有关方面一个圆满的答复。第二章 编制依据及技术标准一、 编制依据: 1) 工程建设标准强制性条文; 2) 业主单位招标文件、 施工合同。3) 广东省建设工程勘察设计院提供的设计图纸。4) 相关的施工规范、 标准。5) 我公司所承建的大中型桩基工程的施工经验。二、 技术及其它规范: 1、 建筑工程施工质量验收统一标准GB50300- 2、 建筑地基基础工程施工质量验收规范GB50202- 3、 建筑桩基技术规范JGJ 94-944、 建筑基坑支护技术规程JGJ 120-995、 混凝土结构工程施工质量验收规范GB 50204- 6、 混凝土质量控制标准GB 50164-927、 普通混凝土用砂质量标准及检验方法JGJ 52-928、 普通混凝土用碎石和卵石质量标准及检验方法JGJ 53-929.建筑桩基技术规范( JGJ9494) 10.工程测量规范( GB50026-93) 11.建筑机械使用安全技术规范( JGJ5999) 12.建筑工程施工现场供用电安全规范( GB5019493) 三、 设计技术要求、 参数及工作量1. 设计参数与工程量: 本工程0.00为室内地面标高, 相当于测量图标高51.8m。设计参数与工程量表715号楼桩型砼强度等级单桩承载力设计值( KN) 桩直经 扩大头直经数量( 根) ZH0918C355500900180010 ZH1022C3575001000220062ZH1224C35950012002400380ZH1427C35120014002700179ZH1632C3515501600320067ZH1831C3515501800310010ZH2242C3530002200420032. 桩型本工程所有桩为端承型桩, 施工前应确保图纸设计要求桩长和桩端嵌入支承岩层深度。当桩端支承岩层为中风化沙质粉砂岩, 桩端岩土承载力特证值为Pqo kpa,浇混凝土前, 可采用深层荷载板试验确定。3.成孔本工程采用的桩径为0.9m, 1.0m, 1.2m, 1.4m, 1.6m, 1.8m, 2.2m采用旋挖钻机成孔, 人工扩底的综合方案施工, 非自稳性好的粉质粘土层利用钢护筒做护壁, 但护筒长度不能够超过4米。 为保证垂直度, 每35m必须进行一次桩中心位置及垂直度的校核工作。 4、 承建方针与目标4.1. 承建方针: 信守合同, 严格管理, 精心施工, 质量创优, 确保安全。4.2. 质量目标: 确保工程质量符合国家规范和设计要求, 工程合格率达到100, 质量等级为合格。4.3. 安全目标: 安全生产无重大伤亡事故, 文明施工创”市标化”工地。4.4. 工期目标: 施工总工期为52天, 具体开工时间以业主下达的开工令为准。第三章施工总体部署一、 施工管理目标1、 工期目标: 在20天工期内完成承包范围内工程桩的工作内容。2、 质量目标: 按照国家有关规范和质量验收标准确保达到合格要求。3、 安全目标: 严格安全管理, 确保本工程无重大伤亡事故, 轻伤率控制在2.5 以下。4、 文明施工目标: 严格执行国家及句容市有关施工现场场容、 场貌、 环境保护和卫生管理规定, 抓好标准化现场管理,配合总承包方争创”文明工地”。二、 施工项目管理机构本公司拟选派一分公司的优秀施工管理人员组成项目经理部, 建立岗位责任制, 按项目法组织施工。项目部负责施工全过程中的工程质量、 安全、 进度、 成本、 文明施工等管理, 以保证实现总的施工目标。根据本工程的施工规模和工程特点, 施工管理人员配备如下表: 岗位职务人数岗 位 职 责项目负责人1项目总负责人, 总体指挥、 协调、 组织实施者施工员3项目施工员, 现场施工管理, 跟班作业指导, 施工质量、 安全、 进度实施工者专职质量员1现场质量监管, 分部分项检查评定, 材料质量控制专职安全员1现场安全生产、 文明施工责任人材料员1现场材料采购、 供应, 原材料质量把关三、 施工准备( 一) 施工工艺优选: 根据总承包方提供的工程桩图纸和地勘报告, 场地内土层主要以粉质粘土为主, 地层情况良好。我方采用旋挖桩成孔施工工艺能够大大提快工程桩的成桩效率。我方自进场之日立即着手技术准备, 一方面使有关人员仔细研究施工图纸, 了解设计意图及相关细节, 另一方面开展有关钢筋翻样、 各部位工作量计算、 图纸会审、 技术交底等准备工作, 同时根据施工需要考虑是否编制更为详尽的施工作业指导书, 以使从工程开始就受控于系统管理, 从而在根本上确保工程质量。( 二) 机具、 材料准备: 进场后, 我公司将立即按机具组织中有关的大型设备进行相关保养调试。对一些小型机具将按进场计划分批进场, 并使所有进场设备处于最佳的运转状态。( 三) 人员准备: 在进场后三天内, 所有施工管理人员全部到位, 其它施工人员将根据现场需要分批进场并在公司内部备足各类专业的施工操作人员。 四、 施工总体程序安排本工程场地基本平整, 场地素填土较多, 我方拟采用3台金泰SD28型旋挖钻机来施工旋挖灌注桩。本工程的钢筋笼将集中在钢筋场地加工, 采用拖车转运至施工区域。为保证工程质量, 加快工程进度,并考虑到天气等不利因素的影响, 本工程总工期进度计划按20天安排。五、 施工平面布置( 一) 、 施工总平面布置原则: 施工总平面布置合理与否, 将直接关系到施工进度的快慢和安全文明施工管理的水平, 为保证现场施工顺利进行, 确定平面布置原则为: 1. 在满足施工的条件下, 尽量节约施工用地2. 满足施工需要和文明施工的前提下, 尽可能减少临时建设投资; 3. 在保证场内交通运输畅通和满足施工对材料要求的前提下, 最大限度地减少场内运输, 特别是减少场内二次搬运; 4. 在平面交通上, 尽量避免土建与道路及其它生产单位相互干扰; 5. 符合施工现场卫生及安全技术要求和防火规范。6. 根据施工现场阶段的变化做相应调整, 具体做到: 临时堆场安排在施工作业面附近。 将不同类型和用途的材料堆场分开管理。 材料堆放应挂牌, 必要时应架空遮盖。7. 规范现场各项管理工作, 按照市安标化规定进行施工现场管理, 确保文明安全施工。( 二) 、 施工现场临时供电布置在整个工程施工阶段, 现场用电、 用水主要是施工生产用电, 临时生活用电、 用水和保安照明用电。临时用电: 根据现场电源位置, 采用直径35mm2的电缆分路引出。供电主线路布置严格执行”三相五线制”, 并按需设置配电箱。施工中电缆布设必须统一规划, 系统接线等均按规范进行, 不得乱接电线。六、 施工资源配置计划( 一) 、 劳动力安排为保证工程的质量和进度, 将选配素质高、 技术熟练的作业班组进行施工, 在这些工人中, 要求熟练工所占比例不低于80%, 专业工种必须持证上岗。组织流水施工, 按流水要求配置劳动力。施工过程中根据工程进度及时对劳动力予以动态调整, 使之均衡。劳动力投入计划见下表: 工种名称桩基工程备注项目部管理人员5按进度分批进场旋挖机操作工6挖机操作手6吊机操作手3钢筋工18电焊工8机修、 电工2后勤人员2灌注人员24人工扩孔62总 计: 135( 二) 施工机械设备、 仪器配置1.施工机械设备计划名 称型 号数量大宇挖掘机PC2201中联25T汽车吊QY25H1旋挖钻机SD-283交 流 电 焊 机ZX5等6水 泵0.75KW22泥浆泵U83C型3钢筋切断机GQ402台七施工进度计划当工程桩桩距为小于3倍桩距时, 施工中应采用隔桩跳打法, 以减小对邻桩的影响, 确保工程质量。第四章 主要工序的施工方法和技术措施工程桩施工本工程基础工程桩共711根, 直径0.92.2米。采用SD28( L) 型旋挖钻机施工, 商品砼浇注成桩。( 一) 、 旋挖机施工工艺流程图如下: 测量放线、 定位护筒埋设、 校核桩机就位、 对位挖机清土、 运土标高、 入岩判定钻进成孔验 孔安放钢筋笼导 管 安 放砼标高控制灌注混凝土移机至下一桩位( 二) 、 旋挖机施工施工技术措施如下: 1、 测量放线定位在施工前由总承包方移交控制桩位, 我单位根据控制桩位测设出各工程桩, 为保证测量精确, 必须采用闭合测量的方法。2、 埋设护筒在埋设护桶时, 采用十字交叉法, 将所放桩位点移出, 埋设好护桶后用十字交叉法恢复, 护筒中心与桩位中心重合偏差5cm, 埋深以进入强风化泥质粉砂岩50cm为准, 上口高出地面40cm, 四周用土回填夯实。护筒口用红油漆做好十字线标记。3、 旋挖钻机就位1) 护桶埋设完毕后, 平整场地填实虚土, 垫上钢板, 使钻机稳定就位。2) 回转主机和变幅油缸精确对位,钻机停位回转中心距孔位4.2M4.5M之间,该区间内,在钻机有足够的卸料高度的前提下,可使变幅机构尽量前伸,这样能够减小钻机自重和提升下降交变拉力对孔的影响, 检查在回转半径是否有障碍物影响回转。3)点动回转置零按钮;打开桅杆铅直状态自动调节,如钻头离孔中心点过高,可浮动下降钻杆,使施工人员更容易对位。4、 钻进成孔: 1)在操纵动力头钻孔的同时,将钻杆放置孔底,按下主卷扬浮动按钮,即可进行加压钻进工作.在钻渣达到一定装斗量时,即可提钻。提钻时将钻杆反转12圈,使回转斗斗门关闭.在动力头抬高的同时,操纵主卷扬钻杆钻具提出孔口,将上车连同钻杆转至倒土位置,上提钻杆,撞开斗门,倒出钻渣.操纵上车回转至桩位,继续下一轮钻进作业.如此周而复始,直至将桩孔钻至要求深度. 2)旋挖钻机作业采用干式成孔。本工程桩基持力层为中风化泥质粉砂岩, 钻进过程中认真做好班报表记录, 准确控制钻杆伸缩长度, 不得出现斜孔, 塌孔, 否则应查明原因, 采取措施后再进行钻孔。钻进至设计标高后应及时报监理验收。 5、 钢筋笼制作安放: 本工程钢筋笼笼径为900mm-2200mm, 钢筋隆昌长15米左右。采用分段加工制作成型、 机械吊装就位、 现场焊接的施工方法。钢筋笼焊接采用E43焊条, 主筋搭焊长度双面焊大于5d, 单面焊大于10d, 主筋在同一截面, 焊接根数不得大于50%, 加强筋与主筋之间使用满焊, 螺旋筋与主筋之间采用隔点焊, 护壁环在加工时即要按规定焊好。为了防止吊装钢筋笼时钢筋变形, 采用双吊点吊装。钢筋笼制作允许误差部 位误 差主筋长度10cm螺旋筋10mm加强筋间距10cm钢筋笼堆放要有足够的支垫, 起吊安放要避免碰撞, 采取慢起慢落, 如下笼遇到困难不得强行下笼, 应查明原因。安放后要检查笼顶标高。钢筋笼制作、 安放均要及时填写验收单、 报监理部门验收。7、 混凝土浇筑: 本工程采用C35商品混凝土, 用臂长45米的汽车泵进行浇筑, 为保证混凝土密实, 必须严格按规范及设计要求打振动泵。混凝土浇筑前必须将孔内积水抽干, 浮渣清理干净, 如孔内涌水大, 为避免混凝土离析, 将采取水下灌注混凝土的方式。水下混凝土灌注方法在此不做赘述。8、 严格执行工序报验制度, 每道工艺完成后及时填写验收单, 报监理单位确认后方可进行下一道工序。认真按设计和监理要求制作砼试块。第五章 季节性和夜间施工措施1、 雨季施工(1) 注意气象部门的天气预报, 对受暴雨影响较大的机械施工、 土石方开挖、 混凝土的浇筑作业, 做好应急安排, 以策安全。对施工现场的临时设施进行全面检查, 检查库房是否漏雨, 各种施工机具是否盖好垫高。对检查出现的问题落实专人处理好。(2) 对施工现场的排水设施进行全面检查, 该疏通的疏通, 该完善的完善, 确保施工现场雨水有组织排放和道路的畅通无阻。(3) 对施工现场的防雷设施及临时用电线路和设施进行全面检查, 确保电缆没有拖地, 各种用电设备接地、 接零保护良好, 漏电保护装置齐全有效。(4) 充分准备防雨设施, 在施工现场准备好一定数量的防雨设施材料, 同时落实好防雨设施材料购买的联系渠道, 以供紧急采购之需。2、 夜间施工( 1) 合理安排施工时间, 尽量避免安排噪音大的工序在夜间施工。( 2) 夜间施工时照明要健全, 确保夜间施工道路和施工作业区域光线充分。( 3) 在夜间施工时, 严禁大声喧哗。装卸物料及码放时需轻拿轻放, 并采取有效措施将施工机械产生的振动减小到最低幅度, 不得影响周围居民的夜间正常睡眠和身体健康, 减少噪声扰民。第六章 工程质量保证与控制措施工程质量控制必须坚持”按图施工”, 严格执行有关的施工验收规范和”施工方案”中的相关内容。一、 质量保证总措施针对该工程特点。我们根据公司ISO9001质量管理体制的原则对本工程实行全面质量管理,组建质量管理领导小组,制定质量实施计划,组建QC质量管理小组, 对基础工程桩质量进行现场跟踪管理, 确保工程质量。本工程质量管理要围绕一个目标, 二手抓质量的方针。首先明确工程质量等级目标, 一手抓内部质量控制, 主要抓工程桩测量定位的精确度, 成孔的垂直度、 桩底标高、 钢筋笼质量、 桩顶标高及砼浇灌质量质量。一手抓外部质量控制, 对外来的材料, 半成品的质量进行验收复试工作。杜绝不合格产品使用到工程中。二、 质量管理制度( 一) 、 建立分项( 工序) 样板制分项( 工序) 施工前, 由项目专业责任人, 依据施工方案和技术交底, 现行的国家规范, 标准要求, 组织配属队伍的责任班长进行分项( 工序) 样板施工, 为保证分项、 工序质量, 在施工前项目部先制订了工序施工时的难点、 重点, 下发到配属队伍责任工长和班组长手中, 让她们做到心中有数, 有重点地进行交底、 检查、 控制, 从而减少质量问题产生的可能性。( 二) 、 加强技术交底和质量教育 技术交底: 每项工程施工前, 必须对班组进行书面技术交底, 并及时检查落实情况。 质量教育: 定期和不定期开展质量教育和创优活动, 组织学习质量规范, 提高所有参建人员的质量意识。同时, 建立奖优罚劣制度, 实现全员质量管理。( 三) 、 质量检查和验收制度 各专业设立质检员, 施行层层把关, 上道工序未经质检员验收合格, 不得进行下道工序施工。 加强自检、 互检和交接检, 力求把质量缺陷消灭在萌芽状态。 质量检验必须经过5道关, 缺一不可, 即: 班组自检施工员质量检验工程技术负责人检验监督部门检验。( 四) 、 实行质量奖优罚劣制度 遵循”谁施工、 谁负责”的原则, 对各专业班组进行全面质量管理和跟踪管理。 凡在施工操作中违反操作规程的班组, 必须立即停工整改, 直至符合施工规范要求。 凡各专业班组在施工过程中, 按图纸和施工规范施工, 质量优良且达到优质, 将按规定进行奖励。 质量奖励的最终目的是提高全体职工的质量意识和创优质工程的积极性, 最终实现质量目标。( 五) 、 工程技术资料管理制度在现场设置施工管理人员, 收集、 积累各种原始资料, 分类、 分册归档整理。以便于查询及资料保管。资料管理按下列要求执行: 在施工全过程中积累的原始记录和资料, 均按规定要求填写、 汇总。 各班组应每天记录好本单位在现场施工时所发生的工作量、 人工、 机械使用、 施工部位、 材料设备进出场、 质量问题、 产生原因、 补救办法及天气情况等内容。三、 质量管理及保证体系( 一) 、 质量管理体系:施工管理措施完善性的关键是建立完备的管理体系和健全的管理制度, 确保在具体施工中有效地实施。在本工程中, 我们将以下的组织机构来全面地进行质量的管理及控制。质量管理体系见下图: 项 目 负 责 人 管理人员( 质量管理) 各施工班组材料员质量监督员进行全面检查监督质量管理体系框图( 二) 、 质量保证体系:项目部在本工程建设中建立完善的质量保证体系, 在此基础上, 制定有效的质量管理岗位责任制, 施工中严格按质量保证体系和责任制运行质量管理职责: 项目负责人对工程质量负全面责任, 并保证整个质量体系的正常运行。 施工管理人员作为施工现场的直接指挥者, 首先其自身树立质量第一的观念, 并在施工过程中随时对作业班组进行质量检查随时指出作业班的不规范操作, 质量达不到要求的施工内容, 并督促整改。第七章 安全文明施工管理措施一、 安全施工措施1、 安全保证体系2、 作业前, 由安全员向全体施工人员进行安全交底, 贯彻”安全第一, 预防为主”的方针, 做到三不伤害。3、 进入现场必须戴好安全帽, 登高作业人员必须系好安全带, 特殊工种持证上岗。4、 作业时, 指挥人员应与吊车司机做好配合, 统一指挥信号。 安全保证体系 项目负责 人 施工管理安全员材料施工班组机械设备安全监督安全交底5、 作业前认真检查钢丝绳、 吊具、 用具是否完好, 无关人员严禁进入施工现场。6、 严禁酒后上岗操作, 严禁作业时哄闹戏耍, 工作时间应集中注意力, 严禁擅自脱离岗位。7、 电器设备使用完毕后, 必须切断电源, 锁好电箱, 各种电器必须装配好漏电保护器。8、 机械设备转动部件、 危险部件配置防护装置, 检修、 保养必须停机后进行, 经常检查易松动部件, 及时紧固, 机械设备不得带病操作, 严禁违章施工。9、 在施工场地, 压桩送桩、 移位结束后, 及时回填桩洞。10、 施工现场应明确划分用火作业区。11、 焊接作业时与氧气乙炔等危险品的安全距离不少于10。12、 乙炔发生器与氧气瓶的存放之间的距离不少于2, 周围距离不少于5。13、 吊臂下方和吊钩下禁止站人。第八章 工期保证措施一、 施工进度计划管理拟定本工程工期52天, 要确保工程如期完成, 首先必须做好施工进度计划的控制管理。我公司将从整体上进行计划控制管理, 以月为最小单元进行总体控制, 并以周计划作为实施性计划, 在确保周计划按日完成的前提下, 保证总进度计划的完成。施工进度计划的控制结果作为我公司对项目的重点考核指标以月度进行全面检查, 并与经济收入相挂钩的手段, 以确保工期按各节点要求准时完工或提前完工。同时明确项目经理主管并落实总进度计划的实施、 节点计划的实施, 项目副经理主管与落实周计划的实施, 各管理人员主管并落实日计划的实施, 以确保整个过程的施工进度计划实现。二、 施工工期保证措施根据现场情况, 结合本工程实际情况和本公司技术力量, 机械能力, 在保证措施落实技术可行的情况下, 初定本工程施工工期为40日历天。为尽快发挥投资效益, 在确保获得优良工程目标的前提下, 根据我公司历年来承建过的各类工程项目所积累的施工经验, 我公司打算在施工方法、 机具按排, 劳动力配备等方面采取以下措施: ( 一) 、 合理安排时度计划 1、 根据总进度计划, 制订分阶段( 月、 旬、 周) 作业计划, 以阶段计划的实现, 确保总进度计划。 2、 施工过程中, 我公司将充分利用机械实力强的优势, 根据进度情况, 及时调整劳动力机械数量, 进行优化组合。 3、 节假日仍组织劳动力进行施工, 保持整个工程施工的连续性。( 二) 、 合理安排施工顺序 1、 按施工顺序精心组织施工, 组织交叉作业。 2、 为加快工程进度, 可利用本工程开阔、 多层次的基坑空间, 配足劳动力、 采取平行、 流水、 交错作业, 对各阶段各分部分项工程采取分段流水作业, 依次循环, 即可缩短工期, 又可提高工作效益。( 三) 、 配备足够的劳动力和机具设备 1、 配备足够的劳动力: 按劳动力需用量计划组织人员及时进场, 确保各工种按计划开工。 2、 配备足够的机具设备: 按机具设备需要量计划及时组织进场、 调试、 保养等, 为施工顺利进行提供保证。( 四) 、 实行奖罚制度, 对保质按期或提前完成工作任务的班组人员进行奖励。对拖延时间, 不能按时完成的施工班组, 进行经济处罚, 做到重奖重罚。( 五) 、 做好后勤工作, 对晚上加班的施工人员, 应给予物质上的补充, 使施工人员有足够的体力去完成施工任务。( 六) 、 公司在技术力量、 机械、 材料配备等方面全力支持本工程的施工, 以确保进度。
