道路给排水燃气电力通信照明绿化工程施工组织设计

- 239 -
2020年4月19日
文档仅供参考

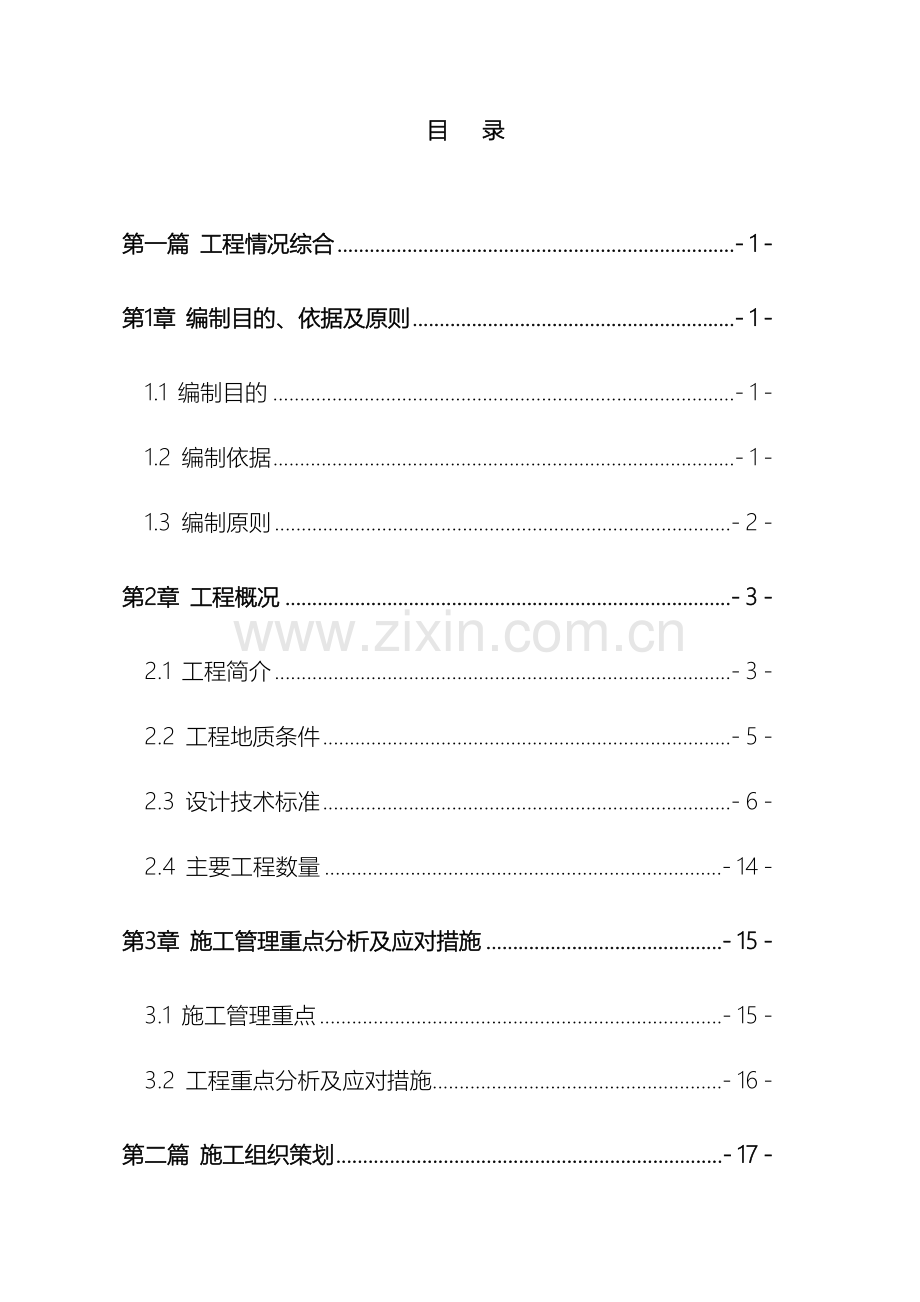

目 录

第一篇 工程情况综合 - 1 -
第1章 编制目的、依据及原则 - 1 -
1.1 编制目的 - 1 -
1.2 编制依据 - 1 -
1.3 编制原则 - 2 -
第2章 工程概况 - 3 -
2.1 工程简介 - 3 -
2.2 工程地质条件 - 5 -
2.3 设计技术标准 - 6 -
2.4 主要工程数量 - 14 -
第3章 施工管理重点分析及应对措施 - 15 -
3.1 施工管理重点 - 15 -
3.2 工程重点分析及应对措施 - 16 -
第二篇 施工组织策划 - 17 -
第4章 项目管理人员配置及相关说明 - 17 -
4.1 人员保证措施 - 17 -
4.2 工程项目部组织机构图 - 19 -
4.3 项目管理班子配备情况表 - 20 -
第5章 施工总体部署、施工资源需求计划表及相关说明 - 20 -
5.1 施工总体部署、现场围挡及施工平面布置 - 20 -
5.2 施工进度计划及相关说明 - 26 -
5.3 主要施工机械设备需求计划及相关说明 - 34 -
5.4 劳动力需求计划表及相关说明 - 36 -
5.5 材料供应计划及相关说明 - 39 -
第三篇 施工技术方案 - 42 -
第6章 施工测量 - 42 -
6.1 导线复测 - 42 -
6.2 校对及增设水准点 - 42 -
6.3 原地面复测 - 43 -
6.4 中线复测 - 43 -
第7章 路基路面工程 - 43 -
7.1 路基工程 - 43 -
7.2 稳定级配碎石基层 - 48 -
7.3 路缘石 - 54 -
7.4 人行道砖及盲道砖安装 - 55 -
7.5 沥青混凝土路面 - 58 -
7.6 绿化工程 - 67 -
7.7 交通工程 - 69 -
第8章 给排水工程 - 73 -
8.1 给水工程 - 73 -
8.2 排水工程 - 76 -
第9章 燃气工程 - 83 -
9.1 概述 - 83 -
9.2 主要技术参数 - 84 -
9.3 管道安装 - 84 -
9.4 阀门安装 - 85 -
9.5 管道敷设 - 85 -
第10章 电力、通信、照明工程 - 88 -
10.1 电力通信工程 - 88 -
10.2 照明工程 - 93 -
第11章 施工工程质量保证措施 - 97 -
11.1 质量管理方针 - 97 -
11.2 质量管理目标 - 97 -
11.3 质量管理体系 - 97 -
11.4 质量保证体系 - 97 -
11.5 质量管理组织机构 - 98 -
11.6 质量、安全管理制度及生产调度制度 - 99 -
11.7 对供货商的管理措施 - 100 -
11.8 检验和试验 - 101 -
11.9 路基质量保证措施 - 101 -
11.10 水泥稳定碎石基层质量保证措施 - 102 -
11.11 沥青混凝土路面质量保证措施 - 102 -
11.12 边坡支护质量保证措施 - 103 -
11.13 保证隐蔽工程质量的措施 - 103 -
11.14 市政管线安装工程质量保证措施 - 103 -
11.15 安全质量管理措施 - 104 -
第12章 安全生产、文明施工、环境保护及季节性施工措施 - 105 -
12.1 安全文明施工目标 - 105 -
12.2 施工安全保证体系 - 106 -
12.3 安全生产与文明施工 - 108 -
12.4 安全保证措施 - 112 -
12.5 文明施工措施 - 118 -
12.6 现场文明施工管理办法 - 122 -
12.7 突发情况应急处理措施 - 123 -
12.8 环保保护措施 - 123 -
12.9 雨季、台风、高温等季节施工措施 - 127 -
附图：项目现场平面布置总图 - 129 -

第一篇 工程情况综合
第1章 编制目的、依据及原则
1.1 编制目的
为了切实履行本项目合同文件，我单位组织有关工程管理人员及技术人员对施工图纸进行认真、全面、系统地学习和讨论。
在深入现场调查了解的基础上，根据工程地质及水文地质条件、现场状况、工程规模、工期要求及结合我单位拥有的技术人才、机械装备以及长期施工积累的丰富经验，编制本施工组织设计。
本施工组织设计作为施工指导性文件，以达到科学管理，确保工程质量、安全、工期、环保及文明施工为目的。
1.2 编制依据
本项目是XXX市政道路工程，我公司编制本项目的施工组织设计主要依据以下文件、规范、规程、技术标准；
1、光明新区《深圳市建设工程招标文件》；
2、广东中天市政工程设计有限公司施工图；
3、《公路路面基层施工技术规范》（JTJ034- ）；
4、《公路路基施工技术规范》（JTGF10- ）；
5、《公路沥青路面施工技术规范》（JTG F40- ）；
6、《道路交通标志和标线》（GB 5768- ）；
7、《建筑地基础处理技术规范》（JGJ79- ）；
8、《沥青路面施工及验收规范》（GB50092-96）；
9、《城镇道路工程施工与质量验收规范》（CJJ1- ）；
10、《公路工程质量验收评定标准》（JTG F8011- ）；
11、《城市工程管线综合规划规范》(GB50289- )；
12、《城市防洪工程设计规范》(GB/T50805- )；
13、《城市污水再生利用城市杂用水水质标准》（GB/T18921- ）；
14、《地表水环境质量标准》（GB3838- ）；
15、《给水排水管道施工及验收规范》(GB50268- )；
16、《混凝土和钢筋混凝土排水管》（GB/T 11836- ）；
17、《水及燃气管道用球墨铸铁管、管件和附件》（GB/T 13295- ）；
18、《橡胶密封件 给、排水管及污水管道用接口密封圈材料规范》（GB/T21873- ）；
19、《埋地聚乙烯给水管道工程技术规程》（CJJ101— ）；《埋地聚乙烯排水管道工程技术规程》(CECS164- )；
20、《给水用聚乙烯（PE）管材》（GB/T13663- ）；
21、《埋地排水用钢带增强聚乙稀（PE）螺旋波纹管》（CJ/T225- ）；
22、《埋地用聚乙烯（PE）结构壁管道系统》(GB/T19472.2- )；
23、《埋地排水钢肋增强聚乙稀螺旋波纹管管道工程技术规程》（GDBJ15-49- ）；
24、《城市道路照明工程施工及验收规规程》(CJJ89- )；
25、《LED道路照明工程技术规范》（SJG22- ）；
26、《通信管道与通道工程设计规范》（YD5178- ）；
27、《电力工程电缆设计规范》(GB50217- )；
28、《民用建筑电气设计规范》(JGJ/T16- )；
29、《CJ/T420- LED路灯》行业标准；
30、《中华人民共和国工程建设强制性条文》（ ）；
31、《聚乙烯燃气管道工程技术规程》CJJ63- ；
32《消防给水及消火栓系统技术规范》（GB50974- ）；
33、《城镇燃气输配工程施工及验收规范》CJJ33- ；
34、《深圳市燃气管道工程设计、施工若干技术规定》；
35、我公司的施工能力、施工机械设备及关键技术人员状况；
36、我公司多年类似工程的施工经验；
37、深圳地质建设工程公司《测绘工程技术报告》和《岩土工程勘察报告》；
38、施工现场调查所获取的有关资料；
39、我单位同类或类似工程的施工经历。
1.3 编制原则
1、按照招标文件及施工合同的各项条款要求，实质性响应业主的指令和要求。
2、在满足要求的基础上坚持技术先进、管理科学、经济实用的原则。
3、根据工程实际情况，围绕工程重点，周密部署，合理安排施工顺序。
4、实施项目法管理，采用互联网技术对生产资源及生产诸要素进行优化配置，确保实现成本、工期、质量、安全及社会信誉的预期目标。
5、坚持工程施工全过程严密监控，以科学的方法实行动态管理，灵活实施“动静结合”的管理原则。
6、做好环境保护，减少因施工对当地带来的一切干扰。
第2章 工程概况
2.1 工程简介
本项目位于XXX街道办南侧,属XXX市政道路工程，为新建工程，由XXX路和XXX街组成。XXX路向东与创维路相接，向西顺接人民路，全长483.942m，道路设计宽为24m。XXX街向北与松白路辅导相接，向南顺接创业路，全长397.491m，道路设计宽为18m。主要包括新建机动车道及人行道，道路沿线布设相关给水、雨水、污水、燃气、电力、电信、照明等市政管线。本项目的建设对改进区域的交通环境、投资环境、提高土地利用价值、树立公明街道的门户形象是十分必要的。
工程名称
XXX市政道路工程
工程地点
光明新区
项目业主
深圳市光明新区建筑工务和土地开发中心
设计单位
广东中天市政工程设计有限公司
工期安排
开工日期为 8月10日，总工期730天，竣工日期 8月9日。
质量要求
合格
工程规模
XXX路全长483.942m，道路设计宽为24m；XXX街全长397.491m，道路设计宽为18m。项目主要包括区域内的地下管线迁移（保护）工程、道路（含路基、路面工程）、电力、通信、照明、给排水、污水、燃气、绿化等工程。
投标范围
设计院设计图纸中的全部内容：包括道路工程、给排水工程、燃气工程、电力、通信、照明工程、交通工程、绿化工程、地下管线迁移（保护）工程。

项目平面位置图
2.2 工程地质条件
1、地形、地貌特征
本项目场地地貌属冲洪积台地（准平原），现状为建筑荒地，乱堆乱挖较为严重，沿线起伏局部较大，场地地下水类型有第四系土层上层滞水及孔隙水勘察期间各孔均见地下水，测得钻孔静止水位埋深1.80～4.60m，标高2.77～5.73m，各钻孔孔口标高6.64~7.88m。
2、地质情况
场地内分布的地层从上而下为：人工填土层、第四系冲洪积层、第四系残积层。各层特征分述如下：
⑴人工填土层：褐红、黄色、稍密，以粘性土为主，建筑垃圾及碎石组成，含量约25%-30%，局部含少量生活垃圾，厚度1.30~3.00m，平均厚度2.04m。
⑵第四系冲洪积层：
a）有机质土，灰黑色，饱和，软塑，不均匀夹腐殖质及少量粉细砂，稍具腐臭味。厚度1.00~2.30m，平均1.60m。
b）中砂层：灰白、灰色黄、饱和，稍密状，岩芯局部呈团块状，分选性较差，不均匀含有粘粒，局部相变粉质粘土。厚度4.70~7.30m，平均6.23m。
c）粉质粘土层：褐红、黄色、可塑，不均匀含少量粉细砂。厚度1.70~4.30m，平均3.17m。
⑶第四系残积层
砂质粘性土：褐黄、褐色，可塑～硬塑状态，系由混合花岗岩风化残积而成，原岩结构尚可辨认。厚度6.30~14.40m，平均11.21m。
⑷不良地质及岩土工程评价
本次勘察结果在揭露深度范围内，岩土层结构简单，除人工填土层及有机质土层强度低外，其余岩土层强度均一般~较高；但未发现崩塌、地面沉降、危岩或滑坡等不良地质作用。
2.3 设计技术标准
1、道路等级：城市支路
2、设计速度：30km/h
3、道路标准轴载：BZZ-100KN 交通等级：轻
4、设计年限：沥青混凝土路面15a
5、地震作用：抗震设防烈度Ⅶ度，基本地震加速度为0.10g，特征周期0.35s
6、道路建筑限界：机动车道净空高度≥4.5m，人行道、自行车道净空高度≥2.5m
7、道路最小设计曲线半径为：2800m；最小半径长度为：61.2m

8、车道宽： XXX路：15m（双向四车道）

XXX 街：8.0m（双向两车道）
XXX路：两侧各4.5m
9、 人行道宽：
XXX 街：两侧各5.0m
10、路拱横坡：车行道1.5%，由道路中心线坡向两侧；人行道2.0%，由两侧坡向道路。
XXX路：3m（人行道）+ 1.5m（树池）+15m（机动车道）
11、道路横断面形式： + 1.5m（树池）+3m（人行道）=24m
XXX街：3.5m（人行道）+ 1.5m（树池）+8.0m（机动车
道）+ 1.5m（树池）+3.5m（人行道））=18m

XXX路标准横断面图

XXX街标准横断面图

12、路面设计
1)机动车道
新建沥青路面具体结构形式为：
细粒式改性沥青砼(AC-13C) 4cm厚 弯沉值：27.4（1/100mm)；
防水粘结层（SBS改性乳化沥青粘层油） 0.4L/m2；
中粒式改性沥青砼(AC-20C) 7cm厚 弯沉值：29.9（1/100mm) ；
0.7cmES-2乳化沥青稀浆封层 1.2L/m2；
乳化沥青透层 1.2L/m2；
5%水泥稳定级配碎石 20cm厚 弯沉值：36.3（1/100mm)；
4%水泥稳定级配碎石 20cm厚 弯沉值：93.4（1/100mm)；
土基基顶：弯沉值300（1/100mm）左右，季节修正系数为1.2；
2)人行道
人行道采用方案设计的成果，结构厚度24cm，要求空隙率达到8～10％，具体结构形式如下：
C30彩色透水性砖(23X11.5X6cm) 6cm厚
中粗砂3cm 3cm厚
级配碎石 15cm厚
基层级配碎石的颗粒组成范围要求

底基层级配碎石的颗粒组成范围要求

人行道砖抗压强度不小于C 30，抗折强度不小于C 4.0，防滑等级为R3，相应防滑性能指标BPN≥65。
水泥稳定级配碎石基层压实度：
5％水泥稳定级配碎石压实度≥97％，7d龄期无侧限抗压强度为3.0MPa；
4％水泥稳定级配碎石压实度≥96％，7d龄期无侧限抗压强度为2.0MPa。
13、路基设计
根据深圳地质建设工程公司关于《光明新区公明街道新创维片区市政工程岩土工程勘察报告》道路设计范围内人工填土层厚度1.30～3.00m，本设计道路路基需挖除现状人工填土及有机质土。由于部分土质较好，故本设计利用40%挖除土，并在翻晒后进行分层碾压回填。
车行道 填方：0～80cm ≥ 92%； 〉80cm ≥ 91%；挖方：0～30cm ≥ 92%；
人行道 填方：0～80cm ≥ 90%； 〉80cm ≥ 90%；挖方：0～30cm ≥ 90%。
路基材料要求：
a、路基填方材料规定：路堤填料以透水性较好的粗粒土如砂性土为宜，不得使用腐植土、淤泥、沼泽土、有机土、含草皮土、生活垃圾、树根以及工程性质不良的粉土。液限指数大于50、塑性指数大于26的土以及含水量超过规定的土、均不得直接作为路堤填料。
b、路基填方材料强度：填料强度符合下表要求时方可使用。

当路面下填土高度小于等于0.8m时，应超挖换填80cm，路床压实度应达到94％；当路面下填土高度在0.8～1.5m之间时，应保证基底压实度达到92％，若达不到此要求，应超挖回填40～80cm，换填材料宜采用中粗砂或碎石土。交工面承载力标准：机动车道荷载板试验地基承载力标准值达到120kPa，回弹模量达到30Mpa，工后沉降量不大于150mm，工后差异沉降50mm内不大于100mm；非机动车道及人行道荷载板试验地基承载力标准值达到100kPa，回弹模量达到25Mpa，工后沉降量不大于200mm，工后差异沉降50mm内不大于150mm。
14、地质灾害防治措施
根据深圳地质建设工程公司关于《光明新区公明街道新创维片区市政工程岩土工程勘察报告》知本项目区域地面沉降表现形式为软土路基不均匀沉降，在建设过程中应采用以下措施。
1）本设计道路路基挖除现状人工填土及有机质土。由于部分土质较好，故本设计利用40%挖除土，并在翻晒后进行分层碾压回填；
2）委托有相应资质的单位在道路施工过程中及工后进行沉降监测工作以保证道路施工质量及工后运营的安全。
15、材料要求
1）粘层（改性乳化沥青）
粘层沥青采用PCR改性乳化沥青，粘层油喷洒用量可由现场试洒确定，但宜控制在0.3～0.5L/m2。粘层沥青的技术指标应满足下表的各项要求：

2）透层（液体沥青）
用在水泥稳定级配碎石基层上的透层应采用PC-2阳离子乳化沥青，其技术指标应满足下表所列要求：

3）沥青面层
沥青路面石料磨光值平整度指数IRI<2.0m/km、σ<1.0mm；横向力系数SFC60≥54，构造深度TD≥0.55mm；冻融劈裂试验强度比≥75%，浸水马歇尔试验残留稳定度≥80%；年极端最低气温时极限破坏 应变με≥ 。
4）沥青面层原料技术要求
a、沥青
沥青砼路面采用沥青标号为：A级道路石油沥青，标号70号，其中面层沥青采用4%SBS细粒式改性沥青混凝土(AC-13C)，改性沥青的剂量以改性剂占改性沥青总量的百分数计算，即4%SBS+96%基质沥青，改性沥青采用SBS类I-D级成品改性沥青，改性沥青技术要求见下表：

5）路面材料的回弹模量及各结构层的弯沉值要求：
机动车道路面设计弯沉值采用JN-150黄河车及贝克曼梁法进行检测，机动车道结构层回弹模量及顶面实际弯沉值如下表所示。
主车道各结构层回弹模量及顶面竣工验收弯沉值

6）沥青路面性能技术要求：
a、高温稳定性应采用车辙试验得动稳定度来评定。按照好、交通等级、结构层位和温度分区不同应符合要求如下表：
热拌沥青混合料动稳定度技术要求（次/mm）

b、水温稳定性应符合下表：
热拌沥青混合料水稳定度技术要求（次/mm）

c、沥青混合料低温性能技术要求:改性沥青混合料极限破坏应变（με）≥2500。

2.4 主要工程数量
XXX路主要工程数量表

XXX街主要工程数量表

第3章 施工管理重点分析及应对措施
3.1 施工管理重点
1、组织好施工期的临时排水、供电，以免施工过程中造成排水不畅、暴雨中造成淹水及用电中造成事故的发生。
2、组织好施工期间施工范围设置的施工围档，避免施工过程中对行人、行车造成危险及周边环境的影响。
3、组织好施工现场文明施工，材料、机具的堆放，办求整齐合理，场内无污水、积水。特别是施工便道位置，施工期间制定详细的排水措施，严格控制水土冲刷。施工期间的施工污水、泥浆、垃圾等严禁往水库里排放。严格按照市区建设局下发的关于文明施工的要求，认真做好各项工作。
4、本工程土石方运输量很大，泥头车的安全运输是本工程重点。
根据《关于进一步加强建筑工地泥头车雇佣管理的通知》（深建质安[ ]232号）及《关于在工程报建中落实泥头车管理措施的通知》（深建市场[ ]63号）的有关规定，我公司同有正规泥头车队伍签订土石方运输协议，由具有泥头车队专业运输资质的单位负责运输。严格遵守泥头车雇用及运输管理规定，对土石方运输车辆司机定期进行安全交底和培训。严禁超量装载。签订安全生产责任，按责任书的内容与车队签订责任书，各车队应与泥头车司机签订责任书，并按责任书的内容督促落实。设立专职的“环境保洁岗”，负责检查、清除出场车辆上的污泥，清扫受污染的道路，做好工地内外的环境保洁工作。
5、本工程施工专业多，各专业之间工作协调和配合对施工工期有一定的影响，配合工作要求大。我公司将成立高效的协调工作机构，配备精干的专职协调负责人，积极主动和超前协调，处理好本项目各专业之间及与本工程相关单位的协调和配合，确保工程按业主要求完成任务。
3.2 工程重点分析及应对措施
根据岩土工程勘察报告揭露为本项目区域地面沉降表现形式为软土路基不均匀沉降，地貌属冲洪积台地（准平原），现状为建筑荒地，乱堆乱挖较为严重，沿线起伏局部较大，人工杂填土为建筑垃圾及碎石组成，含量约25%-30%，局部含少量生活垃圾，厚度1.30~3.00m，平均厚度2.04m，其下为有机质土，灰黑色、饱和、软塑，厚度1.00~2.30m，平均1.60m。根据设计要求，挖除现状人工填土层及有机质土层，利用土质较好的40%部分在经过翻晒后作为回填路基土。由于当前处于雨季，场地受限，翻晒工程量大，时间较长，势必影响工程质量和工期。
软基施工属于隐蔽工程，如施工质量不好，一旦被覆盖，便构成隐患且不好检查及补救。应对措施：紧抓施工的各环节，严格施工过程的管理，加大控制力度，严格各施工参数、施工工艺及施工工序，按施工组织设计方案、设计技术参数、技术规范及技术规程要求施工，并逐步进行质量检测监控、对比。加强施工质量的控制，建立施工班组自检互检。
软基处理设计及施工技术要求：
1、施工顺序：开挖土方至换填底面，然后分层碾压填土至路基交工面。
2、当路面下填土高度小于等于0.8m时，应超挖换填80cm，路床压实度应达到94％；当路面下填土高度在0.8～1.5m之间时，应保证基底压实度达到92％，若达不到此要求，应超挖回填40～80cm，换填材料宜采用中粗砂或碎石土。
3、填料土最大粒径应小于100mm，严禁采用淤泥、耕植土、垃圾及有机质土作为路基的填料。填土需分层填筑，最佳含水量及碾压遍数根据碾压机具及压实度要求的压实度现场试验确定。压实度须满足设计要求。
4、路基土的施工质量检验必须分层进行。应在每层的压实度满足设计要求后铺填上层土。
5、路基处理交工面验收时，承载力检验应采用浅层平板载荷试验。
6、施工时，应做好明排降水等临时排水措施。
严格按《公路路基施工技术规范》(JTGF10— )施工，选好填料是保证路基稳定的先决条件；全面完善排水措施，保证路基稳定。施工中采取挖淤换填软基处理，然后按一般路基施工，全断面分层填筑，均匀压实，控制每层的松铺厚度和填土的含水量，选择最佳的碾压设备和碾压遍数，层层自检验收，严格控制干实度，压实度提高一级控制，压实度不达到标准不进行下一层施工。
第二篇 施工组织策划
第4章 项目管理人员配置及相关说明
我单位在富利路设立“深圳市XXX工程有限公司光明新区项目经理部”，我们将以“诚信、创新、永恒；精品、人品、同在”为管理目标，注重科技成果转化应用，建立一套“制度完善，运作高效”的施工管理体系。
项目经理部设项目经理、总工程师和项目副经理，下设五部一室，分别为工程部、安质部、计划部、财务部、物资设备部、综合办公室，负责全合同段的施工控制和保障工作。对项目班子成员合理选配，使之在总体上达到“全面、专业、多能、协调、互补”，形成优化组合。专业施工队受项目部直接管理。
为保证项目专业施工技术力量，我单位将随时聘请我公司有丰富施工经验的技术专家组成专家顾问组，为本工程施工提供技术支持。
4.1 人员保证措施
1、保证项目部人员经常在位。
2、确保参加本工程的施工人员必须具备相关专业知识和施工经验，且经培训合格后持证上岗。
3、农忙季节时对合同制民工农忙季节采取特殊补贴，并适当提前发放，让民工提前安排好家中农活，以稳定施工队伍。
4、安排职工和民工在春节前后有组织的轮流休假，并采取特殊补贴，让她们提前安排家中生活，以安定人心，确保有足够的人员保持正常施工。
5、短期补充部分劳动力数量来保证劳动人数。
6、做好现场施工人员劳动保护，改进施工条件、生活条件和文化娱乐条件，为全体人员创造一个良好的生活、作业环境。

4.2 工程项目部组织机构图

4.3 项目管理班子配备情况表
第5章 施工总体部署、施工资源需求计划表及相关说明
5.1 施工总体部署、现场围挡及施工平面布置
5.1.1 施工总体部署
1、总体思路
在本标段施工过程中，以高起步、高标准、高质量、高效益的“四高”为总体目标，精心组织，精细正规，精益求精铸精品。
两个“确保”：一是确保安全和质量目标，二是确保工期目标。
达到“三高”：高标准控制施工全过程（用检测控制工序，以工序控制过程，以过程控制整体）；高效率建设本合同段工程；高水平建成本合同段工程（一次达标，一次成优）。
坚持“四先”：在实施中，用先进的设备和科学的配置来满足设计规范和建设单位、监理工程师要求；用先进的技术与工艺来保证质量要求；用先进的组织管理方法，结合本合同段工程特点，统筹考虑，科学安排；用先进的思想观念来统一全体参建职工的认识，不凭老经验、老方法办事，把创优目标全面贯彻到施工的每一个环节。
狠抓重点、难点工程：对施工中的重点、难点工程，始终放在突出位置狠抓不放，根据我公司多年从事类似工程的施工经验，对重难点部位提前预研，优化方案，择优选用，充分发挥我公司的施工优势，创出一流水平。
全过程监测、信息化施工：对各道工序进行全过程的跟踪监测，并及时反馈施工全过程的各类信息，以便更好地指导施工。
2、控制目标
1）施工质量：工程质量验收合格标准，工程一次验收合格率100%，优良率95%以上，争创市优质工程奖。向业主奉献放心工程、精品工程、满意工程。
2）施工工期：总工期730日历天（招标文件为 6月1日开始至 5月31日完工，具体开工时间以监理工程师开工报告批准的时间向后顺延）。
3）安全文明：创“省、市安全文明样板工地“标准。
4）环境保护：达到广东省、深圳市环境保护的相关法律规定。
5）经过有力的协调指挥，使整个工地自始至终保持最优化组合和最佳工效。
3、施工准备
工程开工前，监理工程师组织设计交底、图纸会审和测量交桩；业主向我公司进行现场交底；我公司及时做好施工准备工作。施工准备工作就序，开工报告经监理工程师批准后方可进行正式施工。
1）技术准备
（1）熟悉、审核设计图，参加设计交底和图纸会审。
（2）复测控制桩和水准点，并填写交桩记录，各方共同签字盖章确认。
（3）按监理工程师要求，优化方案。
（4）做好技术交底和培训，安排好试验检测工作。
2）现场准备
测量放线“根据监理提交的测量控制点基本资料，测设施工控制网，以满足施工过程中开挖放样、施工现场地形测量和监测测量以及竣工测量等需要。
3）临时设施
临设遵守法律法规的规定和符合有关主管部门的要求，遵循“因地制宜，节约土地，保护环境，安全可靠，规范有序，功能完备，布设合理，方便生活，满足生产”的原则，就近横岭新村租赁闲置厂房作为本项目的临设办公生活用房。
（1）施工现场大门
为了便于管理，临设设置1个大门出入,大门将作为该工程的材料出入口。工地设大门扇材质为金属管焊制，门面为1.2mm 厚钢板焊接；门扇规格总高度为 2m；宽8m。大门颜色为白色，中间1m 宽为蓝色；上蓝带处均匀分布公司名字。门柱截面尺寸为 0.8m×0.8m，高度2.5m，门柱顶设灯箱。背面文字上排为“追求质量卓越，信守合同承诺，保持过程受控，交付满意工程”，下排为“工程一次交验合格品率达到100%，在行业质量评比中保持领先地位。” 砖砌围墙及大门参照式样如下图示：

（2）施工现场围挡
在开工时，施工现场用围墙及围挡封闭。围挡按彩钢板经过高2米、宽0.2米的立柱连接，立柱经过斜撑和螺栓与地面固定。围墙、围挡平直、美观，并将工程概况、工程名称、建设发包人、施工单位、监理单位、施工时间、文明施工宣传标语、效果图、投诉电话、温馨提示等喷绘张贴在施工围墙上。确保施工界面达到优良样板工地标准。
（3）施工现场“五牌一图”
在施工现场大门处设置“七牌一图”,其材质为定做不锈钢架、框牌规格尺寸为0.8 m×1.2m；板面色彩为白底，标题为红色,内容为蓝字；主要有：工程概况，施工平面布置图，项目管理公司组织机构图，消防保卫管理制度，文明施工管理制度，安全管理制度，现场卫生管理制度。
另外主要规章制度及施工总体平面布置图、施工组织网络图、施工进度图等张挂上墙，各种图表标注规范、醒目。主要规章制度包括：施工质量控制制度、施工安全制度、岗位职责、现场管理制度等。
（4）人员形象
a、安全帽
色彩：施工人员佩带黄色安全帽；在工地上为方便找人，施工队长可佩带橙红色
安全帽；项目管理公司普通管理人员佩戴白色安全帽，项目管理公司高层管理人员佩戴红色安全帽；来访嘉宾佩戴红色安全帽；
b、胸卡
规格：5.5cm×9cm。形式：采用竖式。
4）施工现场的消防设施
在现场的大门旁设消防设施，包括消防铲、灭火砂、消防桶及灭火器等。生活区均要设置消防栓或灭火器等，平均2～3个房间设置两个灭火器。
5）施工临时用电用水
（1）临时用电
本项目施工用电量不大，施工临时用电拟直接使用电网110KVA箱变供电；另配置1台250KW的柴油发电机组作备用电源，满足生产区施工需要；在现场配置2台125KW的柴油发电机组流动作业，作为备用电源，满足施工的用电需求。
（2）临时用水
生活、生产用水主要来源由市政管线供给。现场设6m×5m蓄水池,深2米，用于砼试块养生。设置蓄水池时注意内外侧均需用防水砂浆抹面1cm以上，防止内外侧水侵泡蓄水池墙体。
5.1.2 施工总平面布置及管理
根据本标段施工特点，在满足正常施工和生产管理的前提下，本着节约、安全、合理、经济、整洁、文明的目的进行布置。
1、作业区与办公生产区分开，保证物流畅通；方便信息沟通，降低搬运成本，创造良好生产、生活环境。
2、临时设施可靠、合理、经济，充分就地利用既有设施，充分考虑雨季、夜间、节假日施工和平行交叉作业的影响因素。
3、场内道路与场外道路主要接驳处修建洗车池，出入口道路硬地化，并配备自动压力冲洗设备，所在施工车辆均从设有洗车池的路口经过。
5.1.3 施工现场管理
施工现场按照国家和地方的相关法律、法规要求做好场地硬化处理。施工临时道路布置畅通；施工现场须设置排水设施，保持其通畅，并确保污水排放满足环保和水土保持部门的规定要求。施工现场设置围栏进行封闭管理，使用彩钢板围护，并按发包人要求设置形象标识和标牌。
材料场均硬化，并有坡度和排水暗沟，沿场地周围设置截、排水沟和砼埂，将生产废水、雨水汇集，经沉淀后排入附近沟渠。
1、施工现场的消防设施
在现场的大门旁设消防设施，包括消防铲、灭火砂、消防桶及灭火器等。生活区均要设置消防栓或灭火器，平均2～3个房间设置两个灭火器。
2、物料堆放、标识
1）施工现场的施工机械、临时设施、堆放大宗材料、成品、半成品等必须按施工总平面图布置，若有改变必须经过申请、批准同意；易燃物品仓库应远离施工作业区和生活区。
2）所有物料的堆放都应整齐有序，砂石成方，砖码成垛，底脚边用边清；模板、钢管、钢筋、构件等应分类分规格明确标识存放，不得侵占场内道路、堵塞排水沟渠、防碍安全防护设施和遮档安全标志。
3、住宿、食堂及公共卫生区
1）宿舍内应一人一床，不得设通铺，内务应整齐、清洁、卫生，通风、照明良好，冬天有防寒和防火、防煤气中毒措施；宿舍外面的道路应安装路灯。
2）宿舍区必须设置男、女卫生间和盥洗室，划定晾衣地点和设置晾衣设施；应配置相应的消防器材；有条件的要植树、栽花、种草美化环境。
3）宿舍区应有专人管理并制定“宿舍卫生守则”、“防火公约”和“安全卫生检查制度”。
4）施工现场临时办公室，做到清洁卫生，文件资料存放有序，墙上的图表、文字张贴（悬挂）整齐牢固，文明办公。
5）现场食堂必须制定饮食卫生制度。购买食品应新鲜，生熟食物分开存放、分别使用刀具加工，熟食品应加纱罩遮盖，设立定点洗菜地点，洗菜池（盆）不得洗涤衣物；厨具洗刷干净定期进行消毒，厨房应无臭、无蝇、无霉变食物。
6）施工现场必须指定专人供应卫生饮水；盛饮水的容器应有盖加锁，装有水龙头放水，冬季应保暖，夏季供清凉茶；盛饮水的容器每日清洗一次，不饮隔夜水；茶杯应有消毒溶液浸泡；
7）施工现场应分设男、女冲水式厕所，铺贴瓷板，有专人保洁，做到无臭、无蝇；施工现场应建立环境保护制度，采取措施控制各种粉尘、废气、废水、废弃物及噪声、振动对环境的污染和危害。
4、现场防火工作
1）施工现场制定“防火安全管理办法”，落实工程项目、班组、个人三级防火责任制，明确划分防火区、重点防火部位和防火安全责任，并落实到个人；规定动用明火申报程序和审批权限。本项目工程配2名经过培训的义务消防监督员。
2）针对各个部位和作业点可能发生火灾的性质配置足够数量的灭火器材并要教会驻守该处和监近作业人员作用。
3）本建筑工程还应配置高压给水泵，随时能够提供消防水源。
5、现场治安保卫
1）设置门卫，对进出人员、材料、车辆等进行查询、登记，防止外来人员扰乱施工次序。
2）制定项目内的治安、保卫制度，积极与当地派出所和附近学校保卫科联系，及时办理暂住证、务工证。经常进行计划生育管理检查，配合搞好治安管理。
3）制订班组治安管理责任制，对各班组成员进行法制教育，约束其不法行为，从而杜绝打架、盗窃等行为的发生。
6、环境保护
1)施工废水、生活污水经沉淀后排入市政管网。不得排入饮用水源。生活垃圾及时清理，并将其运至指定地点进行掩埋或焚烧处理。
2)施工区域，砾石堆场，在施工期间和完工后应妥善处理，以减少对河道的侵蚀，防止沉渣进入排水沟。
3)冲洗集料或含有沉积物的操作用水，应采取过滤、沉淀池处理或其它措施，使能做到达标排放。
4)施工期间，施工物料如水泥、油料等应堆放管理严格，防止在雨季或暴雨将物料随雨水径流排入地表及附近水域造成污染。
5)施工机械应防止严重漏油，禁止机械在运转中产生的油污水未经处理就直接排放，或维修施工机械时油污水直接排放。
6)为减少施工作业产生的灰尘，应随时进行洒水或其它抑尘措施，使不出现明显的降尘。
7)易于引起粉尘的细料或松散料应予遮盖或适当洒水湿润。运输时应用帆布、盖套及类似遮盖物覆盖。
8)运转时有粉尘发生的施工场地，如混凝土搅拌场等均应有防尘设备。在这些场所作业的施工人员应配备必要的劳保防护用品。
5.1.4 施工总平面布置图
施工总平面布置图见附图。
5.2 施工进度计划及相关说明
5.2.1 工期目标
施工工期：总工期730日历天（招标文件为 6月1日开始至 5月31日完工，
