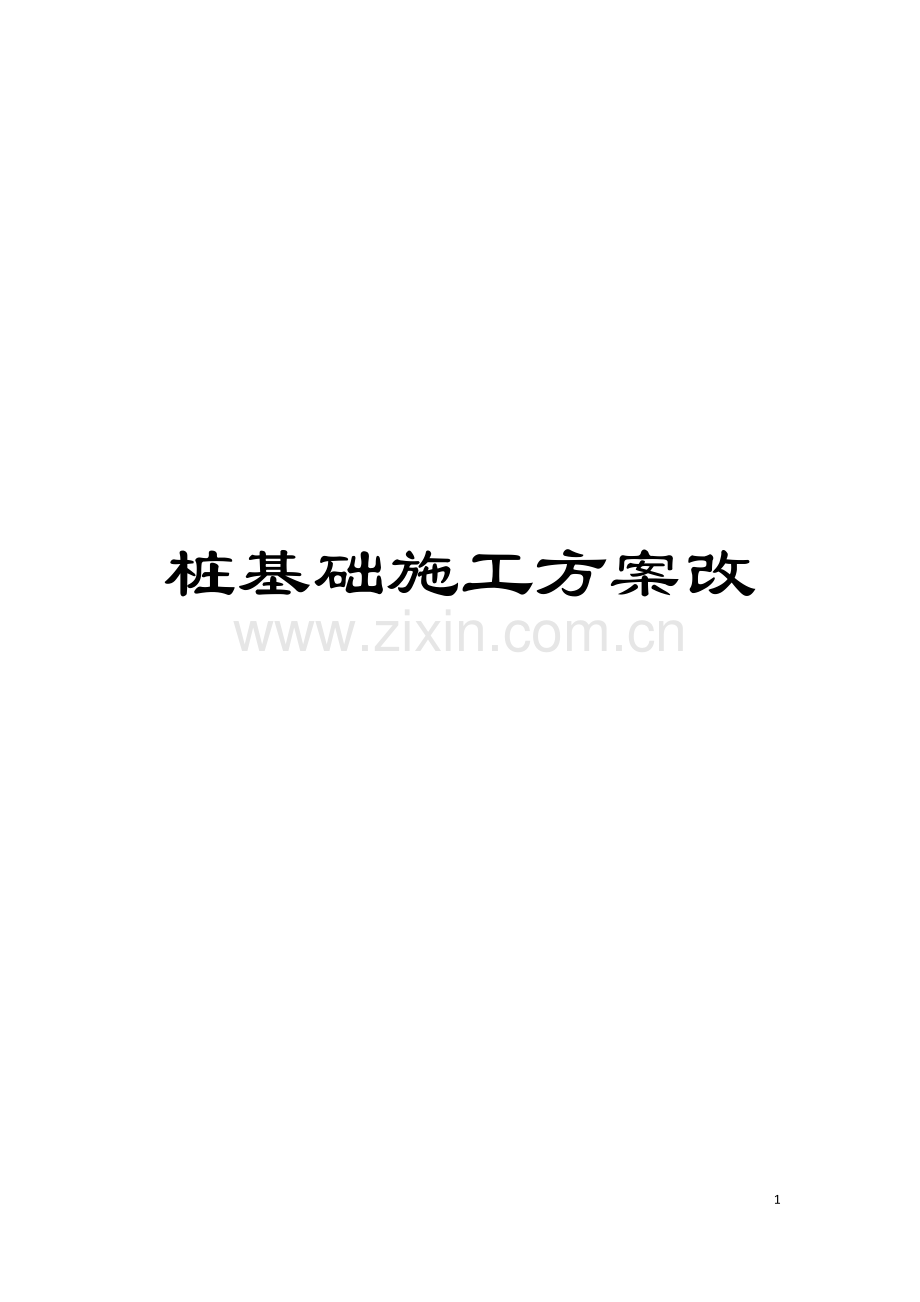

桩基础施工方案改模板.doc

桩基础施工方案改17资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。哈西新区十号地( 悦城) G5#楼桩基施工方案建设单位: 哈尔滨海升龙房地产开发集团有限责任公司设计单位: 哈尔滨土木建筑设计院有限责任公司监理单位: 黑龙江中阳建设监理有限责任公司施工单位: 哈尔滨五建工程有限责任公司第九分公司编制日期: -6-5目 录一、 编制依据2( 一) 依据2二、 工程概况2( 一) 总体简介见下表2( 二) 建筑设计概况3( 三) 工程特点3三、 施工准备4( 一) 、 现场准备4( 二) 、 技术准备4( 三) 、 外业技术准备工作主要包括5( 四) 、 机械准备5四、 设计要求5五、 施工工艺61、 工艺流程62、 施工方法6六、 环境、 职业健康安全管理措施7( 一) 环境管理措施7( 二) 职业健康安全管理措施8( 三) 施工噪音防治8( 四) 公用设施保护及对公众干扰防治8( 五) 文明施工9( 六) 工期保证措施: 9( 七) 安全技术措施10七、 质量标准11( 1) 质量标准11( 2) 检测11( 3) 质量目标及要求12八、 质量通病的预防措施12九、 质量记录13十附表、 附图131劳动力计划132机械设备计划143.钻机钻孔路线图15一、 编制依据( 一) 依据1. 勘察院提供的岩土工程勘察报告2. 建筑桩基技术规范JGJ94-943. 混凝土灌注桩基础技术规程DB23/T360- 4. 建筑地基基础工程施工质量验收规范GB50202- 5. 混凝土结构工程施工质量验收规范GB50204- 6施工现场临时用电安全技术规范7GB50026-93工程测量规范8.JGJ59-99建筑施工安全检查标准9黑龙江省建筑安装工程施工技术操作规程-建筑地基基础工程DB23/T175- 10. 黑龙江省建筑安装工程施工技术操作规程-建筑基坑支护工程DB23/T704- 11. 黑龙江省建筑工程施工质量验收标准-建筑地基基础工程DB23/721- 12. 黑龙江省二间建筑工程公司企业质量内控标准、 质量保证手册、 程序文件13建设单位提供的施工图纸二、 工程概况( 一) 总体简介见下表序号项 目内 容1工程名称哈西新区十号地(悦城)G5#楼2工程地址哈尔滨市南岗区哈西以西, 哈尔滨大街以东3建设单位哈尔滨海升龙房地产开发集团有限责任4设计单位哈尔滨土木建筑设计院有限责任公司5施工单位哈尔滨五建建筑工程公司第九分公司6监理单位黑龙江中阳建设监理有限责任公司8安全文明施工目标争创市文明工地( 二) 建筑设计概况 本工程为哈西新区十号地(悦城)G5#楼位于哈尔滨市南岗区哈西大街以西, 哈尔滨大街以东; 地下一层地上三十二层。基础采用超流态砼灌注桩。桩长30 m,桩径600mm, 桩身混凝土强度等级为C30。总桩数为246根, 其中工程桩231根, 试桩3根, 锚桩锚桩12根, 锚桩配筋见试桩方案 。 工程桩配筋: 主筋718.加劲箍采用12 ,螺旋箍筋6100/200( 桩顶3m加密) 。锚桩桩长为30m, 钢筋笼长度为30m主筋1025; 箍筋6100/200; 试桩钢筋笼长度同工程桩; 主筋718; 箍筋6100/200; 加劲箍为12 。锚入承台长度为Lae且35d。试桩、 锚桩桩身混凝土强度等级为C35。 依据地质勘查报告资料, 本工程的各岩土层为粉质粘土层和砂层, 桩钻孔的范围内无地下水及软塑、 流塑土层, 对打桩无影响。( 三) 工程特点( 1) 哈西新区十号地(悦城)G5#楼工程具有设计标准高、 技术复杂、 专业分包单位多等特点, 因此, 必须引起高度的重视, 在建设单位协调指挥下, 集中优势力量, 将优秀的设计与先进的施工技术实现最佳的组合, 以便优质、 高效、 低成本完成本工程。( 2) 料具、 机械设备需用量大; ( 3) 由于工期紧, 劳动力投入集中, 合理安排工序穿插和流水施工并搞好各专业之间协调管理非常关键。三、 施工准备( 一) 、 现场准备1、 临时设施的搭设。2、 施工现场搞好”三通一平”。3、 定位放线、 控制基底标高。4、 基坑开挖边线应满足基础施工工作面的要求, 最小应保证自最外侧的一排桩中心线起2m.5、 场地维护、 标识牌按有关文明施工的标准及安全生产的要求进行。6、 施工用电: 施工现场昼夜施工, 故施工现场夜间照明需保证施工正常亮度.7、 现场照明设备的安装。8、 工程所用材料堆放和储存。9、 按工期和工艺要求, 本工程必须昼夜连续施工, 因此需配备两套人员, 包括管理人员和各工种工人, 以保证工作效率。( 二) 、 技术准备施工人员进驻现场后即开始进行技术准备, 技术准备分为内业技术准备和外业技术准备。 ( 1) 组织技术人员认真阅读、 审核施工图纸、 岩土工程勘察报告。澄清有关技术问题, 熟悉相关专业施工规范、 质量评定标准。( 2) 做好技术内业所需图表的收集整理工作。( 3) 编写施工工艺标准、 保证措施及关键工序作业指导书。( 4) 结合本工程特点, 编写有针对性的施工组织方案。( 5) 对施工人员进行上岗前的技术培训, 考核合格后挂牌上岗。( 6) 承、 发包双方管理人员认真进行技术质量交底。( 三) 、 外业技术准备工作主要包括: ( 1) 现场详细勘查。( 2) 施工作业层中所涉及的各种外部技术数据收集。( 四) 、 机械准备本工程采用一台120型钻机钻孔 、 一台80型挖掘机清土, 一台H80型混凝土输送泵灌注混凝土, 混凝土使用商品混凝土, 钢筋笼在现场加工制作。钻孔采用隔一打一、 隔一排打一排的方法施工, 以防止窜空。四、 设计要求1、 基础采用超流态混凝土灌注桩, 桩径600mm,桩长30m。2、 单桩竖向抗压承载力特征值为2350KN。3、 桩端持力层为地勘报告中第( 12) 层粗砂层, 桩端进入持力层不小于1200mm.4、 钢筋采用HPB235( ) , HRB335( ) 级钢, 钢筋保护层厚度,桩为70mm,筏板及防水底板底为50mm,基础梁顶面为35mm.五、 施工工艺 1、 工艺流程平整场地桩位放线组装设备安放钢护筒桩机就位钻至设计深度边提钻边注混凝土移动钻机并安放放钢筋笼笼顶标高抄测桩成型。 。2、 施工方法( 1) 定位放线为确保装点准确、 桩位容易找且不容易丢失, 采用钢管打孔灌注白灰的方法, 并以红钉为记号布设桩位点。桩位点布设好之后要经过建设单位、 监理单位共同验线、 验点, 并做好检查记录, 复合无误后方可进行下一步施工。( 2) 钻机就位将钻头对准预先确定好的桩位点, 用桩机上的线坠调整垂直度, 调整好之后将钻杆压入土中。( 3) 成孔随向下钻随清土, 钻到设计标高时原位旋转1min清底, 然后边提钻边注混凝土, 力工跟着清土。( 4) 钢筋笼制作、 安放1) 钢筋进场时应具备出场质量证明文件, 并进行二次复试, 合格后方可使用。2) 钢筋调直采用钢筋调直机调直, 3) 主筋的接头采用直螺纹套筒连接, 相邻主筋在同一截面的距离应大于35d.加劲箍与主筋连接必须为闪光电弧焊焊接。4) 钢筋笼安放应垂直下落, 安放时应慢起慢落逐步下放, 避免碰撞孔壁。钢筋笼安放好后进行笼顶标高抄测, 符合设计要求即可固定, 同时调整好钢筋保护层。5) 钢筋直螺纹连接工艺流程下料、 平头剥肋滚压螺纹丝头检验套筒连接接头检验完成6) 浇筑混凝土钻孔完成后及时浇筑混凝土, 且需连续浇筑。为抢工期, 本工程试桩锚桩使用C35早强混凝土, 从而确保后续工作的提前进行。六、 环境、 职业健康安全管理措施( 一) 环境管理措施1、 水泥和细颗粒散体材料应在库内存放或遮盖。2、 运输细颗粒散体材料或渣土时, 必须覆盖以防扬尘, 并不得沿途遗撒。3、 施工中的废水、 废浆等应及时排人事先挖好的沉淀池中, 不得随意排放。4、 施工中应采取降噪措施, 减少扰民。5、 钻孔过程中, 对钻出的泥土应及时运走, 保持场地平整。6、 基坑内做集水坑, 及时将积水排走, 确保场地无积水。7、 噪音排放符合GB1252390标准。8、 固体废物、 生活垃圾: 分类管理、 及时处理。9、 按哈市能源部门核准量降低0.5%。10、 生活污水。涮罐水排放符合GB897896标准。( 二) 职业健康安全管理措施1、 专业工种包括钻机司机、 电工、 焊工、 等必须持证上岗。2、 钻机及其所配套的电动机、 卷扬机、 内燃机、 液压装置等操作应执行国家现行标准建筑机械使用安全技术规程(JGJ 33)的规定。3、 钻机周围5m以内应无高压线路, 作业区应有明显标志或围栏, 严禁闲人入内。4、 卷扬机钢丝绳应经常处于润滑状态, 防止干摩擦。5、 电缆应尽量架空设置, 不能架走的绝缘电缆经过道路时应采取保护措施, 钻机行进应设专人提电缆同行。6、 钻机 启动前应将操纵杆置于空档, 且启动后应做空档运转试验, 检查仪表制动等正常后方可作业。7、 钻机检查时挺杆下严禁站人。8、 钻机作业中, 电缆应有专人负责收放, 如遇停电, 应将控制器置于零位, 切断电源, 将钻头接触地面。9、 作业后应及时清除螺旋叶片上的泥土, 此时需将钻头下降接触地面, 各部位制动住, 操纵杆放到空档, 切断电源。10、 大雨、 雪、 雾和六级以上大风等恶劣气候时应停止作业。( 三) 施工噪音防治1、 避免高噪音施工。2、 注意保养机械, 使机械保持最佳工作状态, 尽量减少噪音。( 四) 公用设施保护及对公众干扰防治。1、 施工期间对受本工程影响或正在受影响的一切公用设施与结构物采取一切适当措施加以保护。2、 定期对施工营地进行清理, 保持施工营地整洁、 卫生、 有序, 将垃圾等废弃物品送至指定处理地点, 防止对附近公用设施及公众造成不良影响。3、 在施工现场入口设置标志牌, 写明工程承包者、 施工监督单位、 联系人及电话号码等内容, 以便群众受到干扰时及时与有关部门联系。( 五) 文明施工1、 提高全体施工人员的整体素质, 严格遵守各项地方法规制度, 文明施工。2、 现场内设立文明施工宣传教育标牌及各种警示标志、 标语, 保证施工所需要标记齐全。3、 施工时利用城镇及乡间道路或施工临时便道时要经常洒水防止扬尘, 施工车辆在居民区附近禁止鸣喇叭, 防止噪音对环境的影响。4、 材料和汽车停放不准随意阻塞交通。5、 、 施工场地保持平整、 洁净, 注意环境保护, 即使清理现场。6、 净化生活环境, 反对污言秽语, 酗酒滋事, 杜绝赌博、 嫖娼并开展有益的文体活动。( 六) 工期保证措施: 1、 组织精干高效的现场指挥机构, 加强领导, 强化管理, 集中技术骨干, 组织过硬的施工队伍进行施工。2、 施工准备本着”进点快、 安家快、 开工快”的原则, 配齐施工所需人员、 材料、 机械和机具等生产要素, 迅速展开施工。3、 加强协调配合, 积极与建设单位、 设计单位、 监理单位联系, 处理好与兄弟单位之间的关系, 创造良好的施工环境。4、 项目部生产调度科学调配施工设备, 尽量减少因各工序的干扰而影响施工进度。5、 钻孔前将桩孔中的障碍物全部清理干净来缩短了钻孔时间。6、 机械设备要经常检修, 保证设备有良好的工作状态。7、 在开工前, 将钻机, 搅拌设备的易损件配齐, 有修理工在现场值班, 发现问题, 及时处理。8、 各个岗位人员合理安排, 确保无缺岗现象, 管理人员要跟班作业, 出现问题及时解决。9、 由于该工艺的特殊性, 施工过程必须连续作业, 吃饭休息时, 必须节省时间, 并24小时连续施工。( 七) 安全技术措施1、 建立健全安全管理机构, 设专职安全员。上岗人员坚守岗位, 各司其职。夜间作业有充分的照明, 高空作业要系安全带; 2、 清除防碍施工的高空和地下障碍物, 平整打桩范围内的场地, 桩机行走的道路要压实; 3、 对施工场地附近的建筑和地下管线要认真查清, 采取有效措施, 以避免震坏原有建筑而发生伤亡事故; 4、 确保无死亡事故、 负伤事故频率低于15、 安全防护品合格率100%、 进场施工人员100%进行三级教育、 特种作业人员100%持上岗证、 杜绝重大机械事故。七、 质量标准 ( 1) 质量标准1) 桩位偏移允许偏差: 群桩的中间桩1/5桩径且150, 群桩的边桩1/6桩径且100.( 2) 检测1) 成桩质量检查混凝土应对原材料质量、 计量、 混凝土配合比、 外加剂、 塌落度、 混凝土强度等进行检查; 钢筋笼制作应对钢筋规格, 焊条规格、 品种, 焊缝长度, 焊缝外观质量、 主筋与箍筋制作偏差等进行检查; 施工过程中要求对成孔中心位置、 孔深、 孔径、 垂直度、 钢筋笼安放实际位置进行检查, 并填写相应质量检查记录; 成桩后对混凝土强度等级进行检验; 桩头开挖时应及时检查桩数、 桩位及桩头外观质量。2) 单桩承载力检测单桩静载荷实验应在工程桩施工前进行, 在同一施工条件下的试桩数量不小于总桩数的1%, 且不小于3根; 为确保桩身质量, 宜选用低应变检测桩完整性, 抽检数量不少于总桩数的20%, 且不少于10根; 试桩桩头顶面平整, 桩头中轴线与桩身上部的中轴线应重合。桩头主筋全部直通至桩顶混凝土保护层之下, 各主筋在同一高度上。( 3) 质量目标及要求1) 施工前进行技术交底, 明确质量控制标准; 2) 随时检查施工记录, 对每根桩进行质量评定, 如发现不合格的桩根据实际情况采取补救措施; 3) 抽样开挖桩体周围土层, 检查桩的外观质量和整体性; 4) 所用的原材料和混凝土强度必须符合设计要求和施工规范的规定。5) 严格按审定的施工方案组织施工, 开工前组织全体人员学习方案、 规范中各项的允许偏差, 认真做好图纸会审与技术交底, 严格按照技术规范执行施工。6) 原材料每次进厂一定要检查合格证, 感观质量。7) 严格执行施工中的检验复核制。对施工钻孔中的桩位经技术人员复核后方可开钻施工, 稳桩点及调整垂直度过程中要严格控制在允许偏差范围内。8) 螺旋箍筋与主筋采用绑扎法, 脱扣、 松扣点不得大于整个钢筋笼绑扎的1%, 而且任一根钢筋上开扣点不得大于钢筋总绑扎点的1/2。9) 搬运和吊装时, 应防止变形, 安放对准孔位, 避免碰壁, 就位后立即固定。八、 质量通病的预防措施序号质量通病产生原因预防措施1桩位偏斜地面不平, 导向设施有偏差, 钻架不直或钻杆弯曲, 钻杆刚度不够。 钻进时遇有地下障碍物、 孤石等。施工前对安装好的钻机设备做全面检查, 作到水平、 稳固。对钻杆、 钻杆接头、 钻杆与转轴之间的接头要逐个检查, 保证钻杆顺直不弯曲, 钻杆有足够刚度。可改换筒式钻头钻进, 若还不行可挪位另行钻孔。2钻进困难钻进速度太快或钻杆倾斜太大, 造成憋钻。 施工时钻杆要垂直, 并控制好钻进速度。3桩头质量差桩头砼混有泥土桩口周围残土清理干净九、 质量记录1.商品混凝土的出场检验报告及出厂合格证2.钢筋的出场质量证明文件及钢筋二次复试报告3.打桩记录4.混凝土试块28d标养抗压强度试验报告( 每50立方米留置一组) 和同条件抗压强度试验报告。十附表、 附图1劳动力计划 序号工种名称单位数量1机械工人102钢筋工人203电焊工人34力工人255电工人22机械设备计划1机具名称规格单位数量2钻机120型台13混凝土泵H80台14挖掘机80台15钢筋调直机台16钢筋弯曲机台17钢筋切断机台18砂轮锯台19钢筋套丝机台110塔吊QTZ63台13.钻机钻孔路线图
