海绵城市改造工程施工组织设计模板.docx

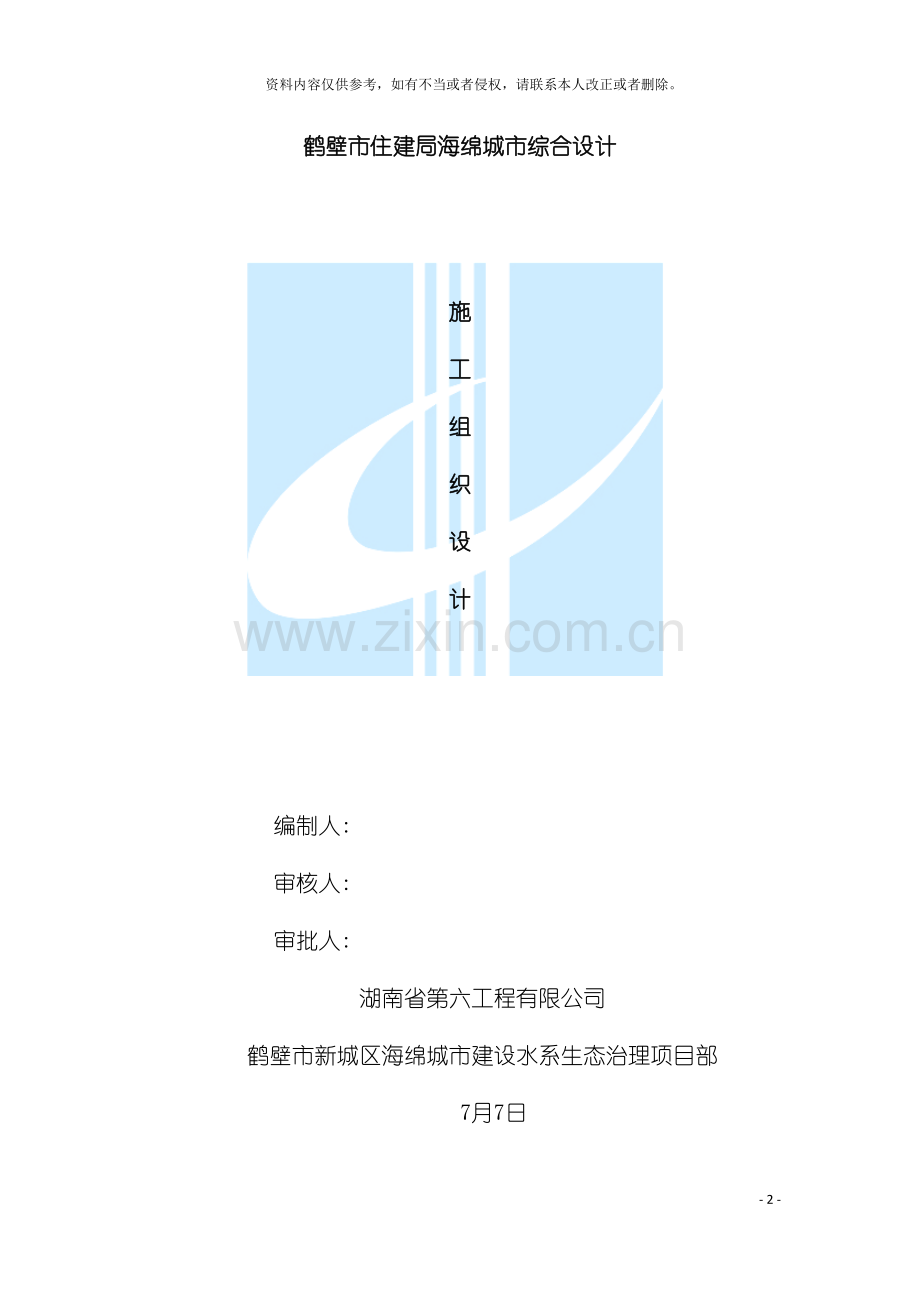

海绵城市改造工程施工组织设计- 90 -资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。鹤壁市住建局海绵城市综合设计施工组织设计编制人: 审核人: 审批人: 湖南省第六工程有限公司鹤壁市新城区海绵城市建设水系生态治理项目部 7月7日目 录第一章 编制说明- 5 -第一节 编制依据- 5 -第二节 编制原则- 6 -第二章 工程概况- 7 -第一节 项目分析- 7 -一、 项目背景- 7 -二、 项目概况- 7 -三、 现状分析- 7 -四、 海绵改造设计阐述- 7 -五、 规划管控要求:- 8 -六、 工程范围及规模- 8 -第二节 控制目标- 8 -一、 雨水分区的划分- 8 -二、 低影响设施的计算- 9 -第三章 施工部署及平面布置- 10 -第一节 施工总平面布置- 10 -一、 施工平面布置的构思- 10 -二、 施工总平面布置- 10 -三、 施工平面布置图( 见附图) - 11 -第二节 施工总体部署- 11 -一、 施工区段划分- 11 -二、 现场项目经理部组织机构- 12 -三、 项目经理部人员职责- 13 -第四章 主要施工机械设备及劳动力准备- 18 -一、 施工机械设备的准备- 18 -二、 机械设备管理与质量保证- 18 -第二节 劳动力安排情况- 18 -一、 劳动力的组织准备- 18 -二、 劳动力的来源及安排- 19 -第五章 施工工期及施工进度计划- 20 -第六章 主要施工方案及要点- 21 -第一节 施工准备- 21 -第二节 测量控制- 21 -一、 测量工作程序- 22 -二、 控制系统的建立: - 22 -三、 放线控制- 22 -四、 放线方法及施工工艺流程图- 22 -第三节 地下管线及构筑物的保护措施- 25 -一、 施工前准备工作- 25 -二、 施工阶段地下管线、 临近建筑物及地面道路保护措施- 25 -第四节 分部分项工程施工方案- 26 -一、 土方开挖及回填- 26 -二、 管网及排水沟- 27 -三、 生态草沟- 29 -四、 生物滞留设施- 29 -五、 透水砖停车场- 29 -六、 细粒式沥青混凝土面施工- 31 -七、 钢筋混凝土施工- 34 -八、 绿化施工- 37 -第六章 环保措施- 41 -第一节 施工环保标准- 41 -一、 工地”七个到位”标准- 41 -二、 工地”六个百分百”标准- 41 -三、 施工”四清”、 ”四不见”- 41 -第二节 施工环保实施细则- 42 -第十章 质量保证体系- 43 -第一节 质量目标- 43 -第二节 施工准备阶段的质量控制- 43 -第三节 组织措施- 43 -第三节 技术措施- 44 -一、 施工前的质量控制:- 44 -二、 施工中的质量控制:- 44 -三、 雨季施工保护工作:- 45 -第五节 施工质量管理机构- 46 -一、 人员配备- 46 -二、 管理机构- 47 -十一章 确保安全生产的技术组织措施- 48 -第一节 安全目标- 48 -第二节 组织措施- 48 -第三节 技术措施- 48 -第十二章 确保文明施工的技术组织措施- 50 -第一节 文明施工目标- 50 -第二节 组织措施- 50 -第三节 技术措施- 51 -第十三章 降低成本措施- 52 -附表: 主要施工机械设备表- 54 -附表: 主要劳动力配备表- 55 -附表: 施工进度计划- 56 -第一章 编制说明第一节 编制依据1、 配套工程图纸; 2、 鹤壁市海绵城市建设相关文件; 3、 建筑工程施工质量验收统一标准(GB50300- )4、 现行国家、 地区及行业施工及验收规范和现行国家质量检验评定标准。5、 鹤壁市海绵城市建设专项规划6、 鹤壁市海绵城市建设项目规划设计导则7、 海绵城市建设技术指南低影响开发雨水系统构建( 试行) 8、 室外排水设计规范( GB50014- ( ) ) 9、 城镇给水排水技术规范( GB50788- ) 10、 建筑与小区雨水利用工程技术规范( GB50400- ) 11、 雨水综合利用( 10SS705) 12、 城市道路工程设计规范( CJJ37- ) 13、 城镇道路工程施工与质量验收规范( CJJ1- ) 14、 给水排水管道工程施工及验收规范15、 城市工程管线综合规划规范( GB50289- ) 14、 施工现场临时用电安全技术规范( JGJ46- ) 第二节 编制原则1、 认真贯彻国家和地方有关基本建设的各项方针、 政策, 遵守国家和地方法律、 法规, 严格执行施工程序; 2、 实行施工统筹安排, 合理布置, 做好施工部署及各项施工生产工作; 3、 采用流水施工方法和网络计划技术组织有节奏、 均衡和连续施工; 4、 坚持”百年大计, 质量第一”, 在安全生产的原则下, 推行标准化管理和实行安全生产责任制; 5、 严格按照”六个百分百”进行施工, 施工现场要保证”四清四不见”; 6、 做好施工设计, 做好人力、 物力的综合平衡调配, 做好冬雨季施工安排, 力争均衡生产; 7、 贯彻”勤俭节约”的方针, 合理布置好施工现场, 组织安全文明施工; 8、 充分利用现有设备, 扩大机械化施工范围, 减轻劳动强度, 提高劳动生产率; 9、 积极利用国内外新技术、 新工艺、 新材料, 科学的指定施工方案。第二章 工程概况第一节 项目分析一、 项目背景海绵城市是指城市能够像海绵一样, 在适应环境变化和应对自然灾害等方面具有良好的”弹性”, 下雨时吸水、 蓄水、 渗水、 净水, 需要时将蓄存的水”释放”并加以利用。海绵城市是统筹解决城市水资源、 水安全、 水环境、 水生态的”绿色途径”。二、 项目概况为了积极响应国家海绵城市建设要求, 将此区域改造建设按照海绵城市标准实施。本项目位于鹤壁市淇滨区中北部, 院区西邻玉兰巷, 南邻淇滨大道, 。总用地面积约为1.36公顷, 绿化面积约为0.305公顷, 绿化率22.38%。三、 现状分析本小区绿化率为22.38, 具备建设低影响设施的充分空间, 西侧及东侧办公楼散水处建有雨水沟用于整个小区的雨水排放。每栋楼的雨水采用外排水形式。四、 海绵改造设计阐述1、 设计绿地为复杂型生物滞留设施方式用于雨水的过滤和下渗。降雨时道路产生的径流汇入绿地中进行污染物过滤、 入渗补充地下水, 超过海绵系统设施消纳能力的雨水径流经过溢流口排入原有雨水沟。原有雨水沟增加盖板改造为暗沟用于雨水的排放。2、 现状绿地内雨水经过植草浅沟收集汇入相应的复杂型生物滞留设施进行入渗, 补充地下水。3、 停车位采用透水铺装, 有利于雨水下渗。道路采用不透水沥青路面。在区域内增加线性排水沟, 雨水经线性排水沟收集排入复杂型生物滞留设施进行污染物过滤和下渗。4、 本场地土主要有第四系粉土、 粉质粘土及卵石组成。地下水静止水位在13.2-14.5米之间。地下水类型为松散岩土层孔隙潜水, 主要受大气降水、 地面蒸发和人工抽采的影响而变化。土壤渗透系数为3.7*10-6m/s。五、 规划管控要求:根据鹤壁市海绵城市建设试点实施计划及鹤壁市海绵城市建设项目规划设计标准, 鹤壁交通局海绵城市改造工程的外排水量控制要求为年径流总量控制率70%, 对应的设计雨量为23mm/d, 其中径流污染控制目标为: 以生物滞留设施等进行自然净化的一般屋面、 不透水硬化地面的初期径流厚度标准应分别不小于: 一般屋面2mm, 小区路面3.5mm; 外排水量、 径流污染地面控制设施有效容积的渗透排空时间不宜超过24小时, 困难时不应超过48小时, 外排水量、 径流污染地下控制设施有效容积的渗透排空时间不宜超过72小时, 困难时不应超过120小时; 雨水管渠系统的设计重现期和综合径流系数取值不应超过室外排水设计规范GB 50014 的相关规定。区域内排水设计为雨污分流制, 雨水经过雨水沟、 雨水管道收集, 排入南侧淇滨大道市政雨水管网。区域超标径流排放充分利用区域内地面坡度, 经过合理的竖向组织, 流向小区南侧市政道路。六、 工程范围及规模改造透水铺装、 沥青路面, 进行土壤改良及铺装翻新、 局部绿化补植、 建设生物滞留带、 植草沟、 管网等低影响开发设施, 本工程图纸、 工程量清单范围内的全部内容。第二节 控制目标一、 雨水分区的划分参照区域场地现状竖向并结合低影响设施将设计红线区域划分为9个雨水汇水分区。汇水分区区域面积( ) 汇水分区141.6汇水分区23804.3汇水分区31220汇水分区41098.5汇水分区5344.9汇水分区6558.6汇水分区71001.3汇水分区83352.1汇水分区92204二、 低影响设施的计算1、 各种下垫面的径流系数参数选择汇水下垫面种类雨水径流系数硬屋面、 未铺石子的平屋面、 沥青屋面0.85混凝土或沥青路面及广场0.85绿地0.15透水铺装地面0.252、 低影响设施序号名称作用区域11#下沉式绿地3#汇水分区22#下沉式绿地4#汇水分区33#下沉式绿地1#汇水分区44#下沉式绿地5#汇水分区55#下沉式绿地7#汇水分区6#下沉式绿地2#汇水分区7#下沉式绿地6#汇水分区1#雨水花园9#汇水分区2#雨水花园8#汇水分区3、 本区域雨水计算采用鹤壁市暴雨强度公式, 场地雨水重现期采用2年。4、 地块周边道路排水不在本次施工范围内。第三章 施工部署及平面布置第一节 施工总平面布置一、 施工平面布置的构思施工总平面布置图的作用是用来正确处理全工地在施工期间所需各项设施和永久结构之间的空间关系, 按施工方案和施工总进度计划合理规划施工段、 材料仓库、 施工设备布置、 临时建筑、 临时用水用电管线敷设等, 为使现场总平面布置科学合理, 使用方便, 做到整齐美观、 清洁畅通、 施工文明, 在施工总平面布置时应遵循如下几点原则: 1、 根据各施工段的不同施工内容和施工范围, 将各施工平面布置反映在整个工程的施工总平面布置图中。2、 结合施工现场能利用的场地实际情况, 尽量减少占用工程用地, 避免临建设施的重复搭拆, 保证办公、 生活服务设施相对固定。3、 生产加工车间及材料堆场布置要适合施工生产的需要, 方便材料进场, 尽量减少现场二次搬运。4、 临时用水用电的管线敷设尽量采用埋地敷设方法, 减少对交通的影响。5、 总平面布置要充分考虑生产、 生活设施和施工中的劳动保护、 技术安全、 防火要求, 卫生要求及环保要求。二、 施工总平面布置 1、 临时设施根据现场情况, 经协调, 住房和城乡建设局主动提供办公室作为临时施工生活区、 办公区。2、 施工用水1) 开通临时施工用水设施; 2) 现场用水的保证措施: 住房和城乡建设局主动提供生产及生活用水水源, 同时为了确保现场的施工用水, 使施工生产顺利进行, 项目部应组织专门的管理机构, 加强管理。对进入施工现场的施工人员进行开源节流教育, 阐述节约用水的重要性, 使员工对节约能源创造效益有正确的理解和认识。现场供用水管的安装维修由专业水工进行, 加强巡回检查监护, 出现故障及时处理, 确保生产、 生活用水畅通。3、 施工用电1) 开通临时施工用电; 2) 现场用电的保证措施: 住房和城乡建设局主动提供电源, 电箱要设置良好接地装置及漏电开关。据施工需要配备足够灯具加强局部照明。三、 施工平面布置图( 见附图) 第二节 施工总体部署一、 施工区段划分1、 划分原则根据以上对施工任务的分析以及本工程的设计特点和各专业施工的配合, 我公司在进行施工段划分时, 主要考虑以下划分原则: 1) 分区明确、 利于土方就近平衡的原则; 2) 便于施工组织的原则; 3) 便于施工场地划分和布置的原则; 4) 便于组织和维护现场交通的原则; 5) 互不干扰、 便于配合的原则; 6) 尽量与设计吻合的原则。2、 施工区段具体划分根据以上施工区段的划分原则, 考虑到各种影响因素的制约、 各分部分项工程以及各工序之间搭接的合理性, 拟将本工程横向分为三个区段。1) 第一施工段: 生物滞留设施、 植草沟等涉及的土方挖填。2) 第二施工段: 透水砖停车场、 沥青路面、 管网等。3) 第三施工段: 绿化及其它。二、 现场项目经理部组织机构1、 拟为本项目部设置的现场项目经理部机构2、 项目部组织机构设置说明: 1) 本项目经理部组织机构是根据我公司本次投标的工程特点并针对该工程工期紧迫、 质量要求高等特点而设置的。2) 项目部组织机构是参照以下原则进行设置的: 精干高效; 分工明确; 专业 化; 责、 权、 利对等。3) 项目经理部采取项目经理负责制, 项目经理全权负责本项目经理部的运作, 将工 程项目实施的责、 权、 利与项目经理及整个项目班子捆绑在一起, 向管理要效益, 以实 现工程项目的施工目标。三、 项目经理部人员职责1、 项目经理( 1) 受企业法人委托, 全权负责工程项目生产实施, 对企业项目法人负责。( 2) 对工程项目的质量、 进度、 成本及安全生产文明施工负全责。( 3) 负责与业主的工程款结算及重大设计洽商的签署。( 4) 负责检查并指导项目预算员的日常工作。2、 项目技术负责人( 1) 对工程项目的施工技术、 工程质量管理工作负具体责任, 对项目经理负责。( 2) 负责检查指导项目质检员、 技术员、 资料员、 测量员、 试验员及施工班组的日常工作。( 3) 负责工程图纸的会审工作。( 4) 负责组织施工技术措施、 施工技术交底及成品保护措施的制定。( 5) 负责施工材料质量要求的鉴定。( 6) 负责一般技术洽商的签署。( 7) 负责组织一般质量事故的处理和改正及预防措施的制定。( 8) 负责严重事故的处理改正及预防措施的制定。3、 项目副经理( 1) 对工程项目的进度、 施工现场管理及安全文明施工负具体责任, 对项目经理负责。( 2) 负责检查并指导现场工程师、 安全员、 设备管理员、 材料员及各施工班组的日常工作。( 3) 负责组织施工进度计划地制定及落实。( 4) 负责施工现场人员、 材料、 设备的高度。( 5) 负责施工现场责任区的划分。( 6) 负责工程材料计划的审批。( 7) 主持生产高度会。( 8) 负责施工现场的环境保护工作。4、 项目质检员( 1) 负责项目工程的质量检验工作, 对项目总工负责。( 2) 负责分项工程的质量评定。( 3) 实行质量否决制, 对不合格分项工程, 有权停止后续工程的施工, 并向项目总工报告。( 4) 参与不合格分项工程纠正和预防措施的制定。( 5) 监督项目测量员的工作。( 6) 工程验收单的填写与业主的监理工程师联系工作。( 7) 负责工程质量检验施工技术资料的整理。5、 项目安全员( 1) 负责项目安全文明施工的具体工作, 对项目副经理负责。( 2) 与队长配合, 安排各项安全防护工作。( 3) 监督需要改进的安全防护工作的落实。( 4) 实行安全否决制, 对现场发生的严重安全隐患, 有权停止该部位的工程施工, 并向项目副经理报告。( 5) 负责进场施工人员的安全教育。( 6) 负责安全防护工作技术的收集整理。6、 项目测量员( 1) 负责工程的测量工作, 对项目总工负责。( 2) 负责工程平面控制点、 高程控制点的接受。( 3) 协助项目质检员对工程的标高进行监控, 发现问题及时向项目总工报告。( 4) 负责工程测量施工技术资料的整理。7、 项目资料员( 1) 负责项目部工程技术及有关文件的管理工作, 对项目总工负责。( 2) 负责项目文件的收发工作。( 3) 负责施工技术资料及质量记录的收集、 编目、 归档。( 4) 指导并监督项目部其它职能人员收集好工程技术资料。( 5) 负责工程项目的实验工作, 对项目总工负责。( 6) 负责混凝土及砌筑砂浆试验配比申请单的填写。( 7) 负责所有需复实验材料的取样送检工作。8、 项目材料员(1)负责c类物质供应商的资格评审及采购、 保管, 对项目副经理负责。( 2) 负责进场物质的进货检验。( 3) 负责进入施工现场材料的标识及标识移植。9、 项目设备管理员( 1) 负责施工现场施工设备的管理工作, 对项目副经理负责。( 2) 负责组织进入施工现场的机电设备及设施的鉴定工作。( 3) 随时检查在用设备的安全状况, 实行安全否决制, 发现问题有权停止该设备的使用, 并向项目副经理报告。( 4) 监督设备操作员严格按操作规程使用设备。( 5) 负责现场机电设备有关技术资料的整理工作。10、 项目预算员( 1) 负责项目的统计预算工作, 对项目经理负责。( 2) 负责工程洽商的工程款结算。( 3) 负责工程竣工工程款计算。( 4) 负责有关资料的整理。11、 项目施工员( 1) 协助项目经理做好工程开工的准备工作, 初步审定图纸、 施工方案, 提出技术措施和现场施工方案。( 2) 编制工程总进度计划表和月进度计划表及各施工班组的月进度计划表。( 3) 认真审核工程所需材料, 并对进场材料的质量要严格把关。( 4) 对施工现场监督管理, 遇到重大质量、 安全问题时及时会同有关部门进行解决。( 5) 向专业所管辖的班组下达施工任务书、 材料限额领料单和施工技术交底。( 6) 督促施工材料、 设备按时进场, 并处于合格状态, 确保工程顺利进行。( 7) 参与工程中施工测量放线工作。( 8) 协助技术负责人进行图纸会审及技术交底。( 9) 参加工程协调会与监理例会, 提出和了解项目施工过程中出现的问题, 并根据问题思考、 制定解决办法并实施改进。( 10) 参加工程竣工交验, 负责工程完好保护。( 11) 负责协调工程项目各分项工程之间和施工队伍之间的工作。第四章 主要施工机械设备及劳动力准备第一节 主要机械设备进场计划一、 施工机械设备的准备1、 为加快施工进度, 缩短工期, 提高施工质量, 各种作业尽可能采用机械施工, 施工前对各种施工机械抽调机修人员进行全面检修和试运行, 并配备足够的易损零配件以保证各种机械正常连续运行。2、 对本企业内部自有的施工机具, 应根据本工程需用量计划组织落实, 按期到场,对本企业暂缺的大型施工机械设备, 应落实后签订有关合同。二、 机械设备管理与质量保证1、 对自有机械设备进行仔细检查和维修保养, 机械设备在使用过程中, 应加强操作人员责任心教育, 做到安全、 合理、 有效使用, 并充分做好维修保养工作, 以保证其使用率和完好率;2、 工程所需机械设备均由项目机械设备组负责组织调配入场, 做好机械设备线路运输及进入现场有关准备工作, 按照工程制定的施工方案顺序和时间进度作好调配供应计划, 确保构配件和机具设备按期进场。3、 原则上依据施工进度计划表, 按各施工阶段的需要, 合理地调度各种机械并考虑部分机械备用数量。施工机械投入计划: 见附表。第二节 劳动力安排情况一、 劳动力的组织准备1、 根据工程进度计划及工程量, 结合预算定额和我司劳动力技术效率水平, 综合考虑编制劳动力计划, 合理利用人力资源。2、 工程施工中以机械为主, 人工为辅, 发挥机械施工高效率确保施工进度, 项目经理部科学合理地调配各种劳力, 挑选素质好有施工经验的技术工人担任该项目施工, 以保证施工工程进度和工程质量。二、 劳动力的来源及安排1、 管理人员及主要工种施工人员主要为我司现有员工, 次要工种施工人员如普工、 管道工、 砖工、 混凝土工、 石工、 木工、 抹灰工、 水电工等人员为我公司有长期协作关系的民工队伍。 2、 各专业工种的劳动力由现场项目经理部进行平衡调动, 人员实行动态管理, 需用时进场施工, 完工后退场另行安排。 3、 正常施工期间按八小时工作制, 抢工时期管理人员实行弹性工作制, 视施工进度情况做到工人轮班休息工程不停顿, 必要时可昼夜连续施工。 4、 施工中所需劳动力的工种, 数量及进场时间原则上依据施工进度计划进行调度安排, 并结合施工中临时的需要调整。劳动力投入计划: 见附表。第五章 施工工期及施工进度计划本工程参考业主意见总工期: 30个日历天( 详见附表) 。编制施工进度计划的基本要求是: 保证拟建工程在规定的期限内完成; 迅速发挥组织效益; 形成流水施工与平行施工相结合, 体现施工的连续性和均衡性; 节约施工费用。第六章 主要施工方案及要点室外改造工程建设过程中, 各个工程都有其施工顺序和技术指标。为了能优质、 准时竣工, 我们在施工过程中除了抓住各工程的管理要点外, 同时把握住施工的全局观和各工种、 各设施的特征。总施工方针为”先深后浅, 先里后外”。总体施工顺序: 生物滞留设施 生态草沟 管网及排水沟 透水铺装地面 沥青路面第一节 施工准备土方开挖前, 首先要详细了解施工区域内的地质环境、 工程地质及地下构筑物( 如: 地下管道、 电缆、 光缆) 等的具体情况, 并制定相应的安全措施, 确定开挖形式, 然后确定好管道中心线、 标高线、 沟槽开挖双边线。沟槽边线确定后, 依据现场情况, 确定临时施工道路, 并进行疏通, 保证运输畅通。施工测量在保证施工精度的前提下, 各级控制测应严格遵守工程测量规范, 执行监理程序, 执行测量复核制度。接到设计图纸定线资料后, 对设计资料数据进行核算。结合工程的设计文件、 施工组织设计和施工技术规范, 提前做好工程所需测量数据的计算准备工作, 数据必须由第二人进行符合, 合格后方可进行现场的施工放线。结合计算机技术的应用, 使与工程测量有关的各种记录、 计算表格的填写及竣工资料编制规范化。内业计算时, 高程计算取值精确到1mm。第二节 测量控制测量先行是施工管理中的要求, 测量工作的质量直接影响到工程的质量, 我公司在工程施工管理中, 历来注重测量管理工作。除建立两级测量复核制度外, 对本工程还将成立专职测量小组, 以确保测量工作高效、 优质。一、 测量工作程序开工前对业主和设计单位移交的导线点和水准点进行闭合复测, 复测合格并经业主和监理工程师签认后方能施工。测点交接测点复测建立施工导线网, 水准控制点测定线桩局部放样。二、 控制系统的建立: 针对本工程规模及特点, 建立现场平面及高程控制系统, 以便于在施工全过程中进行测量的控制。1.平面控制系统采用导线测量方法建立一级导线平面控制系统, 系统布设以业主提供的控制点为导线起始方向, 施工过程中, 采用高精度的全站仪, 布设环形闭合导线并联测甲方提供的控制点。导线点的位置应通视条件良好, 间距50100m, 不易受道路交通的影响, 并保护好定位桩。2.高程控制系统建立以导线点为基础, 等级为四等的高程控制系统, 采用高等级水准仪由甲方提供的水准点将标高引至各导线点上。三、 放线控制本标段的放线控制主要项目包括以下几个方面: 道路中心线( 边线) 、 管道中心线、 检查井、 雨水口、 生物滞留设施、 生态草沟、 透水铺装地面、 沥青路面、 绿化种植等的平面控制及高程控制; 四、 放线方法及施工工艺流程图1、 雨水改造工程( 1) 据已建立控制系统, 进行局部放线控制点的测设。( 2) 据设计已提供的管线及各类井室的高程和坐标, 采用极坐标法进行管道中心线、 检查井、 雨水口等的平面测量。( 3) 由于管段各检查井之间的距离较短, 管线测量可采用全站仪进行测量, 放出井中心位置, 管道线中心位置, 在相应位置设置里程桩号, 方便施工及防止出现错误, 便于复测。( 4) 进行下一道工序前必须先复测数据无误后方可进行下一工序的施工不合格的工序必须返工保质量。2、 距离测量: 仪器采用全站仪, 测量时照射二次读数取平均值为距离测量值( 导线测量时须返方向测量作为校核) 。小范围距离测量采用普通钢尺测距, 主要技术要求须满足工程测量规范的相关规定。本工程测量工作量大, 线形较复杂, 测量内容主要有平面坐标控制测量、 高程控制测量等。( 1) 采用全站仪进行施工测量, 测速快、 准确和操作简便; 能在超远距离内和不同标高位置直接进行施测, 不用在施测过程中移动仪器, 从而可加快速度, 缩短施测工期。在本工程开工前, 会同监理单位及业主对设计单位提供的平面坐标及高程控制网进行闭合复测。根据已有的高级控制网, 结合各施工段走向及需要, 加密布置施工控制网, 施工控制网各点之间应保持良好的通视状况, 以方便随时进行闭合复测, 所有的测量记录及结果应在报送监理审核签认后方可使用。( 2) 采用全站仪的后方交会专项功能,经过对两个已知点的观测,得出仪器点的坐标; 采用全站仪的测量距离专项功能, 在测临时站点到两已知观测点的距离时加测一个角度, 即测站点放在待定点上,在测距离的同时观测该点到两个已知控制点的夹角, 这样也能够得出仪器点的坐标。施工控制网的测量成果为满足要求宜采用较高精密度等级, 平面控制网按一级导线网控制; 高程控制网按四等水准测量控制。做好各施工控制点的保护工作, 竖立明显的标牌, 以防止损坏。根据施工控制网测放出排水沟中心线的位置, 并进行各部位水准测量工作。控制桩采用双后视极坐标测量的方法进行测放, 测量精密度需满足招标文件的有关技术要求, 所有测量数据及成果报送监理审核签认方可使用。3、 高程测量: 高差不大时采用B1级水准仪, 测量时往返各一次, 取闭合差12L , L为往返测量水准线路长度( KM) 。高差较大时标高的测量采用全站仪三角高程测量, 主要技术要求须满足工程测量规范GB50026-93中表3.3.3的规定, 内业计算垂直角度的取值应精确到0.1, 高程取值应精确到1mm。4、 内业计算: 导线点平面控网测量后, 水平角及距离应进行平差, 并以平差后坐标反算的角度和边长作为成果。内业计算中数字取值精度应满足工程测量规范GB50026-93中要求。5、 测量人员配置: 因工期要求紧张, 为了顺利完成测量任务, 使工程各项指标符合设计精度要求, 由测量组一名测量工程师负责, 安排2名测工, 主要负责现场施工放样, 测量控制网的建立, 测量桩点的保护, 内业资料的整理与申报等工作。6、 竣工测量进场后, 做好每次测量记录, 并收集整理成册, 收集好每一项施工洽商和设计变更。每次报检单及时填写、 及时上报、 及时收集。单位单项工程( 特别是地下管线) 完工后, 及时做竣工测量, 并做好记录, 妥善保存。7、 施工测量保证措施测量人员均持证上岗, 使用合格的仪器设备。施工前测量人员要认真学习图纸, 再次对测绘院交给的中心线桩位、 高程点进行复测, 并报监理认可后对其定出相应的保护措施, 严加保护, 并进行定期检测。施工中, 严格执行工程测量规范( GB50026-93) 的要求及测量复核制度。定期检查, 做好施工原始记录。按规范要求设置控制点、 水准点, 在雨季期间对其要定期进行复测, 雨后必须核测8、 在图纸会审中我方提出过设计图纸部分坐标不明、 不准确的疑问, 经设计院答复在不影响治草沟、 雨水滞留设施以及管网实用性和施工面积的前提下, 能够对位置、 尺寸进行调整, 我方将严格按照该原则施工。第三节 地下管线及构筑物的保护措施一、 施工前准备工作我方在前期对本工程实地勘查并于业主方进行充分沟通后, 发现施工区域内树木密杂, 地下原有管线复杂, 而且详细位置与深度不明, 不便进行机械大面积施工, 为保证施工安全而且不会影响到业主方正常生产工作, , 在施工前组织施工人员详细对地下管线及构筑物进行调查, 制定施工方案及应急措施, 确保地下地上管线、 树木及构筑物的安全。( 1) 正式施工前, 组织管理人员熟悉地下管线图纸, 了解临近管线的位置, 深度及作用。( 2) 正式施工前, 必须对周边建筑物现场进行仔细的勘测。( 3) 制定合理的挖土过程中的管线与构筑物保护及应急抢险技术措施, 确定各施工区域的流水搭接、 挖土方法, 保证临近地下管线、 构筑物及地面道路的安全。( 4) 施工前, 组织管理人员、 施工队伍对施工组织设计进行学习、 讨论, 并加强对操作工人的管线保护意识教育, 落实管理责任。( 5) 土方施工时必须有现场管理人员和业主方人员旁站, 以便及时沟通, 同时采用人工挖土为主, 机械辅助的施工方案。二、 施工阶段地下管线、 临近建筑物及地面道路保护措施( 1) 为防止施工载重车辆对地下管线产生不良影响, 在载重车辆进出频繁的区域铺设钢板或钢路基箱进行保护, 是压力均与传递。特重机械车辆进出场地, 视情况另行增加保护措施。( 2) 若发现有管道穿过沟槽, 土方开挖时, 挖到管底标高, 必须及时设置支架吊索, 将管道加固吊捞后, 方可继续挖土。管道施工过程中, 必须将强对该管线的监测, 时时注意不得碰撞管线, 严防管线破坏; 回填土时, 管线下放的土必须夯实, 机械无法夯到的管线根部, 采用人工仔细重复的夯实, 确保该管线今后不会出现大幅度的下沉而破坏。( 3) 施工过程中, 发现有较大的地下管线与施工管线交叉时, 应通知建设、 设计、 监理等单位, 制定详细的施工方案。第四节 分部分项工程施工方案一、 土方开挖及回填1、 土方开挖开挖前对基坑周边维护设施和警示牌设置到位, 覆盖、 遮蔽物、 雾炮机准备到位。开挖采取湿法作业, 保护环境卫生, 现场派专人旁站值守。从施工质量、 施工安全的角度出发, 基坑、 基槽四周统一外放300mm, 沟槽深度大于1.5m时, 进行放坡, 放坡系数为1:0.5。严格按照现场施工放线及定位进行人工清表、 开挖工作, 并用机械进行辅助工作。基底用人工进行30mm整平。清表土、 腐殖土、 泥土、 杂土、 含有碎砖、 石块及大于10cm硬土块必须与适合回填的土源分开堆放。雾炮机的使用要保证对扬尘处理的要求。开挖完成后对土方用机械倒运至业主指定堆放点, 同时将该土方进行覆盖、 遮蔽。待施工完成后用全封闭杂土车进行统一外运。土方外运或回填后及时对原堆土位置进行清理, 保证施工区域的环境清洁。经现场实地勘查, 1#、 2#生物滞留设施范围内存在地埋电缆、 天然气管道以及给排水管道, 具体位置以及走向无法确定, 为保证施工安全以及业主单位的正常生产工作, 因此我方采用人工开挖, 并将其开挖土方人工倒运至业主现场指定的位置。( 运距约120m) 2、 回填作业( 1) 土方回填前选好合适土源或符合设计要求的材料进行回填, 回填土中不得含有碎砖、 石块及大于10cm硬土块。针对不同的回填用土提前分别做好击实试验, 取得最佳密实度( 轻型击实、 重型击实标准) 及最佳含水量。检测土源的含水量, 以便控制碾压时回填土的含水量接近最佳含水量。( 2) 对己施工完的管道, 即使约请项目监理分段验收, 管道工程的主要结构经隐蔽验收合格, 污水管道闭水试验合格后, 报出详细的土方回填方案, 即使组织土方回填。特别先将胸腔部分回填, 以防晾槽过久, 造成管材损坏。( 3) 回填前, 将槽底杂物及槽内积水清除干净, 确保回填土符合规范要求。( 4) 按当年修路的沟槽回填土的标准, 进行管线回填, 回填全部采用台阶式分层回填, 相互的搭接长度不得小于1米。每层自检合格后, 报监理工程师验收。( 5) 采用人工铺土, 每层虚铺厚度不超过20cm, 小型振动夯及蛙夯夯实。胸腔回填土两侧同时进行, 高差不大于30cm。按规定做好压实度, 做好试验记录。( 6) 井室等附属构筑物的回填, 要求对操作人员要进行技能培训, 并作详细清楚的技术交底, 使其循规作业。回填由专人负责指挥操作, 不留”死角”, 必须夯实碾压到位。操作时注意回填料以接近最佳含水量状态下的素土和灰土为宜; 每层虚铺厚度以不超过20cm为宜。回填土四周同时进行, 井室周围回填土压实时沿井室中心对称进行, 不得漏夯。凡位于道路范围内构筑物, 为保证井周围路基稳定性, 井周1米范围内道路结构层以下换填天然砂硕或灰土, 杜绝回填碎砖、 瓦块、 渣土垃圾。3、 旧路破除( 1) 破碎旧路结构, 旧路材料全部外弃。首先用路面切割机进行切割, 保证破除面齐整, 再用机械破碎, 沟槽土方由人工清底。开挖过程中严禁超挖, 以防扰动地基。对于有地下障碍物的地段人工开挖, 严禁破坏。 ( 2) 坡度为1:0.5; ( 3) 给排水沟槽开挖先施工管线下游, 并保证排水畅通。( 4) 由于是单位区域内施工, 以减少影响面, 文明施工、 降低工程成本为原则, 合理安排土方调运。二、 管网及排水沟1、 管网雨水管道及预埋支管、 雨水口接管均采用HDPE双壁波纹管, 承插接口; 管道基础采用砂石基础, 做法详见04S520第14页; 管道接口选用橡胶圈柔性接口, 做法详见06MS201-1第23页, 施工时, 应保证插口插入的方向与水流方向一致。雨水口及其连接器: 低影响开发设施内的雨水口采用成品截污型环保雨水口( 单算式雨水口过流量不小于15L/S,双算式雨水口过流量不小于25L/S) 。雨水口连接管管径位DN300, 与雨水口连接处理深一般位0.7米, 特殊情况现场定, 雨水口连接管以1%的坡度坡向雨水检查井或雨水口。雨水口位置可根据现场情况做适当调整, 但应保证其位于局部最低点, 位于生物滞留设施中的雨水口顶部标高详见生物滞留设施定位图; 雨水检查井: 雨水管道检查井采用PE成品装配式检查井, 位置见图纸, 做法详见08SS523-43。2、 成品线性排水沟线性排水沟材质采用树脂混凝土, 雨水篦子采用铸铁, 安装做法参见详图。排水沟坡度应随道路坡度。沉沙井为公斤钢筋混凝土结构, 采用700铸铁篦子盖板, 做法详见06MS201-3第
