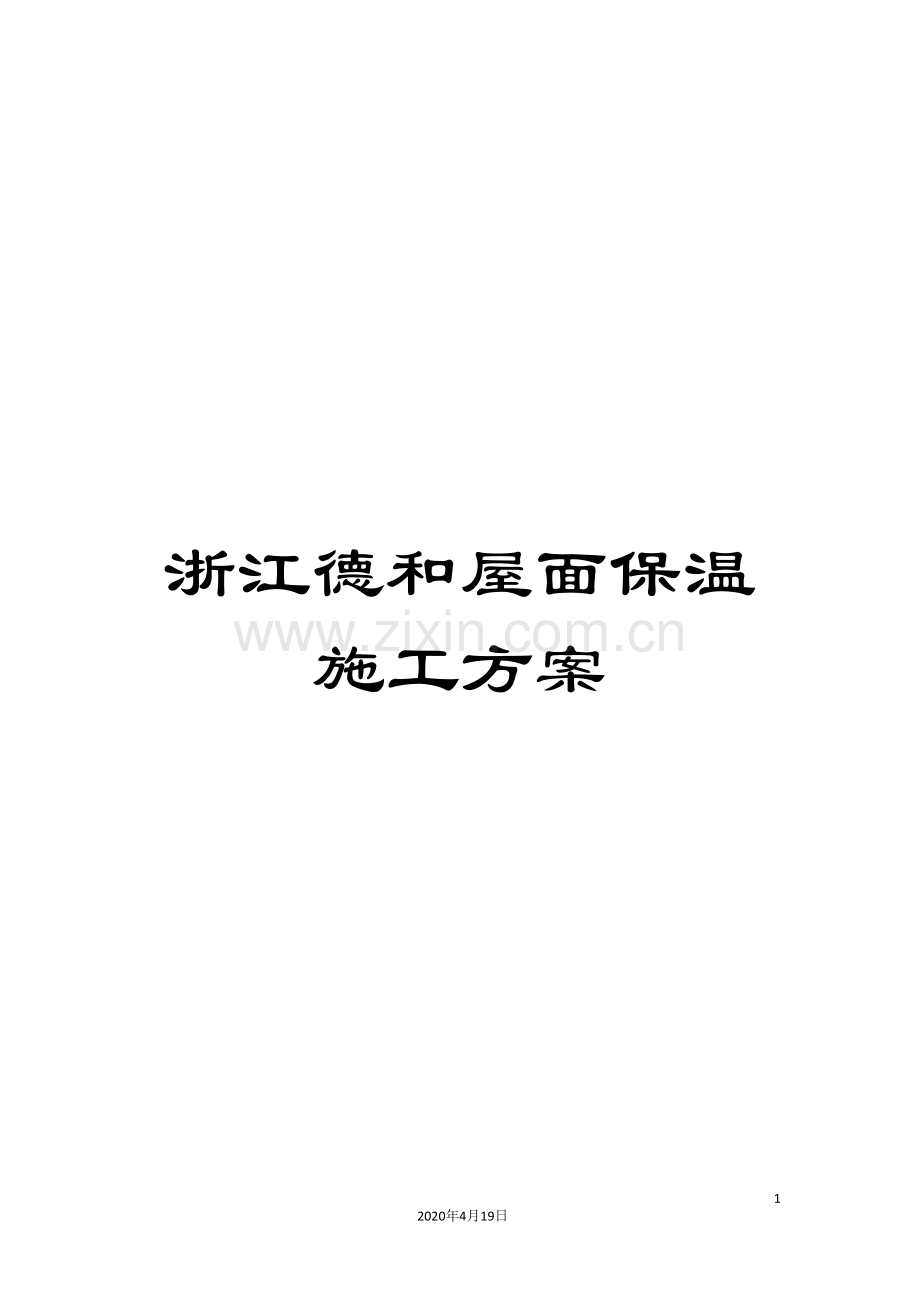

浙江德和屋面保温施工方案样本.doc

浙江德和屋面保温施工方案

20
2020年4月19日
文档仅供参考，不当之处，请联系改正。

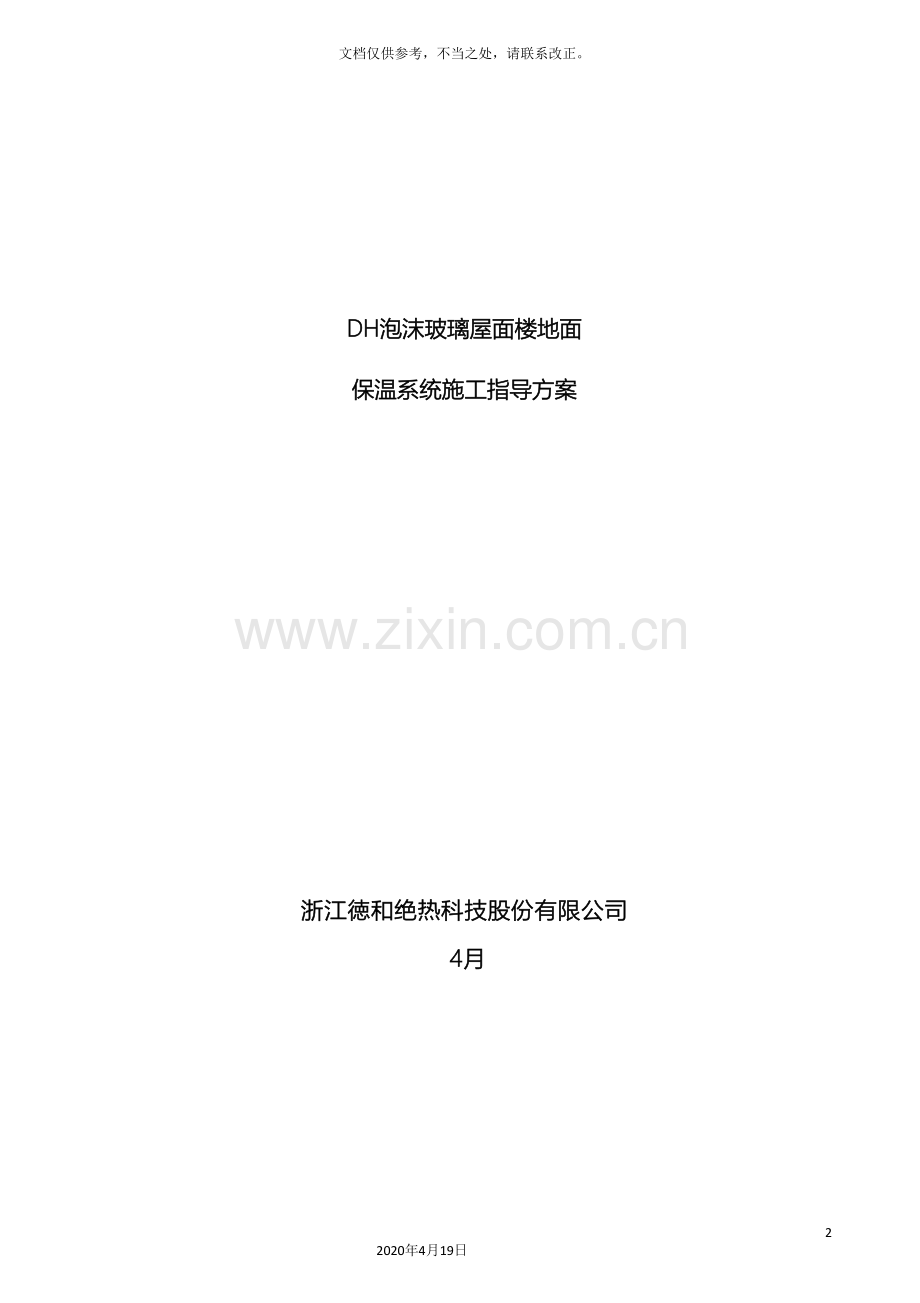

DH泡沫玻璃屋面楼地面
保温系统施工指导方案

浙江徳和绝热科技股份有限公司
4月

1 总 则
1.0.1 为在房屋建筑节能保温工程中正确使用 DH 泡沫玻璃板保温系统，提高建筑物保温隔热性能，降低建筑采暖制冷使用能耗，优化室内环境，满足节能保温工程的防火性能要求，确保工程质量，制定本规程。
1.0.2 本规程适用于新建、改建和扩建居住建筑和公共建筑节能保温工程的设计、施工和验收。工业建筑保温工程以及既有建筑节能改造工程，在技术条件相同时也可适用。
1.0.3 本系统在房屋建筑节能保温工程中的应用，除应执行本规程外，尚应符合国家、行业及地方现有关标准的规定。
1.0.4 本方案解释权归属浙江德和绝热科技股份有限公司。

2 术 语
2.0.1 DH泡沫玻璃板
碎玻璃、添加剂和发泡剂等为主要原料，经熔融、发泡、退火工艺成型，切割后制成的闭孔型泡沫玻璃保温板材。
2.0.2 DH 粘结砂浆
由水泥、聚合物胶粉、砂及掺合料等材料组成，在工厂按比例配制的干混砂浆，在工地定量加水拌制。
3 材 料
3.1 DH 泡沫玻璃板的规格和尺寸偏差应符合表3.2.1的要求。
表3.1 DH 泡沫玻璃板规格和尺寸允许偏差 单位：mm
项 目
规 格
尺寸偏差
试验方法
长度
620、600、310、300或据实
±3
JC/T 647
宽度
480、460、400或据实
±3
厚度
25、30、40、50、70或据实
0，+2
垂直度偏差
—
≤3
最大弯曲度
—
≤2
注：特殊规定供需双方商定。
3.2.2 DH泡沫玻璃板表面应平整，单块外观缺陷应符合下列要求：
1 不得有长度超过20mm，同时深度超过10mm的掉棱、缺角，长度小于20mm、深度在5mm～10mm的缺棱、缺角不应超过1个。
2 不得有直径大于10mm，同时深度超过10mm的孔洞，直径5mm～10mm的孔洞在一个板面上不应超过5个。
3 不得有贯穿制品的裂纹及大于短边边长1/5的裂纹，小于短边边长1/5的裂纹不应超过1条。
3.2.3 DH泡沫玻璃板的性能指标应符合表3.2.3的要求。
表3.2.3 DH泡沫玻璃板的性能指标
项 目
性能指标
试验方法
Ⅰ
Ⅱ
III
体积密度，kg/m³
≤140
≤160
≤180
JC/T 647
导热系数，W/(m﹒k)
≤0.045
≤0.058
≤0.062
GB/T 10294
抗压强度，MPa
≥0.50
≥0.50
≥0.70
GB/T 5486
抗折强度，MPa
≥0.40
≥0.50
≥0.60
体积吸水率，（V/V），%
≤0.5
JC/T 647
尺寸稳定性，%
≤0.3
GB/T 8811
燃烧性能等级
A1
GB 8624
放射性
核素限量
内照射指数（IRa）
≤1.0
GB 6566
外照射指数（Ir）
≤1.0

3.2.4 DH 粘结砂浆的性能指标应符合表3.2.4的要求。
表3.2.4 DH 粘结砂浆性能指标
项 目
性能指标
试验方法
拉伸粘结强度MPa（与水泥砂浆）
原强度
≥0.60
JGJ 70
耐水强度
≥0.50
拉伸粘结强度MPa（与泡沫玻璃板）
原强度
≥0.15,且破坏在泡沫玻璃板中
耐水强度
≥0.15,且破坏在泡沫玻璃板中
可操作时间，h
1.5～4.0
4 设 计
4.1 一般规定
4.1.1 DH泡沫玻璃保温板适用于外墙外保温系统、内保温系统、楼地面保温、屋面保温以及外墙外保温系统的防火隔热带。
4.1.2 DH泡沫玻璃保温板外保温系统适用于抗震设防烈度7度及以下地区和8度构造防设的建筑物。
4.1.3 Ⅰ型和Ⅱ型DH 泡沫玻璃板宜用于外墙内、外保温，Ⅱ型Ⅲ型泡沫玻璃板宜用于屋面保温和楼地面保温。
4.2 楼地面保温构造设计
4.2.1 DH泡沫玻璃板用于楼地面保温的基本构造应符合表4.4.1—1和4.2.1—2的要求。
表4.2.1—1 DH泡沫玻璃板用于楼地面保温的基本构造
楼面基层
①
粘结
层②
保温
层③
保护
层④
面层
⑤
构 造 示 意 图
钢筋混凝土楼板+找平层
DH粘结砂浆
DH泡沫玻璃板
细石混凝土+钢筋网片
由单项工程设计确定

注：当潮湿房间或有用水房间时，保温层与保护层之间应设置防水层（含找平层）
表4.2.1—2 DH泡沫玻璃板用于底层地面保温的基本构造
地面基层①
防潮层②
粘结层③
保温层④
找平层⑤
防
水
层⑥
保护层⑦

面层⑧

构 造 示 意 图
混凝土地面+找平层
防水涂料
DH粘结砂浆
DH泡沫玻璃
水泥砂浆
防水涂料（潮湿环境）
细石混凝土+钢筋网片
由单项工程设计确定

注：防水涂料与DH粘结砂浆应有好的相容性
4.2.2 DH泡沫玻璃板用于楼地面保温应符合相关标准的规定，并应符合下列要求：
1 泡沫玻璃板与楼板面粘贴的布胶面积应不少于40%，布胶厚度不应小于3mm。
2 泡沫玻璃板应紧密铺设、面层应平整、相邻板与板的高差不应大于1mm。
3 对穿越地面直接接触空气的各种金属管道应采用有柔性的、防水防腐性好的保温材料采取隔断热桥的保温措施。
4 在保温层上施工细石混凝土保护层时，应对泡沫玻璃板的拼缝批嵌，或设置隔离层防止混凝土跑浆。
5 保护层应采用细石混凝土，为防止地面开裂宜设置钢筋网片，网片在变形缝处应断开。
4.2.3 DH泡沫玻璃板用于楼板板底保温时，布胶面积应不小于60%，厚度不应大于30mm。抹面层应设置一层耐碱涂覆中碱网布，抹布层厚度应为4mm～5mm，并应设置锚栓加固，每平方米不少于4个，锚栓应设置于网布外侧。
4.3 屋面保温构造设计
4.2.1 DH泡沫玻璃板用于屋面保温的基本构造应符合图4.5.1的要求。

①保护层 ②隔离层 ③保温层 ④粘结层
⑤防水层 ⑥找平层 ⑦找坡层 ⑧结构层
1 泡沫玻璃板倒置式屋面保温构造

①保护层 ②隔离层 ③防水层 ④找平层
⑤保温层 ⑥粘结层 ⑦找平层 ⑧找坡层 ⑨构造层
2 泡沫玻璃板正置式屋面保温构造
图4.2.1 DH泡沫玻璃板屋面保温构造
4.2.2 DH 泡沫玻璃板屋面保温的构造设计应符合《屋面工程技术规范》GB 50345、《倒置式屋面工程技术规范》JGJ 230 的规定，并应符合下列要求：
1 泡沫玻璃板与基层的粘贴面积应为板面的40%，屋面周边、落水口、排水沟及凸出屋面等部位应满粘，布胶厚度不应小于3mm，板缝高差的平整度不应大于1.5mm。
2 保护层宜采用40mm厚，C20细石混凝土内配φ4@200双向钢筋网片整浇，网片应在分格缝处断开。保护层应设置分格缝，分格缝面积不宜大于6m×6m。分格缝宽度不宜大于20mm，缝中应嵌填密封材料。保护层与女儿墙之间应预留宽度为30mm伸缩缝，并应嵌密封材料。
3 在泡沫玻璃板保温层上施工细石混凝土保护层时，应对泡沫玻璃板的拼缝批嵌，或设置隔离层防止混凝土跑浆。
4.6 热工设计
4.6.1 DH泡沫玻璃板用于房屋建筑外墙保温的保温厚度，应根据现行建筑节能设计标准对外墙节能的规定性能指标或建筑物节能的综合指标与要求经过热工计算确定；用于工业建筑外墙保温的保温层厚度应根据生产工艺要求经过对墙体的热工计算确定。
4.6.2 DH泡沫玻璃板用于节能保温工程，其导热系数的修正系数取1.05，设计计算值（λc）应按表4.3.2取值。
表 4.6.2 DH泡沫玻璃板的λc值
名称
密度（kg/m³）
λc [W/(m•K)]
Ⅰ型
≤140
0.050×1.05=0.053
Ⅱ型
≤160
0.058×1.05=0.061
Ⅲ型
≤180
0.062×1.05=0.065

5 施 工
5.1 一般规定
5.1.1 施工前，应根据设计和本规程要求以及相应的技术标准编制针对工程项目的节能保温专项施工方案，并对施工人员进行技术交底和专业技术培训。
5.1.2 DH泡沫玻璃板保温系统的施工人员应按照经审查合格的设计文件和经审批的用于工程项目的节能保温专项施工方案进行。
5.1.3 施工时，保温系统生产单位应有专业技术人员在施工过程中进行现场指导，并配合施工单位和现场监理做好施工质量控制工作。
5.1.4 材料进场必须按规格、数量、质量要求经过验收符合要求方能入库，并有专人保管，严禁露天堆放。
5.1.5 DH泡沫玻璃板保温施工应具备以下条件：
1 基层墙体施工质量应验收合格，门窗框或辅框应安装完毕。伸出墙面的消防梯、落水管、穿越墙体洞口的管线和空调器等预埋件、连接件应安装完毕，并按外保温系统的设计厚度留出间隙。
2 必要的施工机具和劳防用品已准备齐全。
3 施工专用脚手架应搭设牢固，安全检验合格。脚手架的水平杆和立杆与墙面、墙角的间距应满足施工要求。
4 基层墙体应坚实平整、表面干燥，不得有开裂、空鼓、松动或泛碱，水泥砂浆找平层的粘结强度、平整度应符合相关标准的要求。
5.1.6 保温施工期间以及完工后24h内，施工环境温度应为5℃～35℃间，夏季应避免烈日暴晒，在五级以上大风天气和雨、雪天不得施工。如施工中突遇降雨、气温突变，应采取有效防雨等相关措施。
5.1.7 在大面积施工前，泡沫玻璃板经有关各方确认后方可进行工程施工。
5.1.7 施工现场，保温系统组成材料的必检材料应见证取样送有资质的检测单位检测，经检验合格后方可使用。
5.1.7 施工过程中和施工结束后应做好对成品和半成品的保护，防止污染和损坏、防止淋水、撞击和振动。墙面损坏处以及脚手架所预留孔洞均匀应用相同材料进行修补。
5.2 施工工艺
5.2.1 DH泡沫玻璃板屋面保温施工工艺流程应符合图5.2.1—1、5.2.1—2的要求。

图5.2.1—1 DH泡沫玻璃板正置式屋面保温施工工艺流程

图5.2.1—2 DH泡沫玻璃板倒置式屋面保温施工工艺流程
5.3 楼地面保温施工要求
5.3.1 施工前应对基层进行处理，使其达到设计和施工方案的要求。
5.3.2 DH粘结砂浆的拌制应符合5.3.2条的要求。
5.3.3 DH泡沫玻璃板用于楼板面时，布胶面积不应小于40%；用于楼板底时，布胶面积应不小于60%。表面应平整、缝隙应严密，板与板的高差不应大于1mm。
5.3.4 DH泡沫玻璃板保温层施工应完工24h后，方可进行下道工序施工。
5.3.5 地面以及楼面若是潮房间的防水层施工时，防水卷材施工应平整，接缝应严密；防水涂料施工应均匀，不得漏涂。
5.4 屋面保温施工要求
5.4.1 DH泡沫玻璃板屋面保温施工要求及其环境条件应符合下列要求：
1 屋面基层应平整、干净和干燥。
2 施工环境气候宜为5℃～35℃，风力不宜大于五级，相对湿度宜小于85%。
3 雨天、雪天不得施工。当施工途中下雨、下雪时，应采取有效的遮盖措施。
5.4.2 DH泡沫玻璃板屋面保温的防水层处理应符合《屋面工程技术规范》GB50345的要求。防水层表面应平整、干燥和干净。
5.4.3 DH泡沫玻璃板保温施工应符合下列要求：
1 防水层施工完工，应进行蓄水或淋水试验合格后方可进行保温层施工。
2 泡沫玻璃板铺设时，粘贴面积为板面的40%，板与板之间拼缝应严密。分层铺贴泡沫玻璃板，上下层应错缝。
3 泡沫玻璃板在屋面周边及落水口、排水沟等节点处应采用粘贴剂满粘。
6 质量验收
6.1 一般规定
6.1.1 DH泡沫玻璃板保温系统的节能保温工程质量验收应符合《建筑工程施工质量验收统一标准》GB50300、《建筑装饰装修工程质量验收规范》GB50210、《建筑节能工程施工质量验收规范》GB50411、《屋面工程质量验收规程》GB50207、《建筑地面工程施工质量验收规程》GB50209、《建筑节能工程施工质量验收规程》DGJ08—113的相关要求以及本规程的要求。
6.1.2 节能保温工程的质量验收应包括施工过程中的质量检查、隐蔽工程验收和检验批验收，施工完成后应进行墙体、屋面或楼地面的节能保温分项工程验收。
6.1.3 节能保温工程验收的检验批划分应符合下列规定：
1 采用相同材料、工艺和施工做法的屋面，每100㎡作为一个检验批，检验批质量验收的抽查数量，应符合下列规定：
1）每一个检验批不应少于3处，每处10㎡，整个屋面不得少于3处。
2）细部构造应全部检查。
2 采用相同材料、工艺和施工做法的楼地面，检验批的划分应符合下列规定：
1）检验批可按施工段、变形缝、楼层划分。
2）当面积超过200㎡时，每200㎡可划分一个检验批，不足200㎡也为一个检验批。
3）不同构造做法的楼地面节能工程应单独划分检验批。
4）每个检验批抽查间数（标准间）不得少于5%，并不得少于3间，不足3间时应全数检查。过道、通廊等应按10米长处为一间计算。
6.1.4 屋面节能保温工程应对下列部位进行隐蔽工程验收，并
应有详细的文字记录和必要的图像资料：
1 基层。
2 保温层的敷设方式、厚度、板材缝隙填充质量。
3 屋面热桥部位。
6.1.4 楼地面节能保温工程应对下列部位进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料：
基层。
1 保温层的敷设方式、厚度、板材缝隙填充质量。
2 楼地面热桥部位。
6.1.5 DH泡沫玻璃板保温系统节能保温工程的竣工验收应提供以下资料，并纳入竣工技术档案：
1 建筑节能保温工程设计文件、图纸会审纪要、设计变更文件和技术核定手续。
2 建筑节能保温工程设计文件审查经过文件。
3 经过审批的节能保温工程的施工组织设计和专项施工方案。
4 节能保温工程使用材料、成品、半成品、设备及配件的产品合格证、有效期内的型式检验报告和进场复验报告。
5 节能保温工程的隐蔽工程验收记录。
6 检验批、分项、分布工程验收记录。
7 监理单位过程质量控制资料及建筑节能专项质量评估报告。
8 其它必要的资料，包括样板墙或样板间的工程技术档案资料。
6.2 屋面保温工程
主控项目
6.2.1 用于屋面保温工程的泡沫玻璃板，其品种、规格应符合设计要求和本规程的要求。找坡层材料、坡度及最小厚度应满足设计要求。
检验方法：观察、尺量检查；核对质量证明文件。
检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按出厂检验批进行核查。
6.2.2 用于屋面保温的泡沫玻璃板的导热系数、密度、抗压和抗拉强度和燃烧性能应符合设计和本规程的规定。
检验方法：核查质量证明文件、有效期内型式检验报告和复验报告。
检查数量：全数检查。
6.2.3 DH泡沫玻璃板的密度、导热系数、抗压强度，进场时应进行复验，复验应为见证取样送检。
检验方法：随机抽样送检，核查泡沫玻璃板进场复验报告。
检查数量：保温面积小于等于2500㎡屋面，同一品种抽样不得少于1次；保温面积大于2500㎡且小于等于5000㎡时，抽样不得小于2次；保温面积大于5000㎡以上时，每增加5000㎡保温面积，抽样不得少于1次。
6.2.4 DH泡沫玻璃板的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温做法，必须符合设计和本规程的要求。泡沫玻璃板的厚度应进行现场抽检，其厚度偏差不应大于1.5mm。
检验方法：观察、尺量检查。
一般项目
6.2.5 施工期间应进行对泡沫玻璃板保护，严重破损应进行更换。
检验方法：观察检查。
检查数量：全数检查。
6.2.6 泡沫玻璃板粘贴应牢固、缝隙严密、平整。
检查方法：观察、尺量检查。
6.3 楼地面保温工程
主控项目
6.3.1 DH泡沫玻璃板的品种、规格应符合设计和本规程要求。
检验方法：观察、核查质量文件和有效期内的型式检验报告。
检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按出厂检验批进行核查。
6.3.2 楼地面保温层、隔离层、保护层等各层的设置和构造做法及保温层的厚度应符合设计要求，并应按施工方案施工。
检验方法：对照设计和施工方案观察检查；尺量检查。
6.3.3 楼地面节能保温工程的施工质量应符合下列规定：
1 泡沫玻璃板与基层之间、各构造层之间的粘结应牢固，缝隙应严密。
2 穿越地面直接接触室外空气的各种金属管道应按设计要求，采取隔断热桥的保温措施。
检验方法：观察检查；核查隐蔽工程验收记录。
检查数量：每个检验批抽查2处，每处10㎡，穿越地面的金属管道处全数检查。
6.3.4 泡沫玻璃板的导热系数、密度、抗拉和抗强度和燃烧性能应符合设计和本规程的规定。
检验方法：核查质量证明文件、有效期内的型式检验报告和复验报告。
检查数量：全数检查。
6.3.5 DH泡沫玻璃板的密度、导热系数、抗拉和抗压强度，进场时应进行复验，复验应为见证取样送检（燃烧性能除外）。
检验方法：随机抽样送检，核查泡沫玻璃板进场复验报告。
检查数量：保温面积小于等于2500㎡楼地面，同一品种抽样不得少于1次；保温面积大于2500㎡且小于等于5000㎡时，抽样不得小于2次；保温面积大于5000㎡以上时，每增加5000㎡保温面积，抽样不得少于1次。
一般项目
6.3.6 楼地面保温施工质量应符合下列要求：
1 泡沫玻璃板与基体之间、各构造层之间的粘结应牢固，缝隙应严密。
2 穿越地面直接接触空气的各种金属管道应按设计要求，采取隔断热桥的保温措施。
检验方法：观察检查；核查隐蔽工程验收记录。
检查数量：每个检验批抽查2处，每处10㎡，穿越地面的金属管道处全数检查。
6.3.7 泡沫玻璃板应紧密铺设、面层应平整、板与板的高差不应大于1mm。
检验方法：观察检查，2m尺检查。
检查数量：全数检查。
