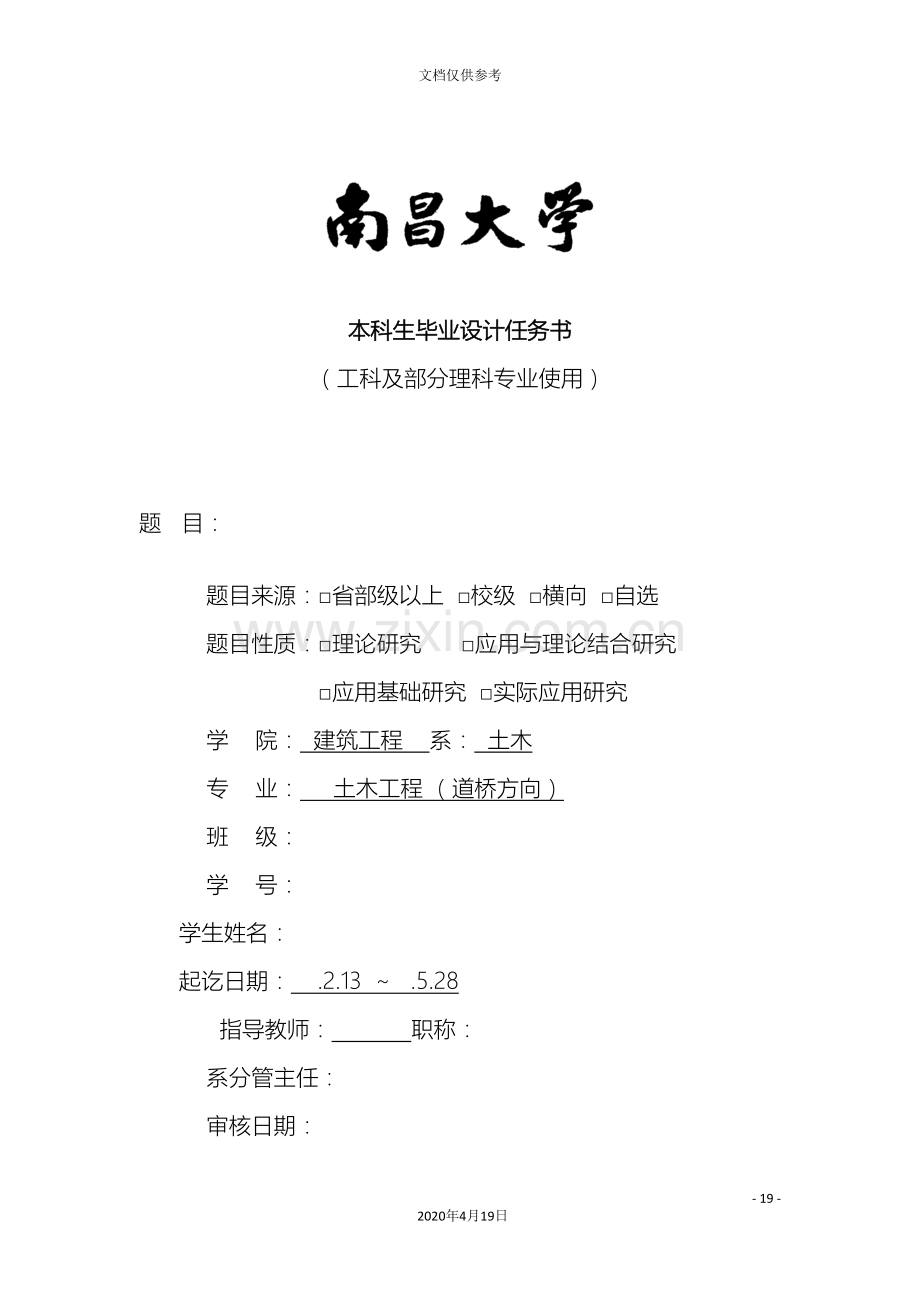

本科生毕业设计任务书
（工科及部分理科专业使用）

题 目：

题目来源：□省部级以上 □校级 □横向 □自选
题目性质：□理论研究 □应用与理论结合研究
□应用基础研究 □实际应用研究
学 院： 建筑工程 系： 土木
专 业： 土木工程 （道桥方向）
班 级：
学 号：
学生姓名：
起讫日期： .2.13 ~ .5.28
指导教师： 职称：
系分管主任：
审核日期：
说 明

1. 毕业设计任务书由指导教师填写，并经专业学科组审定，下达到学生。
2. 进度表由学生填写，至少每两周交指导教师签署审查意见，并作为毕业设计工作检查的主要依据。进度表中的周次是指实际的毕业设计进程中的周次。
3. 学生根据指导教师下达的任务书独立完成开题报告，于3周内提交给指导教师批阅。
4. 本任务书在毕业设计完成后，与论文一起交指导教师，作为论文评阅和毕业设计答辩的主要档案资料，是学士学位论文成册的主要内容之一。

一、毕业设计的要求和内容（包括原始数据、技术要求、工作要求）
工程名称：江西省某路某桥梁设计
工程地点：江西省……
工程性质及内容：本项目的实施，将起某某作用……
地质、水文资料： 地质资料详见毕业设计资料
设计要求：
1、认真贯彻“实用、安全、经济、美观”的设计原则，培养高速（二级）公路环保设计理念；
2、掌握桥梁设计内容、程序和方法；
3、了解和运用桥梁设计有关规范和规定；
4、掌握桥梁设计计算原理和构造要求；
5、认真绘制设计图、编写设计说明书及设计计算书；
6、掌握常规桥梁施工方法及施工组织设计；
7、了解桥梁概、预算
8、根据指导老师提供的毕业设计资料进行桥梁方案比选、结构设计计算并绘制桥梁结构施工图；
设计标准：
本路段技术标准为双向四（二）车道高速（二级）公路，计算行车速度100（80）公里/小时，路基宽度26（9）米，桥涵设计荷载采用公路—Ⅰ（Ⅱ）级。
设计主要内容：
1、工程可行性论证（桥梁标准、自然条件与周围环境、桥位选择、桥址处水文、工程地质情况等）；
2、桥型方案比选（初步设计阶段的主要工作）
3、结构计算
(1)、桥梁设计荷载、内力及内力组合计算；
(2)、桥梁上部结构(主梁、桥面板)设计计算；
(3)、桥梁下部结构（盖梁、桥墩、桥台、承台、基础）设计计算；
4、绘图 (1)、进行全桥整体布置、并绘制桥型布置图；
(2)、绘制桥梁各构件一般构造图、钢筋构造图；
(3)、绘制桥梁其它附属构件（支座、垫石、楔块、桥台堆坡、伸缩缝、防撞墙等）。
5、编制设计说明
（1）、桥梁工程概况
（2）、桥梁设计计算说明
（3）、桥梁概、预算编制
（4）、桥梁施工组织设计编制

二、毕业设计图纸内容及张数
本毕业设计所有图纸要求用A3图纸绘制，要求至少有1张图纸手工(或者计算机)绘制。（以下图纸项目和数量应根据各个学生的桥型不同进行相应调整）
1、桥型布置图 (1张)；
2、主梁一般构造图 (1张)；
3、主梁纵向预应力束布置图 (1张)；
4、主梁普通钢筋横断面构造图 (1张)；
5、主梁腹板钢筋构造图 (1张)；
6、主梁顶、底板钢筋构造图 (1张)；
7、主梁中横梁普通钢筋构造图 (1张)；
8、主梁端横梁普通钢筋构造图 (1张)；
9、桥面板钢筋构造图(1张)；
10、桥墩、桩基一般构造图 (1张)；
11、桥墩盖梁一般构造图 (1张)；
12、桥墩盖梁钢筋图 (1张)；
13、桥墩、桩柱钢筋构造图 (1张)；
14、桥台、桩基一般构造图 (1张)；
15、桥台台帽钢筋构造图 (1张)；
16、桥台台身钢筋构造图 (1张)；
17、桥台台身承台钢筋构造图 (1张)；
18、桥台桩基钢筋构造图 (1张)；
19、桥台耳背墙钢筋构造图 (1张)；
20、桥台锥坡一般构造图 (1张)；
21、支座及垫石布置图 (1张)；
三、毕业设计实物内容及要求
1、设计说明书(包含本桥梁工程概况、技术标准、设计依据、设计水位、通航等级、工程地质情况等)；字体、格式、编号一律按学校要求编制；
2、桥梁结构计算书(桥梁设计计算概述、桥梁荷载及内力计算书、桥梁上部结构计算书、桥梁下部结构计算书)；
3、桥梁设计图纸(详见毕业设计图纸内容及张数)。一律采用3号图纸，统一图签，要有封面。

四、毕业设计进度计划
序号
各阶段工作内容
起讫日期
1
查资料，调研，写开题报告,做外文翻译,根据任务书和指导老师上课内容初步确定桥型方案
.2.13—2.19（一周）
2
交桥型方案初稿，指导老师修改
.2.20—2.26（一周）
3
根据指导老师意见，确定桥型布置图及初步确定结构各尺寸
.2.27—3. 12（二周）
4
根据桥梁技术等级，按相关设计规范进行荷载及内力计算
.3.13—3.26（二周）
5
进行桥梁上部结构设计计算
.3.27—4.2（一周）
6
确定上部结构尺寸及配筋
.4.3—4.9（一周）
7
进行桥梁下部结构设计计算
.4.10—4.23（二周）
8
确定下部结构尺寸及配筋
.4.24—4.30（一周）
9
编制设计说明书，整理结构计算书
.5.1—5.14（二周）
10
绘制桥梁结构施工图
.5.15—5.21（一周）
11
整理设计资料，准备答辩
.5.22—5.28（一周）
五、主要参考资料
1、《公路工程技术标准》JTG B01-
2、《公路桥涵设计通用规范》JTG D60-
3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》TJG D62-
4、《简明公路桥涵设计实用指南》，人民交通出版社，
5、教材：《路基路面工程》（第三版）、《道路勘测设计》（第三版）、
《桥梁工程》（第二版）等

六、毕业设计进度表（本表至少每两周由学生填写一次，交指导教师签署审查意见）
第一、二周
（ 2月13 日至2月26日）
学生主要工作：

指导教师审查意见：

签名： 年 月 日
第三、四周
（2月27日至 3月12日）
学生主要工作：

指导教师审查意见：

签名： 年 月 日
第五、六周
（3月13日至
3月 26日）
学生主要工作：

指导教师审查意见：

签名： 年 月 日

第七、八周
（3月 27 日至 4月9日）
学生主要工作：

指导教师审查意见：

签名： 年 月 日
第九、十周
（4月10 日至 4月23日）
学生主要工作：

指导教师审查意见：

签名： 年 月 日
第十一、十二周
（4月 24日至 5月7日）
学生主要工作：

指导教师审查意见：

签名： 年 月 日

第十三、十四周
（5月 8日至 5月21日）
学生主要工作：

指导教师审查意见：

签名： 年 月 日
第十五、十六周
（ 5月 22 日至 6月4 日）
学生主要工作：

指导教师审查意见：

签名： 年 月 日

七、其它（学生提交）
1．开题报告1份
2．外文资料译文1份（ 字以上，并附资料原文）
3．论文1份（8000字以上）

指 导 教 师：
学科组负责人： 张 爱 萍
学生开始执行
任务书日期： 2月13日
学生姓名：
送交毕业设计日期： 5月
