广州大学城排水工程施工组织设计.doc

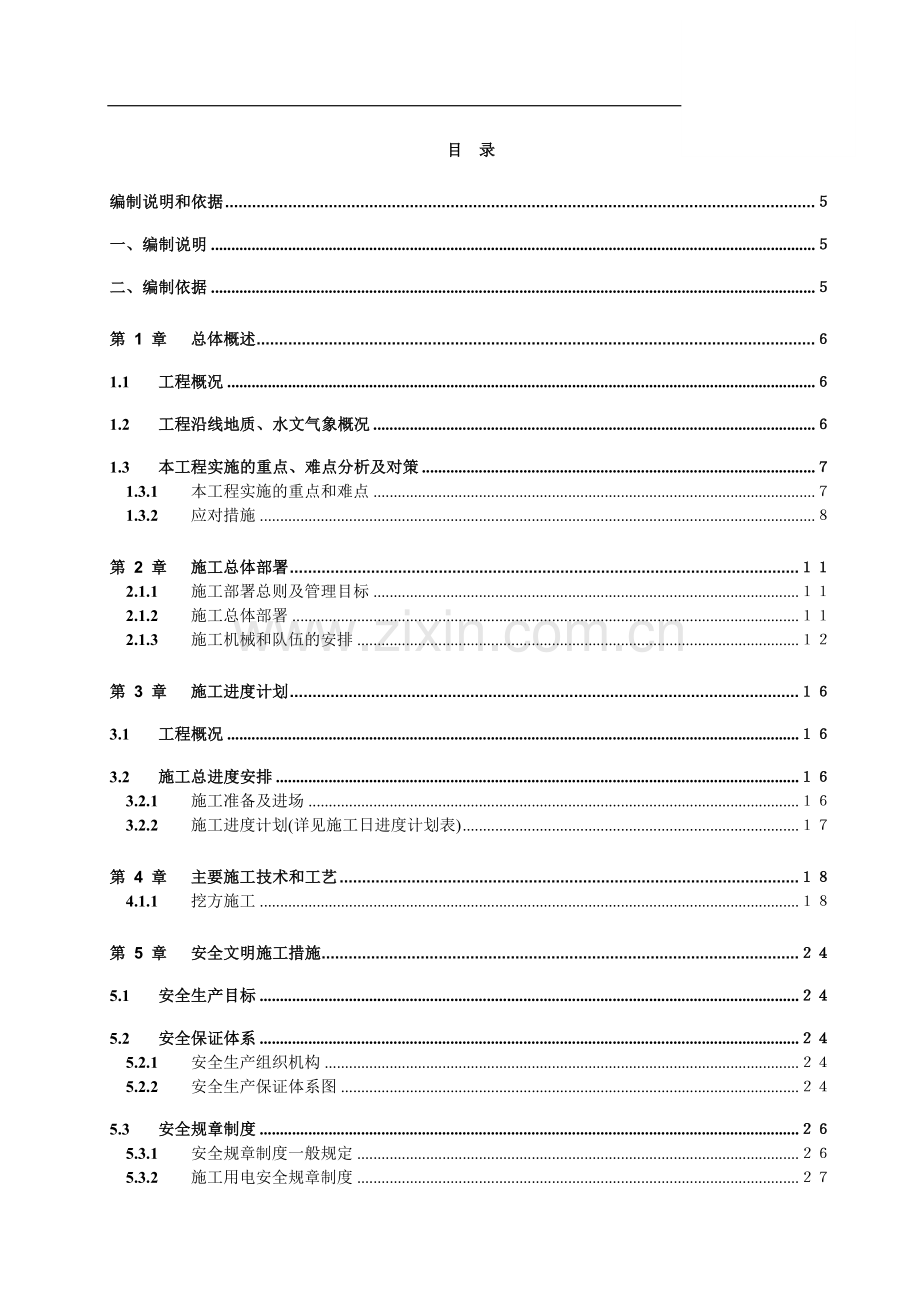

目 录编制说明和依据一、编制说明二、编制依据第 1 章总体概述1.1工程概况1.2工程沿线地质、水文气象概况1.3本工程实施的重点、难点分析及对策1.3.1本工程实施的重点和难点1.3.2应对措施第 2 章施工总体部署2.1.1施工部署总则及管理目标2.1.2施工总体部署2.1.3施工机械和队伍的安排第 3 章施工进度计划3.1工程概况3.2施工总进度安排3.2.1施工准备及进场3.2.2施工进度计划(详见施工日进度计划表)第 4 章主要施工技术和工艺4.1.1挖方施工第 5 章安全文明施工措施5.1安全生产目标5.2安全保证体系5.2.1安全生产组织机构5.2.2安全生产保证体系图5.3安全规章制度5.3.1安全规章制度一般规定5.3.2施工用电安全规章制度5.3.3施工机械使用安全规章制度5.3.4电（气）焊作业安全规章制度5.4消防安全制度5.5易燃、易爆品管理及防雷措施5.6文明施工与环境保护措施5.6.1文明施工保证体系5.6.2环境保护措施5.7地方关系的协调5.8文明施工其他规定5.8.1场容场貌5.8.2现场文明施工管理规定第 6 章工程质量保证措施6.1质量目标6.2质量控制原则6.3质量保证体系6.3.1质量保证体系6.3.2质量体系主要要素控制366.3.3工程质量预控措施366.3.4工程施工质量内部管理396.3.5工程质量控制体系426.4主要人员职责456.5各分项工程质量保证措施466.5.1施工测量保证措施466.5.2道路路基施工质量保证措施466.5.3排水工程施工质量保证措施47第 7 章施工测量与监测517.1施工测量工作的内容517.2测量设备与人员组织517.2.1主要测量仪器：517.2.2项目部测量组人员配置：517.3施工测量的实施517.3.1排水工程施工测量517.4测量资料的管理527.5施工监测527.5.1监测的目的和必要性527.5.2施工监测的内容及要求527.5.3监测质量保证措施537.5.4监测数据处理53第 8 章其他技术保证措施558.1雨期施工保证558.1.1沟槽雨期施工措施558.1.2管道工程雨期施工措施558.2防洪、防台风、防高温天气保证措施568.3夜间施工保证措施56编制说明和依据一、编制说明本施工组织设计建议书是根据业主提供的广州大学城（小谷围岛）广东工业大学建设项目小市政施工图纸及工程现场调查资料等，结合现行的路桥管道施工技术规范和我司以往同类工程的施工经验进行编制的。我司接到施工图纸后，立即组织成立了本施工组织设计编制小组。小组成员由具有丰富施工经验和理论知识的工程技术人员组成，他们进行了熟悉设计图纸的工作，以全面准确地了解本标段施工要求、设计情况，同时还进行施工现场勘察。我司进一步组织了由总工程师牵头的方案讨论活动，确定了一些关键性施工技术和施工方法。本施工组织设计力求做到详细，具有可操作性，能够用于指导实际施工。针对本工程的施工特点，从施工组织、技术方案、质量保证措施、工期控制、成本控制、安全、环保和文明施工等方面进行具体剖析说明。我司已通过了ISO9001：2000质量体系认证，建立和完善了一套完整的工程质量管理和保证系统。本工程将会严格按照ISO9001：2000质量管理体系的要求进行运作，按施工组织设计建议书已拟订的质量保证措施进行施工过程的控制，发挥我公司在人才设备、技术上的优势，真正贯彻“精心施工，高效优质，竭诚服务，持续改进”的质量方针，确保工程质量。我司承诺服从业主监理调度，做好有关各方面协调工作，调动全公司的力量，确保工程质量达到省优良样板标准，争创鲁班奖，“文明施工样板工地”和“安全施工样板工地”。二、编制依据本施工组织设计编制时主要参考以下规范（规程）、标准和文件：城市排水工程规划规范GB50318-2000地面水环境质量标准GH3838-2002城市工程管线综合规划规范GB50289-98以及国家、交通部、建设部及地方颁布的最新相关的施工规范（规程）。第 1 章 总体概述1.1 工程概况 广州大学城位于番禺区小谷围岛及其南岸地区，西邻洛溪岛、北邻生物岛、东邻长州岛。与琶洲岛相望，规划范围43.3平方公里。我单位负责施工的二期小市政修复工程位于广州工业大学教学北区。施工内容为B、C、D、E线市政排雨水、污水管道敷设及修复；场区土方的外运。主要工程量详见表1-1主要工程量表。表1-1 主要工程量表项目名称数量单位备注一、排水工程排水（雨水）60013505500m平均埋深3.04.0污水3004005500m平均埋深3.04.01.2 工程沿线地质、水文气象概况1. 地形地貌小谷围岛四面滨水，岛周围地势低平，岛内以低丘陵冲积平原为主，现状多为农业用地和林地。岛上自然植被茂密，景色怡人，环境优美。广东工业大学教学北区二期土建主体施工已全部完工。2. 气候特征地处南亚热带、亚热带季风季节气候区。海洋性气候特别显著。常见主导风为北风，平均风速1.9m/s，七、八、九月常遭受六级以上的大风袭击或影响，台风最大风力在9级以上，并带来暴雨，破坏力极大。3. 水文特征场地地下水主要为第四系松散覆盖层的孔隙性潜水，主要含水层为砂层。本区地处河口滩涂，属潮间地带，地面高程低，地下水位高。地下水除受大气降水补给外，还受径流和潮流影响，尤其后者，直接影响着地下水的补给、排泄和动态。4. 地质情况小谷围岛四面环水，沥滘水道与官洲道水道从南北两面流过，地貌以丘陵为主，地形起伏较大，沿线地质情况变化复杂。一般上层主要为淤泥、淤泥质粉细砂，厚度在1.25.6m间，呈流塑软塑状；中层主要为粉细砂中砂类粘土,厚度在1.913m间；底层为泥质粉砂岩或混合岩。5. 地震基本烈度小谷围岛场地地震基本烈度为度，属强震区。1.3 本工程实施的重点、难点分析及对策1.3.1 本工程实施的重点和难点1.3.1.1 房建施工与小市政施工交叉进行，施工干扰大。根据大学城指挥部工期要求，教学区市政道路定于四月上旬开始施工，其时，房建施工正进入装饰装修的紧张阶段。本工程施工部位大部位于房建单体内，交叉施工多，协调关系复杂；同时受已建房的影响，无法使用机械，影响工程进度。1.3.1.2 施工工期及进度控制本工程规定必须在四月上旬开工；六月底完工，工程进度快，由于本工程施工交叉多，工程量较大，因此，施工进度控制是本工程的重点，又是本工程的难点所在。1.3.1.3 精心组织、合理安排施工流水本工程必须配备强有力的项目经理部，成立相应的管理机构，各工序挑选精良的施工班组施工。本工程以单体划分各施工区段，合理组织施工流水，保证各工作面既要满负荷工作，又不能互相干扰。施工流水安排和正常运作是本工程的重中之重，是保证工期的关键。1.3.1.4 土石方工程施工难度大，土方外运困难；必须均衡、有序调配本工程土方外运困难，因此必须均衡、有序调配挖、填方。尽量减少外运土方。施工中既要满足工程进度与成本控制的需要，把合格的土石方在场内均衡、有序调配；又要适应工程质量的要求，把多余的土方及时挖运。这需要较多的机械设备（考虑机械无法满负荷运转）、良好的运输通道、周密的计划安排，其施工组织是有一定难度的。1.3.1.5 雨水管、污水管修复 经检查本工程的雨水管、污水管全部堵塞，大部无法清通，必须重新敷设；管道清通工作也相当困难。1.3.1.6 材料组织本工程施工材料品种既有甲方供料，又有承包人自行采购材料。业主在岛内集中供应的材料有：钢筋、水泥、石粉、砂、混凝土等，承包人自行采购的材料有：各种排水管。鉴于本工程工期紧，材料使用时间集中，使用量大，材料堆场面积有限，材料质量要求严格。因此必须事先计划，事中联系落实，加强检测。该项内容要作为本工程的重点之一来考虑。1.3.1.7 雨季施工组织本工程的施工会遇到较多的雨天，土石方开挖回填、管沟施工等施工会受到很大的影响，包括工程的进度和质量控制，土方压实及石屑层碾压在饱水的情况下都不能施工，管沟井充满积水危及坑壁的安全，因此，要重点组织雨季的施工措施。1.3.2 应对措施1.3.2.1 工程进度控制对策1. 肢解关键节点工期和总工期目标，保证落实每天的工作计划，以日进度保旬进度，以旬进度保月进度，再以月进度保整体工期的顺利完工。2. 制定和落实各种赶工措施，包括雨季施工措施、夜间施工措施以及其它情况下工期滞后时的赶工措施，做到有计划、有组织、有落实。3. 保证项目经理部的正常运作和施工班组的任务完成。各级管理人员尽心尽责、协调配合，施工队伍责任到位、素质优良。4. 精心组织，充分利用多方面的资源优势，合理安排施工流水。流水作业必须实现，各工作面完全展开，建立完善的激励机制，形成运转有序、充满活力的工作机制。5. 落实劳动力、材料设备的投入计划，保证工程施工的顺利进行。6. 加强工程质量控制，杜绝返工、停工现象。以上措施的具体方案见本施工组织设计的有关章节，以免赘述。1.3.2.2 交叉作业的施工协调1. 由中铁十七局大学城项目部总承包服务部牵头成立统一的协调小组，安排专职人员负责协调工作。2. 协调小组应定期（必要时每天）开会，通报可能发生的交叉影响事件，并提出相应的对策和安排。各施工单位必须服从协调小组的安排。3. 施工安排必须超前，有预见性，提前化解一些相互影响的矛盾。4. 做好内部协调工作，保证各作业面（点）不相互干扰，或把影响降低到最小，使工程顺利进行。1.3.2.3 施工组织及流水安排1. 项目经理部机构要健全，人员应精干，职责要分明，充分发挥组织、协调、监督的作用。2. 施工班组素质要优良，各工种技术要熟练，施工前必须进行技术交底，施工中必须做好技术指导和监督，要服从统一的指挥和调配。3. 施工机械必须完好、数量足，施工材料必须供应及时。4. 施工流水必须实现，应根据分区分幅分工序的原则，形成多个作业面，全面开花的施工场面，施工具备层次性，能最大化利用场内资源，落实每天的施工任务，保证工程进度的阶梯形推进。5. 加强外部协调联系，确保内部统一管理，各工区、各班组树立服从大局的思想，在宏观控制上要保障有力。1.3.2.4 土石方调配措施1. 挖、填土石方计划要准确、周密。要准确计算各区段的土石方挖填数量，挖方路线应结合填方需要和工期安排，弃土等应运至场外指定地点；填方时应注意先后次序。2. 土石方工程配备的机械设备必须到位，根据工程需要作出及时的调整，尤其要保证运输路线的通畅。挖填工作有机结合，提高机械设备的利用率。3. 由于施工期间大学城学生上课，因此噪音大的施工项目考虑夜间施工的安排。1.3.2.5 材料组织1. 建立施工期总材料计划及各阶段材料需求计划，根据材料种类，及时与相应的供货商联系，保证材料能准时到达施工现场。2. 做好材料的防护工作。3. 做好进场材料的验收和检验工作。4. 及时处理多余的材料和废料。1.3.2.6 雨季施工的针对措施1. 本工程工期特别紧，雨季必须施工，要考虑工程的不同分项工程和分项工程的不同工序，哪些可以施工，哪些不可以施工，综合安排，减少雨天的影响。2. 雨天可以施工的工序制定必要的防雨措施，要快速施工，给不可以施工的工序留出更多的空间和时间在非雨天抢工。3. 雨季施工要制定相应的质量保证措施和安全保证措施。4. 广东三月雨季时往往持续时间长，对路基的浸泡伤害较大，要有相应的防护措施。5. 做好排水措施，排水管沟开挖时在槽底设立排水沟，及时抽水出槽，且尽量开挖一段施工一段回填一段。 第 2 章 施工总体部署2.1.1 施工部署总则及管理目标2.1.1.1 施工部署总则本工程的承建范围为二期小市政管道施工图纸所示的所有新建排雨、排污及清理管道淤泥工程。针对上述施工内容，围绕工期控制和工程质量、安全、文明施工四个重点来制定，组织足够的人力、物力和财力来进行该工程的施工，协调好各工种的配合，确保该工程的施工质量、工期、安全、文明施工等均满足业主的要求，安全文明施工样板工地。施工作业因本工程工期较紧迫，难度大，因此要科学地运用计划、组织、指挥、控制和监督的职能，力争达到工期短、质量好、成本低，安全文明生产，促使本工程符合优良工程标准要求，充分发挥工程投资效益和社会效益。为合理充分利用劳动力，采用分段流水，各工种相互穿叉作业，施工时要注重工序协调。2.1.1.2 施工管理目标本工程施工中，我司将充分发挥优势，利用成熟的市政管道施工工艺和技术优势，科学地组织交叉流水作业，精心施工，严格履行合同，以一流的项目管理、一流的工程质量、一流的文明施工、一流的安全措施、一流的效率、一流的服务，确保实现如下目标：1. 施工工期目标：2005年6月30日前保证小市政工程全部完工。2. 安全施工目标：实现工程施工全过程“六无”，即无死亡、无重伤、无中毒、无火灾、无崩塌、无重大机械事故；施工期间职工负伤率控制在1.2以下，争创“市安全样板工地”。3. 文明施工目标：确保达到市文明施工工地标准。4. 施工便道的设置2.1.2 施工总体部署本工程主要涉及市政道路的雨水、污水管道敷设。结合我司以往同类市政道路管道工程的施工经验，施工总体安排部署如下：1. 由大学城项目部统一指挥、协调安排。2. 施工区域相对独立组织施工，尽量在本区域平衡土方，减少外运。剩余土方运到指定弃土场。3. 雨季施工措施，广州3月降雨量较大，雨季施工要随时注意收听天气情况，安排好防雨措施。道路施工应根据施工现场情况，对因雨易翻浆地段优先安排施工。对地下水丰富及地形低洼等不良地段，优先施工的同时，集中人力、机具，采取分段突击的方法，完成一段再开挖一段，雨季不采取全线大挖大填的方法。管道沟槽施工，遇雨要及时检查，发现沟槽积水尽快排除，雨后检查沟槽发现塌方的要重新挖土处理。雨季施工要注意文明施工，进、出车辆必须清洗干净后方可放行，尽量减少对市政道路的污染。4. 施工用水用电：本工程内施工用水、用电接口可就近设在各单体楼。为保证工程顺利施工，自备120kw发电机二台，以作临时停电备用。5. 关键工期及关键工序2.1.3 施工机械和队伍的安排2.1.3.1 施工机械的配置针对本工程特点，为满足合同工期要求，充分调动公司的机械设备，编制针对性强的施工机械使用计划来组织机械进场，施工过程要根据工程的进度需要进行适当调整。施工队伍的安排为便于施工管理，结合施工区域划分情况，我司施工队的安排如下：1. 土石方工程：计划安排2个施工队，各施工区段安排一个施工队。专门配备施工员、测量员和质量安全员等管理人员。2. 排水工程：计划安排4个施工队，每个工区安排2个施工队，专门配备施工员、测量员和质量安全员等管理人员。3. 施工组织机构我公司作为路桥工程施工的主力军，将以做精品工程的高标准严格要求，调集全公司的精干力量，全力以赴、以高效优质的服务向业主及广州市人民交出一份满意的答卷。在本工程项目中，我公司将实行项目管理法进行施工组织管理，成立本工程项目经理部，工程施工采用ISO9001：2000质量体系进行质量管理。项目经理由公司总经理（法人代表）直接任命，项目经理对总经理负责，全权负责项目经理部的运作，项目经理与公司签署项目施工责任状，将工程项目实施中的责、权、利与项目经理及整个项目班子捆绑在一起，从管理中要效益，从而实现工程的质量目标。项目管理的工作体系如图1-5项目管理的工作体系图所示： 项目经理 生产系统技术系统经济系统领导领导指挥 工期 成本控制质量安全图1-5 项目管理的工作体系图2.1.3.2 施工组织管理机构及其人员配置针对本工程施工工期紧、施工工序交叉多的特点，我司将加强施工现场管理，调集战斗力强的施工队伍，投入先进完备的施工机械设备及足够的周转材料，以科学的管理方法、严格的管理手段、精湛的施工技术，优质高速的完成本工程施工任务。序号姓名拟在本项目任职专业学历职称1李新国项目经理土木工程本科高级工程师2成志宏项目副经理土木工程本科高级工程师3邓其简总工程师土木工程本科高级工程师（教授级）4蔡丽辉总经济师建筑工程本科工程师、造价工程师5张志发道路工程师公路与城市道路本科高级工程师6文冰道路工程师工程地质与水文地质本科工程师7张远忠测量工程师摄影测量与摇撼本科测量工程师8黄大铭测量工程师工程测量专科测量工程师9林朝庆机构工程师水利水电工程建筑本科高级工程师10王小军地质工程师勘察工程本科工程师11刘有捷计划统计工程师港口及航道工程本科高级工程师12方俊生机械工程师机械制造工艺及设备专科机械工程师13邓学恕电气工程师电器自动化本科工程师14雷清山排水工程师水文地质与工程地质本科工程师15唐程安全工程师工民建本科工程师、安全工程师16詹国良质检工程师物理化学硕士工程师17黄福新试验工程师建筑工程本科高级工程师18熊子林财务部长经济管理专科会计师19李康安行政部长历史本科高级政工师项目经理部主要管理人员配置如表1-3项目经理部主要管理人员表：表1-3 项目经理部主要管理人员表2.1.3.3 施工组织机构施工组织机构见图1-6施工组织机构图所示：中铁十七局广州大学城项目部项目经理项目副经理项目总工程师工程管理部总承包服务部物资设备部财务部计划、合同预算部安全文明施工部工程部测量试验组土石方施工队排水工程施工队技术资料组第施工区第施工区中铁十七局建筑集团工程有限公司项目总经济师后勤办公室图1-6 施工组织机构图第 3 章 施工进度计划3.1 工程概况根据施工设计图纸统计，目前的道路管道施工总长度约1800米，主要分为校区内主干道和区内次干道内及各单体排雨、排污管至市政排污管间的连接及雨水井、污水井、接户井等。整个排水工程包括，管道土方挖运，管基坑土方基础施工，管道及雨水井施工，原施工管道的清淤通渠工作等。3.2 施工总进度安排根据2004年12月15日专题会议纪要文件，指挥部陈俊指挥长的要求，本工程计划于2005年3月20日开工；2005年6月底完工。为完成业主提出的进度要求，我司拟采用先进的施工机械，组织精干队伍，精心组织施工。根据北区项目的施工特点，克服各分项工程在平面上相对分散的特点，合理划分施工区域，尽量做到各分项工程平行流水施工。若遇上特殊情况不能按计划施工，我集团公司将合理调整计划，确保按时完成施工计划。 3.2.1 施工准备及进场从2005年3月20日开始，计划工期为5天。包括施工人员进场安排、机械设备准备、前期测量放线、供水供电的布置、施工围蔽、搭设临时设施及材料准备等等准备工作。1. 排水管网的敷设计划从2005年4月1日开始施工，包括15个工作日，分南北两个施工区域同时开工，包括排水、排污、管网的土方开挖，废除管网的清理，新管网的重新安装及检查井的砌筑等施工内容。2. 余泥外运、管道淤泥施工计划工期12天，从2005年4月8日开始，包括管道清淤泥，管道垫层施工，管道铺设、排水系统的进水井和进水口施工等施工内容。计划占用3个绝对工作日。3.2.2 施工进度计划(详见施工日进度计划表)第 4 章 主要施工技术和工艺4.1.1 挖方施工一、主要施工方法1、施工测量管道沟槽开工前要做好导线、中线、水准点的复测，横断面检查与补测，增设水准点等工作。施工测量的精度要符合GB50026-93工程测量规范及条文说明。1)导线复测。使用满足测量精度的仪器对甲方提供的导线点进行复测，对原有导线点不能满足施工要求的，进行加密，使施工时相邻导线点能相互通视并闭合。2）水准点的复核。查核甲方提供的水准点，并与国家的水准点闭合，超出国家误差范围的，查明原因并报监理工程师。临时设置的水准点用水泥桩固定。3）管道沟槽放样定位。详细检查、核对纵、横断面图，发现问题即进行复测。并根据图纸的位置测放沟槽用地桩、边沟等的桩线，标明挖方的高度。2、清除施工范围内的所有障碍物、垃圾、将清出的杂物运到指定地点。3、土石方外运时，严格遵照有关散体物料运输规定，用专用车辆运输。二、雨天施工的技术措施防止路基受泡。开挖前先做好路基的纵向临时排水，使下雨时雨水能及时排走。4.1.1.1 排水管道安装施工1. 管道施工本工程排水管有UPVC管、铸铁管、RPM管及HDPE管四种形式，接口形式除UPVC管采用焊接外，其它均为承插式。在素土地基和砂石垫层做好后，直接回填土方压实埋管，无须做基础和管座。施工工艺流程详见图。运 管下 管接口施工排水管道安装施工工艺流程 主要施工方法A. 运管 根据施工现场条件进人施工现场的管材尽量沿管线分散堆放，以利下管。如无条件也可集中存放。集中存放的管材，在下管前应运到下管现场；可采用叉车或装车转运。B. 下管本工程管道直径小，对于埋深较浅的管道宜采用人工下管方法；对于埋深较深（超过4m）宜采用机械下管。a. 机械下管施工中拟采用汽车式起重机下管，场地地质较差时采用履带式起重机。起重机支腿（或履带）距槽边的距离不小于2m，必要时承垫方木。吊车下管时采用两点起吊，找好重心，平吊轻放，绳索与管节的夹角a宜大于45。吊车起吊时，速度应均匀，回转平稳，下落时低速轻放，不得忽快忽慢和突然制动。b. 人工下管法 采用人工压绳下管法，用两根大绳分别套住管节的两端，然后分别将两根大绳的一端用数人脚踩牢固，并用手拉紧绳子的另一端，在专人指挥下，徐徐放松绳子，直至将管节放至沟槽底部。c. 管道位置控制下管位置控制包括两个部分：管道轴线位置控制及管道高程控制。(a). 管道轴线位置控制在本工程中为了确保管道位置施工的精度，采用中心线法来控制。做法如下：在沟槽的上口每隔一定距离（不大于20m），埋设坡度板，在坡度板上找到管道中心位置，钉上中心钉，然后用20#的铅丝拉紧，然后在中心线上悬挂一垂球，在拟稳管中放一带有中心刻度尺的水平尺。当垂球的尖端或垂线对准水平尺的中心刻度时，则表明管子已经对中。若垂线在水平尺中心刻度左边时，表明管子向右边偏离；若垂线在水平尺的右边时，表明管子向左偏离；调整管子使其居中为止。(b). 管道高程控制稳管前，在相邻两检查井之间每隔10m埋设坡度板一块，在坡度板上钉一块立板，槽浅立板方向朝上，槽深立板方向朝下。在立板上设高程钉，高程钉的位置是根据设计管底设计高程加上一个常数量而得到的。常数可任取，通常取整数值。将各高程钉上挂一根细线绳，即坡度线，它与拟稳管之间的垂直距离处处相等。稳管时，用一木制丁字形高程尺，将所选常数标于尺上，而后将高程尺垂直放在管内底中心位置，调整管子高程，当高程尺上的刻度与坡度线重合时，表明管内底高程正确。C. 接口施工a. 焊接接口(a). 焊接的表面清洁平整，无油垢，并具有毛面；(b). 焊接时必须使用专用的聚氯乙烯焊条，选用的焊条必须符合规范的要求；(c). 采用对焊施工，管壁厚度大于3mm时，其管端部需切成3035的坡口，坡口一般有钝边；(d). 焊接所用的压缩空气一般保持在0.1Mpa左右，焊枪喷口热空气的温度为220250，可用调压变压器调整；(e). 焊接时焊枪需不断上下摆动，使焊条及焊件均匀受热，并使焊条充分熔融，不能有分解及烧焦现象。b. 承插式接口采用橡胶圈接口。具体安装步骤如下；(a). 清理承插口对接前，把承插口工作面和胶圈上污物用水洗干净，然后用布檫干。(b). 套橡胶圈在管两侧同时把胶圈由管下部向上套，套好后的胶圈应平直，不扭曲。(c). 初步对口用吊机将插口吊起，并使管节慢慢移动到承口处，测量高程和位置是否满足设计要求，根据测量的数据调整管道，使对口后承插口间的间隙和距离均匀一致。(d). 顶装初步对口正确后，用吊机将插口端节管轻轻吊起，然后用顶进设备慢慢顶装。顶装时随时沿管周围观察胶圈和插口进入情况，当插口管节左右或上下进入承口深度不一致时，可通过撬棍和吊机来调整。(e). 胶圈就位检查管道顶装后，用探尺检查胶圈和就位情况，检查胶圈与承口接触是否均匀，发现不均匀时，可采用錾子捣击，严禁出现“麻花”、“闷鼻”及“跳井”现象。4.1.1.2 砌井施工采用砖砌圆形或矩形检查井，井内均做流槽，内外用1：2防水砂浆粉面20mm厚，井盖都采用重型铸铁井盖。其施工工艺流程为：测量放线砌砖抹面井盖井箅安装。 1. 测量放线在砌筑前校核基础尺寸及高程，测放出井中及砌筑边线，用挂线法施工。砌筑方形井时，用靠尺线锤检查平直，圆井用轮杆，铁水平检查直径及水平。2. 砌砖砌筑用砖用水淋湿。井身为方形时，采用满丁满条砌法；井身为圆形时，钉砖砌法，外缝应用砖渣嵌平，平整大面向外。砌完一层后，再灌一次砂浆，使缝隙内的砂浆饱满，然后再铺浆砌筑上一层砖，上下两层砖间竖缝应错开。护底、流槽应与井壁同时砌筑。井身砌完后，外壁用砂浆搓缝，使所有外缝严密饱满，然后将灰渣清扫干净。3. 抹面井砌筑完后，先用水浇湿砖面，然后采用三遍法抹面，即：先用1：2防水水泥砂浆打底，厚0.9cm。必须压入砖缝，与砖面粘结牢固；二遍抹厚0.5cm找平；三遍抹厚0.5cm铺顺压光，抹面要一气呵成，表面不得漏砂粒。抹面完成后，井顶立即覆盖草袋，防止干裂。为了保证抹面三层砂浆整体性好，分层时间安排在定浆后，随即抹下一层，不得过夜。4. 安装井盖井箅仔细检查井盖井箅是否符合设计标准和有无损坏、裂纹，如不符要求，立即跟生产厂家联系解决问题。在浇筑井圈前，根据实测高程，将井框垫稳，里外模板均采用定型模板，浇筑混凝土井圈表面一定要平整，光滑。待井圈达到设计强度后，立即安装井盖井箅，确保井盖井箅平稳。施工时，使在绿地和土面区的检查井井盖高于地面50100mm，雨水口井圈表面高程比该处道路路面低30mm，并与附近路面接顺。4.1.1.3 管道闭水试验管道铺设和检查井砌筑完毕后达到足够的强度，回填土方以前，即可在试验段两端检查井内用砖砌置厚24cm的闭水墙堵，并用水泥砂浆抹面。保证墙堵的承载力大于水压力的合力。除预留进出水管外，都封堵坚固，不得渗水。对管堵养护34天后，即可向管内充水。充水高度为：试验段上游设计水头不超过管顶内壁时，试验水头从试验段上游管顶内壁加2m；试验段上游设计水头超过管顶内壁时，试验水头以试验段上游设计水头加2m；计算出的试验水头超过上游检查井井口时，试验水头以上游检查井井口高度为准。试验管段灌满水浸泡24h，且试验水头达到规定值后开始计时，观测管道的渗水量，直至观测结束，应不断向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得少于30min。当渗水量小于或等于允许渗水量时，即认为管道安装合格；如果大于允许渗水量时，则必须检查试验段管，修补漏水的地方，使排水管密闭。4.1.1.4 土方回填沟槽回填土施工包括还土、摊平和夯实三个步骤。还土时按基底排水方向由高至低分层进行，且同时在管腔的两侧进行，沟槽底至管顶以上50cm的范围内采用人工还土，超过管顶50cm以上时采用机械还土。还土时按分层铺设夯实的要求，每一层用人工摊平。管顶两侧和管顶以上50cm范围内的压实，采用薄铺轻夯夯实，管道两侧夯实面高差不应超过30cm。管顶50cm以上回填时，分层整平和夯实，采用压路机进行压实时，管顶的填土高度要大于70cm。回填土的压实度必须达到设计要求。第 5 章 安全文明施工措施5.1 安全生产目标本工程的安全生产目标：实现工程施工全过程“六无”：即无死亡、无重伤、无倒塌、无中毒、无爆炸、无重大机械交通事故；施工期间职工负伤率控制在0.5以下，争创市“安全样板工地”。5.2 安全保证体系5.2.1 安全生产组织机构设立项目工地安全生产领导小组，项目设专职安全员、班组设兼职安全员，专、兼职安全员有职有责，严格管理。5.2.2 安全生产保证体系图 见图7-1安全生产保证体系图。支撑系统安全技术措施安全措施落实主管安全副经理总经理 安全管理领导小组安全工程师项目经理专职安全员作业班组安全员方案编制组织机构安全保证体系安全制度进 场 三 级 教 育班 前 安 全 活 动安全检查临时用电施工组织设计安 全 技 术 交 底安全检查记录工 伤 事 故 记 录纠 正 措 施 记 录工程安全技术措施 安全生产保证体系图5.3 安全规章制度5.3.1 安全规章制度一般规定1. 贯彻执行国家安全生产、劳动保护方面的方针、政策和法规，服从业主、监理单位的有关规定。2. 建立健全项目安全生产保证体系，建立和实施安全生产责任制。工程项目经理部成立安全生产领导小组，各班组设安全员，各作业点应有安全监督岗。工程项目经理部应建立具体的安全生产责任制和安全生产奖惩制度，并将安全生产责任制层层落实。3. 编制和呈报安全计划、安全技术方案和安全措施，并认真贯彻落实。4. 逐级进行安全技术交底。技术交底针对性要强，并履行签字手续，保存资料。项目经理部质安员负责监督检查和落实，严格按照安全技术交底的规定和要求进行作业。5. 确保必需的安全设施投入、购置必备的劳动保护用品、安全设备及配套设施，满足安全生产的需要。6. 工程施工中如发生安全事故，应立即组织人员抢救伤员、保护现场，向主管上级、驻地监理报告，及时处理事故，总结教训。7. 施工现场安全教育，包括定期教育及新工人（含民工）、变换工种工人、特种作业工人的安全教育。职工（含民工）新进场，未经三级安全教育不准上岗。8. 特种作业人员（包括机械工、电工等）必须进行专业技术培训，按规定到有关主管部门经考试合格后，持证上岗。操作证按期复审后，才能继续从事特种作业。特种作业严格执行有关安全技术操作规程，确保安全施工。施工现场特殊工种的安全教育、考核、复验，按特种作业人员安全技术考核管理规则GB5307-85号文执行。9. 严禁违章作业，严禁违章指挥，严禁违犯公司制定的“五项规定”。即施工现场安全生产十大纪律、施工现场安全生产十大禁令、施工现场十项安全技术措施、施工现场十不准、施工现场防火十项须知。预防和消除事故隐患，实现无事故的安全管理目标。10. 为了及时发现事故隐患，堵塞事故漏洞，防患于未然，项目经理部建立安全检查制度，实施周期性的、专业性的安全检查，以及每周的安全巡检。安全检查以查思想、查制度、查隐患为主，并结合季节和工地特点，结合生产的实际情况，结合防治惯性事故进行安排。每次检查要有重点、有标准，并进行评比记分。11. 施工现场除设置安全宣传标语牌外，危险地点必须悬挂按照GB22893-82安全色和GB2894-82安全标志规定的标牌，夜间有人经过的坑洞设红灯示警。5.3.2 施工用电安全规章制度1. 施工现场临时用电需有施工组织设计或方案，并按施工现场临时用电安全技术规范JGJ47-88的要求进行设计、验收和检查。临时用电还要有安全技术交底及验收表及变更记录，健全安全用电管理制度和安全技术档案。2. 落实临时用电三项技术措施：第一，防止误触带电体的措施；第二，防止漏电措施；第三，实行安全电压措施。所有接地和重复接地电阻值，需经检验符合规范要求，并定期复测，切实做好记录。3. 施工现场内的一切电源、电路、用电器的安装和拆除，必须由持证电工专管，电器必须接地、接零和使用漏电保护装置。4. 各种用电和照明线路由电工人员架设，采用TN-S系统三相五线制，并配备空气开关和漏电保护装置。各种用电设备均要设置有防雨措施和一闸一漏电保护器。 5. 凡埋地电缆均在地上要有明显标志，陆上汽车运输及挖掘机，推土机作业前均做详细的技术交底。5.3.3 施工机械使用安全规章制度1. 起重机起吊重物时，吊臂下严禁站人。2. 机械安装其基础必须平衡、牢固，机体的锚固、支撑措施齐全，固定机械不得使用临时支撑，高大机械在多风季节应设缆风绳。3. 各种机械视其工作性质、机械性能的不同搭设防尘、防雨、防砸或防噪音工作棚，机械设备附近设标志牌，并在操作位置附近悬挂使用规则牌。4. 小范围内机械与机械、机械与人同时工作时应协调配合，相互保持安全距离。5.3.4 电（气）焊作业安全规章制度1. 保证各类电焊机的机壳有良好的接地保护，对于露天操作的电源机械应该用遮盖物遮盖，防止漏电现象。2. 电焊钳要有可靠的绝缘，不准使用无绝缘的简易焊钳和绝缘把损
