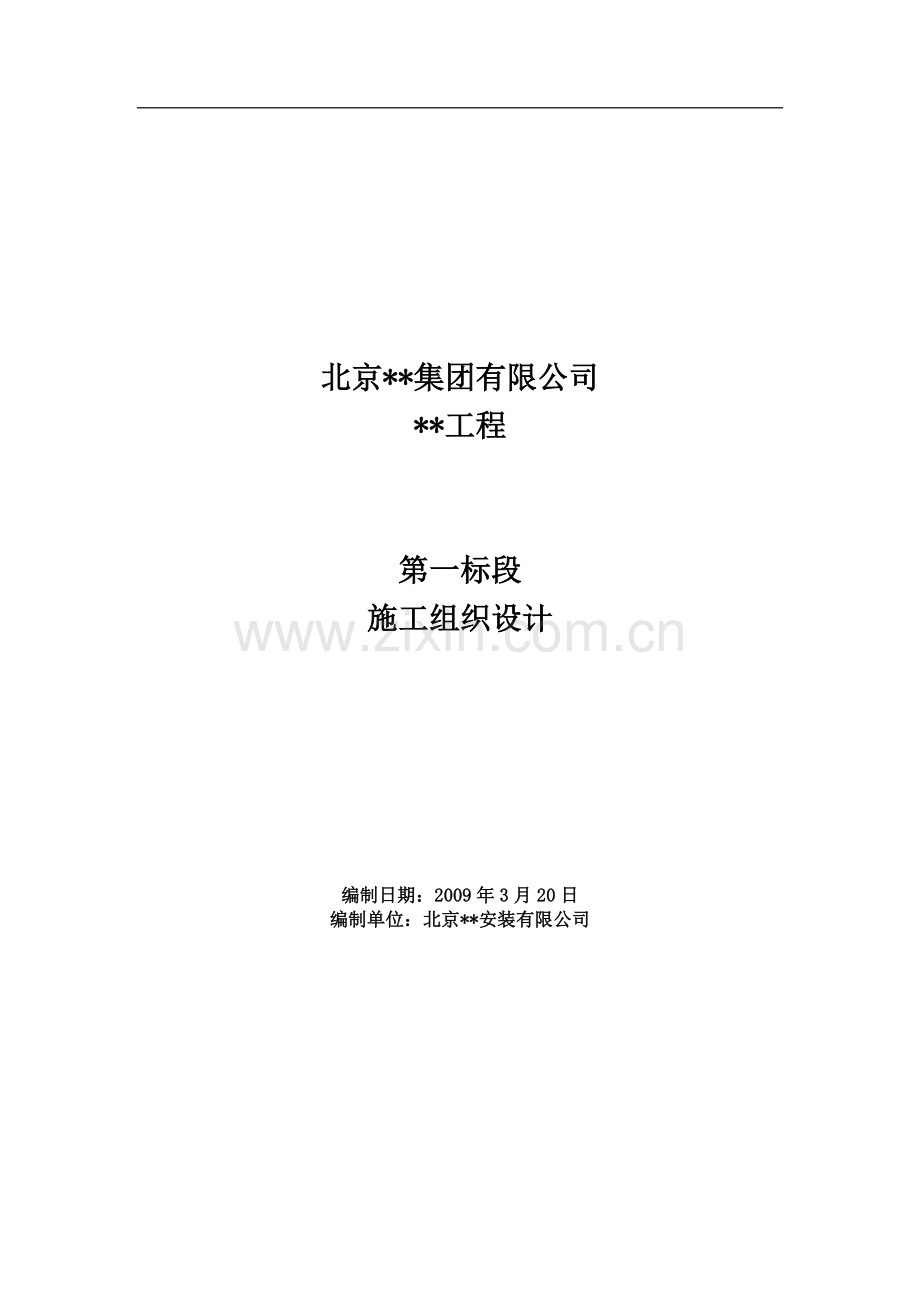

北京*集团有限公司*工程第一标段施工组织设计编制日期：2009年3月20日编制单位：北京*安装有限公司目录第一卷 概况4第一章 1.1编制依据4第二章 1.2工程概况4第三章 1.3主要技术规范、规程4第四章 1.4施工条件5第五章 1.5工程特点5第二卷 施工组织及进度安排6第一章 2.1施工组织机构及主要施工管理人员表6第一节 2.1.1 电施工布置原则6第二节 2.1.2施工现场组织机构6第三节 2.1.3施工现场管理基本人员名单7第四节 2.1.4主要施工机具配备表7第五节 2.1.5劳动力计划表9第二章 2.2施工组织协调10第三章 2.3劳动力管理10第四章 2.4工程总体进度安排11第三卷 施工总平面布置12第一章 3.1施工平面布置原则12第二章 3.2施工平面布置12第四卷 临时工程13第一章 4.1安排原则13第二章 4.2现场协调13第三章 4.3临时水电及通讯13第五卷 主要工程施工方案和施工技术措施14第一章 5.1 施工准备14第二章 5.2 土方工程15第三章 5.3钢筋工程16第四章 5.4模板工程16第五章 5.5 混凝土工程17第六章 5.6土方回填18第七章 5.7砌体工程19第八章 5.8门窗工程23第九章 5.9电、消防工程24第一节 5.9.1 电力工程24第二节 5.9.2消防施工方案及技术措施程33第六卷工程质量保证措施39第一章 6.1 工程质量目标39第二章 6.2 质量制度39第三章 6.3 质量保证体系40第四章 6.4 保证质量主要施工技术措施40第一节 6.4.1 土建工程40第二节 6.4.2电、消防工程41第七卷 工期、安全保证措施43第一章 7.1 保证工期的主要措施43第一节 7.1.1 组织措施43第二节 7.1.2 技术措施44第二章 7.2 安全保证措施44第一节 7.2.1 指导思想44第二节 7.2.3 安全生产责任制45第三节 7.2.4 安全生产教育45第四节 7.2.5主要安全技术措施和保证制度46第五节 7.2.6 消防、治安措施47第六节 7.2.7安全技术检查制度48第八卷 环境保护及文明施工49附：1、施工平面布置图2、施工进度网络计划表第一卷 概况1.1编制依据1.1.1北京*集团有限公司*工程施工招标文件、设计图纸；1.1.2现行建安工程施工及验收规范、工程质量检验评定标准；1.1.3现场调查资料；1.1.4相关工程施工经验。1.2工程概况本工程为北京*集团有限公司*工程，主体结构为钢结构，总建筑面积3180m2。厂房位于北京*集团有限公司主厂区内。该厂房长115.08m，宽27.0米，厂房南侧柱为原有厂房混凝土柱，钢结构两端及中间设置三道支撑体系，柱间距以6m为主，檐顶标高11.0m，屋面及1.4米以上围护墙为彩板结构，屋面设置采光带。厂内设置3t行吊一台。厂房结构型式为实腹式门式钢架，主刚架采用Q345-B，抗风柱及吊车梁采用Q235-B，高强度螺栓采用10.9级扭剪型高强度螺栓。屋面、墙体檩条均采用冷弯薄壁型钢， 1.4m以下采用M7.5水泥砂浆砌筑砖墙，1.4m以上采用彩板围护。地面采用混凝土地面。基础采用独立钢筋混凝土柱基。 本标段工程内容为：土建及水暖电安装工程。1.3主要技术规范、规程（1）地基与基础工程施工及验收规范（2）混凝土结构工程施工及验收规范 （3）建筑装饰工程施工及验收规范（4）建筑桩基规范（5）建筑工程质量检验评定标准（6）采暖及卫生工程施工及验收规范（7）建筑电气安装工程质量检验评定标准1.4施工条件该厂房工程位于北京*集团有限公司主厂区内，在老厂房上接建，两侧均有建筑。施工区域比较狭窄，必须加强现场施工工序的合理安排，按流水作业的方式组织施工。现场拆迁平整已完成，施工用水、用电已接通，具备了开工条件。1.5工程特点 （1）本工程涉及到土建、水、电等专业，工程交叉重叠施工作业多。 （2）施工现场与原有建筑物、厂房较近，施工时需做好周围建筑物、电线、电缆等的安全防护工作。 （3）本工程在北京*集团有限公司厂区内，场地狭小，施工干扰大，故在施工时要加强对职工的安全教育，做好现场文明施工和防火工作。第二卷 施工组织及进度安排2.1施工组织机构图及主要施工管理人员表2.1.1施工布置原则在施工过程中，合理的布置施工场地，根据工期、质量、文明施工的要求，加强施工过程中的动态管理，合理安排劳动力和施工设备的投入，在确保每道工序之间的工程质量前提下，立足抢时间、争速度，科学地组织交叉施工，严格劳动纪律，严肃施工调度命令，严格控制关键工序施工工期，确保按期、优质、高效地完成工程施工任务。2.1.2施工现场组织机构为保证工程进展和工程进度，设置施工现场工程部，工程部由综合管理组、工程管理组、技术组、计划组、费用组、质量监督组、材料管理组组成。各部门功能及关系见以下组织机构图:业主代表北京矿建公司项目经理 质检科 安全科 工管科 供应科 技术科 机运科 工程安装队 施工工段 施工班组 施工班组 施工班组现场组织机构图2.1.3 施工现场管理基本人员名单序号姓名职务学历备注1项目经理大专工程师2项目总师大学高级工程师3施工经理大专助理工程师4安装队长大学工程师5技术管理大专6质量管理大专助理工程师7安全管理初中8资料员大专9施工员大专工民建10测量员大专工民建11电工初中2.1.4主要施工机具配备表北京*集团有限公司*工程序号机械或设备名称规格型号数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注一基础施工设备1搅拌机12搅拌机23钢筋切断机14钢筋对焊机15钢筋调直机16插入式振捣器37平板式振捣器38汽夯39蛙式打夯310水泵二安装设备11电动套丝机12砂轮切割机13电焊机三检、测、试设备14水准仪215经纬仪216激光经纬仪17万能材料试验机18压力机19水压试验泵四其它设备20装载机21挖掘机22压路机23磨光机24机动翻斗车25生产指挥车2.1.5劳动力计划表根据本工程特点，拟在施工时配备劳动力如下表，并在施工过程中及时予以调整，确保工期进度需要。 北京*集团有限公司*工程 单位： 人工种按工程施工阶段投入劳动力情况混凝土工瓦工钢筋工架子工电焊工钣金工电工管道工油漆工机钳工司机测量工试验工注：1.投标人应按所列格式提交包括专业承包人在内的估计劳动力计划表。2.本计划表是以每班八小时工作制为基础编制的。2.2施工组织协调工程施工过程是通过业主、设计、监理、施工单位、供应商等多家合作完成的，如何协调组织各方的工作和管理，是能否实现工期、质量、安全、降低成本的关键之一。因此，为了保证这些目标的实出，制定以下制度，以确保将各方的工作组织协调好。2.2.1制定图纸会审、图纸交底制度在正式施工之前，项目经理部的人员核对图纸，参加由业主组织的图纸会审、图纸交底会，会中确定的内容形成施工文件，确保工程顺利开始。2.2.2建立周例会制度在每周的固定时间召开由监理主持，业主、施工方参与的周例会，会中商讨一周的工程施工和配合情况，解决存在的问题。若遇到急需解决的事情，可以立即找业主、设计、监理商讨解决。2.2.3制定专题讨论会议制度遇到较大问题时，业主、设计、监理、施工单位聚到一起，商讨解决，专题讨论会不定时召开。2.2.4制定考察制度我公司是ISO9002体系认证企业，根据ISO9002体系管理要求，项目的劳务分承包方，材料供应方均要通过三家以上单位的综合考评确定，因此，制定考察制度，对主要分承包方、分供方进行考察，通过综合评比，最终选定合格、满意的分承包、分供方。2.3劳动力管理 根据工程施工项目内容和施工工期要求，项目编制劳动力计划，组织施工队伍进入现场施工，施工中根据工程需要陆续进入，进厂人员受经理部统一管理，统一指挥。2.3.1参加施工人员首选在类似工程中取得信誉好的整建制劳动队伍参加，劳动力实行专业化组织管理，按专业从事本专业工作，提高操作熟练程度和生产率以确保工程质量和进度。2.3.2劳务人员培训劳务人员进厂之前要证件齐全，并办理好相关手续.入场后首先进行相关的安全生产培训，合格后方准参加施工。各专业施工前由专业工长、技术员进行技术交底，质量、安全交底。特殊工种必须持证上岗且证件必须在有效期内。2.4工程总体进度安排2.4.1施工进度策划开工前组织现场管理、技术人员进场，进行搭建临设，现场布置、技术准备等工作。接到开工通知后，立即组织施工人员、设备，进场展开施工。开工后，现场立即投入基础挖槽及基础施工工作，确保钢结构安装按期开工；钢构主架（钢梁、钢柱）安装完成后，地面及围护砖墙分段施工。在钢结构彩板围护系统安装过程中，穿插水、电管线的敷设。在围护系统安装完工后，进行门、窗工程的施工。2.4.2进度安排原则及主要控制工期：进度安排的总体原则是：突出重点，合理安排，精心组织，有序施工。主要控制工期：详见附图(施工网络图)第三卷 施工总平面布置3.1施工平面布置原则3.1.1施工现场条件：业主完成建设场地的“三通一平”工作。业主给定的本工程施工场地为本项目所处区域。施工水源、电源已由业主接入施工现场。乙方接表进行分管、线布置。3.1.2施工总平面布置原则尽量减少施工用地，使平面布置紧凑合理。合理组织运输，减少运输费用，保证运输方便通畅。施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。各种生产生活设施应便于工人的生产和生活。满足安全防火、劳动保护的要求。3.2施工平面布置（见附图）。第四卷 临时工程4.1安排原则施工临时设施的安排本着节约、必需、便于施工的原则进行。由于受现场条件的限制，在厂房建设范围内仅搭设生产设施及部分现场办公设施，生活设施拟外租。4.2现场协调根据土建施工顺序，安排预制场地、水泥库、钢筋棚、搅拌站等施工及必要的办公设施。4.3临时水电及通讯施工用电由业主指定点引入，设总配电箱一个，并在现场形成供电网，各用电点设分配电箱就近供电。施工用水由业主指定点引入，以管网的形式分别提供施工、生活用水。为方便于业主、设计、监理和本部联系，及时汇报、请示施工中的问题，在经理部装设程控电话一部。第五卷 主要工程施工方案和施工技术措施5.1 施工准备施工准备是迅速形成施工能力，掀起施工高潮的关键，为此我单位十分重视，在投标阶段就对本工程进行了较认真细致的调查和详细的阅读文件、研究方案、制定措施。在投标书中的施工队伍和机械设备已经落实，并进行了必要的准备。若我单位有幸中标，接到中标通知后将立即行动，调集队伍，开展现场的各项施工准备工作，在5日内编制出各工程项目的详细的实施性施工组织设计报请监理工程师审批。5.1.1 图纸会审由单位总工主持，召集相关专业的技术人员和制作安装、施工经验比较丰富的技师、领工员，依据有关规范，对图纸各部尺寸、规格、型号、相互关系等进行校核、分解、放大样，发现问题及时收集汇总，书面报请监理、设计和业主单位给予解决，并形成图纸会审纪要。5.1.2 测量放线根据业主提供的基线座标和水准点，用精密仪器进行联测复核，确认无误后进行轴、柱十字线控制定位测量，并埋设固定桩橛，确保定位准确。对桩基、承台、砖砌体、钢立柱安装和各种孔洞等工程施工时，均严格按照设计尺寸和规范要求进行轴线、水平测量，以保证各部位的定位准确、标高无误、尺寸正确。5.1.3 编制质量计划或实施性施工组织设计在项目经理组织下，按照ISO9002标准，依据我单位质量管理程序文件要求，编制项目质量计划和实施性施工组织设计，明确各部门、各岗位的工作标准和各分项分部工程所要达到的质量目标，使质量工作在各个工序、各个环节得到具体量化，使各专业现场施工做到统一安排、统一规划、互相配合、协调开展。确定该项目中的特殊/关键工序，并为此分别编制作业指导书或工艺卡，用以指导和控制现场施工。5.1.4 修建临时设施我们将本着节约、必须的原则，按照总体施工布署，15天内完成现场规划、场地平整和生产、生活设施，接通水、电，浇注桩基预制场，做好一切临时设施。5.1.5 机具、材料供应按照施工顺序，做好机械设备和材料供应工作，5日内土建工程所用机械设备必须进场，并做好各种材料的进场准备工作，完成地材检验和桩基砼试配、模板设计，为土建工程的早日施工做好一切准备。5.1.6 岗前培训对拟参加本工程施工的技术人员、管理人员和技术工人进行技术交底，组织学习招标文件、技术规范和有关规定，明确各自职责，掌握有关标准和方法，自觉以各自的工作质量来保证工程质量。5.2土方工程5.2.1基础类型本工程基础为钢筋砼独立基础，总数为28个，断面尺寸共有度2种，分别为： 4200mm2000mm、1350mm1350mm，基底标高均为-1.5m，砼强度等级均为C30。本工程在三面外围柱基上设基础梁，基础梁截面尺寸为300mm400 mm，梁底标高为0.50 m。5.2.2施工工艺（）独立柱基土方采用机械开挖基坑。（）土方开挖顺序：独立柱基按自1轴 20轴顺序开挖。基坑边坡均按10.75放坡。5.3钢筋工程5.3.1原材料：钢筋进场应备有出厂质量证明，物资人员应对其外观、材质证明进行检查、核对无误后方可入库。5.3.2钢筋加工配料：（）认真做好钢筋图的审图及钢筋料表的计算工作。（）钢筋加工前，应将钢筋表面油渍、铁锈、漆污等杂物清除干净。（）根据施工部位及钢筋原材的长度合理配料、长短搭配。（）级钢筋末端需做180弯钩。（）箍筋弯钩角度为135，弯钩平直长度不小于箍筋直径的10倍。5.3.3钢筋绑扎：（）独立基础、地基梁钢筋网片在现场绑扎就位。5.4模板工程5.4.1独立柱基础模板：独立柱基础模板采用3 mm厚钢模板配以50100 mm的木龙骨，模板采用吊模支设方法，在模板下口焊钢筋马凳进行支撑，二层模板之间用木方连接牢固，外侧用钢管与四周坑壁顶紧。5.4.2地梁模板：地梁模板采用3mm厚钢模板配以50100 mm的木龙骨，龙骨间距200 mm，采用钢管加固，上部每隔600 mm设置一道水平钢管，在两侧梁侧模外设立管和斜撑。5.4.3地脚螺栓定位措施：（）质量标准：柱脚螺栓间距位置误差不得大于mm，（）固定措施：）根据各柱基地脚螺栓的相对位置尺寸，按1：1的比例用角钢加工定位模具。）在模板支设时将所加工好的螺栓固定在定位模具上，将地脚螺栓上下位置确定后，上部用螺母拧紧定位。）将定位模具固放在柱基模板之上，并在安装前将地基中心线准确弹在定位模具上。）混凝土浇注时派专人看护，发现问题及时处理，确保位置准确。）混凝土终凝后，将全部地脚螺丝涂黄油并包油纸保护。5.5混凝土工程5.5.1混凝土均采用商品砼，由商品砼罐车直接运输至混凝土浇筑部位。5.5.2商品砼按预防混凝土工程碱集料反应技术管理规定（试行）（京TY599）中的各项规定，地下防水混凝土外加剂和粗细骨料均应满足此规定及设计要求。5.5.3独立柱基混凝土：（）独立柱基混凝土由商品砼罐车直接运输至混凝土浇筑部位，人工入模，机械振捣成型。（）独立柱基混凝土浇筑采用柱基小流水作业方式，每个柱基为一作业区段，即先顺序浇第一级台阶，并在第一阶混凝土初凝前再回转浇第二阶，确保上、下层台阶相交处边角混凝土振捣密实。5.5.4基础梁：（）外围基础梁与基础梁以上部分混凝土柱一起支模浇筑混凝土。由一端开始用赶浆法分层顺序浇筑。（2）由于在基顶需对地脚螺栓采取固定措施，造成基顶部位混凝土振捣困难，拟采取将振捣棒从基础梁伸向柱内进行辅助振捣的方法，确保振捣密实。5.5.5混凝土的养护：基础在混凝土浇筑初凝后，及时覆盖养护。5.6土方回填5.6.1回填土施工前，首先应进行原土的土壤击实试验，根据土的最佳含水率及干容重，来确定回填用土的含水率控制范围及压实遍数。5.6.2回填前应将填土部位的垃圾及杂物等清理干净。5.6.3独立基础回填土采用人工夯实，房心回填采用蛙式打夯机，每层至少夯实三遍，并做到一夯压半夯，夯夯相连，行行相连，纵横交叉，并加强对边缘部位的夯实。5.6.4每层夯实后，应进行环刀取样检测其夯实密度，符合规范要求后，方可进行下层土的回填。5.7砌筑工程5.7.1砌体施工：地梁施工完后，砼强度达到70%以上时，可进行砌体施工。本工程采用MU10实心砖，墙厚240，砖的品种、强度等级必须符合设计要求，并应规格一致，有出厂合格证和试验报告单、并进行复试。砂浆采用M7.5水泥砂浆砌筑，砂浆严格按照配合比过磅配制，计量要准确，采用机械拌制，搅拌时间不得少于1.5分钟。砌体砂浆必须饱满密实，砌体水平灰缝的砂浆饱满度不小于80%。砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须初凝前使用完。建筑物的临时间断处不得留直槎，建筑物的隔墙，除应留阳槎外并应设置拉筋，构造柱两侧留大马牙槎，高度不大于300 mm，沿构造柱每隔500 mm设2 6拉结钢筋，每边伸入墙内1000 mm。构造柱与圈梁交接处，构造柱箍筋间距加密到100 mm，加密范围为圈梁上下各500 mm。实心粘土砖砌筑采用一顺一丁，三一砌砖法（即一铲灰，一块砖，一挤揉）。墙身砌筑要拉通线检查轴线及边线保证墙身轴线位置正确，同时要对照皮数杆的砖层的标高，如有高低偏差时，应在水平灰缝中逐渐调正，使墙的砖层与皮数杆砖层相一致。砖墙上的各种预留洞口及埋件以及接槎的拉结钢筋必须按设计标高位置或交底要求留置。构造柱留置位置要正确、大马牙槎先退后进，上下顺直,柱内残留砂浆要清理干净。砖砌体的尺寸和位置的允许偏差见下表序号项目允许偏差（mm）1轴线位移102墙面垂直度103表面平整度54水平灰缝75水平灰缝厚度（10皮砖累计数）86游丁走缝20 5.7.2内、外墙抹灰装饰 内、外墙抹灰：墙体砌筑完后，即进行内、外墙砂浆打底抹灰施工。抹灰前应将墙面清理干净，并在前一天洒水湿润。 A.内墙：底层13mm厚用1:3水泥砂浆打底扫毛，中层5mm厚用1：2.5水泥砂浆压实赶光。B.外墙：底层12mm厚用1:3水泥砂浆打底扫毛，中层6mm厚用1:2.5水泥砂浆罩面，并按设计施做分格线。装饰：待整个厂房安装、招标书要求的地面、墙外散水施工完毕后，最后进行装饰施工。施工前应首先清理墙面的灰尘、污垢、溅沫和砂浆流痕，用1：3的水泥砂浆（掺117胶）修补基层缺棱掉角处。表面麻面及缝隙用腻子填补齐平，然后进行刷涂施做。外墙喷涂按分格线分块进行，整个墙面要用同一批号的涂料，保证颜色一致。内墙要分层刷涂，第1第3层均要打磨平整，第四层（最后一层）要保证涂层均匀，颜色一致。5.7.3墙外散水先将基底进行夯实，密实度达95%以上，再平铺1:1干水泥砂子压实刮光，然后再浇筑60mm厚C15素砼，厚60mm，浇筑时，随捣随抹，并且每30m设一道伸缩缝，缝宽20mm，内填沥青胶泥。5.7.4 消防阀门井施工首先进行测量放线，定出轨道轴线和具体位置，并放出开挖边线，确定开挖深度。用EX200挖掘机开挖基坑，人工清底，打夯机夯实。（密实度95%以上），验槽后浇筑100mm厚C10砼垫层。再次测量，定轴线、中点及坑底排水井位置，然后立模（包括排水井模），预埋排水管与总排水管接通，检验校模。模板检验合格后，开始浇筑C20底板防水砼，浇筑时坑中间设一30mm宽伸缩缝，坑边墙处按规范规定预埋连接筋。测量放线，立检修坑边墙及踏步模板，然后浇筑C20防水砼至设计标高（-0.15m）。浇筑时，预留200200200mm的灯具孔。和两排（每根轨一排）扣轨螺栓孔（50mm）。以及预埋轨底角钢和电缆管。边墙伸缩缝与底板伸缩缝要平整、垂直，形成通缝，伸缩自由。最后铺装沟底、踏步地面砖和墙面砖，修饰灯具孔。铺坑底地面砖时要保证轴线方向通向排水井5的流水坡。5.7.5地面施工1）工艺流程：基层清理、弹+500线洒水润湿刷素水泥浆结合层贴灰饼冲筋浇灌混凝土压光养护。2）基层清理：基层表面的杂物砂浆块等应清理干净，如表面有油污，应用510浓度的火碱溶液清洗干净。3）在湿润过的基层表面刷一层1：0.40.45（水泥：水）的素水泥浆，并做到随刷随铺混凝土。4）浇筑混凝土，用长刮杠刮平，振捣密实。5）撒水泥砂子干面灰，砂子先过3mm筛子后，用铁锹拌干面（水泥：砂子1：1），均匀地撒在混凝土面层上，待灰面吸水后用长刮杆刮平，随即用木抹子搓平。6）第一遍抹压：用铁抹子轻轻抹压面层，把脚印压平。7）第二遍抹压：当面层开始凝结，地面面层上有脚印但不下陷时，用铁抹子进行第二遍抹压，此时要注意不漏压，并将面层上凹坑、砂眼和脚印压平。8）第三遍抹压：当地面面层上人稍有脚印，而抹压不出现抹子纹时，用铁抹子进行第三遍抹压，此时抹压要用力稍大，将抹子纹抹平压光，压光时间应控制在终凝前完成。9）养护：地面施工完成后，及时进行覆盖及养护。5.8门窗安装将运置现场的门窗，按规格堆放，保管好，防止损坏。用活动式脚手架辅助安装，先将窗框用自攻螺丝固定在框架上，用防水胶把四周的缝隙密封，然后再装窗门，自行开关窗安装好将所有连杆机构连接，再将电机安好，保证滑动自如，密封性好，水平标高和垂直度符合标准。按图纸尺寸把钢骨架制作好，然后用铆钉把彩钢板铆到骨架外表面，四周用彩钢板轧制成槽型包边，用铆钉铆接。安装时用水平仪控制将门滑道固定在雨蓬下面，保证直线度和水平度。地面轨道安装保证水平、直线度符合要求，且门滑道与地面轨道在一个平面内，校正好后用混凝土固定。用吊车将门吊起，门下边缘插入轨道后，将上面用螺栓拧紧。安装后门滑动自由，轻便，与墙面缝隙均匀，缝隙不大于5mm。所有安装完工后将屋面、墙面、门窗擦洗待交。5.9电、消防施工5.9.1电力工程5.4.1.1主要项目施工流程 施工准备工作面测量、放线预埋管线、接地线制作安装桥架母线支架桥架安装、母线安装、钢管敷设电线敷设、箱柜安装灯具安装、箱柜接线电缆敷设、接线检查、调试竣工交验5.4.1.2主要分项工程施工方法（1）硬母线安装 安装方法 母线在安装前，检查其型号、规格是否符合设计要求，附件、备件是否齐全，有无变形，绝缘子有无损坏。 安装前根据设计图纸提供的安装位置及标高进行放线，准确确定安装位置，制作母线支架、吊架。 母线安装采用顺延的方法，支、吊架焊接在钢构件上，母线绝缘子固定在支吊架上。 调整母线间距，安装母线引下线，固定母线及紧固母线接触面。 质量要求 母线支架安装的标高、位置符合设计要求，安装牢固，排列整齐，间距均匀，不大于3m，绝缘子表面清洁。 母线片间保持平直整齐，相色正确；母线涂层光滑均匀，弛度一致，导电搭接螺栓选用正确，扭矩符合产品要求。 母线支架有可靠的电气接地连接。母线对地及线间绝缘良好。 成品保护 支架制作安装好后，其他专业屋面工作量全部完成后进行，以防油漆污染。母线安装完毕后，进行覆盖，防尘。 24小时专人巡守，并设置明显标志，保护好成品，防盗。（2）成品保护 由于多专业同时施工，安装好的滑母线防止受外力及油漆污染，同时避免绝缘子损坏。（3）瓷瓶配线 安装方法 首先检查瓷瓶及导线的品种，规格，质量必须符合设计要求，导线绝缘良好。 根据设计图纸提供的安装位置进行放线，制作支架。 瓷瓶，螺栓组装到支架上，将支架按放线编定的位置焊接到屋架下。放线、吊线、紧线、绑扎线、导线敷设均应由里向外进行。 质量要求 导线绝缘良好，严禁有扭绞，死弯和绝缘层损坏等缺陷，敷设平直整齐，与瓷瓶固定可靠，导线连接牢固，绝缘良好，不伤芯线，导线接头不受拉力。瓷瓶及支架安装牢固，间距正确，支架油漆完整，瓷瓶排列整齐，表面清洁。 成品保护配线完成后，加强保卫工作防止丢失。加强专业间协调，防止导线及瓷瓶绝缘破损。（4）桥架安装 安装方法 桥架在安装前，检查其型号、规格是否符合设计要求，有无损坏、变形。 根据图纸的安装位置及标高进行放线，确定其安装位置。制作、油漆、安装支吊架，吊架间距控制在2米以内。桥架固定在支架上，桥架间顺延连接。 质量标准 桥架安装的标高，位置正确，安装牢固，横平竖直，沿屋架敷设时，与屋架有相同的坡度。 桥架、支吊架油漆完好，间距均匀。 成品保护 桥架安装好后应进行覆盖，防止灰尘，油漆污染，严禁作为临时支吊点，以免变形。（5）低压柜、配电箱、插座箱安装在施工前，根据设计要求，将低压柜、配电箱、插座箱安装位置，安装方式，内部元器件配置进行核查，确保下确，无机械损坏。 落地安装方法根据设计要求，在土建施工时预埋好基础槽钢。待混凝土完全凝固后，在基础槽钢上做好标记，按顺序将柜子安装到基础槽钢上。立柜时，可先把每个柜调整到大致水平位置，然后再精确地调整中间柜，再以中间柜为标准，将其它柜逐渐调整到要求为止。 支架安装方法支架安装的配电箱，插座箱采用螺栓与支架固定。根据配电箱的箱体安装螺栓孔位置及外形尺寸进行支架制作，将箱体与支架固定，调整水平和垂直后将支架于钢柱及墙架上焊接固定。 质量要求 箱体位置正确，安装牢固，平直齐全，开孔合适，油漆完整，接线正确，编号齐全，箱内外清洁，箱盖开关灵活，PE线安装明显牢固。支架安装牢固，焊接，油漆完好。（6）钢管沿支架敷设 安装方法 按设计图纸要求确定管，箱、盒的位置，管线路径，制作焊接安装支架，标出固定点的具体尺寸位置。 断管、打磨管口、弯管，采用自攻钉将钢管用管卡固定在支架上。配管，套丝连接，焊接接地线。 质量要求 线管固定点间距符合规范要求，间距均匀，安装牢固，排列整齐，护口齐全，钢管进入灯头盒，配电箱时，管口光滑，露出盒（箱）小于5mm，用锁紧螺母固定的管口，管子露出螺纹为24扣。 管路弯曲半径符合规范要求。接地良好，油漆均匀完好。 成品保护管路敞口用管帽或木塞进行封口。其它专业施工时，注意不得碰坏电气配管。（7）电缆敷设 电缆在敷设前，根据设计图纸对电缆的规格、型号、敷设方式、长度、路径及电缆的起止点进行统计列表。 敷设前，确定所有电缆的型号、规格符合设计要求，外观无扭曲、损坏现象。电缆敷设前检查电缆芯线有无断芯，同时进行绝缘测试，1KV以下电缆用1KV摇表摇测线间绝缘电阻10M。电缆测试完毕，电缆端头用橡皮包布密封后再用白粘胶带包扎。A、电缆沿桥架敷设 敷设方法 在敷设前将电缆的敷设顺序及排列方法用表的方式列出来，以防电缆的交叉和混乱。 电缆敷设采用人工敷设方法。根据所需敷设的电缆型号，利用人工滚动运送方法将电缆滚送至指定地点。滚运时按电缆盘上所表示的箭头方向滚送，以免电缆松开或彼此混乱，搬运电缆过程中，严禁将电缆平放。电缆具有重量大，长度长的特点，敷设时先将电缆盘利用支架支起，使电缆盘能在支架上转动，沿途桥架上每隔3m处安装滑轮，这样一方面可省力，提高效率，另一方面可防止电缆表面破损，敷设完后在首末端打上标号（与设计图纸一致），以免混乱。 在电缆敷设时，先敷设规格最大的电缆，依次进行。敷设完毕后，沿全线整理，水平敷设时在电缆首端、尾端、转弯及每次隔5m处固定，垂直敷设时，在电缆上端及每隔1.5m 处固定。为便于联系，电缆敷设时配备对讲机。 质量要求 电缆的绝缘电阻10M。 电缆敷设符合以下规定：电缆严禁有绞拧、护层断裂和表面划伤等缺损。 电缆转弯和分支处不紊乱，走向整齐清楚。 电缆最小转弯半径符合设计及规范要求。 电缆桥架转弯处的转弯半径不小于该桥架上的电缆最小允许弯曲半径的最大者。 成品保护 沿桥架敷设电缆，待相关专业施工基本完毕后进行，防止其它专业施工时损伤电缆。 电缆两端包扎，防潮。 电缆两端头处的门关好，并加锁，防止电缆丢失或损毁。B、电缆穿管敷设 敷设方法 电缆穿管敷设前检查管口是否光滑，内部无积水及有无杂物堵塞，穿电缆时，不得损坏电缆，穿电缆的同时在电缆护套处打上适量的滑石粉。两人穿线时，配合协调，一拉一送。电缆穿管敷设完时，端头包扎，进行防潮保护。 应注意的问题电缆敷设时注意进入箱、柜的预留长度。预留长度为箱体周长的1/2。为节约材料，在实际施工中，根据进入箱柜接线端子位置，加适当的预留量。（8）电缆终端头制安电缆头制作安装前，电气设备安装完毕，室内空气干燥，电缆敷设并整理完毕，核对无误，电缆支架及电缆终端头固定支架安装齐全，现场具有足够照度和较宽敞的操作场地。对电缆进行绝缘检测，绝缘电阻符合要求。根据电缆与设备连接的具体尺寸，量电缆并做好标记，锯掉多余电缆。电缆终端头制做连续进行，一次完成，以免受潮。电缆头制作方法：点件检查摇测电缆绝缘和校验潮气剥去电缆的保护层剥去铅皮套入耐油胶管压接线鼻子装配电缆终端头焊接地线及固定终端头灌注电缆绝缘胶接地、校核相序检验。 质量要求 电缆头封闭严密，填料饱满，无气泡现象，芯线连接紧密，绝缘包扎严密。 电缆终端头按设计安装在指定位置，并牢固地固定在支架或框架上，相序正确。电缆终端头的支架安装符合设计规定，支架安装平整、牢固，成排安装的支架高度一致，偏差不大于5mm，间距均匀，排列整齐。 成品保护 材料清点后，选择比较干燥通风的场所，按顺序摆放，防止杂物进入，材料工具保持干净，以免影响制作质量。 电缆头的制做连续进行一次完成，以免受潮。电缆头制做完毕后，应满足绝缘要求，试验合格立即与设备连接，不得乱放，防止砸、碰电缆头。在未能通电使用之前，对电缆头进行包扎，防止受潮。加强保卫措施，防止丢失。（9）管内穿线 施工方法 穿线前首先检查各个管口的护口是否齐整。当管路较长或转弯较多时，在穿线的同时往管内吹入适量的滑石粉。两人穿线时，配合协调一拉一送。导线在变形缝处，补偿装置活动自如，导线留有一定的余度。 质量要求 进入接线盒、开关盒、插座盒内导线的预留长度为15cm。 照明线路导线线间及对地绝缘电阻0.5M，动力线路绝缘电阻1M。 管内导线不允许有接头。 成品保护 穿线时不得污染设备和建筑物及相临物品，保持周围环境整洁。在穿线工作完成之后，管口封堵严实，以防污染及水分。（10）灯具安装 安装方法 灯具安装时，先行放线，确保位置正确一致。 各种灯具的型号、规格符合设计要求，配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂等现象。所有灯具具有产品合格证。 灯具安装工艺如下： 检查灯具组装灯具安装固定灯具通电检查。 质量要求各种灯具安装牢固、端正、位置正确，公共区灯具安装排列整齐，线性良好，符合设计标高，同一室内及公共区成排安装的灯具，其中心偏差5mm。吊杆垂直，排列整齐，横平竖直。导线进入灯具处的绝缘保护良好，留有适当余量。连接牢固紧密不伤线芯，压板连接时压紧
