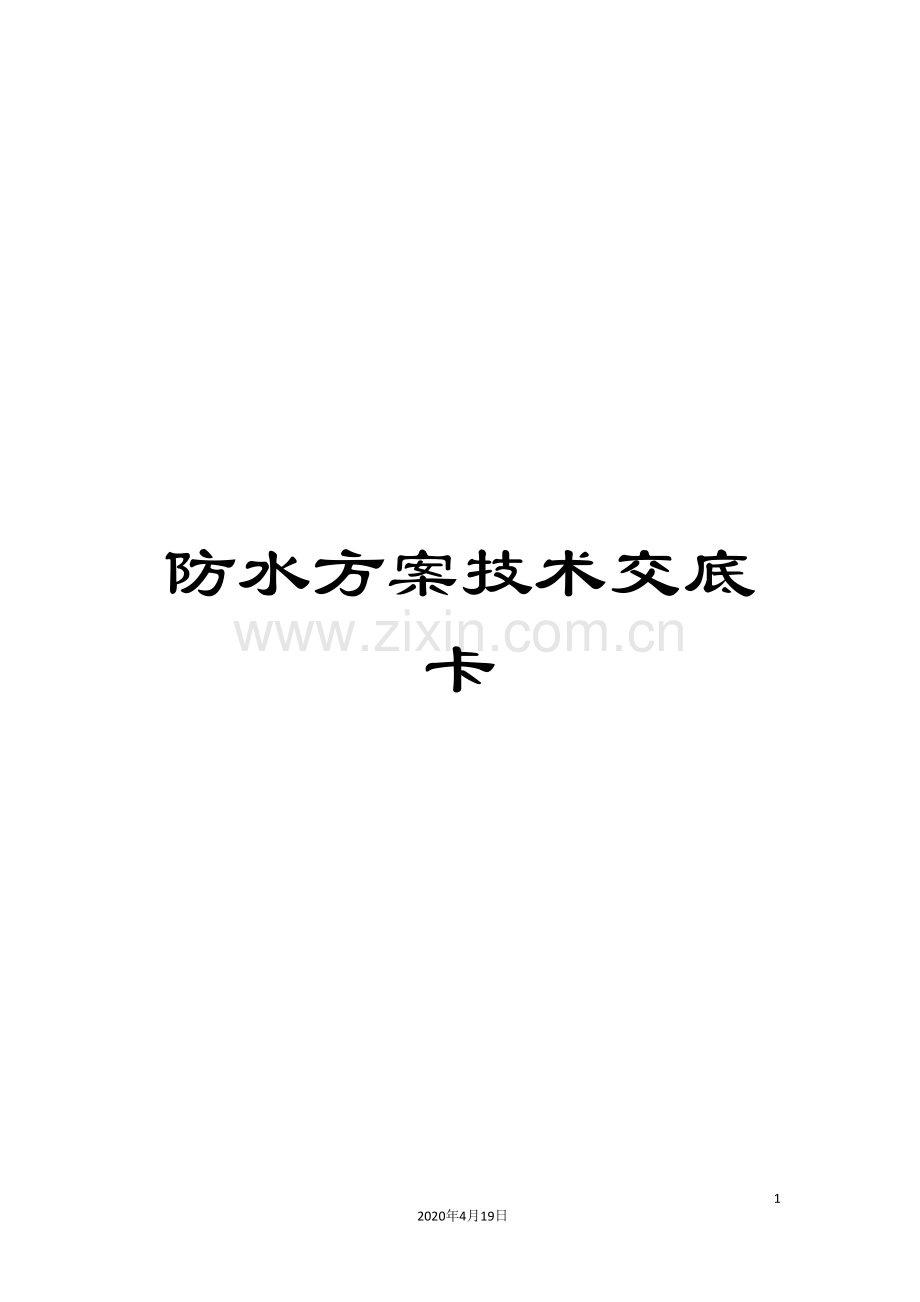

防水方案技术交底卡

7
2020年4月19日
文档仅供参考，不当之处，请联系改正。
防水施工方案 方案技术交底
GD2301003-1

施工单位：
工程名称
半岛花园一期
交底部位
防水施工方案
交底内容：
一、 工程概况：
本工程防水等级为二级，楼面、墙面、屋面均采用迎水面防水设防，所有防水工程均应按《屋面工程技术规范》（GB50345- )相关规定设防和施工。凡防水材料均应采用非焦油型；凡防水卷材宜采用冷粘贴工艺施工。防水施工时基层含水率不应大于9%，且在雨天及4级风以上天气不得施工。
二、 各部位的防水做法，具体如下：

图1 防滑地砖上人平屋面（用于上人屋面及露台) 图2 聚合物水泥砂浆屋面（用于局部阳台顶、雨棚处）

图3 细石混凝土不上人平屋面（用于楼梯、机房顶屋面） 图4 种植土屋面（用于裙房屋顶地下室顶板及架空层的覆土）

图5 加气砼外墙体贴砖面砖做法

图6 加气砼外墙体粉刷饰面做法 图7 干挂大理石（花岗石）墙面

图8 细石砼地面250厚（用于地下车库） 图9 混凝土地面250厚（用于地下设备房）

图10 防滑地砖地面250厚（用于地下室电梯厅） 图11 防滑地砖楼面（用于大面积卫生间

图12 防滑地面楼面（适用于阳台，入户花园） 图13 地砖防水楼面（适用于厨房 降板卫生间）

图14 防滑地面楼面（适用于住宅结构降板350的卫生间） 图15 防滑地砖楼面（用于住宅厨房）

图16 贴面砖防水墙面（适用于卫生间、厨房等防水房间内墙面）图17 刷防霉刷乳胶漆顶棚(防水)（用于厨房、卫生间）

图18 水池底板 图19 水池侧壁

图20 地下室外墙

三、基本部位及节点防水施工处理
1、基本部位
(1) 裂缝处理(若出现)
首先对基层严格检查，查找出宽度大于0.4mm裂缝，作出明显标志。
将裂缝凿成“V”型槽，孔距300mm~500mm埋设注浆咀进行压力注浆注入改性环氧树脂浆液，再用聚合物砂浆进行抹平“V”型槽，见下图。

(2) 阴阳角处理
阴阳角处用聚合物砂浆做成50园角，增设300×300防水附加层一道。
(3) 螺杆洞防水处理
对于突出防水基面的拉杆螺栓应割掉并至基面内≥20mm，清理干净，涂刷聚合物水泥基防水涂料，再用聚合物水泥砂浆进行修平。
在螺杆洞侧凿出50mm×50mm×20mm喇叭形(要求开口朝下)，用防水砂浆分两次封闭高出墙面1.0mm～2.0mm，检查是否出现细微裂缝或空鼓。全部螺杆洞的都必须处理且经过专项隐蔽验收。
2、节点部位
(1) 施工缝防水处理
施工缝两边250mm范围内增设防水层一道。
(2) 预埋套管穿墙面防水处理
穿过防水层的管道预理套管，套管中间焊接止水钢板，管道安装完成后，用石棉水泥填实，两端用胶泥密封材料密封，迎水面设附加防水层一道。

(3) 变形缝大样 (4) 水落口防水处理

水落口是屋面的雨水集中的部位，处理不好时，最容易引起渗漏，因此，落水口周围与屋面交接处，应作密封处理，并要求涂膜应伸入落水口内50mm，防止翘边开缝，但落水口构件必须安装牢固。(做法见下图)

(5) 管道穿楼板防水处理

穿过防水层的管道四周找平层应按规范要求施工，与基层交接处预留凹槽，填密封油膏，再将管道四周除锈、打光、然后在管口四周500mm范围内及管面100mm高范围内做911聚氨脂防水附加层一道，增设无纺布增强。
四、质量保证措施
1、 防水工程应选用经东莞市建设局审批合格的防水材料,由具有相应资质的专业施工单位施工，严格施工程序,按施工技术进行外饰面层施工。
2、 所有进场的防水材料，必须有检验合格证、产品检验证。
3、 要确保防水厚度。施工采用分层涂刮均匀，不得出现流淌、堆积，要严格检查取平均值，厚度误差控制在10%。
4、 设专人负责防水涂料或卷材的技术工作，确保涂刮环节或铺贴环节操作质量，发现问题及时处理。
5、 施工完的防水层，表面不得脱落、开裂、起鼓等现象。
6、 节点密封严密，做法符合施工组织设计要求。
五、安全文明施工
1、 在进行高空作业时，应在地面做好安全保护措施，施工人员必须配带安全带。
2、 认真贯彻安全生产防火制度。防水材料是易燃品，要设防火标志，施工现场要建立用火申请制度。
3、 不得在雨天或三级以上大风条件下进行外墙防水施工。

交底人签字：
日 期：
接受人签字：
