洁具安装施工工艺模板.doc

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
工程名称

交底部位

工程编号

日期

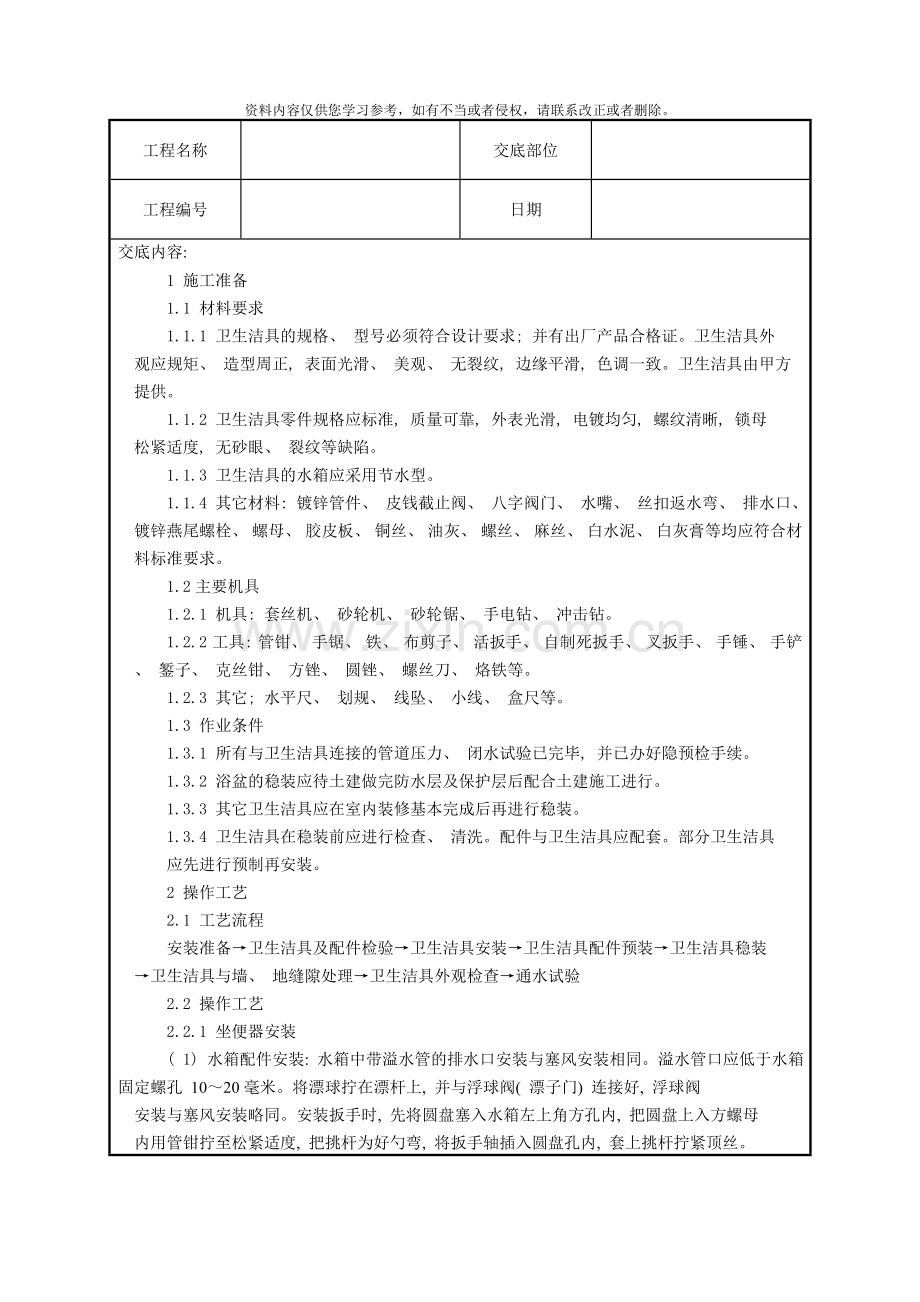

交底内容:
1 施工准备
1.1 材料要求
1.1.1 卫生洁具的规格、 型号必须符合设计要求; 并有出厂产品合格证。卫生洁具外
观应规矩、 造型周正, 表面光滑、 美观、 无裂纹, 边缘平滑, 色调一致。卫生洁具由甲方
提供。
1.1.2 卫生洁具零件规格应标准, 质量可靠, 外表光滑, 电镀均匀, 螺纹清晰, 锁母
松紧适度, 无砂眼、 裂纹等缺陷。
1.1.3 卫生洁具的水箱应采用节水型。
1.1.4 其它材料: 镀锌管件、 皮钱截止阀、 八字阀门、 水嘴、 丝扣返水弯、 排水口、
镀锌燕尾螺栓、 螺母、 胶皮板、 铜丝、 油灰、 螺丝、 麻丝、 白水泥、 白灰膏等均应符合材
料标准要求。
1.2主要机具
1.2.1 机具: 套丝机、 砂轮机、 砂轮锯、 手电钻、 冲击钻。
1.2.2 工具: 管钳、 手锯、 铁、 布剪子、 活扳手、 自制死扳手、 叉扳手、 手锤、 手铲
、 錾子、 克丝钳、 方锉、 圆锉、 螺丝刀、 烙铁等。
1.2.3 其它; 水平尺、 划规、 线坠、 小线、 盒尺等。
1.3 作业条件
1.3.1 所有与卫生洁具连接的管道压力、 闭水试验已完毕, 并已办好隐预检手续。
1.3.2 浴盆的稳装应待土建做完防水层及保护层后配合土建施工进行。
1.3.3 其它卫生洁具应在室内装修基本完成后再进行稳装。
1.3.4 卫生洁具在稳装前应进行检查、 清洗。配件与卫生洁具应配套。部分卫生洁具
应先进行预制再安装。
2 操作工艺
2.1 工艺流程
安装准备→卫生洁具及配件检验→卫生洁具安装→卫生洁具配件预装→卫生洁具稳装
→卫生洁具与墙、 地缝隙处理→卫生洁具外观检查→通水试验
2.2 操作工艺
2.2.1 坐便器安装
( 1) 水箱配件安装: 水箱中带溢水管的排水口安装与塞风安装相同。溢水管口应低于水箱固定螺孔 10～20毫米。将漂球拧在漂杆上, 并与浮球阀( 漂子门) 连接好, 浮球阀
安装与塞风安装略同。安装扳手时, 先将圆盘塞入水箱左上角方孔内, 把圆盘上入方螺母
内用管钳拧至松紧适度, 把挑杆为好勺弯, 将扳手轴插入圆盘孔内, 套上挑杆拧紧顶丝。

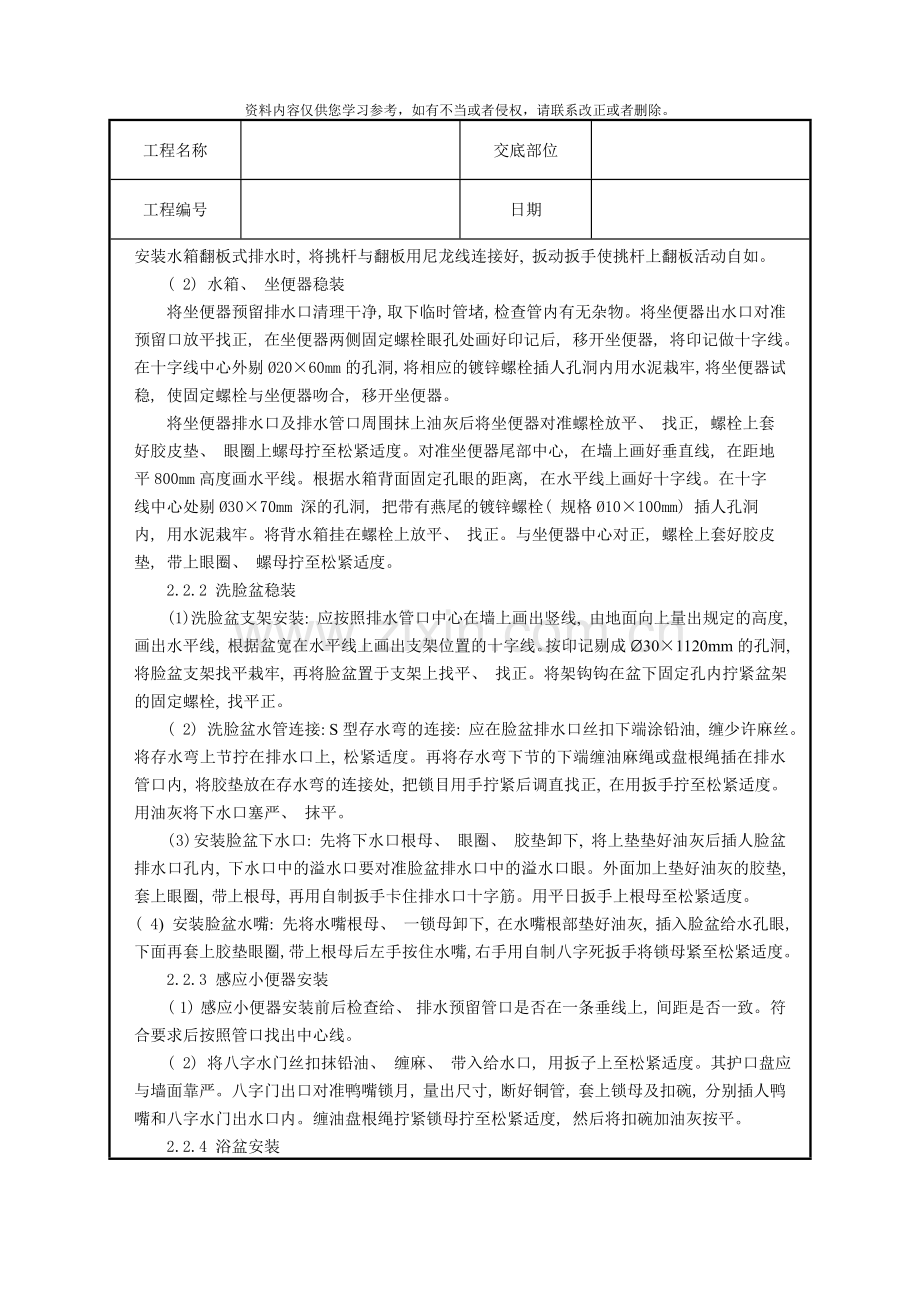

安装水箱翻板式排水时, 将挑杆与翻板用尼龙线连接好, 扳动扳手使挑杆上翻板活动自如。
( 2) 水箱、 坐便器稳装
将坐便器预留排水口清理干净, 取下临时管堵, 检查管内有无杂物。将坐便器出水口对准预留口放平找正, 在坐便器两侧固定螺栓眼孔处画好印记后, 移开坐便器, 将印记做十字线。在十字线中心外剔Ø20×60mm的孔洞, 将相应的镀锌螺栓插人孔洞内用水泥栽牢, 将坐便器试稳, 使固定螺栓与坐便器吻合, 移开坐便器。
将坐便器排水口及排水管口周围抹上油灰后将坐便器对准螺栓放平、 找正, 螺栓上套
好胶皮垫、 眼圈上螺母拧至松紧适度。对准坐便器尾部中心, 在墙上画好垂直线, 在距地
平800mm高度画水平线。根据水箱背面固定孔眼的距离, 在水平线上画好十字线。在十字
线中心处剔Ø30×70mm 深的孔洞, 把带有燕尾的镀锌螺栓( 规格Ø10×100mm) 插人孔洞
内, 用水泥栽牢。将背水箱挂在螺栓上放平、 找正。与坐便器中心对正, 螺栓上套好胶皮
垫, 带上眼圈、 螺母拧至松紧适度。
2.2.2 洗脸盆稳装
( 1) 洗脸盆支架安装: 应按照排水管口中心在墙上画出竖线, 由地面向上量出规定的高度, 画出水平线, 根据盆宽在水平线上画出支架位置的十字线。按印记剔成Ø30×1120mm的孔洞, 将脸盆支架找平栽牢, 再将脸盆置于支架上找平、 找正。将架钩钩在盆下固定孔内拧紧盆架的固定螺栓, 找平正。
( 2) 洗脸盆水管连接: S型存水弯的连接: 应在脸盆排水口丝扣下端涂铅油, 缠少许麻丝。将存水弯上节拧在排水口上, 松紧适度。再将存水弯下节的下端缠油麻绳或盘根绳插在排水管口内, 将胶垫放在存水弯的连接处, 把锁目用手拧紧后调直找正, 在用扳手拧至松紧适度。用油灰将下水口塞严、 抹平。
( 3) 安装脸盆下水口: 先将下水口根母、 眼圈、 胶垫卸下, 将上垫垫好油灰后插人脸盆排水口孔内, 下水口中的溢水口要对准脸盆排水口中的溢水口眼。外面加上垫好油灰的胶垫, 套上眼圈, 带上根母, 再用自制扳手卡住排水口十字筋。用平日扳手上根母至松紧适度。
( 4) 安装脸盆水嘴: 先将水嘴根母、 一锁母卸下, 在水嘴根部垫好油灰, 插入脸盆给水孔眼, 下面再套上胶垫眼圈, 带上根母后左手按住水嘴, 右手用自制八字死扳手将锁母紧至松紧适度。
2.2.3 感应小便器安装
( 1) 感应小便器安装前后检查给、 排水预留管口是否在一条垂线上, 间距是否一致。符合要求后按照管口找出中心线。
( 2) 将八字水门丝扣抹铅油、 缠麻、 带入给水口, 用扳子上至松紧适度。其护口盘应与墙面靠严。八字门出口对准鸭嘴锁月, 量出尺寸, 断好铜管, 套上锁母及扣碗, 分别插人鸭嘴和八字水门出水口内。缠油盘根绳拧紧锁母拧至松紧适度, 然后将扣碗加油灰按平。
2.2.4 浴盆安装
( 1) 浴盆稳装前应将浴盆内表面擦拭干净, 同时检查瓷面是否完好。
( 2) 将浴盆排水三通套在排水横管上, 缠好油盘根绳, 插入三通中口, 拧紧锁母。
( 3) 三通下口装好钢管, 插入排水预留管口内( 铜管下端板边) 。将排水口圆盘下加胶垫、 油灰、 插入浴盆排水孔眼。
( 4) 将溢水管下端套上锁母, 缠上油盘根绳, 插入三通上口对准浴盆溢水孔, 带上锁母。
( 5) 混合水嘴安装: 把混合水嘴转向对丝抹油麻, 带好护口盘, 用自制扳手插入转向对丝内, 分别拧入冷、 热水预留管口, 校好尺寸, 找平, 找正。
2.2.5 淋浴器安装
( 1) 暗装管道先将冷、 热水预留管口加试管找平、 找正。
( 2) 淋浴器锁母外丝丝头出抹麻油。用自制板卡住内筋, 上入弯头或管箍内。再将淋浴器对准锁母外丝, 将锁母拧紧。
( 3) 将固定圆盘上的孔眼找平。画出标记, 卸下淋浴器, 将印记剔成Ø10*40mm的孔眼, 裁好铅皮卷。再将锁母外丝口加垫抹油, 将淋浴器对准锁母外丝口, 用扳手拧至松紧适度。再将固定圆盘与墙面靠严, 孔眼平正, 用木螺丝固定在墙上。
2.2.6 地漏安装
地漏必须设置在防水地面上, 位于排水地面最低点, 水封高度不得小于50mm。排水地面坡度合理且坡向地漏处, 地漏设置于便于检修、 清理的位置, 扣碗及篦子应便于取出。地漏内必须清理干净, 无损坏。
3 质量标准3.1 主控项目
3.1.1 排水栓和地漏的安装位置应平正、 牢固, 低于排水表面, 周边无渗漏, 地漏水封高度不得小于50mm。
检查方法: 试水观察检查。
3.1.2 卫生器具交工前应做灌水和通水试验。
检查方法: 满水后各连接件不渗不漏, 通水试验给、 排水畅通。
3.1.3 卫生器具给水配件应完好无损伤, 接口严密, 启闭部分灵活。
检查方法: 观察及手板检查。
3.1.4 与排水管道连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施, 管道与楼板的结合部位应采取牢固可靠的防渗、 防漏措施。
检查方法: 观察和手板检查。
3.1.5 连接卫生器具的排水管道接口应紧密不漏, 其固定支架、 管卡等支撑位置应正确、 牢固, 与管道的接触应平整。
检查方法: 观察和通水检查。
3.1.6 卫生洁具的型号、 规格、 质量必须符合要求, 卫生洁具排水的出口的连接处必须严密不漏。
检查方法: 检验出厂合格证, 通水检查。
3.1.7 卫生洁具的排水管径和最小坡度, 必须符合设计要求和施工规范的规定。
3.2 一般项目
3.2.1 有饰面的浴盆, 应留有通向浴盆排水口的检修门。
检查方法: 观察检查。
3.2.2 卫生器具的支、 托架必须防腐良好, 安装平整、 牢固, 与器具接触紧密、 平稳。
检查方法: 观察和手板检查。
3.2.3 浴盆软管淋浴器挂钩的高度, 如设计无要求, 应距地面1.8m。
检查方法: 尺量检查。
3.2.4 连接卫生器具的排水管径和最小坡度, 如设计无要求时, 应符合表3.2.4的规定。
3.2.5卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。卫生器具安装高度如设计无要求时, 应符合表3.2.5的规定。3.2.6 卫生器具安装的允许偏差应符合表3.2.6的规定。
连接卫生器具的排水管径和最小坡度 表3.2.4
项次
卫生器具名称
排水管管径( mm)
管道最小坡度( ‰)
1
污水盆( 池)
50
25
2
单、 双格洗涤盆( 池)
50
25
3
洗手盆、 洗脸盆
32～50
20
4
浴盆
50
20
5
淋浴器
50
20
6

高、 低水箱
100
12
6
大便器
自闭式冲洗阀
100
12
拉管式冲洗阀
100
12
7
小便器
手动、 自闭式冲洗阀
40～50
20
自动冲洗水箱
40～50
20
8
化验盆( 无塞)
40～50
25
9
净身器
40～50
20
10
饮水器
20～50
10～25
11
家用洗衣机
50( 软管为30)

4 成品保护
4.1 洁具在搬运和安装时要防止磕碰。稳装后洁具排水口应用防护用品堵好, 以免堵塞或损坏。
4.2 在饰面砖墙面剔孔时, 不得用力过猛, 以免将面层损坏。
4.3安装完后的洁具应加以保护, 防止洁具瓷面受损和整个洁具损坏。
4.4通水试验前检查地漏是否通畅, 分户阀门是否关好。以免漏水使装饰工程受损。
4.5在冬季室内不通暖时, 各种洁具必须将水放净。存水弯应无积水, 以免将洁具和存水弯冻裂。
5 应注意的问题
5.1 蹲便器不平, 左右倾斜
原因: 稳装时, 正面和两侧垫砖不牢, 焦渣填充后, 没有检查, 抹灰后不修理好, 造成蹲便器不平。 卫生器具安装高度 表3.2.5
项次
卫生器具名称
卫生器具安装高度( mm)
备注
1
污水盆( 池)
架空式
居住和
公共建筑
幼儿园
自地面至器具上边缘
2
洗涤盆( 池)
800
500
800
500
3
洗脸盆、 洗手盆( 有塞、 无塞)
800
800
800
50
4
盥洗槽
800
500
5
浴盆
≯520

6
蹲式
大便器
高水位
1800
1800
自台阶面至高水箱底
低水位
900
900
自台阶面至低水箱底
7
坐式
大便器
高水箱
1800
1800
自地面至高水箱底
自地面至低水箱底
低
水
箱
外露排水管式
虹吸喷射式
510
470
370
8
小便器
挂 式
600
450
自地面至台阶面
9
小便槽
200
150
自地面至台阶面
10
大便槽冲洗水箱
≮
—
自台阶面至水箱底
11
化验盆
800
——
自地面至台器具上边缘
5.2 高、 低水箱拉、 板把不灵活
原因: 高、 低水箱内部配件安装时, 三个主要部件在水箱内位置不合理。高水箱进水,
拉把应放在水箱同侧。以免使用时互相干扰。
5.3 坐便器与本水箱中心没对正, 弯管歪扭
原因: 划线不对中, 便器稳装不正或先稳背箱, 后稳便器。
5.4 周围离开地面原因: 下水管口预留过高, 稳装前没修理。
5.5 洁具溢水失灵
原因: 下水口无溢水眼。
5.6 通水之前, 将器具内污物清理干净, 不得借通水之便将污物冲入下水管内, 以免管道堵塞。
卫生器具安装的允许偏差 表3.2.6
项次
项 目
允许偏差( mm)
检验方法
1
坐标
单独器具
10
拉线、 吊线和尺量检查
成排器具
5
2
标高
单独器具
±15
成排器具
±10
3
器具水平度
2
用水平尺和尺量检查
4
器具垂直度
3
吊线和尺量检查

技术负责人: 交底人: 接交人:
