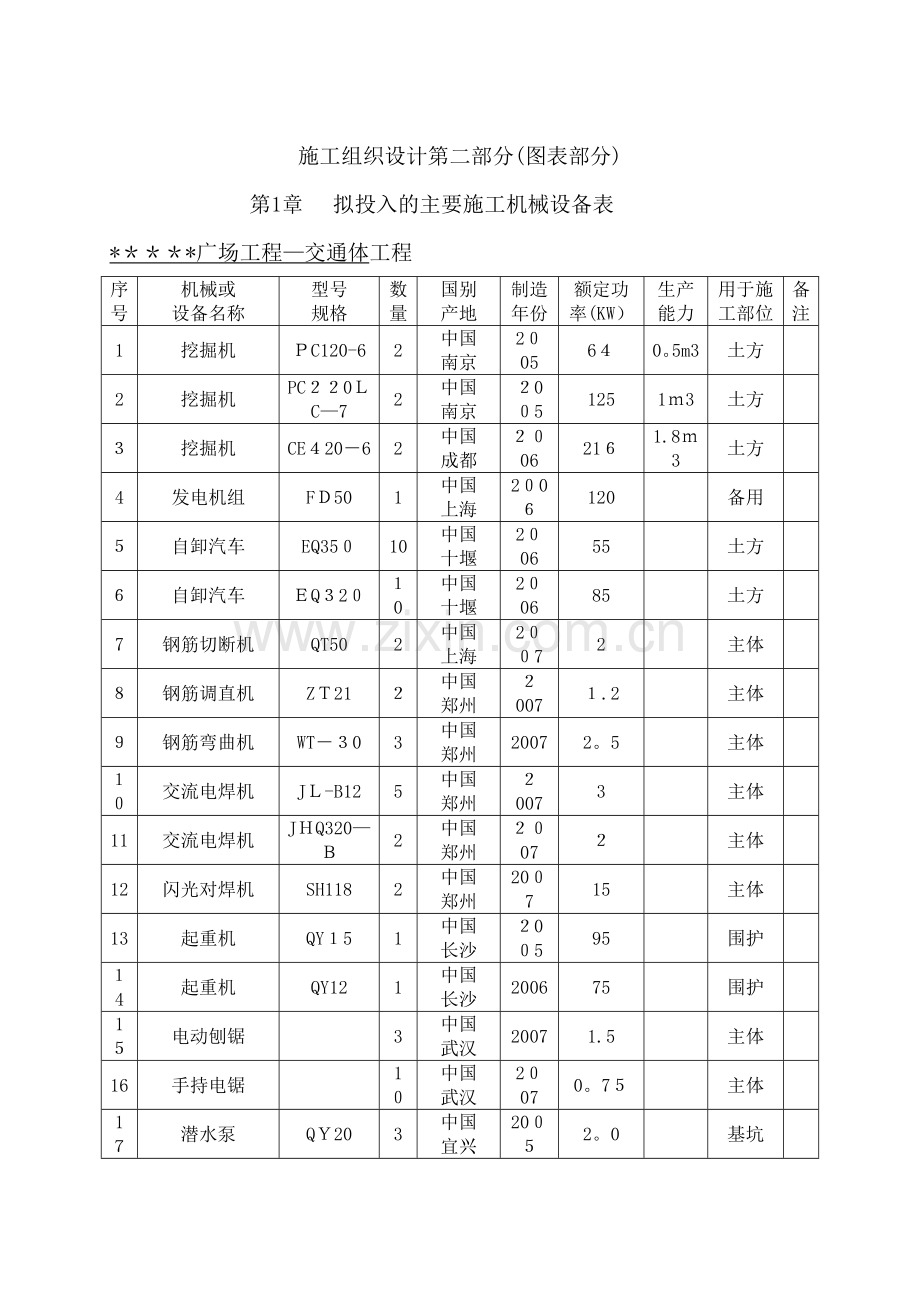

施工组织设计第二部分(图表).doc

施工组织设计第二部分(图表部分)
第1章 拟投入的主要施工机械设备表
*＊＊＊*广场工程—交通体工程
序号
机械或
设备名称
型号
规格
数
量
国别
产地
制造
年份
额定功
率(KW）
生产
能力
用于施
工部位
备
注
1
挖掘机
ＰC120-6
2
中国
南京
2０05
6４
0。5m3
土方

2
挖掘机
PC２２0ＬC—7
2
中国
南京
２0０5
125
1ｍ3
土方

３
挖掘机
CE４20－6
2
中国
成都
２０06
21６
1.8ｍ3
土方

4
发电机组
FＤ50
1
中国
上海
2０0６
120

备用

５
自卸汽车
EQ35０
10
中国
十堰
2０06
55

土方

６
自卸汽车
ＥQ３2０
１0
中国
十堰
2０06
85

土方

7
钢筋切断机
QT50
2
中国
上海
2００7
2

主体

８
钢筋调直机
ZＴ21
２
中国
郑州
２007
１.2

主体

９
钢筋弯曲机
WT－３0
3
中国
郑州
2007
2。5

主体

１０
交流电焊机
JＬ-B12
5
中国
郑州
２007
3

主体

11
交流电焊机
JＨQ320—Ｂ
2
中国
郑州
２０07
２

主体

12
闪光对焊机
SH118
2
中国
郑州
20０7
15

主体

13
起重机
QY１5
1
中国
长沙
２0０5
95

围护

１4
起重机
QY12
1
中国
长沙
2006
75

围护

1５
电动刨锯

3
中国
武汉
2007
1.5

主体

16
手持电锯

1０
中国
武汉
2０07
0。7５

主体

1７
潜水泵
QＹ20
3
中国
宜兴
20０５
2。0

基坑

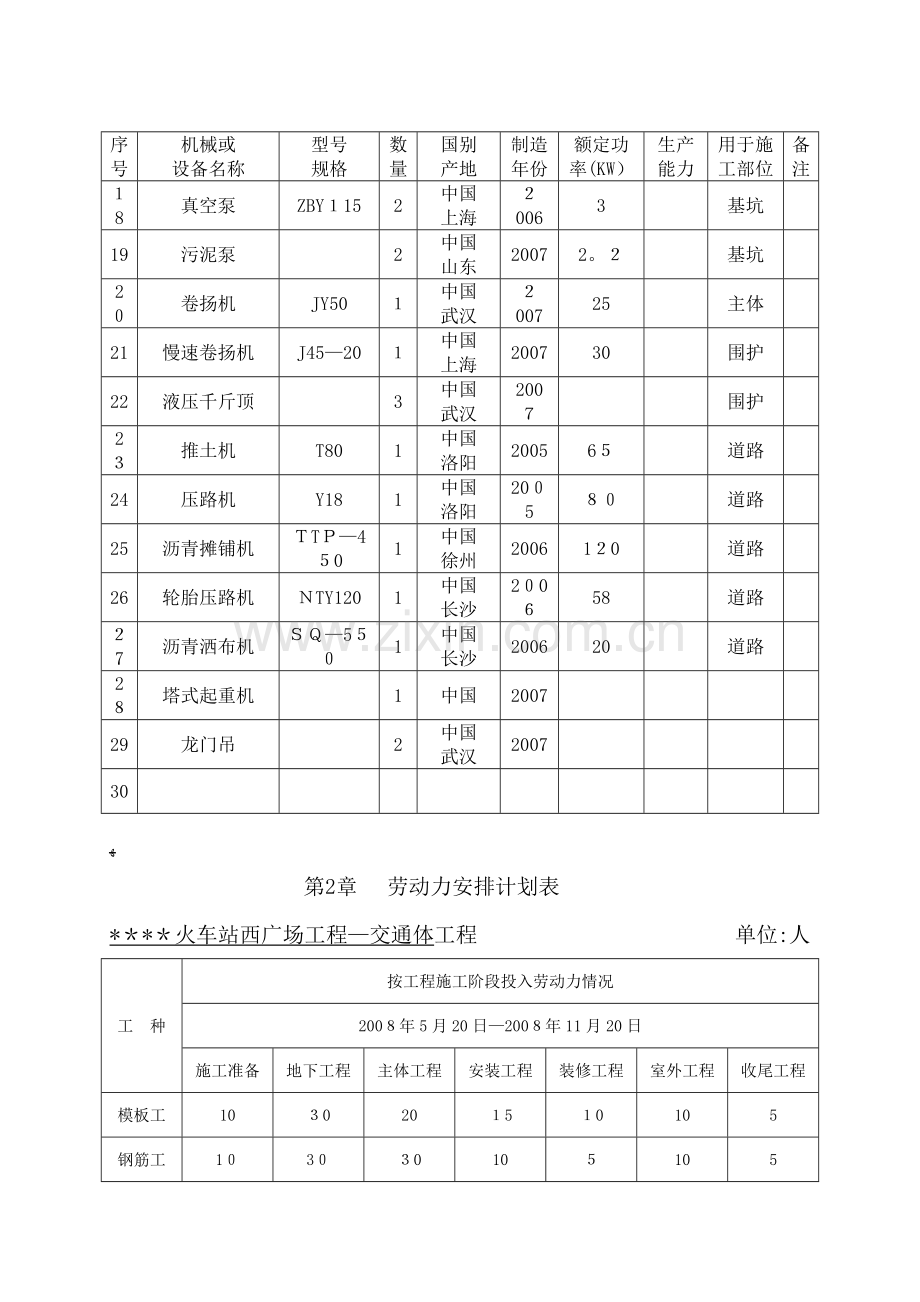

序号
机械或
设备名称
型号
规格
数
量
国别
产地
制造
年份
额定功
率(KW）
生产
能力
用于施
工部位
备
注
１8
真空泵
ZBY１15
2
中国
上海
２006
3

基坑

19
污泥泵

2
中国
山东
2007
2。２

基坑

2０
卷扬机
JY50
１
中国
武汉
２007
25

主体

21
慢速卷扬机
J45—20
１
中国
上海
2007
30

围护

22
液压千斤顶

3
中国
武汉
200７

围护

2３
推土机
T80
1
中国
洛阳
2005
6５

道路

24
压路机
Y18
1
中国
洛阳
20０5
８０

道路

25
沥青摊铺机
ＴTＰ—4５0
1
中国
徐州
2006
1２0

道路

26
轮胎压路机
ＮTY120
1
中国
长沙
2０0６
58

道路

２7
沥青洒布机
ＳＱ—5５０
1
中国
长沙
2006
20

道路

2８
塔式起重机

1
中国
2007

29
龙门吊

2
中国
武汉
2007

30

ﻬ
第2章 劳动力安排计划表
*＊*＊火车站西广场工程—交通体工程　 　 　　 　 　 　单位:人
工 种
按工程施工阶段投入劳动力情况
200８年5月20日—200８年11月20日
施工准备
地下工程
主体工程
安装工程
装修工程
室外工程
收尾工程
模板工
10
３0
20
１5
１0
10
5
钢筋工
1０
3０
３0
10
５
10
5
防水工
5
2０
10
１0
20
15
0
机操工
５
30
1５
15
5
10
２
起重工
２
3
８
3
3
3
１
泥　 工
1０
30
30
15
４0

１0
砼 工
10
30
30
１0
1０
15
5
水电工
3
3
3
3
３
３
２
电焊工
2
3
3
1０
３
3
1
安装工
５
35
3５
55
１0
5
5
普 　工
10
20
2０
２０
20
2０
10
油漆工
5
10
10
15
３０
1０
5
装修工

修理工

合计
77
２４4
214
１8１
159
56
51

第3章 计划开、竣工日期和施工进度网络图、横道图
(略)
第4章 施工总平面布置图

第5章 临时用地表
****火车站西广场工程－交通体工程
用途
面积(ｍ2）
位置
需用时间
办公用房
3０0
详见平面图
08年5月—0８年11月
职工宿舍用房
１500
详见平面图
08年5月－08年１1月
食堂
80
详见平面图
0８年5月－08年11月
会议室兼职
娱乐活动
6０
详见平面图
08年5月—０８年1１月
厕所
２０
详见平面图
08年5月－０8年11月
澡堂
２0
详见平面图
08年5月—0８年11月
库房
100
详见平面图
08年5月—０8年１１月
门卫
10
详见平面图
08年5月—0８年１１月
材料堆放场地
2000
详见平面图
０8年5月-０8年11月
钢筋加工车间
150
详见平面图
08年5月-08年１1月
模板加工车间
15０
详见平面图
08年5月-08年1１月
合计
4390

第6章 主要材料采购计划表
＊＊**火车站西广场工程—交通体工程
序号
材料名称
单位
数量
计划进场时间
1
钢材
t
8３00
根据施工进度计划安排
2
水泥砼
m３
18000
根据施工进度计划安排
3
沥青砼
m2
１200
根据施工进度计划安排
4
水泥
ｔ
3０00
根据施工进度计划安排
5
加气块
m3
6５0
根据施工进度计划安排
6
灰砂砖
m3
150
根据施工进度计划安排
７
防水卷材
ｍ2
5400
根据施工进度计划安排
8
防水涂料
ｍ2
３50０
根据施工进度计划安排
9
石材
m2
5000
根据施工进度计划安排
10
玻璃
ｍ2
1５00
根据施工进度计划安排

ﻬ
第7章 技术装备物资计划表
＊***火车站西广场工程—交通体工程
序号
名称及型号
单位
数量
计划进场时间
１
全站仪
台
2
20０8—5—20
2
经纬仪
台
２
20０8—5—20
3
水准仪
台
3
2０08—5—20
4
１0０m钢卷尺
副
３
２008-5-2０
5
5０ｍ钢卷尺
副
3
200８-5—２0
6
５ m钢卷尺
副
10
2008-５－20
7
砼试模
组
6
20０8－5—20
8
砂浆试模
组
６
2008-5—20
9
坍落度桶
只
2
200８—５-２0
10
电子游标卡尺
副
3
２008—５—２0
1１
砌体检查套件
套
3
2008—５—20
