海南某旅游度假区污水管线施工组织设计.doc

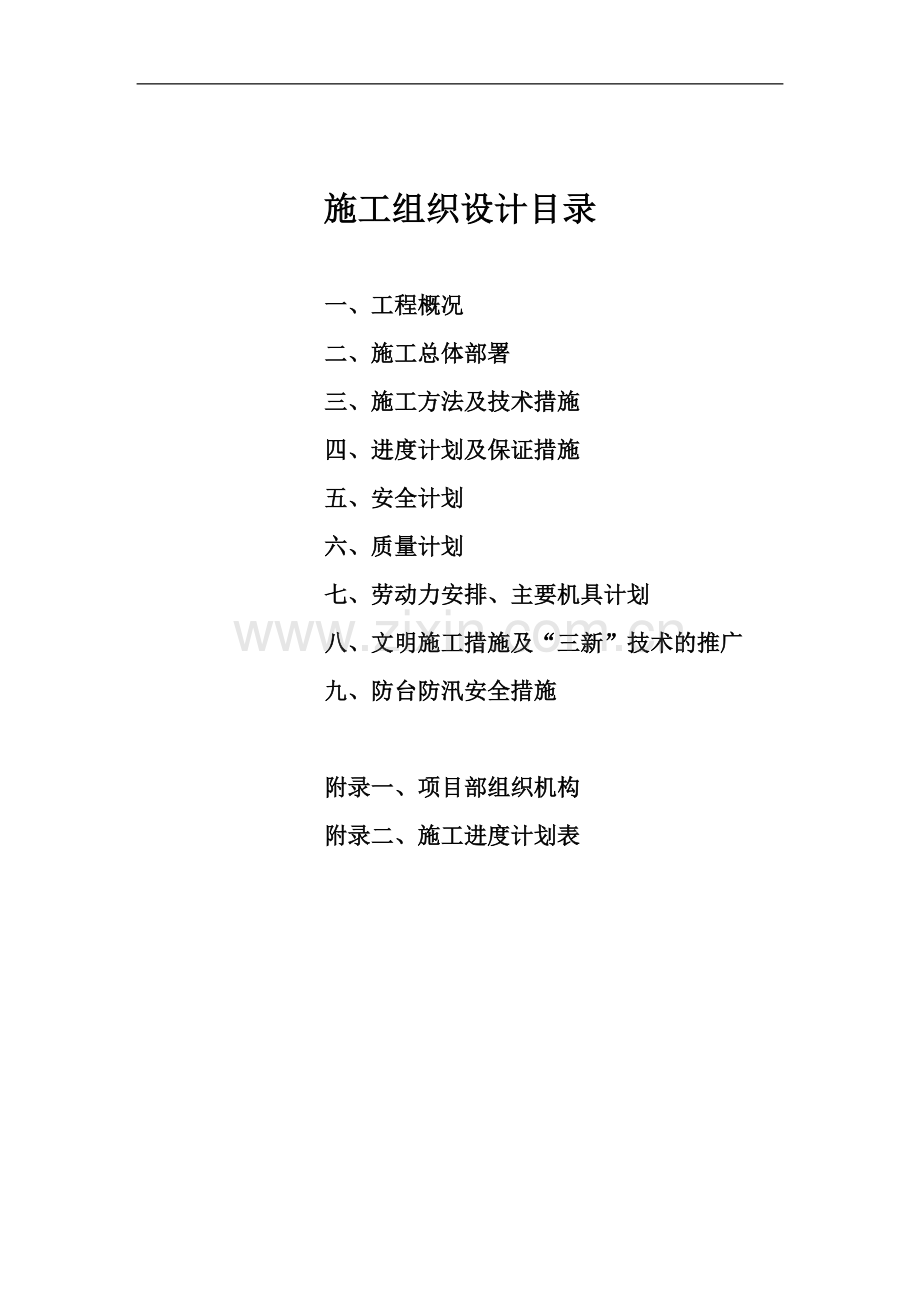

施工组织设计目录

一、工程概况
二、施工总体部署
三、施工方法及技术措施
四、进度计划及保证措施
五、安全计划
六、质量计划
七、劳动力安排、主要机具计划
八、文明施工措施及“三新”技术的推广
九、防台防汛安全措施

附录一、项目部组织机构
附录二、施工进度计划表

一、 工程概况
污水管线是博鳌旅游度假区首先开工的项目，同时也是一项非常重要的工程。该管线总长共计820米，其中DN400污水管459米，DN600污水管361米。DN600污水管是一项改造工程，先拆除原先的DN400污水管，在原有的基础上施工。
二、 施工总体部署
我公司为优质快速地完成本工程，特聘任技术水平较高、施工经验丰富的优秀人才组成项目领导班子，组织技术水平好、突击能力强的施工队伍，制定严格有效的岗位责任制，本着以质量求生存、以效益求发展的信念，严格管理、精心施工，为海南人民做贡献。
1、项目部组织机构（见附录）
2、为了加强现场施工材料的管理，现场设料站1个，位于生活区旁边。为了适应该地区道路特点，便于往施工现场运料，料站配手扶拖车四辆。
3、现场临时用水主要包括施工用水和生活用水两部分，其中施工用水主要包括浇注混凝土，养护等，从临时水管道接用。生活用水主要从自来水管引水。
4、现场临时用电，综合考虑整体工程临时用电功率为40KW，从施工现场临时变压器接。
三、施工方法及技术措施
1、 施工工艺流程

沟槽开挖→基础处理→支模板→“四合一”稳管→养护→拆模板→ 砌检查井→闭水→还土
2、 施工方法及主要技术措施
⑴ 挖槽、基础处理
开槽采用挖机开挖，测量员随时测量，每10米测一次，严禁超挖。跟槽人员随时清理槽底。因土质为沙土和沙，如挖槽过深，适当考虑做支撑。松软地方还要考虑夯实处理。沟槽断面如图所示。

⑵ “四合一”施工法
① 施工程序
验槽→支模→下管→排管→四合一施工→养护
② 支模、排管施工要点
A、“四合一”施工，根据操作需要，第一次支模为略高于平基或90°基础高度，由于在模板上滚运和放置管子，模板安装应特别牢固。模板材料使用15cm*90cm条形钢模板，模板内部可用支杆临时支撑，外面应支牢，防止安管时走动，一般可采用靠模板外侧钉铁钎的方法。
B、 管子下至沟内，利用模板做为导木，在槽内滚过至安管地点，
然后将管子顺排在一侧钢模板上，使管子重心落在模板上，倚在槽壁上，要比较容易滚入模板内，槽宽不够时，要先修坡，再将管子靠坡放稳，并将管子洗刷干净。
③ “四合一”施工
A、 平基：灌筑平基混凝土时，一般应使混凝面高出平基面2—4cm（视管径大小而定）并进行捣固，管径400mm的，可将管座混凝土与平基一次灌齐，并将混凝土作成弧形。混凝土的坍落度一般采用2—4cm，应按管径大小和地基吸水程度适当调整。靠管口部位应铺适量与混凝土同强度等级的水泥沙浆，使基础与管口部位粘接良好。
B、 稳管：将管子从模板上移至混凝土面，轻轻揉动，将管子揉至设计高程（一般掌握高1—2cm，以备稳下一节时又稍有下沉），同时注意保持对口和中心线位置的准确。如管子下沉过多，超过质量要求时，应将管子撬起，补填混凝土或砂浆，重新揉至设计高程。
C、 管座：管子安好后，马上支搭管座模板，浇筑两侧管座混凝土，认真捣固管座两侧三角区，补填对口砂浆，抹平管座两肩。如管道接口采用钢丝网水泥砂浆抹带时，捣固混凝土应注意保持钢丝网位置的正确。应配合勾捻相应的管内缝，因为管径在600mm以下，由于无法进行管内勾缝，可用麻带球或其他工具在管内来回拖动，将管口处的砂浆拉平。
D、抹带

管座混凝土浇筑完毕，立即进行抹带，使带和管座结合成一体，随后勾捻内缝，抹带与稳管至少相隔2—3节管，以免稳管时不小心碰撞管子，影响接口的质量。
抹带接口操作要点：
1、 抹带
⑴ 抹带前将管口及管带覆盖到的管外皮洗刷干净，并刷水泥浆一道；
⑵ 抹第一层砂浆（卧底砂浆）时，应注意找正使管缝居中，厚度约为带厚1/3，并压实使之与管壁粘结牢固，在表面划成线槽，以利于与第二层结合（管径400mm以内者，抹带可一次完成；
⑶ 待第一层砂浆初凝（漆亮）后抹第二层，用弧形抹子捋压成形，初凝后再用抹子赶光压实；
⑷ 带、基相接处（如基础混凝土已硬化需凿毛洗净、刷素水泥浆）三角灰要坐实。
2、养护：
管带抹好后，立即用湿纸带覆盖上，并铺以草袋或草帘，3—4h后，要洒水养护，避免产生裂缝与脱落现象。
3、检查井的砌筑
⑴ 流槽
检查井的流槽应在井壁砌到管顶以下既行砌筑，表面用沙浆分层抹光。

⑵ 踏步和脚窝
井室内的踏步和脚窝应随砌随安，其尺寸应符合设计规定。踏步和脚窝未达到设计强度时不能踩踏。
⑶ 收口
当需收口时，四面收紧，每次收进应不超过30厘米。
⑷ 拱券
DN400检查井接入DN600管时，管顶应砌券加固。
⑸ 井室、井筒
砌筑检查井的井室、井筒内壁应用原浆勾缝。井室内有抹面要求，内壁抹面应分层压实。
⑹ 井外填土
检查井砌筑应边砌边回填土，每层高不宜超过30厘米。
4、 闭水实验
⑴ 注水浸泡
管道两端管堵用砖砌筑，养护3~4天达到强度，再向水段检查井内注水，闭水实验的水位应为实验段上游管内顶以上2米，如井高不足2米，将水灌至上游井口高度。注水后检查有无严重漏水。1~2天后进行闭水实验。
⑵ 闭水实验
将水灌至规定的水位，开始记录，对渗水量的测定时间，不少于30分钟。根据井内水面的下降计算渗水量，渗水量不超过规定的允许渗水量既为合格。

四、进度计划及保证措施
1、 该污水管道工程及其他管道工程都是应该首先完成，只有这些预埋工程完成，其他工程才能开工，所以任务迫切，应缩短工期。该工程工期定位一个月。施工进度计划表见附录。
2、保证措施
为保证该工程按期完工，组织技术好，操作熟练的施工人员及良好的施工设备，制定强有利的进度保证措施，严格按施工进度计划执行，在施工期间，根据工序流程制定细致合理可行的周计划，从领导班子到施工队按部就班，严抓落实，以保工程顺利完成。
五、安全计划
1、 实行项目经理负责制，项目经理全面负责工程安全工作，保证安全达标，重大事故率为零。
2、 编制详细的安全操作细则，组建安全管理体制，并由项目经理指定专人负责工程现场安全工作。
3、 进场施工人员必须接受安全教育，并进行班前教育。
4、 关键部位的施工必须由技术人员编制方案，经审批后方可严格按此方案施工操作。
5、 编制可操作性强的安全工作奖惩条例，严格按照条款奖好罚劣。
六、质量计划
1、 质量目标：确保各施工段各部位一次检验合格率100%创优质工程。

2、质量标准：认真执行国家有关施工验收规范的规定。
3、质量责任制
①. 实行项目经理全面负责质量工作的制度。
②. 明确规定有关部门及各级人员的质量职责，任务和权限。
③. 制定以质量责任制为主要内容的考核办法。
4、 实施措施
①. 实施全面质量管理（TQC）及专业施工。
②. 编制施工组织设计及各工序的施工技术措施并报甲方同意。
③. 质量教育，提高施工人员、工人的责任感及全员质量意识。
七、劳动力安排、主要机具计划
1、 劳动力安排见下表
2、主要机具计划
现场主要设备包括搅拌机5台、震捣棒10条、推土机2台,装载机1台、挖土机1台、汽车（5T）2辆、电焊机2台、手扶拖车10辆、蛙夯5台、压路机1台、打压泵1台、柴油泵、潜水泵10台 。
八、文明施工措施及“三新”技术的推广
1、 加强全体职工文明施工的培训和教育，使每位职工都有较高文明施工的意识，较强的责任感和集体荣誉感。
2、 污水管线工程各段施工现场布置及施工措施的制定必须体现文明施工特点。
3、 施工现场材料应码放整齐，不得占用道路，不得紧挨电线杆。
4、 施工完毕及时清理现场，将剩余材料运回料站。
5、 水泥、石灰以及其它易飞扬的颗粒散种，材料应安排在库内存放或严密遮盖，运输时要防止遗撒、飞扬，卸运时要采取有效措施，减少扬尘。
6、 食堂排水应经处理排放。
7、 临时生活应设置的厕所要有专人清扫。
8、 设垃圾存放池，各种垃圾放至存放池池内，定期补运或深埋处理。
9、 搞好施工人员的技术培训，经常有目的地进行技术练兵和技术比武，积极推广“三新”技术，结合本工程具体情况，对新工艺、新技术、新方法宜优先采用。
九、防台防汛安全措施
本地区5—10月易有台风暴雨出现，为保证施工安全及造成不必要的损失，我公司特组建了防汛工作小组，依据天气预报信息，作好防台防汛组织工作，做好全体施工人员的安全思想工作，准备充足抢险设备，确保防汛防台措施行之有效。
