现浇混凝土外墙外保温施工方案
一、工程概况

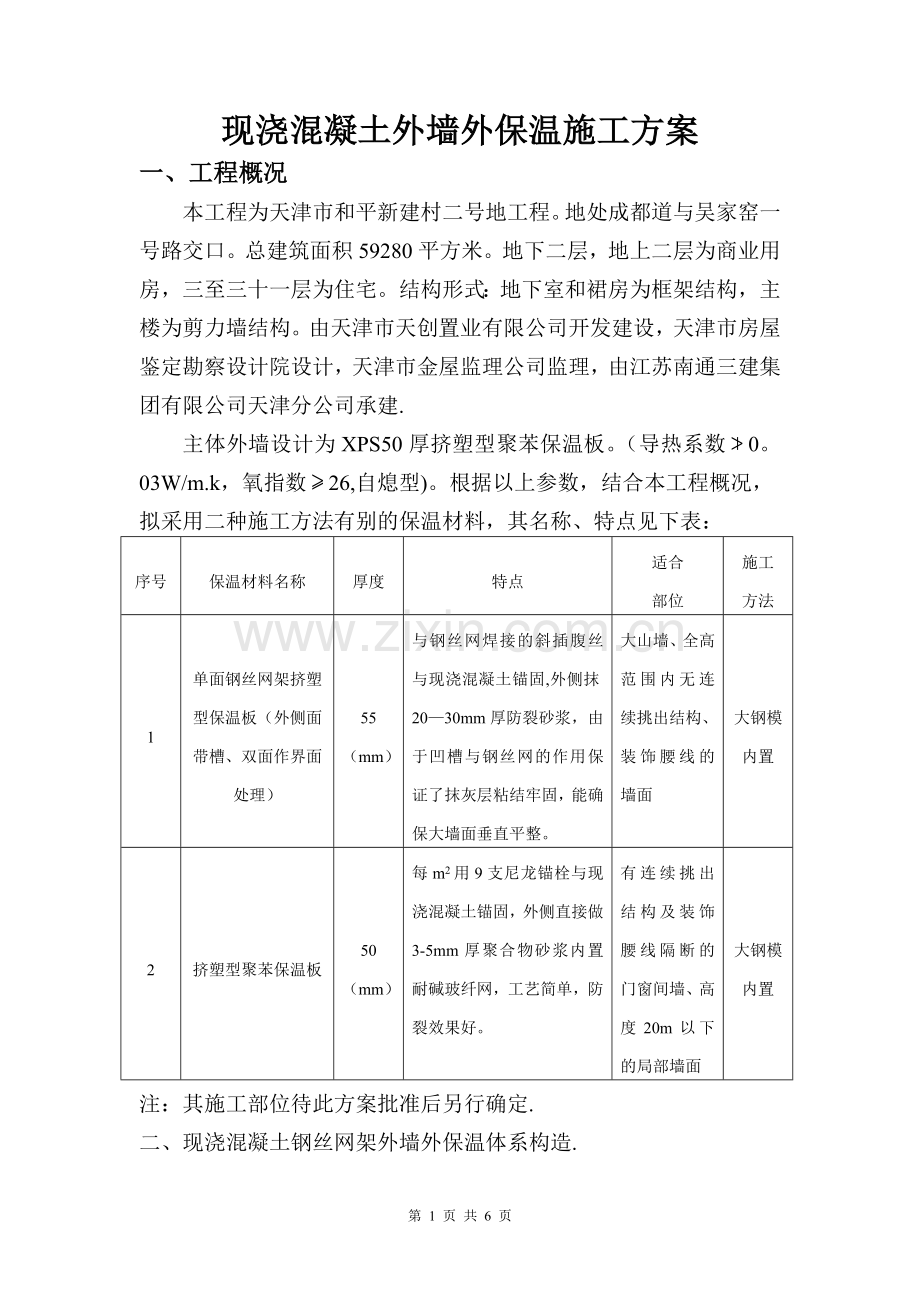

本工程为天津市和平新建村二号地工程。地处成都道与吴家窑一号路交口。总建筑面积59280平方米。地下二层，地上二层为商业用房，三至三十一层为住宅。结构形式：地下室和裙房为框架结构，主楼为剪力墙结构。由天津市天创置业有限公司开发建设，天津市房屋鉴定勘察设计院设计，天津市金屋监理公司监理，由江苏南通三建集团有限公司天津分公司承建.
主体外墙设计为XPS50厚挤塑型聚苯保温板。（导热系数≯0。03W/m.k，氧指数≥26,自熄型)。根据以上参数，结合本工程概况，
拟采用二种施工方法有别的保温材料，其名称、特点见下表：
序号
保温材料名称
厚度
特点
适合
部位
施工 方法
1
单面钢丝网架挤塑型保温板（外侧面带槽、双面作界面处理）
55
（mm）
与钢丝网焊接的斜插腹丝与现浇混凝土锚固,外侧抹20—30mm厚防裂砂浆，由于凹槽与钢丝网的作用保证了抹灰层粘结牢固，能确保大墙面垂直平整。
大山墙、全高范围内无连续挑出结构、装饰腰线的墙面
大钢模内置
2
挤塑型聚苯保温板
50
（mm）
每m2用9支尼龙锚栓与现浇混凝土锚固，外侧直接做3-5mm厚聚合物砂浆内置耐碱玻纤网，工艺简单，防裂效果好。
有连续挑出结构及装饰腰线隔断的门窗间墙、高度20m以下的局部墙面
大钢模内置
注：其施工部位待此方案批准后另行确定.
二、现浇混凝土钢丝网架外墙外保温体系构造.

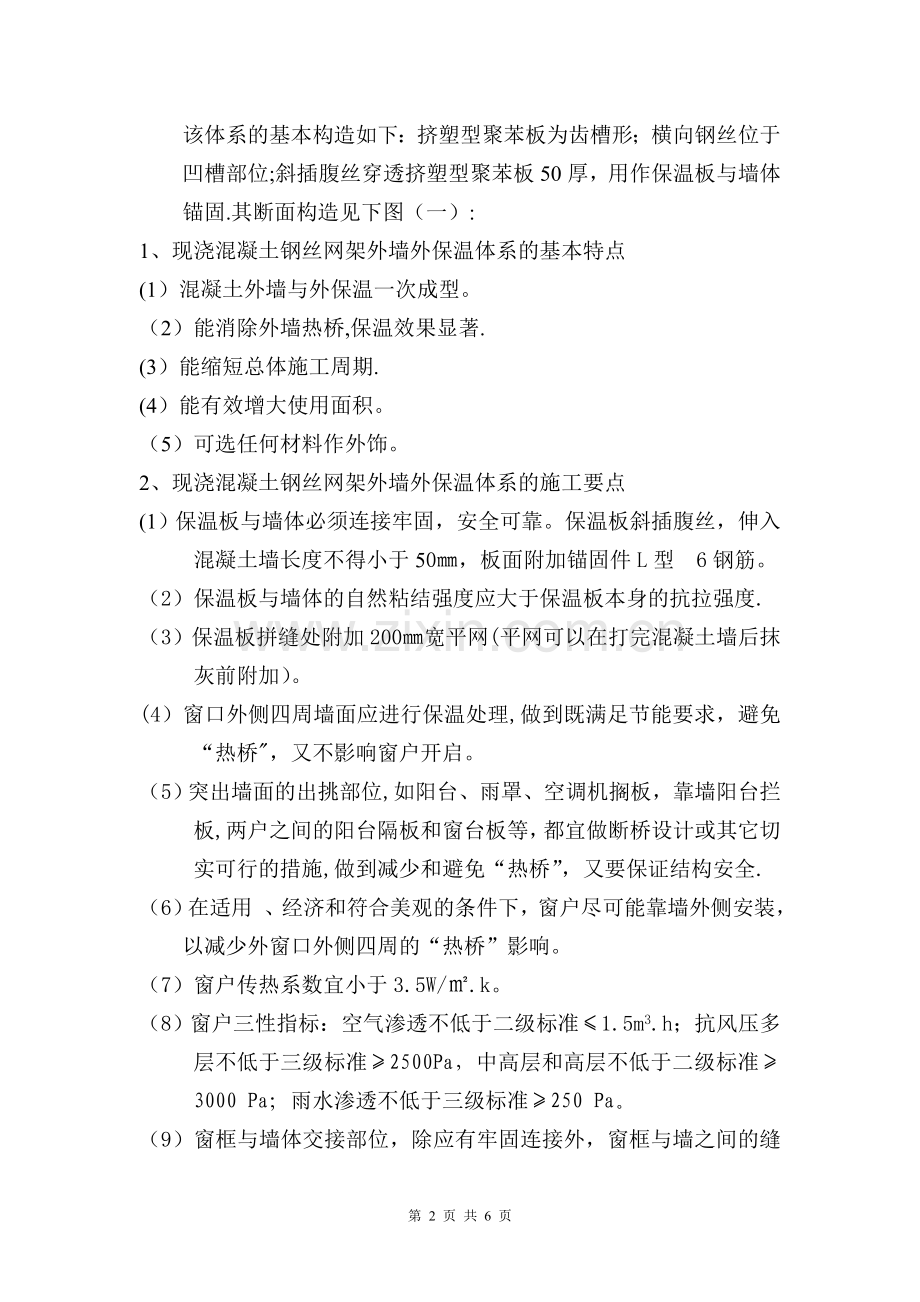

该体系的基本构造如下：挤塑型聚苯板为齿槽形；横向钢丝位于凹槽部位;斜插腹丝穿透挤塑型聚苯板50厚，用作保温板与墙体锚固.其断面构造见下图（一）:
1、现浇混凝土钢丝网架外墙外保温体系的基本特点
(1）混凝土外墙与外保温一次成型。
（2）能消除外墙热桥,保温效果显著.
(3）能缩短总体施工周期.
(4）能有效增大使用面积。
（5）可选任何材料作外饰。
2、现浇混凝土钢丝网架外墙外保温体系的施工要点
(1）保温板与墙体必须连接牢固，安全可靠。保温板斜插腹丝，伸入混凝土墙长度不得小于50㎜，板面附加锚固件L型6钢筋。
（2）保温板与墙体的自然粘结强度应大于保温板本身的抗拉强度.
（3）保温板拼缝处附加200㎜宽平网(平网可以在打完混凝土墙后抹灰前附加）。
(4）窗口外侧四周墙面应进行保温处理,做到既满足节能要求，避免“热桥"，又不影响窗户开启。
（5）突出墙面的出挑部位,如阳台、雨罩、空调机搁板，靠墙阳台拦板,两户之间的阳台隔板和窗台板等，都宜做断桥设计或其它切实可行的措施,做到减少和避免“热桥”，又要保证结构安全.
（6）在适用 、经济和符合美观的条件下，窗户尽可能靠墙外侧安装，以减少外窗口外侧四周的“热桥”影响。
（7）窗户传热系数宜小于3.5W/㎡.k。
（8）窗户三性指标：空气渗透不低于二级标准≤1.5m3.h；抗风压多层不低于三级标准≥2500Pa，中高层和高层不低于二级标准≥3000 Pa；雨水渗透不低于三级标准≥250 Pa。
（9）窗框与墙体交接部位，除应有牢固连接外，窗框与墙之间的缝隙不得采用普通水泥砂浆填塞，应采用保温材料，窗框四周抹灰层与窗框之间的界面宜用嵌缝油膏密封，以免在两种不同材料的界面处开裂和提高围护结构的热工性能。
（10）为防止保温板在拼缝处、门窗四角开裂，应增加连接网片和角网，连接网片尺寸200宽，门窗四角网片尺寸为200×400㎜，与门窗洞口成45度布置,阴阳角附加90度角网。
（11)为避免外墙表面面积过大而引起不规则裂缝，在适当位置留设横竖装饰缝,装饰缝的做法见图一，位置按图纸立面图留置。
（12）抹灰层平均总厚度不宜大于30㎜（从保温板凸槽上表面起始)，内掺防裂剂，外墙外保温板表面完成水泥砂浆抹灰层后，在外表抹3—5㎜的聚合物水泥砂浆面层,内置防裂网。装饰面层涂料宜采用弹性涂料。
4、施工准备
（1)熟悉各方提供的有关图纸资料，参阅有关施工工艺，做好内业.
（2）了解材料性能，掌握施工要领，明确施工顺序。
(3）钢丝网架保温板，采用XPS55厚挤塑型聚苯保温板,其材料性能应符合《钢丝网架挤塑型聚苯乙烯板》（JC623—1996）的各项性能指标，见表一。规格尺寸允许偏差见表二。
表一 钢丝网架保温板质量要求
序号
项目
质量要求
1
外观
保温板正面有梯形凹凸槽,槽中距约为50㎜,板正反面及钢丝均匀喷涂界面剂
2
焊点强度
抗拉力≥330N，无过烧现象
3
焊点质量
网片漏焊脱焊率≤8％，且不应集中在一处。板端200㎜区段内的焊点不允许脱焊虚焊，斜插丝脱焊点≤3%
4
钢丝挑头
网边挑头长度≤6㎜,插丝挑头≤5㎜,穿透挤塑型聚苯板挑头≥30㎜。
5
挤塑型聚苯板对接
≤3000㎜长板中聚苯板对接不得多于两处,且对接粘牢无缝。
6
质量
≤4Kg/㎡
表二 钢丝网架保温板规格尺寸允许偏差
序号
项目
允许偏差
1
长
±10
2
宽
±５
3
厚(含钢网）
±３
4
两对角线差
≤10
（4）保温板与墙体连接材料：L型6钢筋，平直长度L=150㎜、弯钩50㎜，其穿过保温板部分防锈漆两道。
（5）聚合物抗裂砂浆材料:普通硅酸盐水泥Ｐ0 32.5，中砂,抗裂剂，干粉料或聚合物乳液，耐碱型玻纤网格布.
（6）其他材料：聚苯颗粒保温浆料、泡沫塑料棒、塑料滴水线槽、分格条和嵌缝油膏等。
（7）机具准备:电热丝、接触式调压器、盒尺、墨斗、砂浆搅拌机、抹灰工具、检测工具等。
5、本做法施工工艺流程如下：
外饰面
砼墙体检验
外墙外保温板抹灰
砼养护
砼浇注
模板拆除
模板安装
外墙外保温安装
钢筋绑扎

（1)钢筋绑扎
a钢筋须有出厂证明及复试报告。
b靠近保温板的墙体横向分布筋应弯成L形，因直筋易于戳破保温板。
c绑扎钢筋时严禁碰撞预埋件，若碰动时应按设计位置重新固定牢固。
d钢筋定位钢筋伸进保温板内，兼做顶模撑，以控制截面。
（2）外墙外保温安装
a内、外墙钢筋绑扎经验收合格后，方可进行保温板安装。
b按照设计所要求的墙体厚度在地板上弹墙厚线，以确定外墙厚度尺寸。 同时按图二位置在外墙钢筋外侧绑扎保护层砂浆垫块,每块板内不少于6块,砂浆垫块如下图（二）：
c拼装保温板：保温板就位后，将Ｌ形钢筋按垫块位置穿过保温板与墙体钢筋绑扎牢固.保温板拼缝处用胶粘接.
d保温板安装时及时清理碎片，防止泡沫碎片堆积在墙根处。
e门窗洞处容易漏浆，需粘贴双面海面条.
f洞口砌块处后置保温板安装如图（三）:
6、后浇构件做法
（1）阳台拦板做法见下图(四):
（7）、悬挑构件做法见下图（五）：（与楼层标高一致的构件随内平台一起浇筑）
7、外墙外保温板板面抹灰
（1）抹灰前准备：凡保温板有余浆与板面结合不好，如有疏松空鼓现象者均应清除干净、无灰尘、油渍和污垢。绑扎阴阳角、窗口四角及接缝加强网。
（2）原材料
水泥：普通硅酸盐水泥Ｐ0 32.5；砂子:中砂,含泥量≤1%；水泥砂浆比1：3，并按水泥重量的1%参入防裂剂.要求其收缩值≤1%。
（3）抹灰
A、板面及钢丝上界面剂如有缺损,应修补，要求均匀一致，不得露底。
B、抹灰层之间及抹灰层与保温板之间必须粘接牢固,无脱层、空鼓现象。凹槽内砂浆饱满，并全面包裹住横向钢丝，抹灰层表面应光滑洁净，接搓平整,线条须垂直、清晰。
C、抹灰分底层和面层，分层抹灰待底层抹灰初凝后方可进行面层抹灰,每层抹灰厚度不大于10㎜,总厚度不宜大于30㎜(从保温板凸槽表面起始），每层抹完后均需养护，可洒水或喷养护剂。
D、分格条宽度、深度要均匀一致，平整光滑横平竖直,棱角整齐，滴水线、流水槽坡向要正确、顺直，槽宽和深度不小于10㎜。
E、抹灰完成后，在常温下24小时后表面平整无裂纹即可在面层抹2—3㎜聚合物水泥砂浆防裂层，内置玻纤防裂网，涂料宜采用弹性涂料，但应考虑腻子、涂料和聚合物水泥砂浆防裂层三者的相容性.
8、成品保护措施
(1）抹完水泥砂浆面层后的保温墙体,不得随意开凿孔洞，如确有开洞需要，如安装物件等，应在砂浆达到设计强度后方可进行，待安装物体完毕后修补洞口。
(2）拆架子时应防止撞击已装修好的墙面，门窗洞口、边、角、垛处应采取防护措施。其他作业也不得污染墙面,严禁踩踏窗台。
(三）、不带钢丝网的挤塑型聚苯板构造
1、 断面构造见图（六）
2、锚栓布置见图（七)
3、材料性能指标、安装方法、施工工艺、注意要点均同钢丝网架外墙外保温体系（外侧不作抹灰层）。
4、砌块处后置时采取抹灰层面粘贴的方法。
