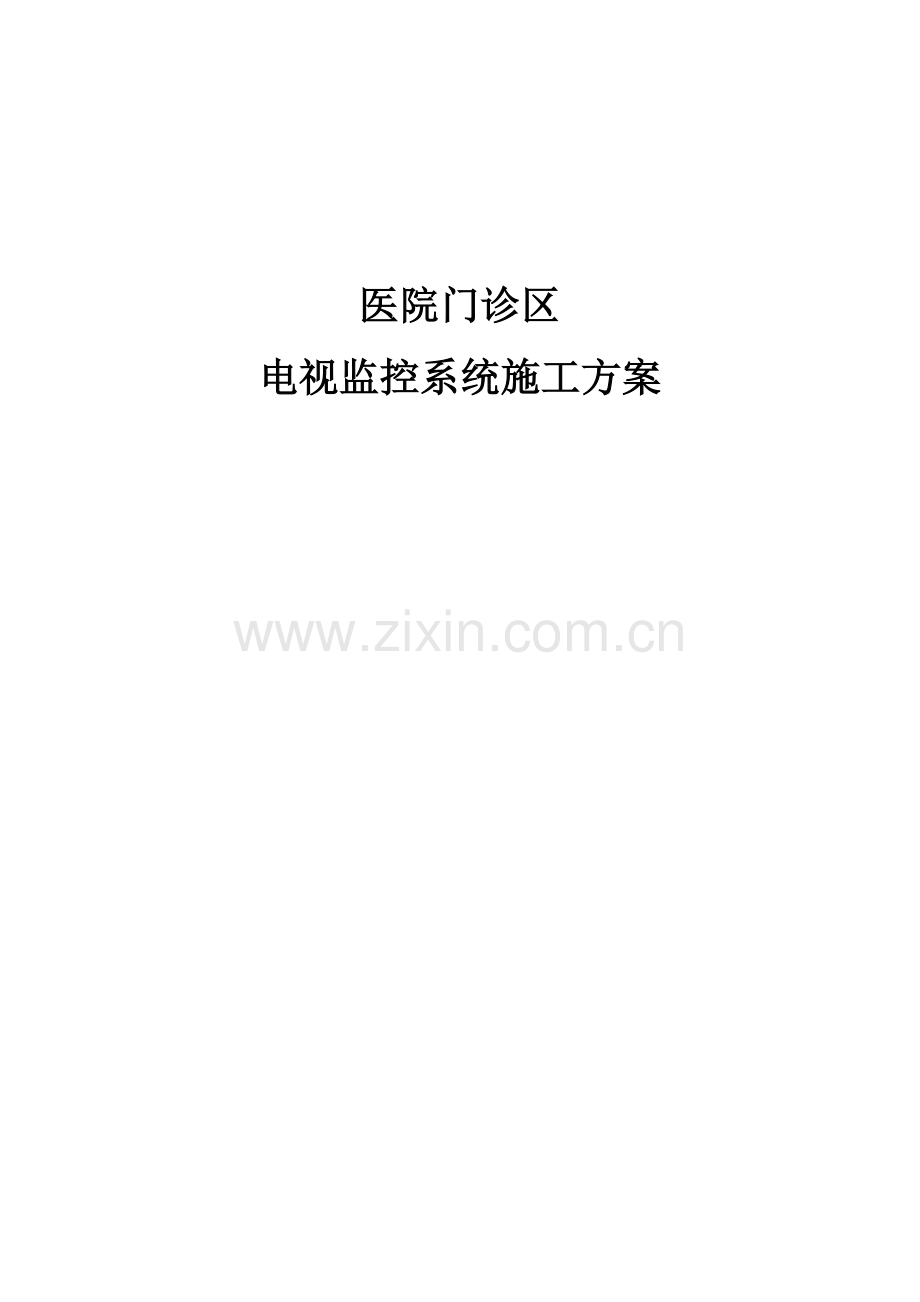

某医院门诊区电视监控系统施工方案.doc

医院门诊区电视监控系统施工方案目录一、法人代表授权书4二、工程预算书5三、企业基本情况6四、企业资质证明文件6五、项目投入情况125.1拟投入本项目的项目经理情况125.2拟投入本项目的项目组情况20六、技术标书216.1电视监控系统技术方案216.1.1项目背景216.1.2系统设计原则216.1.3系统组成及工作原理226.1.4系统方案236.1.4.1 前端器材布置236.1.4.2 安防中心246.1.4.3系统功能326.1.4.4系统防雷326.1.4.5电源系统336.1.5系统框图336.1.6主要设备器材清单336.1.7中心设备布置356.2系统调试方案356.3施工组织方案366.3.1建设工期及工程费用366.3.1.1 建设工期366.3.1.2 工程费用366.3.2施工组织376.3.2.1施工准备376.3.2.2施工布置376.3.2.3工程施工安排376.3.2.4中心控制室内敷线要求386.3.2.5设备安装系统管线敷设要求386.3.2.6中心监控室环境要求386.3.2.7管线敷设386.4安全保证体系386.4.1安全施工目标386.4.2安全管理措施396.5工期保证措施396.6文明施工措施406.6.1施工现场场容管理措施406.6.2材料管理措施406.7自检验收方案416.7.1验收技术标准416.7.2验收步骤416.7.3验收内容426.8技术培训方案436.9所选用的设备情况介绍446.9.1设备介绍446.9.2技术指标46七、图纸部分53四、技术标书6.1电视监控系统技术方案6.1.1项目背景6.1.2系统设计原则我公司本着器材先进、可靠的原则选择器材和设备，力求做到技术先进、安全可靠、防范严密、万无一失。各配套设备的性能和技术要求应协调一致，所用的器材符合国家标准和行业规范。系统设计满足安全防范和安全管理的宏观动态监控、微观取证的基本要求，同时又兼顾操作简单，维护方便。考虑节约资金的同时，考虑安防技术的发展，系统具备一定的灵活性和扩展能力，在相当长的时间内保持设备、系统的先进性。 本系统的设计主要依据如下：1. GB 50198-94民用闭路电视监控系统工程技术规范2. JBJ16-83建筑电气设计技术规程3. JGJ/T16-92民用建筑电气设计规范4. GBJ232-82中国电气装置安装工程施工及验收规范5. CCTRRECOMMENDATION472-3电视系统视频指标6. ELA-422ELA485电气指标标准7. GBJ115-87工业电视系统工程设计规范8. GB12663-90防盗报警控制器通用技术条件9. GB10408.1-89入侵探测器通用技术条件10. GA/T75-94安全防范工程程序与要求11. CA/74-94安全防范系统通用图形符号12. CA/70-94安全防范工程费用概预算编制办法13. GA308-2001安全防范系统验收规则14. GA/T367-2001视频安防监控系统技术要求15. 京公技防字2001187号北京市安全技术防范工程监督管理办法16. 国家或行业批准的相关产品通用技术条件6.1.3系统组成及工作原理本安全防范系统为闭路电视监控系统（CCTV），共有65个监控点，1个紧急按钮和2个报警探测器。系统需可扩容至256路输入。系统主要由前端摄像设备、监控中心设备和视频传输线路组成。前端摄像器材把现场发生的情况通过传输线路传送到监控终端，值班人员可通过监视器屏幕24小时观察现场情况。当设备处于警戒布防状态时，一旦有画面的微小变化，立即产生报警信号并回传至监控中心。系统主机通过声光报警提醒值班人员有情况发生，同时在指定监视器上会弹出报警画面，使值班人员可以迅速观察到该报警区域的情况，并及时做出反应。6.1.4系统方案6.1.4.1 前端器材布置前端器材的布置在招标文件中已经明确指出，在这里详列如下：楼区楼层安装地点摄像机数量手动报警入侵报警实验楼一层大厅1空调技术4三层走廊2网管中心2四层走廊2电工电子1五层走廊2计算机网络9六层走廊2通信与网络技术8七层走廊2多媒体技术2八层走廊2网络智能6九层走廊2信息技术3十层走廊2基础物理1办公楼一层财务处111走廊1三层走廊1二层电子阅览室1图书馆走廊1三层1大厅在摄像机的选择上，根据招标文件的要求，系统应该在有灯光照明的条件下24小时监视。出于对效果的考虑，我们选用了64部日本三洋VCC4592P型彩色/黑白日夜转换摄像机和1部日本WATEC的WAT902H型超低照度黑白摄像机。VCC4592P是一款彩色/黑白日夜转换型摄像机，白天为彩色图像，傍晚随着光线的变化，可以自动转成黑白图像。WAT902H是一款超低照度黑白摄像机，在微弱光线下就可以得到理想的图像。超低照度摄像机用在财务处，办公室内不宜在夜间有可见光照明，所以我们配了红外灯。黑白摄像机对光线的要求相对较弱。所有摄像机全部配自动光圈镜头。出于对隐蔽和安全的考虑，除财务室外，所有的护罩全部采用球型或半球型护罩。6.1.4.2 安防中心 安防中心是整个安全防范系统的神经中枢，设在办公楼的6层。其地面要求敷设防静电架空活动地板，架空高度20cm。 为保证设备和系统可靠地工作，电源由专用的配电箱双路供电，总容量为3KW。摄像机由安防中心引专线集中供电，并中心操作通断。室内应有通风设施和柜机空调。 整个系统采用综合接地，接地电阻小于4；进安防中心的封闭金属桥架与综合接地做可靠联结。 中心控制设备主要有：1台矩阵切换/控制主机、1台多媒体管理电脑、4台硬盘录像机、1台16画面处理器、1台长延时录像机和由8台监视器组成的电视墙，中心设备安装在定制的控制台上，监视器则固定在电视墙机柜上。矩阵切换/控制主机：加拿大AB公司是现代CCTV系统核心技术矩阵切换/控制系统的拓展者，也是世界上最专业、最优秀、最强大的制造商和集成商之一。AB是加拿大闭路电视监控行业注册的知名品牌，其产品自94年进入我国以来，已被几千个中小型工程、几百个大型工程所应用。该系统广泛应用在飞机场、银行大楼、检察机关、国家有关部门机关、监狱、高速公路、电力、电信、车站、码头、工厂和学校等场所。本方案中我们选用了AB系列产品中的一款ABD2050。该系统具有如下特性： 预组装系统：系统最多可接1024个输入和128个输出，预组装简化了矩阵切换控制器的选择。 菜单综合设置：系统具有屏幕菜单，可用一个ABD2079系统键盘和监视器编程。 键盘口令输入：系统最多有64个用户口令，限制无关人员使用系统，是系统的一项安全措施。 优先级操作：口令有8个优先级，进一步限制无关人员控制系统摄像机。 系统可划分：明确规定了键盘、监视器、摄像机之间的通道，进一步增强了系统的安全性。 成组切换：可将多台摄像机同时切换到多台相邻的监视器上，有64个独立的摄像机分组，每组最多16台摄像机，每组摄像机可手动调用，或作为通用巡视的一部分。 通用的巡视/序列：可建立摄像机或分组摄像机的64个巡视/序列，便于随时切换到监视器上。每个巡视最多有64个位置，用来插入驻留时间不同的摄像机图像，还可插入每台摄像机的景物预置和辅助功能。巡视可正向或反向运行，包括同一台摄像机的多次进入巡视或单个摄像机的多个景物预置进入巡视在内。巡视中自动跳过与监视器无关的摄像机。 自动启动巡视/序列：为用户提供35个可编程的时间，长达7天以上，可自动调用监视器进行每天、每周的通用巡视。时间还用于报警联系表，经编程自动使监视器处于设防状态。 监视器单独巡视：操作人员可随时规定任意监视器上的摄像机巡视/序列。这些序列最多有64个位置，用来插入驻留时间不同的摄像机。同一台摄像机可在多个位置插入序列。 屏幕显示可选择：每个视频输出上可插入日期、时间、摄像机号码、摄像机和监视器报警状态及10个汉字或常用字符的可编程字幕。 现场控制：在摄像机现场，解码器控制每台摄像机的云台，还可控制电动透镜、辅助功能和72个景物预置。 自动报警调用：报警输入可编程，把任何一台摄像机或分组的摄像机导引到监视器或监视器组上。每台摄像机可启动景物预置、辅助功能、选择不同的驻留时间（160秒），每台监视器有5个报警显示消除方式可以选择。 报警联系表：用报警输入号码与监视器号码，由经过编程的报警联系表调用报警摄像机图像。 报警显示方式：对某台监视器或一组监视器，用户可选：w 顺序方式：按顺序多路报警，图像驻留时间不同，直到报警消除。w 保持方式：显示初次报警图像，直到报警消除。此后发生的报警按顺序显示。w 顺序与显示方式：监视器上显示最早报警的图像，直到报警消除。随后的报警图像将在第二台监视器上显示。这样的监视器对可以有64对。w 块顺序方式：监视器块（监视器组）上显示各报警图像或顺序显示各报警图像。块的号码可编程，任何监视器的号码在各自的块中。w 块保持方式：只显示报警图像，无排序，除此之外，这一方式与块顺序没有不同。 报警消除方式：用户可选择，适用于每台监视器。w 确认方式：确认报警后才消除报警。w 自动消除方式：输入信号停止后20秒报警消除。w 瞬间自动消除方式：输入信号停止即消除报警。 报警状态输出：由RS232通讯口输出，可显示报警时间、报警联系、视频丢失、被调用的摄像机、所用的监视器等信息。 系统可进行分级、多级控制：上一级主机控制下一级主机可通过一个RS232端品连接，再将下一级主机的视频输出接到上一级主机的视频输入，上一级主机就可通过主控键盘来控制下一级主机的图像切换、云台、镜头等的操作。 数据存储：所有用户的编程数据，诸如系统划分、摄像机循环巡视、标题、报警配置、端口配置的接法等存储在有备用电池的存储中，最少可存5年。主控键盘：系统所有功能的设定和实现都是通过主控键盘来完成。本方案中我们选择了ABD2079键盘。该键盘主要功能如下： 实键开关：采用实敲击键，动作可靠，操作自如； 发光管显示：四个发光管显示窗显示输入的摄像机号码、所选的卫星现场、调用的监视器和当前摄像机； 摄像机/监视器选择：操作人员最多可控制128台监视器，最多可切换1024台摄像机到任意监视器上； 云台控制：操作员可用操纵杆灵活地控制定速或变速云台。操作人员在系统编程时可使用操纵杆选择菜单项； 透镜控制：按键可控制功能。可控制的透镜功能包括：光圈、焦距和变焦； 巡视控制：可对监视器巡视编程，启动和保持通用巡视或监视器巡视，另外NEXT键可手动通过巡视； 报警控制：按键使监视器处于设防或撤防状态和确认报警； 用户登录：USER键用于系统登录和注销； 分级及多级控制：ABD2079是唯一可进行卫星控制、分级及多级控制的键盘； 系统编程：专用键用于监视器设防和撤防，监视器巡视编程； 键盘编程：用户可选择几种键盘功能，用来满足装配需要； 亮度控制：用户可选择亮度，使发光二极管适合在不同的照明条件下工作； 波特率选择：可选择1200、2400、4800、9600波特率，使键盘与矩阵切换/控制器、ABD1641系列解码器或其他计算机设备匹配。 音量：音量控制可调，使内部蜂鸣器的发声可听到； 自检：亮度发光二极管、操纵杆等硬件和软件的运行； 监视器选择：最多128台监视器； 摄像机选择：最多可选择1024台摄像机； 键盘显示：键盘上有四种显示状态发光二极管、监视器发光二极管、摄像机发光二极管和输入发光二极管； 状态键区：四个键和一个钥匙开关可以提供口令输入、摄像机现场选择、编程或显示方式进入等功能； 监视器键区：四个键，提供监视器报警响应监视器巡视编程和选择特定监视器等功能； 摄像机键区：七个键，选择摄像机的启动、保持和手动，通过巡视、绕过巡视中特定的摄像机、确认报警等功能； 辅助/透镜键区：八个键，用于操作控制接收器进而控制云台和电动透镜； 数字键盘区：数字键用于选择监视器、摄像机、摄像机组、辅助设备、预置和菜单编程功能； 预置键区：这两个键用于设置和调用解码接收机存储器存储的摄像机景物预置； 摇杆控制区：该摇杆用于控制速度固定或可变的云台； RS232端口：一个，8脚组合式RJ45型插座。波特率1200、2400、4800、9600可编程。DIP开关可把RS232接口转换为RS485或RS422接口解码器：ABD1641系列解码器是与ABD2050等系列主机配套使用的一种控制器。通过解码器可实现对云台、镜头、备用开关等设备的控制。 信号控制码方式：曼码和RS232两种； 云台控制：可控制24VAC标准云台或自动旋转云台，可以是室内型也可以是室外型； 镜头控制：控制变焦镜头的光圈、聚焦、变焦。控制电压可调； 附属开关控制：本机共有2个可编程C型继电器，提供两对常开常闭接点，用户可选择设置接点的工作方式； 摄像机控制：通过接收机控制摄像机电源的通/断，且供电电源可任意选择； 探头控制：可控制控头电源的通/断，用于探头的报警布防，并有相应电压供选择； 应急灯控制：解码器提供一个C型继电器，提供一对常开接点，用于控制应急灯，与报警联动配套使用； 云台自动旋转控制：对于带自动旋转功能的云台，可利用云台自动控制口而实现电子自动旋转； 自检：自检功能可用来检查解码器和云台镜头之间的接线是否正确； 连接方式：主机与解码器间采用屏蔽双绞线传输。16画面处理器：系统有多个摄像机时，如果每路一对一地录像，不仅录像机的数量剧增，而且也没有必要。所以我们设计了一台16画面处理器，将16部摄像机的画面统一处理，录到一台长延时录像机中。本系统由于采用硬盘录像，所以长延时录像机仅仅作为备用录像设备使用。多媒体管理软件：图形系统为用户提供了一个良好的界面，用于AB公司CCTV矩阵切换系统所监管区域的活动状况并进行报警。该系统可以让用户确定监视区域的平面图形以供观察，并提供能指明该区域主要保安措施的平面分布图都可手动调出以便于观察和控制，同时亦可在警报发生时自动被调出显示于屏幕。图形系统管理亦可以为出入通道控制系统和其它CCTV附属设备，如画面处理器、录像机等，以及单一工作站内其它设备提供完善的控制功能。本软件系统与AB矩阵切换系统或协同工作时能加强系统控制。本系统不能取代矩阵切换系统的保安配置和编程能力，但能提供一个简单的、可增强系统控制功能的用户界面。系统特性： 全中文界面； 对单一工作站之中CCTV、出入口控制、内部通讯、报警等到进行综合全面控制； 通过键盘、鼠标以及触摸屏实现控制完善的CAD程序供用于自行绘制楼层平面布局及环境地形图； 配有用于摄像机、监视器、云台、门、灯光、画面分割及VCR等控制的图形库自动响应报警生成报警区域平面图，并取出相应视频信号； 报警/事件登记与报告； 实时视频图像显示； 工作于Windows高分辨率方式； 操作者口令进入以及访问优先级划分。硬盘录像机：CFSJ-PSM型硬盘录像机（简称DVR）采用最新技术生产。该系统采用的是当今世界视频监控领域的最高技术，将监控所涉及的智能化数字录像、报警、传感器及控制输出等功能有机结合成一个统一整体，可以同时进行录像、回放及备份摄像机所摄取的图像。数字化录像是该机的主要特点，它完全改变了传统模拟监控系统的记录方式，在工业计算机基础上采用数字化图像采集技术，对目标进行实时捕获、观察和再现，将采集到的画面数字化后直接存贮在硬盘中，并能对硬盘中的图像数据进行各种处理：查找图片、转存、打印、缩放、多画面同时显示比较等。该主机完全替代了传统的模拟监控系统，不仅省去了视频矩阵、控制键盘、视频分配器、画面分割器、监视器墙、长延时录像机、录像带等大量设备，而且也省去了不断更换录像带的工作，更不用专门为保存录像带而设立独立的空间，免去了保存录像带的麻烦。该主机具有如下一些特点： 高性能价格比 只用一台计算机就取代了原有模拟系统大量的辅助设备，节省了每日录像带的损耗，因此节省了大量财力。整个系统可以实现全自动化操作，无需更换录像带，也省去了大量的维护与保养工作，更节省了大量的人力。 操作简便、界面友好 简洁的按钮设计，只要用鼠标点击即可达到控制目的。光标在按钮停留片刻即可出现相应功能的中文提示。 图像质量好、清晰度高 所记录的画面都是数字化后的图像，像素分辨率可达704*576，远比使用录像机的系统得到的图像清晰。由于采用数字图像采集、处理技术，使得图像失真度极小。 海量存储、检索方便 图像保存时间长。软件对所有硬盘空间实现自动管理。需要检索画面时，可通过摄像头、日期、时间、录像方式等多种途径检索回放，回放画面在零点几秒之内便会出现在屏幕上，方便快捷。 回放效果好 DVR系统捕获的图像在重放时不会出现画面闪烁不定的情况，反复读写对画面无磨损，即使千万次回放图像质量也不受影响。 优秀的视频报警功能 该系统具有指定范围布控画面视频报警功能，当该范围内的物体活动时，立刻触发系统报警记录。对活动图像的反应程度（即灵敏度）可由用户自己定义。 录像预约时间表 可设置对应摄像头的录像预约时间表，让系统在预约时间内处于观察状态或录像状态。 画面网络共享 由于采用了计算机技术，数字化的图像可以通过网络系统实现共享。系统输出的图像信号为数字信号，抗干扰能力强，不易丢失。可以对任意不同画面做对比，可以对局部图像单独打印或作其它特殊处理，可将整幅或部分图像任意实时地传送到控制中心或世界任何地方。 多路同时存储系统硬盘可以同步录下16部摄像机拍摄的内容，由主机内的软件自动进行管理，便于日后的查找和回放。 多种显示窗口 根据设置的镜头不同设为单、四、九、十六画面显示。CFSJPSM系统主要功能如下： 16路视频同时实时显示（25帧/秒/路）； 录像总资源达400帧/秒； 按实际需要，可长时间录像、按编程时间表录像、报警录像等录像方式； 多种画面分割方式，按日期、时间、摄像头编号等多种方式查询； 按实际要求，可选基于H.264/MPEG4等算法基础上进行优化的最新算法； 五级灵敏度设置； 支持16个云台控制， 16路报警器输入及8个报警器输出联动；（加外围设备） 可用多种方式备份（支持DAT、DVD 刻录机、扩展硬盘及热插拔硬盘）； 可接打印机直接打印存储的图像； 通过LAN、PSDN、ISDN或Internet等方式实现远程传输及控制。6.1.4.3系统功能该系统建成后，可以对院内各个关键要害部位和重点区域的现场情况进行实时监控。对每个进入监视区域的人、进入时间、离开时间以及在监视区的活动情况都会有清晰的显示和记录。全方位摄像机则可以对较大范围内的情况进行监视。值班人员在值班室内就可以同时对各个监控点的情况进行监视。若有异常，可以马上采取必要的措施，从而防止意外情况的发生。系统的画面显示方式既可以在电视墙上分组切换显示，也可以在某台监视器上分割显示。画面轮巡显示的显示顺序、切换时间以及分组等都可以通过键盘设置来实现。本方案中有1个紧急按钮和2个双鉴探测器。当它们被触发时，除在主控室引起声光报警外，还可以联动摄像机进行录像，以方便事后的取证工作。为防止无关人员擅自进入系统，系统具有密码保护功能，只有有权进入系统的人员才能进入系统设置菜单，进行功能设置。这样保证了系统的安全性。系统密码可以分级，每一级对应的可操作项目是不同的，这样可以有效地区分各级用户的权限范围。本方案选择的硬盘录像机具有网络功能，远程用户可远程访问该主机中的内容，包括现场实时画面和已保存在硬盘中的图像等。出于对安全的考虑，远程用户必须通过有效的密码才能进入系统。6.1.4.4系统防雷为确保安全技术防范系统24小时全天候、不间断地正常工作，系统必须考虑防雷和防静电等防护工作。雷电灾害是非常严重的自然灾害之一，它不仅能使人畜遭受灭顶之灾，而且对于电子设备而言也会令其瘫痪，难以自恢复。在多雷电季节，由于雨云与地面之间的相对运动，累积了大量的异性电荷，当电荷超过一定限度而放电，就会形成雷电。这是一种高电压、大电流的自然现象。对电子设备的雷击有三种形式：直击、感应和沿传输线（信号线和电源线）的引入。为此，防雷电要依据遭雷击的途径，采用分流、均压、屏蔽和接地的多种方式来完成。对于直击方式，采用避雷针分流和均压。在我们的系统中，室外摄像机由于安装较高，要采用避雷方法。为防止各种信号线（包括视频线、各类探测器信号线、控制线和电源线等）将雷电感应强电信号引入到中心控制设备，要分别在各处安装屏蔽接地防雷器。在中心控制室的配电设备和配电线路装设防雷保护。为防静电，中心控制室必须作防静电地板。敏感的电气设备要有良好接地或加屏蔽网。使用者要考虑配带防静电环。6.1.4.5电源系统系统的电源是保证系统正常工作的前提，因此电源对整个系统来说作用十分重要。而我国的普遍情况是供电电压不稳，无论对主控设备也好，还是对前端设备也好，影响都很大。大幅度的电压波动使设备的使用寿命严重缩短经。为此我们为本系统设计了三级电源保护系统。首先市电引进来之后进入我们的交流净化稳压电源。经过调整的电源再引入UPS。每部摄像机处我们单独配了一个小型稳压电源。通过这三级的电源供电，可以保证前端摄像机有一个稳定的电压，从而延长其使用寿命。系统的所有设备包括主机和前端设备的电源全部由电源系统集中控制和供给，以便于系统管理人员对系统进行管理。6.1.5系统框图见图纸部分6.1.6主要设备器材清单序号设备名称型号参考厂商数量1彩色/黑白转换型摄像机VCC4592P三洋642超低照度黑白摄像机WAT902HWATEC136倍变焦镜头SSL06036GNB精工64自动光圈镜头SSG0612NB精工395自动光圈镜头VCLCS12GX三洋196自动光圈镜头HG0614AFCS3Computar17室外球型云台护罩JM8012FCJAN68云台支架JM9005JAN69室内半球护罩JM5012JAN5810室内护罩JM5025JAN111护罩支架JM9003JAN112红外灯TSLA20MJAN113紧急按钮PSW1ALEPH114双鉴探测器1484ADEMCO215摄像机电源SP412国产6516BNC连接器国产60017视频电缆SYV753国产50018视频电缆SYV755国产2880019电源线RVV2*1.5国产50020电源线RVV2*1国产150021电源线RVV2*0.5国产80022控制线RVVP2*1国产100023控制线RVV8*0.2国产10024矩阵主机ABD2050R808AB125主控键盘ABD2079XAB126控制码发生分配器ABD2091AB127解码器ABD1641M2EFAB628彩色监视器VMC7521P三洋829视频分配器VAB0408Vision1730多媒体管理电脑同方131多媒体管理软件ABD5500CAB132视频卡ABD5500VAB133彩色16画面处理器MPXCD162PC三洋134录像机SRT6000PC三洋135硬盘录像机HiLEX-168R3R436硬盘录像机HiLEX-430R3R137彩色显示器E90优派138交流净化稳压电源DH17423国产139UPSC3KL山特140控制台定制341电视墙机柜定制242防雷系统143管材UPVC（110mm）国产30044管材UPVC（50mm）国产80045管材PVC国产120046分控电脑国产247分控软件定制148辅料若干6.1.7中心设备布置中心控制室需一套控制台和一组电视墙机柜，将矩阵切换/控制主机、主控键盘、多媒体管理电脑、硬盘录像机、画面处理器、录像机、显示器等牢固安放在控制台上，监视器则牢固安装在电视墙机柜中，并达到如下标准：1、 电视墙的背面和侧面距墙的距离不小于0.8m；2、 控制台与电视墙机柜之间不小于1米，具体以值班人员坐在控制台前，控制台上沿不遮挡电视墙屏幕图像为宜；3、 显示器及监视器的安装应端正、平稳，并具有良好的通风散热环境；4、 显示器和监视器表面应避免强光源的直射；5、 控制台和电视墙应平稳牢固，不得晃动；6、 所有设备插件应可靠接触，无扭曲、脱落现象；7、 所有引线在与设备连接时，均要留有余量，并做永久性标记，以便维修和管理。 6.2系统调试方案本工程的管线敷设应按规范施工，并做好与设备的连接接头工作，前端摄像头、云台、支架安装到位，监控室内设备摆放、安置到位后，由我公司向甲方提出以下书面调试运转方案：1通过调整摄像机的聚焦，调整图像使监控区域内的景物清晰，目测观察监视器显示图像应清晰、无抖动；2通过中央控制台对室内全方位摄像机做调整焦距、聚焦、光圈的操作，摄像机相应动作准确无误、平稳可靠；3通过中心控制台对云台做上、下、左、右方位调整，云台动作应灵活、平稳、可靠；4使云台在水平、垂直方向做最大范围运动，测量并记录云台转动范围，应符合设计要求；5按照矩阵切换主机的操作说明对设备的各项控制、遥控功能进行实际操作，各动作应准确可靠，操作应自如；6按照系统操作说明调用程序和编程，检查系统的程序及可编程功能是否有效、可靠，操作自如；7按照系统操作说明对系统控制设备的图像显示方式进行手动或自动编程操作，如单画面显示、多画面显示、自动巡视、定格、画中画等，检查系统的图像显示方式与控制功能是否有效、可靠，操作自如；8对照主机操作说明，核对叠加在视频图像上的摄像机编号、地址、时间等字符是否准确、无误，且可以进行修改，目视检查显示字符应清晰可辨，无抖动。切断系统电源，五分钟后开机，目测观察所有字符设置不应改变；9目视检查系统图像质量应达到4级以上标准。10如果检测达不到以上标准，分析可能的原因，进行相应的调整，直到符合设计要求，如果通过调整不能达到目的，则更换相应的设备。6.3施工组织方案6.3.1建设工期及工程费用6.3.1.1 建设工期 建设工期分为两个阶段：施工期和试运行期。施工期从进驻施工现场开始，至设备全部安装、调试完毕止，约需60天。试运行期从所有设备全部安装、调试完毕，正式运行开始一个月的时间。这段期间应对设备的运行情况作详细记录，形成书面文字。试运行结束后，经有关部门验收，可视为建设工期的结束。6.3.1.2 工程费用工程费用包括如下项目：设备费系统设计费工程施工费系统检测验收费税收管理费培训费等详情见“报价单”。6.3.2施工组织6.3.2.1施工准备、 乙方配合设计单位完成监控系统施工图的制作；、 施工图经设计单位确认后，施工管理人员立即开始做施工前的准备工作，熟悉图纸，了解工程概况；、 施工管理人员在确切了解工程情况后，确定进场日期；、 施工管理人员根据系统施工图，检查工程的预埋管线和设备主机房的准备情况；、 办理进场时应办理的各种手续。6.3.2.2施工布置、 组织结构：设现场总指挥一人，分项负责二至三人，施工人员若干。根据需要进场，人员配齐并固定；、 作好施工进度安排，根据工程质量要求和施工进度安排严格把好质量关，严格按照施工进度要求进行施工；、 系统设备、施工材料和施工附料提前订货，组织进场。6.3.2.3工程施工安排、 系统穿管布线，预计工期三十五天、 系统前端设备安装，预计工期十天；、 中心控制设备安装，预计工期五天；、 系统连接，预计工期三天；、 系统调试，预计工期七天；、 系统验收，与各方协调完成。6.3.2.4中心控制室内敷线要求中心控制室内走线应有电缆槽保护，进线孔应有安全防护，电缆两端应预留有余量并有永久性明显标记，电缆弯曲半径应大于电缆直径的15倍。监控室内设备应安装牢固、端正，接杆件与设备接触可靠，走线无扭曲脱落现象。6.3.2.5设备安装系统管线敷设要求、 现场施工人员严格按照技术规范和图纸施工；、 前端设备安装应牢固稳定；、 强电和弱电线路必须分开敷设；、 从管槽中引出的线缆应有标记、各管线对地绝缘电阻不小于20M欧姆。6.3.2.6中心监控室环境要求、 环境温度应为1630，相对湿度应为30%75%；、 敷设抗静电活动地板，地面光滑、平整、不起尘，面宽不小于0.9m，高度不小于20cm。6.3.2.7管线敷设所有管线的敷设应严格执行国家的规定，符合基建标准，动力、照明、防火不能共用同槽同管，过线盒及出线盒的预留都应严格按照图纸所示施工，严格接地。遇到问题，及时与乙方协商解决。室外管采用强度较大的UPVC管地埋敷设，室内则采用PVC管明敷，有线井的走线井。6.4安全保证体系6.4.1安全施工目标安全施工目标施工现场无安全事故，做到“工程安全、施工人员安全和施工影响区域内安全”。6.4.2安全管理措施1） 建立建全安全生产教育和培训制度，坚持贯彻“预防为主、安全第一”的方针，严格执行安全生产制度。2） 未经安全培训教育的人员不准上岗。特殊工种必须持证上岗。3） 设专职安全管理人员，安全员要佩戴标志牌，负责对现场安全生产的巡视、检查、督促工作。4） 为防止与施工无关人员进入现场，进出现场实行通行证制度，所有参施人员进入现场必须戴安全帽，高空作业人员必须系好安全带。所有参施人员要严守安全纪律，正确使用防护用品，严禁违章指挥和违章作业。5） 施工现场危险部位设警示标志，施工现场建立责任区，责任落实到人。6） 原材料码放要稳固，严禁靠墙堆放。7） 移动式机械设备、电动工具和掌上型电动工具配漏电保护器，漏电保护器必须完好、可靠。现场配电线路不得有老化漏电现象，线路不得明敷；变压器要放在适当位置，有防雨、防潮设施；配电箱箱体要铁制，门锁齐全；箱内无杂物，箱体要接零保护。8） 工程未通过验收、交付业主使用之前，做好成品保护工作。10）在施工期间对已由其它分包单位完成的工程应倍加爱护并采取必要的保护措施。6.5工期保证措施1） 合理调配人、材、物，合理安排施工工序，减少窝工。2） 材料的运输根据工程所处的位置及周围环境，交通状况的特点，采用夜间和白天相结合的方法，根据现场施工进度按型号、规格、施工部位运送到现场或操作面上，减少材料的二次倒运。3） 施工时，合理组织流水作业，施工过程中严格控制关键工序，确保工期。4） 在施工中采用网络控制的方法，编制总体进度控制计划，当分部施工进度计划不符合总体控制计划的要求时，及时分析原因，对计划及时调整，确保总工期目标的实现。5） 施工现场实行计算机管理，对施工进度、质量情况、材料需用量等各施工要素全过程控制。6） 加强文明施工管理措施，严格控制噪音、大气污染，及时了解周围居民的要求，做好防止扰民和民扰的工作，保证施工的顺利进行。7） 施工前，做好现场的调查、勘察工作，当地下管线等设施影响施工时，及时和主管单位联系，做好改移方案。8） 做好切实可行的冬、雨季施工措施，提前做好冬、雨施工物资的进场工作，确保冬、雨期施工的顺利进行。6.6文明施工措施6.6.1施工现场场容管理措施1） 现场搭设的各种临设材质必须符合要求。2） 现场的所有制牌等书写规范醒目美观，保持完好。3） 现场的施工道路应保持畅通，禁止路面堆放材料、设备。4） 建筑物内外的零散碎料要及时清理，施工垃圾、生活垃圾分开存放，并及时清运。5） 悬挑结构处严禁堆放材料和其它物品，进入现场的成品、半成品有可行的保护措施。6） 雨季有排水措施。7） 施工区和生活区分开，现场划分卫生责任区，设标牌，分片包干，责任到人。8） 施工现场雨季有可行的排水措施，及时将现场雨水排入市政雨水管道。6.6.2材料管理措施1） 材料进入现场，要严格存放整齐，并标明责任区、责任人。2） 各种料具存放区要夯实平整，有排水设施。3） 节约用水、用电，消灭长明灯、长流水。4） 设施工垃圾站，及时进行分拣回收利用。5） 严格控制进料，杜绝材料积压，减少退料，同时督促施工人员量材使用，禁止长料短用、优料劣用。6） 料库做到整洁，料具架、料具合理摆放，专人保管，并建立严格领退料手续。6.7自检验收方案6.7.1验收技术标准、 所用主要器材应符合相应的国家或行业标准：GB50198-94 民用闭路电视监控系统工程技术规范 CA/T75-94 安全防范工程程序与要求 有关的质量检验证明；、
