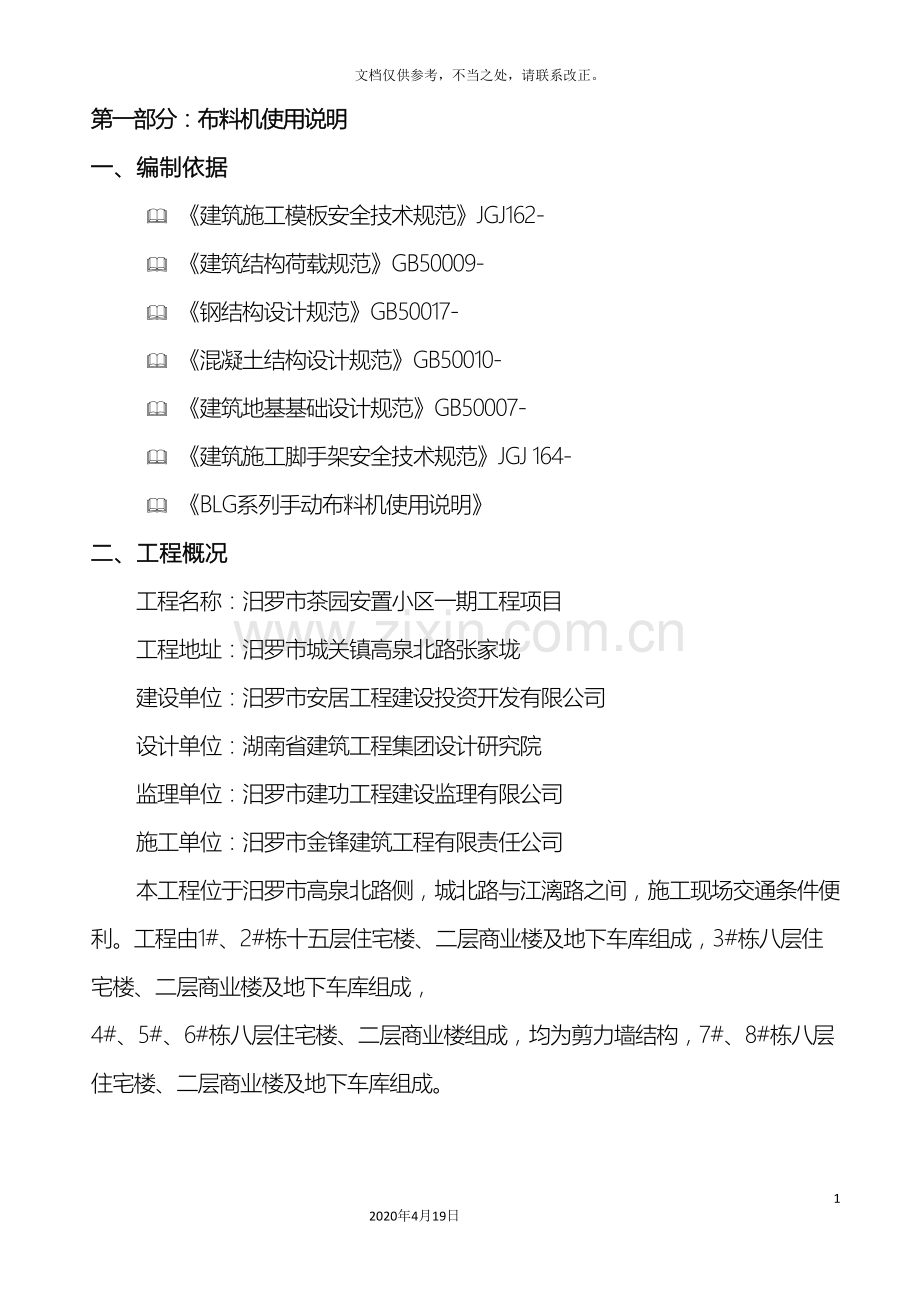

混凝土布料机施工方案范文112020年4月19日文档仅供参考，不当之处，请联系改正。第一部分：布料机使用说明一、编制依据& 建筑施工模板安全技术规范JGJ162- & 建筑结构荷载规范GB50009- & 钢结构设计规范GB50017- & 混凝土结构设计规范GB50010- & 建筑地基基础设计规范GB50007- & 建筑施工脚手架安全技术规范JGJ 164- & BLG系列手动布料机使用说明二、工程概况工程名称：汨罗市茶园安置小区一期工程项目工程地址：汨罗市城关镇高泉北路张家垅 建设单位：汨罗市安居工程建设投资开发有限公司设计单位：湖南省建筑工程集团设计研究院监理单位：汨罗市建功工程建设监理有限公司施工单位：汨罗市金锋建筑工程有限责任公司本工程位于汨罗市高泉北路侧，城北路与江漓路之间，施工现场交通条件便利。工程由1#、2#栋十五层住宅楼、二层商业楼及地下车库组成，3#栋八层住宅楼、二层商业楼及地下车库组成， 4#、5#、6#栋八层住宅楼、二层商业楼组成，均为剪力墙结构，7#、8#栋八层住宅楼、二层商业楼及地下车库组成。三、布料机概述本工程采用的BLG系列手动布料杆是混凝土输送泵的辅助配套设备。经过标准的输送配管与混凝土输送泵连接，有效地解决了现场墙体浇筑布料的难题，对减少轻工人劳动强度，提高施工效率，发挥了十分重要的作用。该布料机采用全回转臂架式布料结构，配用125mm输送管，整机手动操作。具有结构稳定可靠转动轻便灵活，360全方位正反向回转，回转半径可任意调节，适当高度的塔身，只需轻松拉动绳索，即可任意改变布料方位，因此具有高效可靠、经济实用的特点。四、施工准备施工前根据施工现场情况准备好足够的机具设备和机具设备的，对工人进行严格的技术和安全交底，搭设布料机安放平台的支架必须严格符合规范要求，并准备到位，操作人员必须经过严格的技术培训合格。1）检查现场是否有充分的作业时间，工作面应平整、坚实、不得松软塌陷。2）地下室底板施工若工作面不平或钢筋平面，应用高出钢筋平面的钢筋凳，安放橡木垫块板垫平、垫实，四方立架用钢丝绳拉紧固定，不得有倾斜。四个支腿支在橡木垫块板上，增加其承重的接触面，分散布料机对钢筋的压力，确保机座底部结构钢筋不受损坏。（见图一）3）楼板面若工作面不平或钢筋平面，应用高出钢筋平面的木方做垫块木板垫平、垫实，四方立架用钢丝绳拉紧固定，不得有倾斜。四个支腿下铺设60060050mm木板，增加与模板的接触面，分散布料机对模板压力，确保机座底部结构钢筋不受损坏。（见图二） 图二3）在向上垂直布料时，应用架子钢管制作稳定布料杆空间平行架，并用4根油丝绳拉紧，将花篮螺纹丝的保险销扣好，严防脱钩，加以固定，方可进行布料施工。4）在立架弯管处用架子钢管，将弯管固定在四方立架中心处，严防冲击力过大造成事故。5）检查各润滑点是否注入钠和钙基脂润滑脂。五、布料机选型参数及基本构成5.1技术参数序号条目参数1最大布料半径12m2布料范围（m2）450m2，360度全回转3混凝土输送量由混凝土泵输送量决定4回转形式手动5适用管径(mm)1256骨料最大粒径（mm）407整机质量（kg）18008配重质量（kg）9005.2基本构成手动布料机由主要由主梁架、平衡架、支撑座、输送管路构成。1、主梁架有支撑角钢，管支架、拉杆、主梁等组成。主梁架装在回转支承座上、经过回转支撑可做360度旋转，前两主梁上部由管支架以固定和支撑布料杆输送管路，后端装有平衡架来实现配重平衡。2、平衡架平衡架由平衡架和配重箱组成，平衡架上装有配重箱。它安装在主梁架后部法兰盘处连接，用螺丝固定、保证其工作稳定性。3、支承座支承座主要由角钢和钢板焊接而成。回转支承装在主梁架下部用来支撑整机重量。上部由主梁，经过支承座的球式回转支承来实现360回转。以实现不同范围布料。伸缩腿可做水平距离调整来实现其工作稳定性，在工作时每个支腿必须垫平。4、输送管路输送管路有固定立管，直管、活动弯管、手动管、管卡等组成。输送管路固定在主梁架上，后端90度弯管和混凝土输送管路末端相连、另一端手动管经过活动弯管可做360度范围内布料。六、布置与使用6.1布料机的组装1）摆好下支撑，将四个支腿分别安装到固定位置，然后用销子销住；2）将支撑节吊起，对准下支撑座连接螺栓孔，然后用螺栓紧固，此连接无方向性，要求吊装平稳以便连接；3）将垂直泵管穿入支撑节内，并用固定卡临时卡住；4）拼装配重梁与主梁，安装水平泵管，装完两拉杆后调平紧固，将主体垫高0.5m左右；5）连接悬臂泵管及出口弯头，将斜拉钢丝绳调好长度后用绳卡住，调节布料高度，悬臂泵管出口端应较后部有少量的翘起为好，然后将悬臂泵管旋至梁侧下部，用绳旋至梁侧下部，并用绳索临时栓住；6）将已拼装完的主梁吊起，将主梁下部的回转支撑对准与支撑节上部连接孔，然后用螺栓紧固，此连接无方向性；7）将配重箱吊装上，此时悬臂泵管能够展开；8）将支撑节内的垂直泵管与主梁进料弯管连接，接口处必须采用橡胶垫圈，混凝土泵管接好后应当再检查螺栓紧固情况是否拧紧，必要是采用力矩扳手进行复检；9）试车，用大绳控制混凝土出料口及杆臂中间弯拆处，在其最大作用范围运行一周，布料机稳定性、安全性、布料范围等符合要求；10）上述工作完成后，即完成了布料机的安装工作，然后与混凝土泵送管路连接，组装完成后安全检查小组进行检查验收，验收合格出具验收记录各小组成员签字后方可投入布料作业。6.2泵管架设1）混凝土输送管，立管采用独立的钢管支架固定，并用钢丝绳紧固，支架与模板支撑架完全分开。先预埋立管立架固定泵管，确认固定支架稳固后将泵管连接到要浇筑砼的楼层面，立管应与固定支架连接牢靠。连接采用配套的弯管、软管将泵管立管与楼层上的泵管进行连接。连接好后，开始浇筑砼。2）为了避免泵管的振动扰动楼板钢筋，泵管必须架设在钢管支架上，钢管下铺放轮胎或木跳板作为支撑面，混凝土的浇筑方式，从前往后浇筑，边浇筑边拆支架，直至浇完拆完楼面支架。 七、安全保证措施1、手动管出口不得被混凝土堆埋。2、出现倾覆现象时应立即停止布料。3、在完成作业浇筑后，必须对管道进行清洗，管内应清洁无残留混凝土。4、当风速超过13.8m/s(6级风)时，严禁布料机工作。5、不得随意增减配重箱内的配重材料、以防倾覆。6、经常检查花篮螺丝是否钩实、安全销是否牢固、螺丝是否紧固、严防脱钩倾覆。7、端部浇筑软管必须系好安全绳，禁止使用长度超过3米的末端软管浇筑，不得将软管插入浇筑的混凝土中，严格按照布料机范围工作。8、布料机工作时臂架下方不准站人。9、严禁将端部软管拆掉、让臂架和另一刚性输送管路连接。10、工作结束时必须将臂架收合、挂好安全钩、大臂水平放置、切断地面电源11、如果混凝土输送泵出现故障，应及时清洗布料机输送管内的混凝土，以免混凝土凝固堵管。八、布料机的维护和故障1、布料机的维护1）管路清洗后检查管路内壁是否残留有混凝土。2）检查管壁厚度不得小于3.1mm。3）定期检查支撑、活动支撑各部位连接螺栓是否紧固可靠。活动支撑处首次工作100小时后应检查螺栓紧固度，以后每工作200小时检查一次。4）班组工作前应检查管卡插销是否脱出或折断。2、布料机的故障与排除序号故障原因排除方法1回转失灵有噪音1无润滑脂2支撑损坏1注润滑脂2更换2伸缩支腿伸缩不灵1变形2翻边整形3布料机管路堵塞1作业后管路清洁不干净2管卡密封损坏漏浆1用清水或工具清理2更换密封件第二部分：模板支撑体系加固一、搭设要求1、排架下面应采用模板垫平，制作规格为200200mm。2、排架立杆间距L=600 mm，=48mm钢管搭设，水平杆不得少于3道，扫地杆一道，中间杆一道，梁（板）底杆一道。以及加设剪刀撑。3、 架体的整体性与稳定性构造：1)立杆：架体设纵横向扫地杆，扫地杆设在基础上平面不大于200mm处的立杆上，用十字扣件固定在立杆上，立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度。立杆接头要错开不设在同一层面上，立杆下端与垫木间增加木楔，用来调整立杆沉降不匀。2)水平杆：纵横向 水平杆用直角扣件固定在立杆上，扣件的拧紧力矩控制在4560Nm，水平杆在转角处必须交圈（形成井字形结构）；水平杆接长时，相邻两接头不在同步同跨内。不同步、不同跨，两个接头在高度方向错开的距离不宜小于500，各接头中心至主节点的距离不宜大于步距的1/3；搭接长度不应小于1m，应采用不少于两个旋转扣件固定，端部扣件盖板边缘至杆端距离不应小于100mm。 3)剪刀撑：加固区域模板支架四边与中间每隔4排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置。具体布置如下图：（具体加固位置详见附图） 楼层加固图二、检查整改1、在搭设阶段，必须随时进行安全质量检查。对支架基础、立柱、纵、横向水平拉接杆进行垂直度、水平度检查和主柱间距复核。检查合格后方可进入模板安装施工。2、模板安装、钢筋铺设完毕后，应对支架进行全面检查。（1）底座是否松动，主柱是否悬空。（2）各紧固扣件螺栓是否松动。（3）各种安全防护设施和支架加固设施是否完好无损。3、在浇捣混凝土时，应有专人负责对支架的不间断检查，检查人员按施工面积大小决定，且不小于三人。支架检查人员对支架安全有怀疑时有权决定停止施工，混凝土浇捣人员必须无条件听从支架检查人员的决定。4、有下例情况之一必须立即停工整改：（1）当立柱基座松动时。（2）当纵、横向水平拉杆和纵、横向扫地杆呈弯状时。（3）当扣件有滑移时。（4）当立柱垂直度超过规定时。三、安全技术措施1、脚手架的搭设必须按照经过审批的方案和现场交底的要求进行，严禁偷工减料，严格遵守搭设工艺，不得将变形或校正过的材料作为立杆。2、脚手架搭设过程中，现场须有熟练的技术人员带班指导，并有安全员跟班检查监督。3、使用的安全梯不得缺档，不得垫高。安全梯上端应绑牢，下端应有防滑措施，人字梯底脚必须拉牢。严禁两名以上作业人员在同一梯上作业。4、成品半成品木材应堆放整齐，不得任意乱放，不得存放到在施工区域之内，木材码放高度以不超过1.2m为宜。5、在支架与模板间安置木楔等卸荷装置时，木楔必须对称安装，打紧钉牢。6、支撑拆除前必须向项目技术负责人提出申请，未经批准不得擅自拆除。7、支撑搭设完毕后必须经验收合格后方可进行布料机的吊装就位。8、安装底架，应拉出四个伸缩腿并穿上销子。 9、吊装塔身，应注意塔身轴线应垂直于底架。 11、吊装上机架，与回转支承连接的螺栓必须用8.8级的高强度螺栓，绝对不允许用普通螺栓连接。 吊装付配重（300KG） 13吊装臂架。上机架与臂架用3个销轴连接。注意：装在臂架前端的混凝土输送管应回转至臂架下侧，以免布料机向前倾翻。为了安全，使用前应用四根钢管（架子管）固定牢固。
