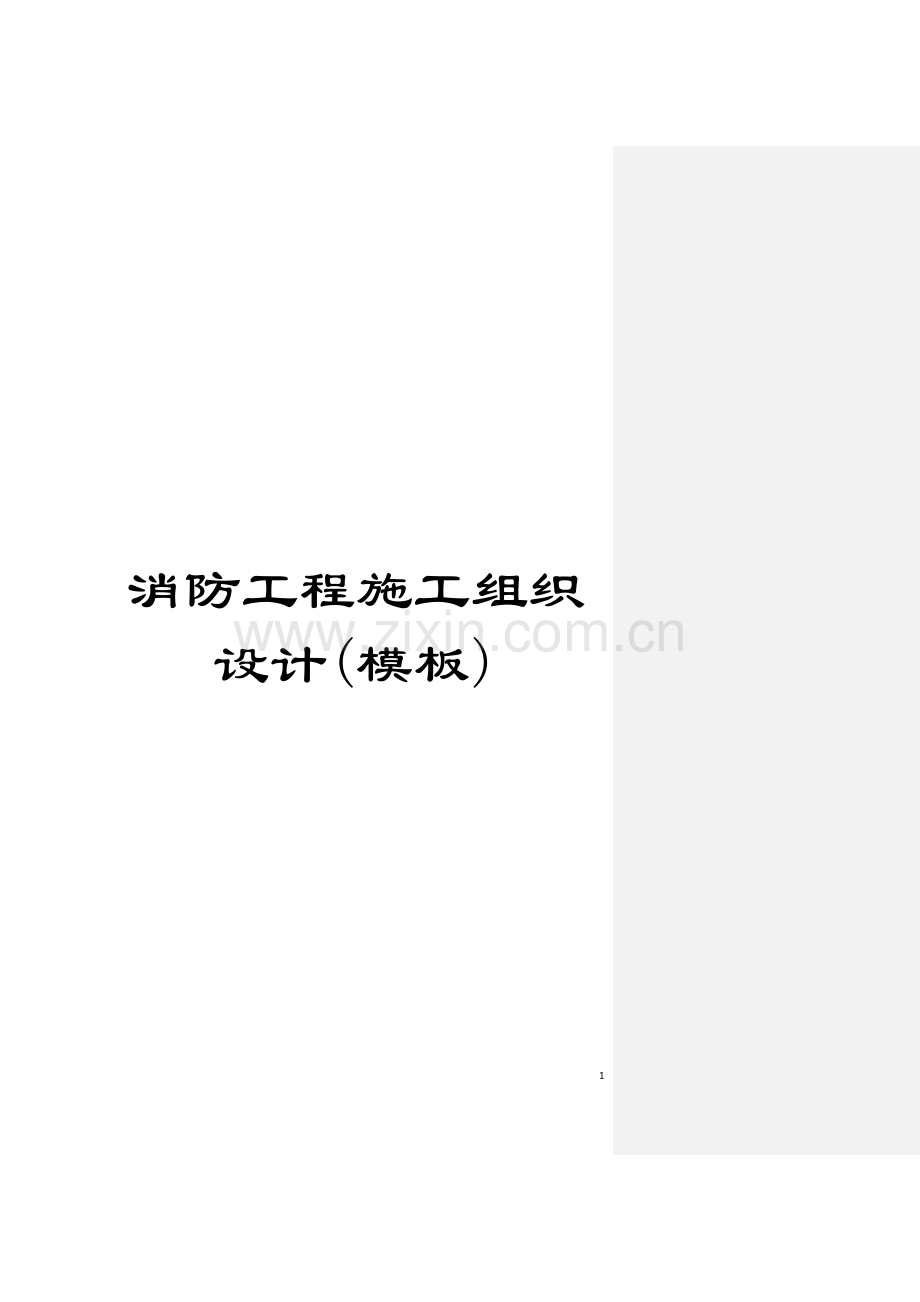

消防工程施工组织设计(模板)模板.doc

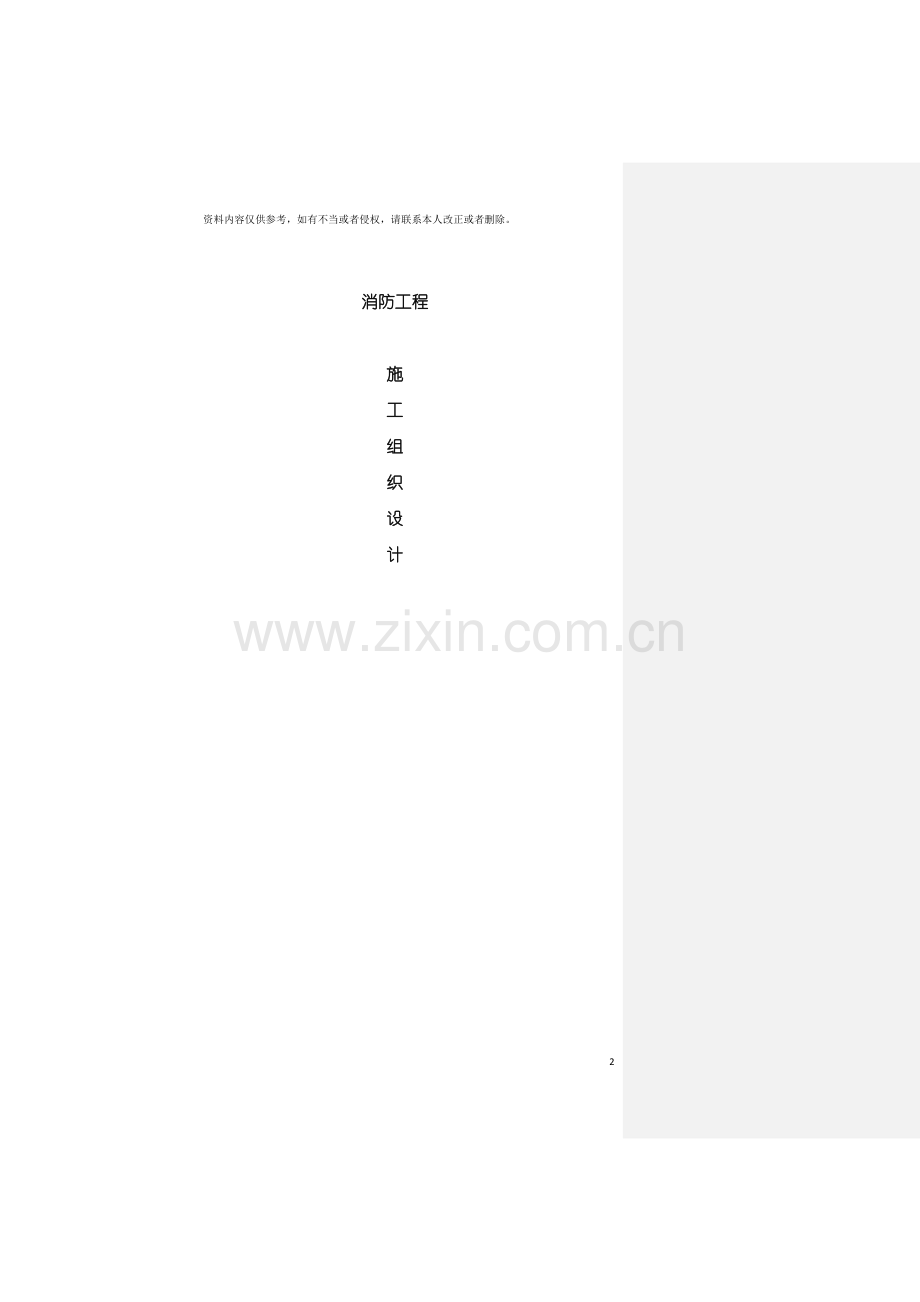

消防工程施工组织设计(模板)38资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。消防工程施 工 组 织 设 计消防工程施 工 组 织 设 计一、 工程简介（1） 工程名称: （2） 建设单位: （3） 承包方: （4） 工程地点: （5） 工程规模: 二、 工程内容 三、 编制依据1、 火灾自动报警系统施工及验收规范( GB50166-92) 2、 火灾自动报警系统设计规范( GBJ116-98) 3、 施工现场临时用电安全技术规范( GJ303-88) 4、 建筑电气安装工程质量检验评定标准( GBK303-88) 5、 自动喷水灭火系统设计规范( GBT84-85) 6、 高层民用建筑设计防火规范( GB50045-95) 7、 通风与空调工程施工验收规范( GBJ243-82) 8、 设备安装工程施工及验收规范( TBJ23-96) 9、 电气装置安装工程1KV及以下配线工程施工及验收规范(GB50258-96)四、 施工工期 本工程施工工期安排服从建设方工期承诺, 在总包的施工进度和总工期的要求下, 由监理单位协调安排, 我公司决不影响进度工期, 确保业主方的工期要求。五、 施工组织 为保证本消防工程施工的顺利进行, 本工程建立项目经理部, 强化统一指挥, 统一调度, 明确职责, 加强现场施工管理, 确保进度、 质量和文明施工。1、 组织机构 该工程由项目技术负责人、 工程部、 技术部、 后勤部、 质安部及施工作 业组组成, 负责该工程的施工全过程的管理, 其组织的形式如下: 工程总指挥总 工 程 师电 施 工 技 术 员电 施 工 班 组水 施 技 术 员水 施 工 班 组 采 购 员质 检 员安 全 员项 目 经 理 主要负责人的具体简历资料如下: 主要管理人员表序号姓名职务职称从事专业年限业绩及担任职务1总指挥工程师72项目经理助理工程师43技术负责人工程师74电技术员85水技术员68材料供应负责人122、 主要负责人岗位职责总指挥: 总体工程质量、 技术审核及指导。 项目经理职责: 负责该工程进度、 物资设备的组织 协调工作, 参加业主召开的工作会议, 接受项目总指挥的领导, 向项目总指挥负责。 施工员职责: 制定施工进度计划, 协调劳动力、 机具、 材料等各生产要素的管理, 制定施工组织设计方案, 督促现场文明施工, 参加有关工程例会, 负责移交工程资料和实物交接。 质检员职责: 督促检查施工工段, 严格按规范标准施工, 检查工程质量及记录。 技术员: 解决施工中存在的技术问题。 采购员: 负责施工设备、 材料的供应及报验工作, 处理解决施工中存在的设备、 材料问题。安全员: 抓好安全生产工作, 落实安全措施。检查施工中安全事故隐患, 严格按安全条例施工。3、 劳动力需用计划: 序 号工程类别计划用人进 场 时 间备 注1焊工5根据实际情况进场2安装电工6根据实际情况进场3水管工16根据实际情况进场4辅助工4根据实际情况进场5机修工3根据实际情况进场6调试人员3根据实际情况进场3、 施工机械需用量计划: 序号设备名称数量型号、 规格进 场 时 间1套丝机( 电动) 2台ZT-R4根据实际情况进场2电动割机2台移动式根据实际情况进场3电焊机3台轻便型DX-135根据实际情况进场4气割工具3套氧气乙炔根据实际情况进场5电锤4把便携式根据实际情况进场6空压机1台根据实际情况进场7对讲机2套根据实际情况进场8电动试压机1台长沙产根据实际情况进场9台钻1台固定式根据实际情况进场10砂轮机2台固定式根据实际情况进场11消防检测箱1套 根据实际情况进场12兆欧表1台1台根据实际情况进场13万用表2台2台根据实际情况进场六、 施工方法( 一) 消防报警及联动系统工程: 1、 系统管线的施工要求: A火灾自动报警系统的传输线路和50V以下供电的控制线路, 应采用电压等级不低于交流250V的铜芯绝缘导线或铜芯电缆。采用交流220/380V的供电和控制线路应采用电压等级不低于交流500V的铜芯绝缘导线或铜芯电缆。B火灾自动报警系统的传输入线路采用穿金属管、 经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。C消防控制、 通信和警报线路采用金属管或金属线槽保护, 并应在金属管或金属线槽上采取防火保护措施。D不同系统、 不同电压等级、 不同电流类别的线路, 不应穿在同一管内或线槽的同一槽孔中。E火灾自动报警系统导线敷设后, 应对每回路的导线用500V的兆欧表测量绝缘电阻, 其对地绝缘电阻不应小于20M。2、 安装光电感烟探测器时应注意的事项: A本次工程在梁的顶棚上设置感烟探测器时, 应符合下列规定: a、 当梁突出顶棚的高度小于200mm时, 可不计梁对探测器保护面积的影响。b、 当梁突出顶棚的高度为200-600mm时, 应确定梁对探测器保护面积的影响和一只探测器能够保护的梁间区域的个数。c、 当梁突出顶棚的高度超过600mm时, 被梁隔断的每个梁间区域至少应设置一只探测器。d、 当梁间净距小于1m时, 可不计梁对探测器保护面积的影响。B在宽度小于3m的内走道顶棚上设置探测器时, 宜居中布置。感温探测器的安装间距不应超过10m; 感烟探测器的安装间距不应超过15m; 探测器至端墙的距离, 不应大于探测器安装间距的一半。这在两超市的办公区域时多见, 此时应其设置。C探测器至墙壁、 梁边的水平距离, 不应小于0.5m; 探测器周围0.5m内, 不应有遮挡物。D办公的房间或者是超市的公共被货架、 设备或隔断等分隔, 其顶部至顶棚或梁的距离小于房间净高的5%时, 每个被隔开的部分至少应安装一只探测器。E探测器至空调送风口边的水平距离不应小于1.5m,并宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。F探测器宜水平安装。当倾斜安装时, 倾斜角不应大于45。G在电梯井、 升降机井设置探测器时, 其位置宜在井道上方的机房顶棚上。H光电感烟探测器的安装图: 3、 各类模块的安装: A在安装时一定要认清其型号, 被控制的设备, 被控制设备所能提供的接点及接线方式, 达到的要求等。B模块一定要固定牢固, 安装于被控制的设备附近。C模块的接线及保护措施要得当。D各类模块接线图: a. LD-8301模块的对外端子示意图:其中: Z1、 Z2: 与控制器信号总线连接的端子D1、 D2: 与控制器的DC24V电源连接的端子, 不分极性V+、 G: DC24V输出端子, 用于向输出触点提供+24V信号, 以便实现有源DC24V输出, 输出触点容量为5A, DC24VI1、 G: 与被控制设备无源常开触点连接的端子, 用于实现设备动作回答确认( 可经过电子编码器设为常闭输入) NO1、 COM1、 NC1: 模块的常开常闭输出端子布线要求: 信号总线Z1、 Z2采用RVS型双绞线, 截面积;电源线D1、 D2采用BV线, 截面积1.5mm2; V+、 G、 I1、 G、 NO1、 COM1、 NC1采用RV线, 截面积1.0mm2。b. LD-8302模块的对外端子示意图其中: NC、 COM、 NO: 常开、 常闭控制触点输出端子O、 G: 有源DC24V控制信号输入端子布线要求: 各端子外接线均采用BV线, 截面积2.5mm2。驱动交流型设备的方法如图: c. LD-8302A模块的对外端子示意图其中: 弱电端子如下: C1: 启动命令信号输入端子 C2: 停动命令信号输入端子 GND: 地线端子 INl: 启动回答信号输出端子 IN2: 停动回答信号输出端子 强电端子如下: A、 B: 启动命令信号输出端子, 为无源常开触点 C、 B: 停动命令信号输出端子, 为无源常闭触点 D: 启动回答信号输入端子, 取自被控设备AC220V常开触点 E: 停动回答信号输入端子, 取自被控设备AC220V常闭触点 N: AC220V零线端子LD8302A型模块电气原理框图如图: d. d.LD-8303模块的对外端子示意图其中: Z1、 Z2: 控制器来的信号总线, 无极性 D1、 D2: DC24V电源, 无极性 Il、 G: 第一路无源输入端 12、 G: 第二路无源输入端 V十、 G: DC24V输出端子, 用于向输出控制触点提供侵4V信号, 以便实现有源DC24V输出, 有源输出时可输出1A、 DC24V NCl、 COMl、 N01: 第一路常开常闭无源输出端子 NC2、 COM2、 N02: 第二路常开常闭无源输出端子 布线要求: 信号总线Z1、 Z2采用RVS双绞线, 截面积10mm; 电源线D1、 D2采用BV线, 截面积15mm2。4、 公共广播的布置与安装: a. 民用建筑内扬声器应设置在走道和大厅等公共场所。b、 每个扬声器的额定功率不应小于3W, 其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应大于12.5m。c、 火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。d、 广播切换的接线图5、 手报及电话插孔的安装a. 每个防火分区应至少设置一个手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m。手动火灾报警按钮宜设置在公共活动场所的出入口处。b. 手动火灾报警按钮应设置在明显的和便于操作的部位。当安装在墙上时, 其底边距地高度宜为1.3-1.5m, 且应有明显的标志。c. 手动报警按钮接线图 其中: Z1、 Z2: 无极性信号二总线接线端子K1、 K2: 无源常开输出端子布线要求: 信号线Z1、 Z2采用RVS双胶线, 导线截面1.0mm2。6、 JB-QB-GST500控制器的安装: a. 控制器面盘前的操作距离: 单列布置时不应小于1.5m; 双列布置时不应小于2m。在值班人员经常工作的一面, 面盘至墙的距离不应小于3m。面盘的后的维修距离不宜小于1m。b. 集中火灾报警控制器或广播控制柜安装在墙上的, 其底边距地面高度宜为1.3-1.5m, 其靠近门轴的侧面距墙上不应小于0.5m, 正面操作距离不应小于1.2m。c. 控制器外形尺寸及接线图: JB-QB-GST500型控制器的外形尺寸如下图: 其中: A、 B: 连接其它种类控制器的通讯总线端子 Z1-1、 Z1-2, Z2-1, Z2-2: 二路无极性信号二总线端子 OUTl、 OUT2: 火灾报警输出端子(无源常开控制点, 报警时闭合) RXD、 TXD、 GND: 连接彩色CRT系统的接线端子 CN十、 CN-(N12): 12路多线制控制输出端子 L、 G、 N: 交流220V接线端子及交流接地端子布线要求: a控制器信号总线采用RVS双绞线, 截面积1.0mm2b控制器与控制器之间的通讯总线采用RVVP屏蔽线, 截面积1.0mm2c控制器输出的多线制控制点外接线采用BV线, 截面积截面积2.5mm2d与彩色CRT系统采用RS-232标准接口连接, 最大连接线长度不宜超过15m8、 电源箱的安装及接线图其中: L、 G、 N: 交流220V电源端子( G为机壳接地端子) +24V、 GND: DC24V输出端子布线要求: DC24V电源输出线采用BV线, 截面积4.0mm2(竖井内干线)或截面积4.0mm2(平面支线)。9、 保护接地: A、 火灾自动报警系统接地装置的接地电阻值应符合下列要求: 采用专用接地装置时, 接地电阻值不应大于4;采用共用接地装置时, 接地电阻值不应大于1。B、 接地干线应采用铜芯绝缘导线, 其线芯截面面积不应小于25mm2。接地干线宜穿硬质塑料管埋设至接地体。C、 由消防控制室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线, 其线芯截面面积不应小于4mm2。E、 消防电子设备凡采用交流供电时, 设备金属外壳和金属支架等应作保护接地, 接地线应与电气保护接地干线( PE线) 相连接。10、 系统其它要求: A、 消防控制设备的控制电源及信号回路电压宜采用直流24V。B、 火灾自动报警系统应设有主电源和直流备用电源。C、 火灾自动报警系统的主电源应采用消防电源, 直流备用电源宜采用火灾报警控制器的专用蓄电池或集中设置的蓄电池。当直流备用电源采用消防系统集中设置的蓄电池时, 火灾报警控制器应采用单独的供电回路, 并应保证在消防系统处于最大负载状态下不影响报警控制器的正常工作。11、 技术规范 保证整个系统完全符合中华人民共和国有关条例和规范, 能满足要求。( 二) 水喷淋及消火栓部分根据消防水系统图纸, 消防管道DN100以下都用热镀锌钢管采用螺纹连接式沟槽式卡箍, 管道大于DN100者用热镀锌无缝钢管采用沟槽式卡箍连接1、 沟槽式卡箍连接的优点: 槽式管件接头无需焊接, 因此比传统安装轻易、 更加环保, 不需要二次镀锌, 不存在二次安装等诸多程序。安全的纯机械安装, 使其特别适合禁火工地。安装时只需一把扳手操作。 2、 施工安装前对成品和半成品的检验工作A、 自动喷水灭火系统所用的管子、 管件、 支架、 防晃架等应进行如下检验: a)、 管子、 管件、 各种支吊架所用材质、 规格、 型号等应和设计图纸所标明的要求相符。b)、 凡未标明的, 应使用生产厂家合格产品或经有关部门认可的产品, 不得用不合格产品或随意用替代品。一般情况下, 系统管网用镀锌钢管或铜管和镀锌无缝钢管。管子表面要求无裂纹、 缩孔、 夹渣、 重皮等缺陷。管子的螺纹密封面完整, 无损伤、 毛刺等缺陷, 精度及表面粗糙度应达到设计要求和制造标准。c)、 非金属密封垫片要求质地柔软、 无老化变质或分层现象, 表面无损伤、 皱纹等缺陷。法兰密封面应平整光洁, 不得有毛刺及径向沟槽, 凹面法兰能自然嵌合, 面的高度不得低于凹槽的深度。B、 喷头应进行如下检验: a)、 凡新设计的工程, 应采用合格的新喷头; 凡改过的工程应采用与原系统喷头型号、 规格一致的喷头, 若无原型号、 规格的喷头, 应选用温级一致且型号接近的喷头。b)、 喷头的色标必须明显, 且符合规定的色标温级, 不得自行在喷头上涂其它颜色涂层; 凡发现色标和温级不符的喷头。要退回厂方, 不得凑合使用。c)、 工程中所使用的各种型号、 规格喷头, 要按标准进行使用前的抽检, 不合格的不能用。d)、 选用的喷头型号、 规格要符合设计要求, 一般情况下, 喷头的温级和使用环境相协调, 即闭式喷头的动作温度比使用环境温度高30C左右。e)、 喷头的商标、 型号、 制造年月及制造厂等标志要齐全、 喷头外观无加工缺陷和机械损伤; 螺纹密封要平整、 光滑, 其尺寸偏差符合现行标准。f)、 闭式喷头的性能检测或抽检。g)、 开式喷头性能检测: 开式喷头包括水幕喷头、 水喷雾喷头和普通开式喷头。这些喷头共同的检测项目是布水性能试验。另外水幕喷头还得作降温、 隔热隔烟等性能检测试验; 水喷雾喷头还得作水的雾化性能及灭火性能试验等, 普能开式喷头都得作喷头强度等性能检验。不论闭式喷头还是开工喷头, 在安装使用前, 要保存在不受振动、 无腐蚀的地方。C、 阀门检验自动喷头灭火系统所用的闸阀、 止回阀、 电动蝶阀、 报警控制阀、 安全信号阀、 安全阀、 排气阀等各类安全阀门在系统的作用如下: a)、 闸阀主要安装在供水立管、 配水干管上, 即自动喷水灭火系统定期进行检修时, 关闭供水系统部分管段的闸阀, 检修完以后, 再开启并锁定在开启位置。现在, 闸阀一般被安全信号阀代替, 因闸阀没有锁定装置, 有时被关闭或半关闭, 万一发生火灾, 造成中断供水, 故用安全信号阀代替闸阀或闸阀加锁定装置是必要的。b)、 止回阀一般安装在不允许水倒流的管段上, 如水泵出水管上, 通向水箱的立管上、 水泵接合器上以及其它防止水倒流的管段上。c)、 报警控制阀是带报警装置的控制阀门, 有湿式报警控制阀; 干式报警控制阀; 干、 湿两用报警控制阀; 雨淋阀等。这些控制阀共同的地方是报警装置和能切断或接通水流且防止水倒流等, 不同的是用于不同喷水灭火系统, 阀的开启关闭方式不同。d)、 安全信号阀是安装在管道上带启闭信号的阀门, 该阀一般安装在配水干管和配水管上, 可代替闸阀。以上这些阀门要按出厂设备组件清单, 检查组件是否齐全完好无损, 且有制造厂的合格证。报警阀和水力警铃除有商标、 型号、 规格等标志外, 应有水流方向标志; 闪门及组件外观检查有清晰的铭牌及标志。不得有任何加工缺陷和机械损伤; 报警阀和控制阀的阀瓣组的铃锤应转动灵活; 在安装使用前, 报警阀要经4.8Mpa压力的强度试验和径2.4Mpa压力的严密性试验, 试验时间5min, 阀体、 阀瓣无渗漏方可使用。控制阀只进行2.4Mpa压力的强度试验和1.6Mpa压力的严密性试验, 试验时间仍为5min, 阀体、 阀瓣无渗漏为合格。3、 系统组件安装A、 管网安装a) 湿式系统管道DN100以下都用热镀锌钢管采用螺纹连接或沟槽式卡箍, 管道大于DN100者用热镀锌无缝钢管采用沟槽式卡箍连接。b) 管道应符合设计要求, 管道中心与建筑结构的最小距离应符合下表的规定。管道中心线与梁、 柱、 楼板的最小距离公称直径253240507080100125距离mm404050607080100125管道应固定在建筑物的结构上, 支撑点应能承受充满水时的管重和再另加114kg附加符载。管道固定采用管支架, 吊架和防晃支架。管道支架或吊架距离应满足下表的要求。公称直径253240507080100125150200距离mm3.544.55666.5789.5设置吊架或支架的位置应不影响喷头的喷水效果。一般吊架与喷头的距离不宜小于30cm, 与末端喷头的距离不应大于75cm。在支管每段管子上至少应设置一个吊架。相邻两喷头间的管段上应设置一个吊架, 当喷头间距小于180cm时可隔段设置, 但吊架的距离不是大于3.6m.在通径为50mm或50mm以上的管道, 每段配水平管或配水管上至少设置一个防晃支架。管线过长或改变方向, 必须增设防晃支架。防晃支架应能承受管道、 配件和管内的水重的总量50%的水平方向推力, 而不致损坏变形。立管应在其底部、 顶部设防晃支架, 其安装位置距地面或楼面的距离宜为1.5m-1.8m, 同时隔层设防晃支架。当喷头管道在安装于通风管道之下时, 管道应由建筑结构或专设支架支撑。d) 管道穿过建筑物变形缝, 两建筑物之间应设置柔性连接器, 穿墙及过楼板, 一般应加套管, 但管道焊接缝不得置于套管内, 穿墙套管长度不得小于墙厚, 穿楼板套管应高出楼面或地面10mm。管道设在有腐蚀性介质的地方。如必须敷设时, 对管段必须特殊防腐保护处理。e) 系统排水措施应满足下列要求: 1)系统管道宜有0.002-0.005的坡度, 使其坡向排水管。2)若系统少于5只喷头, 应在管道低凹处, 装设螺蚊堵头排水口; 当系统喷头多于5只时, 应装带有排水阀的排水管。排水管与辅助排水管的管径见下表, 配水干管公称直径( mm) 排水管公称直径( mm) 辅助排水管公称直径( mm) 100503270-80403270-25(二)喷头安装喷头安装应在系统管网试压、 冲洗后进行。安装喷头所需的弯头、 三通等宜采用专用管件。喷头的安装应采用工厂配备的专用扳手。发现喷头的框架、 溅水盘变形或释放元件损伤应更换喷头。当喷头需要更换时, 更换上的喷头与原喷头型号相同。当使用喷头的公称直径小于10mm时, 在配水干管或立管上应安装滤水器。凡易遭机械损伤的喷头, 应安装防护罩。喷头安装时, 应按设计规范要求确保其溅水盘与吊顶、 门、 窗、 洞口和墙面的距离。喷头距墙壁、 独立式隔断或墙的安装距离应符合下表的规定: 喷头与隔断的水平和垂直距离水平距离( cm) 1522.53037.5456075100最小垂直距离( cm) 7.510.015.020.023.631.838.645.0(三)报警阀安装报警阀其组件的安装应先安装报警阀与喷淋立管的连接, 应保证水流方向一致, 再进行报警阀辅助管道的连接。报警阀应安装在明显而便于操作的地点, 距离地面高度一般为1.2m左右。两侧距墙不小于0.5m, 正面距墙不小于1.2m。安装报警阀的室内地面应采取相应的排水措施。1、 湿式报警阀的安装应符合下列要求: ( 1) 应确保其报警阀前后的管道中能顺利充满水; 水力警铃不发生误报警; ( 2) 每一个水流指示器为一个报警分区, 每一个报警分区应安装一个检测装置。( 3) 水流通路上的过滤器应安装在延迟器前, 且要便排渣操作的位置。( 四) 组件安装水力警铃应装在公共通道或有人值班室内, 且应安装检修、 测试用阀门和通径 20mm的滤水器。警铃和报警阀的连接应采用镀锌钢管, 当通径为15mm时, 其长度不应大于6m; 当通径为20mm时, 其长度不应大于20m。水力警铃安装应确保其启动压力不小于0.05Mpa; 警铃连接管必须畅通、 水轮转动灵活。1、 水流指示器的安装应符合下列要求: ( 1) 在管道试压冲洗后, 方可安装。一般应装在分区安全信号阀后面管道上, 其尺寸必须与管径相匹配。( 2) 水流指示器的桨片、 膜片一般宜垂直于管道, 其动作方向和水流方向一致; ( 3) 安装后的水流指示器的桨片、 膜片动作灵知, 不允许与管道有任何摩擦接触, 且要求无渗漏。2、 系统中的安全信号阀应靠近水流指示器安装, 且与水流指示器间距不小于300mm。3、 自动排气阀应在管道系统试压冲洗后安装于立管顶部或配水管的末端, 不应有渗漏。4、 系统中安装的控制阀包括闸阀、 安全信号阀、 蝶阀等型号、 规格、 安装部位应符合设计图纸要求; 安装方向正确, 阀内清洁无堵塞, 无渗漏; 系统中的主要控制阀必须安装启闭指示。5、 末端试水装置安装在系统管网或分区管网的末端, 是检验系统供水压力、 流量、 报警或联动功能的装置。( 五) 管网强度、 严密性试验系统安装完后, 应按设计要求对管网进行强度、 严密性试验, 以验证其工程质量。应进行水压试验: 系统水压试验应用洁净水进行, 不得用海水或有腐蚀必化学物质的浴液, 且应有防冻措施。水压强试试验压力当设计工作压力小于或等于1.0Mpa时, 为1.4Mpa或设计压力的1.5倍。当设计工作压力大于1.0Mpa时, 应为设计工作压力加0.4Mpa。测压点应设在管道系统最低部位。对管网注水时, 应将空气排净, 然后缓慢升压, 达到试验压力后, 稳压30min, 目测无泄露、 无变形、 压降不大于0.05Mpa时为合格。系统严密性试验一般在强度试验合格后进行。其试验压力为设计工作压力, 稳压24小时经全面检查, 以无泄露为合格。系统的水源干管、 进户管和室内地下管道应在回填隐蔽前, 单独地或与系统一起进行强度、 严密性水压试验。五、 重要部位质量通病及防治办法: ( 一) 火灾自动报警及消防联动控制系统1施工中管线敷设有断头、 少线、 接地、 短路时应采取以下措施防冶: ( 1) 施工前认真进行图纸会审和技术交底。明确报警布点位置, 设备接线需求、 管线的敷设方向。( 2) 现场实地勘察。将现场实际性与施工图纸进行比较细化, 拿出详细的可行性方案和施工方案, 包括管线的型号、 数量及预留等情况。( 3) 施工中严格按上述施工方案和国家电气布线施工标准规范进行施工。( 4) 管线敷设完后, 认真细心地检查导线的型号、 数量是否与方案和图纸相符, 导线的绝缘阻值是否达到要求。( 5) 实施完上述工序并达到合格标准后, 再进行其它工序的施工。2、 前端设备的安装松动、 无法联动、 不正确时应采取以下预防措施: ( 1) 安装前熟悉各个设备( 探测器、 模块、 手报) 的接线方式和安装方法。( 2) 针对施工图纸牢固正确的安装设备。( 3) 与其它消防设备联接的联动模块或信号模块, 在安装前要特别注意该消防设备与消防联接的接线方式及控制原理。( 4) 设备安装遵照火灾自动报警设计及施工验收规范执行。3、 报警控制器的安装和调试为避免出现调不通、 联动失效、 运行不正常应该按以下步骤进行: ( 1) 认真阅读报警控制器的使用说明书, 检查控制器的工作情况。( 2) 在控制器正确安装后正常工作的情况下, 关闭控制器后, 接入前端各报警回路, 再开机运行并检查系统运行情况。( 3) 进行系统编程, 按逻辑程序对探测区域和报警区域进行编程, 联动相应的模块, 控制相应的消防设备。( 4) 如果出现相应的联动设备不动作, 此时应检查模块工作是否正常。如果模块工作正常, 此时应要求联动设备的施工方配合, 共同协调解决。( 5) 如果出现探头报警故障或总是报警, 或试验不报警, 应检查探头是否损坏或更换探头。( 6) 当检查调试完成上述合格后, 方可进入试运行, 最后进行验收。( 二) 自动喷水灭火系统和消火栓给水系统。1、 管网渗漏采取以下预防措施: ( 1) 所有管网的管材和管网上的阀门零部件均应是合格产品。( 2) 管网的施工人员必须持证上岗, 而且经验丰富。( 3) 如发现渗漏, 应及时查明所在位置, 排水进行处理。2、 水流指示器( 或信号蝶阀) 不发出报警信号采取以下措施: ( 1) 检查水流指示器( 或信号蝶阀) 的安装方向是否正确, 型号是否与口径一致。( 2) 检查水流指示器( 或信号蝶阀) 上的电器元件工作是否正常。3、 湿式报警阀组不发出报警信号采取以下措施: ( 1) 检查该阀组安装方式和管路连接方式是否正确。( 2) 如果该阀组压力开关不报警, 应检查压力开关的电路是否正常。( 3) 如果该阀组的警铃不发出报警, 应检查警铃盘内的转轴旋转是否灵活, 周围是否有遮挡物。Page: 26气体灭火系统组成及功能一、 在每一个防护分区均设有一台NOTIFIE RP-1002, 完成该分区的火灾自动报警及气体灭火系统控制。在消防中心的集中火灾报警控制器上能够显示各个气体灭火防护分区的火灾自动报警状态。消防中心联动台上, 能够显示及控制各气体灭火分区的气体灭火系统的动作。该处安排消防管理人员24小时值班, 随时监视火警, 及时处理火警。特别是准备随时到气体灭火控制间, 紧急手动施放灭火气体进行灭火或紧急切断误动作对灭火剂释放的启动。二、 按照火灾自动报警系统设计规范的规定在保护区设置感烟探测器及感温探测器探测火警。在每一个火警探测区都能产生两个互相独立的火警信号。在一个气体灭火保护区内任何一个火警探测区内出现感烟探测器报警信号时, 该区的声报警器报警, 同时, 消防中心的集中火灾报警控制器报警并指示出火警部位。三、 消防联动 在一个火警探测区内只出现感烟探测器报警信号时, NOTIFIE RP-1002指令该区发出声报警。并联动SIMPLEX主机使本层及相邻楼层发出声光报警, 停本层及相邻楼层空调, 截断本层及相邻楼层非消防电源, 并接收显示反馈信号。 在一个气体灭火火警探测区内出现感温探测器报警信号时, NOTIFIE RP-1002立即指令该区的声光报警器报警。在设定的时间隔后, NOTIFIE RP-1002打开相应瓶头阀、 选择阀向所在气体灭火保护区施放FM-200进行灭火。此时, NOTIFIE RP-1002根据喷气压力开关的动作, 显示出FM-200的释放, 点亮气体释放灯。同时, 向消防中心集中报警器报告施放FM-200的保护区代号。 相应的信号模块( 输入模块) 、 控制模块( 输出模块) 配合完成上述控制显示功能。气体灭火系统安装1、 施工流程( 说明: 号内的项目需协调施工顺序) 气体灭火系统 风管、 下水管灭火剂输送管道安装试压吹扫、 火灾探测器管线FM-200喷嘴、 火灾探测器FM-200气体灭火控制器消防电源系统调试( 模拟喷气) 消防联动统调 火灾自动报警及消防联动系统吊顶内线管线管、 防锈处理、 端子箱穿线、 装金属软管吊顶龙骨及不燃板, 墙面装修探测器、 紧急中断按钮、 声光报警器、 放气指示灯防火门、 防火卷帘门、 气体灭火系统、 防排烟系统、 控制主机消防电源 系统调试报警联动统调2、 施工方法 气体灭火系统 FM-200型灭火装置施工全面遵守气体灭火系统施工及验收规范 FM-200型瓶组安装a. 单瓶FM-200型储瓶重360kg。b. 运输: 场外用平板汽车, 可人力装卸( 必须小心轻放, 不碰撞) , 室内人力运输。c. 安装前检查: l 先检查主附件外观情况, 不得有碰伤, 附件不得有扭曲; 瓶气压力显示清楚。l 瓶及附件型号、 规格、 功能是否符合设计要求。d. FM-200储瓶组安装l 先装瓶架: 按设计图中位置固定在地板上。l 将钢瓶一个一个按编号顺序装在瓶架上卡稳。l 连接气控软管, 接头必须拧紧。l 安装集气分配管, 固定在钢瓶架顶部同时接上放气软管和角型止回阀。丝扣连接必须拧紧。l 装安全阀、 压力开关。 管道安装: a. 放线: 按设计图纸管道走向, 在建筑平面测出各段管子的长度, 并定位编号。在建筑墙、 顶面标注记号。同时确定支吊架位置。同一楼层的平面管应当在同一平面上。b. 支吊架制作安装: l 选用给排水标准图集制作安装。l 支吊架间距按设计要求( 如下表) 公称管径mm 20 25 3240507080100英寸3/4111/411/2221/234间距 M1.82.12.42.73.43.53.74.3l 主干管DN50mm时, 垂直方向和水平方向至少各安装一付防晃支架。穿过楼层时, 每层安装一付防晃支架。当水平管道转弯时, 在弯管的附近安一防晃支架( 参照类似设计图位置) 。防晃支架采用给排水标准图集89SS175/65制作安装。c. 管道预制l 管材要求为内外镀锌钢管.螺纹连接。l 集气管、 分配管预制(见后)。l 管段制作: * 按放线所定各管段长度号料、 机械切割。* 螺纹制作: 采用机械套丝, 要求螺纹规整, 符合标准管螺纹要求。* 在套完丝的管段标上管段编号, 待安装。d. 安装管道l 螺纹接头填料用白麻涂白干漆。l 螺纹连接应拧紧, 不得将填料挤吊在管内; 挤出接头外的填料应清除干净。l 法兰盘连接, 密封面应是凸凹对焊法兰, 垫片面应平整, 凸凹面应稳合。l 法兰垫片采用高压橡胶石棉板。l 严格进行管道防腐。l 管网宜均衡布置。同一防护区内, 从储存容器到各个喷嘴的管道当量长度之差不应超过最大值的10%。l 管网不应采用四通管件分流。采用三通管件分流时, 分流出口应水平布置, 且不采用直流三通。e. 管道穿墙、 穿板处装套管, 套管间隙用柔性耐火材料封堵。 管道试压吹扫依次进行: a. 空气压力强度试验: 试验压力3.5MPa,持续10min,目测管道无变形为合格。(试验打压时, 每次增压0.35MPa)b. 采用压缩空气吹扫, 末端气流20m/s。采用白布检查, 直至无铁锈、 尘土、 水渍及其它脏物出现。c. 气压严密性试验: 试验压力2.0Mpa, 关断气源3min内压力降不大于10%, 肥皂水检漏无漏气为合格。d. 试验合格后, 用法兰盖密封管道待用。 喷嘴安装a. 安装前检查喷嘴型号、 规格、 孔径是否符合设计图纸要求。b. 系统管道试压吹扫合格, 支吊架牢固, 方可安装。c. 在吊顶房间内喷嘴装饰盘应与吊顶面齐平。 控制系统调试a. 电气控制系统安装完毕后, 进行检查.试验符合设计要求后, 进行自动灭火装置的调试及联动运转。b. 自动灭火联动方案见本工程施工组织设计。 集气分配管制作a. 组合图、 大样图在现场给出b. 集气管按大样图制作l 说明: *集气分配管制作, 按组合图和大样所标各部件规格、 尺寸放样、 下料、 组装。*所用管材为无缝钢管或锻压元钢机加。*法兰盘选中压( Pg2.5MPa) 标准凸凹密封连接,对口焊接。*各件制作.组合后进行4.2MPa水压强度试验。保压3min 不漏为合格, 而后进行内外防锈。*预制时按部件编号用钢字码打在法兰盘上。 火灾自动报警及消防联动系统
