济南海鲜大市场安装施工组织设计.doc

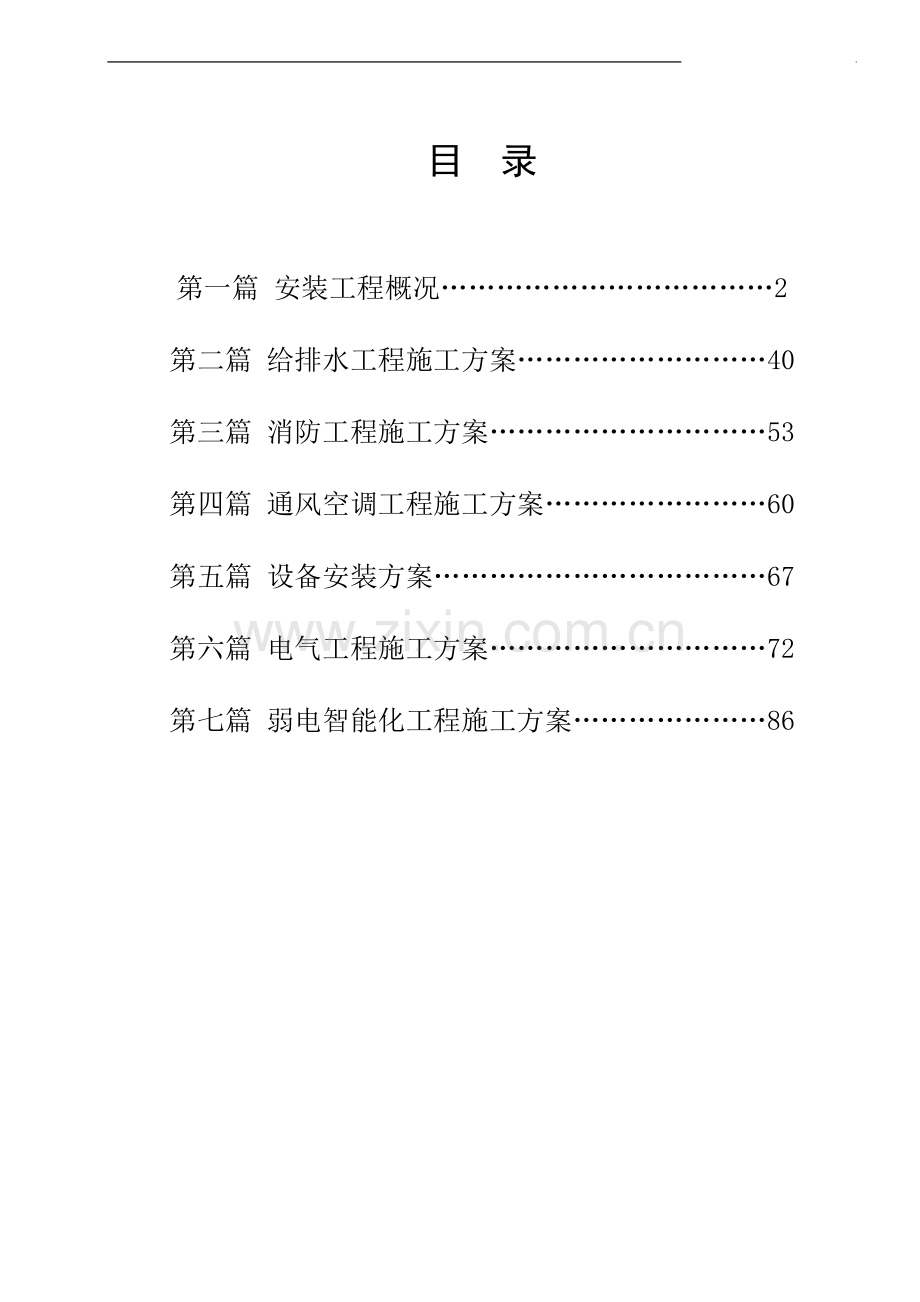

目 录第一篇 安装工程概况2第二篇 给排水工程施工方案40第三篇 消防工程施工方案53第四篇 通风空调工程施工方案60第五篇 设备安装方案67第六篇 电气工程施工方案72第七篇 弱电智能化工程施工方案86第一篇 安装工程概况目 录第一章 工程简介3第二章 工程特点9第三章 施工技术关键10第四章 施工组织设计11第五章 施工进度计划13第六章 施工总体部署14第七章 施工进度、质量、安全、季节施工保证措施16第八章 降低成本措施27第九章 现代化管理方法和新技术应用29第十章 现场临时设施31第十一章 合理化建议32第一章 工程简介一、工程概况（一）济南泺口服装大厦，该工程位于济南市济泺路与小清河北路路口以西，地理位置优越。该工程以经营服装为主的商业批发零售市场，总建筑面积25000平方米，地上五层。建筑总高度22米，框架结构，建筑物耐火等级为一级。 ，一层至三层为服装批发，四层为羽绒服批发，五层为办公场所，是一座综合性一类多层建筑。立面采用现代造型手法，简洁、大方、色彩明快，体现出浓厚的商业气息。本工程由济南泺口服装有限公司投资，山东城乡建设设计院设计， 济南三利建设监理公司监理，山东三箭建设工程股份有限公司承建。二、工程内容（一）给排水系统：给水系统、排水系统、污水系统、雨水系统。（二）消防系统：消火栓系统、自动喷淋系统。（三）通风空调系统：制冷、换热空调系统（风机盘管加局部新风系统）、送风系统、排风防火排烟系统（四）强电系统：供、配电系统、照明系统、动力系统及防雷接地系统。（五）弱电系统：综合布线系统、电视监控系统、有线电视、电话系统、消防火灾报警联动系统。（一）给排水系统、给水系统本工程给水管采用PP-R管，管径DN70的热容连接，顶层水箱间设高位水箱。生活给水由地下一层HLXB型无负压自动增压水箱供水，供水压力0.35Mpa。、排水工程、一层采用本工程排水系统地下一层排水管与明排水沟组合排水，二层、三层用排水管排至地下一层明排水沟后排至室外。制冷机房、电梯井底、消防泵房部分则通过污水集水池经污水泵提升排放；轴以南区域污水经过化粪池处理后排入城市下水道；轴以北区域废水经隔油器处理后排放；排水检查井以内排水管采用塑料排水管，承插式胶粘剂连接，出上人屋面部分排水管采用机制铸铁管，高度为米；排水检查井以外排水管采用混凝土管，水泥抹带连接，：水泥砂浆填实；污水泵压力排水管道采用焊接钢管，焊接连接。室外明露排水管采用离心玻璃棉保温，保温层厚度mm，镀锌铁皮做保护层。、雨水系统雨水为部分内排水系统。降雨强度：5.03LS100m2 ，设计重现期为十年。管道采用HDPE排水专用管材（PE80）,管道连接方式采用热熔对焊连接。（二）消防部分本工程消防部分包括消火栓系统和喷淋系统，喷淋系统为中危险级级。消火栓系统、自动喷水灭火系统采用内外热镀锌钢管，DN100以下采用丝接，DN100以上 卡箍连接。、室外生活给水管网与消防给水管网合用。、室内消火栓系统分别在地下一层和三层所有立管水平连接，形成立体环状。消火栓的布置间距满足两股水柱同时到达室内任何部位，消火栓采用型，栓口口径65mm，水枪口径19mm，水龙带长25m,消防箱内设直接启动消防水泵的按钮。消火箱为组合型，箱的上部为消火栓，下部为3具磷酸铵盐干粉灭火器，灭火器的配置基准为5，灭火剂充装量为kg。初期火灾水量由屋顶水箱供给，屋顶水箱间内设消火栓气压稳压设备一套。室外设两个消防水泵接合器。消火栓系统设计流量：室内为，室外为30，系统设计压力为0.35，由室外供水管网直接供给。、自动喷水灭火系统整个系统共用一套供水设备，地下一层批发交易区为预作用自动喷水灭火系统，其余部分为湿式自动喷水灭火系统。喷淋系统设计流量为30，设计压力为0.65，由地下室消防泵房内的喷淋泵供水，并设120M3 消防水池一座，自动喷淋系统火灾延续时间按1小时计算，消防用水有效容积108 M3 。屋顶设立方米消防高位水箱及消防稳压设备，以满足最不利点处喷头工作压力0.1。、变、配电室在每个门口设3具磷酸铵盐干粉灭火器，灭火器的配置基准为5，灭火剂充装量为kg。（三）通风空调系统、空调方式本工程采用冬季送热、夏季送冷空调方式，空调水系统为一个系统，仅在走廊设风机盘管加新风系统。（1）、空调冷热源系统：本工程空调夏季总冷负荷为：6100KW，冬季总热负荷为：4500KW。夏季新风冷负荷为：1350KW，冬季新风热负荷为：4500KW。夏季选用3台离心制冷机组，冬季选用两台蒸汽换热器，由市政管网提供压力为0.4Mpa的饱和蒸气。每台制冷机组制冷量为2100KW，每台换热器换热量为3400KW，夏季冷冻水供回水温度为：712。冬季热水供回水温度为：6050。冷却塔供回水温度为：3237。冷冻水泵及冷却水泵均为三用一备，冬季热水循环泵为两用一备。（2）、地下一层海鲜养殖冷源：本工程海鲜养殖夏季总是冷负荷为5460KW，每标准铺面冷负荷为30KW。海鲜养殖制冷机组由用户自理。冷却系统为用户提供冷却水。每台制冷机组织制冷量为10KW，每铺面按三台设计，冷却塔供回水温度为：3237。、空调风系统1、 在走廊区域为风机盘管加新风系统；2、 其余区域均为风机盘管加送风风管和散流器；3、 在主要通道门口设空气幕。、空调水系统空调水系统为一个系统，冬季送热，夏季送冷。、送风、排风防排烟系统1、送风 在每个楼梯处、变配电室、机房设送风系统，外墙风口为带铁丝网防水百叶风口，并加防冻调节阀，风管上设防烟防火阀，70时自动关闭。送风机选用双速风机，平时根据商场人员密度，送风机高速或低速运行。2、排风防排烟（1）不具备自然防烟的前室均加压送风，送风机设在屋顶，前室设竖风道，火灾时打开加压送风，风口为自垂百叶风口。地下一层至三层商场均设置机械排风兼排烟系统，排风排烟竖井由屋顶风机进行排风排烟，平时为排风，火灾时为排烟。风管出口处设280自动关闭的防火阀，同时风机停止运转。多叶排烟口平时常闭，电动手动开启，280自动关闭，多叶排风口平时常开，电动快关，70自动关闭。排风排烟风机选用消防高温排烟风机，所有排烟口或排烟阀均与排烟风机联锁，当任一排烟口或排烟阀开启时，排烟风机自动启动。（2）火灾报警时，除加压送风、排烟系统供电外，其余通风空调系统均停止供电。、空调自控风机盘管供水支管设动态平衡电动两通阀，根据室温控制阀门开启关闭。、管材及安装1、空调冷冻水管、热水管、冷热水合用管、空调冷凝水管、地下一层冷却水供回水管100，采用铝塑稳态复合管，热熔连接；100时采用无缝焊接钢管，焊接连接。2、通风换气、防排烟风管及空调风管采用镀锌钢板制作。（四）强电系统本工程包括以下内容：低压配电室、动力配电系统、照明配电系统、防雷及接地系统。、供配电、电力与照明系统1、本工程变配电室设在地下一层，二路10KV高压电缆进线，接不同的10KV母线段，互为备用，高压计量，低压集中补偿，补偿后功率因数达到0.90。二路10KV电源分别供给四台变压器，台2000KVA变压器，台1250KVA专用于空调制冷。2、低压配电以放射式配电至各层配电箱，楼层配电箱至终端配电箱采用放射式供电。大楼的照明、空调负荷采用电缆和密集型插接母线相结合以树干式配电至各负荷点，对重要负荷如消防电源（包括喷淋泵、正压送风、排风排烟、消防报警电源等）、计算机房、通信机房、安保中心等用电以及紧急照明等均采用双电源供电。3、照明、动力、空调等支线路导线采用ZR-BV-500V塑料铜芯线穿JDG电线管或塑料线槽，分别在墙内、现浇板及地面内暗敷设或沿塑料线槽明敷设。干线采用电缆ZR-YJV-1KV沿桥架敷设，供给各层用电的线路采用插接母线。4、楼梯间、电梯前室及公共部分均设应急灯、疏散指示灯，应急时间为60min；变配电室、弱电机房、排烟机房、正压送风机房等处均设应急灯，应急时间为60min；消防控制室、消防泵房、变配电室等处均设继续工作的备用照明。、防雷接地系统1、本工程防雷为二类防雷建筑。屋面设两个优化避雷针ESE-5000及作不大于10*10米的网格避雷带（10镀锌扁钢）和女儿墙上的钢护栏作为接闪器，屋面上各种金属物体均和避雷针（带）焊接连通，。2、引下线利用柱子二根主钢筋（不小于16）引下，上部和屋面避雷针、避雷带焊接连通，下部和基础钢筋网及桩基钢筋焊接连通成一整体的接地装置连接，并选择若干条引下线在距室外地坪0.3米处设立防雷接地测试端子。3、本工程采用共用接地系统，设置总等电位联结，各类接地系统（包括防雷、电力、弱电等）共用一组接地极，接地极利用大楼基础钢筋网，各接地点处预埋100*6钢板，钢板和主钢筋焊接连通直至基础钢筋网，总接地电阻不大于1欧姆。4、本工程考虑防雷击电磁脉冲，在变压器低压侧设置浪涌过电压保护器（SPD），在电子设备供电处装设多级SPD 5、所有电气垂直井道的预留孔及井道与走道，房间之间的预留孔在设备安装完成后应采用放火材料进行封堵，垂直井道应每层封堵。 、等电位接地系统1、消防控制中心、有线电视、电视监控、电话系统分别敷设BV-1*25塑铜线沿桥架敷设至MEB箱。2、在每个电气井内、变配电室、电梯井道内及各种管线进户处分别敷设40*4镀锌扁钢，分别与电缆桥架、配电柜、电梯轨道、各种金属管道焊接或压接。 （六）弱电系统该工程的弱电主要包括：火灾自动报警及联动系统、有线电视系统、电视监控系统、综合布线（网络、电话）系统。1、火灾自动报警及联动系统（1）、消防控制中心设置在地下一层，系统采用SD2000BL采用二总线制智能火灾报警系统，内设集中报警及联动控制盘、消防广播和消防通信系统，控制中心报警方式。消防泵、排烟风机等重要消防设备均在消防控制中心设手动控制专线。消火栓按钮控制管线引至消防泵房内。（2）、本工程的火灾自动报警系统为一级保护对象，在每一层消防电梯前室设识别着火层的灯光显示装置。除卫生间外均设火灾探测器。每层设手动报警按钮、消火栓按钮。（3）、消防专用电话：消防专用电话为独立的消防通信系统。消防控制室设专用消防外线电话。消防泵房、变配电室、主要空调和通风机房、排烟机房等重要房间均设消防电话分机。手动报警按钮、消火栓按钮、处设消防电话插孔。（4）、火灾应急广播：公共走道、大厅及人员集中的大空间等处均设火灾应急广播。 2、有线电视系统：有线电视信号采用电缆埋地引入，地下一层安防中心内设总放大器箱 ，采用分配-分支配线方式，商场每个店铺设一个终端插座。主干线、层干线采用SYKV75-9同轴电缆，支线采用 SYKV75-5同轴电缆。配电小间内设备箱下沿距地0.5米明装。走廊内和商场的分支器箱在桥架一侧安装，终端插座距地0.3米暗装。3、电话系统：电话电缆埋地引入，二层的信息中心设1200门虚拟网电话交换机和总配线架，商场电话线路归入综合布线系统。4、综合布线系统：采用光缆穿管埋地引入，二层的信息中心设计算机网络设备，采用光缆引至各层交换式集线器，每层设3-4台24点集线器（100M），由集线器采用超五类双绞线引至各信息点，每个店铺设一个双孔信息插座。设备箱下沿距地1.5米明装，信息插座距地0.3米暗装。 5、电视监控系统：电视监控设备设在一层安防中心内，在各个出入口和楼梯口设置摄像头，视频线采用SYKV75-5，控制线采用RVVP2*1.5，电源线采用BV3*4,设备箱下沿距地1.50米明装，摄像头吸顶明装，室外距地3.0米安装。第二章 工程特点一、施工技术、工程质量要求高该工程是大型商场，内部设施完备，安装工程只有达到高质量标准，才能保证设施的可靠性、安全性及建筑、安装、装饰三者的整体美观与协调。二、项目齐全、专业性强、施工配合量大面广该工程给排水和空调通风部分需做好大量预留孔洞和预埋套管工作。电气部分设计（含强电、弱电）多而繁杂，管线路纵横交错，特别是吊顶内的桥架、管线、通风空调、给水排水管道的合理排列，大量预埋管、盒、箱壳工作必须配合好土建主体施工，同时配合装修工作进行。三、该工程施工工期较短，安装工程2005年2月13日开工，2006年9月20日竣工。时间紧，安装工程必须紧密配合土建工程进度，采取有力的施工措施，精心组织施工，才能保证工程的总工期。四、该工程采用多种新型的材料及设备，这就要求在施工中多学习、多钻研，才能保证新材料的先进性得以体现。五、1、质量目标：本工程质量达到“合格”标准。2、工期目标：本工程2005年10月18日开工，2006年9月20日竣工。3、安全文明施工目标：杜绝重大人身伤亡和机械事故，负伤率不超过15，确保省级安全文明施工优秀工地。4、环保目标：执行法律法规，治污控噪节能，净化生存环境，营造蓝天工程安装工程必须结合本工程特点，加强施工质量、技术、安全管理的力度，保证优质高效的完成任务。 第三章 施工技术关键本安装工程量大，工艺复杂，施工时必须抓住重点特别要注意以下几个方面：1、要做好各类管线、洞口的预留预埋工作。做好各种管道在同一位置敷设时的合理排列。施工前，画出各种管道排列大样图，确保各种管道标高、位置合理，减少使用空间及互相影响。2、涉及剪力墙预留洞口，地面预留、集水坑等，需慎重，仔细对照安装图纸及土建图纸检查，将设计失误影响降低到最低程度。3、阀门、管件等在施工前要进行必要的检验和试验，确保无渗漏、无次品。4、钢塑复合管施工前要进行强度试验，并进行卫生防疫检测试验。6、UPVC排水管安装严格按图纸和规范施工。7、空调通风系统施工完毕后要做漏风量试验。8、空调通风管道保温不得出现漏保。9、强电系统要重视竖井桥架、插接母线的摆放，避免出现安全事故。10、弱电系统综合布线系统困难大，系统调试复杂，要予以高度重视；同时弱电系统应和当地行政主管部门多联系，要密切配合，精心施工。11、给排水、消防、空调工程分段分系统做好灌水、通水、打压试验，保证系统无渗漏现象，排水畅通；本工程系统全面、复杂，调试时严格按编制的调试方案进行调试，确保系统运转正常，符合设计、规范要求。第四章 施工组织一、组织机构的设置安装工程施工时，除了自始至终要和土建、装饰配合外，安装各专业之间的交叉配合及施工部署尤为重要，根据本工程的特点和要求，我们拟组织具有高层建筑施工管理经验的人员，组成以三箭安装公司总经理于春雷为安装工程总指挥，于伟利为项目经理，魏级明为安装工程技术负责人，陈庆路为项目技术负责人的安装工程项目部，按照ISO9001的质量管理标准，全面负责该工程的安装工程，项目部下设施工技术、质量安全、物资供应、预（结）算、设备管理等方面的专职人员，同时三箭总部及三箭安装公司将作为其强大后盾，积极做好后期服务及各项保障工作。组织机构设置（见下图）项目经理于伟利试 验 员 王振洋 设 备 员 于京斌 质 检 员 范木成 材 料 员 于京斌计 量 员 白先晨安 全 员 于春亮 资 料 员 王鸿玲 技术负责人魏级明 施工负责人陈庆路 二、施工力量布置为了保证该工程高速、优质地完成，我们将选择具有高层建筑工程施工经验的技术工人，按照不同专业组成四个施工队，具体为：强电队、弱电队、给排水、消防队和通风空调队。以上划分是按照专业系统划分的，如遇系统之间出现区域交叉时，现场可局部调整。同时，各施工队可根据进度及总体安排，再分成若干施工班组，以充分发挥技术特长和专业施工水平。劳动力配备计划（见下表）安装工程劳动力配备计划序号工种强电弱电给排水消防空调通风合计1钳工1112272管工6331010323电工1510222314电焊工55122155气焊工1111156保温工268167辅助工15106202071第五章 施工进度计划 一、施工进度总体安排本工程计划2006年9月20日竣工，土建于2005年10月开工，2006年5月主体封顶，在土建主体封顶前，安装工作一方面配合土建进行预留、预埋工作，同时当地下一层结构验收完后，安装全面展开地下一层（4月至5月份）安装工程的施工，另一方面，按土建施工顺序，安排进行每层竖井管道安装；当主体验收完（9月份），安装全面展开施工，与土建及装饰专业作好配合，进行大量安装专业施工，直至工程系统调试、竣工验收完成。二、主要进度控制点设置为了有效控制施工进度，确保进度按总体目标完成，安装工作设立如下控制点：第一控制点：2006年5月15日前，配合结构预留预埋全部完成，配合砌体安装箱体。第二控制点：至2006年8月底，设备连接试压、保温完成，给排水管道试压及器具安装完成，强、弱电电缆敷设完成，管道穿线完成，动力接线完成，主要设备安装完成，具备单机试运转条件。第三控制点：至2006年9月5日，各系统具备调试条件。第四控制点：至2006年9月19日，消防系统调试验收完，各系统调试完成。整个安装工程具备交工验收条件。进度计划见附表：第六章 施工总体部署一、总体施工程序（一）各分部分项工程施工工序总原则：1、施工时按照先地下，后地上；先主干管，后支管及附件；先系统试压、冲洗，后防腐、保温的原则进行。2、在同一空间内，先施工给排水，后施工通风管，再施工冷、热水。最后施工电气部分。3、按子系统进行系统调试，按子系统进行中间交工验收。（二）总体施工程序：1、先进行施工现场布置，组织人力、机具进场，组织图纸会审，编制质量计划、施工组织设计及单体施工方案，配合土建预留预埋，进行材料设备进场验收。2、对土建预留洞、预埋件、地沟及设备基础进行检查验收。3、进行风管、管道、支架的预制，通风管道的安装，给排水、消防、主干管的安装，非标准构件的预制加工和安装。4、配电箱柜、桥架、明配管、插接母线安装、穿缆线。5、设备就位、调平、找正，通风支管及附件的安装，给排水、消防、支管及附件的安装，电气检查接线。6、各种管道、设备的强度试验、清洗、吹扫及其保温、面漆、包装、外观检查和安全装置调整及单机试运转。7、配合装修安装灯具等，系统调试，系统试运转，交工验收、保修、回访。二、总体施工要求（一）按照业主提供的图纸和国家有关规范，应组织有关人员进行会审，核对各专业之间是否有矛盾，核对有无差错和遗漏。（二）设备、配件及部分材料的选型要报监理及业主批准，选择的材料供应商应由监理及业主认可，各类材料、设备必须有出厂合格证、材料准用证、材质证明书及国家有关检验机构的试验、检测等文件，进场后项目部应严格按物资采购工作程序、检验和试验工作程序进行检查。（三）在结构施工阶段，应紧密配合土建施工，做好预留预埋工作，认真检查预留洞的尺寸、位置，避免以后剔打。（四）在装修阶段，安装要与土建装饰加强联系，排出详细的作业计划，严格执行施工程序，避免因工序不当造成返工，并注意相互间的成品保护。（五）强电、弱电工程，应在当地有关部门的检查监督下进行施工，并在其验收合格后，方可投入使用。第七章 施工工期、质量、安全、季节施工保证措施 一、工期保证措施为保证该工程按期完成，特制定以下保证措施：1、强化项目管理，推行项目法施工，实行项目经理负责制，项目经理对施工全过程负责。2、编制合理先进的施工总进度计划，并在此计划下分专业编排月计划、周计划，其中周计划细化到日进度，抓住关键线路和关键工序，确保总进度计划的顺利实施。3、与建设、监理、设计、土建及装饰等单位密切配合，及时协调，以计划为指导，有指令性地安排施工任务，每周开好生产协调和技术协调会，及时解决施工中的难题，做到周计划日平衡，确保总计划的实现。4、做好施工前的各项准备工作，尤其是施工机具和施工人员的进场工作。5、组织好配件的外委托加工工作，加强各专业的现场预制工作。6、严格按设计、标准、规范、工艺施工，做到分部分项一次合格，杜绝返工，用高质量保证施工进度。7、坚持科学技术是第一生产力，积极推广新工艺、新技术。采用先进实用的施工方法，采用机械化和半机械化的手段，利用一切条件，缩短工期。8、优化生产要素配置，组织专业化队伍，采用劳动竞赛的形式，充分发挥职工的积极性，提高劳动生产率。9、实行经济承包责任制，充分利用经济杠杆的作用，把施工进度、工程质量、施工生产、文明施工等要素与资金紧密挂钩。10、组织人力进行夜间施工，实行三班倒，严格按计划施工。二、质量保证措施该工程我们将作为重点工程组织施工，质量目标定为：合格，为实现这一目标，特制定如下措施：（1）在工程施工前，严格按1S09001质量体系标准，编制详细的项目质量计划，明确质量控制点、责任人及奖惩措施。（2）建立项目质量保证体系（见下图）加强质量保证体系正常运转，设置技术质量监督部门，来保证质量。山东三箭公司生产部赵书志安装公司质量负责人魏级明质检员王振贵项目部质量负责人于伟利给排水白先晨通 风于成海电气陈庆路（3）建立质量控制要点（见附录1）对施工全过程分阶段、环节进行质量控制，每个控制环节为一个停检点，上道工序合格后才能进行下道工序的施工。（4）制订防渗漏措施（见附录2）（5）严格坚持技术管理制度，在图纸会审的基础上，编制切实可行的施工方案，并经论证和审批，施工前进行认真的技术交底，主要技术问题及主要分项工程开工前应由公司总工程师组织交底，并有书面记录。（6）严格按图纸、标准、工艺、规程组织施工，各级质量员发现问题应及时逐级上报，经技术部门和设计单位核定后再处理。（7）加强质量监督检查工作，严格控制施工过程中的工程质量通病，把好各道工序质量关，隐蔽工程和重要工序必须经建设单位签字认可后，才能进行下道工序施工，施工中原始记录要填写真实齐全。（8）严格履行材料的检验制度，检验制度执行检验和试验状态控制程序，并做好记录，建立必要的各种管理台帐，各工序操作人员在使用时，必须核对各种材料清单，检查无误后方可使用。不合格的材料，执行不合格品的控制程序。搬运和贮存执行搬运和贮存控制程序。（9）抓好重点部位，关键部位的管理和施工，对消防、弱电等工程进行重点控制。（10）配齐现场施工机具、设备，提高施工生产机械化水平，改善劳动条件，提高工程质量。（11）配置必要的检测仪器，按国家计量法要求，管好用好施工用全部计量器具，确保测量数据准确。（12）实行严格的奖罚制度，确保质量目标的实现。（13）坚持样板制度和操作人员挂牌制度。每个分项工程施工前，均应先做样板，经检查验收认可后，方准大面积施工。尊重建设单位、监理单位和济南市质检部门对该工程的监督检查并做好配合工作。（14）、实行质量岗位责任制。项目经理对工程质量全面负责。班组保证分项工程质量，个人保证操作面和工序质量。严格执行工序间质量自检、互检、交接检制度。分部工程在“三检”和专业检查基础上，报请质量监督站核验同意后，方可进行后续分部工程的施工。（15）、紧紧抓住对质量影响面大，易发生质量通病的主要环节，实行全方位质量检查，认真做好记录，及时整改，坚决消灭质量通病，确保工程质量目标的实现。 三、安全保证措施安全管理目标：杜绝重大安全事故，控制一般轻伤事故，为达到该目标将采取以下措施：（1）在施工前，严格按OHSMS18001职业健康安全管理体系标准制订项目安全规划，明确各工序、各环节的安全措施，负责人及奖惩措施。（2）建立项目安全保证体系，各队应有专职的安全员，专职安全员均应经过劳动部门培训，持证上岗。（3）做到安全工作由项目经理亲自抓，安全部门专职抓。（4）贯彻“安全第一，预防为主，防治结合”的方针，搞好安全生产教育，施工前做好进场教育，施工中坚持日常教育，把安全施工活动在全员、全过程、全工作日的工作中体现出来。（5）加强安全标准化管理，采用召开会议、现场监督、检查评比、劳动竞赛等各种形式搞好施工安全。（6）悬挂安全警示牌、张贴安全宣传标语，造就安全施工环境，时刻在施工人员心中敲警钟。（7）严格执行有关安全生产制度，坚持做到交代任务必须交代安全措施和要求，对安全关键部位进行经常性的安全检查，及时排除不安全因素。（8）强化安全操作规程，严格按安全操作规程办事，安全操作规程发放到班组。（9）对安全违章现象，实行经济处罚并责令停工。（10）各种用电设备要做做到“三级配电、两级保护、一机一闸”，并经常检查完好程度，发现隐患应及时处理，地下室潮湿环境中一般应使用低压电器，如必须用强电时，要有防触电保护措施，线路要有双重耐压保险。（11）预留孔洞，电梯井洞、竖井等要有安全网，电梯井门口装设临时栏杆，井架口要装有安全门。（12）立体交叉施工时，不得在垂直面上出现高低层次同时施工，确实无法错开时，应搭设防护棚，并在高空作业区设置警界线，派专人看管。（13）进入现场的施工人员一律配戴安全帽，高处作业人员系安全带，设置安全网，对特殊工种人员如电焊工、气焊工、电工等，配备好劳动保护用品。（14）加强防火工作，现场配备必要的消防器具，对施工人员要加强消防意识的教育。（15）安全管理1、建立安全责任制：公司副总经理、项目部经理负责安全生产。项目部设安全员，班组设兼职安全员，责任落实到人。经济承包有安全指标和奖罚办法。2、安全教育：施工人员进入现场必须进行进行安全教育，组织学习与认真贯彻执行安全操作规程。3、安全技术交底：做好部分分项工程安全技术交底，交底内容要有针对性，交接双方必须签字。4、特种作业：操作人员必须经培训合格，持有上岗证，才可进行操作。5、安全检查：执行专职日巡制度、班组周检制度，并及时写出书面记录。如发现事故隐患，定人、定时间、定措施整改，并由安全员监督执行。6、现场设立十项安全措施及有针对性的安全宣传牌。7、现场安全生产管理资料由专人负责，分类齐全，做到规范化、标准化。现场安全员必须佩戴袖标。（15）在编制施工方案中，可根据具体工程特点，有针对性地提出安全措施，明确安全工作的重点，施工时严格遵守。四、现场文明施工措施1、建立文明施工责任制，实行划区负责制。2、按建设单位审定的总平面规划布设临建和施工机具，堆放材料、成品、半成品。埋设临时管线和架设照明、动力线路。3、严格按ISO14001环境管理体系标准程序组织施工，以正确的施工程序协调、平衡各专业的安装、地上与地下、内部与外部的关系，保证有良好的施工程序。4、建立安装工程主要工序报批制度，保证协调施工，断（接）水、断（接）电要报批并取得甲方同意认可。5、工地入口处设置工程概况介绍标牌，工地四周设置围护标志，宣传牌要明显醒目，施工现场按规定配备消防器材，派专人管理。6、材料堆放要做到：按成品、半成品分类，按规格堆放整齐，标牌清楚，多余物资及时回收，材料机具堆放不得挤占道路和施工作业区，现场仓库、预制场要做到内外整齐、清洁安全。由于本工程单层面积较大，材料的二次搬运量较大，应组织好人力，不能影响正常施工。7、施工中必须对噪音进行控制，以免影响周围群众的正常休息和生活。8、建立卫生包干区，设立临时垃圾场点，及时清理垃圾和边角余料，做到工完场清。9、经常保持施工场地平整及道路和排水畅通，做到无路障、无积水。10、建立节约措施，消灭常流水、常明灯。11、按专业建立成品保护措施，并认真执行。特别是在安装工程全面展开期间，分专业设足够的专职保安人员进行成品保护，防止破坏和丢失。12、注意临建在使用过程中的维护和管理，做到工程竣工后自行拆除，恢复平常状态。安全文明管理组织结构山东三箭公司生产部张光明安装公司负责人王振贵施工队安全负责人于春亮项目部安全文明负责人于伟利 电气陈庆路通 风于成海给排水白先晨五、雨季施工措施该工程施工高峰期时恰逢雨季，必须制定严格的雨季施工措施：1、雨季来临时，组织全体施工人员进行一次安全生产的思想教育与技术学习。2、充分发挥雨季领导小组及安全员的作用，加强雨季检查，发现问题及时解决。3、项目部技术负责人向生产班组做出书面技术安全交底。4、雷电大雨或六级上大风时，不得进行高空作业。5、所有机电设备都应接地、接零，各单机均应配漏电保护器。机械设备的棚、道、垫要牢固，耐久，起防雨防潮作用。6、临时用电要符合建设部临时用电安全技术规范要求，严禁乱接、乱拉，漏电保护器要经常检查测试。7、现场机电设备必须有专人负责管理，不用的材料应及时回收，妥善保管，8、室外机电设备应有防雨、防雷设施，接地电线应采取皮线，施工现场应安装触电保护器和自动断路器。9、电气焊应采取防触电、防引爆措施。六、配合施工措施（一）工序配合1、该工程施工各专业交叉作业多，安装预留预埋要求位置准确无误，安装工程配合的好坏将直接影响整个工程的进度和质量，因此将采取以下措施：（1）把好图纸会审关。安装各专业技术人员必须认真熟悉图纸，逐个复核预留预埋构件和孔洞的位置、尺寸，并以书面文件的形式提交土建专业核对，尽可能减少差错和返工。（2）做好技术交底。由各专业技术人员对施工班组进行技术交底，对施工方法、技术要求、计划安排均交待清楚，并存交底记录。（3）及时配合预留预埋。按照土建的施工进度提前做好预留、预埋的预制工作，在土建施工的同时或在土建提出的期限内完成预留、预埋工作。（4）保证预留、预埋工作的高质量。依据土建提供的基准线确定其位置，并采取焊接等加固方法可靠固定，还须采取措施防止堵塞，在浇注砼时派专人在现场检查，防止在土建施工中被损坏和移动。（5）预留、预埋在浇注砼之前，安装和土建技术负责人一起检查、复核。填写工序交接单，并经甲方有关人员复验无误后方可浇注砼。（6）在土建拆模后，及时检查预埋件的位置是否正确，并清理干净，发现问题及时采取补救措施，避免大量剔凿和截断钢筋。（7）加强与土建、装饰工程的现场联系，有关技术质量、交叉施工等事项以工作联系单的形式及时通知各方。中间交接的工序和项目要及时办理中间交接记录。（8）安装工程与装饰工程配合施工的主要有灯具、开关、插座等器具的安装，以上器具到货以后提前取得样品的准确尺寸和安装的准确位置，以书面形式提交装饰单位，以便留孔。（9）管道系统须做好灌水或试压试验，确保不渗漏，灌水或试压用的水不得随意排放，不得影响下层的装修工程施工。（10）灯具安装应在土建油漆、喷浆后进行，工序排不开时，需在安装完毕的灯具外部包纸保护。2、安装各工种之间的配合：（1）通风工程与管道、电气、弱电配合。根据各专业设计图纸，各工种本着小管道让大管道的原则，根据风管的位置，确定和调整与之相关的各类管道和电气线路的走向及支架、灯具的位置，风管应尽早安装，以便给其它工种创造更有利的条件。（2）保温施工，按施工作业分段、分系统，管道安装后及时试压，合格验收后交保温作业，安装一个系统试压一个系统，验收一个系统，保温一个系统。（3）设备安装与管道、电气的配合。设备订货应尽快就位为管道配管、电气接线创造条件。（4）消防、自动报警系统调试的配合。消防、自动报警系统调试以管道和弱电的配合为主，消防管道方确定调试方案，并为主操作；消防报警调试由弱电提出方案，并主操作。3、安装与土建配合：（1）预留预埋配合，预留人员按预埋预留图进行预留预埋，预留中不得随意损伤结构钢筋，与土建结构矛盾处，由技术人员与土建协商处理，在楼、地、墙内，错、漏、堵塞或设计增加的埋管，必须在未做楼地面前补埋，板上、墙上留设备进入孔，由设计确定或安装有关工种在现场与土建单位商定，土建留孔。（2）卫生间、配电箱、泵房等处的配合A、卫生间施工配合，在土建主体施工时配合留洞，安装时土建确定楼地面标高基准，内粉刷结束，器具安装前必须先做好地面防水，土建施工不得损坏安装管口。B、暗设箱盒及墙面上开关，插座的配合，暗设箱盒应在土建抹灰前，确定抹灰厚度基准后进行，开关、插座应在装饰面层时配合施工。C、设备基础留孔的配合，设备基础应尽早浇灌，未达到70%强度，不得安装。设备基础尺寸、位置及留孔由土建检查，安装复查，土建向安装办理移交手续。D、灯具、开关、插座面板安装配合。灯具、开关插座面板应做到位置正确，施工时不得损坏墙面，如孔洞较大应先作处理，在装饰完后再装箱盖面板。E、施工用电及场地使用配合。因施工单位，穿插作业多，对施工用电，现场交通及场地使用应在土建统一安排下协调解决，以达到互利条件为目的。F、成品保护配合。安装施工不得随意在墙体上打洞，因特殊原因必须打洞，应与土建协商确定位置和孔洞的大小，安装施工中应注意对墙面和地面的保护以防污染。通过甲方与各单位协调共同搞好安装成品的保护，土建施工人员不得随意搬动已安装好的管道线路，开关、阀门等，未交工的厕所不得使用，不得随意取走预埋管道的管堵。（3）安装与建设单位的配合A、甲方供应的材料、设备，由甲方按进度计划及时提供，到货计划由施工项目班子提供。B、图纸及设计变更资料，由甲方按规定数量及时提供、安装与设计的有关事宜亦由甲方协调。C、该工程委托山东省工程建设监理有限公司对各专业进行施工监理，我们将认真服从监理公司的安排，接受监理工程师的质量监督管理，在工程进度、材料管理、质量管理、工程验收等各方面为监理工程师开展工程监理工作提供方便条件。D、在施工过程中，甲方和监理公司对安装质量进行监督，设备开箱检查，隐蔽验收、试车、试压均应请甲方及监理有关人员参加
