聚苯板外墙外保温面砖饰面施工方案(1).doc

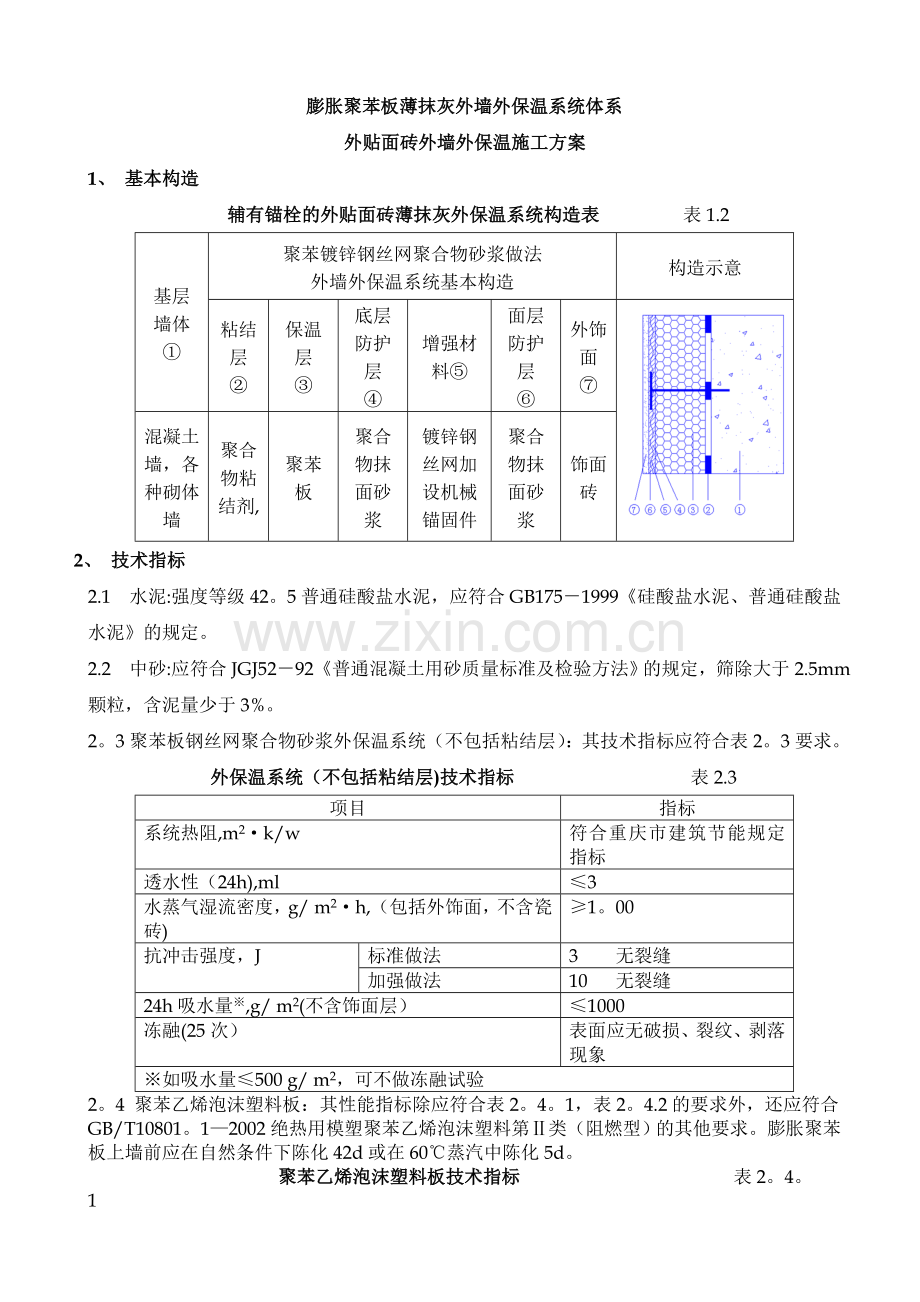

膨胀聚苯板薄抹灰外墙外保温系统体系外贴面砖外墙外保温施工方案1、 基本构造 辅有锚栓的外贴面砖薄抹灰外保温系统构造表 表1.2基层墙体聚苯镀锌钢丝网聚合物砂浆做法外墙外保温系统基本构造构造示意粘结层保温层底层防护层增强材料面层防护层外饰面混凝土墙，各种砌体墙聚合物粘结剂,聚苯板聚合物抹面砂浆镀锌钢丝网加设机械锚固件聚合物抹面砂浆饰面砖2、 技术指标2.1 水泥:强度等级42。5普通硅酸盐水泥，应符合GB1751999硅酸盐水泥、普通硅酸盐水泥的规定。2.2 中砂:应符合JGJ5292普通混凝土用砂质量标准及检验方法的规定，筛除大于2.5mm颗粒，含泥量少于3%。2。3聚苯板钢丝网聚合物砂浆外保温系统（不包括粘结层）：其技术指标应符合表2。3要求。 外保温系统（不包括粘结层)技术指标 表2.3项目指标系统热阻,m2k/w符合重庆市建筑节能规定指标透水性（24h),ml3水蒸气湿流密度，g/ m2h,（包括外饰面，不含瓷砖)1。00抗冲击强度，J标准做法3 无裂缝加强做法10 无裂缝24h吸水量,g/ m2(不含饰面层）1000冻融(25次）表面应无破损、裂纹、剥落现象如吸水量500 g/ m2，可不做冻融试验2。4 聚苯乙烯泡沫塑料板：其性能指标除应符合表2。4。1，表2。4.2的要求外，还应符合GB/T10801。12002绝热用模塑聚苯乙烯泡沫塑料第类（阻燃型）的其他要求。膨胀聚苯板上墙前应在自然条件下陈化42d或在60蒸汽中陈化5d。聚苯乙烯泡沫塑料板技术指标 表2。4。1项目指标项目指标表观密度，kg/m322水蒸汽透湿系数，ng/Pa.m。s4.5项目指标项目指标压缩强度,MPa0.1尺寸稳定性,0。2抗压强度，MPa0。1吸水率，%（v/v）4断裂弯曲负荷，N25氧指数，30弯曲变形，mm20导热系数,w/m.k0.041 聚苯乙烯泡沫塑料板的允许偏差 表2.4。2项目允许偏差项目允许偏差厚度，mm不大于501。5宽度，mm1.5大于502。0对角线差，mm3。0长度，mm9001。5板边平直，mm2。012002.0版面平整度,mm1。02.5 聚合物水泥砂浆胶粘剂：其技术指标见表2。5。聚合物水泥砂浆胶粘剂技术指标 表2。5项目指标拉伸粘结强度,Mpa（与水泥砂浆）常温常态0.70耐水0。50拉伸粘结强度，Mpa（与181kg/m3聚苯板）常温常态0。10，或聚苯板破坏耐水0.10,或聚苯板破坏可操作时间,h22.6 聚合物抹面砂浆：其技术指标见表2。6。抹面砂浆总厚度宜控制在6mm9mm.聚合物抹面砂浆技术指标 表2.6项目指标拉伸粘结强度，Mpa（与18kg/m3聚苯板)常温常态0.10，或聚苯板破坏耐水0。10，或聚苯板破坏耐冻融0。10，或聚苯板破坏柔韧性抗压强度/抗折强度（水泥基）3。0开裂应变（无水泥基），1.5可操作时间，h22.7 耐碱型玻璃纤维网格布:其性能指标应符合表2。7的要求.耐碱型玻璃纤维网格布技术指标 表2。7试验项目性能指标（标准网布)网孔中心距，mm46单位面积质量，g/m2160断裂应变，5耐碱断裂强力保留值（经纬向），50耐碱断裂强力保留值，N/50mm750含胶量，%耐碱型玻璃纤维网格布8耐碱型玻璃纤维网格布202.8 镀锌钢丝网满足表2。8性能指标： 镀锌钢丝网性能指标 表2。8项目单位指标工艺热镀锌电焊网丝径mm1网孔大小mm12。512.5焊点抗拉力N65镀锌层重量g/m21222.9 机械锚固件：制作螺钉的材料应是不锈钢或经表面处理的金属;塑料套管和圆盘应用聚酰胺（PA6或PA6。6）、聚乙烯（PE）或聚本烯(PP）等材料制成，不得使用回收的再生材料。外保温系统与基层墙体的联结可以是粘结，也可以是粘结和机械锚固相结合。在以下情况时应当使用机械锚固件:1) 基层墙体表面状况不易保证粘结强度；2) 施工条件不适合粘结；3) 设计要求采用机械锚固件或增设机械锚固件作辅助粘结手段。锚固件技术性能指标应符合表2。9的要求：有效锚固深度和螺钉长度根据基层墙体材料和设计要求并参照生产厂使用说明确定。锚固承载力应大于设计承载力.机械锚固件的主要技术性能指标 表2.9序号试验项目技术指标1单个锚栓最大拉力承载力（已考虑安全系数）C25以上的混凝土中，0。60KN2单个锚栓对系统传热增加值，w/k0。0042.10 其他材料1） 发泡聚乙烯圆棒或条：用于填塞伸缩缝,作密封膏的背衬材料，其直径按缝宽的1.3背选用。2) 建筑密封膏：应采用聚氨酯、硅酮、本烯酸酯型建筑密封膏，其技术性能除应符合JC482聚氨酯建筑密封膏、GB16776建筑用硅酮结果密封膏、JC/T484本烯酸酯建筑密封膏的有关要求外，尚应与本系统有关产品进行相容试验。3 施工准备31 施工条件1）基层墙体经过工程验收达到质量标准的结构承重墙面或非承重墙面即可进行外墙外保温施工。对既有建筑墙体进行保温改造时，需对外墙外表面进行检查,空鼓处要彻底清除，开裂处应认真修补，通过检测确认其与所用胶粘剂有良好的附着力。如果基层墙体的附着力不能满足要求，应对基层墙体外表面作彻底清理,或增加粘结面积率，或考虑加设机械锚固件。进行外墙外保温施工的墙体基面的尺寸偏差还应符合表3。1的规定.对于未达到以上标准的墙面应按照以下方法进行处理：对新建工程，墙面的混凝土残渣和脱模剂必须清理干净，墙面平整度超差部分应剔凿或修补.伸出墙面的（设备、管道）联结件已安装完毕,并留出外保温施工的余地。墙体基面的允许尺寸偏差 表3.1工程做法项目允许偏差，mm砌体工程墙面垂直度每层5（2m托线板检查）全高10m10经纬仪或吊线检查10m20表面平整度52m直尺和楔形塞尺检查混凝土工程垂直度层高5m85m10全高H/100000且30表面平整度2m长度82） 门窗口门窗洞口经过验收，洞口尺寸位置达到设计和质量要求;门窗框或辅框应已立完。3） 气候条件操作地点环境和基底温度不低于5，风力不大于5级，雨天不能施工。夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨，应采取有效措施,防止雨水冲刷墙面.3.2 材料准备材料进场后组织有关人员按照本标准第四章规定的技术要求进行查点验收。材料应分类挂牌存收。聚苯板应成捆立放，防雨防潮；钢丝网、网格布也应防雨存放；液态胶存放温度不得低于5;干混料存放注意防雨防潮和保质期.3。3 施工机具外接电源设备、电动搅拌器、开槽器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗等。一、 施工工艺1、 施工程序根据工程进度及现场情况,分组同向“流水作业，安装聚苯板由下到上施工，抹灰由上到下施工，常温施工时流水间隔24小时以上。本系统操作程序见下图：基面准备测量、放线材料准备挂基准线配胶粘剂粘贴翻包玻纤网格布安装角钢托粘贴聚苯板打磨、修理、隐检抹底层抹面砂浆压入翻包网格布用锚固件固定钢丝网抹面层抹面砂浆外饰面修整、验收（伸缩缝）2、 施工要点2.1 材料配制 保温板粘结剂、保温板抗裂抹面砂浆的配制：保温板粘结剂、保温板抗裂抹面砂浆按产品使用说明书配合比配制.专人负责,严格计量，机械搅拌，确保搅拌均匀,要求无结块、粉团。搅好的浆料在静35分钟，再搅拌，从而打破初始的组合，才能更好发挥本系统的性能.配好的浆料应在两小时内用完，注意防晒避风,以免水分蒸发过快。一次配制量不易过多应在可操作时间内用完,禁止使用过时砂浆。2.2 弹控制线根据建筑立面设计和外墙外保温技术要求,在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰缝线等。2.3 挂基准线在建筑外墙大角(阴角、阳角)及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度.2.4 配制聚合物砂浆胶粘剂2。5 安装角钢托：角钢托按水平线安装每3米高度安装一道,其做法如图2、图3所示：2.6粘贴聚苯板外保温用聚苯板或挤塑板尺寸为600mm900mm、600mm1200mm两种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过300mm的聚苯板。聚苯板的拼缝不得正好在门窗口的四角处.具体操作如图1所示：粘贴方式有点框法和条粘法。点框法适用于平整度小于8mm(2米范围内）的墙面，对于平整度大于8mm(2米范围内）的墙面，应采用12。5水泥砂浆找平，如不找平会导致粘结砂浆用量增加，当设计要求外饰面为面砖时，选用密度不小于22kg/m3、导热系数不大于0.041w/m。k的聚苯板，粘结面积不小于50%.,加强处见个体工程设计；条粘法适用于平整度较好的墙面。不得在聚苯板侧面涂抹胶粘剂。具体做法如图4、图5所示：排板时按水平排列，上下错缝粘贴，阴阳角处做错茬处理。具体做法如图6所示:粘贴用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。时用相应厚度的聚苯板填塞。拼缝高差不大于1.5mm，否则用砂纸或专用打磨机具打磨平整,聚苯板安装的允许偏差见表2.7。聚苯板安装的允许偏差及检查方法 表2.7项次项目允许偏差mm检查方法1表面平整3用2m靠尺，契形塞尺检查2立面垂直3用2m托线板检查3阴、阳角垂直3用2m托线板检查4阳角方正3用200mm方尺检查5接缝高差1.5用直尺检查2。7 配制抗裂砂浆2.8抹底层抗裂砂浆在聚苯板粘贴检验后，在聚苯板上薄抹一层抗裂砂浆，厚度为23mm， 用杠尺搓去抹痕,要求平整，待抗裂砂浆凝固后即可铺贴四角钢丝网。2.9 安装锚固件：应选用塑料固定盘式锚固件。设计要求采用机械锚固件固定聚苯板时,锚固件安装应至少在胶粘剂使用24h后进行,用电锤在聚苯板表面向内打孔，进墙深度按设计要求。拧入或敲入锚固钉,钉头和园盘不超过板面。锚固件数量，标高在20m以上50m以下的部位时不少于5个/m；标高在50m以上时不少于6个/m。大墙面锚固件的固定密度为间距500mm，梅花状分布，在洞口、窗口侧口、女儿墙顶、阴阳角、沉降缝等部位，锚固件间距500mm，错位锚固，锚固件锚固深度不小于40cm。其做法如图7所示2。10 四角钢丝网的铺贴：铺贴四角钢丝网时，应根据结构尺寸裁剪，分段进行铺贴。四角钢丝网的长度不应超过6m。为使边角施工质量得到保证，应先将边角处的钢丝网施工前预先折成直角，。在裁剪钢丝过程中，不得将网形成死折，在铺贴时形成网兜，网张开后应顺方向依次平整铺贴,并用塑料固定盘式锚固件固定.网与网之间的搭接长度应大于40mm，,局部不平整的部位可临时做U型卡子调整直到平整为止。钢丝网不宜绑扎过死，留有一定的空隙，以使钢丝网包裹在抗裂砂浆中。2.11 抹面层抗裂保护砂浆：待钢丝网铺贴完毕后，先抹一遍抗裂砂浆罩面，厚度为23mm,仅以覆盖钢丝网，微见钢丝网轮廓为宜,面层砂浆切忌不停揉搓，以免形成空鼓。24小时后，再进行一遍抗裂砂浆找平,抹时要求上杠找平,最后用钢抹子搓平,抗裂砂浆总厚度为69mm。2。12“缝”的处理a、 伸缩缝依个体工程设计，留设伸缩缝时，分格条在进行抹灰工序时放入待砂浆初凝后起出,修整缝边，缝内填塞发泡聚乙烯圆棒作背衬，直径或宽度为缝宽的1.3倍，再分两次勾填建筑密封膏，深度为缝宽的50-70，具体做法如图8所示：b、阴阳角网格布搭接如图9所示:c、降缝：根据缝宽和位置设置金属盖板，以射钉或螺钉紧固，具体作法如图10所示：b、 窗洞口做法上口做塑料滴水线两端分别留出25mm不做线条。下口泛水坡度大于5,具体做法如图11所示：c、 勒脚做法如图12所示:2.13 保温层验收后进行外饰面施工。二、 质量检验1、 保证项目（1） 所用材料品种、质量、性能应符合要求。（2） 保温层厚度及构造做法应符合建筑节能设计要求，保温层厚度均匀,不允许有负偏差。（3） 保温层与墙体以及各构造之间必须粘结牢固，无脱层、空鼓、裂缝,面层无粉化、起皮、爆灰等现象。2、 基本项目（1） 表面平整、洁净、接茬平整、无明显抹纹，线脚、分层条顺直、清晰。（2） 墙面所有门窗口、孔洞、槽、盒位置盒尺寸正确，表面整齐洁净，管道后面抹灰平整。（3） 分层色带宽度、深度均匀一致,平整光洁，棱角整齐，横平竖直，通顺。滴水线（槽）流水坡向正确，线（槽）顺直。3、 允许偏差及检验方法（1） 允许偏差见表允许偏差 表5。3.1项次项目允许偏差（mm）检验方法1表面平整3用2 m靠尺及塞尺检查2垂直度每层4用2 m 托线板和尺检查全高H/1000且不大于20用经纬仪、吊线和尺检查3阴阳角垂直3用2 m 托线板检查4阴阳角方正3用200mm方尺及塞尺检查5接缝高度1。5用直尺和塞尺检查6分格条（缝）平直3拉5M小线和尺量检查7上下窗口左右偏移不大于20用经纬仪、吊线检查8同层窗口上、下不大于20用经纬仪、吊线检查（2） 检验方法：（a） 保温层的厚度偏差用针刺法检查，测定保温层的实际厚度是否满足设计要求;随即抽样检查，每100m2抽查一点,若该点不符合设计要求，则增加抽样检查点为每30m2设一点，并做好记录，待作数理统计，评定质量；（b） 墙体表面光洁平整、无修补痕迹、无接茬、观感好、无空鼓、无裂痕、无斑点、色泽均匀。（c） 施工操作中的质量控制检查，由质量检查员组织进行,应控制施工质量中的全过程，重点控制工序的质量，合格后方可进行下道工序施工。（d） 保温层外的贴砖饰面质量陶瓷砖外墙用复合胶粘剂应用技术规程DBJ/T01-3798进行验收。三、 施工条件1、 操作地点环境温度不底于5。C,风力不应大于5级，风速不应大于10米/秒。2、 严禁雨天施工，雨期施工应做好防雨措施。夏季施工，施工面应避免阳光直射.3、 现场具备布置、运输条件，安排施工用水、用电。4、 根据现场情况和要求,现场只设临时库房和管理人员办公室、值班室，所有施工人员现场安排住宿。5、 现场施工用水利用原工程上水管引出.6、 施工用电从各层现有闸箱引出。7、 工现场根据情况设置垃圾分捡站，对施工垃圾进行分类,按照总包文明施工现场管理规定运行。8、 材料准备：材料应分类挂牌存放；热镀锌钢网、1。0mm的四角钢丝网（12.5mm12。5mm)、和抗裂抹面砂浆的存放注意防雨防潮和保质期。9、 施工机具：强制式砂浆搅拌机、垂直运输机械、水平运输车、手提搅拌机、射钉枪、常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺、吊篮或专用保温施工脚手架, 必须安装完毕并经调试运行验收，确认安全可靠，满足施工要求，配专职安全检修人员。10、 技术准备：（1） 熟悉装饰设计图纸，作好图纸会审工作,把问题处理在施工之前。（2） 及时编制各分部分项工程的施工方案及技术交底,落实工程使用的各种材料.四、 成品保护1、 设专人负责成品保护工作。2、 施工完的墙面、色带、滴水槽、门窗口等处残存砂浆，应及时清理干净；翻拆架子或升吊篮应防止碰撞已完成的保温墙体，其它工种作业时不得污染或损坏墙面，严禁踩踏窗口;保温层、抗裂防护层、装饰层在干燥前应防止水冲、撞击、振动.3、 加强职工教育提高成品保护意识。4、 抹完聚合物水泥砂浆的保温墙体，不得随意开凿孔洞，如确实需要应在聚合物水泥砂浆达到设计强度后方可进行，并且只许从墙外向内开凿。安装物件后其周围应恢复原状。.五、 安全管理措施严格执行重庆市安全操作规程及建筑施工安全检查标准JGJ5999和公司消防、安全管理规定。建立安全、消防组织体系，制定安全保卫制度，现场设专职消防、安全、保卫人员,对各关键岗位建立台帐，实行动态管理。实行施工生产安全责任制，分级管理，落实到人。并制定以下措施：1、 安全措施（1） 工人进场后必须针对该工程的特点进行全面教育，考试合格后方可上岗。（2） 架子工、电气焊工、机械操作手等特殊工种的人员必须持证上岗，严禁无证操作各种机电设备.（3） 分项工程施工前，经对作业人员进行全面的有针对性的安全技术交底，各方签认齐全，并做好记录。（4） 施工现场应有明显、齐全的相应安全标志。（5） 现场使用的脚手架，如因施工要求须进行改动，必须报请总包部门，严禁私自搭拆外脚手架。外脚手架升降时，须与现场土建总包进行协调。吊蓝使用前，必须进行严格的安全操作培训，严禁私自搭拆吊蓝。（6） 做好临时用电工程的施工组织设计，严格贯彻“一机一闸一漏一箱”的临时用电制度。（7） 加强现场用电管理，照明采用低压电；电闸箱、照明电路、电焊机应经常检查无违章.（8） 针对恶劣天气可能带电的危险，制定并督促落实安全措施.（9） 加强对小型电机工具如电锤、切割机、气钉枪和钻孔机等的日常检查和监督,避免违规操作和意外伤害。（10） 进入现场必须戴好安全帽.（11） 施工现场的楼梯、通道应保持畅通，并有足够的光线。（12） 施工前，应仔细检查使用工具是否牢固可靠，以防止因滑脱、断裂等意外造成伤人。（13） 施工过程中跟班检查,并定期进行安全检查评比。2、 消防、保卫管理措施（1） 进场前依据工程情况制定应急与响应预案。（2） 装饰施工现场未经批准不得动用明火,运用明火必须执行“二证一器一监护”制度,施工现场必须建立防火档案.（3） 除指定吸烟区外，施工现场、油漆间、木工棚及易燃易爆场所严禁吸烟。（4） 非电工严禁擅自拉用电器具、拉设电线。（5） 禁止擅自使用非生产性电加热器明火器具.（6） 现场应按规定配置足够的消防器材，并按指定的位置安放,消防器材不得挪做它用，周围不得堆物,保证道路畅通。（7） 易燃易爆物品应设专门库房堆放，并远离火源，室内装修时,层间必须至少有两个安全通道，楼梯间、通道上不得堆放材料及杂物。（8） 重点部位必须有相应的防火规定，设专人管理，挂设标志牌。（9） 施工现场实行严密的警卫护场.（10） 施工人员凭证件出入现场，由总包单位制作发放。（11） 各分包单位进场时，应进行入场教育,把制度、规定和要求交给工人。（12） 定期进行检查，消除隐患.检查的范围是:现场的治安秩序,各项规章制度的落实及存在的隐患、消防设备、灭火器材的完好等。（13） 患、消防设备、灭火器材的完好等。
