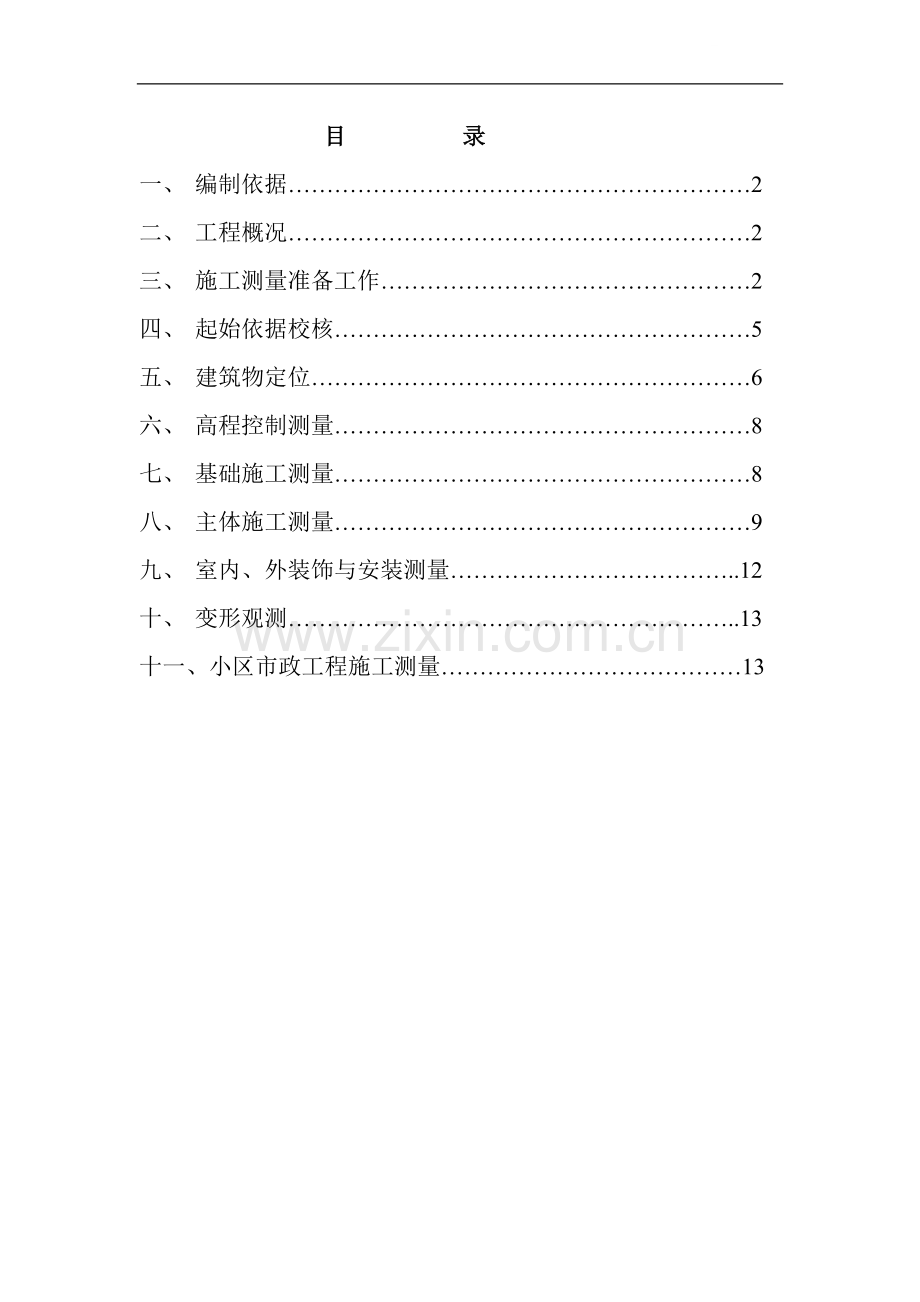

目 录
一、 编制依据……………………………………………………2
二、 工程概况……………………………………………………2
三、 施工测量准备工作…………………………………………2
四、 起始依据校核………………………………………………5
五、 建筑物定位…………………………………………………6
六、 高程控制测量………………………………………………8
七、 基础施工测量………………………………………………8
八、 主体施工测量………………………………………………9
九、 室内、外装饰与安装测量………………………………..12
十、 变形观测…………………………………………………..13
十一、小区市政工程施工测量…………………………………13
一、 编制依据
1.北京**小镇.**F.G组团工程施工图
2.北京**小镇.**F.G组团工程施工组织设计
3.建筑工程施工测量规程DBJ01-21-95
4.工程测量规范GB50026--1993
二、 工程概况
**小镇.**工程位于北京**经济开发区内,该工程为群体建筑,共由24个单位工程组成,总建筑面积91000㎡,地下室占地面积12200㎡。其中HB4和HB5有一层地下室(车库),其它无地下室,基础有条基、筏基和独立基础。地上均为4.5层,砖混结构。建筑物基础埋深1.9~4.2米;檐 口 高 度13.853m-14.400m,建 筑 总 高15.6m。地上标准层高2.9m,非标准层高2.8m,地下室层高4.8m,车库层高3.7 m。 ±0.000相对于绝对高程 31.35m-33.60m。场地面积约60000㎡,场地基本平整。施工工期为8个月。
工程特点:本工程栋号多,工期短,各栋号需平行施工。施工现场面积较大,放线任务较重。
三、 施工测量准备工作
1. 人员准备:施工测量人员必须持岗位合格证书方可上岗。由土建工程师**负责组织,由**具体负责施测,由李建东负责验线,质检员、技术员配合。
2. 仪器、量具准备:本工程测量所需仪器见下表,所有仪器、量具须经检定合格方可使用。经纬仪、水准仪、钢卷尺、水准标尺检定周期为一年,并在施工全过程中保持完好状态,发现异常及时检定;由陈富春、王春义负责测量仪器、量具的保管和维护工作。
主要计量、测量、检测、试验等器具配置计划
序号
仪器名称
规 格
数 量
备 注
1
经纬仪
J2
10台
2
水准仪
DS3
10台
3
钢卷尺
50m
10把
4
线锤
1kg
20个
5
盒尺
5m
20把
6
双面水准尺
标准
2个
7
弯管目镜
标准
2个
与经纬仪配套使用
3. 现场准备:根据建设单位移交的测量点位和数据(北京市测绘院给定的城市测量平面控制点和标准水准点),作为施工测量的依据。平面控制点共10个(K3、K4、K5、K6、K7、K8及后补的K10、K11、K12、K13);标准水准点共3个(BM2、BM3、BM4);已知测量点位的位置和数据见下图示意;
平面控制点和标准水准点经校核合格后,方可作为施测的依据。
4.测量记录要求:
(1)原始真实,数字正确,内容完整,文字和绘图均要求打印;
(2)记录中数字的位数须反映观测精度,如:水准读数需读至mm,小数点后保留三位有效数字。角度读数需读至“秒”;
(3)施工测量记录的表格使用北京市地方标准《建筑工程资料管理规程》DBJ01-51-2003中的表格。
5.内业计算要求:依据正确,方法科学,计算有序,步步校核,结果可靠。按外业记录在计算表格上填写原始数据时,严防抄错,填好后,应换人核对,以免发生转抄错误。计算中,必须做到步步有校核。计算中,所有数字应与观测精度相适应,在不影响成果精度的情况下,及时合理的删除多余
数字。删除数字应遵守“四舍、六入、五凑偶”的原则。
6.施工测量验线要求:验线依据应原始、正确、有效。验线用的仪器与量具须经检定合格。验线的精度应符合《建筑工程施工测量规程》DBJ01-21-95的要求。验线本身先行符合(或闭合)校核;必须独立验线(包括:人员、仪器、测法及观测路线等);验线部位:包括定位依据桩位及定位条件;主轴线及控制桩;场区高程控制网;基础定位;±0.000高程线;楼层放线等。
7.测量控制桩点的埋设:见下图示意,其中h为埋深,要求h=0.8m。控制桩点须经认真保护(作标识)。
8.施工场地测量:包括场地平整,临水、临电管线敷设,施工道路、暂设建筑物以及物料、机具场地的划分等。场地平整测量采用“方格网法”,方格网为20m×20m。高程按等外水准测量测定。
四、起始依据校核
本工程的施工测量依据为测绘院给定的城市测量平面控制点和标准水准点,这是确定建筑物平面位置和高程的基本依据。平面控制点共10个(K3、K4、K5、K6、K7、K8及后补的K10、K11、K12、K13);标准水准点共3个(BM2、BM3、BM4)。
为保证建筑物定位依据点的准确、可靠,平面控制点在使用前进行内业计算和外业校测,允许误差:角度±60″,边长1/2500,点位相对误差不大于50mm。标准水准点在使用前,采用符合测法校核,允许闭合差为: ±10mm n
(n为测站数)。
五、建筑物定位:
本工程测绘院共给出了10个平面控制点,依据这些控制点进行建筑物的定位。每个单位工程定位时,依据较近的两个已知平面控制点,通过测设角度、量距确定建筑物的角点。建筑物的4个角点确定后,4个角点组成一个四边形,校核其中的一个角度和一个边(或校核其中的两个角)的精度。测角精度要求:测角中误差±24″;量距精度要求:边长相对中误差不大于1/8000。
建筑物定位放线,在自检和甲方、监理验线后,还须经市规划部门验线合格后,方可破土。
根据确定的建筑物的4个角点,测设主要轴线控制桩点。控制桩点是基槽开挖后基础定位以及工程到±0.000时的定位和±0.000以上各层结构定位与竖向控制的基本依据,在工程定
位平面图中明确标出,主要轴线控制桩点在施工中须认真保护。
下面以本工程G11楼(2个单元)为例,说明工程定位的具体方法和主要控制轴线桩的设置方法。
将经纬仪置于已知点k7,根据已知的建筑物的角点A、B、C、D的坐标,通过测设角度∠A k7 K6和量距(A k7)确定A点,同理,确定出B、C、D三点。然后,校核∠B AD和∠AB C(或丈量AD边)的中误差是否满足精度要求(测角中误差±24″;边长相对中误差不大于1/8000)(见下图1示意)。当精度满足要求后,再根据A、B、C、D测设主要控制轴线(EF),并引测主要控制轴线桩(见下图2示意),控制轴线桩距建筑物2.5—3.0米。
图1
图2
六、高程控制测量
本工程给出了3个标准水准点(BM2、BM3、BM4),为便于施工时高程的测设,利用已知3个标准水准点中的2个,采用符合测法,测设现场的高程控制网。安装仪器时,尽可能设于相邻两点中部,这样前后视距差尽量小些。测量时,每一站前后两点不仅要记录高度(仪器中心高)读数,而且要计下前后水平视距读数,以供平差用。现场引测的施工水准点即作为本工程高程传递的依据。
七、基础施工测量
1.为控制开挖标高,在挖土接近槽底时,及时测设坡角与3m×3m的方格点标高,允许误差为±10mm。
2.在垫层上进行基础定位放线前,先校测建筑物外廓轴线控制桩无误后,方可用经纬仪以方向线法或正倒镜调直法直接投测各轴线。
3.在垫层上,建筑物外廓轴线投测闭合,经校测合格后,用墨线详细放出细部轴线与有关边界线。
基础放线尺寸的允许误差
长度L、宽度B的尺寸(m)
允许误差(mm)
L(B)≤30
±5
30<L(B)≤60
±10
60<L(B)≤90
±15
90<L(B)
±20
轴线的对角线尺寸,允许误差为边长误差的 2 倍;外廓轴线夹角的允许误差为1′。
4.砌体基础施工测量:
4.1检查垫层标高,允许误差为±15mm;
4.2以垫层轴线为准,检查垛子、管道穿墙孔洞、重要埋件等位置允许误差为±10mm;
4.3标高用皮数杆控制,皮数杆标高的允许误差为±3mm;
4.4砌至±0.000圈梁时,进行一次轴线及标高的复查,以便将误差消减在±0.000以下;±0.000圈梁以上砌筑时,应以轴线控制桩为准,在圈梁上投测轴线,允许误差为±3mm;
5.混凝土基础施工测量:
5.1为检测模板位置与控制板墙垂直度,宜在板墙两侧设控制线,控制线精度与轴线精度相同;
5.2模板上口轴线位移不得超过±3mm,内墙用线坠检查,外墙用经纬仪检查。
八、主体施工测量
1.±0.00以上结构施工测量放线工作主要包括:施工层的放线和抄平、建筑物主轴线的竖向投测、施工层标高的竖向传递等;
1.1.首层放线验线后,将控制轴线引测至结构外立面上,作为各施工层主轴线竖向投测的基础。
1.2.轴线的竖向投测 ,以建筑物轴线控制桩为测站,并事先进行校测,确保其位置正确,投测的允许误差须符合下表的规定;
主体结构轴线竖向投测的允许误差
项 目
允许误差(mm)
每 层
3
总高H≤30
5
1.3.控制轴线投测至施工层后,应组成闭合图形,且间距不得大于所用钢尺长度。
1.4.施工层放线时,应先在结构平面上校核投测轴线,闭合后再测设细部轴线,然后据此测设墙、柱、梁、门窗洞口等边线,各位放线允许偏差须符合下列规定;
主体结构各部位放线允许误差
项 目
允许误差(mm)
外廓主轴线长度(L)
L≤30m
±5
30m<L≤60m
±10
60m<L≤90m
±15
90m<L
±20
细部轴线
±2
承重墙、梁、柱边线
±3
非承重墙边线
±3
门窗洞口线
±3
1.5.标高的竖向传递,须用钢尺从首层起始标高线(+1.0米)竖直量取。每栋建筑应由3处分别向上传递,标高的允许误差须符合下列规定;
标高竖向传递的允许误差
项 目
允许误差(mm)
每 层
±3
总 高H≤30m
≤5
1.6.施工层抄平之前,应先校测首层传递上来的3个标高点,当校差小于3mm时,以其平均点引测水平线。抄平时,尽量将水准仪安置在测点范围的中心位置,并进行一次精密定平,水平线标高的允许误差为±3mm。
1.7.结构施工中测设的平面与标高线,均应以墨线标定,线迹应清晰准确,墨线宽应小于1mm。
2.砌体结构施工测量:
2.1在基础墙顶面放线时,须弹出墙体轴线;在楼板上放线时,须弹出墙边线;外墙须弹出内边线。
2.2砖墙砌筑之前,按照施工图绘制皮数杆,作为控制墙体砌筑标高的依据。
皮数杆上应绘出±0.000与整米数标高线,以及窗台、过梁、圈梁、楼板、木砖、墙拉筋、预埋件、预留孔洞的竖向位置,且标出砖皮数。
水平灰缝厚度以10mm±2mm之间调整。砖厚尺寸的确定,在现场随机取样,以10块砖为一组,取三组的平均值。
绘制皮数杆的允许误差
项 目
允许误差(mm)
10皮砖及灰缝
±1
全 高
±2
2.3设置皮数杆的位置选在建筑物个大角及施工流水段两端,相邻间距不大于15m。砌筑施工时,皮数杆须固定在预埋钢筋或木桩上,立杆之前,先用水准仪抄平,标高的允许误差为±2mm。
2.4各施工层砖墙砌筑一步架高度后,须测设交圈的建筑50cm水平线,作为结构、装修施工的标高依据。相邻标高点间距不大于4m,弹水平线的允许误差为±3mm。
九、室内、外装饰与安装测量
1.水平线(室内、室外)每3m两端高差应小于±1mm;同一条水平线的标高允许误差为±3mm。在不便于用水准仪的地方或立面上可安装连通管水准器找平。
2.室外铅垂线,使用经纬仪投测,两次投测结果校差须小于
2mm。
3.按第1条的要求,在四周墙面与主身上测设出建筑50cm水平线,作为地面面层施工的标高控制线。
4.在屋面四周测设水平控制线及各向流水坡度控制线。
5.管道安装前要检查穿墙、穿层孔洞位置是否符合设计要求,以控制线为依据,进行管道的安装。
十、 变形观测
在施工中,对本工程使用的塔吊进行安全监测(塔吊垂直度),每月不少于一次,每次雨后观测一次,并做好记录。
十一、小区市政工程施工测量
1.市政工程的中线定位以设计总平面图为准,按图纸给定的定位条件,依据小区内施工平面控制网点测设,或依据主要建(构)筑物相互关系测设。
2.高程与坡度的控制:使用小区内设计给定的水准点与以上述水准点为基点统一布设的施工水准点。水准点高程以附和测法测定,且经过闭合差调整的高程为准。
3.观测方法
3.1测角:至少测一测回,前、后半测回允许误差为±40″,测回值之间允许误差为±15″。
3.2量距:用钢卷尺应往返丈量,精度应高于1/5000。
3.3测高程:引测施工水准点允许误差为 ±12mm L (L单位为公里),细部测设时应用不同的两个水准点作后视推求视线高,视线高的允许误差为±5mm,且应以平均视线高为准。
4.管线工程施工测量
4.1管线工程分期分段施工或与其他建筑物相衔接时,定线工作按下列原则进行校测或调整;
4.1.1建筑区室外管线与室内管线连接时,应以室内管线为准;
4.1.2建筑区室外管线与市政干线连接时,应以市政干线预留口位置或可衔接位置为准;
4.1.3新建管线与原管线连接时,应以原有管线为准。
4. 2各类管线的起点、交点、井位及终点相对于附近定位依据点的定位测量允许误差应符合下列规定:
类 型
点位允许误差(mm)
敷设在沟槽内及架空
10
埋 地
25
4.3配合地下管线施工过程的测量工作执行下列规定;
4.3.1管线工开挖槽前须先测设出中线控制桩;
4.3.2设置间距不大于150m的施工水准点;
4.3.3在基槽内投测管线中心线,间距为10m,最长不超过20m;
4.3.4在基槽内测设高程及坡度控制桩,或在槽口埋设坡度板测设坡度钉,间距不超过10m,非自流管道,间距可放宽至20m。
4.3.5管线安装过程中须用经纬仪、水准仪及时校测。
4.3.6属于小区内主干线,须在回填土前测出起、终点、交点与井位的坐标及管顶高程;
4.4管线安装高程与模板高程的测量允许误差:
管线类型
高程测量允许误差(mm)
自流管
±3
压力管
±10
5.道路工程施工测量
道路工程分期分段施工或与已建建筑物门口与道路相衔接的定线工作按下列原则进行校测或调整:
5.1与已建建筑物出入口相接时,以出入口位置为准,调整连接段中线;
5.2与已建成道路相接时,注意接顺,与城市道路相接时须服从城市规划要求;
5.3配合道路施工过程的测量工作须执行下列规定:
5.3.1测设直线上与曲线上的中线桩;直线段间距为20m,曲线段为10m;
5.3.2测设施工控制桩(包括中线桩及边线桩等);
5.3.3测设道路施工边桩以控制施工中线、高程及坡度;
5.2.4施工过程中须用经纬仪、水准仪及时校测中线与高程。5.4道路起终点及交点相对于定位依据点的定位允许误差须符合下表规定:
测 量 项 目
允 许 误 差
直线中线定位
50mm
曲线横向闭合差
75mm
5.5各类施工高程控制桩的测量允许误差须符合下表规定:
纵横断面测量(mm)
施工边桩(mm)
竣工校测(mm)
±20
±5
±10
