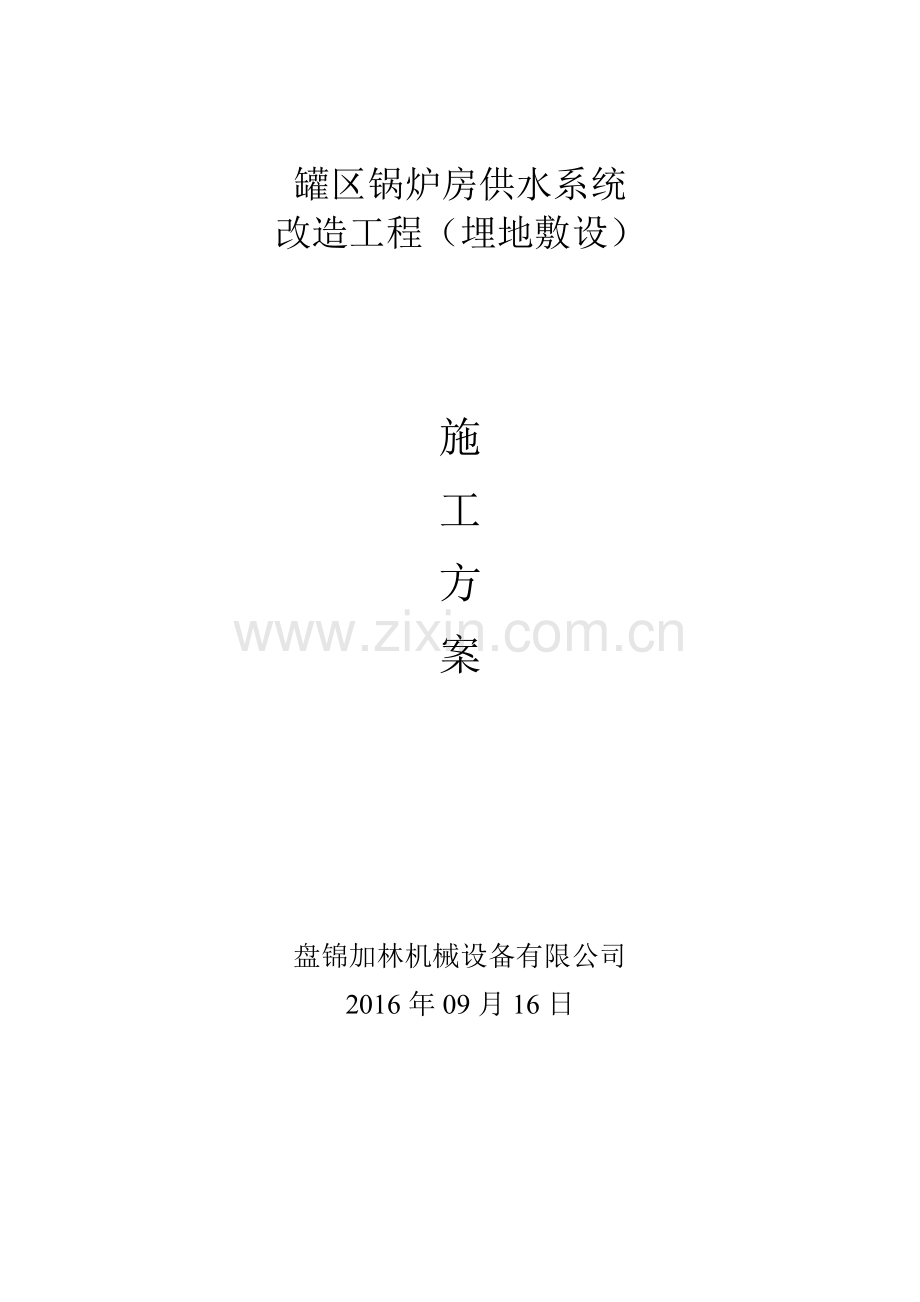

灌区锅炉房供水系统改造工程(埋地敷设)施工方案.doc

罐区锅炉房供水系统改造工程（埋地敷设）施工方案盘锦加林机械设备有限公司2016年09月16日1、工程概况：12、编制依据：13、施工工序安排：14、主要材料用量表25、劳动力、机具配备25.1劳动力配备25.2主要施工机具表36、计划工期及施工进度计划安排37、主要施工工艺37.1、测量37.2、沟槽开挖与验收37.3、管道安装47.4、回填土68、质量控制措施68.1施工前的质量控制68.2施工过程的质量控制69、安全技术措施79.1安全组织体系79.2 安全生产规章制度79.2.1安全教育79.2.2 施工现场安全管理制度79.2.3 施工现场消防制度79.3 施工安全技术措施89.4应急准备与响应管理体系99.5生产安全事故应急准备和响应措施9附件1灌区锅炉房供水系统改造工程(埋地敷设）平面布置图11附件2灌区锅炉房供水系统改造工程(埋地敷设）节点详图121、工程概况：本方案为盘锦港集团有限公司灌区锅炉房供水系统改造工程施工方案。当前，罐区锅炉房供水管引自港区市政管网，进水管直径为：DN100。近期，锅炉房供水系统出现故障，经常出现供水压力不足问题，2016年9月14日供水管出现不供水问题，锅炉停止运转，无法对正在进行装船作业的储油罐进行蒸汽加热。我公司接到通知，要求最快速度恢复锅炉供水，并对供水系统进行改造。恢复锅炉临时供水：在锅炉房室内进水立管上开孔，与DN65单阀单出口室内消火栓出水侧进行焊接，进水侧安装活接法兰与DN65消防水带连接，临时铺设消防水带至罐区两个10000m3消防水管之间，与已施工完成的消防水罐二次提升系统管道进行连接，连接也采用SN65单阀单出口室内消火栓，连接方式砼炉房内进水立管与消火栓的连接。暂时利用二次加压提升系统上的管道阀门进行供水、断水作业。临时供水措施只能满足节日期间的锅炉临时供水要求。为保证锅炉的长期、稳定的供水需求，仍需对锅炉房的供水系统进行改造。具体方案拟利用锅炉房的市政给水进户阀门井引出108*7无缝钢管，沿绿化带、穿通道路埋地敷设，引至罐区消防水罐处，并入消防水罐二次提升系统管网。通过阀门的控制实现：1#罐供水、2#管供水或同时供水等，以保证供水的可靠性。2、编制依据：石油化工给排水管道工程施工及验收规范SH35332003市政道路工程质量检验评定标准（CJJ1-90）；路面施工及验收规范（GBJ92-86）；埋地塑料排水管道施工04S520；柔性接口给水管道支墩03SS505；3、施工工序安排：本次改造的现场布置情况、管道走向等信息如罐区锅炉房新增供水系统工程平面布置图所示，结合现场实际情况，进行如下工序安排：（1）施工准备施工人员、材料、机具进场、就位。拆装工具、检测工具及消耗材料准备齐全；垫铁、地脚螺栓、吊装工具准备齐全；施工现场具备安装条件，道路畅通，设备拆检场地照明充分、通风良好，施工用水、电、气和照明具备使用条件，现场配备必要的消防设施。技术准备：现场测量，获得准确标高信息，确定下挖深度，确定管道的最佳布置位置，撒白灰线。（2）进行管沟开挖：因场地条件限制，拟采用人工开挖。如罐区锅炉房新增供水系统工程平面布置图所示，管道分别经过绿化带（含建筑垃圾）、砼道路及罐区内的石渣路面。（3）过路套管及管道铺设：管道底标高以下铺100厚砂垫层，埋地管道敷设标高与进户井引出管标高一致。过路管道穿159*8无缝钢管保护管，保护管敷设范围为道路两边路牙石外延2m。管道连接方式为氩电联焊。（4）进户阀门井接驳，如节点详图所示，进行入户阀门井接驳改造，将原有闸阀和水表向进水侧位移。割除原管道，安装法兰三通，引出108*7无缝钢管。（5）消防水罐二次提升系统管网处接驳，如节点详图所示，进行管道并入消防水罐二次提升系统接驳改造，切割二次提升系统管道（DN100）、加装闸阀和止回阀。（6）管道整体试压，合格后进行管道冲洗。（7）管道除锈、一布两油防腐。（8）管沟人工回填土施工。（9）施工完毕，人材机撤场，清理现场。4、主要材料用量表序号名称规格单位材料量1电焊条kg402煤焦油沥青漆L01-17kg76.63乙炔气kg154水t30.25平焊法兰1.6MPaDN100副136压制弯头DN100个22.87精制六角带帽螺栓带垫M166580套247.28混砂m338.19水泥32.5MPakg1178.110玻璃丝布0.5m2118.411镀锌钢板1.0m25.5412铝箔离心玻璃棉板(毡)110kg/m3m25.313无缝钢管108*7m234.914无缝钢管159*8m12.815法兰闸阀 DN100个516止回阀（法兰） DN100个317视窗（法兰） DN100个118法兰短管（金属软管） DN100个219旋翼式冷水表（法兰） DN100个220法兰阀门DN32个45、劳动力、机具配备5.1劳动力配备焊工：4名、管道工5人、油漆工4名、电工1名，力工6名，安全员1名、现场指挥协调人员1名。5.2主要施工机具表序号名称规格单位数量备注l砂 轮 机JJK1T、JJK5T台2完好2角向磨光机S1MJ100、S1MJ125台1完好3电 焊 机BXl300500、BS330只1完好4液压弯管机YW2A、LWGl10B付25套 丝 机DNl58016切 割 机J3D-40017吊 车8、16t18钢 丝 绳82019滑 轮3T、5T10电动试压泵Dsx-60只11l经 纬 仪J2只112水 准 仪DSZl0把113焊缝量规个1完好14砂轮切割机350台1完好6、计划工期及施工进度计划安排本工程计划开竣工日期：2016/09/20至2016/10/10，工期：21个工作日，除不可抗力或因甲方卸油、清罐作业滞后影响，工期可适当顺延。7、主要施工工艺7.1、测量根据施工总平面图上室外管道位置和高程，用经纬仪、水平仪和钢尺控制管线走向和标高。7.2、沟槽开挖与验收1、首先，按施工图要求测出管道的坐标及标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度。其坐标和标高应符合设计要求，偏差不得超过质量标准的有关规定。2、沟槽底的宽度应符合下表要求：沟底槽宽尺寸表管材名称管径DN（mm）5075100200250350400450500600钢管0.70.80.91.11.5注：当管径大于100mm 时，对任何管材底为DW+0.6m(DW 为管箍外径)。3、为了防止塌方，沟槽开挖后应留有一定的边坡，边坡的大小与土质和沟深有关。当设计无规定时，深度在5m 以内的沟槽，最大边坡应相关规范规定。4、为了便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定的距离，一般不小于0.8m。机械挖槽应确保槽底土层结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，沟底应留出0.2m 左右不挖，待铺管前用人工清挖。沟槽开挖时，如遇有管道、电缆、建筑物、构筑物或文物古迹，应给予保护，并及时与有关单位和部门联系，严防事故发生造成损失。5、沟底要求是坚实的自然土层，如果是松散的回填土右沟底有不易清除的块石时，都要进行处理，防止管道产生不均匀下沉而造成质量事故。松土层应夯实，对块石侧应将其上部铲除，然后铺上一层大于150mm 厚度的回填土整平夯实或用黄砂铺平。6、开挖工作坑沟槽检验合格后，即可开挖工作坑。先根据单根管子长度在沟中准确量得各管的接口位置，并做好标记（注意各管件、附件的长度和操作坑的位置），再画出各工作坑的实挖位置。7.3、管道安装1、清扫管膛将管道内的杂物清理干净，并检查管道有无裂缝和砂眼外部飞刺、铸砂等应预先铲掉。2、管材、管件、阀门等就位1）、散管和下管：散管指将检查并疏通好的管子散开摆好。下道是将管子从地面放入沟槽内。人工下管时，将绳索的一端拴固在地锚上，拉住绕过管子的另一端，并在沟边斜放滑木至沟底，用撬杠将管子移至沟边，再慢慢放绳，使管子沿滑木滚下。若管子较重，拉绳困难时，可把绳子的另一端在地锚上绕几圈，依靠绳子与桩的磨擦力可较省力，且可避免管子冲击而造成断裂或其它事故。拉绳不少于两根，沟底不能站人，人保操作安全。下至沟底的镀锌钢管应将对调直和稳固。遇有需要安装阀门、消火栓处，应先将阀门与其配合的短管安装好，而不能先将短管与管子连接后再与阀门连接。2）、管道安装2.1、管道法兰连接：阀门、水表的连接处采用法兰连接。其余部分为氩电联焊。2.2、水压试验管道安装完毕，应对管道系统进行水压试验。按其目的可分为检查管道耐压强度的强度试验和检查管道连接情况的严密性试验。室外给水管道水压试验长度一般不宜超过1000m，埋地管道水压试验须在检查合格，管身上部回填土不少于0.5m(管道接口处除外），管内充水24 小时后进行。充水前应注意排净管内空气。试压前，应作好试压机具的准备，并对试压泵系统进行检查。管道接口处有回填土覆盖时，应覆土取出，对各管件的支撑、挡墩、后背进行外观检查，试压管段两端及所有的甩头均不得用闸板代替堵板，消火栓、排气阀、泄水阀等附件一律不得安装，管口必须用堵板堵死，堵板厚度应根据管径和试验压力确定。 连接好试压装置； 接通水源，并挖好排水沟槽； 打开自来水向管内灌水，此时应打开放气阀，放气阀连续出水，表明管内空气已排尽。 升压前应检查各接口、支撑和堵板，有问题要处理好后才能升压。 长压应缓慢，每次升压0.2Mpa 左右为好，并应视察各接口是否渗漏，同时后前、支撑、管端附近不得站人；升至工作压力时，应停泵检查。无问题继续升压至试验压力，停泵检查，压力表10 分钟内压降不超过0.05Mpa,管道、附件和接口等未发生漏裂情况，证明强度试验合格，然后将压力降至工作压力进行严密性试验。对试压的管道进行全面检查，无渗漏为合格，并履行必要的签字手续。试验经检查人员检验合格，作好试压记录，放净管内存水，如设置排水泵可用其抽至沟外。填写“隐蔽工程记录”，测量好竣工图要求的有关数据，再回填土方，恢复地貌。3）、给水管道冲洗消毒新铺给水管道竣工后，或旧管道检修后，均应进行冲洗消毒。冲洗消毒明，应把管道中已安装好的水表拆下，以短管代替，使管道接通，并把需冲洗消毒的管道与其它正常供水的管道接通。消毒前，先用高速水流冲洗水管，在管道末端选择几点将冲洗水排出。当冲洗到所排出的水内不含杂质时，即可进行消毒处理。进行消毒处理时，先把消毒段所需的漂白粉放入水桶内，加水搅拌使之溶解，然后随同管内充水一超加入到管段，浸泡24 小时。然后放水冲洗，并边续测定管内水的浓度和细菌含量，直至合格为止。7.4、回填土沟槽在管道敷设完毕应尽快回填，一般分为两个步骤：管道两侧及管顶以上0.5m 的土方，管道安装完毕后即行回填，接口处留出，但其底部管基础必须填实。沟槽其余部分在管道试压合格及时回填。如沟内有积水，段全排尽，再行回填。管道两侧及管顶以上0.5m 部分的回填，应同时从管道两侧填土层夯实，不得损坏管子及防腐层。沟槽其余部分的回填也应分层夯实。管子接口工作坑的回填必须仔细夯实。位于道路下的道段，沟槽内管顶以上部分的回填应用砂土或分层夯实。用机械回填管沟时，机械不得在管道上方行走。距管顶0.5m 范围内，回填土不允许含有直径大于100mm 的块石或冻结的大土块。8、质量控制措施8.1施工前的质量控制1）项目经理部及施工单位建立健全质量管理和质量保证体系。2）进场的施工队伍要进行资格审查和合格确认，并征得业主同意。 3）采购原材料、半成品和设备时，必须认真的对供应商进行考察和评价。 4）工程用原材料、半成品和设备必须具有完整的材质单、合格证及相关证明材料（原件）并经业主认证后方可使用。 5）所有使用的计量器具必须按规定进行校验合格，并加以标识。8.2施工过程的质量控制沟槽开挖检验标准 :序号 项目 允许偏差(mm)检验频率 检验方法 范围 点数 1槽底高程 0-30两井之间 3用水准仪测量 2槽底中线 每侧宽度 不小于规定 两井之间 6挂中心线用尺量 每侧计3点3沟槽边坡 不小于规定 两井之间 6用坡度尺检验 每侧计3点9、安全技术措施9.1安全组织体系 本项目已经建立了独立的安保体系。9.2 安全生产规章制度9.2.1安全教育为保证安全生产，使职工熟悉和自觉遵守安全生产中的各项规章制度，特制订如下制度：（1）凡新进或调换工种的工人，上岗前必须进行安全教育，并签定安全承诺书后，方准上岗操作。（2）特殊工种工人应参加主管部门的培训班，经考试合格后，持证上岗。（3）要结合各特定季节、节假日，进行不定期的针对性的安全教育，并建立教育、考核档案。（4）班组做好“三上岗”、“一讲评”班组安全活动，并做好记录。9.2.2 施工现场安全管理制度（1）施工现场的各级施工人员必须遵守安全生产“六大纪律”和各项安全生产规范、规程、制度，并熟记各自的安全生产责任制和安全技术操作规程。（2）项目部要做好安全生产的宣传教育工作，抓好各项安全生产措施的落实，并结合本施工现场的实际情况做好各项安全技术交底工作。（3）施工现场的各种设备、设施、材料、构件等均要按照现场施工阶段的平面布置图堆放布置，保证场内道路畅通、整洁。（4）按照施工组织设计或方案，做好现场的洞口、临边、场内通道的防护措施，确保施工人员的安全。（5）凡进入施工现场的人员，均要服从项目部的指挥，遵守项目部的各项制度，严禁在场内吸烟，严禁酒后作业。（6）参加施工的所有人员都要经过入场教育和岗位安全操作技术教育，各类机械设备的操作工、电工、架子工、焊工等特种作业人员，必须经过专门的安全操作技术培训，考试合格持证后，方可独立操作。（7）施工现场内的各种安全设施、设备、标志等，任何人不得擅自移动、拆除。因施工需要必须移动或拆除时，必须要经项目经理同意后并办理有关手续，方可实施。9.2.3 施工现场消防制度（1）施工现场总平面布置图、施工方法和施工技术均应符合消防安全要求。（2）开工前必须按施工组织设计中的防火措施，配置相应种类数量的消防器材设备设施。（3）施工现场的动火作业，必须严格执行动用明火三级审批安全规定及 “十不烧”规定。（4）氧气瓶、乙炔瓶的使用、存放，必须符合规定的安全距离。（5）油漆、危险品、材料仓库，必须符合消防要求，配备适量的消防器材，并设置禁止明火的禁告牌。（6）施工现场的用电，应严格按照施工现场临时用电安全技术规范，加强电源管理，以防发生电气火灾。（7）发现火警的时候，应迅速地、准确地报警，并积极参加扑救。（现场明示火警电话）（8）定期或不定期的向职工进行消防安全教育和普及消防知识，提高职工的消防知识和防火警惕性。9）严格执行安全生产检查制度，发现火险隐患必须立即消除，对于一时难于消除的隐患，必须在确保安全的情况下，制定措施限期整改。10）对违反规定造成火灾的有关人员进行处罚，情节严重的依法追究刑事责任。9.3 施工安全技术措施（1）认真贯彻“安全第一、预防为主”的方针。所有进入宝钢厚板工地施工的作业人员均应持证上岗,接受安全作业交底，以防止安全事故的发生。（2）进入施工现场必须穿戴好劳防用品，安全帽必须系好安全扣，高空作业及交叉作业时，一定要相互配合，避免施工中伤害他人及被他人伤害。（3）施工班组在每天工作之前，应做好安全交底，记录员应认真填写安全日志。（4）施工人员应身体素质良好，严禁酒后作业，对情绪不稳定，及身体不适者，禁止高空作业，作业时超过2m高度时应悬挂安全带。（5）施工临时用电应在电源侧设置配电箱，在操作的地方设置开关箱，临时用电线路严禁利用大地作中性线。（6）焊接机械应放置在防雨和通风良好的地方。交流弧焊机变压器的一次侧电源线长度应不大于5米，进线处必须设置防护罩。（7）进行电焊作业必须按规定穿戴好防护用品。（8）手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损。（9）现场临时照明用电设备必须有安全可靠的漏电保护装置。电缆隧道内照明应使用36V安全电压。（10）使用的电焊机、切割机等用电设备都应可靠接地。（11）电焊作业时，电焊机外壳要良好接地，电源的装拆应由电工进行，焊钳和把线必须绝缘良好，更换焊条应戴手套，操作时应穿绝缘鞋，带电焊手套，（12）工作人员离开现场应切断电源，电焊作业时严禁焊条头乱扔，防止造成短路和管路堵塞。施工现场须配备灭火器，焊接时应清理现场易燃物。9.4应急准备与响应管理体系1）本工程大项目已经建立了完善的应急准备和响应管理体系，我们成立了应急准备小组，具体如下：组长：冯金明副组长：李长满组员：工程处工地负责人：刘志楠项目部职能部门负责人：赵立兴、张剑、王利民、王岩联系电话：2）应急救援资源参与施工的人员、材料、设备、车辆等资源优先用于应急救援 3）应急响应（1）一般事故的应急响应当事故或紧急情况发生后，当事人或发现人应立即向分公司、项目经理部领导汇报，同时采取应急措施，防止事态扩大 （2）重大事故的应急响应重大安全事故发生后，应立即向工程处、项目经理部领导报告，同时采取应急措施，防止事态扩大现场应急工作小组立即报告公司主管经理和安全生产监督部，同时进行事故的应急处理，公司应急领导工作小组立即赶到现场进行指挥与处理A 报警：紧急事故发生时，发现人应立即报警B 上报：紧急事故处理后，事故发生所在单位负责人，应在24小时内填写，一式三份，事故单位存档一份，报安全生产监督部和相关管理部门各一份9.5生产安全事故应急准备和响应措施根据建筑行业高发的三大伤害事故：物体打击、触电事故、机械伤害等，公司制定相应的应急准备和响应措施（1）触电事故的应急措施遇有触电者，施救人员应首先切断电源，若来不及切断电源，可用绝缘物挑开电线在未切断电源之前，救护者切不可用手拉触电者，也不能用金属或潮湿的东西挑电线把触电者抬至安全地点后，立即进行人工呼吸其具体方法如下：A 口对口人工呼吸法B 心脏按压术（2）机械伤害事故的应急措施出现事故时，应立即关闭设备的动力系统和电力系统，以免人员伤亡、火灾和不必要的财产损失；如果人员发生机械伤害事故，应采取如下方法：A发生断手（足）、断指（趾）的严重情况时，现场要对伤口包扎止血、止痛、进行半握拳状的功能固定，将断手（足）、断指（趾）用消毒和清洁的敷料包好，切忌将断指（趾）浸入酒精等消毒液中，以防细胞变质，然后将包好的断手（足）、断指（趾）放在无泄露的塑料袋内，扎紧袋口，在袋周围放些冰块，或用冰棍代替（切忌将断手（足）、断指（趾）直接放入冰水中浸泡），速随伤者送医院抢救B发生头皮撕裂伤时，必须及时对受伤者进行抢救，采取止痛及其他对症措施，用生理盐水冲洗有伤部位涂红汞后用消毒大纱布块、消毒棉花紧紧包扎，压迫止血，同时打120或者送医院进行治疗（3）火灾、爆炸与爆燃火灾：在安全的情况下进行灭火和抢救伤员，及时疏散被火，围困人员，并对受伤人员进行必要的抢救控制火势蔓延。爆炸与爆燃：发生爆炸爆燃事故后，要迅速将烧伤人员脱离火源，剪掉着火衣服，采取有效措施，防止伤员休克、窒息、创面污染，必要时可用止痛剂，喝淡盐水。 大重大节日、大型活动时，提前做好节日保卫、防火、防爆的工作安排。附件1灌区锅炉房供水系统改造工程(埋地敷设）平面布置图附件2灌区锅炉房供水系统改造工程(埋地敷设）节点详图
