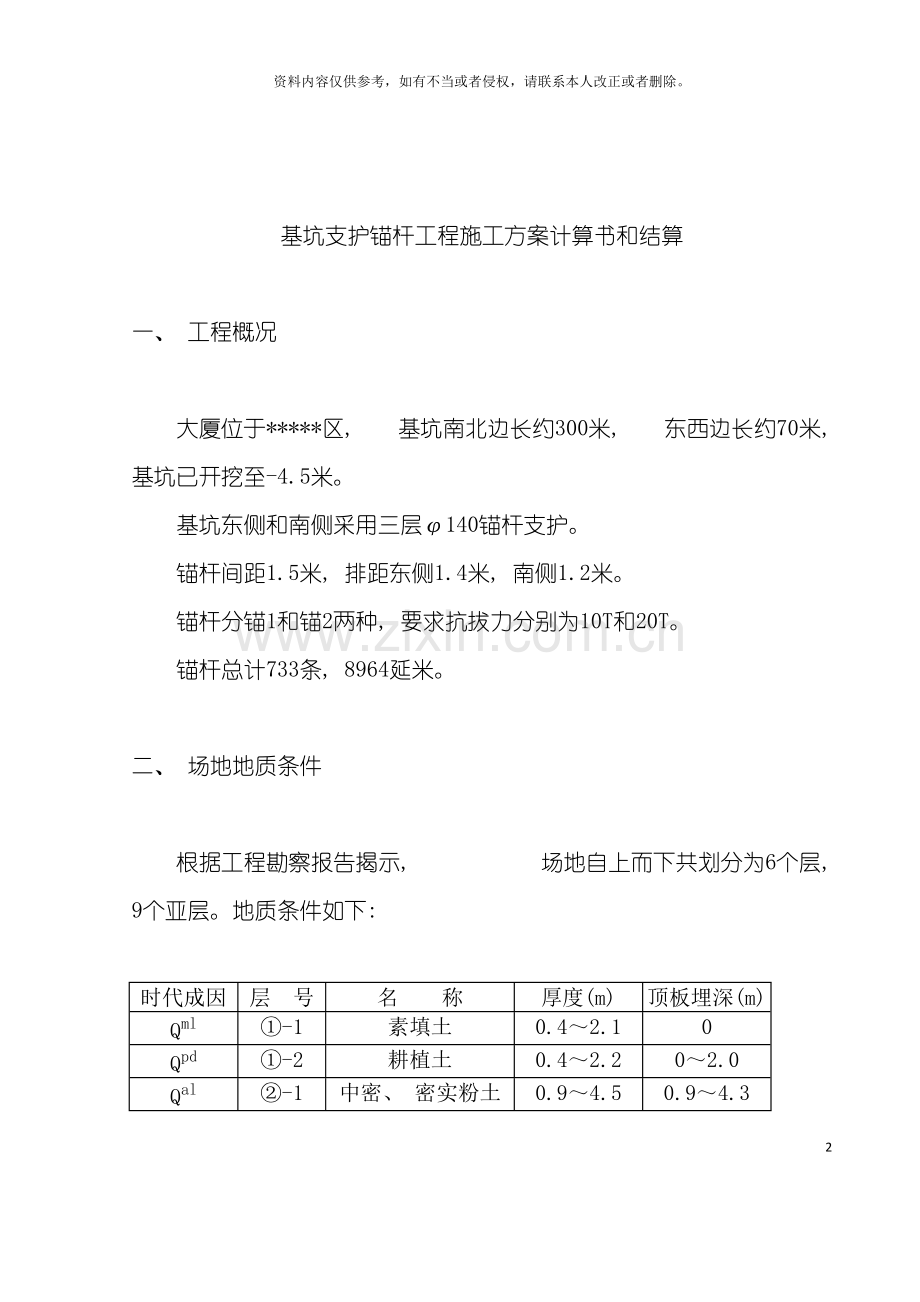

基坑支护锚杆工程施工方案计算书和结算考试大Examd17资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。基坑支护锚杆工程施工方案计算书和结算一、 工程概况 大厦位于*区, 基坑南北边长约300米, 东西边长约70米, 基坑已开挖至-4.5米。 基坑东侧和南侧采用三层140锚杆支护。 锚杆间距1.5米, 排距东侧1.4米, 南侧1.2米。 锚杆分锚1和锚2两种, 要求抗拔力分别为10T和20T。 锚杆总计733条, 8964延米。二、 场地地质条件 根据工程勘察报告揭示, 场地自上而下共划分为6个层, 9个亚层。地质条件如下: 时代成因层 号名 称厚度(m)顶板埋深(m)Qml-1素填土0.42.10Qpd-2耕植土0.42.202.0Qal-1中密、 密实粉土0.94.50.94.3-2可塑粉质粘土0.43.62.14.3-3松散稍密粉细砂1.14.42.25.5-4稍密中、 粗砂1.12.62.14.1Qdl-el-1可塑粉质粘土0.75.14.18.0-2中密、 密实粉土1.27.04.28.0-3硬塑坚硬粉质粘土1.52.955.457.5K强风化粉砂岩砾岩0.2511.94.712.15中风化粉砂岩砾岩0.710.48.520.0微风化粉砂岩砾岩9.39.021.3三、 锚杆施工方案 1.锚杆大样 采用425做成井字架与锚杆头焊接, 焊缝的宽度和厚度必须达到规范要求。 2.锚杆一览表锚杆位置条 数类 型长度(m)角度()20MnSi钢筋南侧上层198锚11230125 中层197锚11230125 下层196锚11030125东侧上层49锚11230125 中层47锚22020140 下层46锚21620140总 计 7338964四、 施工工艺及参数 施工前根据设计要求准备好钢筋、 水泥和砂。 1.成孔 钻孔直径为140。 南侧上、 中两排用人工成孔。 东侧三排及南侧下排用300型地质钻机成孔。 2.插入锚杆 锚杆采用20MnSi钢筋。 插入钻孔的锚杆要求顺直, 并应除锈。 插入锚杆时应将灌浆管与锚杆钢筋同时放至钻孔底部, 锚杆插入孔内长度不得小于设计规定的95%。 3.灌浆 灌浆采用425#普通硅酸盐水泥配制的水泥砂浆, 采用中砂, 要过筛, 配比为: 水:灰:砂=0.4:1:0.2 ( 重量比) 砂浆强度不低于20MPa。 灌浆前应先洗孔。 砂浆自孔底向外灌注, 随着砂浆的灌入, 应逐步地灌浆管向外拔出直至孔口, 拔管过程中应保证管口始终埋在砂浆内。 五、 施工设备 地质钻机6台, 钢筋切断机1台, 电焊机3台, 砂浆搅拌机5台( 2台备用) , 压浆泵6台( 3台备用) 。 施工场地布置如下图: 六、 施工人员安排 工地负责1人: 工程师 技术负责3人: 高级工程师 工程师 工程师 施工员5人: 工程师 工程师 工程师 助理工程师 助理工程师 质安员1人: 助理工程师 试验员1人: 助理工程师 材料员2人: 电工2人。 电焊工3人。 机修工3人。 钻机每台4人, 6台共计24人。 浆液搅拌机每台3人, 3台共计9人。 灌浆机每台3人, 3台共计9人。 人工成孔40人。七、 安全施工措施为了保证施工安全, 设置专门的质量安全员, 建立安全制度, 严格按国家有关安全规程施工, 管理人员要带头以身作责, 杜绝安全事故, 现场工作人员穿戴必须符合安全要求, 成立以工地负责人为组长的安全防火领导小组, 以便安全、 顺利地完成施工工作。八、 质量检验 每批材料到达工地后, 应进行质量检验, 合格后方可使用。 按锚杆喷射混凝土支护技术规范 GBJ86-85进行验收试验。 验收应按1.2倍设计荷载作抗拔试验。共抽3组, 每组3条, 锚杆质量的合格条件为: PAnPA PAmin0.9PA即: 每组试验锚杆抗拔力平均值 该组锚杆设计锚固力 每组试验锚杆抗拔力最小值 0.9倍该组锚杆设计锚固力 锚杆抗拔力不符合要求时, 应加密予以补强。九、 施工进度计划 全部工程在28个工作日内完成。 0 10 20 施 工 准 备-南侧上层(12m) - 中层(12m)- 下层(10m)-东侧上层(12m)- 中层(20m) - 下层(16m)- 工 程 预 (结) 算 委托单位: 工程名称: 工程地点: 工程造价: *元整。1995年11月5日广 东 省 * 工 程 公 司工 程 预 (结) 算 表 委托单位: 第 1 页 工程名称: 共 1 页 工程地点: 1995年 11 月 项次定 额 编 号工 程 项 目数 量单 位单 价总 价其中人工费1锚1、 锚2施工 918100延米 18000 *2580002试验费用 1000000 小计: *元。应扣款项如下: 3水费 125000吨 130 1625004电费 661500度 140 9261005补锚杆孔口、 清理淤泥 13800工日 2500 3450006按工程总造价5%扣留, 待 8312900保修期满后支付。 小计: *元。7已经支付工程款 1 0000 小计: 1*00元。 共计人民币: * 复 核大厦锚杆计算书一、 设计规范 锚杆计算根据中国工程建设标准化协会标准土层锚杆设计与施工规范, 编号为CECS 22:90。二、 安全系数 锚杆安全系数根据临时锚杆破坏后危害程度取用, 结合现场情况, 20T锚杆取K=1.8, 10T锚杆取K=1.6。三、 锚孔参数 锚孔直径d=140mm。 10T锚杆角度=30, 20T锚杆角度=20。 灌浆用水泥砂浆, 水:灰:砂=0.4:1:0.2( 重量比) , 砂浆强度不低于20MPa。四、 土层参数 10T锚杆锚固段土层有粉土、 可塑粉质粘土及砂层, 有小部分入强风化粉砂岩和砾岩, 土体与锚固体粘结强度qs取40KPa。 20T锚杆锚固段有小部分入中风化粉砂岩和砾岩, 土体与锚固体粘结强度qs取50KPa。五、 锚杆钢筋 锚杆钢筋选用20MnSi钢,fy=335N/mm2。( d25mm) =315N/mm2。( d2840mm) 10T锚杆钢筋截面积 A=KNt/fy=1.61001000/335=477.6mm2 选用125。 20T锚杆钢筋截面积 A=KNt/fy=1.82001000/315=1142.9mm2 选用140。六、 锚杆长度 10T锚杆锚固段长 La=KNt/(dqs) =1.6100/(3.140.1440)= 9.09m 上、 中层锚杆自由段 Lf=3.0m 总长 L=La+Lf=9.09+3.0=12.09m 上、 中层锚杆长取12m, 下层锚杆长取10m。 20T锚杆锚固段长 La=KNt/(dqs) =1.8200/(3.140.1450)=16.38m 中层锚杆自由段 Lf=3.5m 总长 L=La+Lf=16.38+3.5=19.88m。 中层锚杆长取20m, 下层锚杆长取16m。
