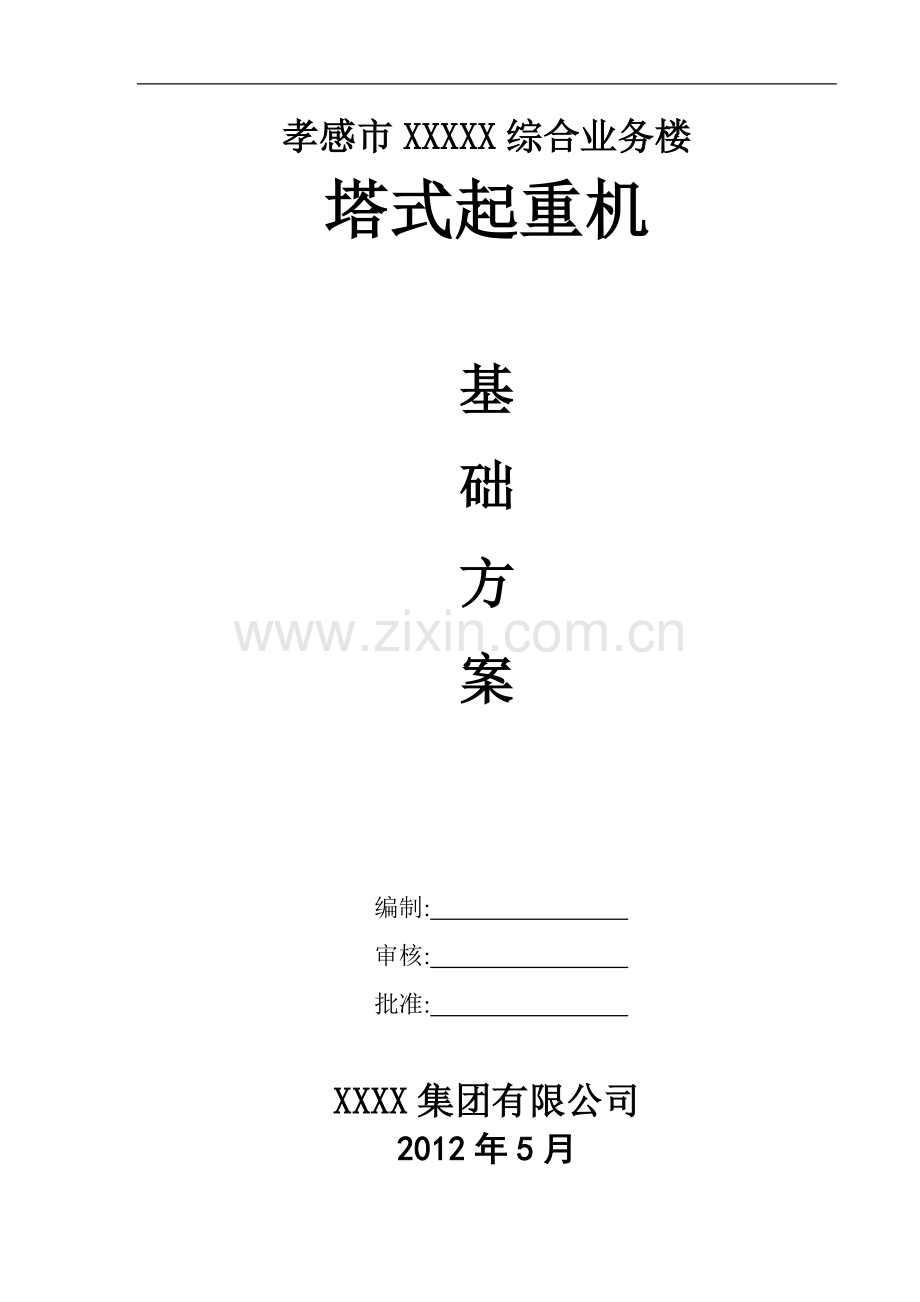

[湖北]塔式起重机基础施工方案(qtz5010塔吊).doc

孝感市XXXXX综合业务楼
塔式起重机

基
础
方
案

编制:
审核:
批准:

XXXX集团有限公司
2012年5月

QTZ5010塔吊基础方案

一、工程概述
孝感市XXXXX综合业务楼项目位于孝感市XX区XX大道以南、XX以西。建设单位孝感市XXXXX，施工图由XX建筑设计院股份有限公司设计，武汉XX地质工程有限公司负责工程岩土勘探，由孝感市XX监理公司监理，总承包由XXXX集团承建。
结构形式：框架结构。建筑层数：主楼地下一层，地上十六层；副楼地下一层，地上四层。建筑高度：主楼59.7m，副楼15.8m。建筑面积22423.3㎡，其中地上18979.6㎡，地下3343.7㎡，地下室建筑面积3443.7㎡。
二、编制依据
1、塔机厂家提供的基础图；
2、现场地质勘探报告；
3、《混凝土结构设计规范》（GB50010-2002）
三、基础方案
1、塔吊基础定位详见《塔吊基础定位图》。
2、按自贡市工程机械厂《QTZ5010起重机使用说明书》中基础设计要求，地基承载力不小于200Kpa，查地质报告：③层黏土特性为fak=180Kpa；不满足要求，故采用桩基基础。基础形式采用固定预埋螺栓式，基础尺寸为4800*4800*1200。
3、QTZ5010基础钢筋按说明书要求。（见附图）
4、基础校核：

FV(KN)
Fh（KN）
M(KN.M)
T(KN.M)
工 况
511.2
18.3
1335
269.3
非 工 况
464.1
73.9
1552
0

：

①、 稳定性校核：
e=(M+Ph×h)/（Pv+Pg）=（1552+73.9×1.1）/（464.1+5×5×1.1×2.5 ×10）=1.42﹤5/3=1.67
满足要求！
②地面压应力校核：
PB=2(Pv+Pg)/3bl=142.2kpa﹤[PB]=400kpa
L=b/2-e
满足要求！

四、施工方案
1、施工工序
根据本工程的特点及勘察部门提供的地质报告，选定基础的位置，结合塔吊设备基础图、塔机性能和技术参数进行施工。由项目部施工员报甲方及监理方进行检查，手续齐全后，方可施工。
将基础承台开挖至基坑底标高-1.200m，平整浇注砼保护层。
根据塔吊基础图尺寸由钢筋施工人员按图纸要求进行钢筋绑扎。在绑扎时，要注意钢筋的规格、型号及间距尺寸，一定要按图施工，绑扎时注意横平坚直。钢筋绑扎完毕后，施工人员要自检，合格后再报甲方及监理进行复查。应严格按照塔机生产厂家提供的技术资料要求来施工。复查合格认可后，才能进行下道工序。
塔吊基础模板安装：安装前要对模板进行清理，清理干净后，要涂刷脱模剂。模板安装要求标高尺寸准确，板面平整，支撑牢固。安装完毕后，施工人员要进行反复检查，达到万无一失，确保质量。模板安装完毕后，可进行塔吊基座螺杆的预埋，由事先按图纸尺寸制作好的模具来确定螺杆的位置尺寸。螺杆预埋时，要求绝对稳固，不能有移动，用水准仪来控制螺杆标高，要求对螺杆上部要进行包扎，以免受外界碰撞而损坏螺纹及丝扣。
以上工序完毕后，便可进行砼的浇捣。基础采用C30砼，浇捣时，要求振捣密实，派专人检查砖模是否有松动、垮塌等现象，一旦发现，应及时处理，以免造成质量隐患。应注意砼面层标高的控制，浇捣完毕后要求表面平整一致。待砼终凝后，应派专人浇水养护。

2、施工要求
1、对基础混凝土的配合比要有严格要求，不合格的不准使用。并对强度进行检测，不合格不准安装。
2、基础采用预埋螺栓固定 ，浇筑前预埋螺栓，并安装、调平塔机底座，其标高相对误差控制在2mm之内。
3、质量要求
1、混凝土强度为C30级，塔吊基础符合塔机基础图设计要求。
2、钢筋绑扎完毕验收后，及时浇筑混凝土。
3、塔吊基础内配16@200双层双向钢筋。拉筋为12螺纹钢。
4、根据塔吊使用说明的要求，塔吊底座件预埋螺栓的安装尺寸误差控制在5mm以内。
5、地脚螺栓共12根螺栓。型号4-M36， 8-M36
6、混凝土浇筑时，控制好混凝土标高，待混凝土初凝后，用水泥砂浆找平。
7、塔吊基础混凝土强度达到100%时方可进行塔吊安装。
4、施工安全
在施工时：⑴操作人员应必须对基坑边坡做好防护措施，以防边坡塌方伤人；⑵对所用的机具、线路、插座等使用前必须进行检查，特别是振动棒、必须保持正常状态，防止漏电伤人。
