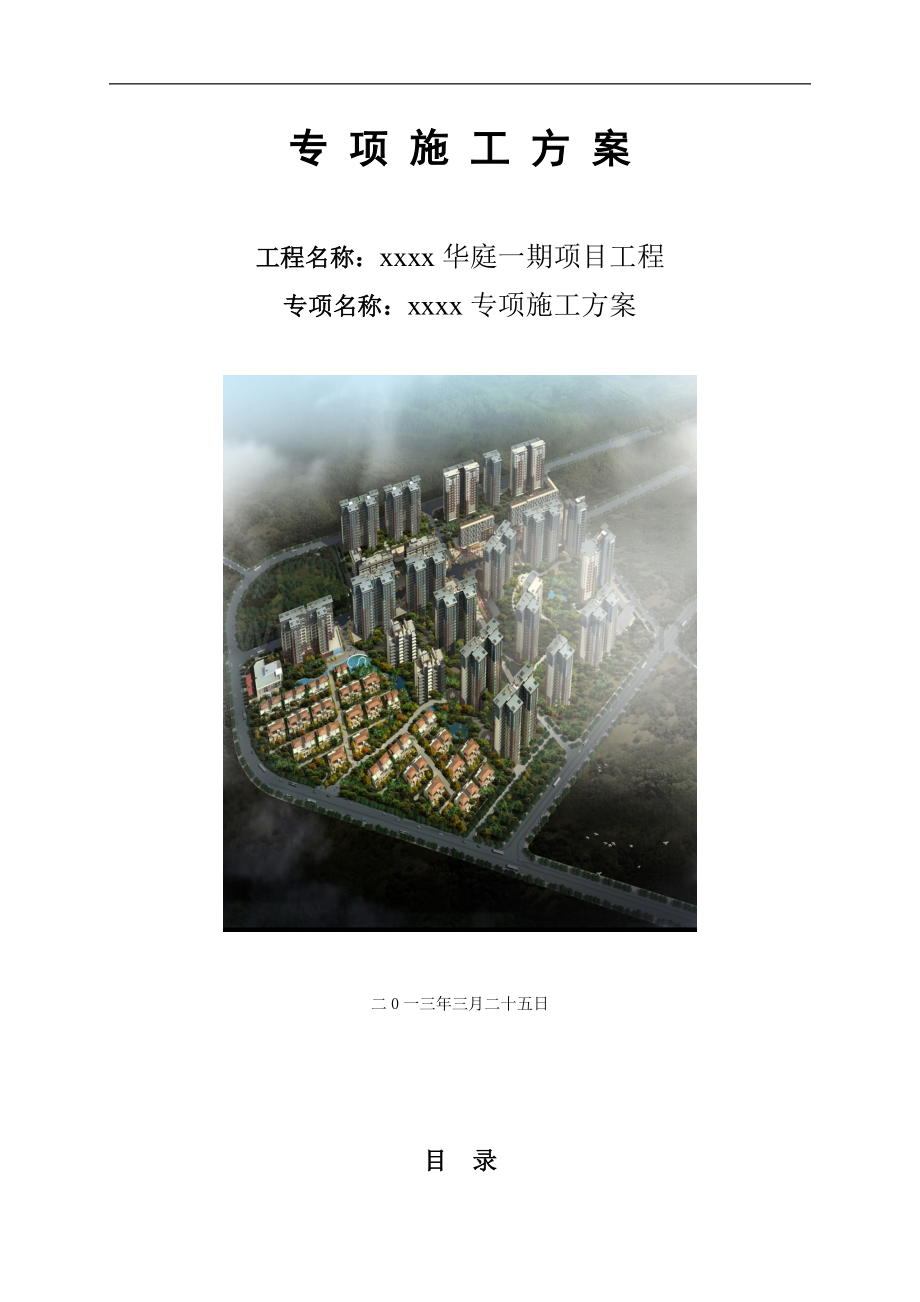

专 项 施 工 方 案

工程名称：xxxx华庭一期项目工程
专项名称：xxxx专项施工方案

二0一三年三月二十五日

目　录
一、工程概况 3
1、 总体概况 3
2、 建筑概况 3
3、 化粪池、隔油池说明 4
二、资源计划 5
1、人力计划 5
2、机械计划 5
3、材料计划 5
三、工期计划 6
四、化粪池隔油池施工方法 7
五、化粪池隔油池施工注意事项 9
六、连接井砌筑 10
七、安全生产、现场文明施工要求 11

一、工程概况
1、 总体概况
工程名称
xxxx华庭一期项目工程
工程地点

建设单位

设计单位

监理单位

质量监督

安全监督

施工总承包单位

2、 建筑概况
2.1建筑面积与层高:
本工程分南北区，总建筑面积约15.35万㎡。其中北区由四栋塔楼组成，1#、2#塔楼地下2层地上31层，屋面层结构高度92.050m；3#、5#塔楼地下1层地上17层，屋面层结构高度52.45m；南区由1栋塔楼、16栋别墅及一栋幼儿园组成，6#塔楼地下1层地上23层，屋面结构高度73.550m；别墅地下2层，地上3层，屋顶高度17.950m；幼儿园地上3层，屋顶高度14.950m。
2.2.建筑类型和使用功能：
北区：
北区共设地下室两层，地下二层战时作为人防、常规作为停车库，地下一层作为车库及设备房，地下室结构形式为框架剪力墙结构。地上由四栋塔楼组成，1#、2#塔楼地上31层，主要作为住宅使用，结构形式为剪力墙结构；3#、5#塔楼地上17层，一层作为商业，二层及以上作为住宅使用，结构形式为框支剪力墙结构。
南区：
南区地下室1～2层，地下室作为车库及设备用房，地下室结构形式为框架剪力墙结构。6#塔楼地上23层，1～2层为商业，3层为屋面架空层，四层以上为住宅，结构形式为框支剪力墙结构；别墅地上三层，局部四层，结构形式为异形柱；幼儿园地上三层，为框架结构。
2.3 工程周边环境：
本工程位于龙岗区五联村朱古石路，西侧和北侧为山地林区，东侧为成和金属家私厂。
3、 化粪池、隔油池说明
本工程北区采用xxxx和成品隔油池，厂家为湖南天联，是经监理、甲方确认合格厂家。化粪池和隔油池具体参数如下表。
型号
有效容积(M3)
直径（D）
池长（L）
H1
h1
h2
TLG-2
4
1200
3700
1250
1150
1100
BH-13
100
3250
12300
3300
3150
3100

二、资源计划
1、人力计划
根据施工计划安排及现场实际施工情况，劳动力20人。
2、机械计划
打夯机：5台 卡车：3辆 挖机：1台
3、材料计划
混凝土根据需要及时供应，石粉和水泥提前供应到现场。

三、工期计划
计划施工时间为2014年4月1日——2014年5月1日。

四、化粪池隔油池施工方法
一、施工作业流程：
放线→挖基槽、排地下水→混凝土垫层及石粉找平夯实→吊装就位→ 化粪池注水→分层回填→砌连接井→现场初步验收。
二、施工要求：
1、放线挖槽坑：以化粪池开挖尺寸为标准，采取1:0.5放坡开挖。
2、基底处理：
在开挖基地做200㎜的C25混凝土垫层，长度和宽度各超出化粪池长宽1米，再用200㎜的细沙做褥垫层。
3、采用吊车将化粪池吊装到位：就位时注意进出水方向，测定水平度，局部调整垫层使之水平。
4、化粪池注水：安装就位符合要求之后，池内必须进行注水压浮使之稳定，一般首先注水超过地下水位。回填完毕后必须将水注满，使池壁内外受力平衡。
5、分层回填：
化粪池外侧采用石粉掺6%水泥分层夯实回填，回填同时边向化粪池内注水，防止化粪池上浮。
6、面层增加一层100厚C30细石混凝土，布置按13300x4200（化粪池）,4700x2200（隔油池）,内配单层双向钢筋，钢筋直径14mm，间距200mm钢筋。
三、隔油池和化粪池开挖尺寸
隔油池和化粪池最小开挖尺寸如下：

型号

有效容积(M3)

进水口管径（mm）
基坑底长（mm）
基坑底宽（mm）
基坑深*（mm）
TLG-2
4
160
4700
2200
Ha+1550
BH-13
100
300
13300
4200
Ha+3550
*基坑深：深度根据管网标高确定

挖坑总深度=Ha+Hb+Hc+Hd

Ha：进水管顶到地面高度

Hb：进水管顶到沙垫层高度

Hc：沙垫层高度200MM

Hd：混凝土垫层200MM（地基承载能力≥10KN可免此项）

管网标高= Ha+进出管直径D

安装尺寸示意图

四、隔油池施工方法：
隔油池施工方法同化粪池。

五、化粪池隔油池施工注意事项
1、严禁池体底部为调节高度而局部垫硬物，否则，会受力集中而导致将池体损坏。
2、严禁在化粪池两侧直接用泥土回填，否则，会因承载力不均匀受力而导致池体损坏。
3、严禁回填过程中有坚硬物直接接触池体，否则，会因池体局部集中受力而导致渗漏。
4、严禁池体外下石粉，就直接灌水，否则，化粪池会因底部下支撑而使池体严重变形，甚至导致池体渗漏。
5、下回填石粉至300-500后，立即在池体内注水，否则会因下面或地下水位高而导致浮罐。

六、连接井砌筑
1、清污井与池体结合部位先用直径12钢筋，间距100，在井口周围织成直径1500㎜的圆形钢筋网架，浇筑150厚C25混凝土垫层。
2、砌块采用灰渣砖，砌筑砂浆采用M15，边砌筑边抹灰，内外抹灰，随砌随抹。
3、砌筑如下图所示：

七、安全生产、现场文明施工要求
1. 在施工方案确定前，建设单位应当会同施工单位和市政、防汛、公用、邮电、电力及其他有关部门，对可能造成周围建筑物、构筑物、防汛设施、地下管线损坏或者堵塞的建设工程工地，进行现场检查，并制定相应的技术措施，纳入施工组织设计，保证施工的安全进行。
2. 施工单位在施工中应当遵守下列规定:
(1) 完善技术和操作管理规程，确保防汛设施和地下管线的畅通、安全。
(2) 采取各种措施，降低施工过程中产生的噪声。
(3) 利用各种防护设施， 防止施工中产生的废弃物、杂物飘散。
(4) 运用其他有效方式，减少施工对市容、绿化和环境的不良影响。
3. 施工人员应当按照工地文明施工的要求进行作业，并严格遵守下列规定:
(1) 施工中产生的泥浆和其他浑浊废弃物，未经沉淀不得排放。
(2) 施工中产生的各类垃圾应当堆置在规定的地点，不得倒入河道和居民生活垃圾容器。
(3) 施工中不得随意抛掷建筑材料、残土、旧料和其他杂物。
(4) 各种车辆设备的操作人员, 应严格遵守有关安全技术操作规程, 严禁违章指挥和违章操作。
4. 运输建筑材料、垃圾和工程渣土的车辆，应当采取有效措施，防止建筑材料、垃圾和工程渣土飞扬、洒落或者流溢，保证行驶途中不污染道路和环境。
5. 深基坑(槽) 的四周应当设置连续、密闭的围栏或其他有效的安全防护设施。
