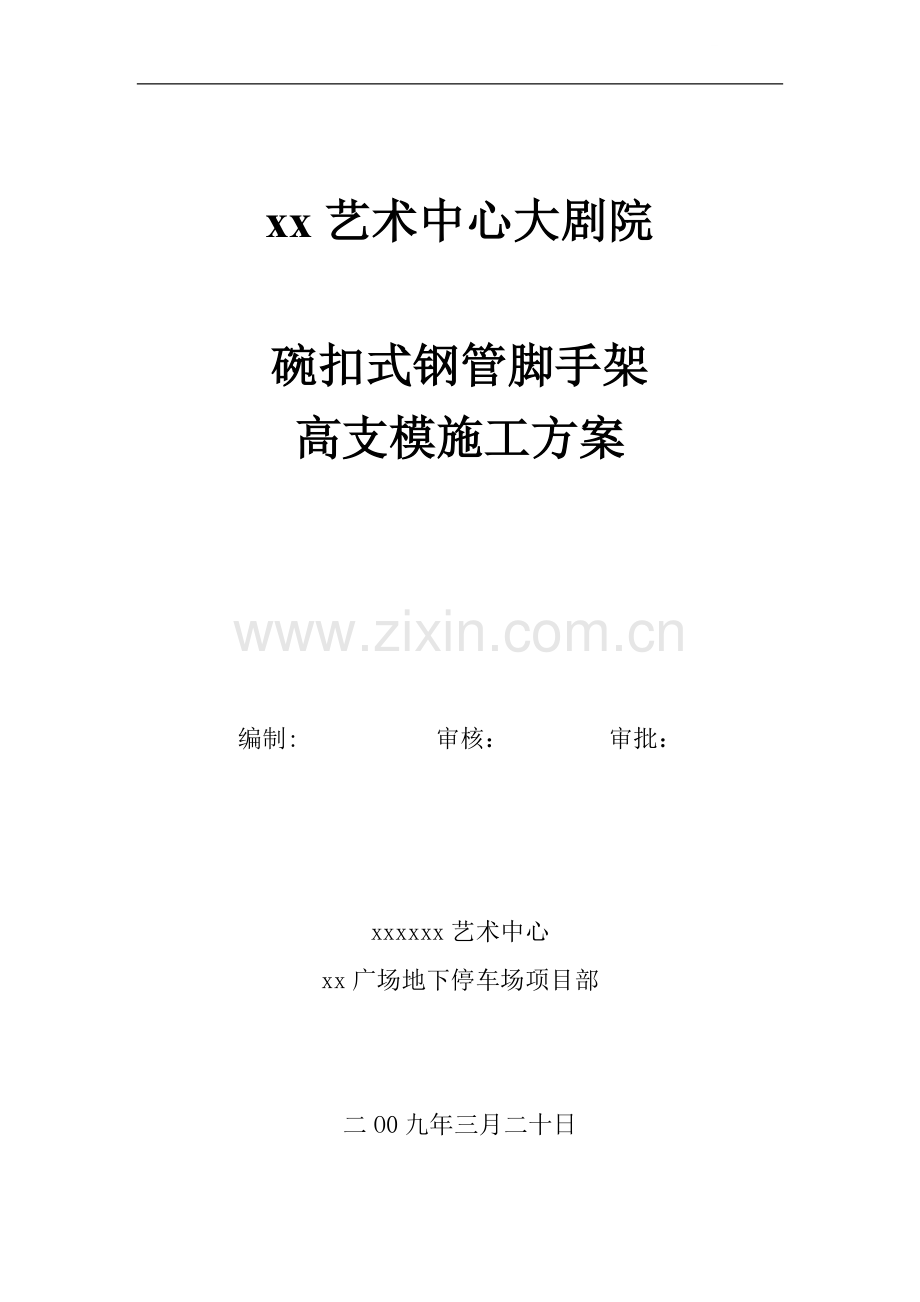

xx艺术中心大剧院

碗扣式钢管脚手架
高支模施工方案

编制: 审核： 审批：

xxxxxx艺术中心
xx广场地下停车场项目部

二O0九年三月二十日

xx艺术中心大剧院
高支模方案
一、编制依据
1、《混凝土结构工程施工质量及验收规范》(G B50204一2002)
2、(建筑施工碗扣式钢管脚手架安全技术规范》(J GJ 166一2008)
3、xx艺术中心工程施工图
二、工程概况
本工程为xx艺术中心，位于xx市xx新区内，新区主干道五四西路以北，由1加O座大剧院、800座音乐厅和入口城市大厅三部分组成，总建筑面积约30500m2.建筑平面尺寸为165x105m，地面以上最大高度35m，大剧院台仓深1 3.5m，基础采用桩基础方案。工程结构类型为框架剪力境结构，平面形状为由三边直线与一边圆弧围成的图形，约为ZI.Zooxlg.o70，平面面积为401.3衬，楼面层高为1 8.45m，楼层相对标高为17.2m。大梁截面尺寸为700X2000和600X 1200。
另一边15.9m处的高支模支撑架参照此方案搭设。

根据本工程层高变化大，为便于调整支撑高度，经研究决定采用碗扣式钢管脚手架作为模板支撑。

三、碗口式钢管脚手架支撑的搭设
l、按方案作好搭设要求和安全技术交底。
2、按规范检查钢管、配件、加固件、连接件，对不合格的钢管、配件等严格禁止使用。
3、对搭设场地的楼面进行清理、整平。
4、弹出立杆位置、安放垫板。
5、模板支撑架采用立杆间距不大于goomm，步距不大于1200mm，底层纵、横向水平杆作为扫地杆，距地面高度不大于350mm，立杆底部设置可调底座或固定底座;立杆上端包括可调螺杆伸出顶层水平杆的长度不得大于0.7m。
6、模板支撑架斜杆设置应符合下列要求:
(1)模板支撑架四周从底到顶连续设置竖向剪刀撑;中间纵、横向由底至顶连续设置竖向剪刀撑，其间距不大于4.5m;
(2)剪刀撑的斜杆与鸽面夹角应在45弋60，之间，斜杆应每步与立杆扣接。
7、支撑架顶部和底部必须设置水平剪刀撑，中间水平剪刀撑设置间距不大于4.8m
8、对模板支撑架周围有主体结构时，应设置连墙件。
9、模板支撑架高宽比应不大于2;对于高宽比大于2的梁支撑架(如1一B轴4m高的单梁)，采取扩大下部架体尺寸的构造措施。

10、模板下方设置的次楞与主楞参见扣件式钢管脚手架支撑高支模方案，在支架立杆上端采用U形托撑，支撑就在主楞底部。
11、模板支撑架的搭设应按本施工方案，在专人指挥下，统一进行。
12、应按施工方案弹线定位，设置底座后应分别按先立杆后横杆再斜杆的顺序搭设。
13、支撑架的立杆应保证垂直在同一轴线上。
14、安设架上梁板横板系统。
四、碗扣式钢管脚手架支撑的拆除
1、梁下架体必须在梁的硷强度达到100%方可拆除(以硷试块试压报告为准)。
2、拆除前应清除架上的材料和杂物。
3、拆除架体时，应设置警戒线和警戒标志，并由专人负责警戒。
4、架体的拆除应有统一指挥，按后装先拆，先装后拆。
5、模板支撑架拆除应符合现行国家标准《混凝土结构工程施工质量验收规范》GB5020魂中混凝土强度的有关规定。
五、安拆碗扣式钢管脚手架支撑的安全及安全管理要求
l、斜撑、脚手架、水平架连接棒等必须符合规范。
2、不配套的钢管与配件不得混合使用于同一碗扣式钢
管脚手架支撑内。
3、碗扣式钢管脚手架支撑安装应自一端向另一端延伸，搭完一步架后，应按质量标准调整水平度与垂直度。
4、斜撑、水平杆、扫地杆应紧随架体的安装及时设置。
5、水平杆、斜撑等加固件的搭设必须与架体同步搭设。
6、斜撑应设于架体立杆内侧并连牢。
7、斜撑必须在架体拆到相关的架体时方可拆除。
8、拆下的钢管、配件严禁抛掷。
9、搭拆架体工人必须戴安全帽，系安全带。
10、严格按施工方案要求搭设拆卸碗扣式钢管脚手架。
11、施工期内不得任意拆除水平支撑、斜撑等。
六、文明施工要求
1、钢管及配件由人工传递到地面，按品种规格码放成堆。
2、工完料清，场地清。
3、拆下的钢管及配件应清除污泥并进行检验和维修。
七、17.20m平台高支模设计
支模高度:18.45m
大梁截面:700 X 2000和600 X 1200
大梁跨度:L=18m和L=19·lm
(一)无风荷载时单肢立杆承载力计算
承受的标准荷载:
模板及支撑自重:Q一0.5 X 0.7x2二0.7kN/m
钢筋硅自重:QZ二25 X 0.7 XZ=35kN/m
施工人员及设备荷载:Q3=1 X0.7x2二1.4kN/m
浇筑和振捣硅时产生的荷载:Q4=1 X0.7X2二1.4kN/m
风荷载标准值为
Wk=0.7μzμsWo=0.7μ2×1.3φoWo=0.7×1.25×1.3×0.8×0.33=0.3kN/㎡
