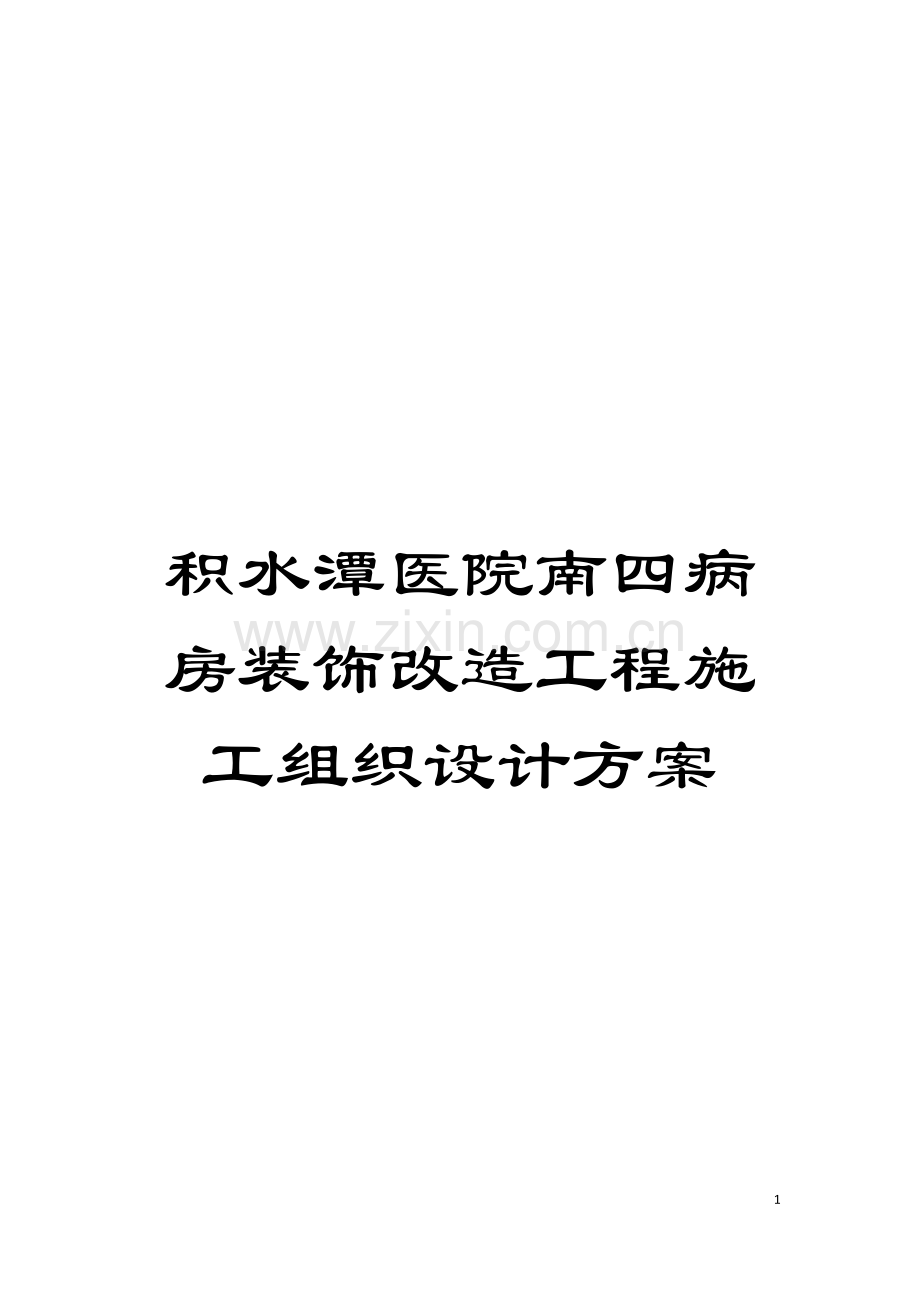

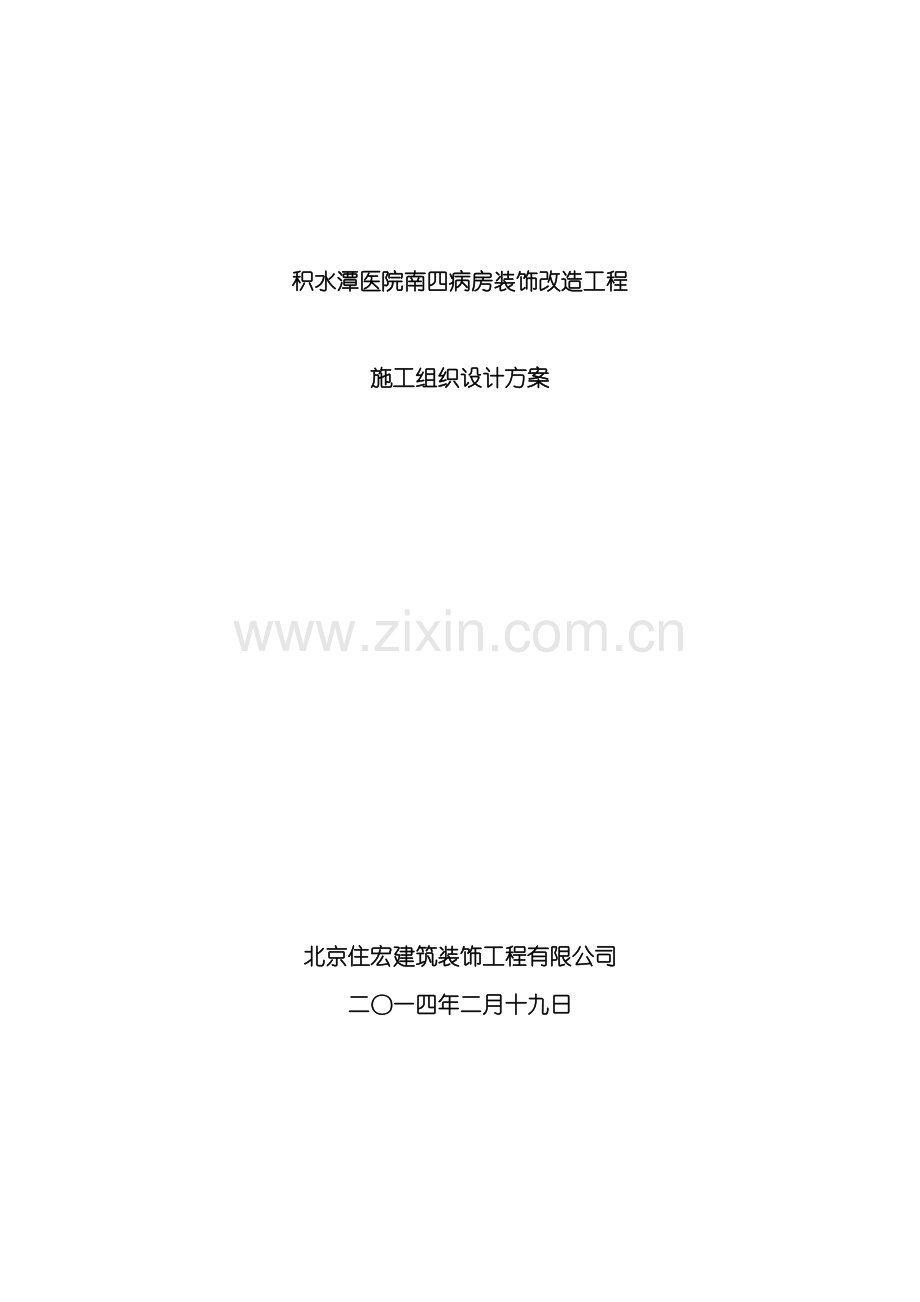

1、积水潭医院南四病房装饰改造工程施工组织设计方案- 80 -资料内容仅供参考,如有不当或者侵权,请联系本人改正或者删除。积水潭医院南四病房装饰改造工程施工组织设计方案北京住宏建筑装饰工程有限公司二一四年二月十九日目 录第一章 工程简介- 1 -第一节、 工程综合说明- 1 -第二节、 主要部位用料及做法- 1 -( 一) 、 走道部分- 1 -( 二) 、 护士站部分- 2 -( 三) 、 病房部分- 2 -( 五) 、 病房内卫生间部分- 3 -( 六) 、 配餐室水房部分- 3 -( 七) 、 楼梯及储物室部分- 3 -( 八) 、 安装部分- 4 -第二章 施工部署- 5 -第一节、 实施
2、目标- 5 -( 一) 、 工程质量目标: - 5 -( 二) 、 工程工期目标: - 5 -( 三) 、 工程职业健康安全管理目标: - 6 -( 四) 、 文明施工目标: - 6 -( 五) 、 工程环境管理目标- 6 -第二节、 施工组织与管理: - 7 -( 一) 、 项目部人员组成- 7 -( 二) 、 管理模式与组织结构: - 9 -( 三) 、 管理职责- 9 -第三节、 施工协调管理- 10 -( 一) 、 协调原则- 10 -( 二) 、 协调主要内容和方法- 10 -( 三) 、 施工方法选择- 11 -第四节、 工程进度计划- 11 -( 一) 、 工期及开竣工日期- 1
3、1 -( 二) 、 工程进度计划- 11 -第五节、 工程资金投入及使用计划- 13 -第六节、 劳动力安排计划- 13 -第七节、 机具设备配备计划- 14 -第三章 工程主要施工方法- 15 -第一节、 轻钢龙骨吊顶- 15 -第二节、 纸面石膏板铺设与固定方法- 17 -第三节、 轻钢龙骨纸面石膏板造型吊顶- 18 -第四节、 铝方板、 铝条板吊顶施工- 19 -第五节、 T型龙骨矿棉板吊顶- 20 -第六节、 地砖铺设- 23 -第七节、 卫生间涂膜防水工程的工艺要求- 24 -第八节、 干挂墙面砖- 25 -第九节、 墙面砖镶贴- 27 -第十节、 强化复合地板铺设- 28 -第十一
4、节、 乳胶漆刷、 涂- 29 -第十二节、 细木装饰施工- 30 -第十三节、 木作油漆施工- 32 -第十四节、 电气安装工程- 36 -第十五节、 灯具与配电设备安装- 37 -第十六节、 卫生洁具安装- 40 -第十七节、 几种装饰收口做法- 43 -第十八节、 质量通病及防治措施- 46 -第四章 确保工程质量的技术组织措施- 51 -第一节、 构成装饰工程质量的要素- 51 -第二节、 装饰工程质量控制制度- 52 -第五章 确保安全生产的技术组织措施- 55 -第一节、 安全保证体系图- 55 -第二节、 安全管理内容- 55 -第三节、 安全施工过程控制措施- 57 -第四节、
5、突发事件应急措施- 58 -第五节、 装饰工程的防火施工要求- 58 -第六章 确保文明施工及环境保护措施- 61 -第一节、 确保文明施工的技术组织措施- 61 -第二节、 环境保护措施- 65 -第七章 确保工期工的技术组织措施- 66 -第一节、 组织措施- 66 -第二节、 资源调配措施- 67 -第三节、 施工用材的供应- 68 -第四节、 经济奖罚措施- 68 -第五节、 可能延误工期的主要因素- 68 -第六节、 工期赶工措施- 68 -第七节、 冬雨季施工措施- 69 -第一章 工程简介第一节、 工程综合说明1、 工程名称: 积水潭医院南四病房装饰改造工程; 2、 工程地点:
6、北京市西城区新街口东街后门; 3、 工程概况: 本工程为室内装饰改造工程, 拟对南区4层室内楼梯间、 护士站、 走道、 病房及厕所、 水房、 办公室及附属房间装修改造, 该项目已经上级部门批准, 装饰方案及施工图已完成, 施工前期准备工作已基本就绪。第二节、 主要部位用料及做法本工程编制范围为: 装饰施工图纸所标明全部内容。(一)、 走道部分l、 地面, 不作改动: 2、 墙面, 做木工板基层, 蓝色防火板饰面, 上方涂刷白色乳胶漆; 3、 天棚, 粉刷涂料; 4、 医生办公室门, 原门不动, 对门玻璃做封堵; 5、 病房门206做封堵, 保留207门; 6、 扶手: 安装原成品专用扶手; 7
7、、 安全出口指示灯改为夜光贴安全出口。(二)、 护士站部分1、 将原护士站进行粉刷, 拆除原砖墙、 后面及两侧办公室窗台板上进行开孔; 2、 墙面为木工板基层, 上方涂刷白色乳胶漆。3、 天棚不动, 进行粉刷, 白色涂料饰面: (三)、 病房部分1、 ; 2原墙涂刷白色乳胶漆, 顶面灯具为长方形吸顶灯; 4、 拆除原暖气罩、 用浅绿色高分子楹制作暖气罩(台面为白色人造石)与窗套; 5、 供氧带以下铲除原抹灰层, 水泥砂浆贴300*450卫生砖; 6、 卫生间门口加装晚间指示灯, 紫外线灯为吸顶式单独控制; 7、 拆除原有储物柜, 制作浅绿色高分子板饰面制作储物柜; 8、 病床之间顶面加装隔帘导
8、轨及隔帘; (四)、 治疗室、 换药室、 急救室部分1、 地面做自流平后铺设浅灰色3mmPVC地板; 2、 墙面做木工扳基层, 浅绿色高分子板饰面: 3、 天棚采用铝扣板吊顶, 安装格栅灯; (五)、 病房内卫生间部分1、 拆除原地面, 做聚氨酯涂膜防水层, 铺防滑地砖; 2、 拆除原卫生洁具, 安装座便器、 淋浴器、 毛巾架、 扶手、 整体盥洗台: 3、 天棚采用铝扣板集成吊顶, 安装嵌入式顶灯; 4、 更换塑钢平开门; 5、 更换原有给排水管道: 6、 干部病房天棚轻铜龙骨纸面石膏板吊顶; (六)、 公共卫生问及配餐室水房部分1、 折除原墙顶地面及卫生洁具, 地面做聚氯酯潦膜防水层铺防滑地
9、砖: 2、 墙面贴300*450卫生砖; 3、 天棚采用铝扣板集成吊顶; 4、 安装蹲便器, 扶手、 整体盥洗台、 蹲位隔断; 5、 更换给排水管道, 将所有蒸汽烧水器更换为电热水器; (七)、 电梯及楼梯问部分1、 楼梯间铲除原有涂料, 刷白色乳胶漆; 2、 电梯问天棚采用轻钢龙骨石膏板尚白色款膜无花结合造型吊顶, 安装筒灯及射灯, 墙面干挂600*600墙砖, 安装石材门套, 地面贴800*800地板砖; (八)、 安装部分l、 里换给排水管道、 卫生洁具; 2、 更换楼层配电箱, 本房安装配电箱1套, 更换配电箱至房间所有线路, 新安装插座、 开关、 排气扇。水房安装电热水器; 3、 更
10、换弱电线路及插座。第二章 施工部署第一节、 实施目标我公司将把此工程列为在宝鸡地区施工的重点工程, 在本工程施工中积极贯彻执行”顾客至上、 优质高效、 打造精品、 全员环保、 节能降耗、 预防污染、 遵规守法、 减少风险、 保障安康、 科学管理、 创新经营、 持续改进”的方针, 优化组织施工技术力量, 在资源等各方面全力予以保证, 采取设立专项资金等措施, 确保工程安全文明施工, 按合同要求完成工程任务, 并实现以下目标。(一)、 工程质量目标: 严格按照国家有关规程规范、 标准以及公司一体化管理要求, 对工程质量进行监控, 制订项目质量目标及质量目标分解表。工程质量管理目标: 工程质量达到国
11、家有关施工质量验收规范要求。(二)、 工程工期目标: 根据业主要求和工程特点, 精心组织, 合理安排施工, 确保4月10日前开工, 并在30天内完成所有改造工程与装饰安装工程, 而且整体工程竣工验收。(三)、 工程职业健康安全管理目标: 按照一体化管理的要求制订项目职业健康安全管理目标及职业健康安全管理目标分解表: 工程职业健康安全管理目标1、 杜绝因工死亡和永久性伤残事故; 2、 杜绝职业病、 职业中毒的发生; 3、 杜绝重大安全事故; 4、 杜绝重大火灾、 交通事故; 5、 杜绝重大设备事故; 6、 全年一般综合事故控制在10以内; 7、 安全无负面社会影响。(四)、 文明施工目标: 严格
12、贯彻建设部建筑工程施工现场管理规定有关文件及规定, 并用”一体化”管理模式和要求来强化施工现场管理。(五)、 工程环境管理目标严格按照一体化管理的要求, 强化施工现场环境管理, 制订项目环境管理目标。1、 施工噪音排放符合建筑施工场界噪音限值; 2、 产生的废弃物分类收集、 统一处理、 减少对环境的影响( 危险废弃物统一收集、 交有资格的单位集中处理; 可回收废弃物统一收集、 交回收公司处理; 不可回收废弃物统一收集、 交市政垃圾系统处理) ; 3、 化学危险品得到有效控制( 建立危险品仓库合格率100%; 采购、 运输、 贮存、 使用、 回收等杜绝危险品泄漏、 遗洒、 丢失) ; 4、 粉尘
13、排放标准工作场所粉尘符合大气污染物综合排放标准, 即: 空气中的颗粒物1.0mg/m3; 5、 醇酸漆类( 包括稀释剂) 挥发性有机化合物550g/L、 甲苯和二甲苯总和10%、 可溶性铅90mg/kg、 可溶性镉75mg/kg、 可溶性铬60mg/kg、 可溶性汞60mg/kg; 6、 聚氨脂类胶粘剂( 水基型) 苯0.2g/kg、 甲苯和二甲苯总和10g/kg、 总挥发性有机物50g/L。第二节、 施工组织与管理: (一)、 项目部人员组成本工程一旦中标, 我公司立即抽调具有多年类似工程施工经验的项目管理人员, 并委派我公司具有一级建造师资格的优秀项目经理党建堂组建解放军第三医院外科楼八层
14、装饰改造工程项目经理部, 具体人员组成见项目部组成人员表项目部管理机构组成表姓名职务性别年龄职称备注党建堂项目经理男53高级工程师巨红忠项目副经理男39工程师王军社技术总工男49工程师史权乐施工员男42工程师张宏强安全员男40助工杨军海材料员男32助工侯 辉质检员男24伏小龙资料员男23(二)、 管理模式与组织结构: 为确保本工程的总体目标的实现, 按重点工程施工要求, 按”项目法”施工模式实施管理。项目经理部对工程质量、 进度、 安全、 文明施工和经济效益等方面全面负责。组织机构见项目部组织机构图。项目经理施工员质检员安全员技术总工材料员资料员土建施工队装饰施工队安装施工队副经理(三)、 管
15、理职责公司职责: 负责组织健全的项目班子, 选拔优秀的项目经理, 组织专项资金, 按照施工方案和工程实际需要调集作业人员、 施工机具及设备, 准备工程材料, 按既定的项目管理目标去指导、 监控、 检查工程各阶段的执行情况。项目经理部: 全面负责现场施工组织管理工作, 强化内部管理, 按施工图纸、 施工方案精心组织施工; 编制各项工作实施计划, 高标准、 严要求, 抓好技术、 质量、 安全和文明施工; 管理好制作、 运输、 安装等工序的交叉作业; 落实各项准备工作; 贯彻各项制度和措施; 搞好各项成本核算; 控制好施工进度, 确保工程总体目标的全面实现。第三节、 施工协调管理(一)、 协调原则协
16、调行为应符合现行法律、 法规和制度, 不损害双方及国家利益, 并本着对业主负责, 保障本工程施工有序进行, 全面履行合同。(二)、 协调主要内容和方法关系对象涉及主要内容主要协调方法内部项目内部人与人之间, 各职能部门之间, 各阶段施工之间协调完善管理制度, 制定措施, 划清职责范围, 定期召开工作会项目部与公司人、 财、 物的供应保障, 各公司的配合支持由公司全面协调督促外部项目部与建设方签订的工程承包合同在履行过程中发生的矛盾严格履行合同主动与建设方协调履行合同中的矛盾项目部与监理过程准备、 开工, 施工过程中三大控制, 两个管理, 交工验收以及交通、 治安、 卫生、 水电供应, 质量检验
17、等工作方案报审、 材料设备报验, 进度报批、 隐蔽工程报验, 参加工地例会, 积极主动向监理汇报工作项目部与设计单位施工图纸中存在的问题, 施工中采取的技术措施, 对工程结构的影响及设计变更、 材料代用积极联系, 主动配合, 严格按图施工, 严守工作程序, 共同把好工程质量关(三)、 施工方法选择为了确保工程质量, 如期完成该项工程的施工任务, 我公司参照多年来制造、 钢结构安装、 仿古建筑等工程的实际经验, 经过充分论证提出以下施工方案, 充分利用现有的各项有利条件, 各种钢构构件均在我公司钢结构加工厂内制作, 预组对而且对应编号, 然后发运到现场使用汽车吊进行安装。阁楼栏杆及桥廊栏杆均在预
18、制厂内进行预制, 强度期满后运至现场进行安装。第四节、 工程进度计划(一)、 工期及开竣工日期本工程的招标文件要求的工期为不超过30天, 我们经过现场考察, 仔细审核施工图纸, 决定相应招标文件的要求, 把施工工期控制在30天以内, 并确保在承诺的施工工期内保质保量完成施工任务, 根据当前工程现状以及我公司的组织能力, 我们拟定开工日期为 4月10日开工, 并于 5月10日完工。(二)、 工程进度计划( 详见下页工程计划进度图) 第五节、 工程资金投入及使用计划开工前投入15万元用于工程启动, 购买主要材料, 施工过程中依据工程进度款给付情况, 必要时予以继续追加投入资金, 做到及时支付劳务工
19、资及材料款, 保证工程质量及工期不受资金方面的影响。第六节、 劳动力安排计划工种按工程施工阶段投入劳动力情况改造工程装饰基层工程装饰及安装工程验收阶段管理人员8888电工4444电焊工1111装饰工20203010砂浆搅拌工6663瓦工12121212木工1010105安装工8888第七节、 机具设备配备计划机械( 材料) 名称型号规格额定功率( kW) 或容量( m3) 吨位( t) 品牌及出厂时间数量( 台) 到场时间小计其中新购租赁自有交流电焊机BX3-50038.6KW1001装修开始交流电焊机BX3-500-C30KW1001装修开始木工专用机床MQ431B-1型1.5HP2002装
20、修开始砂浆搅拌机UJZ2003KW200L2002装修开始冲击钻FDV12J3KW3003装修开始高速切割机CCIASA4.5KW2002装修开始云石机4100NH03牧田4.5KW1001装修开始电动砂轮切割机1001装修开始电动自攻钻2002装修开始拉铆枪2002装修开始手电钻2002装修开始手提电动砂纸机1001装修开始自攻螺钉钻2002装修开始摇臂台钻、 台钻25 191KW1001装修开始冲击电锤6-25500W2002装修开始剪板机1001装修开始电剪折板机1001装修开始钢架管20t扣件1000个方木10立方第三章 工程主要施工方法第一节、 轻钢龙骨吊顶吊顶龙骨施工宜在室内墙面和
21、柱面其它墙面装饰基层施工完成后和管道线路、 配管、 吊件安装完毕后, 再进行施工。根据施工图先在墙、 柱上弹出顶棚标出水平墨线, 在顶棚上划出吊杆位置; 钻眼安膨胀螺栓或射钉; 悬挂吊杆式吊杆焊接; 安装主龙骨; 划出次龙骨位置, 将次龙骨用卡连于主龙骨; 安横撑, 水平调整固定; 中间质量验收检查(检查内容包括螺杆垂直度; 松紧度连接及卡托件的牢度; 二级吊顶中, 转角处须用900mm长以上轻钢次龙骨斜拉; 设备及电器配管的安装), 全部隐蔽工程完成后开始封板。天棚吊顶封板采用纸面石膏板; 板与龙骨用专用免漆高强自攻螺丝固定。自攻螺丝中距不得大于200mm, 以牢固为原则。二级吊顶中转角不得
22、用双块板对接, 必须使用单块板割型封板固定。轻钢龙骨吊顶应先高后低。主龙骨距为9001100mm。离墙边第一主龙骨距离不超过300mm(排列最后距离超过300mm时增加一根), 接头要错开, 不可与相邻龙骨接头在一条直线上, 吊杆的方向也要错开, 避免主龙一边倾倒。吊杆采用8。如吊顶荷载较大, 需经结构计算选定吊杆的相应直径。主龙骨与次龙骨相接挂片需相隔一至二个为双向挂钩主龙骨和次龙骨要求达到平直, 为了消除顶棚由自重下沉产生挠度和目视的视差。可在每个房间的中间部位, 用吊杆螺栓上下调节, 预先给予一般的起拱量, 一般视房间的大小分制起拱520mm不一, ( 一般按短边长度为200分之一的起拱
23、度) 待水平全部调好后, 再逐个打紧吊杆螺帽。顶棚开孔, 尽量在次龙骨安装时, 避开灯位如无法避开的先在开孔的部位划出开孔的位置, 将龙骨加固好, 再用钢锯切断龙骨和石膏板, 保持稳固牢靠。顶棚板的分隔应在房间中部, 做到对称, 轻钢龙骨和板的排列可从房间中部向两边依次安装, 使顶棚布置美观整齐。施工顶棚轻钢龙骨时, 不能一开始将所有的卡夹件都夹紧, 以免校正主龙骨时, 左右一敲, 夹子松动, 且不易再夹紧, 影响牢固。解决的方法是: 安装时先将次龙骨, 临时固定在主龙骨上, 每根龙骨用两只卡夹固定, 校正主龙骨平正后再将所有的卡夹一次全部夹紧, 顶棚龙骨就不会松动, 减少变形。遇到大面积房间
24、安装轻钢龙骨吊顶时, 需每隔约12m在主龙骨上部焊接横臣大龙骨一道, 可采用槽钢L505, 以加强主龙骨侧向稳定及吊顶整体性。轻钢主龙骨能够焊接, 但宜点焊, 防止焊穿或杆件变形。轻钢次龙骨太薄不能焊接。在吊顶施工中应注意工种之间的配合, 避免返工拆装损坏龙骨及板材。吊顶上的封口、 灯具、 烟感探头、 喷淋洒头要等吊顶板就位后安装, 也要留出周围吊顶板, 待上述设备安装后再行安装。第二节、 纸面石膏板铺设与固定方法1.纸面石膏板应在无应力状态下进行固定, 防止出现弯棱凸鼓现象。2.纸面石膏板的长边(即包封边)应沿纵向次龙骨铺设。3.自攻螺丝钉与纸面石膏板边距离: 面纸包封的板边以1015mm为
25、宜: 切割的板边以1520mm为宜; 4. 因龙泉属潮湿地区, 测定石膏板的次龙骨间距以300mm400mm为宜。5.采用专用免漆高强钉, 螺钉应与板面垂直, 弯曲变形的螺针应除去。间距以150170mm为宜, 并在相隔50mm的部位另钉螺钉。长边为长缝连接, 短边应错缝铺设。6.石膏板的对接缝应按产品要求说明进行板缝处理, 并按厂家提供技术指标实施。7.纸面石膏板在与龙骨固定时, 应从一块板的中部向板的辊边固定, 不允许多点同时作业, 以免产生内应力, 铺设不平。8.预埋置深度以螺钉头的表面略埋入板面0.51mm且不使纸面破坏为宜, 钉眼除锈后, 用防锈腻子抹平。9.调制石膏腻子必须用清洁水
26、和清洁容器。10.安装铺设纸面石膏板过程中, 应使用专门的工具与机具, 而且至少有两人操作, 顶住石膏板的工人要注意安全。石膏板的嵌缝石膏腻子及嵌缝纸带要配套采购。第三节、 轻钢龙骨纸面石膏板造型吊顶1.根据设计标高弹线定位, 因造型复杂, 灯槽、 弧形标高等部位放线须特别注意。设计与施工现场实际尺寸矛盾的地方现场解决, 按实际更正。2.吊杆选用8全丝螺杆,UC50主龙骨, UC50副龙骨。吊杆固定采用混凝土板上打眼下8膨胀螺栓与吊杆焊接。要求焊接牢固, 螺丝拧紧, 吊杆做防锈处理, 吊杆离主龙骨一端距离小于300mm。吊杆间距不得超过一米。3.安装调平龙骨架: 安装龙骨架后校正整个平面水平及
27、平整度, 拉通线校正主龙骨, 中央适量起拱, 按短跨长度的1/200考虑, 以抵消视差。凡主龙遇灯位及检查口或其它开口需切断时, 必须额外附加吊杆及加补强主龙骨。4.封面板前做好各项隐蔽工程验收检查, ( 电气、 设备管线应安装完毕) 。并对灯具位、 检修孔、 空调出入口等预留安装位置, 检查附加龙骨安装是否到位。封板时尽量减少板缝, 板缝留置46mm, 自攻螺钉间距200mm以内, 钉头沉入板面0.51.5mm。第四节、 铝方板、 铝条板吊顶施工1.说明铝方板、 铝条板吊顶, 一般情况下其龙骨连接件与饰板都是配套使用的, 直接采用厂家配套生产的龙骨和吊杆配件即可。2.弹线弹线的位置和方法与轻
28、钢龙骨石膏板吊顶施工相同。由于吊顶龙骨都是与成品装饰板配套使用, 因此弹安装龙骨吊杆线时, 应首先根据饰面板标准方格尺寸, 然后再根据吊顶面积对分格位置进行布置, 布置的原则是尽量保证龙骨分格的均匀性和完整性, 以保证吊顶有规整的装饰效果。由于室内尺寸一般都不可能按龙骨的分格尺寸正好等分, 这些分格, 我们一般称为收边分格, 处理收边分格我们应根据工程施工实际情况采用如下两种方法。第一种方法是把标准分格设计在吊顶中部, 而把收边分格设置在吊顶四周。第二种方法是把标准分格设计在人流活动大量或较明显部位, 而把收边分格置于不被人注意的次要位置。弹完线后应立即固定封边材料, 一般采用与饰面板型材材质
29、及颜色一致L型边龙骨, L型龙骨在安装时, 先在龙骨上用电钻钻孔, 然后再用钢钉固定, 钢钉间距控制在400mm左右, 转角处龙骨接缝严密, 不能有毛刺。3.固定吊杆铝方板及铝条板吊顶龙骨一般都与饰面板配套使用, 吊顶本身的荷载较小, 吊杆布置的要点是考虑吊顶平整度的需要, 吊杆的间距不宜过大, 控制在11.2m之间, 吊杆在顶棚布置的其它要求与轻钢龙骨吊顶相同。4.安装龙骨施工方法同轻钢龙骨吊顶。5.饰面板安装饰面板安装前需具备的条件与吊顶纸面石膏板安装相同, 安装时应严禁撞击和碰伤, 划伤, 保持面层清洁无污点, 平整度应保持一致。第五节、 T型龙骨矿棉板吊顶( 1) 工艺流程弹顶棚标高水
30、平线 划龙骨分档线专业管线安装安装主龙骨安装次龙骨安装罩面板( 2) 弹顶棚标高水平线, 根据设计标高在各楼层的四周墙上弹水平控制线, 弹线应清晰、 准确。( 3) 划龙骨分档线, 按设计要求的主、 次龙骨间距在已弹好的顶棚标高水平线上划龙骨分档线。( 4) 安装主龙骨吊杆: 为保证骨架的稳定, 采用膨胀螺栓固定小角钢, 角钢上焊6吊杆。在弹好顶棚标高水平线及龙骨分档线后, 确定吊杆下端头的标高, 按主龙骨位置及吊杆间距固定吊杆, 吊杆另一端焊6螺栓丝杆, 吊杆位置长度要准确适宜。吊杆不与专业管道接触。吊杆与专业管道发生冲突时, 用型钢支架过渡。( 5) 龙骨安装: 采用 50型龙骨或烤漆龙骨
31、, 龙骨中部起拱高度按房间短方向距离在1/200-1/300之间。主龙骨安装好后拉线校正, 再安装次龙骨, 次龙骨分档必须按图纸要求进行, 四边龙骨贴墙边, 所有卡扣, 配件位置要准确牢固。主龙骨悬挑端不大于300mm, 主龙骨与专业管道和大型灯饰发生冲突时, 先将主龙骨断开, 再用型钢加固, 必要时附加主龙骨。( 6) 面层安装: 龙骨安装完毕后让专业施工的管线安装完毕后再进行面层的施工。安装时保持双手的清洁, 必要时戴上整洁白色手套安装, 完成后面层无污点、 油污、 灰尘, 平整, 缝隙均匀、 正确, 各种留洞留设正确。( 7) 吊杆焊接应做防锈处理, 一道防锈, 一道银粉漆处理。( 8)
32、 与水、 电、 风等专业的配合: 吊顶工程是与水、 电、 风等专业交叉较多的施工项目之一, 如果配合不好将不但影响工程进度, 而且还会造成材料浪费, 因此必须协调好二者的关系。首先吊顶施工必须在水管试压、 保温, 电管铺设、 穿线完毕及风道安装, 风机、 调试完毕后进行。电专业安装灯具及其它专业维修吊顶内的设施时必须有吊顶专业人员陪同, 以免损坏或污染罩面板。( 9) 在吊顶施工中, 我们将重点控制以下几个方面: 通长灯槽及窗帘盒的防裂及平整度控制; 大面积石膏板的防裂措施。现就以上问题提出如下措施: 1) 通长灯槽及窗帘盒的防裂及平整度控制: 图纸设计灯槽及窗帘盒的侧面板为纸面石膏板, 与吊
33、顶平面面板材料一致。在侧面接缝处理上, 根据多个工程的实际经验, 板接缝应留置46mm, 用石膏嵌缝膏加乳胶拌制成嵌缝材料填实, 由于该材料有一定弹性, 故以后基本不会出现收缩裂缝。待其凝固后, 在强度上也能达到甚至超过石膏板强度, 能满足通长板的钢度要求。2) 通长板的平整度控制, 主要采取两个措施: 一是保证板材干燥、 不受潮、 切割时置于平整的工作平台上, 使石膏板不发生变形。二是在龙骨架安装固定上, 龙骨要密, 考虑使用干燥木龙骨作为竖向龙骨, 刨光找平。刷防腐、 防火涂料, 控制龙骨自身变形, 使石膏板能很好与龙骨吻合。保证一次安装即可达到平直要求, 不需二次调整。3) 大面积石膏板
34、防裂: 纸面石膏板吊顶开裂的主要原因有三个: 吊顶板局部变形: 主要是吊杆螺丝固定不紧, 吊杆间距过大, 石膏板与龙骨固定的自攻螺丝间距太疏。在施工完成后会发生缓慢变形。因此, 该工程吊杆间距应按吊顶最小间距900mm施工, 自攻螺丝间距取150mm, 吊顶龙骨与吊杆连接时一定要拧紧挂件上下螺母。这三个方面要作为重要的环节加强检查、 控制。吊顶板缝用玻璃丝布, 容易出现腻子层加厚现象, 对吊顶质量会产生一定的影响。板缝改用穿孔纸带加乳胶粘封, 由于纸带与石膏板纸面材一致, 加上乳胶良好的韧性及自身的憎水性, 使用效果很好, 在板缝处不出现黄色色带, 也不易开裂。大型吊挂物荷载致使的局部变形。在
35、施工中, 一定要根据吊灯的实际情况, 设吊灯专用吊杆, 对吊灯部分吊顶进行局部加固。第六节、 地砖铺设1.施工程序基层清理基层找平铺设勾缝清洁(1)基层清理在基层找平之前, 基层必须凿毛并清理干净。(2)基层找平根据楼地面的设计标高, 用1:2.5干硬性水泥浆找平, 如地面有坡度排水应做好找坡, 并做出基准点, 按基准点位水平通线进行铺设。在基层抹硬性水泥砂浆之前, 先在基层表面均匀刷一道素水泥浆, 以加强基层与找平层的粘结度。(3)铺设铺地砖首先检查找平层是否按设计要求做出排水坡度,地漏和排水是否符合设计, 再按地面标高留出砖厚度做标准点。铺贴砖时, 先在底灰上撒一层薄薄的素水泥, 并洒水湿
36、润, 然后用纯水泥浆涂抹瓷砖背面25mm, 由前往后逐块逐行铺贴, 并要随铺随用木柄轻轻锤击。用灰匙将缝拨直。铺好后用木锤隔板拍打一遍。扫去表面灰, 用竹签划缝, 棉布拭净, 第二天用白水泥稠浆擦缝、 勾缝。第七节、 卫生间涂膜防水工程的工艺要求1.施工工艺要求(1)基层必须密实、 牢固、 干净、 无浮土, 符合施工规范的规定。2.基本质量技术要求(1)水泥砂浆面层应符合以下规定: 合格: 表面密实, 找平层压光, 无裂纹、 脱皮、 起砂等缺陷。优良: 表面平整, 密实、 光洁, 无裂纹、 脱皮、 起砂等现象。(2)卫生间抹水泥砂浆找平层与地漏及管道套管交接应符合以下要求:合格: 坡度满足排水
37、要求, 无倒泛水, 无渗漏, 无积水, 与地漏、 管道套管结合处严密。优良: 坡度满足排水要求, 无倒泛水, 无渗漏, 无积水, 与地漏、 管道套管结合处严密、 平 顺、 光滑。3.允许偏差项目涂膜防水泥砂浆找平层与保护层的允许偏差和检验方法应符合下表的规定: 项次项目允许偏差( mm) 检验方法1平面平整度3用2M靠尺和楔形塞尺检验第八节、 干挂墙面砖1、 基层施工结构施工时在框架结构外侧的柱、 梁、 板上按图留置预埋件, 填充外墙上留置混凝土带内留置预埋件。结构施工完后, 首先剔凿出结构施工时放好的预埋件, 清理、 复检位置尺寸; 其次, 要对结构墙、 板、 梁、 柱外露表面找规矩, 对不
38、符合的部位进行剔凿处理至合格。2、 龙骨安装: 首先在结构预埋件、 墙、 板、 梁、 柱外露表面粗放线, 然后焊装钢板联结支撑件、 竖向不锈钢龙骨。再精确放线找规矩, 安装开孔的不锈钢横向龙骨, 安装丁字型挂件基板, 调节上下左右前后位置尺寸直至符合尺寸要求, 最后拧紧安牢。再依次安装其余组合挂件。3、 测量定位放线1) 、 在结构、 外墙施工时先测量定位好预埋件位置。2) 、 墙面砖安装前进行预埋件的复检, 测量定位垫板联结件的位置尺寸。3) 、 墙面砖定位放线( 每层墙面砖弹出标高、 垂直控制线) 从每层标高控制线, 轴线引出每层墙面砖分格的横、 竖基准线, 经过上下拉尼龙线, 复测轴线,
39、 再用经纬仪垂直逐层校核, 以此为基础, 弹出每层每块板的分格线, 每层四周墙面砖标高要交圈, 误差消除在楼层间。4、 墙面砖安装从上至下逐层安装, 每一层墙面砖安装流水分段, 以每一建筑设计尺寸为一独立单元。在镀锌挂件与墙体挂板固定好后, 将墙面砖按开槽打眼位置, 在挂件及槽口上抹好大力士胶, 将石板下口开槽处插到挂件上, 同时用上下左右挂件将墙面砖固定, 调整石板前后左右位置及平整度、 垂直度, 拧紧挂件螺栓。这时, 一块石板安装完毕, 依次顺序循环进行安装。5、 板缝处理板缝清理、 嵌缝、 打胶处理: 当石板安装至墙面最高部位后, 由上至下将缝内杂物清理干净。楼层间缝宽20毫米, 石板间
40、缝宽15毫米。缝内用聚苯乙烯塑料棒嵌缝, 再用密封胶密封, 凹缝深度8毫米。嵌缝时在分格缝两侧贴上宽5厘米的胶带防污染石面, 用打胶枪均匀将胶打填缝内, 10分钟后, 用土豆作的勾缝工具沾水后勾成凹缝, 随后撕去胶带, 用专用清洁剂清洗干净墙面。第九节、 墙面砖镶贴( 1) 工艺流程基层处理贴灰饼抹底灰砂浆弹线分格排砖浸砖镶贴面砖面砖色缝与擦缝。( 2) 工艺简述1) 抹灰前墙面必须清扫干净, 浇水湿润。2) 墙面和四角、 门窗口边弹线找规程, 弹出垂直线, 做灰饼, 横线则以楼层的水平线交圈控制, 竖向线则以四角, 垛的基线控制, 每层打底时则以此灰饼作为基准点进行冲筋, 使其底层灰做到横平
41、竖直。3) 抹底层砂浆, 先将墙面浇水湿润, 然后用1: 3水泥砂浆刮一道约6mm厚, 紧跟用同标号灰浆与所冲的灰找平, 随即用木杆搓毛, 终凝后浇水养护。4) 弹线分格, 待其六至七成干时, 即可按图纸要求进行分格弹线, 同时进行面层贴标准点的工作, 控制面砖出墙尺寸及墙面垂直、 平整。5) 排砖: 根据大样图及墙面尺寸进行横竖排砖, 以保证面砖缝隙均匀, 符合设计要求, 注意大面排整砖以及在同一墙面上的横竖排列均不得有一行以上的非整砖排在次要部位和窗间墙和阴角处, 但要注意一致对称。6) 浸砖: 面砖镶贴前, 首先要将面砖清扫干净, 放入净水中浸泡2 h以上, 取出待表面晾干或擦干净后方可
42、使用。7) 镶贴面砖: 在同一分段或分块内的面砖, 均为自下向上镶贴, 从最下一层砖下口的位置做好靠尺, 以此托住第一批面砖, 在面砖外皮上口拉水平通线作为镶贴的标准。( 3) 镶贴面砖工程质量通病控制要点: 1) 抹灰空鼓、 裂缝: 经过基层表面处理, 基层平整度偏差控制, 砂浆配比控制等措施来加以控制, 杜绝这类现象发生。2) 面砖空鼓, 脱落: 经过基层表面凿毛, 胶粘剂以及砖浸泡2 h阴干, 砂浆和易性砂浆饱满度、 稠度控制等措施来解决。3) 面砖接缝不平直, 不均匀, 墙面凹凸不平: 经过找平垂直度, 平整度控制, 严格选砖弹线预排砖等措施解决。( 4) 墙面砖质量检查标准: 序号项
43、 目允许偏差(mm)检 验 方 法备 注1表面平整度22mm靠尺和楔型塞尺2阴阳角方正度2用内外直角尺检查3接缝平直2拉5mm线检查, 不足5mm拉通线检查第十节、 强化复合地板铺设1.基层处理(1)基本要求: 强化复合地板的基层水泥砼应当平整、 干燥、 不起砂, 没有灰尘和凹凸现象。2施工工艺流程: 清理毛地面纯水泥浆扫面用1: 2.5水泥砂浆找平待干铺设0.2厚泡沫衬垫铺强化复合地板收边钉配套踢脚线3施工要点1) 、 用0.2厚泡沫衬垫, 垫铺平整, 注意垫层的折合。2) 、 地板在铺设前, 打开纸合逐一挑色, 在同一房间内, 色、 纹大致相同。3) 从墙边收口处, 应预留0.50.8伸宿余地。4)
