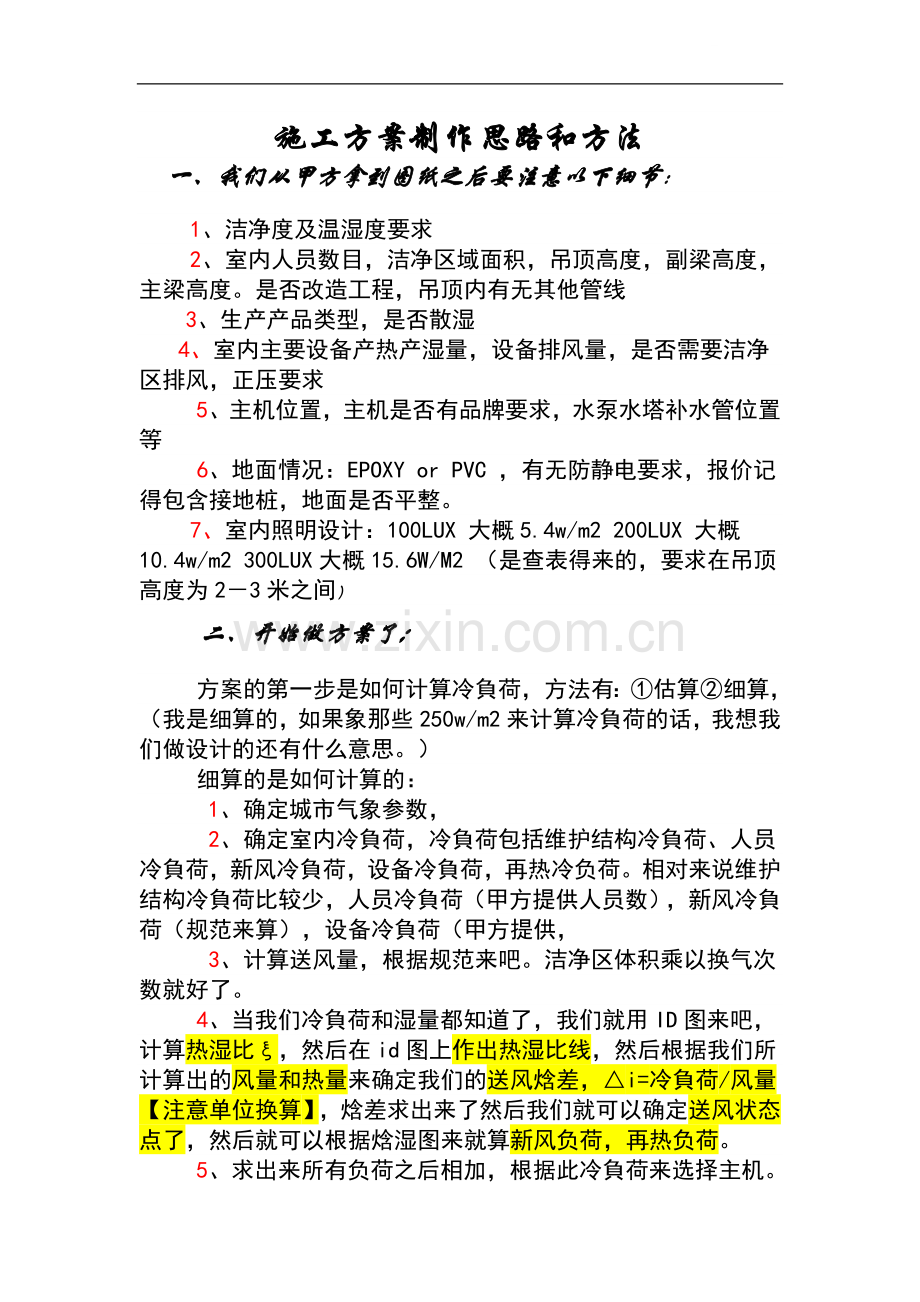

施工方案制作思路和方法.doc

施工方案制作思路和方法
一、我们从甲方拿到图纸之后要注意以下细节：

1、洁净度及温湿度要求
2、室内人员数目，洁净区域面积，吊顶高度，副梁高度，主梁高度。是否改造工程，吊顶内有无其他管线
3、生产产品类型，是否散湿
4、室内主要设备产热产湿量，设备排风量，是否需要洁净区排风，正压要求
5、主机位置，主机是否有品牌要求，水泵水塔补水管位置等
6、地面情况：EPOXY or PVC ，有无防静电要求，报价记得包含接地桩，地面是否平整。
7、室内照明设计：100LUX 大概5.4w/m2 200LUX 大概10.4w/m2 300LUX大概15.6W/M2 （是查表得来的，要求在吊顶高度为2－3米之间）
二、开始做方案了;

方案的第一步是如何计算冷負荷，方法有：①估算②细算，（我是细算的，如果象那些250w/m2来计算冷負荷的话，我想我们做设计的还有什么意思。）
细算的是如何计算的：
1、确定城市气象参数，
2、确定室内冷負荷，冷負荷包括维护结构冷負荷、人员冷負荷，新风冷負荷，设备冷負荷，再热冷负荷。相对来说维护结构冷負荷比较少，人员冷負荷（甲方提供人员数），新风冷負荷（规范来算），设备冷負荷（甲方提供，
3、计算送风量，根据规范来吧。洁净区体积乘以换气次数就好了。
4、当我们冷負荷和湿量都知道了，我们就用ID图来吧，计算热湿比ξ，然后在id图上作出热湿比线，然后根据我们所计算出的风量和热量来确定我们的送风焓差，△i=冷負荷/风量【注意单位换算】，焓差求出来了然后我们就可以确定送风状态点了，然后就可以根据焓湿图来就算新风负荷，再热负荷。
5、求出来所有负荷之后相加，根据此冷負荷来选择主机。

三 、在这里大概的说出一些思路和计算方法，其实里面还有许多东西还没有说出来，
比如高效过滤器，初中效过滤器，静压箱，压头计算，水泵水塔选型等等。
