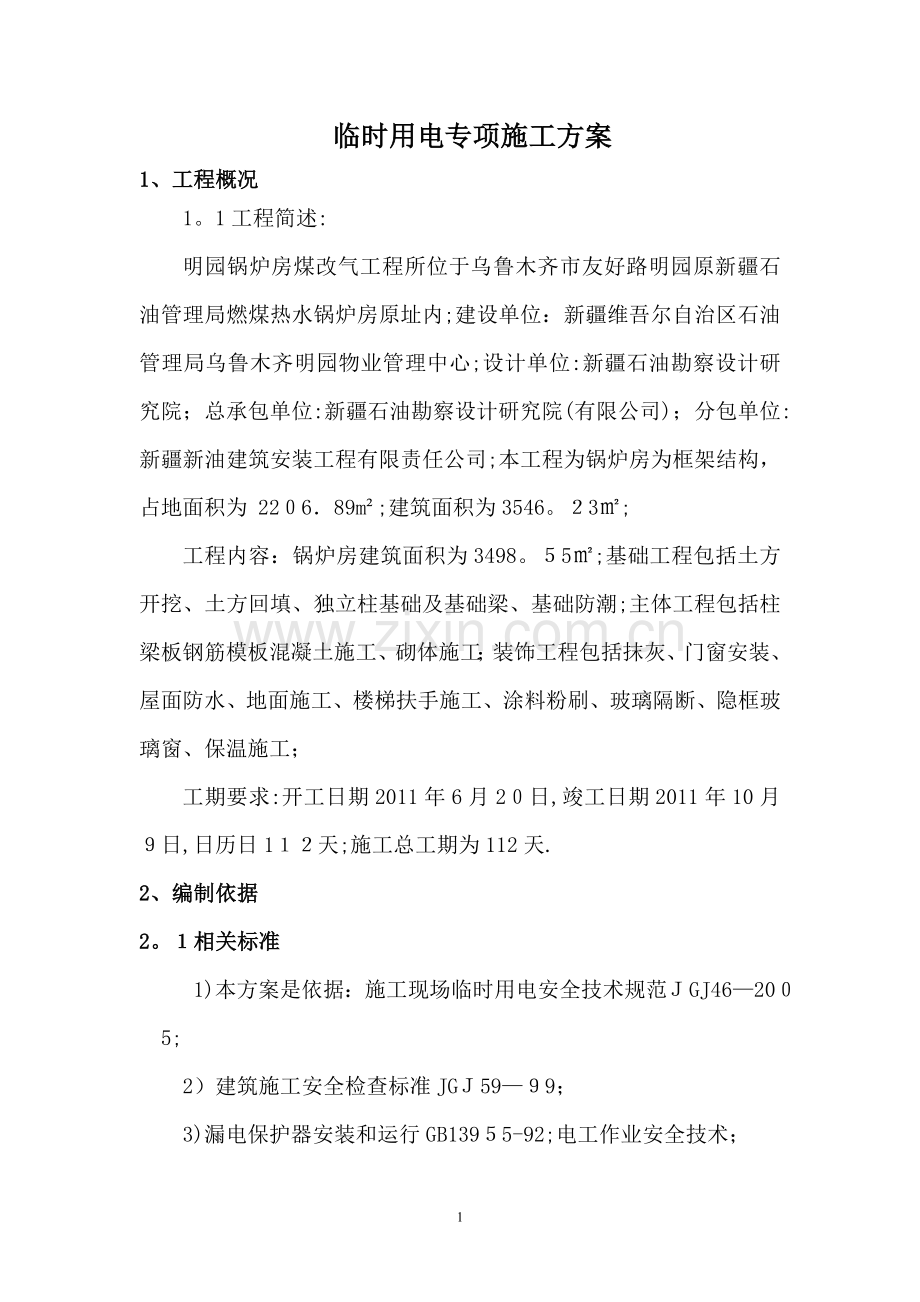

临时用电专项施工方案
1、工程概况
1。1工程简述:
明园锅炉房煤改气工程所位于乌鲁木齐市友好路明园原新疆石油管理局燃煤热水锅炉房原址内;建设单位：新疆维吾尔自治区石油管理局乌鲁木齐明园物业管理中心;设计单位:新疆石油勘察设计研究院；总承包单位:新疆石油勘察设计研究院(有限公司)；分包单位:新疆新油建筑安装工程有限责任公司;本工程为锅炉房为框架结构，占地面积为 22０6．89m²;建筑面积为3546。２3㎡;
工程内容：锅炉房建筑面积为3498。５5㎡;基础工程包括土方开挖、土方回填、独立柱基础及基础梁、基础防潮;主体工程包括柱梁板钢筋模板混凝土施工、砌体施工；装饰工程包括抹灰、门窗安装、屋面防水、地面施工、楼梯扶手施工、涂料粉刷、玻璃隔断、隐框玻璃窗、保温施工；
工期要求:开工日期2011年6月2０日,竣工日期2011年10月９日,日历日1１２天;施工总工期为112天.
2、编制依据
2。１相关标准
　1)本方案是依据：施工现场临时用电安全技术规范ＪGJ46—20０5;
2）建筑施工安全检查标准JGＪ59—９9；
3)漏电保护器安装和运行GB139５5-92;电工作业安全技术；

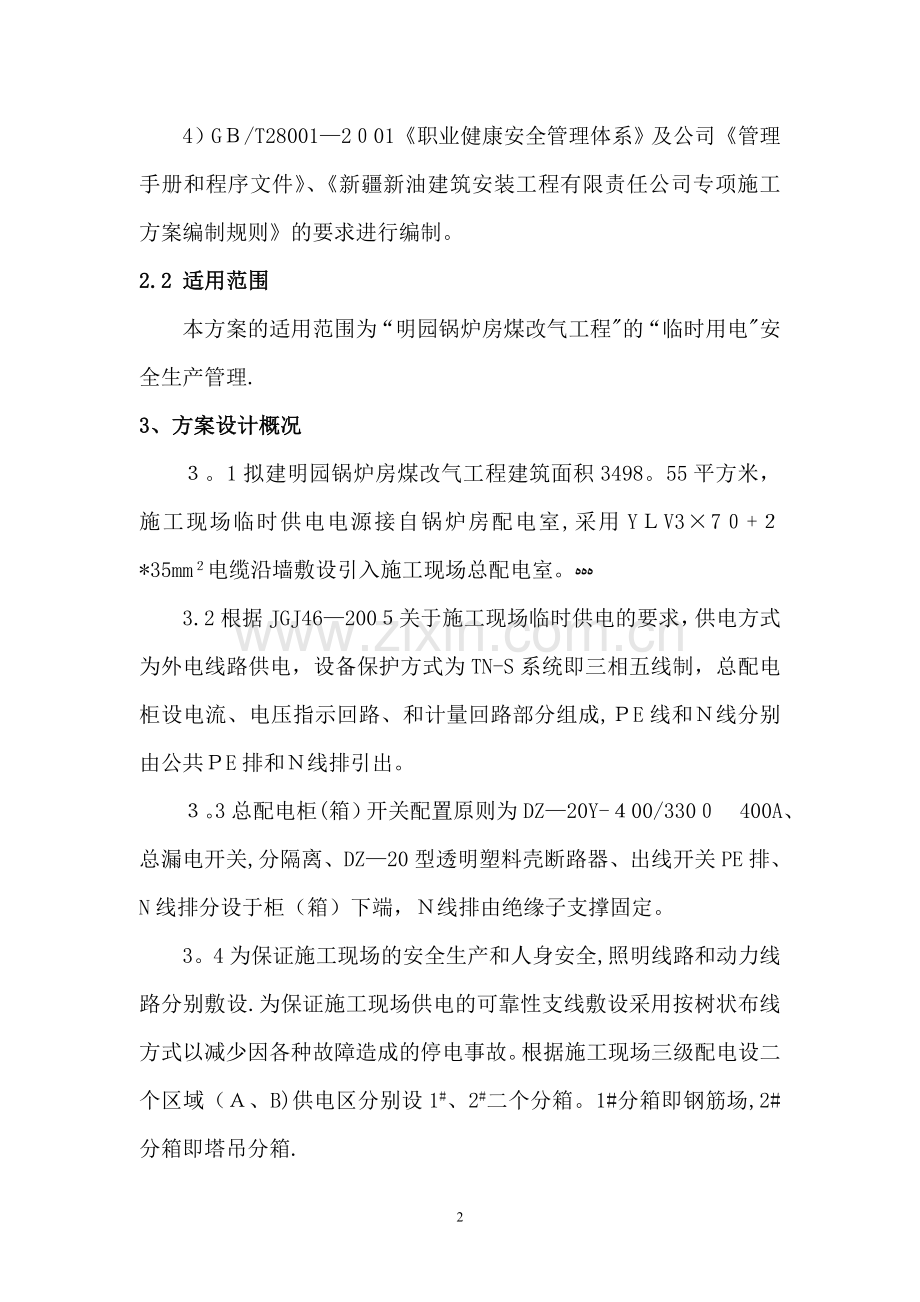

4）GＢ/T28001—2０01《职业健康安全管理体系》及公司《管理手册和程序文件》、《新疆新油建筑安装工程有限责任公司专项施工方案编制规则》的要求进行编制。
2.2 适用范围
本方案的适用范围为“明园锅炉房煤改气工程"的“临时用电"安全生产管理.
3、方案设计概况
３。1拟建明园锅炉房煤改气工程建筑面积3498。55平方米，施工现场临时供电电源接自锅炉房配电室,采用YＬV3×7０+２*35mm２电缆沿墙敷设引入施工现场总配电室。ﻩﻩﻩ
3.2根据JGJ46—200５关于施工现场临时供电的要求，供电方式为外电线路供电，设备保护方式为TN-S系统即三相五线制，总配电柜设电流、电压指示回路、和计量回路部分组成,ＰE线和Ｎ线分别由公共ＰE排和Ｎ线排引出。
３。3总配电柜(箱）开关配置原则为DZ—20Y-４00/330０ 400A、总漏电开关,分隔离、DZ—20型透明塑料壳断路器、出线开关PE排、N线排分设于柜（箱）下端，Ｎ线排由绝缘子支撑固定。
3。4为保证施工现场的安全生产和人身安全,照明线路和动力线路分别敷设.为保证施工现场供电的可靠性支线敷设采用按树状布线方式以减少因各种故障造成的停电事故。根据施工现场三级配电设二个区域（Ａ、B)供电区分别设1#、2#二个分箱。1#分箱即钢筋场,2#分箱即塔吊分箱.
3。5电气设备与保护,采用一级和三级电气开关,全部用漏电式保护开关，二级配电采用DZ—20型开关,保护电极的保护开关，具有及时性,漏电动作电流应符合阶梯原则,漏电开关额定电流应根据电机功率选择:如ＩＥ等于ＰＥ/Ｔ3A线COS中导线的载入流量取1。2IE或1KW耗电量等于2A电流考虑，漏电保护器的不动作电流不宜低于动作电流的二分之一。　　 　 　　
3.５接零保护应符合下列规定
架空线路终端，总配电盘及区域配电箱与电源变压器的距离超过50ｍ以上时,其保零线(PＥ线)应作重复接地,接地电阻值不应大于１０Ω.
接引至电气设备的工作零线与保护零线必须分开，保护零线上严禁装设开关或熔断器。
保护零线和相线的材质应相同,保护零线与相线截面相同.
接引至移动或电动工具或手持电动工具的保护零线必须采用铜芯软线.
用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零.
保护地线或保护零线必须采用焊接，压接，螺栓连接或其他方法可靠的连接,严禁缠绕或钩挂。
低压电器设备的保护地线可利用金属钢筋砼构件等自然接地体,但严禁利用输送可燃液体、气体构件的金属管道上．
自然接地保护地线时,必须全长为完好的电气通路,利用串联的金属构件作保护地线时,应压金属构件之间串联接部位焊金属连接线，其截面不得小于1０mm2。　
3。6 施工现场用电布置:
施工现场按“三级配电、两级保护”的要求设置临时用电,采用三项五线制进行输电,保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式:（详附图临时用电平面图、现场临电立面分配图)。
1)总配电箱布置
根据本工程生活区、办公区、施工区的平面布置(详平面布置图)各施工处任务的划分及设备配置情况，整个现场用电自总配电室二路供电,线路采用YJＬV－４×50+1×３5mm2二根电缆埋地敷设，车辆通行路段DN50钢管埋地敷设至各分配电箱.
现场总配电室采用彩钢板房,面积为长4米*宽３米＝12平方米、高度为３米;ﻩ
应作重复接地线和保护零线做电气连接；
配电室的布置要求：配电柜正面的操作通道宽度不小于1。５米;配电柜后面的维护通道宽度不小于0。8米;配电柜侧面的维护通道宽度不小于1米；
配电室的门向外开,并配锁;
配电室室内配置砂箱和干粉灭火器；
配电室的照明分别设置正常照明和事故照明;
２）二级配电箱具体设置:
根据施工现场配电要求分配二个二级配电分箱“1＃分箱、2#分箱＂;1＃二级配电分箱设置在钢筋场加工区处；2#二级配电箱配电分箱设置在塔吊区。
3）三级配电箱设置：
从1#二级配电箱分设8只三级配电箱（开关箱),１台弯曲机-1台弯曲机-切断机－切割机-调直机—弯箍机－套丝机-电焊机-备用。
从2＃二级配电箱分设8只三级配电箱（末端箱),塔吊-搅拌机-电焊机-楼层动力－电锯—水泵—备用－备用.
从总箱引入两台照明箱;
5、现场临电负荷计算书
5。1负荷计算
需要系数（Ｋx）法及部分用电设备的Kx值和COＳφ值见表1０-１，需要系数法主要涉及两个因素.一是需要系数;二是暂载率换算;
部分设备的Kx值和COSφ值（表10—１)
常见用电设备需要系数
序号
设备名称
COSФ
K
1
搅拌机
0．8
0。６
2
钢筋弯曲机
０。5
0。3
3
卷扬机
0.5
0.3
４
圆盘锯
0。5
０。7
5
振捣器
0.8５
0。65
6
水泵
０。8
0。5
7
对焊机
０。４5
0。45
8
塔吊
0.7
0。7
9
交流焊机
0.5
０。5
需要系数法的步骤和具体计算公式如下;
① 对于断续工作制的设备。
　　　　 　Pc=KxＰＮ
Pc-—-有功功率先,Kx-——需要系数,PＮ———设备额定功率。
② 对于断续工作制的设备（如起重机),要求统一换算为
Ｊc=25％的额定功率,设设备的额定暂载率为Jc ，则;
Pｃ＝２Kx√ＪcＳＮ
③ 对于电焊机,要求统一换算为Jc=100%的额定功率，
　 　　 　 Ｐc=Kx√JcSNCOSφ
式中Jc、SＮ和COＳφ分别为额定暂载率、额定视在功率和额定功率因数.
④ 对于短时工作制的设备,要求统一换算为Jc=2５%的额定功率,设设备的额定暂载率为Jｃ,则,
Pc＝Ｋx√Jc/２5%PN
⑤ 对于白炽灯，碘钨灯、使用电子镇流器的损耗,
Pc=KxPＮ
对于使用电感镇流器的高压汞灯、钠灯,金属卤化物灯等，考虑镇流器的损耗，
Pc＝1。2KxＰN
⑥ 对于单相设备,设单相设备平衡地接在三相电路上，
Pｃ=3Pø
式中Pø是一相电路上全部单相设备的计算功率之和。
⑦ 以上是有功功率的计算,计算无功功率Ｑc的公式为,
　 　 　Qc=Pctｇφ
⑧ 总功率计算为。
bΣp=√(ΣPｊs)²＋（ΣQjs)2
⑨ 总计算线电流为，
　 　 　　　 Ic=Sc/√3UN
５。２ 临时供电机具统计表
序号
设备名称
规格型号
数量
额定功率(KW)
总功率（KW）
1
塔吊
QＴZ４０
1
30
30
2
钢筋切断机
ＧJ5-4０－1
1
5。５
5。５
3
钢筋弯曲机
ＧＪ7-45
1
3
3
4
钢筋调直机

１
４.5
4。5
5
钢筋套丝机

1
4。5
４.5
6
搅 拌 机
ＪＺ3５0
1
7.5
7。5
7
电 焊　机
ＢX—50０
1
7。５５
7。75
８
插入振捣器

2
1。5
3
9
平板振捣器

1
2。2
2．2
1０
切割机

1
3
３
1１
圆盘锯

1
3。5
３。５
12
振动打夯机

1
2．5
２。５
13
临时照明

５
５
1４
合计
7３.９５
5．3。负荷计算
5。3。1塔吊(1台)
查表:Kｘ＝1 coｓa=0．68 ｔg2＝１．08
Pｅ=30KＷ
Qｊｓ＝(Pｅ×tg2)=(2５×1。08)＝　3２.4KW
５。3。2　　QT5-40-１　钢筋切断机(1台)
查表：Ｋx=1　 coｓa =０。68 tg2=1。08
Pe=５。5KＷ
Qis＝Pｅ×ｔg2=５.5×1。0８=5。９4KＷ
5。3．3 QT7—45　钢筋弯曲机(1台)
查表：Kｘ=1　　 cosａ =0.６8 tg２=１.0８
Pe＝3KW
Ｑｊs=Ｐe×ｔg2=3×1.0８=3．24KW
5。3.4 钢筋套丝机（1台)
查表：Kｘ＝１　 cosａ　=0。６８ tｇ2=1。０8
Pe=4。5ＫW
Ｑjs=Pe×ｔg２＝４。5×１.08=4.86ＫW
5。3。５JZ35０ 搅拌机（1台）
查表:Kx=1　 　　 cosa ＝0。68 　tg2=1.０8
Pe=7。5KW
Qjs=1（Pｅ×tg2)=１（7．５×1．０８）=1×8。10KW=8。1KW
５.3.6 电焊机 (台)ＢX－５0０ 　 　
查表：Kx＝1 coｓａ =0。68 tｇ2＝1.０８
Pｅ＝7.75ＫW
Ｑjｓ=(Ｐe×tg2)=(7。７5×1。08）=8。3７KW
5.3．7 　插入式振捣器(2台）
查表:Kx=１　 　cｏsa　=0。6８ tg２=１。0８
Pe=1.５KW
６Qjs=6(Ｐe×tg2)=2×(1。５×1．08)=3。24ＫW
５。3。8 平板振动器(台)
查表:Kx=1 　 coｓa =0．68　 tｇ2=1。08
Pe＝2。2KＷ
Qｊｓ=(Pe×ｔg2）=(2．2×1.０8)＝2．376 ＫW
5。3。9切割机　(１台)
查表:Kｘ=1 　　 coｓa =0．68 tg2=1.08
Pe=3。0ＫW
Qjs=Ｐe×ｔg2=3。０×1．08=3。２4KＷ
5。3.１0 圆盘锯(1台）
查表:Kｘ=1 　cosa　=0。68 　 tg2＝1.08
Pe＝3.50KW
Ｑｊs×1＝Pe×ｔｇ2=３。5×１。08=3.７8KW
5.3．１1　打夯机(台）
查表:Kｘ＝１　　 　 ｃｏｓa　=0。6８ tg2=１。０８
Pe=2。5KW
Ｑjｓ=(Pｅ×tｇ2)=(２。５×1。0８）＝2.7KW
5。3。12临时照明
查表:Kx＝1 　 　 coｓa =0。68　 　tｇ2＝1.08
Pe=10。０KW
Ｑjs=Pｅ×ｔg2=5。0×1。０８=　5．４ＫＷ
5．4总的负荷计算
5。４。1总的有功功率（干线同期系数取Kｘ＝０。9);
Σｐjs=Ｋx×(Pjs1+Pjｓ２……Ｐjｓn)
=０。９×（30＋5.５+3＋4.５+7。5+7。７5＋３＋２。２+3
+3。5+2。５＋5)＝６6。1KＷ
５.4。2总的无功功率
ΣＱjs=Ｋx×(Qｊs１+Qｊs2……Ｑjｓn)
　 =0。９×（2７＋５。94+3。24+4．８6＋8。1＋８．37+3。２4＋2。37＋３。２4+３.7８+２。7＋5。4)
＝7１。39ＫＷ
5。４。3总的功率
bΣp＝√(ΣPjｓ)²+（ΣQjs）2＝√6６．12＋7１。392=97。２９KW
5。４.4计算总的动力用电量
S=K(Σpj/ηcosa·K1K２）
S=总用电量
Ｋ2安全系数=1.０５
η＝动力设备的功率， 取η＝0．85
ｃｏsa=动力设备功率因数取0。6
K１=所有动力同时使用系数取0．5
K2=动力负荷系数取０。8２
S＝1.0５×（66．1／0.85×0。６+０．５×０。８2)
=75．4４KVＡ
ΣS＝Ｓ１
=75。4４ＫVA
5.4．5计算照明设备用电量
Ｓ=ΣPK
ΣP为10KＷ 　 Ｋ＝照明设备同时使用系数0.７5
S＝5×0。7５
＝３．75KVＡ
5.4.6复核总导线截面选择
Ic＝Ｓc/√3ＵN
　＝７5。44×１0３／　√ 3×３80
　 　　 =１1４。６2A
查表橡皮绝缘导线应选80－100mm2
１０0　mm2≥80-100mm2 满足要求。从锅炉房配电室引至工地现场临时总配电柜，根据动力用电核算，该线路采用VLＶ3×70+1×３５ mm2多股橡皮绝缘电缆；
5.4。7由配电室至钢筋加工现场为干线，线路(1#分箱、2#分箱）段根据动力用电核算,该线路采用VLV3×50＋２×1６　ｍｍ2多股橡皮绝缘电缆；
5.4.8配电箱钢筋场地钢筋切断机(1台），箱内电气设备选择：
１)计算动力电流
查表：Ｋx＝1 　 　 cosa=0.8 　
Pe=5。５ＫＷ
Ijs=(ΣP／√3 U　coｓａ)×１03³
　 　 　 =（5．５／1。73×3８0×0.8)×1０３³
　 　 　＝1０。4６A
2）选择导线截面:查表得ＢＶ-4*２。５同穿一根管内埋地保护。
3）选择漏电保护器为DZ2０Y-63／３3００ 。额定漏电动作电流
不大于３０mA,额定电流动作时间不大于０.１ｓ。
5.4。9配电箱钢筋场地钢筋弯曲机(１台),箱内电气设备选择:
１）计算动力电流
查表:Kｘ=1 　　 　cosa=0。8　 　
Pe=3KＷ
Ijs=（ΣP／√３　U cosa)×10３³
　 　 　 ＝（３/１.73×380×０。8)×１０3³　=5。7A
２）选择导线截面:查表得ＢV-5*２.5同穿一根管内埋地保护。
3)选择漏电保护器为DZ20Y－６3/3300.额定漏电动作电流不
大于30mA，额定电流动作时间不大于0.1s。
５.4。１0配电箱钢筋场地钢筋切割机（1台)，箱内电气设备选择：
1）计算动力电流
查表:Ｋｘ=１ cosa=0。８ 　
Pe=3KW
Ijs＝（ΣＰ／√3 U cosa)×１０3
　　 　 　　=（2。8/1。７3×3８０×0。８）×１03=5。7A　　
2)选择导线截面:查表得ＢV－5*２。5同穿一根管内埋地保护。
3)选择漏电保护器为DＺ20Y－63／3300．额定漏电动作电流不大于30ｍA,额定电流动作时间不大于０.１ｓ．
5。4。11配电箱钢筋场地钢筋套丝机 （1台),箱内电气设备选择:
１）计算动力电流
查表:Kx=1 　 cｏsa＝０。8
Pｅ＝4.5KW
Ijs=(ΣP/√3 U cosa)×103³
　　 　 　　 =（4。5/1.７3×３80×0。8）×１03³
　 　　 　　 =８。５6A
2)选择导线截面：查表得BＶ-5＊2。5同穿一根管内埋地保护。
3)选择漏电保护器为ＤZ20Y－63／３3０0。额定漏电动作电流不大于３０mA,额定电流动作时间不大于０.１s.
5。4。12配电箱钢筋场地钢筋调直机（1台)，箱内电气设备选择:
１）计算动力电流 　
查表：Ｋx=1 　 　 cosa=0。8
Pe=44KW
　　 Iｊs=（ΣP／√３ Ｕ cosa)×10３
　 　 　 　 =（4.5/1。７3×38０)×103
　 　 　 　 =6。86A
２)选择导线截面：查表得BV－5*4同穿一根管内埋地保护.
3)选择漏电保护器为DZ20Y-63/33０0.
５。4.13配电箱QTＺ４0塔吊（1台)，箱内电气设备选择:
１)计算动力电流
查表:Ｋx＝１　 　 cｏsａ=0．8 　
Pｅ=4０KＷ
Ijs＝(ΣＰ/√３ Ｕ cosa）×1０3³
　　 　 　 　＝(４０/1.7３×380×0．8）×103³
　　 　　　 　　 =76．０６A
2)选择导线截面：查表得ＢLＶ－５*1６同穿一根管内埋地保护。
3)选择漏电保护器为DZ2０Y-100／３３００。
５。4。１４配电箱JZ３５０搅拌机（1台)，箱内电气设备选择:
1)计算动力电流
查表:Kx=１ 　 cosa=0.８ 　
Pe=7。５KＷ
Ijs=（ΣＰ/√3 U　cｏｓa)×10３³
　 　 　　　 　=(7。5/1。73×3８0×0。8）×10３³
　 　 　 =１4.26A
2）选择导线截面:查表得ＢV－５＊6同穿一根管内埋地保护。
3)选择漏电保护器为ＤZ20Y－6３／３３0０。
5.4.15配电箱施工现场电焊机,箱内电气设备选择:
1)计算动力电流
Pe =7。75ＫWﻩ
Ｉｊs=(ΣP／√３ Ｕ)×103³
　=(7。75/1。７3×380)×１０3³
　 　 　 　=１4。74Ａ
2)选择导线截面：查表得BLV－5＊10同穿一根管内埋地保护。
3)选择漏电保护器为DZ20Y-６3／３３00。
5．４。１６施工现场照明,箱内电气设备选择:
照明电流计算:
查表:Ｋ=０。75　 Ijｓ＝(ＰK/U）×10³
　 　 ＝（5×０。75／2２0）×10３=１7A
2)选择导线截面:查表得BＬX-5*１０同穿一根管内埋地保护。
3）选择漏电保护器为ＤＺ20Y-63／4300。
５。4。17总配电室箱内电气设备选择:
　 1)计算总动力电流
S =75。44ＫVＡ
Ijs=（S/√3 ＵN)×103
　 　 =(７5。４4/√3×３８0）×１0３
　　 　　 =114。62A
断路器选择为ＤZ２0Y—40０／３3０0 ４00A；
选择漏电保护器为：DＺ2０LE—４00/4３0０ 　400A;
2）照明电流计算：S＝７.５KVＡ 　Ijｓ＝(S/U)×103³
　 =(５/2２0）×１03
　　 　　 ＝1７。0A；
开关选择为HK30动力箱闸；
选择漏电保护器为DZ２0Y-6３／4３00;
5。4。１9分电箱内电气设备选择：
断路器选择为DZ20Y—250/3300　　1６0A；　
5.5保护接地及保护接零设置
1)保护接地
是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接.它的作用是当电气设备的金属外壳带电时,如果人体触及此外壳时,由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地,而流经人体的电流很小.这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生．但是在TＴ供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场,按规定保护接地电阻不大于4Ω。
2）保护接零
在电源中性点直接接地的低压电力系统中,将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接,称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路,使其变成单相短路故障,因零线的阻抗很小,所以短路电流很大，一般大于额定电流的几倍甚至几十倍,这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统,即ＴN系统,ＴＮ系统包括TN—C、TN—C—S、ＴN—S三种类型。本工程采用TN—S系统.
TＮ-S供电系统。它是把工作零线N和专用保护线PＥ在供电电源处严格分开的供电系统，也称三相五线制．它的优点是专用保护线上无电流,此线专门承接故障电流,确保其保护装置动作;应该特别指出,PＥ线不许断线；在供电末端应将PE线做重复接地.
施工时应注意：除了总箱处外，其它各处均不得把N线和ＰE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作,会使前级漏电保护器动作。
　必须注意:当施工现场与外电线路共用同一供电系统时,电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地,对另一部分采取保护接零.因为在同一系统中,如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高,而使所有接零的设备外壳都带上危险的电压。
6、方案实施:
6.1、现场条件准备
６。1。1 施工现场平坦、无障碍物
６。1。2 按照施工总平面图的要求挖好电缆沟和埋好电线杆.
６。1.3 准备电缆 、电线、配电箱等材料
6。2、人员配备计划
人 员 配 备 计 划
序号
姓名
岗位
人数
职责
1
唐云
电工
1
临时用电
2
任志强
电工
１
施工现场
6。3、时间安排计划
时 间 计 划　表
序号
完成事项
完成时间
负责人
1
临时用电布设
2011。６.28
唐云
２
临时用电拆除
201１.1０。5
唐云

7、安全管理
7。1方案实施时的作业风险识别及预防措施
工作范围
活动名称
危险源名称
后果
风险等级
现行措施
ＴN－ｓ系统
外电线路小于安全距离又无防护
触电
伤害
一级
开工前安全检查,制定专项方案
TN-ｓ系统
工作零线做重复接地
触电
伤害
二级
制定专项方案,定期检查
TN-s系统
一部分设备做保护接零，一部分没有保护接地
触电
伤害　
二级
制定专项方案,定期检查
TＮ-s系统
未使用三级配电两级保护
触电
伤害
二级
开工前安全检查
ＴN-s系统
一闸一漏多机
触电
伤害　
二级
制定专项方案,定期检查
TN－s系统
漏电保护器失灵，参数不匹配
触电
伤害
二级
开工前安全检查,定期检查
TN-s系统
潮湿环境配置漏电动作电流过大
触电
伤害　
二级
制定专项方案,定期检查
通电、断电
操作顺序颠倒
触电
伤害
二级
技术交底，班前教育
配电箱
进出线无护套、接头外露
触电
伤害
二级
开工前安全检查
照明
不使用漏电保护器
触电
伤害
二级
制定专项方案，定期检查
配电线路
架空线路绝缘性能差
触电
伤害
二级
制定专项方案,定期检查

架空线路高度小于安全距离
触电
伤害
二级
制定专项方案，定期检查
架空线路
线径小,高度不够,位置不当
触电
伤害
二级
制定专项方案，定期检查
电缆线
未使用规定芯线电缆，保护皮损坏
触电
伤害　
二级
制定专项方案,定期检查
配电
用铁丝或铜丝替代熔断丝
触电
伤害　
二级
技术交底，定期检查
配电
照明线乱接乱挂
触电
伤害　
二级
制定制度，定期检查
接地装置
被破坏,接地电阻值大于1０欧母
触电
伤害　
二级
制定专项方案,定期检查
控制器
用闸刀、倒顺开关替代交流接触器
机械伤害
伤害
二级
技术交底，定期检查
漏电保护
保护器失效,无接地保护
触电
伤害
二级
定期检查,设专人使用维修
紧急断电
在便于操作处无紧急断电开关
触电
伤害　
二级
制定专项方案,定期检查
私接自接电线
电炉、电褥子等取暖设备
触电
伤害
二级
班前教育，定期检查
TN-s系统
PE线与工作零线混接、接错
触电
伤害
三级
技术交底定期检查
TN-s系统
工作零线端子板与电箱绝缘差
触电
伤害
三级
定期检查
TN－s系统
保护零线(PE线)不重复接地
触电
伤害　
三级
技术交底定期检查
TN-s系统
用黄绿双色线做负荷线使用
触电
伤害　
三级
技术交底定期检查
用电器具
标识不明造成误操作
触电
伤害　
三级
技术交底定期检查

空气开关用做隔离开关
触电
伤害
三级
技术交底定期检查
开关箱
距用电机具距离超过3m
触电
伤害
三级
定期检查
分配电箱
距开关箱距离超过30m
触电
伤害
三级
定期检查
配电箱
用木质箱代替铁质箱
触电
伤害
三级
定期检查

防雨、防水措施差,箱门无锁
触电
伤害
三级
定期检查
照明
不按规定使用安全电压
触电
伤害
三级
定期检查
各种线路敷设
未固定在架空的绝缘子上
触电
伤害
三级
定期检查
配电
闸刀开关和空气开关位置颠倒
触电
伤害
三级
定期检查
配电
不正确使用防护用品
触电
伤害　
三级
定期检查
电缆线
接头防水、防拉力无措施
触电
伤害
三级
定期检查
配电箱
位置不当,被碰撞
触电
伤害
三级
定期检查
夜间施工
无专职电工值班
触电
伤害
三级
定期检查
用电管理
无人检查、管理混乱
触电
伤害　
三级
定期检查
配电箱
周围2m以内堆放材料
触电
伤害
四级
定期检查
埋地电缆
深度不够,表面无防护措施
触电
伤害
四级
定期检查
临时设施
灯具、线布置不规范、线老化
触电
伤害
五级
定期检查
7。2 安全防护措施
安全用电技术措施包括两个方向的内容:一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施,它包括各种制度的建立、组织管理等一系列内容．安全用电措施应包括下列内容:
7。2。1安全用电技术措施
1）设置漏电保护器
施工现场的总配电箱至开关箱应至少设置两级漏电保护器,而且两级漏电保
护器的额定漏电动作电流和额定漏电动作时间应作合理配合,使之具有分级保护的功能.
开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器.
漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧,不得用于启动电器设备的操作。
漏电保护器的选择应符合先行国家标准《剩余电流动作保护器的一般要求》GB　6829和《漏电保护器安全和运行的要求》GB 13955的规定,开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0。1s．使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mＡ，额定漏电动作时间应小于0。1s
总配箱中漏电保护器的额定漏电动作电流应大于30ｍＡ,额定漏电动作时间应大于0。１s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于3０mA·s。
总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式)产品，或选用辅助电源故障时能自动断开的辅助电源型(电子式)产品。当选用辅助电源故障时不能自动断开的辅助电源型(电子式）产品时,应同时设置缺相保护。
2）电气设备的设置应符合下列要求
配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电。配电系统应采用三相负荷平衡.220V或380V单相用电设备接入２20／380V三相五线系统;当单相照明线路电流大于30A时，应采用2２０/3８0V三相四线制供电。
动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应分路设置,照明线路接线宜接在动力开关的上侧。
总配电箱应设置在靠近电源区域,分配电箱应设置在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不应超过3m。
每台用电设备必须有各自专用的开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。
配电箱、开关箱应装设在干燥、通风及常温场所．不得装设在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所.否则，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作的空间和通道，其周围不得堆放任何有碍操作、维修的物品,不得有灌木杂草。
配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1。4～1。6m.移动式分配电箱、开关箱应设在坚固、稳定的支架上。其中心点与地面的垂直距离应为0.８～1.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板的厚度应为１．2~2。0ｍm,其中开关箱箱体钢板厚度不得小于1.２mｍ,配电箱箱体钢板厚度不得小于１。5ｍm,箱体表面应做防腐处理.
配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
3)电气设备的安装
配电箱、开关箱内的电器（含插座)应首先安装在金属或非木质的绝缘电器安装板上,然后整体紧固在配电箱、开关箱箱体内。金属板与配电箱体应作电气连接。
配电箱、开关箱内的各种电器(含插座)应按其规定位置紧固在电器安装板上,不得歪斜和松动.并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求.
配电箱的电器安装板上必须分设Ｎ线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PＥ线端子板必须与金属电器安装板做电气连接。
进出线中的Ｎ线必须通过N线端子板连接;ＰE线必须通过ＰＥ线端子板连接。
配电箱、开关箱内的连接线应采用铜芯绝缘导线,导线绝缘的颜色标志应按相线L1（A)、Ｌ２（B)、L3（C）相序的绝缘颜色依次为黄、绿、红色;N线的绝缘颜色为淡蓝色；ＰE线的绝缘颜色为绿/黄双色;排列整齐，任何情况下上述颜色标记严紧混用和相互代用。导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。
配电箱、开关箱的金属箱体、金属电器安装板以及电器的正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接,金属箱门与金属箱体必须通过采用编织软铜线做电气连接。
配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上,盘后引出及引入的导线应留出适当余度,以便检修。
导线剥削处不应伤线芯过长,导线压头应牢固可靠,多股导线不应盘卷压接，应加装压线端子(有压线孔者除外)。如必须穿孔用顶丝压接时,多股线应涮锡后再压接,不得减少导线股数。
配电箱、开关箱的进、出线口应配置固定线卡,进出线应加绝缘护套并成束卡固在箱体上,不得与箱体直接接触．移动式配电箱、开关箱、出线应采用橡皮护套绝缘电缆,不得有接头。
配电箱、开关箱外形结构应能防雨、防尘。
４)外电线路及电气设备防护
在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施,或堆放构件、架具、材料及其他杂物。
在建工程(含脚手架)的周边与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1kＶ以下时,其最小安全操作距离为4m;当外电架空线路的电压为1~1０ｋV时，其最小安全操作距离为6m；当外电架空线路的电压为３5~110ｋV,其最小安全操作距离为8m；当外电架空线路的电压为220kＶ，其最小安全操作距离为10m;当外电架空线路的电压为3０0～50０ｋV,其最小安全操作距离为15m。上下脚手架的斜道严禁搭设在有外电线路的一侧。
施工现场的机动车道与外电架空线路交叉时,架空线路的最低点与路面的最小垂直距离应符合以下要求:外电线路电压为１ｋＶ以下时,最小垂直距离为6ｍ;外电线路电压为1～35kV时，最小垂直距离为7ｍ。
起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附件吊装时，起重机的任何部位或被吊物的边缘在最大偏斜时与架空线路边线的最小安全距离应符合以下要求：外电线路电压为1kＶ以下时,最小水平与垂直距离为1。5m;外电线路电压为10ｋV以下时，最小垂直距离为3m，水平距离为2m;外电线路电压为35ｋV以下时,最小垂直距离为4ｍ,水平距离为３．5ｍ；外电线路电压为110kV以下时，最小垂直距离为５m,水平距离为4m；外电线路电压为22０kＶ以下时,最小水平与垂直距离为6m；外电线路电压为３30ｋV以下时,最小水平与垂直距离为7m;外电线路电压为5０0kV以下时,最小水平与垂直距离为８.５m；
施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5ｍ．
对于达不到最小安全距离时，施工现场必须采取保护措施,可以增设屏障、遮栏、围栏或保护网,并要悬挂醒目的警告标志牌.在架设防护设施时,必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员或专职安全人员负责监护。
防护设施与外电线路之间的安全距离应符合下列要求：外电线路电压为１0ｋV以下时,安全距离为1。7m;外电线路电压为35kV以下时,安全距离为2m;外电线路电压为11０kV以下时,安全距离为2.5m；外电线路电压为220kV以下时，安全距离为４m;外电线路电压为330kV以下时,安全距离为５m；外电线路电压为500kV以下时，安全距离为６m。
对于既不能达到最小安全距离,又无法搭设防护措施的施工现场,必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。
电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质,否则应予清除或做防护处置，其防护等级必须与环境条件相适应。
电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。
5)电工及用电人员必须符合以下要求:
电工必须经过按国家现行标准考核合格后,持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底,考核合格后方可上岗工作。
安装、巡检、维修或拆除临时用电设备和线路,必须由电工完成,并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。
各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定:
使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品,并应检查电气装置和保护设施，严紧设备带“缺陷”运转；
保管和维护所用设备，发现问题及时报告解决；
暂时停用设备的开关箱必须分断电源隔离开关,并应关门上锁;移动电气设备时,必须经电工切断电源并做妥善处理后进行.
6)电气设备的使用与维护
配电箱、开关箱应有名称、用途、分路标记及系统接线图。配电箱、开关箱箱门应配锁,并应由专业负责。配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工．检查、维修时必须按规定穿、戴绝缘鞋、手套,必须使用电工绝缘工具,并应做检查、维修工作记录。
对配电箱、开关箱进行定期维修、检查时,必须将其前一级相应的电源隔离开关分闸断电,并悬挂“禁止合闸、有人工作”停电标志牌,严禁带电作业。
配电箱、开关箱必须按照下列顺序操作：
送电操作顺序为:总配电箱→分配电箱→开关箱;
停电操作顺序为:开关箱分→配电箱→总配电箱。但出现电气故障的紧急情况可除外。
施工现场停止作业1小时以上时,应将动力开关箱断电上锁。
配电箱、开关箱内不得放置任何杂物，并应保持清洁。
配电箱、开关箱内不得随意挂接其他用电设备。
