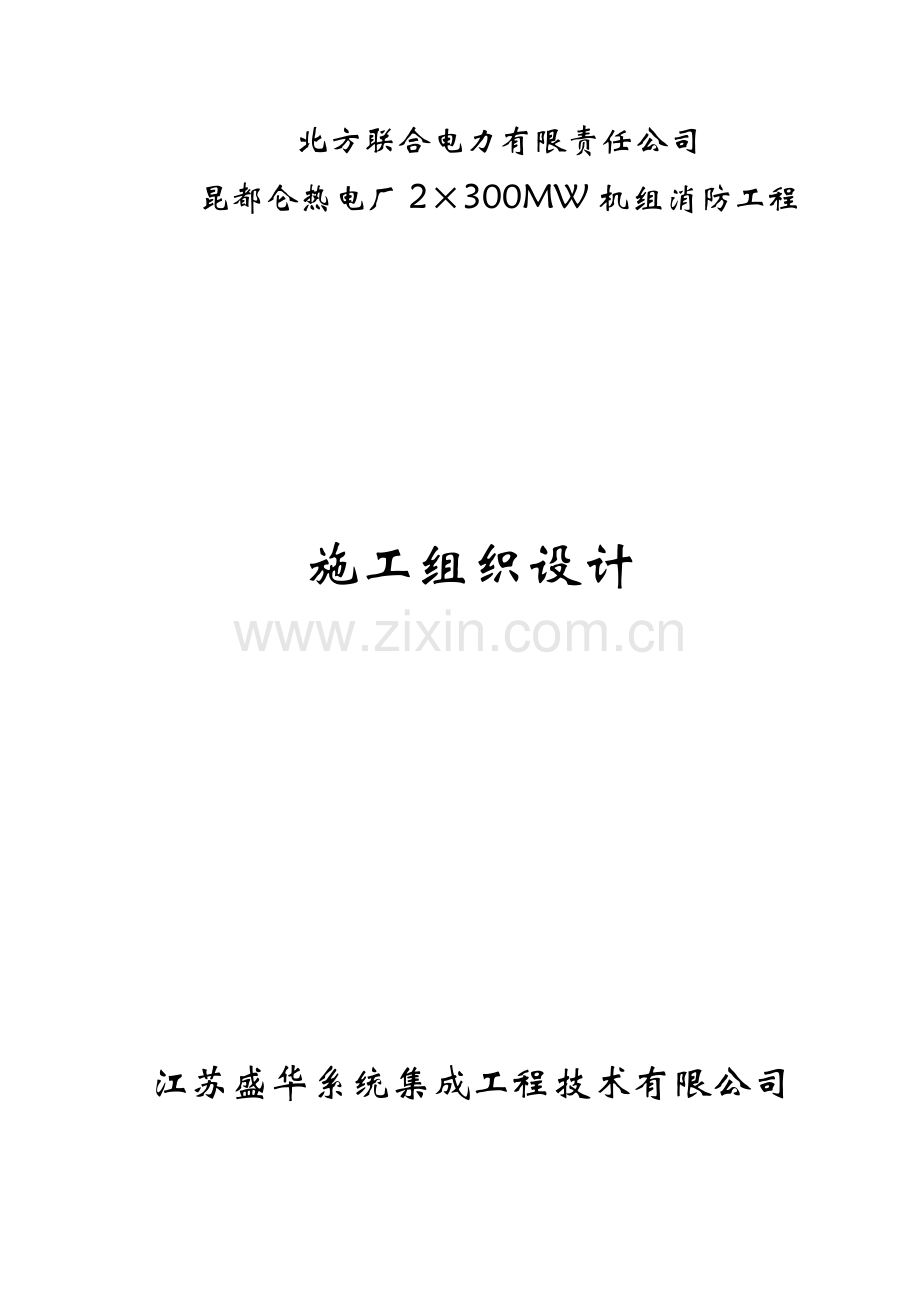

北方联合电力有限责任公司
昆都仑热电厂2×300MW机组消防工程

施工组织设计

江苏盛华系统集成工程技术有限公司

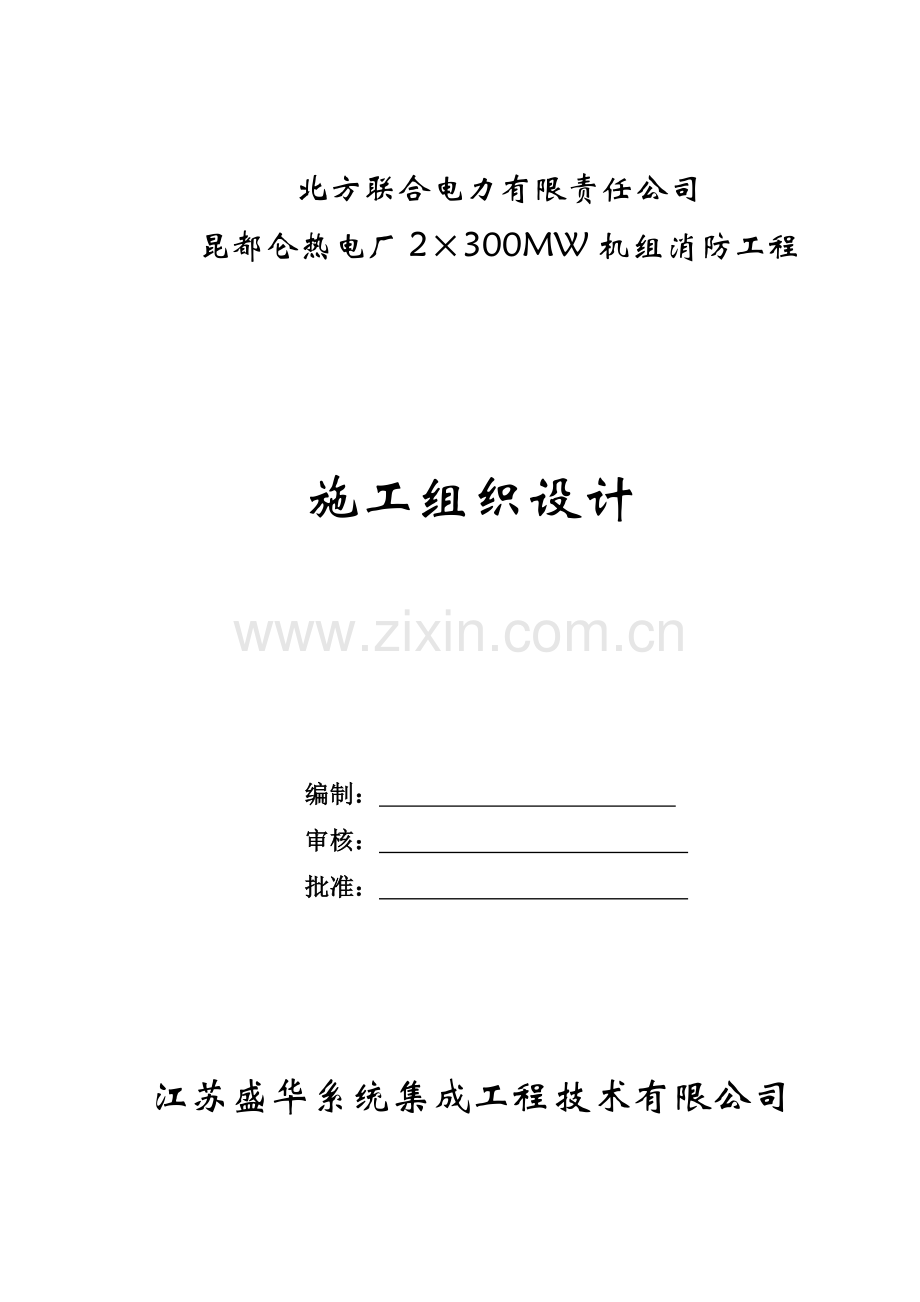

北方联合电力有限责任公司
昆都仑热电厂2×300MW机组消防工程

施工组织设计

编制：
审核：
批准：

江苏盛华系统集成工程技术有限公司
目录

1 编制依据和说明 1
2工程概况 2
3 施工准备和协调 3
4 施工组织机构和人力资源计划 5
5施工力能供应 14
6主要施工方案及特殊施工措施 14
7 技术和物质供应计划 28
8 安全体系 28
9质量保证措施 31
10 文明施工保证措施 33
11 现场物资供应与管理措施 34
12 施工用机具设备计划 36
13 工程进度计划表及施工进度保证措施 38
14 用工计划及主要施工管理人员表 39
15 项目技术经济指标 40

1 编制依据和说明
（1)编制依据
a）已经批准的初步设计和施工图纸及资料。
b）北方联合电力有限公司昆都仑热电厂工程相关的招、投标文件、施工合同、技术协议、会议纪要等文件。
c)工程概算和主要工程量.
d）设备清册和主要材料清册。
e)主体设备技术文件和新产品的工艺性试验资料.
f)施工定额资料.
g）施工队伍情况和装备条件。
h)GB/T 19001质量管理体系文件.
i）现场内外环境条件调查资料。
j)《火力发电工程施工组织设计导则》。
(2） 编制说明
A、 本施工组织中的工程进度计划表、主要施工机械表及用工计划等，是根据投标文件中的有关要求、现有图纸、业主提供的相关技术资料并结合工作量进行安排的。
B、 本公司是贯彻执行ISO9001国际标准的企业，有着完整的质量保证体系,目前已拥有30多人获得质量内审员资格，分布在各工程项目上,使质量保证体系有效地运行，确保合同圆满实现，对业主或用户的要求起到保证作用，使用户或业主满意放心。
C、 本公司质量方针和质量目标
质量方针：
精心组织 规范施工 周到服务
质量目标:
安装合格率100％
开通合格率100％
运行完好率100％
2工程概况
(1) 概述
发电厂：发电机变压器组：
发电机容量： 300 MW x 2 台
主变压器容量： 370 MVA x 2 台
机组控制方式: DCS 控制
工程节点进度控制如下：
系统反送电：2007。7
分步试运：2007.10
＃1机组投运:2007。11
＃2机组投运：2007.12
质量标准:本工程质量要求达到投产年国内同期一流水平，安装、调试项目的合格率达到100％;安装单位工程优良率达96%以上；一次通过消防等相关部门的验收。
安全生产:无重大设备毁坏，人员伤亡，火灾事故发生，轻伤频率降低为3。5‰以下。
交工后服务：接到报修电话后，4小时内派员到现场处理。
（2) 工程范围
(1)火灾自动报警系统
#1机汽机、＃1机锅炉、输煤部分、集控楼、除尘除灰控制楼、220kV继电保护小室、＃2机汽机、#2机锅炉、点火油罐区9个部分.
（2)自动喷淋灭火系统
汽机房及锅炉房、变压器、输煤系统、柴油发电机室自动喷水灭火系统。
(3）泡沫灭火系统
本工程油库设一套泡沫灭火系统，保护的防护区包括本期两炉公用日用油罐1000m3 2座。
（4)低压CO2灭火系统
0.00米层区域：保安段、380/220V配电间1、380/220V配电间2、UPS间、公用工作段、3。80米层电缆夹层1、3.80米层电缆夹层2、4。20米层电缆夹层,上述位置设置固定管网式全淹没CO2气体消防系统.
6。3米层区域：直流屏室1、直流屏室2、励磁小间1、励磁小间2、锅炉配电间、6KV配电装置、6KV配电装置室2,上述位置设置固定管网式全淹没CO2气体消防系统。
(5）IG541气体灭火系统
主厂房防护区，具体为：12。6米层有SIS机房、汽机电子设备间（2个）、集中控制室、工程师站；6.30米层有锅炉电子设备间、变频空冷控制室（2个）共8个防护区。
（3) 工期安排
本工程#1机组消防工程确保在2007年9月前竣工,每个区域的施工进度满足需要要求。本工程#1机组消防工程竣工时间根据电厂总进度确定.
3 施工准备和协调
（1） 施工准备
A. 根据现场勘测和业主提供的资料，达到了三通一平,基本具备进场的条件;
B。 成立施工项目管理班子,组织好施工劳动力，满足该工程的施工;
C. 搞好现场临时设施的规划与布置,包括职工的食宿安排、材料设备的堆放与管理，加工场地、用水、电的布置，以及氧、乙炔等危险品的管理、供应.
D. 及时有效地组织人员、施工机械和材料的进场；
E。 做好技术准备工作；
F. 认真审阅与熟悉施工图纸及有关资料，及时准确地做出施工预算；
G。 组织施工技术人员学习各种标准和规范，并对施工班组进行详细的书面交底;
H。 对设备的安装与调试，进行好技术培训工作；
（2） 与设计单位协调：
根据施工图，供方根据设计院提供的相关图纸进行施工图设计，设计图纸出两版，第一版完成后，供方将图纸提供给设计院，然后按设计院提出的意见对图纸进行修改，再出第二版图纸，第二版图纸完成后,再经设计院进行图纸的最终确认，如满足本协议书的要求，则为最终版，并由设计院出图，否则应出第三版。施工图验收结束后,供方负责完成竣工图的设计，并提交设计院。
对施工中出现的情况，除按现场业主、监理工程师的要求,及时处理外,还将积极修正可能出现的设计错误，并会同业主、监理工程师等进行分部分项验收，中间质量验收、竣工验收等。
（3) 与监理工程师协调:
A. 在施工全过程中，严格按照业主及监理工程师批准的“施工组织设计”进行质量管理，在自检、专检的基础上，接受监理工程师的验收和检查，并按照监理工程师的要求，予以整改.
B. 所有进入现场使用的成品、半成品、设备、材料、器具均主动向监理工程师提交产品合格证或质保书，应按规定在使用前进行检测的材料,主动递交检测结果报告，使所使用的材料、设备不给工程造成质量问题和浪费。
C。 按分部或分项，工序检验质量,严格执行“上道工序不合格,下道工序不施工”的准则，主动配合监理工程师顺利开展工作；对可能出现的工作意见不一的情况，遵循“先执行监理工程师的指导后予以磋商统一”的原则，维护好监理工程师的权威性。
(4） 与土建装饰施工单位的协调工作
本工程的消防系统系安装项目，我们将以诚恳，认真负责的精神、精湛的技术向业主用户交一份完整的答卷。为达到工程进度、安全、质量的要求,主动与土建装饰单位的协调一致配合默契，使整个施工达到工程进度化，标准化，协调完善化为一体.使项目用最快的速度，最经济的成本顺利实施，因此我们必须做好以下工作：
A、 配备本公司最好的项目管理班子,建立完善的项目经理负责下的管理制，在业主领导下我们与土建装饰施工单位紧密联系，团结一致，相互配合，严格管理，使每个施工成员，每一道工序及全部过程达到标准化要求.
B、 工期：紧密配合土建装饰。我们保证土建装饰做到哪，我们做到哪。土建装饰完成，我们完成.
C、材料的加工垃圾我司自己外运。
4 施工组织机构和人力资源计划
(1） 项目经理部组织结构图
项目技术负责人
项目经理
施工员
资料员
预算员
安全员
材料员
质管员
后勤员
各施工班组

（2） 项目部主要人员职责
A. 项目经理职责：
☆ 认真贯彻公司质量方针和质量目标，代表企业履行工程承包合同,在企业法人委托的范围内协调处理项目的内外部事宜.
☆ 全面负责项目部的管理工作，行使项目经理职权,全面组织、指挥、协调和控制施工的全过程.
B。 项目技术负责人:主要包括安全生产、进度计划安排、生产调度、文明施工、施工质量、技术管理等工作；
C。 材料员：主要包括负责材料的采购、供应、管理、运输、周转，料具、机械设备的租赁配套使用等，以及计量器具的供应、校验、管理和发放等工作.
D。 质量员：主要包括工程质量、安全生产等监督控制和管理工作。
E. 安全员：负责日常的安全管理、消防保卫工作。
F. 后勤员:主要负责职工食宿安排和其它的辅助工作。
G。 预算员：进度计划的编制和审核。
H. 资料员：负责资料的编写、递交和收集整理。
I. 施工员：熟悉设计图，正确选用本专业的材料和规程、规范,正确应用作业指导书，各班组的日常管理。
(3） 人力资源计划
职务
姓名
职称
资格等级、证书编号
专业
项目经理
陆小林
工程师
一级建造师
自动控制
项目副经理
朱兴武
高级工程师
一级项目经理2101110133
自动化
项目副经理
王君宏
工程师
一级建造师
电气
项目总工
唐晓斌
高级工程师

信息工程
项目副总工
丁曙光
工程师

机械电子
技术员
沈久斌
工程师

电气
安全负责人
何刚
工程师
三级项目经理210131574
应用电子
安全员 苏建教施字第772976号
安全员
葛玉辉
工程师
安全员 苏建教施字第726588号

质量员
谢志宏
工程师
二级项目经理2101210636

质量员 苏建质006081

施工员
李忠
工程师
二级项目经理2101210174

施工员 苏建教施字第772972号

预算员
张仁顺
助理工程师
预算员 苏建教施字第772999号

材料员
王君宏
工程师
二级项目经理2101210113

材料员 苏建教施字第773006号

电工负责人
张显伦
技术员
电工0612012016300091

李忠
工程师
电工32000100010391

焊工负责人
王兵
技术员
焊工32000201007970

钱宏德
助理工程师
焊工32000200008204

管道工负责人
张仁顺
助理工程师
管道工0916466

张剑峰
工程师
管道工0916467

（4) 现场施工人员人员情况表
技术人员情况表(项目经理）
姓名
陆小林
性别
男
年龄
32
民族
汉
政治面貌

学校和专业
机械制造与工艺设备
职务
项目总负责
职称
工程师
工
作
简
历
（1） 2000年东南大学机械制造与工艺设备专业本科毕业
（2） 2004年获得国家一级建造师执业资格证书,证号0043167
（3） 英国皇家特许建造师
（4） 山西渑头电厂1、2号机组消防系统项目经理
（5） 重庆大溪沟电厂控制中心消防系统项目经理

单
位
评
价
（1） 能遵纪守法,遵守现场的各项规章和制度.
（2） 具有较强的责任感事业心，能按时到位。
（3） 能了解本标承包内容的设计，熟悉其结构，有相同或相近机组的现场工作
经验，能正确的进行现场指导。
（4） 身体健康，能适应现场工作的条件。

单位（盖章）
2007年6月1日

技术人员情况表（项目副经理）
姓名
朱兴武
性别
男
年龄
63
民族
汉
政治面貌

学校和专业
电气
职务
项目经理
职称
高级工程师
工
作
简
历
（1） 湘潭电业大厦消防系统项目经理
（2） 山西渑头电厂1、2号机组消防系统项目副经理
（3） 广西合山电厂一期工程消防系统项目副经理

单
位
评
价
（1） 能遵纪守法，遵守现场的各项规章和制度。
（2） 具有较强的责任感事业心，能按时到位。
（3） 能了解本标承包内容的设计,熟悉其结构，有相同或相近机组的现场工作
经验，能正确的进行现场指导。
（4） 身体健康，能适应现场工作的条件。

单位（盖章）
2007年6月1日

技术人员情况表(技术负责人）
姓名
唐晓滨
性别
男
年龄
48
民族
汉
政治面貌

学校和专业
机械制造与工艺设备
职务
经理
项目总工
高级工程师
工
作
简
历
（1） 西渑头电厂1、2号机组消防系统技术负责人
（2） 庆大溪沟电厂控制中心消防系统技术负责人

单
位
评
价
(1）能遵纪守法，遵守现场的各项规章和制度。
(2）具有较强的责任感事业心，能按时到位。
（3)能了解本标承包内容的设计，熟悉其结构,有相同或相近机组的现场工作
经验，能正确的进行现场指导.
(4）健康,能适应现场工作的条件。

单位(盖章）
2007年6月1日

技术人员情况表（安全员）
姓名
何刚
性别
男
年龄
33
民族
汉
政治面貌

学校和专业
电气本科
职务
安全员
职称
工程师
工
作
简
历
（1） 湘潭电业大厦消防系统安全员
（2） 佳木斯市东方热电厂消防系统安全员
（3） 兴峰达新能源基地工程重庆大溪沟电厂消防系统安全员

单
位
评
价
（1） 能遵纪守法，遵守现场的各项规章和制度。
（2） 具有较强的责任感事业心，能按时到位。
（3） 能了解本标承包内容的设计，熟悉其结构，有相同或相近机组的现场工作
经验，能正确的进行现场指导.
（4） 身体健康，能适应现场工作的条件。

单位（盖章)
2007年6月1日

技术人员情况表（质管员）
姓名
谢志宏
性别
男
年龄
29
民族
汉
政治面貌

学校和专业
工业自动化本科
职务
质量检查员
职称
工程师
工
作
简
历
（1） 射阳发电有限公司消防系统质管员
（2） 临安青山殿电厂消防系统质管员
（3） 湘潭电业大厦消防系统质管员
（4） 张家港宏发热电厂消防系统质管员

单
位
评
价
（1） 能遵纪守法,遵守现场的各项规章和制度.
（2） 具有较强的责任感事业心,能按时到位。
（3） 能了解本标承包内容的设计，熟悉其结构,有相同或相近机组的现场工作
经验,能正确的进行现场指导.
（4） 身体健康,能适应现场工作的条件。

单位（盖章）
2007年6月1日

技术人员情况表（材料员）
姓名
王君宏
性别
男
年龄
34
民族
汉
政治面貌

学校和专业
电气 大专
职务
材料员
职称
工程师
工
作
简
历
（1） 山西神头电厂消防系统材料员
（2） 湘潭电业大厦消防系统材料员
（3） 淮阴电厂等消防系统材料员

单
位
评
价
（1） 能遵纪守法，遵守现场的各项规章和制度.
（2） 具有较强的责任感事业心，能按时到位。
（3） 能了解本标承包内容的设计，熟悉其结构，有相同或相近机组的现场工作
经验，能正确的进行现场指导。
（4） 身体健康，能适应现场工作的条件。

单位(盖章）
2007年6月1日

技术人员情况表（施工员）
姓名
李忠
性别
男
年龄
36
民族
汉
政治面貌

学校和专业
工业自动化本科
职务
施工员
职称
助理工程师
工
作
简
历
（1） 湘潭电业大厦消防系统施工
（2） 绍兴供电局消防系统施工
（3） 广西合山电厂消防系统施工
（4） 贵州兴仁兴义变电站消防系统施工

单
位
评
价
（1） 能遵纪守法，遵守现场的各项规章和制度.
（2） 具有较强的责任感事业心,能按时到位。
（3） 能了解本标承包内容的设计，熟悉其结构，有相同或相近机组的现场工作
经验，能正确的进行现场指导。
（4） 身体健康，能适应现场工作的条件.

单位（盖章）
2007年6月1日

5施工力能供应
由于该工程是一个单项工程，所以力能的供应是总承包方装计量表直接供应。
6主要施工方案及特殊施工措施
（1) 火灾自动报警系统安装方案
A。 火灾自动报警系统线路安装方法
a。 预埋线管前的准备工作
☆ 根据施工图中火灾报警系统图、平面图、土建施工图中的平面图，确定探测器的布局和系统的线路走向及敷设方式。
☆ 分析各专业图纸中通风风管、给排水管、强电电缆桥架、灯具、自喷喷头、通风空调风口可能与探测器安装相矛盾、相重叠的地方，要采取避让措施，一般情况下是探测器位置作适当偏移,但是必须符合探测器的安装要求。
☆ 根据探测器规格型号选好底座接线盒,要严格按照探测器底座固定螺孔眼的距离确定接线盒螺孔眼距离，以此选择接线盒.
☆ 根据火灾区自动报警系统图及平面图的要求选择，编制线管、线材、接线盒计划，准备好这些材料。
b。 线管线槽敷设
c. 火灾自动报警系统线路敷设工序
☆ 线管或线槽敷设
☆ 传输线路敷设
☆ 设备设施安装接线
d.火灾自动报警系统线管敷设方式
☆ 钢管明敷(G。PM、G,QM)
☆ 线槽布线
这几种敷设方式，都和电力与照明系统中电气线管敷设方式的工艺作法基本相同。只是技术要求方面在电气线管敷设要求的基础上增加如下要求：
☆ 线管暗敷时应敷设在非燃材料结构内，其保护厚度不应小于30mm(一般电气装置不应小于15mm）。
☆ 明敷时必须在金属管上采取防火保护措施,一般作法是在金属管道上刷防火涂料。或者在金属管上用硅酸钙简（壁厚25mm）、或用石棉玻璃纤维隔热管（壁厚25mm）加以防火保护。
e。 导线敷设
火灾自动报警系统所使用的导线应按设计选择,一般采用多股铜芯耐热绝缘软线，用于信号线的传输导线额定电压不得低于250V,常用传输导线的型号为
ZRBV—150℃、500v.传输导线的截面积，根据机械强度要求，绝缘导线和电缆芯线的最小允许截面积不应小于表（1）火灾自动报警系统连接导线的最小截面积.连接可燃气体探测器与可燃报警控制器的导线,其截面可按传输距离选择表（2）可燃气体泄漏检测及报警装置连接导线截面参考值表。
火灾自动报警系统连接导线
截面参考值表（1)
布线类别
线芯的最小允许截面（mm）
穿和敷设的绝缘铜芯导线
1。00
线槽敷设的绝缘铜芯导线
0.75
多股铜墙芯电缆
0。20

截面参考值表(2）
线传输距离(m）
导线截面（m）
300
≥0。75
400
≥1。0
620
≥1。5
1000
≥2.5

≥4.0
e。导线外皮颜色
火灾自动报警系统的导线外皮颜色有一定要求,其中:
电源“+”采用红色，“–”采用蓝色或黑色,信号线采用粉红色，检查线采用黄色。为了防止接线差错,便于判别线路性质，同一工程中，相同线别的绝缘导线外皮颜色应选择一致。
f。 不同回路的分设
报警系统中的传输信号线路应与照明、电力线路分开敷设，互相屏蔽，不同系统、不同电压等级、不同电流类别，不得敷设在同一管内或封闭式线槽内，也不应与不同用途的线路合用一根电缆。
g。 导线敷设工艺
☆ 管路吹扫
在管路穿管前,一定要进行清管，一般采用压缩空气吹入管内,将管内残留物、水分等清理干净,也可在引线铅丝上绑扎布条来拉。清管后可向管内吹入少量滑石粉，并在管口上加装护线圈，以备穿线。
☆ 放线
穿管放线时用放线架顺着导线缠绕方向放线，以防止打结扭绞，并且在放线过程中要检查导线是否存在曲结、绝缘层破损、断裂等缺陷。发现后应及时处理，要特别注意线管内不允许有导线接头，发现问题或线的长度不够必须更换良好的长度足够的绝缘导线。
☆ 穿线
穿线应由两人进行，一般在线管埋设时,已将引线铅丝穿好，如果管路较短或弯头少时，也可在线管穿线时再穿引铅丝，引线铅丝采用ф1。。2—ф1.。8mm的规格.
在进行线管穿线时，先将引线铅丝的一端与被穿引导线可靠的结头扎在一起，并涂抹一些滑石粉，然后一人放线送线入管，另一人用引线钢丝将导线顺管路的垂直管口缓缓拉入管内，送线人和拉线人动作要协调配合,使导线平行成束，不得相互缠绕扭曲。一般放线人是操作者兼指挥，相互的协调可通过喊话、手感或采用对讲机进行。
☆ 线端预留
导线穿通以后，两端管口外应有一定预留线端,便于校线和接线，一般接线盒内预留线长度为150—250mm,端子箱、报警控制器内预留线头300—600mm（或箱体的半周长）。
☆ 校线
在探测器或其它消防电气设备的安装中,除按传输导线提出的导线绝缘外皮的颜色要求外，为了确保接线正确无误,还应进行校线，以检查导线是否存在折断故障，区分出每根导线的两端,并在线端穿入号码管或其它统一标记.
校线由两人分别在被校线束的首尾两端利用电铃或灯光装置，再配以步话机待通信工具进行校线，采用校线器校线，是校线方法中最先进的方法.
☆ 端头制作
导线与接线端子板连接必须可靠压接或焊接。导线与探测器连接时，导线端头应搪锡。导线与探测器连接用螺钉连接时，导线端头应搪锡.导线与报警器端子箱连接时，导线端头应作接线端子即线铒.
B。 火灾探测器安装
a. 探测器安装在室内顶棚上时，梁高大于0。5m时，必须安装于梁的两侧。探测器宜水平安装,当必须有倾斜时，角不应大于45°，大于45°时可用斜木台。
b。 在室内梁上安装探测器时，探测器与顶棚的距离应小于0。3m.
c。 探测器的设置与相邻墙梁之间的水平距离不应小于0.6m，探测器的设置位置距探测区域内的货物、设备等水平距离不应大于0。5m。
d. 在设有空调系统的房间内，探测器的设置位置至空调送风口的水平距离不应小于1。5m。至送风的多孔顶棚口的水平距离不应小于0。5m.在距离探测器的范围内的孔洞应用非燃材料填实.当通风管道等下表面距顶棚超过150mm时，探测器与其侧面的水平距离不应小于0。5m。
e。 当建筑的内走廊宽小于3m时，设置在内走廊的感温探测器的安装间距不应超过10m，感烟探测器的安装间距不应超过15m,靠近走廊端墙的探测器距离不应大于探测器安装间距的二分之一。
f。 探测器距光源的距离应大于1m。
g. 在特殊形式的屋顶设置探测器时，应符合下列要求
☆ 人字型屋顶倾斜度大于15°时，应在屋脊处设置探测器。
☆ 锯齿型屋顶应在屋脊处设置探测器.探测器距屋脊的距离应符合下表的要求。
感烟探测器下表面距离顶棚或屋顶的距离表
探测器的安装高度
m
感烟探测器下表面距离顶棚或屋顶的距离（mm）
屋顶倾斜度
0≤15°
15°—30°
0〉30°
最大
最小
最大
最小
最大
最小
≤6
30
200
200
300
300
500
6-8
70
250
250
400
400
600
8—10
150
300
300
500
500
700
10-13
170
350
350
600
600
800
h。 小面积房间安装
当建筑的室内净空高度小于2.5m或房间面积在30m2以下，且无侧面上送风的集中空调设备时，感烟探测器宜设在顶棚中央偏向出口一侧 。
i。 在井口安装
电梯井、升降机井应在井顶设置感烟探测器。当机房有足够大的开口，且机房内已设置感烟探测器时，井顶可不设置探测器。
j. 敞井电梯、坡道等，可按垂直距离每隔15m设置一只感烟探测器.
k。 可燃气体探测器在顶棚上安装时，应距燃气灶8m以内;当屋内有排气口时,允许装在排气口附近，但应距燃气灶8m以上;梁高大于0.8m时,应装在燃气灶一侧。可燃气体探测器在梁上安装时，与顶棚的距离应小于0。3m。
l。 探测密度小于1的可燃气体性气体时，探测器应安装在环境的上部.探测密度大于1的可燃气体性气体时,探测器应安装在距地面30cm以下的地方.
m。 探测器的确认灯应面向便于观察的主要入口方向.安装探测器底座时应考虑到这个主要入口方向。
n. 探测器在调试时才装上去，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀等措施。
C。 报警控制器安装
a。 报警控制器安装的主要依据是该工程的火灾自动报警系统的设计图纸和所选择的报警控制器的产品使用说明书。安装前应对照施工图和说明书,拟定本工程报警控制器的安装措施.
b。 集中报警控制器一般是设置在建筑物的底层的消防控制中心，或消防控制室,区域报警器设在各有关的楼层的值班室、服务台等经常有人出入值班的场所,其安装环境应具有清洁、干燥、凉爽、外界干扰较少的条件。
c。 报警控制器有挂墙安装和落地安装两种形式。当采用挂墙安装时，报警控制器箱底距地（楼）1.5m,设备开门一侧距墙不应小于0。5m，正面操作距离不应小于1.2m,采用固定螺栓加固，安装时不得倾斜,不得脱落。当采用落地安装时,应加装8号槽钢基础，各构件间连接应用螺栓固定。其箱底宜高地出坪0。1m至0。2m,报警器后面需要检修时，设备后面板距墙距离不少于1m，正面操作的距离选定分有人值班室和无人值班室两种情况，如有人值班室一般为1。5m，当报警器的一侧靠墙安装时,另一侧距墙不应小于1m。
d。 报警控制器安装前，应先将线近敷设到位，线路敷设完毕，土建工程结束,现场清理整洁。
D。手动报警按钮的安装
a. 手动报警按钮，应安装在墙上距地(楼）面高度1。5M处.
b. 手动报警按钮，应安装牢固，并不得倾斜.
c. 手动报警按钮的外接导线,应留有不小于10CM的余量，且在其端部应有明显标志.
E、火灾显示盘的安装
a. 火灾显示盘安装在行人容易看见的墙上，其底面距地面的高度不应小于1。5M，应安装牢固，并不得倾斜。
b. 靠近门轴的侧面距墙不应小于0。5M.
c. 正面操作距离不应小于1.2M。
F、 消防广播系统的安装方法
a。 安装工序
箱盒定位→扬声器定位→预埋线管→线路敷设→绝缘测试→端子箱安装→扬声器安装→机房安装→开通调试→系统运行
b。 线路敷设
☆ 沿地下电线槽敷设电缆;
沿金属线槽敷设电缆或导线；
沿地、沿墙敷设电线管配线；
在吊顶棚内敷设电线管配线；
沿建筑物明敷设电线管配线;
护套线明敷设.
c. 扬声器安装
☆ 扬声器的安装位置由设计平面图确定。在敷设传输线路时应同时安装扬声器接线盒,嵌入式扬声器在土建施工吊顶时应配合土建作好吊顶的嵌入孔,再将扬声器嵌入吊顶，接线安装，嵌入式扬声器的装饰罩应紧贴吊顶装饰面。
☆ 一般纸盆扬声器装于室内并应带有助声木箱,室外应装设号简式高音扬声器。
☆ 扬声器安装高度，应符合设计要求,除嵌入吊顶棚的扬声器安装高度即是吊顶棚高度外，一般挂墙式安装的要求是办公室内一般距顶棚0。2m,或距地2。5m；宾馆客房、大厅内安装在顶棚上，可以采用吸顶安装或嵌入式安装;安装高度室外一般距地4-5m;食堂等一般为3—4m。
☆ 扬声器安装位置应考虑音响效果，扬声器一般均向下倾斜，高音扬声器的轴线应对着播音范围内最远听众，其安装角度一般都按施工图所标注的角度。
☆ 扬声器安装应与土建装修配合进行，在建筑的吊顶上安装扬声器时，助音箱应固定在型钢龙骨上,扬声器和线间变压器的重量均施加在下助音板上,下助音板应与音箱侧板可靠连接,扬声器安装应牢固美观,装饰罩应端正严密。在装设音量调节器的场所，一般作法是在扬声器或声柱下安装有音量调节控制器，音量调节控制器安装高度一般为1。5m。音量调节控制器是控制扬声器声音的大小元件，一般不得随便增减，安装时应根据施工图进行，调节音量时，在调节范围内不应出现显著失真。
G防爆烟感探测器安装
A. 每个防爆烟感探测器应从防爆区域外单独布管穿线，并通过安全栅连接。
B. 安装时不能破坏防爆层。
H气体探测器的安装方法
A。安装位置能够监测现场的各个地点或存在危险隐患的地方.
B 。监测系统能发出早期现场警报，并指示气体泄漏位置，以便开始下列工作：
a. 危险地点内人员疏散
b. 寻打及消除泄漏源
c。 生产线或工厂设备的断电
d. 开启通风设备
C。气体检测探头的安装位置应尽量靠近初始危险源。由于风力和风向会影响到检测效果，所以应全面和广泛地采集气体信号。
D.气体检测探头的安装位置必须考虑到安装高度。通常，气体密度小于空气，探头的位置应在可能发生泄漏现象的区域上方;如气体密度大于空气,探头应安装在地面、坑道或地槽中;和空气密度相近的气体，由于气流和通风设备等因素，容易和空气一同流动。此种情况下，探头放置高度应尽可能靠近现场人员的工作空间（呼吸区域）。当然，某些气体也存在特殊情况.例如二氧化碳常压下略轻于空气，将它突然释放到大气层中,会导致温度下降，其结果是密度增加，实际上气体是沉降于地面上的.检测缺氧情况时,由于氧气密度略大于空气，必须考虑到置换问题。例如:氮气置换氧气，空气中的氧气将被逐渐耗尽,探头的安装位置则不是关键因素.
另外，探头安装时要防止安装位置过低，要确保传感器不接触水或被灰尘污染、堵塞（如现场无法避免水和灰尘，应为探头安装专用的防尘防水帽）。
H感温电缆的敷设方法
A.电缆桥架、电缆隧道、电缆沟、电缆夹层及其他电缆火灾区域的安装方法
对于电缆区域的火灾探测，线型感温探测器可以采用正弦波接触式敷设或直线悬挂敷设。这种方式对火灾探测效果较好，但是在工程应用中，为了抽换电缆的方便，采用将传感电缆架空的安装方式。这种方式对于火灾探测效果一样好。注:传感电缆架空安装时，宜在动力电缆拖架中心位置布置，当拖架宽度超过600mm时宜安装2根传感电缆。
B。大型设备和动力配电装置外表面的敷设
由于线型探测器的特性，其可以方便的用于大型设备、动力配电装置的火灾探测，敷设方式很灵活，一般可以采用扎结工具固定，皮带状敷设。
C.仓库、厂房等区域的探测器敷设
线型探测器可以广泛应用于工业仓库、厂房,敷设方式可以根据被保护对象的火灾发生发展的特点进行选择。一般可以采用顶棚装、墙壁装、沿货架方向的水平、正弦波敷设。
J气体手动启动器的安装
应安装在保护区的外面，距地面1米五的墙上,放气指示灯应安装在防护区外容易看见的地方, 声光报警应安装在防护区内.
（2) 自动喷水、泡沫灭火系统安装方案
A. 安装工序：
安装准备→干管安装→报警阀安装→立管安装→喷洒分层干、支管安装→水流指示器、水泵、水箱等安装→管道试压→管道冲洗→喷洒头支管安装→节流装置安装→报警阀、喷洒头安装→系统通水试验
B。 喷洒管道安装
管网安装前应校直管子，清除内外杂物。安装中应注意随时清除管道内部杂物.
在具有腐蚀性的场所安装管网前,应按设计要求对管子、管件等进行防腐处理。
自动喷水灭火系统的管网安装,管子公称通径为小于或等于100mm的管道时,应用螺纹连接；其它可用焊接或法兰连接。无论采用何种方式，均不得减小管内通水横截面积.
螺纹连接管道变径时,宜采有异径接头，在转弯处不得考虑采用补芯；如必须采用补芯时,三通上只能用一个。
管道安装位置应符合设计要求，管道中心与梁、柱、顶棚等最小距离符合下表
管道中心与梁、柱、顶棚等最小距离
公称管径mm
25
32
40
50
65
80
100
125
150
200
距离mm
40
40
50
60
70
80
100
125
150
200
管道穿过建筑物的变形缝.应设置柔性短管.穿墙或楼板时应加套管，套管长度不得小于墙厚,或应高出楼面或地面50mm，焊接环不得置于套管内.套管与管道之间的间隙应用不燃材料填塞。
系统的管道宜设有0.002—0.005的坡度,且坡向排水管,当局部区域难以利用排水管将水排净时,应采用相应的排水措施;当喷头数少于5只,可在管道低处装设堵头，多于5只喷头时宜装设带阀门的排水管.
管网的地上管道应作红色或红色环圈色标。
管道在安装中断时，应将敞口封闭。
C。 报警阀组安装
报警阀组的安装应先安装水源控制阀、报警阀,再进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接，应保证水流方向一致。报警阀应安装在明显且便于操作的地点，距地面高度宜为1。2m，应确保两侧距墙不小于0。5m，正面距墙不小于1.2m,安装报警阀的室内地面应有排水措施。
报警阀附件安装应符合下列要求：
压力表应安装在
