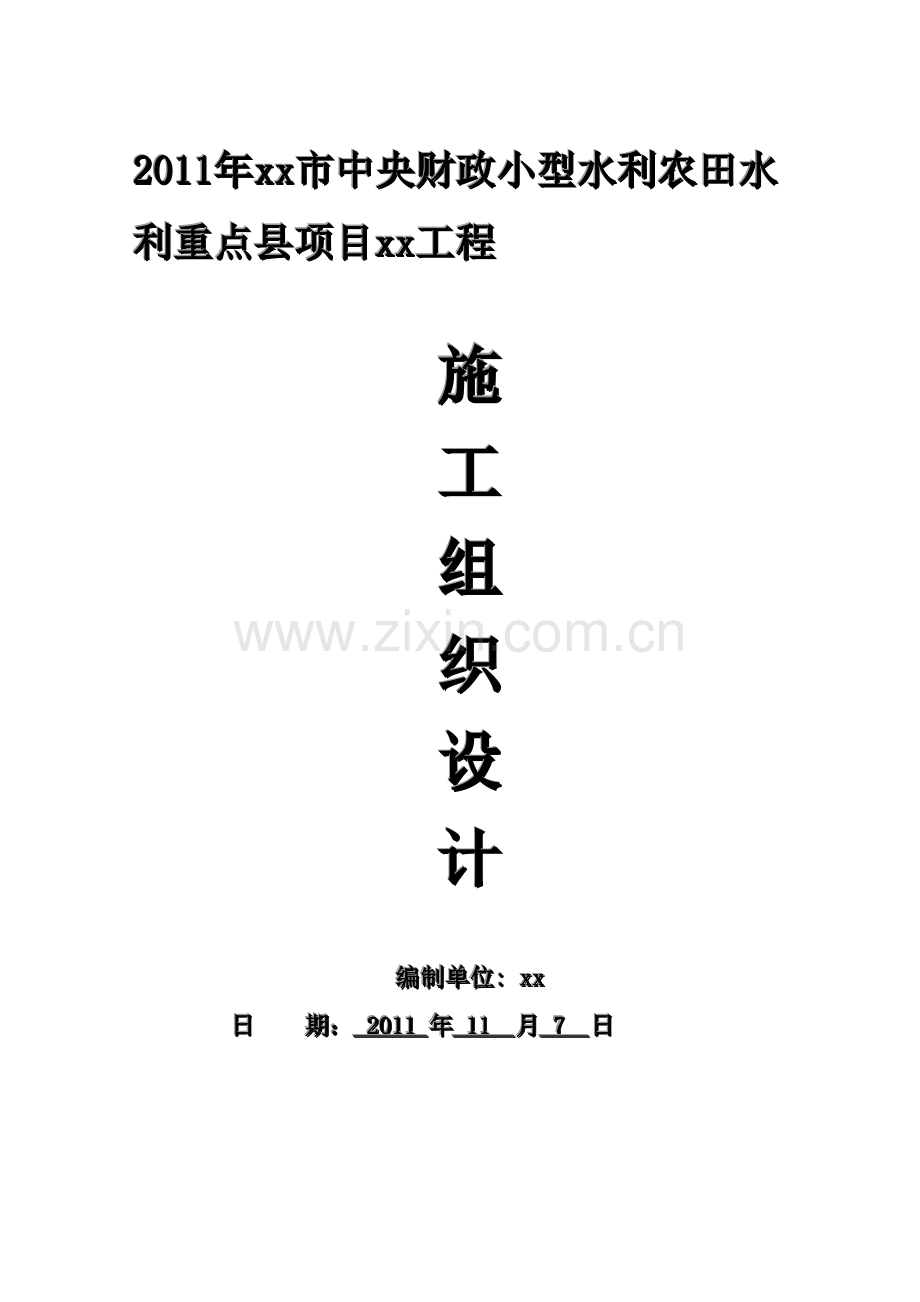

1、2011年xx市中央财政小型水利农田水利重点县项目xx工程施工组织设计编制单位: xx日 期: 2011 年 11 月 7 日目 录一、工程概况51、工程概况52、本区气象、水文地质条件53、建设条件6二、编制说明71、编制原则72、编制依据7三、工程目标9四、现场施工组织101、施工管理机构102、项目经理部主要职责10五、施工总体布置及施工准备131、施工准备、施工放样132、施工总体布置133、劳动力准备144、施工机械准备145、施工机械设备配置原则156、施工物资准备157、施工准备的主要内容168、场地清理169、临时工程设施建设16六、主要施工方法191、施工测量192、干渠工程
2、施工223、田间道、生产路施工工程234、排水工程265、砼工程施工(排灌站、渡槽、桥涵)266、砌体工程277、桥涵工程308、支渠工程369、U型斗渠工程3710、U型槽灌溉渠工程3811、涵管工程3912、渡槽工程41七、技术资源配置461、拟投入本标段的主要施工设备表462、拟配备本标段的试验和检测仪器设备表473、项目管理机构人员配备情况48八、确保工程质量的技术组织措施521、质量目标522、质量保证体系框图523、质量保证的组织管理措施554、质量保证技术措施565、施工质量把关措施586、严格试验及计量管理597、严格工程技术档案资料管理608、主要质量管理措施619、工程维护
3、62九、确保安全生产的技术组织措施631、安全生产目标632、安全管理保证体系633、安全生产责任制644、机械操作安全措施645、用电安全措施656、消防安全措施657、行车安全保证措施65十、确保工期的技术组织措施671、施工进度管理672、建立项目责任制673、设备保证措施684、加强劳务工人的配备管理685、其它工期保证的主要技术组织措施69十一、确保文明施工的技术组织措施711、文明施工管理措施712、现场设施的保护723、文明施工要求724、配合工作73十二、雨季施工741、雨季的施工措施74十三、环境保护751、环境保护要求752、环境保护措施753、水质污染控制措施764、噪音
4、污染控制775、粉尘污染控制措施776、生态环境保护787、水土保护措施788、场地清理78十四、现场施工协调处理791、与地方政府的关系792、与当地村民的关系793、与业主的关系804、与监理的关系805、与相邻标段的关系81十五、附表83附表一 拟投入本标段的主要施工设备表83附表二 拟配备本标段的试验和检测仪器设备表84附表三 劳动力计划表85附表四 计划开、竣工日期和施工进度网络图86附表五 施工总平面布置图87附表六 临时用地表88一、工程概况1、工程概况2011年xx市中央财政小型水利农田水利重点县项目长xx灌区工程,本工程由xx水利水电勘察有限公司设计,长xx灌区工程新增和恢复
5、灌区干渠22.68km,配套田间渠道4.69km,灌管工程2km,渠系建筑物50座。现场条件:整个项目区水资源丰富,渠道设施不配套、存在跑、漏水现象,缺乏生产路,造成部分交通不便,田间路与生产路道未形成网络,部分地段为盲区。项目规划主要需要完成的工程内容有:(1)农田水利工程,主要完成对灌溉设施的施工建设。(2)渠道浆砌、U型槽预制铺设防渗、填筑机耕路、机耕桥及配套相应的桥、涵、闸门等。2、本区气象、水文地质条件(1)气候条件本区属于中亚少雨热带季风气候,干湿明显,多年平均降雨840mm,且年内分配不均匀,雨季集中于5-10月。冬春干旱明显。计划开工时间为6个月,2011年11月中旬开始,在这
6、段时间内对工程施工无影响。(2)场地项目区98%以上的村都通乡村公路,对外交通条件好,场地开阔,工程施工均不受工程场地影响。(3)供水、供电供水可从项目区边界处的河渠中提水,也可采用水泵由沿途沟渠中取水。供电则可从本地的当地村镇配电所引入或自备发电机。(4)建筑材料本区砂料不能够满足质量要求,碎石料主要来源于外地;另本地有专业建材市场,可提供所需的水泥和各种钢材及其它的建筑材料等。3、建设条件项目区建成后不但可以美化环境,更重要的是提高了耕地灌溉和节水能力,周围的群众都会受益。群众的拥护,当地领导对本工程的重视,为工程创建了极为有利的外部环境条件。该项目资金上有保证,现场施工条件基本具备。另本
7、镇农田灌溉配套工程建设的经验较丰富,因此不存在制约工程建设的主客观条件。根据本公司经济、技术、资金等实力和该工程的建设要求,人员、物质、设备均能满足施工需要,可随时进场施工。二、编制说明1、编制原则本施工组织设计的编制原则是:为本项目工程投标和施工准备阶段提供较为完整的技术纲领。本工程一旦中标,我公司将结合工程实际在此基础上进行强化细分,适当调整,用以指导工程施工。确保优质、高效、低耗、安全、文明、保质保量的完成该工程的建设任务。施工组织方面,根据我公司以往的施工经验,结合该工程实际情况,为该工程配备强有力的领导班组,作好工程的分析、决策、管理、实施工作。确保分析正确、决策精明、管理合理、实施
8、有效。施工方案设计方面,仔细研究该工程施工图纸,参照国家相关规范和要求,对该工程进行详细的分部分项,针对每个分部分项工程制定详细的施工方案。并为每种方案制定合理的保证措施,确保每个方案都能付诸实施,顺利完成。施工进度方面,详细分析各分部分项工程的实际情况,仔细核算各分部分项工程的人、材、机,对各分部分项工程进行详细规划和合理安排,确保工期合理,进度合理。并针对进度计划制定相应的保证措施,确保工程施工能够严格按照计划进行。2、编制依据(1)本项目的招标文件、施工图纸、招标答疑纪要。(2)施工现场实际情况,周边环境。(3)我公司以往及现有同类工程的施工经验,技术力量和机械化施工能力。(4)土地开发
9、整理规划编制规程(TD/T1011-2000)(5)土地开发整理项目规划设计规范(TD/T1012-2000)(6)土地开发整理项目验收规程(TD/Y1013-2000)(7)灌溉与排水工程设计规范(GB50288-99)(8)水闸设计规范(SL265-2001)(9)泵站设计规范(GB50265-97)(10)水土保持综合治理技术规范(GB/T16453.0-16453.6-1996)(11)农田排水工程技术规范(SL/T4-1999)(12)道路工程制图标准(GB50162-92)(13)水利水电工程制图标准(SL73-1995)(14)公路桥涵设计通用规范(JT/J021-1989)(1
10、5)农田灌溉水质标准(GB5084-1992)(16)水利建设项目经济评价规范(SL72-91)(17)渠道防渗工程技术规范(L18-1991)水利水电建设工程规程(SL223-1999)水利水电工程测量规范(DLJ202-81、SLJ3-81)水利水电工程施工测量规范(SL52-93)水利水电工程天然建筑材料勘察规程(SDJ17-18)(试行)砌体工程施工及验收规范(GBJ14-66)(修订本)硅酸盐水泥、普通硅酸盐水泥(GB175-92)混凝土拌和用水标准(JGJ63-89)标准水泥(一)普通水泥(二)特种水泥(国家标准局)施工现场临时用电安全技术规范(GBJ232-82)砖石工程施工及验
11、收规范(JBJ203-83)三、工程目标本项目全面响应招标文件的各项要求,工程质量达到合格要求。工程质量:工程质量合格达到合格的要求。若达不到该要求,我公司愿接受总报价的2%的经济处罚。总工期:计划工期6个月,具体开工日期以总监理工程师发布的开工令为准。若达不到要求,本公司愿接受每天500元的罚款,最高限额罚款为合同价格的3%。文明施工:达到文明施工工地标准。安全施工:安全工伤事故频率为2以下。环境保护:达到国家标准,做好环境保护、水土保持。四、现场施工组织1、施工管理机构本工程我们将按项目法组织施工,针对该工程实际情况组织项目部,由项目经理对该工程的施工全面负责,并亲自指挥生产和协调各工种关
12、系,项目副经理负责该工程的材料采购和后勤、财务管理,技术负责人对该工程的技术、质量、资料、经济效益直接领导,确保工程质量达到国土资源部土地开发整理项目验收规程和规划设计方案的要求。本工程在整个施工过程中,我们将严格按照公司ISO9002质量手册、程序文件及工程施工管理手册等文件进行施工管理,项目经理、管理人员、各施工班组各司其职。2、项目经理部主要职责(1)施工组织:我公司将严格按照项目管理法组织施工,抽调经验丰富、责任心强的项目领导和一批专业技术人员组建项目经理部。下设项目经理一人、总工程师一人。设办公室、施工科、财务科、技术科、质检科等职能科室。具体负责施工中的质量管理、施工安排、后勤供应
13、等,真正做到各司其能、各负其责。(2)项目经理职责:选派一名具备较高政治素质、较高组织领导能力、较高理论知识、丰富实践经验保持充沛精力的同志担任项目经理,具有用人决策权、财务决策权、进度计划控制权、技术质量决策权和设备物资采购决策权,其职责为:对工程整体负责、制定规章制度,监督有关人员岗位职责;确定工程总目标,落实完成情况;及时做出项目管理决策,严格合同管理;协调各方关系,确保质量、工期、成本控制和节约;建立完善的信息管理系统等。(3)项目副经理职责:管理好整个工地的施工、为本项目的施工负责人。(4)项目工程师职责:项目工程师负责整个工程的施工技术、质检管理等工作。(5)工程科职责:负责合同管
14、理、施工管理,组织好现场施工协调,做好成本、进度控制。负责该工程段的全部施工任务,合理安排组织施工生产,确保在指定工期内完工。(6)技术科职责:技术科负责图纸会审、技术交底,组织测量定位、机械及人员调配、工程统计各项技术资料编写和整理工作,工程竣工后,负责向监理机构提供一套完整的工程竣工资料。(7)质检科职责:质检科负责每道工序的质量检查,配合监理工程师做好质量把关验收工作。对工程中的各分项工程检查,质检员可执行“质量一票否决”权。(8)财务科职责:财务物资科负责工地的物资材料与机械配件等料物与资金的供应。(9)安全科职责:安全科负责工地人员、机械、料场的安全保护和检查安全生产措施,确保“预防
15、第一、安全第一”方针的落实。(10)办公室职责:办公室负责工地的“四通一平”,并负责协调地方工作、安排好职工生活等日常事务,确保工程按期、按质完成。(11)实验室职责:做好现场所有材料、半成品、构配件,以及砼试块、砂浆试块、钢筋的试验管理,负责本项目的测量施工,以及计量管理。五、施工总体布置及施工准备1、施工准备、施工放样施工准备是为项目施工作好准备。主要是指“三通一平”和施工临时建筑工程的建设。“三通一平”是指通路、通水、通电和场地平整。施工道路通主要依靠现有交通道路。项目区对外交通可通过乡村道路与县级公路相通;项目区内部交通依托现有道路,同时根据施工放样把规划田间道施工前期作为施工临时道路
16、。根据规划设计把沟、路、渠及其交叉建筑物位置由施工放样标示出位置。2、施工总体布置(1)施工总体安排进场后,做好图纸会审完成,即首先做好与监理的交接,主要有现场各水准基点、导线桩等的桩位交接,做好整个项目片区的测量;做好临时设施。然后在前期的施工中以道路路床整治、桥涵、排灌站为工程的重点。另外还要做好桥、涵管等所需预制构配件的进场计划。本工程所需的临时设施布置及临时用地表详见临时用地表。(2)田间道旁排水沟开挖及田间道路基填筑为了尽可能避免土方的二次平整,可把田间道旁排水沟开挖,开挖的土方堆放于田间道上作为田间道的路基。(3)土地平整、管涵、沟槽及排灌站工程土地平整包括废弃塘、坑塘的填筑平整。
17、土地平整以后根据设计填筑厚度进行回填。土地平整计划在管涵、沟槽以及排灌站之后之前进行施工。(4)渠道及其渠系交叉建筑物砌筑大型机械把建筑材料运至项目区后,基本上撤离项目区。斗渠及渠系建筑物砌筑可以进行施工。(5)农沟开挖、生产路铺筑及田间道路路面铺筑排水沟开挖采用机械或人工开挖,田间工程的农渠砌筑同时进行。机电设备安装主要是泵站电机更换、闸门和闸门起闭机的安装、试运转。(6)清理现场、竣工验收3、劳动力准备仔细分析施工图纸和工程预算书,结合我公司相关工程的施工经验,根据进度要求和月、周工程量完成需要,绘制各专业工种劳动力动态曲线。详见附后劳动力计划表。4、施工机械准备(1)沟槽和土地平整机械安
18、排:土方开挖用DH220-反铲挖土机3台。土方运输因为是场内运输,运距1000m左右,配备12t自卸汽车5辆即可。此外、还安排有U型槽施工的专用成型机4台套。(2)砌筑工程主要施工机械安排:砂浆搅拌机1台.(3)砼工程主要施工机械安排:PZS250砼搅拌机3台。平板振动器5台,振动棒5台,人力车10辆,交流电焊机1台,钢筋及木工机械共6台。5、施工机械设备配置原则(1)大型施工机械设备应提前进场进行保养、调试和试运行工作。对于小型施工机械设备,根据工程需要合理配置,提前进场。(2)所有机械设备进场后均按可先规划的位置停放,小型设备则根据需要合理安排,并作一定的储备。(3)检测、测量、计量等仪器
19、、设备应按规定做好校验工作,确保仪器的精确。(4)施工所配备的各类施工机械,其数量、型号,进退场时间应在开工前报请业主及监理审批、同意后,方可进场。详见附表计划投入本标段的主要施工设备表。6、施工物资准备(1)组织编写施工图预算,编制各种材料、半成品及成品采购计划。本工程主要建筑材料为碎石、标准砖、钢筋、水泥、砂、石、木材及水电用材料等。主要构件则有排灌站及桥涵所需的空心板、涵管、U型槽、PE管等。(2)施工用工程材料视施工进展情况计划材料进场时间,并均保证提前进场,所有进场物资按预先场地分类堆放,并做好标识及产品保护工作。(3)对于甲方供材料物资,将根据工程进展的实际情况编制使用计划,经项目
20、、监理工程师审核及批准,同时在管理层中派专人负责安排甲供材料各有关事宜(如收料登记、卸料、保管等),以满足施工需要。(4)施工用常规物资,如搭建临设的材料、办公用具、各类施工工具、测量计量仪器、消防器材等,均提前10天进场。同时应做好测量仪器、计量器具的校验工作。7、施工准备的主要内容序号施工准备工作项目负责单位涉及单位备注1编写标后施工组织设计生产经营科质安科材料设备科公司总工室参加2图纸会审技术科质安科、业主公司总工室参加3机械进场设备科4周转材料进场材料科5大临设施搭设工程负责人材料员6工程预算编制经营科7技术交底技术负责人工长8劳动力组织劳资科9确定构件供应计划生产经营科10材料采购材
21、料科业主8、场地清理施工人员进驻现场后立即开展场地清理工作,严格按照图纸所示及现场实际情况,清理工程征地界范围内阻碍施工的各种构筑物、障碍物以及树杆、树墩、树根等其它杂物,按照建设单位和监理工程师意图积极主动地进行拆迁,为临时工程和主体工程施工创造条件。清理场地范围为施工需要的最小使用范围,同时处理好与当地政府和村民的关系。根据图纸做好网点测量。9、临时工程设施建设(1)施工道路本区所处区域为乡村道路,交通较为便利。因此场外利用这些道路,但在施工中不得使用超载车辆。场内则尽可能利用原田间道路。(2)施工用电由施工单位与当地购电,或在初期用电以自发电解决。由于本工程主要用电为生产基地,其它则在现
22、场自配发电机,故总需用电功率不大,基地内需架设临时输电线路0.30km,另备2台30kw的柴油发电机以供备用。(3)生产、生活用房临时房屋修建原则:就地取材,节约用地,布局合理,减少干扰,方便施工,结构安全,经济实用。(4)生产、生活用水设施本项目部施工用水可将水由当地河渠中抽至工点及驻地附近的水池内,供施工生产用水,生活用水可到附近村庄饮水井取用或自掘饮水井。(5)工地调度指挥中心为了实施动态化现场管理,及时、准确、有效地反映施工现场的实际情况,在附近租用房屋设置调度指挥所,配备通讯设施,与监理工程师、建设单位保持密切联系。(6)工地卫生、保健设施为保证施工人员和现场监理的身体健康,在工地设
23、一个医务室,配备常用的药品和急救设备,以便在人员出现伤病的情况下,及时得到医治,同时加强同附近当地医院或卫生所的联系,必要时得到帮助。(7)预制厂根据工程需要,在当地附近选择一家构件厂,采取合作方式共同生产本工程所需的构配件。若现场没有预制厂、或预制厂条件不好,则由项目经理间在排灌站附近选点,设置一处砼构件预制场。场内就近设置加工场,桥涵拱片、空心板,以及U型构件、各种模板均在加工场加工。(8)工地临时排水设施建造工地生活用房及生产房屋,应选择在雨季期间不受洪水影响的地方,并且地基高出原地面,在房屋四周设置排水沟,同时在施工场地及施工便道两侧(或单侧)设置临时排水系统,以保证工程的正常进行。(
24、9)工地污水和垃圾处理在生活区和施工区域内设垃圾池,将其区域内的粪便、污水、垃圾弃置在垃圾池内并定期喷洒消毒药水,待池满后用密封的垃圾罐车运到监理工程师指定的地点。(10)工地防火、防风、及防洪安全设施工地临建房屋加设缆绳,并采用一些不易下滑重物压顶以防大风天气损坏房屋,危及人员安全,在施工现场采取一切有效的防火与消防措施,配备一定数量的灭火器材,如干粉灭火器、砂桶、铁锹、高压喷水管等,并在施工机械车辆上也配备适当数量的手持灭火器。在施工现场人员居住区、材料堆放区、机械设备存放区周围备足沙袋,以备不测。六、主要施工方法1、施工测量(1)施工测量控制:1)测量控制:针对本工程的特点,现场建立平面
25、及高程控制系统,以便在整个施工期间针对其它工程项目的施工进行测量控制。2)平面控制系统:拟采用导线测量的方法建立平面控制系统,测量仪器采用GST602全站仪、J2-12经纬仪及50m钢尺。用业主提供的控制点点进行控制,设置直线控制桩,控制桩位置应在稳定可靠、便于施工期间保护及使用方便。3)高程控制系统:测量仪器采用DS3型水准仪,根据业主提供的水准,将标高引至各临时水准点上,临时水准点必须坚固稳定,距离不得大于200m且前后通视,临时水准点与设计水准点复测闭合,允许闭合差为12L(L为水准线长度公里数)。(2)测放临时水准点工程施工之前,应根据图纸指定水准系统的已知水准点,引导至施工范围内,设
26、置临时水准点,当施工牵涉到的水准系统不是一个标准时,应同意换算为工程的施工水准系统,据此设立临时水准点。临时水准点设置后,要逐一编号,其精度要求闭合差不得超过规范要求,并标在图纸上。根据需要和设置的牢固程度应定期进行复测。临时水准点的设置要求是:1)应设置在坚硬的固定建筑物、构筑物上,或者设置在不受影响和外界干扰的稳定土层内;2)在野外每400m设置一个水准点;3)两水准点之间能保持通视。(3)平面放线根据工程的起点、终点、导线桩和转折点的设计坐标,计算出这些点与附近控制点或建筑物之间的关系,然后根据这些关系把各个放线点用标桩固定在地面上。为了避免差错,每个点在接到监理的交点后都要进行复核,并
27、将复核结果报于监理。平面放线时,在工程的起点、导线桩、终点和转折点均已打桩核定后,再进行中心线和转角测量。中心线测量时,应每隔2030m打一中心桩,中心桩的间距应统一,以便于统计距离和施工取料。然后根据工程规定需要的宽度用白灰撒出开挖边线。(4)纵断面水准测量纵断面水准测量之前,应先沿工程的施工线路每隔20m的距离设置临时水准点,临时水准点的精度要求闭合差在平坦地区不得超过1mm。以此水准点测出中心各桩位地面的高程,以检验设计图示地面高程和实际地面高程是否相同,并以此来确定沟槽开挖的深度或管道架空的高度。本工程的沟渠、道路的计量均采用断面法。为此,本工程对于沟渠、道路的测量要由专人负责进行,并
28、及时予以签证。放线时要控制好导线桩,以及起点桩和终点桩的监测和保护。(5)复测、定位施工方应根据监理的现场交桩和书面资料,对主要原始基准点(包括导线桩、水准标点)进行认真复测,在交桩后7天内,将结果报甲方认定后,作为永久保护,复测中如发现有超出容许范围的误差,要及时报告甲方复测、纠正,在重新交桩后,施工方应再次按上述程序上报,直至准确无误,甲方认定为止。施工方如在规定时间内未上报复测资料、或应妥为保护的桩点发生丢失、移动、或在引测过程中出现差错而使工程受到损害,施工方均应按照甲方同意的方法负责纠正此种误差,由此而引起的其它损失,亦由施工方负责。(6)竣工测量工程施工结束后,即进行竣工测量,包括
29、平面测量、断面测量、平面控制系统的复核。1)为防止施工过程中控制桩位移引起测量误差,竣工测量前须重新施测。2)根据控制桩施测中心线,并在原施工图断面位置上布桩,定出断面线,测量方法同放样,即,室内计算测放数据,现场用全站仪极坐标法施测,并进行校核。3)根据规范及标书要求,检查路堤顶宽、轴线偏移、坡度情况、沟渠底宽、边坡、高程、中心线,对不合格的进行整修,合格后进行断面测量。4)用两架水准仪测量横断面,按原设计断面位置测量,测点间距用视距仪测量,高差较大的采用经纬仪测视距,并测堤身、河道纵断面图,通过内业计算绘图,采用设计图纸比例以便比较工程实现设计意图的程度。5)地形图的测绘,因工程施工精度在
30、规范标准以内,用原设计图可以作为竣工图,但对有变化及修改设计的部份需另行增测补充。6)所有测量、计算、绘图资料要项目齐全,数据正确,图表清晰,符合质量要求。2、干渠工程施工农沟:测量放样土方开挖修整砼边沟衬砌;新修(整修)坑塘:测量放样土方开挖M7.5浆砌石护坡;2.1.1测量放样根据设计图纸提供的沟槽平面位置,采用全站仪放出排水农沟、渠道的中心线,并钉木桩,再根据中心线确定沟槽的边线,用石灰划线标示。2.1.2土方开挖根据设计的沟槽尺寸,农沟采用人工进行开挖,新修(整修)坑塘采用挖掘机开挖,开挖时根据设计的沟槽断面形状,制作与断面形状相同的梯形板,随时进行开挖边坡检查,确保达到开挖尺寸。在挖
31、到沟底时,在沟底补钉临时桩以便控制标高,防止多挖而破坏自然土层。2.1.3浆砌石工程、施工方法及工艺流程 块石采用人工抬运,人工砌筑。砌筑砂浆从拌和场由机械拌和,自卸汽车(翻斗)运至作业区,人工挑抬至作业面。砌筑前要放样立标尺,拉线砌筑,浆砌石料保护干净,湿润,砂浆按设计要求拌制,随拌随用。采用铺浆法砌筑,自下而上、逐层进行,均匀座浆,随铺随砌。沉降缝、伸缩缝平整、垂直。浆砌石施工工艺流程为:建基面处理砌浆拌和运至现场铺底浆选放块石灌砂浆及插捣密实勾缝养护。、原材料技术要求块石:块石选用石质密实坚固、强度高、耐风化、自由面较为平整且没有明显层次纹痕的石料。砌石所用块石应以使用大、中块石为主。大
32、块石:石块的上下两面大致平行、平整,无尖角薄边,块厚一般不小于20厘米。中块石:单块重应大于25公斤,中部厚度一般不小于15厘米。小块石:其用量不得超过该处砌石用量的10%。、砌石施工护坡砌筑需在已削好或回填夯实的建基面上进行,并严格按照施工测量放线的要求砌筑,砌筑面保持湿润。护坡浆砌块石的施工要领是:“平、稳、满、紧”四个字。平坡面要大致砌平;稳石料大面要向下座稳避免晃动;满胶结材料砂浆要填满捣实;紧石块间缝隙要用小石头及砂浆嵌紧。砂浆的配合比通过试验确定后,用磅计量拌和,砂、水泥、水误差与砼相同。砌筑块石砂浆应拌和均匀,稠度以用手能将砂浆捏成小团,松手后既不松散、又不由灰铲上流下为度。砂浆
33、应随拌随用,保质适宜的稠度,一般宜在34小时内内使用完毕,气温超过30时,宜在23小时内使用完毕,在运输过程和在贮存器中发生离析、泌水的砂浆,砌筑前应重新拌和,已凝结的砂浆不得使用。砌体所用块石应质地坚硬,无风化剥落和裂纹,块石每块重量不宜小于35kg,砌筑前应将块石的表面泥垢洗刷干净,洒水湿润,以免影响砂浆强度。砌体应采用铺浆法砌筑,一般先铺浆(座浆),后安放块石,砂浆稠度35cm,并根据气候条件适当调整,砌体灰缝厚度宜23cm,砂浆应饱满,要选好角石及角石的位置,角石砌好后,把样线挂在角石上,面石可选用长短不等的块石,便于同腹石交错搭接。砌面石要试放修凿,铺浆,将石翻回座浆,并使灰浆挤紧。
34、腹石须大面朝下放稳,尽量使石块间的缝隙最小,再用砂浆填满空隙的1/3 1/2,并放入合适的石块嵌实,用扁铁插捣密实,不得采用灌浆法砌筑。砌体灰缝相互错开,避免形成通缝,坡面砌石要丁砌,或丁顺砌相间,并力求整个坡面同时上升。安排砌石进度时,最好是连续不断地逐层砌筑上去,否则,在砂浆或砼终凝前应将砌体表面清理干净,以免时间过长清理困难。对停砌已久的砌体,表面要作特殊处理后(如凿毛、清理松动块石,冲洗等),才能继续砌筑。坡面砌石层面尽量砌成微向上游倾斜的坡面,即迎水面比背水面略低。分段砌筑和高度不易过大,一般控制在11.5cm以下,段面相接除设计有施工缝外,以斜面为好。坡面在砌筑过程中应及时作好防暑
35、、防冻、防雨、防冲等工作,经常收听、收看天气预报,对“四防”要有充分的思想准备和物资准备。新砌体的防震、保温、保湿等养护工作可参照砼的要求办理,养护期一般不少于一周。、浆砌石施工保证措施砌筑所用块石厚度不小于20cm ,每块重不应小于30kg, 砂料径为0.155mm,细度模数为2.53.0。砌筑所用砂浆需经过试验确定,配料拌和时多种材料称量误差应符合规定:水泥为2%,砂为3% ,水外加剂为1%。砂浆机械拌和时间不少于23min。局部少量的人工拌和, 至少干拌三遍,再湿拌至色泽均匀,方可使用。砂浆应随拌随用,其允许间歇时间不超过规范要求。发生离析、析水的砂浆,砌筑前应重新拌和。初凝的砂浆不得使
36、用。砌筑前,应在砌体外将石料上的泥垢冲洗干净 ,砌筑时保持块石表面湿润。采用铺浆法砌筑,砌第一皮石块应座浆,且大面向下。砌石体转角处和交接处应用时砌筑,对不能同时砌筑的面,必须留置临时间断处,并应砌成斜槎。应分皮卧砌,并上下错缝,内外搭砌,不得采用外面侧立砌,中间填心的砌法。灰缝应为23cm,砂浆应饱满,石块间较大的空隙应先填塞砂浆,后用碎块或片石嵌实,不得先摆碎石块后填砂浆或干填碎石块的砌筑方法,石块间不应相互接触。砌体外露面,应平整美观,外露面上的砌缝应预留约4cm深的空隙,以备勾缝处理。上下层砌石应错缝砌筑。墙体砌筑时必须设置拉结石。 拉结石应均匀分布相互错开,一般每0.7m2墙面至少应
37、设置一块,且同皮内的中距不应大于2m。拉结石的长度,若其墙厚等于或小于 40cm时,应等于墙厚,若其墙厚大于40cm时,可用两块拉结石由外搭接,搭接长度不小于15cm,且其中一块长度不应小于墙厚的2/3 。每砌34皮为一个分层高度,应找平一次,块石砌体每日砌筑高度不应超过1.2m。砌筑因故停顿, 砂浆已超过初凝时间,应待砂浆强度达到2.5MPa后才可继续施工,在继续砌筑前,应将原砌体表面的浮渣清除,砌筑应避免振动下层砌体。水泥砂浆砌体在砌筑后1218h之间应及时养护,养护采取覆盖洒水的办法,养护时间不少于14天。2.1.4混凝土工程施工、原材料技术要求水泥:本工程施工必须使用具有产品质量合格证
38、的普通硅酸盐水泥。同时有国家认证质资的试验部门出具的试验合格报告单,现场应做试块进行强度试验。水泥运至工地后应妥善保管,严防水泥受潮变质、失效。严禁使用次品和过期失效水泥。碎石:选用强度高、比重大、颗粒密实坚固的碎石。严禁使用沉积岩、片麻岩及风化岩类碎石。碎石在堆放时,一定要按碎石大小级别分别堆放。严禁使用河卵石代替碎石。河砂:河砂必须使用中粗砂,砂子含杂量控制在0.5%以内,使用前要过筛。除用于勾缝外,不得使用“面砂”。水:凡适合饮用的地下水和洁净的地表水,均可作为工程施工用水。未经处理的工业污水和沼泽水,不得使用。、混凝土的拌和本项目工程混凝土应使用PO.32.5MPa或PO.42.5MP
39、a普通硅酸盐水泥,骨料二级配。施工时严格控制水灰比、混凝土配合比和坍落度。混凝土宜采用机械拌合,拌合时间从投料完毕算起不得少于2.5分钟;人工拌合时,先将砂和水泥拌和均匀,再和碎石一起干拌三遍,然后适度加水拌和四遍,达到稠度和色泽均匀。拌和好的混凝土要及时浇筑,以免放置时间过长而凝固。、混凝土运输为保证砼浇筑质量,要尽量缩短砼运输的时间,防止砼入仓前产生初疑。本工程砼水平运输采用人力斗车运送熟料至现场,然后用铁皮制作的溜槽下料入仓。、混凝土的浇筑混凝土入仓前,应测试入仓温度。一般控制温度范围:板为525,墙体为515。本工程为冬季施工,当外界气温低于-5时,应停止浇筑,否则要采取保温防冻措施,
40、方能施工。基础的标高、尺寸、承载能力等达到设计要求时,方可进行混凝土浇筑。凝土应随拌随运随用。混凝土因故发生分离、漏浆、严重浸水和坍落度降低等问题时,应在浇筑地点重新拌和。若混凝土初凝应按废料处理。、混凝土的收面现场混凝土浇筑完后,应及时收面。收面后混凝土表面达到应密实、平整、光滑。、防冻措施当冬季施工气温较低时,混凝土拌和时应适当掺入防冻剂, 施工中氯盐等的掺配量控制在2%以内。、混凝土养护混凝土浇筑完后,养护时间一般不少于15天。、混凝土试样制做对各种等级的混凝土须定期现场制做混凝土试样,以检查混凝土28天龄期的强度。、模板工程施工 模板施工的工艺流程为:选料制作测量放线设控制点清洗干净安
41、装校核涂刷保护涂料砼浇筑后按设计规定的时限拆除。模板及其支撑件的材料选购应保证模板结构有足够的强度和刚度,能承受砼浇筑和振捣的侧向压力和振动力,防止产生移动,确保混凝土结构外形尺寸准确,并应有足够的密封性,以避免漏浆。本工程中优先选用厚度不小于3mm的钢模,当选用木模时,木材的质量应达到级以上的材质标准,模板表面应尽可能光滑,不允许有凹坑、皱折,无污物。模板的制作需满足施工图纸要求的建筑物结构外形,其制作允许偏差不超过DL/T5110-2000第7章表7.0.1条的有关规定。模板的安装应按施工图纸进行测量放线,且应设置必要的控制点,以便检查校正。安装时,应设置足够的临时固定设施,以防变形和倾覆
42、。模板安装的允许偏差应遵守GB50204-2002第4.2.7条规定。模板在每次使用前应清洗干净,并涂刷保护涂料。模板的拆除需符合施工图纸的规定,还应遵守下列规定:不承重侧面模板的拆除,应在砼强度达到其表面及棱角不因拆模而损伤时方可拆除 ;在墩、墙和柱部位其强度不低于3.5mpa时,方可拆除。3、田间道、生产路施工工程(1)施工工艺测量放线推土机推土或原路基修整人工场地平整泥结碎石路面生产路回填及夯实。(2)推土机推土场地清理:主要清除工程区内树木、树桩树根、杂草、垃圾以及监理工程师认为的其它有碍物。含细根须、植物、覆盖草等的表层有机质土壤要及时开挖运至监理指定地点。场地清理及表土清除都采用推
43、土机推土,推距4080m。推平采用推土机将高处土方就近推至低处,使场地平整。(3)人工场地平整推土机推平后,辅以人工整平,以达到设计要求的平整度。(4)田间道路工程1)材料石料:采用轧制的碎石或天然碎石。石料等级不低于规范要求,扁平细长颗粒不超过20%,近似正方形有棱为好,不能含有其它杂物。2)粘土粘土的塑性指数一般大于12,粘土中不得含腐殖质或其它杂物。粘土用量一般不超过碎石干重的15%。3)泥结碎石路面a、路基要求:按路堤施工线进行施工,若在施工开挖中偏离指定开挖线,应重新修整。将开挖路槽的土方弃至两侧并进行碾压处理。应防止雨水侵蚀地基土壤。使机械开挖路槽土方时,实际施工的沟槽适当留有修整
44、余量,再用人工修整。需先挖好路槽,做好路基。路槽土质为粘性土。路基中不能含有草皮、树根、杂草以地面上的淤泥等物,路基土湿度不得超过20%,路基土要求压或夯实,新填路基每层回填碾压厚度为200mm,路中间要比两边略高一些,以便在突遇大雨后,可及时排干渍水。回填时回填土干容重15kN/m3,路基横坡同路面,施工中注意不能让路基积水。原有路堤在修弯取直施工时,对需要修弯的地段采用挖土机开挖后,由人工修坡取直。对原有弯道则应开挖成台阶状,填土分层回填碾压夯实。回填时对原有基层应做好清基,接口修成牙口。B、泥结碎石面层:泥结碎石面层为8cm,碎石粒径为24cm,等级不低于3级,粘土塑性指数1220,用土
45、量不超过碎石的15%(按重量计)。在压实的中基上按松散铺厚度(压实厚度1.2倍)摊铺碎石,要求碎石大小颗粒均匀分布,厚度一致。碎石铺好后,用1012t压路机碾压34遍,直至石料无松动为止,碾速宜慢,2530m/分钟。泥结碎石面层施工方法用拌和法、碎石摊铺后,将规定的用量土,均匀地摊铺在碎石层顶上。然后拌和,拌和一遍后,随拌随洒水,一般翻拌34遍,以粘土成浆与碎石粘结在一起为止,然后用平地机械或铁锹等工具浆路面整平,再用12t压路机洒水碾压,使泥浆上冒,表层石缝中有一层泥浆即停止碾压。过几小时后,现用15t压路机进行收浆碾压1遍后中撒嵌缝石屑,再碾压2遍。压实后的土体取样试验频次每200m3、厚30cm,取样一次或由监理根据工程实际确定试验频率。C、石屑层和路肩:本工程的田间路磨耗层厚度2cm,松铺厚度为压实厚度的1.31.4倍,粒径为厚度的0.550.75倍。将磨耗层石料与20%30%的粘土先干拌2遍,将拌和好的混合料摊铺在路面上,用1012t压路机碾压23遍。同时做好路肩的培垫和整理。路面横向坡比为中间向两边3%。磨耗层洒水湿润后,将粒径25mm的粗砂均匀铺上一层即可。由于本工程的田间道要作为施工道路,所以田间路磨耗层计划安排于工程的尾期完成。4、排水工程在施工期间,排水是一项不可忽视的工作,计划在项目区最终开挖边线以外,按标准开挖排水沟,
