建筑学毕业设计指导书邻里中心.doc

建筑学毕业设计指导书邻里中心

10
2020年4月19日
文档仅供参考，不当之处，请联系改正。

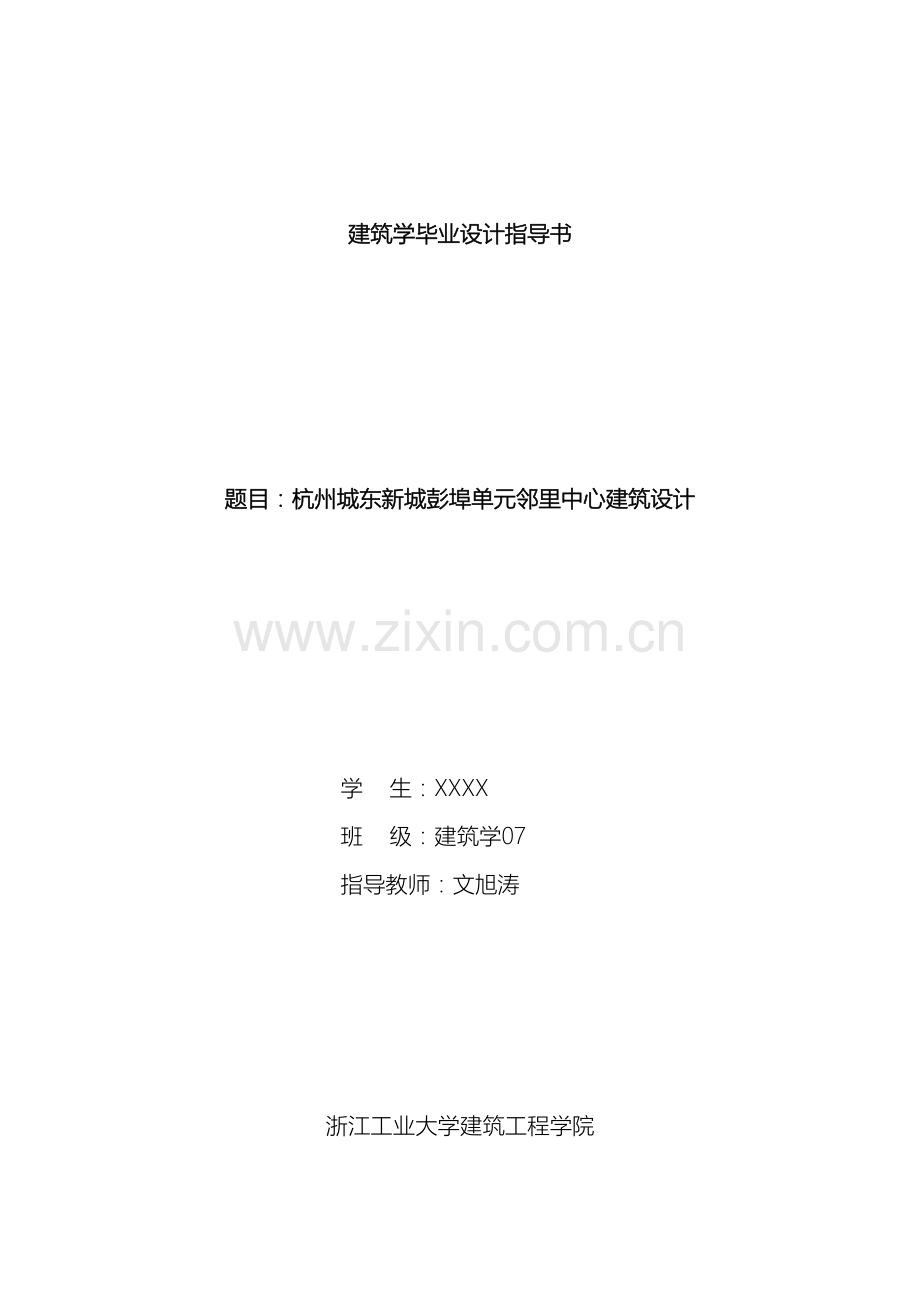

建筑学毕业设计指导书

题目：杭州城东新城彭埠单元邻里中心建筑设计

学 生：XXXX
班 级：建筑学07
指导教师：文旭涛

浙江工业大学建筑工程学院
1月

杭州城东新城邻里中心建筑设计
毕业设计指导书

一、教学目的：
1、 学会调查研究和分析问题
经过本课程的学习，让同学掌握一种基本的科学研究方法和对特定建筑进行设计实施的工作方式，并掌握从总体到局部的设计所应进行的程序和各阶段设计的特征的基本能力。经过对设计前期文件的分析与研究，了解场地的自然、社会、历史文化背景及城市现状与规划要求，要求同学去探索在既定和特定条件前提下，如何掌握一种从普遍中发现特殊的设计能力。掌握一种对工程设计所应具备的调研、分析、比较、规划设计的全过程的综合能力。
2、掌握建筑（规划）设计的基本内容和语言表示
设计绘图不是建筑设计最后的目的，它只是某个调研项目和设计语言的工具。课程设置并不是为同学准备了一套固定套路和现成的方法。相反，同学在调研观察和分析设计的过程中将获得她们自己的文本和视觉的表示语言。经过进一步理解场地设计的知识及掌握场地设计的能力，学习及掌握有关法律、法规、标准的基本内容，初步掌握协调建筑、结构、设备及经济的多方面要求及相互关系。课程之后，她们将根据一些基本的实验过程掌握对项目设计问题的理解，具有在其研究设计过程中运用这些文本、视觉乃至口头表示语言的能力。
二、设计任务书要求：
1、项目概况
本项目位于杭州东站枢纽地区——城东新城，杭州东站枢纽是全国新建的九个省会城市巨型枢纽火车站中的“收官之作”，集客运专线、城际铁路、磁浮交通、干线铁路、地铁、客运、公交、运河水等多种交通形式和配套服务设施于一体。在建设东站枢纽的同时，根据市委市政府的战略部署，对东站周比地区9.3平方公里进行大规模改造和开发建设，建设东西广场和疏解通道，优化路网交通，完善基础设施，建设安置房（300万方），强化现代服务业功能，形成以现代综合交通枢纽为依托，集现代生产服务业、旅游集散和居住功能为一体的城东新城。
本项目位于杭州东站枢纽地区彭埠单元，西临创新路，东临元宝塘公园，北临C2-29地块，南邻规划支路。
项目为彭埠地区的配套公建设施，与周边的小区公园、中小学、幼儿园形成邻里中心，服务彭埠单元南部地区。
2、设计基本条件和数据
本项目地上建筑面积约2 平方米（不含架空层及其它不计入容积率的面积），内安排社区卫生服务中心1处，建筑面积约为3500平方米，农贸市场约2500平方米；文体活动中心及居住区管理和服务用房约17000平方米。
用地面积：8850平米；建筑密度≦40%；容积率≦2.5；建筑限高50米；绿地率≧20%；停车位≧220辆。
3、方案设计要求
项目要求建成后成为城东新城彭埠单元具有导向性、标志性的配套服务公建。项目定位为绿色、环保、节能的现代化配套公建。设计理念具有超前性、前瞻性。建筑形象要与周边建筑和谐，符合东部地区特色，具现代感、开放、亲和气质，具建筑自身性格，室内往外看应具宽阔的视角。
4、方案设计成果要求
1）设计说明书：设计背景、设计构思、设计分析、设计指标等。
2）设计图纸：（1）、总平面图；（2）、各主要层平面图；（3）、主要立面 2-3个；（4）、剖面2个；（5）、重要节点设计；（6）、透视图若干
3）模型：（要求制作精致，材料和颜色不限），尺寸不得小于80X80CM（包括基地环境和建筑体本身）。
三、最终成果要求
1、毕业设计任务书（详见二）
2、毕业设计开题报告
3、外文翻译
4、文献综述
5、毕业实习报告
6、设计图纸（展板一套，不少于3张）、A3图册文本2本
7、毕业设计成果模型（要求制作精致，材料和颜色不限），尺寸不得小于80X80CM（包括基地环境和建筑体本身）。
8、电子文件光盘（内含A3文本和展板内容）、PPT演示文稿
9、毕业设计各种文件表格
四、前期准备的基本内容要求
1、毕业设计开题报告的基本内容要求：
(1)设计选题背景、意义介绍；(2)国内外针对毕业所选题题目的设计趋势、研究现状、前沿的简介；(3)设计或研究的基本内容和拟解决的主要问题；(4)设计对解决涉及或理论问题所采用的方法；(5)设计可能的创新之处；(6)工作展开的步骤与进度计划；(7)主要参考文献。（开题报告的字数不得少于3000字）
2、毕业设计文献综述的基本内容要求
(1)前言
前言主要是说明写作的目的，简要介绍所设计建筑的基本功能类型、拟采用的建筑形式及结构类型。介绍所查阅文献的主要范围以及主要的结论。
(2)与建筑功能类型相应或面临问题类似的国内外的设计趋势、研究现状、前沿的论述
① 关于建筑功能的布局论述（按不同文献中的论述罗列）
② 关于建筑形式的论述（按不同文献中的论述罗列）
③ 关于解决设计中的场地、气候、节能、结构、文化等建筑设计问题处理思路相关的各类内容的分项、分类论述。
(3)评价
经过对所选题目相关的上述国内外现状的分析，给出自己的评价，指出能够借鉴或不足之处，在论文或设计方案中能够借鉴或提高国内外现状中的内容。
(4)结论
将全文主题进行扼要总结，就论文或所设计建筑相关的内容提出自己的设计思路。
(5)参考文献
参考文献指所阅读过的书籍和文章，以书籍为主。参考文献的编排应条目清楚，顺序列出。
3、毕业实习基本要求
毕业实习由指导教师指导，实习地点原则上在杭州市范围内，时间不超过5天，实习经费从学生毕业设计（论文）经费中开支。实习结束后写毕业实习报告。
毕业实习在 1月25日至 3月15日结束，在这期间，学生必须完成的内容：①毕业实习报告②外文翻译③开题报告④文献综述
上述4份材料在4月1日前交指导教师。
毕业实习报告的基本内容包括：
1、实习的时间与地点；
2、实习或调查对象（至少5个建筑）简介：(1)建筑物的建筑功能、形式、流派；(2)建筑物的环境特征（照片）；(3)建筑物的功能分区及布局特点；(4)建筑物的结构类型及选型；
3、建筑描述：(1)建筑场地总平面设计，包括交通、景观、活动场地与人、车的动态和静态交通组织；(2)建筑物的功能分区及布局特点（附手绘平面图）(3)建筑空间与室内外环境艺术设计（附照片）(4)建筑设计特色或独到之处；(5)建筑结构、构造、材料等技术与艺术的结合的处理方式。
4、感悟、评价与借鉴：旁征博引，对调研对象运用所学的建筑设计理论进行评价，提出批判、感想。
实习报告要求:不少于3000字（文字部分），并附较丰富的手绘、建筑物照片等加以说明，总篇幅不少于12页（A4）。
4、外文翻译的基本要求
（1）外文翻译的原文尽可能与所做课题紧密联系，避免翻译资料选取的随意性。
（2）由于外文学术论文一般篇幅较大，学生可在教师指导下截取论文的部分核心内容进行翻译，要求翻译的原文内容大于15,000字符，翻译后的中文大于3000字。如1篇外文文献不能达到字数要求的，可选择翻译多篇文献。
（3）外文原文要求以原始形式递交，原则上不得自行重新编辑。
（4）外文翻译明显语句不通，态度存在问题的毕业设计（论文），不得参加答辩。
五、毕业设计过程指导要求
(1)文献综述
文献综述指导包括文献收集的范围（参考书、能够利用的电子资源），方法以及文献综述的撰写方法。
(2)任务书或项目分析
项目分析：项目背景分析和从项目任务书出发的建筑设计理念。
场地分析：从地域建筑、可持续建筑的高度，从城市、环境、功能技术、文化和自然背景情况等层面，分析场地布局的场地分区、实体布局、交通安排、绿地配置等方面。
(3)提出设计概念方法的指导
从场地和项目的特点和要求出发结合任务书，从建筑和城市环境契合，建筑地域、文化背景，以及节能环保等技术层面引导学生产生创新性的设计概念。
(4)场地总平面规划设计
用地功能布局、道路交通系统、广场与停车场、绿地系统、景园和开放空间系统、竖向设计、安全、环保与卫生、消防。
(5)建筑方案设计，包括建筑功能与形式的、技术与艺术结合的平、立、剖面图的设计，包括环境艺术设施配置。
(6)建筑技术设计：建筑结构形式、材料确定、节能环保措施以及特殊功能的技术设计，如会议厅视线设计等。
(7)建筑设计表示，包括各类图纸绘制、设计说明、文本制作等等。
六、毕业设计的进程安排
　对学生设计的过程考核按上述进程及相关的要求进行，每个时间段内的进程由指导教师掌握。
内容
时间
文献综述外文翻译
1周
毕业实习
1周
建筑设计一草
5周
建筑设计二草
4周
建筑设计三草
3周
整理设计资料和图纸
1周
教师评阅及答辩准备
1周
合计
16周

七、毕业答辩及成绩评定
1、毕业答辩采用口头答辩和投影展示方式进行，要求学生介绍整个课程设计的过程和图纸内容，回答答辩委员对设计所提出的有关问题。
2、用Power-point演示文稿讲解设计，要求时间控制在15分钟以内，思路清晰、语言流畅、回答准确。
3、成果模型成绩占总成绩的30%，设计图纸成绩占70%。
4、设计图纸评分办法将按照她在以下几个方面的成绩而定：
指导教师（40%）、评阅教师（20%）、答辩（40%）
