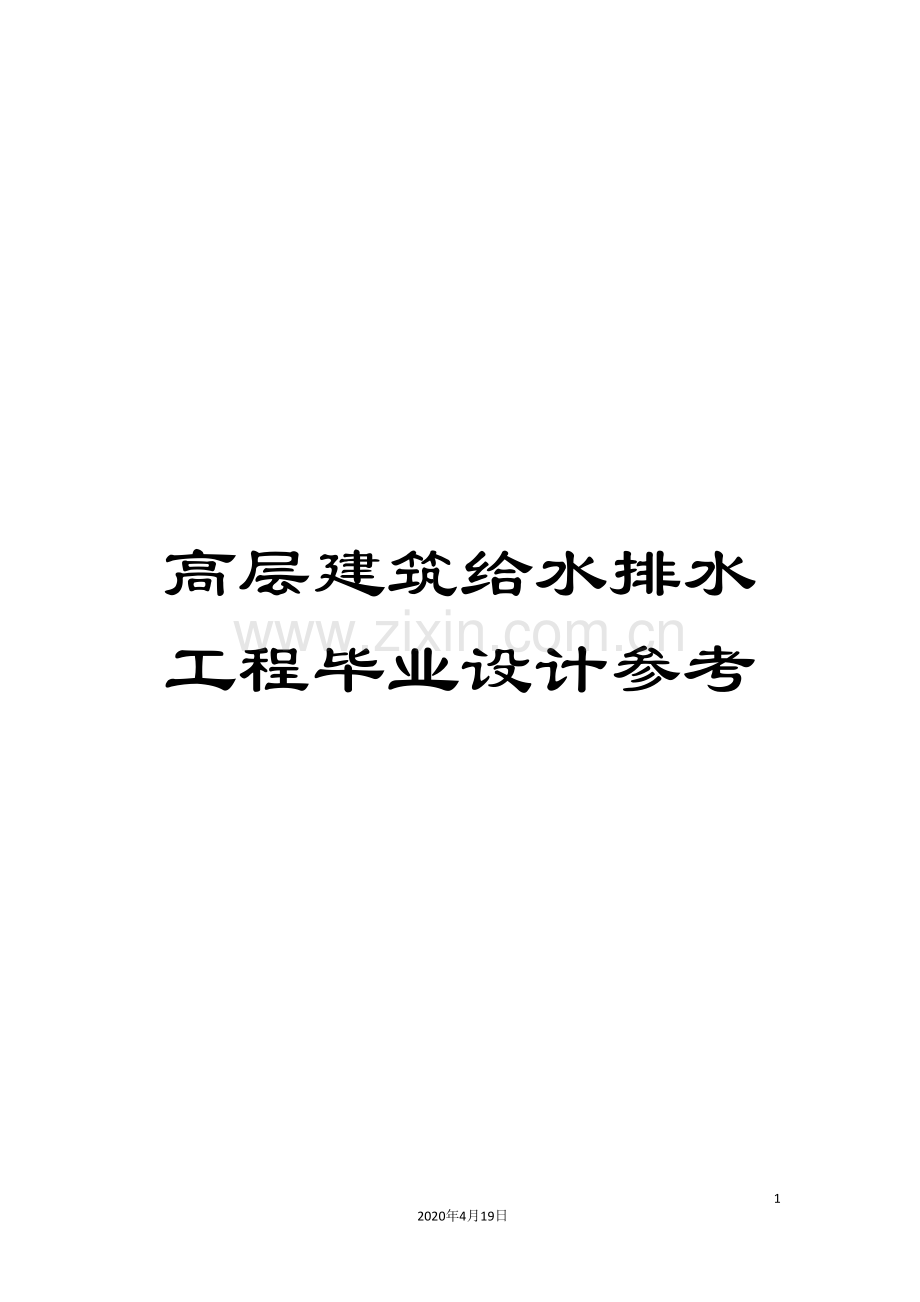

高层建筑给水排水工程毕业设计参考.doc_第1页
第1页 / 共19页

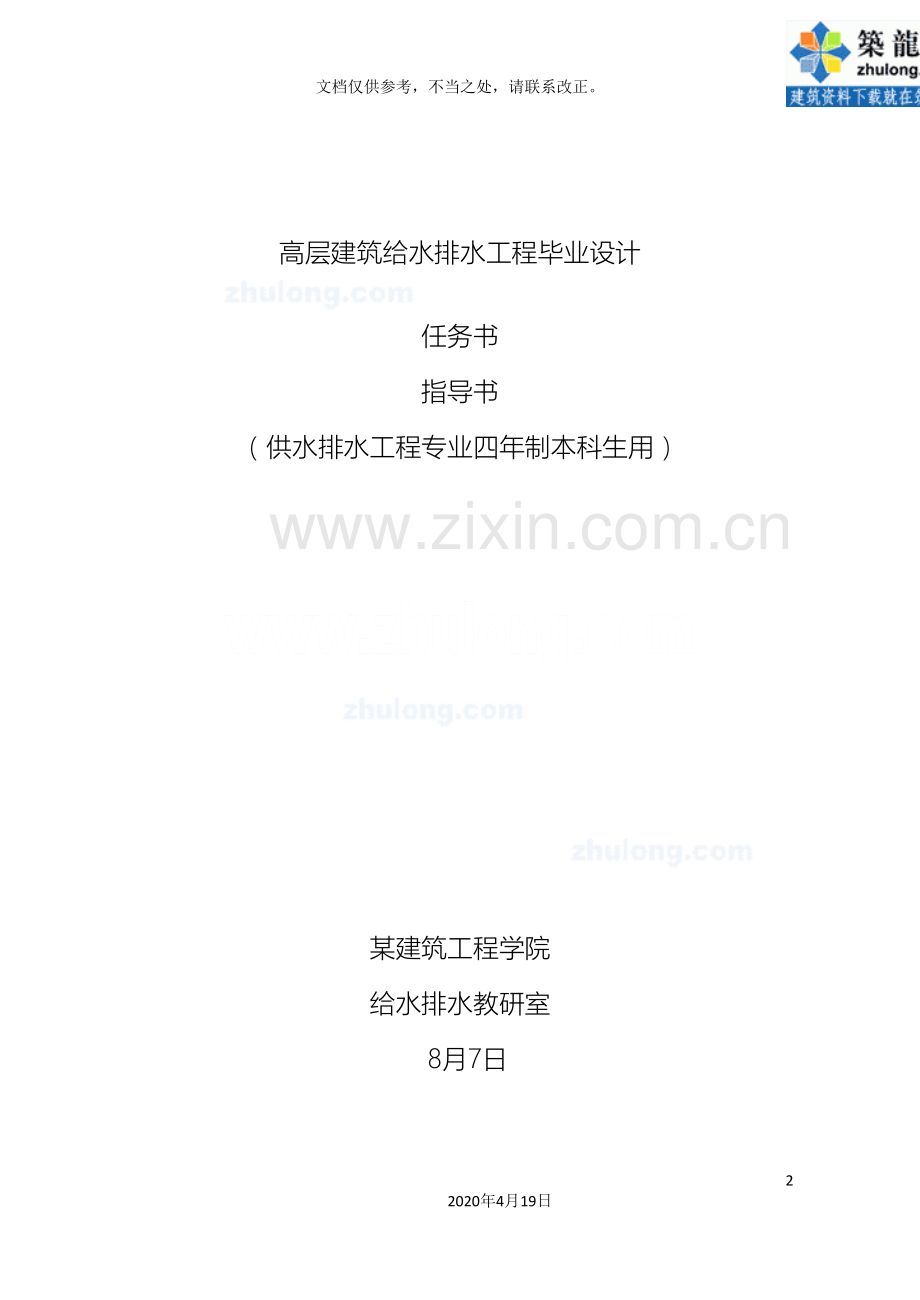

高层建筑给水排水工程毕业设计参考.doc_第2页
第2页 / 共19页
高层建筑给水排水工程毕业设计参考.doc_第3页
第3页 / 共19页
高层建筑给水排水工程毕业设计参考.doc_第4页
第4页 / 共19页
高层建筑给水排水工程毕业设计参考.doc_第5页
第5页 / 共19页
点击查看更多>>
资源描述

1、高层建筑给水排水工程毕业设计参考192020年4月19日文档仅供参考,不当之处,请联系改正。高层建筑给水排水工程毕业设计任务书指导书(供水排水工程专业四年制本科生用)某建筑工程学院给水排水教研室 8月7日目 录第一部分 高层建筑给水排水工程毕业设计任务书一、 设计题目二、 设计任务与内容三、 基本要求四、 设计原始资料五、 设计日期 第二部 高层建筑给水排水工程毕业设计指导书一、 毕业设计目的二、 毕业设计范围三、 毕业设计步骤及各项内容具体要求四、 进度安排五、 主要参考文献第一部分高层建筑给水排水工程毕业设计任务书班 级 学 生 指导教师 一、设计题目(建筑名称) 。二、设计任务与内容1、

2、建筑内部给水、热水供应系统设计;2、建筑内部排水系统设计(含污、废水排除、雨水排除);3、建筑内部消防系统设计(含液体消防,某些建筑有气体消防);4、建筑外部给水、排水、消防系统设计;5、特殊需要水处理设计,如水质软化、饮水制备、污水处理站,回用水处理等;6、附属的辅助建筑及设施的设计,如洗衣房,游泳池、桑拿浴室、喷泉水景等;7、工程概予算及成本分析。以上14项,7项为必做内容,56项按建筑性质、等级、功能特点等根据有无取舍,或由教师指定或学生自选做为专题内容进行设计。三、基本要求学生应在教师指导下,按时独立完成所规定的内容和工作量,同时必须满足以下几项要求:1、经过阅读中外文文献,调查研究与

3、收集有关资料,拟定设计方案,(并应注意做好建筑、结构、供热通风空调工程,建筑电气等专业间协调),再经综合技术经济分析,选择合理的设计方案。2、毕业设计说明书,应包括建筑给水排水工程设计的主要原始资料、方案比较以及各系统的设备选型分析,说明,参数选择,工艺设计计算与有关简图等,要求内容系统完整,计算正确,论述简洁明了,文理通顺,书写工整,装订整齐。说明书一般应在90页左右(约5万字),应包括目录、前言、正文、小结及参考文献等,并需要将设计摘要译成外文(200词左右)。3、毕业设计图纸应能较准确地表示设计意图,图面力求布局合理、紧凑、正确清晰,符合制图标准,专业规范及有关规定,用工程字注文。图纸不

4、少于 张(按1号图纸),至少应包括 张以上墨线底图,其中 张图纸基本达到施工图深度。4、必须用计算机进行较复杂计算问题的计算,如自动喷水灭火系统,卤代烷火系统、热水管网的计算等。提倡学生自己动手编制计算机程序解决毕业设计中某些问题。(若计算程序条件暂不具备,可采用其它资料进行计算机训练。如进行城市给水管网或排水管网用计算机做水力计算)。5、设计专题,应紧密结合所给高层建筑设计题目,由学生自选或老师指定进行。力求切合实际,有一定深度。注:对高层建筑给水排水工程设计,为求其设计完整性,按图纸量多少,一个题目可由12人完成,当图纸由2人完成时,每人的说明书必须是全部设计内容。四、设计原始资料(一)图

5、纸资料1、建筑所在街区总平面图1:500(含邻近建筑、道路,城市给水、排水管线位置,消火栓位置,等高线等)。2、建筑首层平面图1:100(比例同建筑图以下同)。3、建筑标准层平面图,1:100。4、建筑非标准层平面图1:100。5、地下室平面图(地下一层、二层、三层指有给排水之层)。6、设备层平面图,1:100。7、顶层平面图。1:100。8、初房平面图。1:100。9、必要的剖面图。1:100。10、卫生间大样图。1:100。11、其它(二)文字资料1、建筑所在地区 市。2、建筑性质 。3、结构与基础类型 。4、城市给水管网管径 mm,管顶埋深 m,城市可靠供水压力 Kpa.5、城市排水管网

6、管径 mm,管底埋深 m。6、冰冻线深度 m。7、地下水埋深 m。8、蒸汽压力 Kpa。9、电源、城市可提供一路独立电源。(三)专题有关资料。(四)其它补充资料。五、设计日期 。给水排水教研室主任 签字年 月 日第二部分高层建筑给水排水工程毕业设计指导书一、毕业设计目的毕业设计是在本科生学完教学计划所规定的全部课程后进行的最重要的也是最后一个实践性教学环节。它能够使学生综合运用和深化所学的理论知识,而且较系统地、完整地将所学的专业知识应用于实际、培养学生独立分析与解决实际问题的能力。使其受到工程师的基本训练。它还能使学生,初步掌握专业工程设计的内容、基本要求、计算方法、设计步骤、绘图能力与某些

7、技巧,为毕业后的专业工作奠定必要的基础。毕业设计又是以前各教学环节的继续、深化、总结与检验提高的过程,其效果将直接影响毕业生的质量。二、毕业设计范围高层建筑给水排水工程毕业设计范围包括:建筑内部给水、排水、热水、消防,建筑外部给水、排水、消防及水处理设备的方案选择、技术经济分析、工艺设计计算、施工图设计、工程概算等,还包括自选或指定专题设计内容。三、毕业设计步骤及各项内容具体要求首先要熟悉原始资料,阅读有关规范、规定、参考书籍及资料。然后按如下大致步骤进行。(一)方案选择及确定1、建筑内部的给水、热水、消防系统的给水方式,均应提出两个方案。尽可能的参考近年建设及运行经验,进行技术经济比较后,选

8、择较优的系统方案。并应充分考虑利用城市提供的供水压力,建筑供水分区数、位置,加压方式等需做仔细分析。热水系统的给水方式包括合理的选择并确定热媒种类,加热方式,热水循环范围、循环方式、管路布置型式等。消防系统,应选正确选定水枪、水龙带规格,如设置小喷枪。需同时选定规格。同时,按自动喷水灭火的场所不同选出喷头规格,然后进行消火栓及喷头的布置。消防系统分区及给水方式,在技术经济方面影响很大,需做认真分析讲座。结合国情,力求先进。建筑内部的排水体制,应结合建筑性质,特点选择,污废水的处理程度应符合国家有关规范规定,确定雨水排除方式。2、设备及管线布置、绘制系统图按照已确定的方案及管线布置原则给水热水、

9、消防、排水需同时进行,并做好各专业间的协调。3、给水系统设计计算用水量计算,合理确定用水定额,依据规范并参考建筑所在地区已建建筑情况确定用水定额及小时变化系数,计算最大日用水量,最大时用水量。选择水表,计算水表损失。计算系统总水头损失,计算水箱调节容积,选择水箱规格,计算水箱安装高度。4、消防系统设计计算建筑类别确定。相应的各项消防用水量标准确定,按规范要求进行水力计算。消防水箱贮水量计算(前10分钟用水),同生活调节水量配合选定水箱规格(如合用时),计算水箱安装高度,需注意建筑下面数层支管减压问题,建筑上面数层的消防压力保证措施问题。为设置气压缺或减压泵等需做相应的计算和设备选型,消防水池贮

10、水容积。(10分钟后用水)按火灾延续时间计算,与生活贮水量配合进行水池设计。消火栓系统消防泵的规格、数量确定。配套电机规格确定。自动喷水灭火的喷淋泵规格,数量、配套电机的选择等。5、热水系统设计计算确定热水用水定额时变化系数冷热水计算温度、供水时间。选择热媒,确定加热方式和加热设备(需有比较和论述过程)。热水量、耗热量、热媒耗量计算。热加器容积计算,加热器热交换面积的计算。加热器规格、数量的确定。换热管的规格、数量确定。加热器水头损失计算。其中加热器的类型应充分考虑热媒条件、建筑性质、使用要求及特点等因素合理选定。管网水力计算。包括热媒管网计算,热媒系统循环泵的选择。配水管网计算、循环管网计算

11、,机械循环时循环水泵的选择。锅炉的选择可根据计算之锅炉小时供热量进行。并需考虑一定的富裕量。在有集中供暖锅炉时能够和供暖统一解决。6、排水系统设计计算高层建筑排水水体制确定后,其排水系统可能有双管、三管、单管系统。在接入横支管卫生器具数量较少时,横支管能够不计算而进行查表选定,对立管底部及出户管进行校核,并应注意到水气流现象的约束,对12层污废水采用单位排出。通气系统管径计算致确定后,宜尽量将靠近的结合起来集中伸出屋面。污水集水池容积计算(对不能自流排入城市管网的个别排水点之污废水方),污水抽升泵的选择。雨水计算系统计算,正确选用当地暴雨强度公式及确定重现期。划分屋面浅水区,计算汇水面积。确定

12、浅水能力系数。计算q5、h5。选择雨水斗。遵照规范规定选择确定接管管径,悬吊管、主管出户管及埋地管的管径及相应坡度。7、建筑外部给排水系统设计计算给水引入管的数量、位置已在方案中确定,管径应按(n1)条经过设计流量定。水位位置,尺寸应依建筑周围具体情况,在保持必要的相互距离情况下确定。消火栓和水泵接合器的数量、位置、型式应严格按照规范执行。化粪池的位置应注意保证与建筑和贮水池等之章有规定的距离。化粪池容积计算所选参数要合理。8、专题。(二)绘图内容及要求1、绘制的图纸数量不少于10张。主要是下列图纸:1)建筑总平面图1:5001000;2)首层平面图1:100(比例同建筑图,以下同);3)标准

13、层平面图1:100;4)非标准层平面图1:100;(当各层功能不同且有用水点时,均需绘一张);5)地下室平面图1:100(指地下13层中有给排水之层);6)设备层平面图1:100(有无及数量可能不同,但与给排水有关即绘出);7)顶层平面图1:100;8)裙房平面图1:100(指有关的);9)卫生大样图1:501:30;10)给水系统图:1:100或无比例(以下同);11)排水系统图1:10012)消防系统图1:10013)热水系统图1:10014)水泵房工艺平面及系统图比例自定;15)专题有关图纸;16)设计总说明及图例等。2、总平面图上,应在建筑周围明显地表示出建筑进水管的位置,外部消防管网

14、的位置,消火栓、水泵接合器的位置,贮水池(有时在地下室)等。表示出污水、废水、雨水管线及化粪池位置,管网上的连接窨井。同时应标出邻近建筑及道路名称,本建筑的层数标志符号及必要的字等。3、平面图:应绘出给水、排水、热水、消防系统的水平干管、支管、主管的位置。主管需注管号。消防平面需绘出消火栓、喷头、阀门、水流指示器、减压装置、检查阀门等,需注出管径,喷水支管间距,喷头间距等。设备层平面需绘清楚各类管线相互位置,连接关系,水箱、气压罐、水泵加热设备等位置、必要的阀门、止回阀仪表等。地下室平面。除各类管线外,还需按比例绘出吸水池(或贮水池)位置。生活泵、各类消防泵、污水池、污水泵、热交换器、热水罐、

15、进户管、水表节点,心脏设备间连接管线,必要的闸门、仪表等。顶层平面图。应示出雨水斗的布置,通气管出口,试验消火栓等。4、系统图:给水、排水系统图(能够不按比例)应绘出配水点符号、注出干管、主管、支管管径、坡度、标高,检查口、扫除口、通气管及标高等。消防系统图,除地面标高外、层数等外、需注管径。消火栓标高,水流指示器,阀门,仪表,火警信号阀等。5、专题要求,由教师指定,做到技术设计,尽可能达到施工图深度。(三)设计说明书要求说明书应按下列顺序与内容撰写。1、 说明书的中文和外文摘要。2、 目录3、 概述对设计对象的概况介绍:城市概况、发展远景等。建筑所在街区具体位置的描述。建筑性质、功能(如设立

16、各类房间名称,设备、设施的完善程度描述)。建筑规模的介绍:建筑面积,建筑占地面积,建筑层数(地上、地下),建筑总高度,建筑客房庆位数,职工人数以及建筑设备层层数,位置,室内外标高差等。建筑结构及基础情况。给排水管道现状,市政管网压力,冰冻线地下水位资料等。设计任务(如任务书部分,摘写下来)。设计依据、写出有关的规范、标准、手册的名称、出版日期、出版社名称;予概算定额名称,出版时间等。4、设计及设计内容参照任务及指示书内容及要求编写。对各系统的方案。要进行充分的比较和论述后确定。对各种设备,器材等选择要做说明。对计算中的选择应写出其根据。5、工程概算与成本分析根据高层建筑给排水系统工程量,采用工

17、程概算单价及当地工程予算定额进行编制。包括卫生器具,管材,设备、各种仪表及有关土建工程,成本分析包括单位面积造价等。 6、存在问题与建议四、进度安排毕业设计的第14周。主要完成设计的方案及工艺计算部分。如建筑内部、外部的给排水、消防方案选择。布置定线,设备选型。水力计算及专题设计计算等。之后进行毕业实习。实习后,对方案及工艺计算进行最后的调整校核确定,绘图。时间大致比例如下:1、 方案及工艺设计计算 34周2、 所有平面图绘制 34周3、 所有系统图绘制 34周4、 专题图纸绘制 0.51周5、 整理毕业设计说明书。概算 11.5周6、 准备与参加毕业答辩 1周计算机计算按学校统一安排进行。上

18、述计划可按情况在教师指导下重新安排或调整。设计过程中,方案问题、重要设备选定,计算方法等原则问题,需获得指导教师认可后方可继续进行。五、主要参考文献 1、建筑给排水设计规范GBJ1588 中国计划出版社(1989) 2、高层民用建筑设计防火规范GBJ4582 (试行),群众出版社(1983) 3、自动喷水灭火设计规范GBJ8485 群众出版社(1986) 4、卤代烷1211灭火系统设计规范GTJ11087 (试行),群众出版社(1988)。 5、汽车库设计防火规范GBJ6784(试行)群众出版社(1985) 6、给水排水设计手册(第1、2、10、11分册) 中国建筑工业出版社(1986) 7、全国通用给水排水标准图集S1S2S3 中国建筑标准设计研究所(1989)8、太原工业大学主编室内给水排水工程 (第二版),中国建筑工业出版社(1986)9、郭可志主编高层建筑给水排水 四川科技出版社(1987)10、钱维生高层建筑给水排水工程 同济大学出版社(1989)11、建筑技术通讯给水排水 中国建筑工业出版社12、其它资料。
