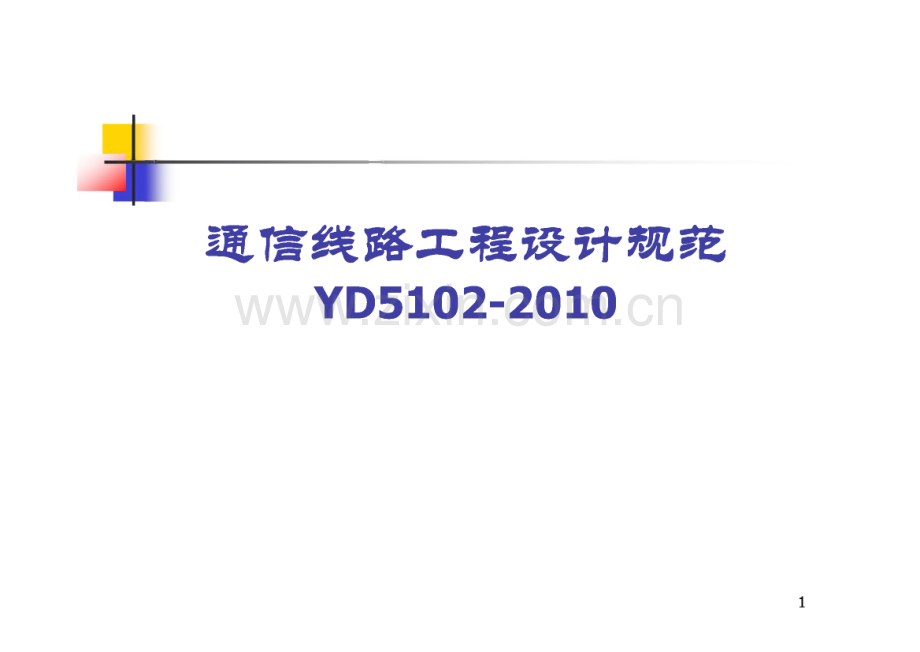

通信线路工程设计规范宣贯.pdf

通信线路工程设计树范YD5102-20101通信铁路工程世计规范 YD5102-2010本规范是根据原信息产业部“关于安排2008年 通信工程建设标准编制计划的通知”（信 部规函2008 132号）要求.在原中华人民共 和国通信行业标准YD 51 02-2005长途通信光缆线路工程设计规范、YD 51 37-2005本地通信线路工程设计规范和YD 5025-2005长途通信光缆塑料管道工程设计规范的 基础上进行修订的本规范主要包括通信线路网、光（电）缆及终 端设备选择、通信线路路由选择、光（电）缆 线路敷设和安装、光（电）缆线路的防护、局 站站址选择与建筑要求和长途光缆线路维护等 内容。2014-5-122通信铁路工程世计规范 YD5102-2010 金管线工程设计(1)YD51 02-201 0通信线路工程设计规范；(2)YD51 4 8-2007架空光(电)通信杆路工程；(3)GB50373-2006通信管道与通道工程设计规范2014-5-123通信铁路工程世计规范 YD5102-2010本规范用黑体字标注的622、6.2.14,6.48、6.5.12第 1 款、6.73、7.2.4,7.4.12,8.3.1 8.3.5条文为强制性条文,必须严格执行。本规范开始实施时间：2010年10月2014-5-124通信铁路工程世计规范 YD5102-2010工总则_ 适用于新血地通信传输系统的线路工程设计,改建、扩建及其他类似线路工程可参照执行 工程设计必须遵守相关法律法规，贯彻国家基 本建设方针政策，合理利用资源，节约建设用 地，重视历史文物、自然环境和景观的保护。除国家法律外，通信线路工程还应符合中华 人民共和国电信条例、通信建设市场管理 办法、国际通信设施建设管理规定、电信建设管理办法、通信工程质量监督 管理规定、通信建设项目招标投标管理暂 行规定等行政规章的要求2014-5-125通信铁路工程世计规范 YD5102-2010新建、扩建和改建光缆、管道、杆路等电信基 础设施时，应贯彻执行工业和信息化部、国务 院国有资产监督管理委员会联合发布的关于 推进电信基础设施共建共享的紧急通知，大 力推进不同电信运营企业间的统筹规划、联合 建设、资源共享。-电信基本建设中涉及国防安全的，应执行原信 息、产业部颁发的电信基本建设贯彻国防要 求技术规定2014-5-126通信铁路工程世计规范 YD5102-2010-工程设计必须保证通信网整体通信质量,技术先进、经济合理、安全可靠。设 计中应当进行多方案比较，努力提高经 济效益，降低工程造价。2014-5-127通信铁路工程世计规范 YD5102-2010 工程设计应与通信发展规划相结合，合理利用 已有网络设施和装备器材。建设方案、技术方 案、设备选型应以网络发展规划为依据，充分 考虑中远期发展。通信发展规划主要强调整个网络规划的整体性 O建设近期和远期的设计年限与业务增长速度、技术发展规划、技术进步因素、经济效益、设备寿命以及运营企业发展规划等因素有关，工程设计中可根据具体情况确定2014-5-128通信铁路工程世计规范 YD5102-2010 工程设计中采用的电信设备应取得工业 和信息化部（含原信息产业部）颁发的 电信设备入网许可证。未取得入网许可 证的设备不得在工程中使用。工程设计中采用的电信设备指符合国家 或相关行业主管部门有关技术标准要求,并形成一定的工业批量生产能力，达 到商用化的材料和设备。经过主管部门 批准的实验性项目除外。2014-5-129通信铁路工程世计规范 YD5102-2010在我国抗震设防烈度7烈度以上（含7烈 度）地区的公用电信网中使用的交换类、传输类、接入类、服务器网关类、移动 基站类、通信电源类等主要电信设备，应取得工业和信息化部（含原信息产业部）电信设备抗地震性能检测合格证，未取 得合格证的不得在工程中使用。2014-5-1210通信铁路工程世计规范 YD5102-2010-在执行本规范与国家标准和规定不一致 时，此以国家标准或规范的相关规定办 理。在特殊情况下执行本规范个别条款有困 难时，设计中应充分阐述理由，并提出 采用相应措施的报告，呈主管部门审批2014-5-1211通信铁路工程世计规范 YD5102-20102术语和符号英文缩写 英文全称中文名称ADSS All Dielectric Self Supporting CPN Customer Premises Network DP Distribution PointFP Flexible PointMDF Main Distribution FrameODF Optical Distribution FrameOPGW Optical Fiber CompositeOverhead Ground Wire PMD Polarization Mode Dispersion SN Service Node全介质自承光缆 用户驻地网 分配点灵活点（电缆）主配线架光纤分配架光纤复合架空地线偏振模色散 业务节点2014-5-1212通信铁路工程殁计规范 YD5102-20103通信线路网核心网讨入咚例蛾 吧网/&望尸 w 通道终点 本地节点 长途节点 长途节点 太口用上通道”力：图3.1.1通信线路网参考模型通信线路传输模型根据YDN 099-1 998光同步传送 网技术体制中我国国内最长标准假想参考通道(H RP)制定。长途节点间最长传输距离为6500km,本 地网中本地节点与长途节点间最长传输距离为150 km,接入网中通道端点与本地节点间的最长传输距离 为50 km.2014-5-1213通信铁路工程世计规范 YD5102-2010-长途线路是连接长途节点与长途节点之 间的通信线路，长途线路网是由连接多 个长途交换节点的长途线路形成的网络,为长途节点提供传输通道。长途传送网一般是指干线传送网，包括 省际干线（一级干线）和省内干线（二 级干线）。2014-5-1214通信铁路工程世计规范 YD5102-2010 本地线路是连接本地节点（业务接点）与本地 节点、本地节点与长途节点之间的通信线路（中继线路）。本地网光缆线路是一个本地（城 域）交换区域内的光缆线路，提供业务节点之 间、业务节点与长途节点之间的光纤通道。-本地传送网从逻辑结构上一般分为三层，即核 心层、汇聚层和接入层。核心层与汇聚层的光 缆可以合用，不建议将接入层用光缆与上层合 用。2014-5-1215通信钱路工程被计规范 YD5102-2010接入线路是连接本地节点（业务接点）与通道终端（用户终端）之间的通信线路。接入网线路是提供业 务节点与用户终端之间的传输通道，包括光缆线路和电缆线路。接入网光缆线路构成见图3.1.4 oV参涔点 T参皆点2014-5-1216通信铁路工程世计规范 YD5102-2010 通信线路网包括以下光缆线路及电缆线路两部 分。光缆线路网是指局站内光缆终端设备到相邻局 站的光缆终端设备之间的光缆径由，由光缆、管道、杆路和光纤连接及分歧设备构成。电缆线路网是指局站内电缆配线架到用户侧终 端设备之间的电缆径由，由主干电缆、配线电 缆和用户引入线以及电缆线路的管道、杆路和 分线设备、交接设备构成。2014-5-1217通信铁路工程殁计规范YD5102-2010光缆线路网的设计应符合以下原则。1,光缆线路网应安全可靠，向下逐步延伸至通信业务最终用 户。2,光缆线路网的容量和路由，在通信发展规划的基础上，综 合考虑远期业务需求和网络技术发展趋势，确定建设规模。3同一路由上的光缆容量应综合考虑，不宜分散设置多条小 芯数光缆。原有多条小芯数光缆时，也不宜再增加新的小芯 数光缆。4干线光缆芯数按远期需求取定，本地网和接入网按中期需 求配置，并留有足够冗余。5.新建光（电）缆线路时，应考虑共建共享的各电信运营企 业的容量需求。2014-5-1218通信铁路工程殁计规范YD5102-2010光缆线路在野外非城镇地段敷设时应以采川管 道或直埋方式为主，其中省内长途光缆线路和 本地光缆线路也可采川架空方式。目前光缆线路建设中，在野外非城镇地段以管道方式敷设的比例已经较大，包括塑料长途管道和普通水泥管道等。因此本规范将管道方式增加为野外地段优选的敷设方式之一。架空光缆是目前应用较多的一种敷设方式，但其固有缺点使之不适合普遍应用于长途干线中。2014-5-1219通信铁路工程世计规范 YD5102-2010光缆线路在城镇地段敷设应以采用管道 方式为主、对不具备管道敷设条件的地 段，可采用简易塑料管道、槽道或其他 适宜的敷设方式。2014-5-1220通信铁路工程殁计规范YD5102-2010-光缆线路在下列情况下可采用局部架空敷设方式。1,只能穿越峡谷、深沟、陡峻山岭等采用管道或直埋 敷设方式不能保证安全的地段。2,地下或地面存在其他设施，施工特别困难、原有设 施业主不允许穿越或赔补费用过高的地段。3因环境保护、文物保护等原因无法采用其他敷设方 式的地段。4.受其他建设规划影响，无法进行长期性建设的地段5.地表下陷、地质环境不稳定的地段。6,管道或直埋方式的建设费用过高，且架空方式不影 响当地景观和自然环境的地段。2014-5-1221通信铁路工程殁计规范YD5102-2010在长距离直埋光缆的局部地段采用架空方式时，可不 改变光缆程式。跨越河流的光缆线路，宜采用桥上管道、槽道或吊挂 敷设方式；无法利用桥梁通过时，其敷设方式应以线 路安全稳固为前提，并结合现场情况按下列原则确定 L河床情况适宜的一般河流可采用定向钻孔或水底光 缆的敷设方式。采用定向钻孔时，根据实际情况可不 改变光缆护层结构。2.遇有河床不稳定，冲淤变化较大，河道内有其他建 设规划，或河床土质不利于施工，无法保障水底光缆 安全时，可采用架空跨越方式。2014-5-1222通信铁路工程殁计规范YD5102-2010-应在分析用户发展数量、地域和时间的基础上，通过 选择不同配线方式、路由、网络拓扑建筑方式等技术 措施，使接入光缆网构成一个调度灵活，纤芯使用率 高、投资节省、便于发展、利于运营维护的网络。接入网光缆线路可参照电缆交接配线方式进行建设，交接区的划分在参照图314的基础上应充分考虑光纤 接入技术的发展。电缆线路网的建设应在不断适应局内交换设备容量的 情况下，根据用户需求范围，按电缆出局方向、电缆 路由或配线区，分期分批地逐步建成。2014-5-1223通信铁路工程世计规范 YD5102-2010 电缆线路网的设计应符合以下原则。L电缆线路网的容量和路由，在通信发展规划 的基础上，考虑满足相应年限的需要，并与已 建和后续工程相结合确定。2.考虑线路网的整体性，积极采用新技术新设 备，满足业务和用户的发展和变动，安全灵活、经济节约。3.城区内优先选择管道敷设方式，并逐步实现 线路网的隐蔽入地，不破坏自然环境和景观。2014-5-1224通信铁路工程世计规范 YD5102-2010I-原有的电缆拆移，仅在确有新增业务需求且无 法通过调剂现有网路解决时才可进行。-同一路由上的电缆容量应综合考虑，不宜分散 设置多条小对数电缆。原有多条小对数电缆时,也不宜再增加新的小对数电缆。-用户主干电缆设计，应在分析用户发展数量、地域和时间的基础上，通过选择不同配线方式、路由、对数、芯线递减点和建筑方式等技术 措施，使主干电缆构成一个调度灵活，芯线使 用率高、投资节省、便于发展、利于运营维护 的网络。2014-5-12 25通信铁路工程世计规范 YD5102-2010电缆线路网的配线方式应以交接配线为主，辅 以直通配线和自由配线，不宜采用复接配线。交接配线宜采用一级交接配线及固定交接区。在局站周围500m范围内的直接服务区，可采 用直通配线或自由配线，其中自由配线方式用 于全色谱全塑电缆的配线线路。对于原有电缆 线路，如不需要过多调整改造时，可维持其原 有的配线方式不变。-主干电缆不宜进行复接。采用交接配线方式的 配线电缆也不宜进行复接。2014-5-1226通信铁路工程世计规范 YD5102-2010设计用户电缆线路网时，各段落的电缆 芯线设计使用率宜符合表3.2.17的规定。表3.2.1 7工程设计电缆芯线使用率电缆敷设段落芯线使用率（）电话交换局交接箱85 9()交接箱不复接的终端配线设备50 7()电话交换局终端配线设备4()6 02014-5-1227通信铁路工程世计规范 YD5102-2010-电缆不宜递减过频。对于下列情况不宜 递减。L扩建困难的地区。2.未来有发展可能，要求线路设备具有 灵活性的。3.管道管孔紧张的地段。分线设备容量可按满足年限内所收容的 用户数的L2-1.5倍配置，结合分线设备 的标称系列选用。2014-5-1228通信铁路工程世计规范 YD5102-2010 交接区的划分应以自然地理条件为主和所收容 的用户数，按照远近期结合，技术经济合理的 原则，结合城市规划的居住小区、街坊划分，也可结合原有交接区或配线区、配线电缆的分 布和路由走向，根据用户的发展合理划分、分 割或合并。交接区划定后应保持稳定。交接区 范围不宜过大，以缩短配线电缆长度。电缆线序的排列和分线设备的编排应由远而近,由小到大编排。2014-5-1229通信铁路工程世计规范 YD5102-2010对原有线路设备的利用应符合下列原则 L管道式电缆不宜抽换。只有在管孔拥 塞无法增设电缆且无法扩充管道时，或 技术经济方面不合理时，力可将原有小 对数电缆抽换为大对数电缆或光缆。2.架空配线电缆及其他线路设备应尽量 减少拆换，充分利旧。2014-5-1230遹信铁路工程世料规范 YD5102-20104.光（电）缆及终端设备的选择 _光传输网中应使用单模光纤。光纤的选择必须符合国家 及行业标准和I TU-T相关建议的要求。光缆中光纤数量的配置应充分考虑到网络冗余要求、未 来预期系统制式、传输系统数量、网络可靠性、新业务 发展、光缆结构和光纤资源共享等因素。光纤数量一般应满足远期需求，这是依据目前通信建设 工程中的具体情况考虑的。随着线缆技术的日益发展和 成熟，光缆价格逐步下降，而施工及赔偿费用有所提高,建设时机受到行政法规和城乡规划管理的制约，因此 应尽量避免分期投资、多次沿同一路由重复布放光缆。但在业务量增长特别迅速时、需要多条光缆分担业务流 量以确保安全时，在能够确保路权长期可用的前提下，也可采用分期分缆进行建设的方式。2014-5-12 31通信铁路工程世计规范 YD5102-2010光缆中的光纤应通过不小于0.69 Gpa的全程张 力筛选，光纤类型根据应用场合按下列原则选 取。L长途网光缆宜采用G.652或G.655光纤。2.本地网光缆宜采用G.652光纤。3.接入网光缆宜采用G.652光纤，当需要抗微 弯光纤光缆时，宜采用G.657A光纤。2014-5-1232通信铁路工程世计规范 YD5102-2010 电缆的容量应根据用户的分布及需求，结合电 缆芯数系列，在充分提高芯线使用率的基础上,选用适当容量的电缆。电缆线路网中的管道主干电缆应采用大对数电 缆，以提高管道管孔的含线率。-电缆线径应考虑统一环路设计，基本线径应采 用0.4 mm,特殊情况下可采用0.6mm.2014-5-1233通信铁路工程殁计规范YD5102-2010-光缆的选择 光缆结构宜使用松套填充型或其他更为优良的方式。同一条光缆内应采用同一类型的光纤，不应混纤。光缆线路应采用无金属线对的光缆。根据工程需要，在雷害或强电危害严重地段可选用非金属构件的光缆,在蚁害严重地段可选用防蚁光缆。目前技术水平下，松套填充层绞结构的光缆各项性能 指标比较适合长途干线使用。-干线光缆应选用无金属线对的光缆，接入网中可使用 含有金属线对的光缆。2014-5-1234遹信铁路工程被计规范 YD5102-2010-光缆护层结构应根据敷设地段环境、敷设方式和保扩，措施确定。光 缆护层结构的诜择应符合下列关见定QI L直埋光缆:PE内护层+防潮恺装层+PE外护层,或防潮层+PE内护层+恺装层+PE外护层，宜选用GYTA5 3,GYTA33、GYTS、GYTY5 3等 结构。2,采用管道或硅芯管保护的光缆：防潮层+PE外护层，宜选用GYTA、GYTS、GYTY5 3、GYFTY等结构。3,架空光缆；防潮层+PE外护层，宜选用GYTA,GYTS,GYTY5 3,GYFTY、ADSS、OPGW等结构。4水底光缆：防潮层+PE内护层+钢丝恺装层+PE外护层，宜选用 GYTA33、GYTA333、GYTS333、GYTS43等结构、5.局内光缆：非延燃材料外护层。6.防蚁光缆：直埋光缆结构+防蚁外护层。根据YD/T 901 2001核心网用光缆通信用层绞式室外光缆标准，对适用于强电磁危害区域的非金属加强构件光缆，不适宜作直埋使用;不可避免时，应考虑保护措施（如塑料管保护等）。2014-5-1235通信铁路工程世计规范 YD5102-2010光缆的机械性能应符合表424的规定光缆在承受 短期允许拉伸力和压扁力时，光纤附加衰减应小 于O.ldB,应变小于0.1%,拉伸力和压扁力解除 后光纤应无明显残余附加衰减和应变，光缆也应 无明显残余应变，护套应无目力可见开裂。光缆 在承受长期允许拉伸力和压扁力时，光纤应无明 显的附加衰减和应变。2014-5-1236通信铁路工程殁计规范YD5102-2010表4.2.4光缆允许拉伸力和压扁力的机械性能表光缆类型允许拉伸力（N）允许压扁力mm）短期长期短期K期管道和非自承架空1 500600,1 000300直埋3 0001 0003 0001 000特殊直埋10 0004 0005 000一.3 000水下（20 000 N）20 00010 0005 0063 000水下（40 000 N）40 00020 000-8r.（j（）o阻燃光缆、防蚁光缆均为其他主要型式的派生型式，故不 再单独单独列出。管道和非自承架空光缆的短期允许拉伸力，在YD/T901-2001核心网光缆一层绞式通信用室外光缆中规定为 FST不小于1500 N和0.8 G,其中G为每公里光缆重量。2014-5-12 37通信铁路工程殁计规范YD5102-2010-电缆的选择电缆结构选择可对照表4,3.1结合工程条件和使用场合 综合选定，并应符合以下要求。1.根据使用要求选择芯线绝缘层程式，绝缘层的电气 性能和物理机械性能符合规定。2.根据电缆敷设方式、敷设场所和环境条件，选用全 塑电缆时，电缆护套应采用铝塑综合护套；室内成端 电缆和室内配线电缆必须采用非延燃型电缆。3.管道电缆的外径应适于敷设在管孔内。4,全塑电缆的工作环境温度为-30+60。超出规定 的温度范围时，应根据工作环境要求特殊选择。2014-5-1238通信俵路工程世希视范YD5102-2010表4.3.1各种主要型号电缆的使用场合电缆类型无外护 层电缆自承式有外保护层电缆单层钢 带纵包双层钢带纵包双层钢 带绕包单层细钢 丝绕包单层粗钢 丝绕包电缆 型号 代号HYAHYACHYFAHYPAHYATHYAT53HYAT553HYAT23HYAT33HYAT43HYFATHYFAT53HYFAT553HYFAT23HYPATHYPAT53HYPAT553HYPAT23主要使 用场合管道 架空架空埋式埋式埋式水下水下2014-5-1239通信铁路工程殁计规范YD5102-2010用户电缆设计应首选全塑电缆，全塑电缆具有 绝缘好、重量轻、防腐蚀、施工方便、维护工 作量少等优点。全塑电缆代替铅包纸隔电缆是 市话线路建设的一项重大改革，也是发展的方 向。全塑电缆的全面推广使用，对于我国通信 现代化建设具有重大的意义，基本建设工程设 计中应优先采用全塑电缆。2014-5-1240遹信铁路工程被前规范 YD5102-2010L室内配线电缆和成端电缆的绝缘及护套材质宜 选用聚氯乙烯绝缘聚氯乙烯护套电缆。这是因 为聚氯乙烯具有不延燃性。即使发生燃烧在火 源切断30秒钟后即可熄灭，而聚乙烯燃烧后即 使切断火源，仍能继续燃烧，且漫延较快。但 是聚氯乙烯的绝缘电阻低，作为室内配线电缆 使用时，布放长度要有所限制。2,主干电缆容量大，应以地下敷设方式为主，电 缆应有良好的防潮性能2014-5-1241通信铁路工程世计规范 YD5102-20103.在大城市市话网的主干电缆容量大，对全网 通信至关重要，管道及人孔中容易积水，采用 充气型电缆实行充气维护，能及时发现电缆故 障并及时排除，不致对全程全网通信造成大的 影响和损失，从这个侧重面考虑选用充气型电 缆较为妥当。埋式电缆一般都处于没有管道的城市边远 地区，线路较长，比较隐蔽安全，采用带恺装 的填充型电缆，既比较可靠又减少维护工作量,因此选用填充型电缆较为恰当。2014-5-1242遹信铁路工程 被奸规范 YD5102-2010架空配线电缆分布面广，数量多，宜采用 非填充型电缆，只要处理好电缆接头，在气候 干燥地区，可以不采用充气维护、交接箱出来 的配线电缆做管道式或埋式敷设时，一般距离 较短就要做引上，采用充气维护要解决气源、气塞等一系列问题，比较复杂，在这种情况下,宜采用填充型电缆。成端电缆不能采用填充型，因为电缆芯线 绝缘层外的混合物很难去除干净。会沾污终端 设备，积落灰尘后影响芯线绝缘和色谱的辨认2014-5-1243通信铁路工程殁计规范YD5102-20104.自承式电缆是一种新型结构的塑料电缆，具有 敷设方便、吊线耐蚀、建设费用及维护费用较 低等优点。近年来在市话线路上逐渐采用，尤 其在电缆不递减或递减缓慢、杆路较直的地区 或在有害气体的地区，选用自承式架空电缆可 以防止吊线腐蚀，提高施工效率，减少维护量,能充分发挥自承式电缆的优点，所以应优先选 用，在电缆递减快、杆路转弯多并且角深大的 地区采用自承式电缆应慎重，不要因为变换电 缆程式或线路转弯而使吊线接续、终结增加过 多。2014-5-1244通信铁路工程世计规范 YD5102-2010-工程设计中采用的电缆品种型号不宜过 多。结合原有电缆网的条件及本地区实际情 况，新设电缆线路应全部选用全塑电缆,地下管道电缆宜选用充气型，埋式和 配线管道电缆可选用填充型。架空电缆不宜超过400对。容量在400对 及以上的大对数电缆，以及较重要或有 特殊要求的电缆应采用地下敷设方式。2014-5-1245通信铁路工程殁计规范YD5102-2010 地下敷设方式可采用塑料外护套电缆在管道内敷设，一个管孔中宜穿放一条电缆。当仅需一条容量在400对 以下的电缆目不具备建筑管道条件时，可采用埋式敷 设，也可根据实际情况采用暗渠或加管保护的敷设方 式。配线电缆可视工程具体情况采用街坊配线、沿街配线 或室内配线方式，并应逐步纳入驻地网建设和城市建 设规划。配线电缆宜采用管道敷设方式。-局内电缆应采用非延燃型电缆。非填充型主干电缆应采用充气维护，装设气压监测系 统，气压监测信号器应装于电缆套管内。2014-5-1246通信铁路工程殁计规范YD5102-2010 终端设备的选择-光缆终端用ODF应满足以下要求。1.光配线架应符合YD/T 778-2006光纤分配架的 有关规定。2.机房内原有ODF空余容量能够满足本期需要时，可 不配置新的ODF。3,新配置的ODF容量应与引入光缆的终端需求相适应,外形尺寸、颜色应与机房原有设备一致。4.ODF内光缆金属加强芯固定装置应与ODF绝缘。5.光纤终接装置的容量应与光缆的纤芯数相匹配，盘 纤盒应有足够的盘绕半径和容积，以便于光纤盘留。2014-5-1247通信铁路工程殁计规范YD5102-2010-配置光缆交接箱应满足以下要求。1,应符合YD/T 988-2007通信光缆交接箱的有关 规定。2.应具有光缆固定与保护功能、纤芯终接与调度功能O3,新配置交接箱容量应按规划期末的最大需求进行配 置，参照交接箱常用容量系列选定。4.交接箱颜色和标识应符合电信业务经营者的要求。5.光纤终接装置的容量应与光缆的纤芯数相匹配，盘 纤盒应有足够的盘绕半径，便于光纤盘留。2014-5-1248遹信铁路工程世料规范 YD5102-20105通信线路路由的选择_ 线路路由方案的选择，应以工程设计委托书和 通信网络规划为基础，进行多方案比较。工程 设计必须保证通信质量，使线路安全可靠、经 济合理，且便于施工、维护。对于干线光缆路由，在满足干线通信要求的前 提下，可适当考虑沿线地区的通信需求，增加 局站、增加纤芯数量和进行路由迂回。此时应 注意使其不致严重影响干线安全，非干线部分 的维护、抢修、割接、调度等工作应同时考虑 到对干线的影响。2014-5-1249通信铁路工程殁计规范YD5102-2010 选择线路路由时，应以现有的地形地物、建筑设施和 既定的建设规划为主要依据，并应充分考虑城市和工 矿建设、铁路、公路、航运、水利、长输管道、土地 利用等有关部门发展规划的影响。-在符合大的路由走向的前提下，线路宜沿靠公路或街 道选择，但应顺路取直，避开路边设施和计划扩改地 段。选择线路路由时，沿靠公路有利于施工、维护和抢修 O但一般情况下不宜紧贴公路敷设，这是因为可能受 路旁设施及公路改扩建的影响。若相关部门对路由位 置有具体要求，则应按规划位置敷设2014-5-1250通信铁路工程世计规范 YD5102-2010 通信线路路由选择应考虑建设地域内的文物保 护、环境保护等事宜，减少对原有水系及地面 形态的扰动和破坏，维护原有景观。通信线路路由选择应考虑强电影响，不宜选择 在易遭受雷击、化学腐蚀和机械损伤的地段，不宜与电气化铁路、高压输电线路和其他电磁 干扰源长距离平行或过分接近。扩建光（电）缆网络时，应结合网络系统的整 体性，优先考虑在不同道路上扩增新路由，以 增强网络安全。2014-5-1251通信铁路工程殁计规范YD5102-2010 光缆路由的选择 线路路由应选择在地质稳固、地势较为平坦的地段，尽量减少翻山越岭，并避开可能因自然或人为因素造 成危害的地段。选择光缆线路路由时，应进行勘察和论证，排除可能 有地质灾害产生或人为的狩猎、采集、种植、挖掘、倾弃和堆放等活动，可能危害光缆安全的地点。光缆路由宜选择在地势变化不剧烈、土石方工程量较 少的地方，避开滑坡、崩塌、泥石流、采空区及岩溶 地表塌陷、地面沉降、安全有危害的地方。应避开湖 泊、沼泽、排涝蓄洪地带，尽量少穿越水塘、沟渠，在障碍较多的地段应合理绕行，不宜强求长距离直线2014-5 4252通信铁路工程殁计规范YD5102-2010光缆路由穿越河流，当过河地点附近存在可供敷设的永久 性坚固桥梁时，线路宜在桥上通过。采用水底光缆时，应 选择在符合敷设水底光缆要求的地方，并应兼顾大的路由 走向，不宜偏离过远。但对于河势复杂、水面宽阔或航运 繁忙的大型河流，应着重保证水线的安全，此时可局部偏 离大的路由走向。-水线是光缆线路中故障频发而且维护抢修困难障碍历时较 长的部分，在大型河流或繁忙航道选择水线位置时，应将 过河安全和路由稳定作为首要考虑，容许偏离大的路由走 向。在桥上敷设光缆过河，安全性可得到良好保障；架空 跨越则投资较少且实施难度小；定向钻孔则有利于保证光 缆埋深，应视具体情况选用。光缆在桥上架挂敷设时，宜 选择在桥梁的下游侧，且不低于梁底高度。2014-5-1253通信铁路工程世计规范 YD5102-2010 在保证安全的前提下，可利用定向钻孔 或架空等方式敷设光缆线路过河。-光缆线路遇到水库时，应在水库的上游 通过，沿库绕行时敷设高程应在最高蓄 水位以上。光缆线路不应在水坝上或坝基下敷设，只能在该地段通过时，必须报请工程主 管单位和水坝主管单位，批准后方可实 施。2014-5-1254通信铁路工程殁计规范YD5102-2010 光缆线路不宜穿过大型工厂和矿区等大的工业用地。必须在该地段通过时，应考虑对线路安全的影响，并 采取有效的保护措施。光缆穿越有地层沉陷段落的矿区时，应对沉降的范围、程度和发展趋势进行评估，以确定合适的保护措施 O当沉降严重且发展迅速时不应采用管道方式敷设，以防管道错动对光缆施加剪切力。局部架空也是一种 临时解决方案。光缆线路在城镇地区，应尽量利用管道进行敷设。在 野外敷设时，不宜穿越和靠近城镇和开发区，以及穿 越村庄。只能穿越或靠近时，应考虑当地建设规划的 影响。2014-5-1255通信铁路工程世计规范 YD5102-2010 光缆线路不宜通过森林、果园及其他经济林区 或防护林带；应尽量避开地面建筑设施、电力 线缆及无法共享的通信线缆。长期经验和市场局势表明，光缆路由通过森林、果园及其他经济或防护林带，或迁移、干扰 其他地面地下设施时会导致高额赔补费用，同 时，办理相关批准手续将增加建设工期。因此,对于此类情况，在光缆线路不过多增长时以 尽量避开为宜。2014-5-1256通信铁路工程世计规范 YD5102-2010 电缆路由的选择 电缆线路路由的选择，除光缆的路由选择原则 外，还应符合城市建设主管部门的相关规定。城区内的电缆路由，宜采用管道敷设方式。在 城区新建通信管道时，应与相关市政建设和地 下管线规划相结合进行，尽量减少对铺装路面 的破坏，以及对沿线交通和居民生活的干扰。城区内新建管道的容量、新建杆路的负载能力 应提前规划，并应充分考虑已有管道、杆路等 资源的利用和共享。2014-5-1257通信铁路工程世计规范 YD5102-2010I-电缆线路路由的选择，应结合网络系统的整体 性，将电缆路由与中继线路路由一并考虑，充 分合理利用原有设施，确保短捷安全，经济灵 活，并便于施工及维护。电缆线路不可避免穿越有化学和电气腐蚀的地 区时，应采取必要的防护措施，不宜采用金属 外护套电缆。电缆路由不可避免与高压输电线路、电气化铁 道长距离平行接近时，强电对通信电缆线路的 危险影响和干扰影响不得超过本规范第81节 和第8.2节（防强电）的规定。2014-5-12 58通信铁路工程世计规范 YD5102-20106*缆线路敷设安装 光缆在敷设安装中，应根据敷设地段的环境条 件，在保证光缆不受损伤的原则下，因地制宜 地采用人工或机械敷设。施工中应保证光缆外护套的完整性。直埋光缆 金属护套对地绝缘电阻应符合6.9.5条规定。光缆敷设安装的最小曲率半径应符合表6.1.3的 规定。光缆外护层形式无外护层或04型53、54、33、34 型333型、43型静态弯曲10D12.5 D15 D动态弯曲20D25 D30D注：D为光缆外径。2014-5-1259通信铁路工程被计规范YD5102-2010 光缆敷设安装的重叠、增长和预留长度可结合工程实 际情况参照表6,L4确定。项目敷设方式直埋管道架空水底接头每侧预留长度5 10 m5 10 m5 10 in人手孔内自然弯曲增长0.51 m光缆沟或管道内弯曲增长7%。10%0按实际架空光缆弯曲增长7%0 10%。地下局站内每侧预留510 m,可按实际需要嗣整地面局站内每侧预留1020 m,可按实际需要调整因水利、道路、桥梁等建设规划导致的预留按实际需要 光缆在各类管材中穿放时，光缆的外径宜不大于管孔 内径的90%。光缆敷设安装后，管口应封堵严密。2014-5-1260通信铁路工程殁计规范YD5102-2010 直埋光缆线路应避免敷设在将来会建筑道路、房屋和 挖掘取土的地点，且不宜敷设在地下水位较高或长期 积水的地点。光缆埋深应符合表6.22的规定。敷设地段及土质埋深（m）普通土、硬土1.2砂砾土、半石质、风化石4 1.0全石质、流砂R.市郊、村镇-2市区人行道4.0石质（坚石、软石）边沟设计深度以下（）.4其他土质边沟设计深度以下（）.X公路路肩穿越铁路（距路基面）、公路（距路面基底）1.2沟渠、水塘.1.2河流按水底光缆蓼求2014-5-1261通信铁路工程殁计规范YD5102-2010 注：L边沟设计深度为公路或城建管理部门要求的深度-2.石质、半石质地段应在沟底和光缆上方各铺100mm厚的细土或沙土。此时光缆的埋深相应减少。3.上表中不包括冻土地带的埋深要求，其埋深在工程设计中应另行分析取定。光缆的埋深直接影响到光缆的安全、寿命，对光传输系 统正常运行至关重要，在工程中应严格执行该条款。石 质公路边沟如减少埋深，造成排流线与光缆间无法达到 300mm隔距要求时，排流线与光缆间隔距可适当减小,但排流线不得与光缆直接接触。光缆可同其他通信光缆或电缆同沟敷设。但不得重叠或 交叉，缆间的平行净距不应小于100 mm。2014-5-1262通信铁路工程殁计规范YD5102-2010L光缆线路标石的埋设应符合下列要求。1.下列地点埋设光缆标石。1）光缆接头、转弯点、预留处。2）适于气流法敷设的硅芯塑料管的开断点及接续点，埋 式人（手）孔的位置。3）穿越障碍物或直线段落较长，利用前后两个标石或其 他参照物寻找光缆有困难的地方。4）装有监测装置的地点及敷设防雷线、同沟敷设光（电）缆的起止地点。直埋光缆的接头处应设置监测标石；此时可不设置普通标石。5）需要埋设标石的其他地点。2014-5-1263通信铁路工程殁计规范YD5102-20102.利用固定的标志来标示光缆位置时，可不埋设标石 3.光缆标石宜埋设在光缆的正上方。接头处的标石，埋设在光缆线路的路由上；转弯处的标石，埋设在光 缆线路转弯处的交点上。标石埋设在不易变迁、不影 响交通与耕作的位置。如埋设位置不易选择，可在附 近增设辅助标记，以三角定标方式标定光缆位置。-在地势较高、较平坦和地质稳固之处，应避开水塘、河渠、沟坎、道路、桥上等施工、维护不便或接头有 可能受到扰动的地点。光缆接头盒可采用水泥盖板或 其他适宜的防机械损伤的保护措施。2014-5-1264通信铁路工程殁计规范YD5102-2010-铁路、轻轨线路、通车繁忙或开挖路面受到限制的公 路时，应采用钢管保护，或定向钻孔地下敷管，但应 同时保证其他地下管线的安全。采用钢管时，应伸出 路基两侧排水沟外1 m,光缆埋深距排水沟沟底应不小 于800mm,并符合相关部门的规定。钢管内径应满足 安装子管的要求，但应不小于80mm。钢管内应穿放塑 料子管，子管数量视实际需要确定，一般不少于两根O 光缆线路穿越允许开挖路面的公路或乡村大道时，应 采用塑料管或钢管保护，穿越有动土可能的机耕路时,应采用铺砖或水泥盖板保护。2014-5-1265通信铁路工程世计规范 YD5102-2010-光缆线路通过村镇等动土可能性较大地段，可采用大 长度塑料管、铺砖或水泥盖板保护。-光缆穿越有疏浚和拓宽规划或挖泥可能的较小沟渠、水塘时，应在光缆上方覆盖水泥盖板或砂浆袋，也可 采取其他保护光缆的措施。-光缆敷设在坡度大于20,坡长大于30m的斜坡地段宜 采用 S形敷设。坡面上的光缆沟有受到水流冲刷的可 能时，应采取堵塞加固或分流等措施。在坡度大于30 的较长斜坡地段敷设时，宜采用特殊结构（一般为钢 丝铠装）光缆。2014-5-1266通信铁路工程殁计规范YD5102-2010 光缆穿越或沿靠山涧、溪流等易受水流冲刷的地段时，应根据具体情况设置漫水坡、水泥封沟、挡水墙或其他 保护措施、光缆在地形起伏比较大的地段（如台地、梯田、干沟等 处敷设时，应满足规定的埋深和曲率半径要求。光缆沟 应因地制宜采取措施防止水土流失，保证光缆安全，一 般高差在0.8m及以上时，应加护坎或护坡保护。光缆在桥上敷设时，应考虑机械损伤、振动和环境温度 的影响，并采取相应的保护措施。环境比较特殊，除剧 烈温度变化、车辆通行振动外，根据安装位置的不同，还可能受到风摆、紫外辐射和桥梁伸缩等因素的影响，工程中应综合考虑。2014-5-1267通信残除工程殁计规范YD5102-2010直埋光（电）缆与其他建筑设施间的最小净距应符合 表6.2.1 4的要求。名称平行时！中）交越时（m）通信管道边线（不包括人手孔）“、非同沟的直埋通信光（电）缆*0.25埋式电力电缆（交流35 kV以下）0.5埋式电力电缆（交流35 kV及以上）?.。0.5给水管（管径小于300 mm）,.一 W给水管（管径300 500 mm）1.0八-化?给水管（管径大于500 mm）!S be*0.5高压油管、天然气
