华为企业技术规范通信产品各端口防护电路设计规范.pdf

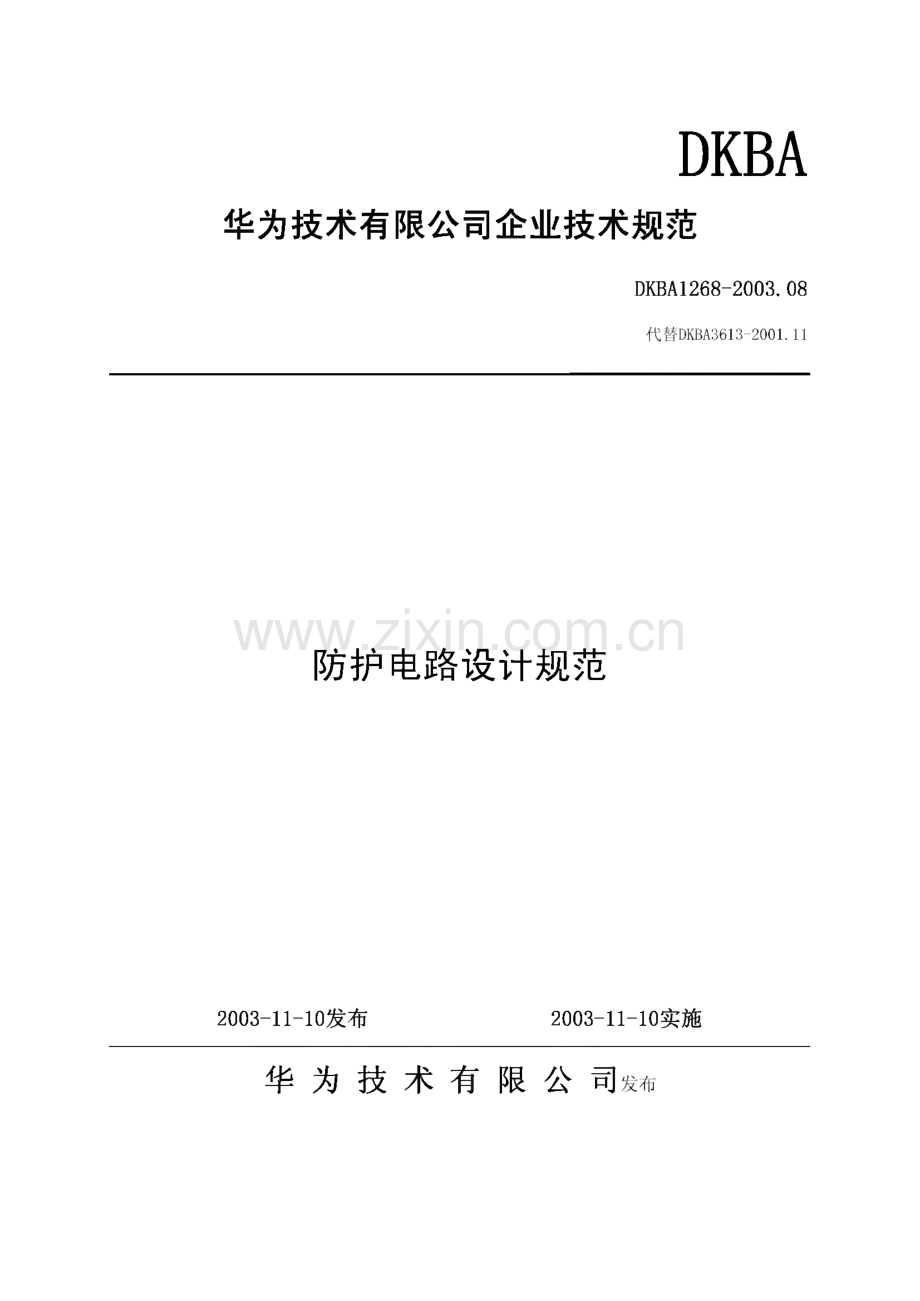

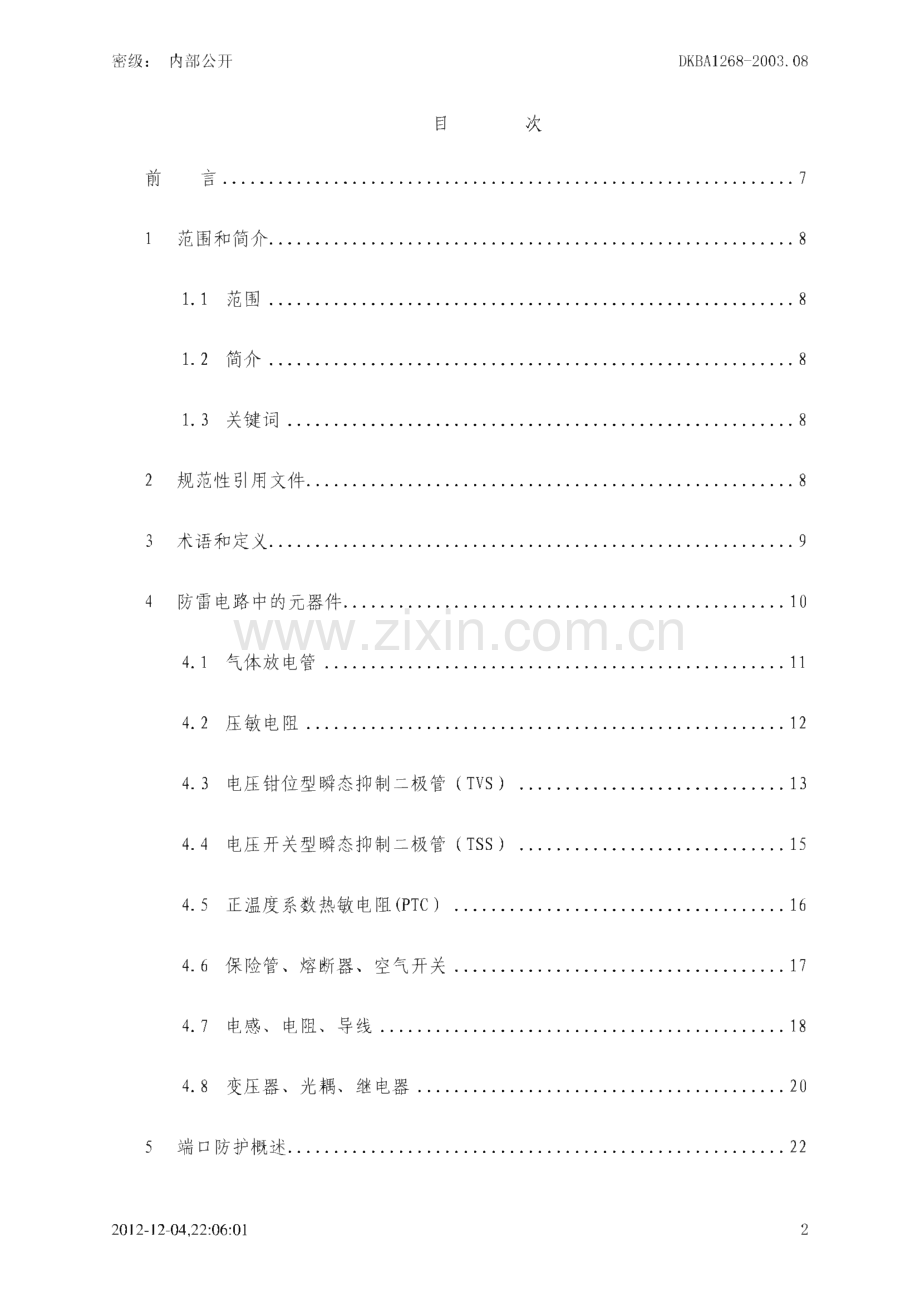

DKBA华为技术有限公司企业技术规范DKBA1268-2003.08代替 DKBA3613-200L 11防护电路设计规范2003-11-10发布2003-11-10实施华为技术有限公司发布密级：内部公开DKBA1268-2003.08目 次前 言.71 范围和简介.81.1范围.81.2简介.81.3关键词.82 规范性引用文件.83 术语和定义.94 防雷电路中的元器件.104.1气体放电管.114.2 压敏电阻.124.3电压钳位型瞬态抑制二极管（TVS）.134.4 电压开关型瞬态抑制二极管（TSS）.154.5 正温度系数热敏电阻（PTC）.164.6 保险管、熔断器、空气开关.174.7 电感、电阻、导线.184.8 变压器、光耦、继电器.205 端口防护概述.222012-12-04,22:06:012密级：内部公开DKBA1268-2003.085.1电源防雷器的安装.235.1.1 串联式防雷器.235.1.2 并联式防雷器.245.2信号防雷器的接地.255.3天馈防雷器的接地.275.4防雷器正确安装的例子.286 电源口防雷电路设计.286.1交流电源口防雷电路设计.296.1.1交流电源口防雷电路.296.1.2交流电源口防雷电路变型.316.2直流电源口防雷电路设计.336.2.1直流电源口防雷电路.336.2.2直流电源口防雷电路变型.347 信号口防雷电路设计.357.1 E1 口防雷电路.367.1.1室外走线E1 口防雷电路.367.1.2室内走线E1 防雷电路.387.2网口防雷电路.422012-12-04,22:06:013密级：内部公开DKBA1268-2003.087.2.1 室外走线网口防雷电路.427.2.2 室内走线网口防雷电路.457.3 E3/T3 口防雷电路.517.4串行通信口防雷电路.517.4.1 RS232 口防雷电路.517.4.2 RS422&RS485 口防雷电路.527.4.3 V.35接口防雷电路.547.5用户口防雷电路.567.5.1模拟用户口（Z口）防雷电路.567.5.2数字用户口（U接口）防雷电路.587.5.3 ADSL口防雷电路.607.5.4 VDSL口防雷电路.627.5.5 G.SHDSL口防雷电路.647.6 并柜口防雷电路.667.7 其他信号端口的防护.668 天馈口防雷电路设计.678.1 不带馈电的天馈口防雷电路设计.678.2 带馈电的天馈口防雷电路设计.682012-12-04,22:06:014密级：内部公开DKBA1268-2003.089 PCB 设计.7010 附录A：雷电参数简介.7210.1 雷暴日.7210.2 雷电流波形.7210.3 雷电流陡度.7310.4 雷电波频谱分析.7411 附录B：常见测试波形允许容差.7411.1 1.2/50us冲击电压波.7411.2 8/20us冲击电流波.7411.3 10/700us冲击电压波.7511.4 1.2/50us(8/20us)混合波.7512 附录C:冲击电流实验方法.7613 附录D：低压配电系统简介.7813.1 TN配电系统.7913.2 TT配电系统.8113.3 IT配电系统.8213.4 与配电系统有关的接地故障.8414 参考文献.852012-12-04,22:06:015密级：内部公开DKBA1268-2003.082012-12-04,22:06:016密级：内部公开DKBA1268-2003.08前 言本规范的其他系列规范：无与对应的国际标准或其他文件的一致性程度：无规范代替或作废的全部或部分其他文件：本规范代替原规范DKBA3613-2001.11防护电路设计规范与其他规范或文件的关系：本规范是DKBA3613-2001.11防护电路设计规范的升级与规范前一版本相比的升级更改的内容：对前一版的内容进行了优化，并全面增加了多种信号端口的防护电路。本规范由EMC研究部提出。本规范主要起草和解释部门：EMC研究部本规范主要起草专家：EMC研究部：张静（34763）本规范主要评审专家：整机工程部：熊膺（8712）,罗新会（9398）、王庆海（31211）、孟繁涛（15133）,张静松（5073）、唐栓礼（9469）本规范批准部门：整机工程部本规范所替代的历次修订情况和修订专家为：规范号主要起草专家主要评审专家DKBA3613-2001.11熊膺（8712）徐贵今（7764）、谢春生（2635）、孟繁涛（15133）、唐栓礼（9469）、张静松（5073）、陈敦利（4678）、2012-12-04,22:06:017密级：内部公开DKBA1268-2003.08防护电路设计规范1 范围和简介1.1 范围本规范规定了防护电路的设计原则。本规范适用于公司通信产品各端口的防护电路设计。1.2 简介通信产品在应用的过程中，由于雷击等原因形成的过电压和过电流会对设备端口 造成损害，因此应当设计相应的防护电路，各个端口根据其产品族类、网络地位、目标 市场、应用环境、信号类型以及实现成本等多种因素的不同所对应的防护电路也不同，本规范在电源口、信号口和天馈口的防护电路设计上给出了指导。1.3 关键词防护、气体放电管、压敏电阻、TVS管、TSS管、退耦、接地2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文 件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓 励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引 用文件，其最新版本适用于本规范。序号编号名称1IEC 61000-4-5Elet r oma gnet ic compa t ibi1it y(EMC)-Pa r t4:Test ing a nd mea sur ement t echniques-Sect ion5:Sur ge immunit y t est2012-12-04,22:06:018密级：内部公开DKBA1268-2003.082ETS 300 386Elect r oma gnet ic compa t ibilit y a nd Ra diospect r um Ma t t er s(ERM);Telecommunica t ionnet wor k equipment;Elect r oMa gnet icCompa t ibi1i t y(EMC)r equir ement s3ITU-T K.20Resist ibi 1 it y of t elecommunica t ion equipment ins t a iled in a t elecommunica t ions cent r e t o over volt a ges a nd over cur r ent s4YD/T 5098-2001通信局（站）雷电过电压保护工程设计规范5ITU-T K.21Resist ibi 1 it y of t elecommunica t ion equipment inst a lled in cust omer pr emises t o over volt a ges a nd over cur r ent s6ITU-T K.44Resist ibi1it y t est s f or t elecommunica t ion equipment exposed t o over volt a ges a nd over cur r ent s7ITU-T K.45Resist ibi1it y of a ccess net wor k equipment t oover volt a ges a nd over cur r ent s8DKBA1260-2003.0710/100BASE-TX以太网防护电路设计指导书9DKBA1139-2002.09硅瞬态抑制器件可靠应用指导书3术语和定义2012-12-04,22:06:019密级：内部公开DKBA1268-2003.08防雷器：一些标准中又称为电涌保护器(Sur ge Pr ot ect ive Devices,SPD),是可安装在设备端口用于对各种雷电电流、操作过电压等进行保护的器件。它至少含有 一个非线性元件。防雷器的残压：雷电放电电流流过防雷器时，其端子间呈现的电压。被保护端口 自身的抗过电压水平必须高于防雷器的输出残压并有一定的裕量，防雷器才能真正起到 保护设备的作用。1.2/50us冲击电压：雷击时户内走线线缆上产生的感应过电压的模拟波形，用于 设备端口过电压耐受水平测试，主要测试范围：通信设备的电源端口和建筑物内走线的 信号线测试。1.2/50us(8/20us)混合波：是浪涌发生器输出的一种具有特定开路/短路特性的 波形。发生器输出开路时，输出波形是L2/50us的开路电压波；发生器输出短路时，输 出波形是8/20us的短路电流波。具有这种特性的浪涌发生器主要用于设备端口过电压耐 受水平测试，主要测试范围：通信设备的电源端口和建筑物内走线的信号线测试。10/700us冲击电压：雷击时户外走线线缆上产生的感应雷过电压的模拟波形。用 于设备端口过电压耐受水平测试时用的波形，主要测试范围：建筑物外走线的信号线(如 用户线类电缆)的测试。8/20us冲击电流：雷击时线缆上产生的感应过电流模拟波形，设备的雷击过电流 耐受水平测试用标准波形，主要用于通信设备的电源口、信号口、天馈口。10/350us冲击电流：直击雷电流模拟波形。目前通信设备端口的防雷测试较少使 用。4防雷电路中的元器件2012-12-04,22:06:0110密级：内部公开DKBA1268-2003.08图4-1气体放电管的原理图符号气体放电管是一种开关型保护器件，工作原理是气体放电。当两极间电压足够大 时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路。导电状态下 两极间维持的电压很低，一般在2050V,因此可以起到保护后级电路的效果。气体放 电管的主要指标有：响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容、续流遮断时间。气体放电管的响应时间可以达到数百ns以至数s,在保护器件中是最慢的。当 线缆上的雷击过电压使防雷器中的气体放电管击穿短路时，初始的击穿电压基本为气体 放电管的冲击击穿电压，放电管击穿导通后两极间维持电压下降到2050V;另一方面，气体放电管的通流量比压敏电阻和TVS管要大，气体放电管与TVS等保护器件合用时应使 大部分的过电流通过气体放电管泄放，因此气体放电管一般用于防护电路的最前级，其 后级的防护电路由压敏电阻或TVS管组成，这两种器件的响应时间很快，对后级电路的 保护效果更好。气体放电管的绝缘电阻非常高，可以达到千兆欧姆的量级。极间电容的 值非常小，一般在5pF以下，极间漏电流非常小，为nA级。因此气体放电管并接在线路 上对线路基本不会构成什么影响。气体放电管的续流遮断是设计电路需要重点考虑的一个问题。如前所述，气体放 电管在导电状态下续流维持电压一般在2050V,在直流电源电路中应用时，如果两线 间电压超过15V,不可以在两线间直接应用放电管。在50Hz交流电源电路中使用时，虽 2012-12-04,22:06:0111密级：内部公开DKBA1268-2003.08然交流电压有过零点，可以实现气体放电管的续流遮断，但气体放电管类的器件在经过 多次导电击穿后，其续流遮断能力将大大降低，长期使用后在交流电路的过零点也不能 实现续流的遮断；还存在一种情况就是如果电流和电压相位不一致，也可能导致续流不 能遮断。因此在交流电源电路的相线对保护地线、相线对零线以及相线之间单独使用气 体放电管都不合适，当用电设备采用单相供电且无法保证实际应用中相线和中线不存在 接反的可能性时，中线对保护地线单独使用气体放电管也是不合适的，此时使用气体放 电管需要和压敏电阻串联。在交流电源电路的相线对中线的保护中基本不使用气体放电 管。防雷电路的设计中，应注重气体放电管的直流击穿电压、冲击击穿电压、通流容 量等参数值的选取。设置在普通交流线路上的放电管，要求它在线路正常运行电压及其 允许的波动范围内不能动作，则它的直流放电电压应满足：min(ufdc)1.8UPo式中Um 直流击穿电压，min(um)表示直流击穿电压的最小值。瓦为线路正常运行电压的峰值。气体放电管主要可应用在交流电源口相线、中线的对地保护；直流RTN和保护地 之间的保护；信号线对地的保护；天馈口馈线芯线对屏蔽层的保护。气体放电管的失效模式多数情况下为开路，因电路设计原因或其它因素导致放电 管长期处于短路状态而烧坏时，也可引起短路的失效模式。气体放电管使用寿命相对较 短，多次冲击后性能会下降，同时其他放电管在长时间使用会有漏气失效这种自然失效 的情况，因此由气体放电管构成的防雷器长时间使用后存在维护及更换的问题。4.2 压敏电阻2012-12-04,22:06:0112密级：内部公开DKBA1268-2003.08图4-2压敏电阻的原理图符号压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在 压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后 级电路的保护。压敏电阻的主要参数有：压敏电压、通流容量、结电容、响应时间等。压敏电阻的响应时间为ns级，比空气放电管快，比TVS管稍慢一些，一般情况下 用于电子电路的过电压保护其响应速度可以满足要求。压敏电阻的结电容一般在几百到 几千pF的数量级范围，很多情况下不宜直接应用在高频信号线路的保护中，应用在交流 电路的保护中时，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑。压敏电阻的通流容量较大，但比气体放电管小。压敏电阻的压敏电压(minOLC)、通流容量是电路设计时应重点考虑的。在 直流回路中，应当有：min(U,J (1.82)Udc,式中人为回路中的直流额定工作电压。在交流回路中，应当有：min(UlmA)(2.2-2.5)Ua c,式中队为回路中的交流工作电压 的有效值。上述取值原则主要是为了保证压敏电阻在电源电路中应用时，有适当的安全 裕度。在信号回路中时，应当有：min(UlmA)(1.21.5)Uma x,式中U.为信号回路的峰 值电压。压敏电阻的通流容量应根据防雷电路的设计指标来定。一般而言，压敏电阻的 通流容量要大于等于防雷电路设计的通流容量。压敏电阻主要可用于直流电源、交流电源、低频信号线路、带馈电的天馈线路。压敏电阻的失效模式主要是短路，当通过的过电流太大时，也可能造成阀片被炸 裂而开路。压敏电阻使用寿命较短，多次冲击后性能会下降。因此由压敏电阻构成的防 雷器长时间使用后存在维护及更换的问题。4.3 电压钳位型瞬态抑制二极管(TVS)2012-12-04,22:06:0113密级：内部公开DKBA1268-2003.08TVS(Tr a nsient Volt a ge Suppr ession)是一种限压保护器件，作用与压敏电阻 很类似。也是利用器件的非线性特性将过电压钳位到一个较低的电压值实现对后级电路 的保护。TVS管的主要参数有：反向击穿电压、最大钳位电压、瞬间功率、结电容、响 应时间等。TVS的响应时间可以达到ps级，是限压型浪涌保护器件中最快的。用于电子电路 的过电压保护时其响应速度都可满足要求。TVS管的结电容根据制造工艺的不同，大体 可分为两种类型，高结电容型TVS一般在几百几千pF的数量级，低结电容型TVS的结电 容一般在几pF几十pF的数量级。一般分立式TVS的结电容都较高，表贴式TVS管中两种 类型都有。在高频信号线路的保护中，应主要选用低结电容的TVS管。TVS管的非线性特性比压敏电阻好，当通过TVS管的过电流增大时，TVS管的钳位 电压上升速度比压敏电阻慢，因此可以获得比压敏电阻更理想的残压输出。在很多需要 精细保护的电子电路中，应用TVS管是比较好的选择。TVS管的通流容量在限压型浪涌保 护器中是最小的，一般用于最末级的精细保护，因其通流量小，一般不用于交流电源线 路的保护，直流电源的防雷电路使用TVS管时，一般还需要与压敏电阻等通流容量大的 器件配合使用。TVS管便于集成，很适合在单板上使用。TVS具有的另一个优点是可灵活选用单向或双向保护器件，在单极性的信号电路 和直流电源电路中，选用单向TVS管，可以获得比较低的残压。2012-12-04,22:06:0114密级：内部公开DKBA1268-2003.08TVS的反向击穿电压、通流容量是电路设计时应重点考虑的。在直流回路中，应 当有：min(3)(L 31.6)LU,式中3为直流TVS的反向击穿电压,是直流回路中 的电压峰值。TVS管主要可用于直流电源、信号线路、天馈线路的防雷保护。TVS管的失效模式主要是短路。但当通过的过电流太大时，也可能造成TVS管被炸 裂而开路。TVS管的使用寿命相对较长。4.4 电压开关型瞬态抑制二极管(TSS)ZZ图4-4 TSS管的原理图符号电压开关型瞬态抑制二极管(TSS,Thyr ist or Sur ge Suppr essor)与TVS管相同,也是利用半导体工艺制成的限压保护器件，但其工作原理与气体放电管类似，而与压敏 电阻和TVS管不同。当TSS管两端的过电压超过TSS管的击穿电压时，TSS管将把过电压钳 位到比击穿电压更低的接近0V的水平上，之后TSS管持续这种短路状态，直到流过TSS 管的过电流降到临界值以下后，TSS恢复开路状态。TSS管在响应时间、结电容方面具有与TVS管相同的特点。易于制成表贴器件，很 适合在单板上使用，TSS管动作后，将过电压从击穿电压值附近下拉到接近0V的水平，这时二极管的结压降小，所以用于信号电平较高的线路(例如：模拟用户线,、ADSL等)保护时通流量比TVS管大，保护效果也比TVS管好。TSS适合于信号电平较高的信号线路 的保护。2012-12-04,22:06:0115密级：内部公开DKBA1268-2003.08在使用TSS管时需要注意的一个问题是：TSS管在过电压作用下击穿后，当流过TSS 管的电流值下降到临界值以下后，TSS管才恢复开路状态，因此TSS管在信号线路中使用 时，信号线路的常态电流应小于TSS管的临界恢复电流。临界恢复电流值随TSS管的型号 和设计应用场合的不同而不同，使用时应注意在器件手册中查明所用具体型号的确切 值。TSS管的击穿电压(niin(UBR)、通流容量是电路设计时应重点考虑的。在信号 回路中时，应当有：min(UBR)(1.21.5)U,ils,式中U.为信号回路的峰值电压。TSS管较多应用于信号线路的防雷保护。TSS管的失效模式主要是短路。但当通过的过电流太大时，也可能造成TSS管被炸 裂而开路。TSS管的使用寿命相对较长。4.5 正温度系数热敏电阻(PTC)PTC是一种限流保护器件，它有一个动作温度值乙当其本体内温度低于4时，其阻值维持基本恒定，这时的阻值称为冷电阻。当正温度系数电阻本体那温度高于A 时，其阻值迅速增大，可以达到的最大阻值能过比冷电阻值打104倍左右。由于它的阻 值可以随温度升高而迅速增大，所以一般串联于线上用作暂态大电流的过流保护。PTC 在信号线及电源线路上都有应用。PTC反应速度较慢，一般在毫秒级以上，因此它的非线性电阻特性在雷击过电流 通过时基本发挥不了作用，只能按它的常态电阻(冷电阻)来估算它的限流作用。热敏 电阻的作用更多的体现在诸如电力线碰触等出现长时间过流保护的场合，常用于用户线 路的保护中。2012-12-04,22:06:0116密级：内部公开DKBA1268-2003.08目前PTC主要有高分子材料PTC和陶瓷PTC两种，其中陶瓷PTC的过电压耐受能力比 高分子材料的PTC好，但高分子材料的PTC响应速度比陶瓷PTC快。通常陶瓷PTC不能实现 低阻值，低阻值的PTC均采用的是高分子的材料。4.6 保险管、熔断器、空气开关保险管、熔断器、空气开关都属于保护器件，用于设备内部出现短路、过流等故 障情况下，能够断开线路上的短路负载或过流负载，防止电气火灾及保证设备的安全特 性。保险管一般用于单板上的保护，熔断器、空气开关一般可用于整机的保护。下面 简单介绍保险管的使用。对于电源电路上由空气放电管、压敏电阻、TVS管组成的防护电路，必须配有保 险管进行保护，以避免设备内的防护电路损坏后设备发生安全问题。图4-5给出了保险 应用的两个例子，其中a电路中防护电路与主回路共用一个保险，当防护电路短路失效 时主回路供电会同时断开，b电路中主回路和防护电路有各自的保险，当防护电路失效 时防护电路的保险断开，主回路仍然能正常工作，但是此时端口再出现过电压时，端口 可能会因为失去防护而导致内部电路的损坏。两种电路各有利弊，在设计过程中可以根 据需要选用。无馈电的信号线路、天馈线路的保护采用保险管的必要性不大。a-T-1 保险 主回路保险输入b2012-12-04,22:06:0117密级：内部公开DKBA1268-2003.08图4-5保险应用的两个例子保险管的特性主要有：额定电流、额定电压等。其中额定电压有直流和交流之分。标注在熔丝上的电压额定值表示该熔丝在电压等于或小于其额定电压的电路中 完全可以安全可靠地中断其额定的短路电流。电压额定值系列包括在N.E.C规定中，而且也是保险商实验室的一项要求，作为防止火灾危险的保护措施。对于大多数小尺寸 熔丝及微型熔丝，熔丝制造商们采用的标准额定电压为32、63、125、250、600Vo概括而言，熔丝可以在小于其额定电压的任何电压下使用而不损害其熔断特性。防护电路中的保险管，宜选用防爆型慢熔断保险管。4.7 电感、电阻、导线电感、电阻、导线本身并不是保护器件，但在多个不同保护器件组合构成的防护 电路中，可以起到配合的作用。防护器件中，气体放电管的特点是通流量大、但响应时间慢、冲击击穿电压高；TVS管的通流量小，响应时间最快，电压钳位特性最好；压敏电阻的特性介于这两者之 间，当一个防护电路要求整体通流量大，能够实现精细保护的时候，防护电路往往需要 这几种防护器件配合起来实现比较理想的保护特性。但是这些防护器件不能简单的并联 起来使用，例如：将通流量大的压敏电阻和通流量小的TVS管直接并联，在过电流的作 用下，TVS管会先发生损坏，无法发挥压敏电阻通流量大的优势。因此在几种防护器件 配合使用的场合，往往需要电感、电阻、导线等在不同的防护元件之间进行配合。下面 对这几种元件分别进行介绍：电感：在串联式直流电源防护电路中，馈电线上不能有较大的压降，因此极间电，c _a_ _a_-48v T T2012-12-04,22:06:01RTN18密级：内部公开DKBA1268-2003.08路的配合可以采用空心电感，如下图：图4-6用电感实现两级防护器件的配合电感应起到的作用：防护电路达到设计通流量时，TVS上的过电流不应达到TVS 管的最大通流量，因此电感需要提供足够的对雷击过电流的限流能力。在电源电路中，电感的设计应注意的几个问题：1、电感线圈应在流过设备的满 配工作电流时能够正常工作而不会过热；2、尽量使用空心电感，带磁芯的电感在过电 流作用下会发生磁饱和，电路中的电感量只能以无磁芯时的电感量来计算；3、线圈应 尽可能绕制单层，这样做可以减小线圈的寄生电容，同时可以增强线圈对暂态过电压的 耐受能力；4、绕制电感线圈导线上的绝缘层应具有足够的厚度，以保证在暂态过电压 作用下线圈的匝间不致发生击穿短路。在公司电源口的防护电路设计中，电感通常取值为715uH。电阻：在信号线路中，线路上串接的元件对高频信号的抑制要尽量少，因此极间 配合可以采用电阻，如下图：图4-7用电阻实现两级防护器件的配合电阻应起到的作用与前述电感的作用基本相同。以上图为例，电阻的取值计算方 法为：测得空气放电管的冲击击穿电压值明,查TVS器件手册得到TVS管8/20us冲击电流 下的最大通流量L、以及TVS管最高钳位电压则电阻的最小取值为：R (U-U2)/I.2012-12-04,22:06:0119密级：内部公开DKBA1268-2003.08在信号线路中，电阻的使用应注意的几个问题：1、电阻的功率应足够大，避免 过电流作用下电阻发生损坏；2、尽量使用线性电阻，使电阻对正常信号传输的影响尽 量小。导线：某些交/直流设备的满配工作电流很大，超过30A,这种情况下防护电路的 极间配合采用电感会出现体积过大的问题，为解决这个问题，可以将防护电路分为两个部分，前级防护和后级防护不设计在同一块电路板上，同时两级电路之间可以利用规定 长度的馈电线来做配合。图4-8用导线实现两级防器件的配合这种组合形成的防护电路中，规定长度馈电线所起的作用，与电感的作用是相同 的，因为1米长导线的电感量在1L6uH之间，馈电线达到一定长度，就可以起到良好 的配合作用，馈电线的线径可以根据满配工作电流的大小灵活选取，克服了采用电感做 极间配合时电感上不能流过很大工作电流的缺点。4.8 变压器、光耦、继电器变压器、光耦和继电器本身并不属于保护器件，但端口电路的设计中可以利用这 些器件具有的隔离特性来提高端口电路抗过电压的能力。端口雷击共模保护设计有两种方法：1、线路对地安装限压保护器，当线路引入 雷击过电压时，限压保护器成为短路状态将过电流泄放到大地；2、线路上设计隔离元 件，隔离元件两边的电路不共地，当线路引入雷击过电压时，这个瞬间过电压施加在隔 离元件的两边。只要在过电压作用在隔离元件期间，隔离元件本身不被绝缘击穿，并且 2012-12-04,22:06:0120密级：内部公开DKBA1268-2003.08隔离元件前高压信号线不对其他低压部分击穿，线路上的雷击过电压就不能够转化为过 电流进入设备内部，设备的内部电路也就得到了保护。这时线路上只需要设计差模保护，防护电路可以大大简化。例如以太网口的保护就可以采用这种思路。能够实现这种隔离 作用的元件主要有：变压器、光耦和继电器等。这里的变压器主要是指用于信号端口的各种信号传输变压器。变压器一般有初/次级间绝缘耐压的指标，变压器的冲击耐压值（适用于雷击）可根据直流耐压值或交流 耐压值换算出来。大致的估算公式为：冲击耐压值=2 x直流耐压值=3 x交流耐压值。图4-9用变压器实现隔离上图示出一种将变压器结合在内的信号端口防护电路设计。雷击时，设备外部的 线缆上可感应的对地共模过电压作用在变压器的初级和次级之间，如图4-9。只要初/次级不发生绝缘击穿，设备外电缆上的过电压就不会转化为过电流进入设备内部。这时 端口只需要做差模保护，利用变压器等器件的隔离特性，有利于简化端口的防雷电路。采用这种方法设计需要注意的是：变压器、光耦和继电器等元件本身的绝缘耐压 能力应很高（例如冲击耐压大于4kV）,否则在过电压的作用下很容易发生绝缘击穿，不能起到提高端口耐压的作用。另外，利用变压器的隔离特性时，需要注意变压器的初/次级间有分布电容，某些情况下外部线缆上的共模过电压可通过分布电容从初级耦合 到次级，从而进入到内部电路中，这样就破坏了变压器的隔离效果，因此应尽量选用带 有初次极间屏蔽层的变压器，并将变压器屏蔽层外引线在单板内接地，如图4-9所示。2012-12-04,22:06:0121密级：内部公开DKBA1268-2003.08这时变压器的有效绝缘耐压变成了初级与屏蔽接地端间的绝缘耐压值。采用共模隔离设 计的另一个需要注意的问题是初级电路与单板上其它电路、地的印制线在单板上应分离 开，并有足够的绝缘距离。一般，印制板上边缘相距1mm的两根印制走线，能耐受1.2/50us 冲击电压4kV左右。上面几节讲述了防护电路中所使用的元器件，在防护电路的器件选型过程中对气 体放电管、压敏电阻、热敏电阻、保险管、熔断器、空气开关等都要选择有安全认证的 器件。5端口防护概述通信设备的防雷主要需要做端口防护和系统接地两方面的工作。本规范主要阐述 的是端口防护电路设计方面的内容。我们设计的防护电路要获得满意的防雷效果，应达到以下两个目的：1、防雷器 的输出残压应低于被保护端口的过电压耐受水平，并有一定裕量；2、防雷器自身具有 一定的雷击过电流耐受水平，应比实际使用环境中被保护设备端口可能引入的雷击过电 流的最高值要高一些，并有足够裕量。也就是说，通信设备各端口自身要有一定的过电 压耐受水平，并且防雷器自身不易被雷击损坏，只有满足这两点才能对设备的端口实现 有效的保护。防雷器对端口的保护，分为共模保护和差模保护两个方面。对一种线缆而言，引 入设备的过电压/过电流以线缆对地的共模为主，线缆间的差模过电压/过电流相对小一 些。但在有防护电路及设备上广泛采用等电位连接的情况下，共模的过电压/过电流也 可以转化成差模。2012-12-04,22:06:0122密级：内部公开DKBA1268-2003.08需要注意的是：1、通信设备防护能力的强弱，与系统接地设计的关系也非常密切。防雷设计对接地的要求中，最根本的一点是实现设备上单板工作地和保护 地的等电位连接。通信设备不仅需要良好的端口防护电路，同时也需 要有合理的系统接地设计，才能达到良好防雷效果。关于设备系统接 地的设计原则和方法，请参见公司已发布的接地设计指导书。2、设备端口的防护指标根据其产品族类、应用环境、网络地位、信号类型等因素的不同而不同，从而其所对应的防护电路有所差异。关于设 备端口的具体防护指标请参见公司的产品工程特性需求基线。防雷器主要分为电源防雷器、信号防雷器、天馈防雷器。各种防雷器的保护效果,与防雷器的安装方式有很大的关系，因此，下面对各种防雷器的安装方式做一下说明。5.1 电源防雷器的安装5.1.1 串联式防雷器串联式电源防雷器接在馈电线的线间，保护器件并接到馈电线上的走线可以做到48V-输 输-黑RTN-入 中-RTNPGND-1|-PGND串联式直流电源避雷器很短且距离是固定的，因此串联式电源防雷器的安装位置可视设备安装的方便、合理性 来确定。图5-1串联式防雷器的安装2012-12-04,22:06:0123密级：内部公开DKBA1268-2003.085.1.2并联式防雷器并联式电源防雷器在安装中需要注意的一个问题是：防雷器并接到机柜电源接线 端子的导线（或并接到馈电线上的导线）一定要短，否则电源防雷器的保护效果会大大 下降。图5-2示出一种不好的防雷器安装方式：防雷器到机柜接线端子的并接线较长（例 如：11.5米）。由图5-2可以看出：直流馈电线引入差模过电流时，由于并接电源防 雷器的作用，机柜电源端子处呈现的差模残压为：Ua d=Ua b+Ubc+Ucd。其中Ube是电源防雷器 的差模残压，1、Ucd分别是过电流流过电源防雷器的两段并接导线时导线两端的瞬间 压降。电源防雷器的差模残压（Ua d）在5kA的8/20US冲击电流下约200V左右；若导线 Lm L分别长1米,则在5kA的8/20us冲击电流下，若导线以、5两端的瞬间的压降心、以分别可以达到905V（如图5-3中左图所示）。这时设备电源接线端子处的残压值为：Uid=Ua b+Ubc+Ucd=905+200+905=2010V,可见并接导线达到1米长时,影响设备端口差模残 压指标的主要是导线的压降而不是防雷器的残压。所以，电源防雷器到机柜电源接线 端子的并接导线太长，无法使电源防雷器有效的保护设备。2012-12-04,22:06:0124密级：内部公开DKBA1268-2003.08图5-3 5kA（左）、3kA（右）的8/20us冲击电流下1米长导线两端压降（试验实测值，探头衰减500倍）冲击电流作用下线缆两端的压降可以通过理论计算大致估算出来：一根导线可等 效为一个电感，在一个变化的电流流过导线时，导线两端的压降为：U=L di/dt,其中L为导线上的电感量，一般1米长导线的电感量在luH1.6uH之间（计算可取luH）;di/dt是导线上电流的变化率。通过这个公式可以看出，U与L成正比，L又与线长成 正比。因此,减小电源防雷器并接导线的长度就是减小以和心，也就是减小Ua d。所以,电源防雷器并接到机柜电源接线端子的导线（或并接到馈电线上的导线）一定要短，特 别是对于防护等级在20kA或者40kA这样大量级的情况，防雷模块的安装需要尤为注意。这一设计原则应用到单板内的防护电路设计也是一样的道理：做线间保护的防雷电路的 引线一定要短。5.2 信号防雷器的接地2012-12-04,22:06:0125密级：内部公开DKBA1268-2003.08图5-4示出一种不正确的信号防雷器安装方式：防雷器安装在设备以外的其它设备内（例如：DDF架内），并且通过其它装置的接地线接地，由于机房内独立设备的保护接地线通常都不会太短（320米），使信号防雷器的共模防护作用大大减低。图5-4不正确的信号防雷器安装方式根据被保护设备内部接口电路的不同，信号防雷器实现共模保护的原理略有区 别：1、内部接口具有对地的防护电路，或外部线缆中有信号回线与内部单板地连接。这种情况下，外加信号防雷器应达到如下效果：由信号线引入的共模过电流，绝大部分通过信号防雷器的接地线泄放到大地，只有非常小的一部分过电流流入 设备内部，这一小部分过电流是设备内部的单板防护电路本身能耐受得住而不发 生损坏的。在信号防雷器和单板级防护电路都存在的情况下，线缆上的感应过电流可以 同时通过图5-4中1、2两条泄放途径泄放到大地。但是图中泄放途径1因为保护接 地线太长而具有较大的线间感抗,使路径1不能成为比路径2阻抗小得多的雷电流 低阻泄放路径，因此信号防雷器的共模保护效果大大减低。解决方法是：将信号 2012-12-04,22:06:0126密级：内部公开DKBA1268-2003.08防雷器靠近被保护设备安装或安装在被保护设备内部，信号防雷器通过很短的接 地线接到设备的保护地上去，如图5-5所示。2、内部信号接口没有防护电路，且外部信号电缆对内部单板地隔离外部信号电缆对内部单板地隔离的情况下，只要接口部分出现的过电压没有 超过接口电路自身的绝缘耐压值时，接口电路一般不会发生共模损坏。因此信号 防雷器的共模保护作用体现在：外部线缆引入感应雷击过电流时，信号防雷器本 身的共模残压加上信号防雷器接地线两端的压降，必须小于接口电路自身的绝缘 耐压。我们知道5kA的8/20us冲击电流作用下1米长导线两端的压降可达到900V 左右，而导线两端的压降为：U=L di/dt,因此减小信号防雷器输出共模残 压的最有效办法是减小信号防雷器接地线的长度（信号防雷器自身的共模残压可 以做到很小）。正确的信号防雷器安装方式也是：将信号防雷器靠近被保护设 备安装或安装在被保护设备内部，信号防雷器通过很短的接地线接到设备的保护 地上去。这个原则也适用于单板内部防护电路的设计：单板内部防护电路的泄流 地应尽可能短的在单板框母板上与单板工作地汇接在一起。5.3 天馈防雷器的接地天馈防雷器的安装和接地设计中，一个很重要的问题是应符合国家的行业标准中 对天馈防雷器安装及接地的要求。YD 5068-98移动通信基站防雷与接地设计规范第 3.3.3条明确规定：“同轴电缆馈线进入机房后与通信设备连接处应安装馈线防雷器，以防来自天馈线的感应雷。馈线防雷器接地端子应就近引接到室外馈线入口处接地线 上。”因此，应该明确的是：当设备位于室内并在馈线上配置天馈防雷器时，应该安装 2012-12-04,22:06:0127密级：内部公开DKBA1268-2003.08接地线，且接地线应接室外接地排（当天馈防雷器位于机柜顶部或者内部时可以不遵照 本要求）。5.4 防雷器正确安装的例子图5-5防雷器正确安装的例子图5-5示出防雷器正确安装的例子。其中，直流电源防雷器是并联式防雷器，通 过很短的（10cm左右）并接线接到设备的电源接线端子上（安装位置1）,或采用凯文接 线的方式接到馈电线上（安装位置2）;信号防雷器应安装在设备机柜上，宜通过金属 固定件实现与机壳保护地的直接连接，如果采用接地线则应尽量短，至少
