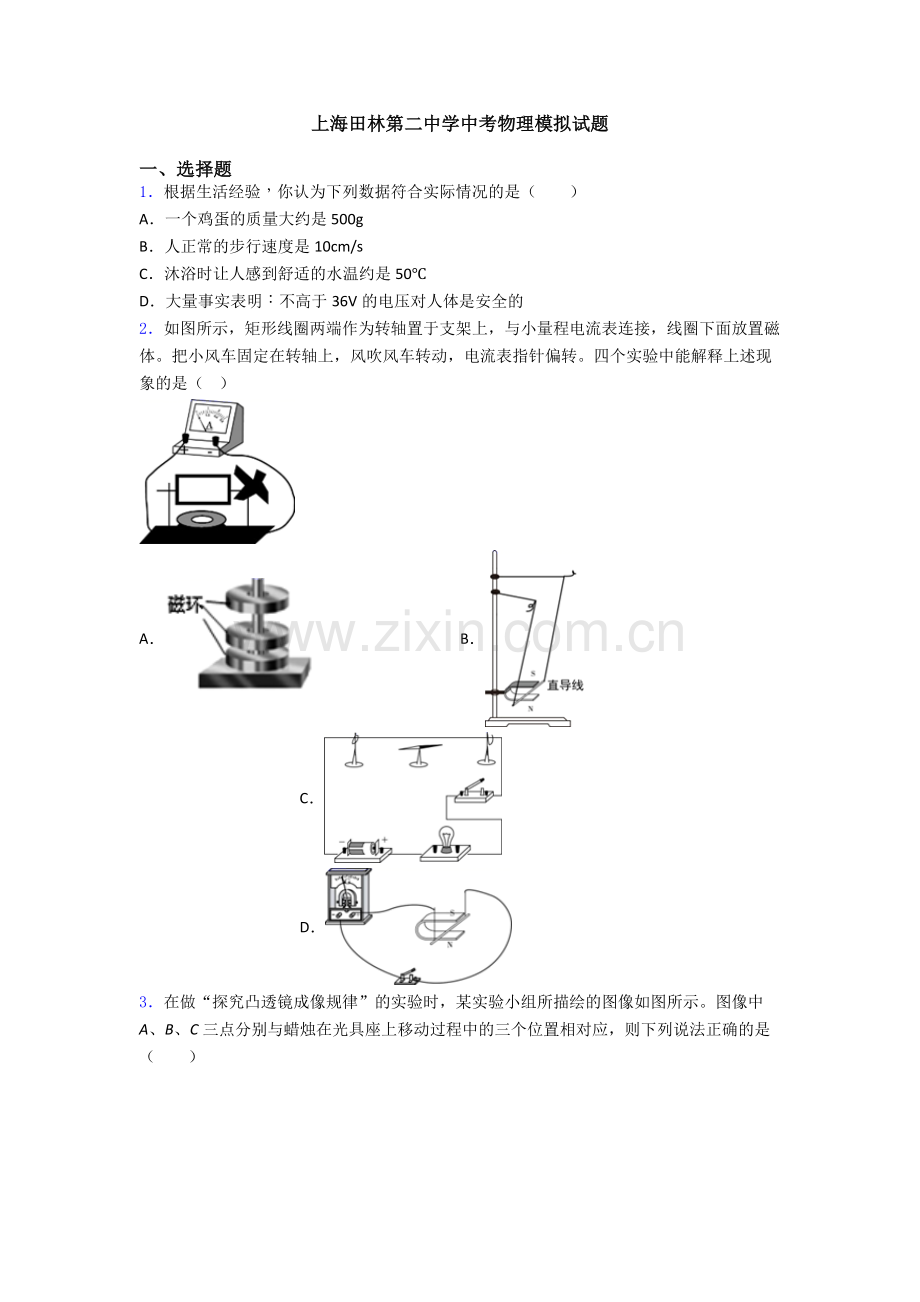

上海田林第二中学中考物理模拟试题

一、选择题
1．根据生活经验，你认为下列数据符合实际情况的是（　　）
A．一个鸡蛋的质量大约是500g
B．人正常的步行速度是10cm/s
C．沐浴时让人感到舒适的水温约是50℃
D．大量事实表明：不高于36V的电压对人体是安全的
2．如图所示，矩形线圈两端作为转轴置于支架上，与小量程电流表连接，线圈下面放置磁体。把小风车固定在转轴上，风吹风车转动，电流表指针偏转。四个实验中能解释上述现象的是（ ）

A． B． C． D．

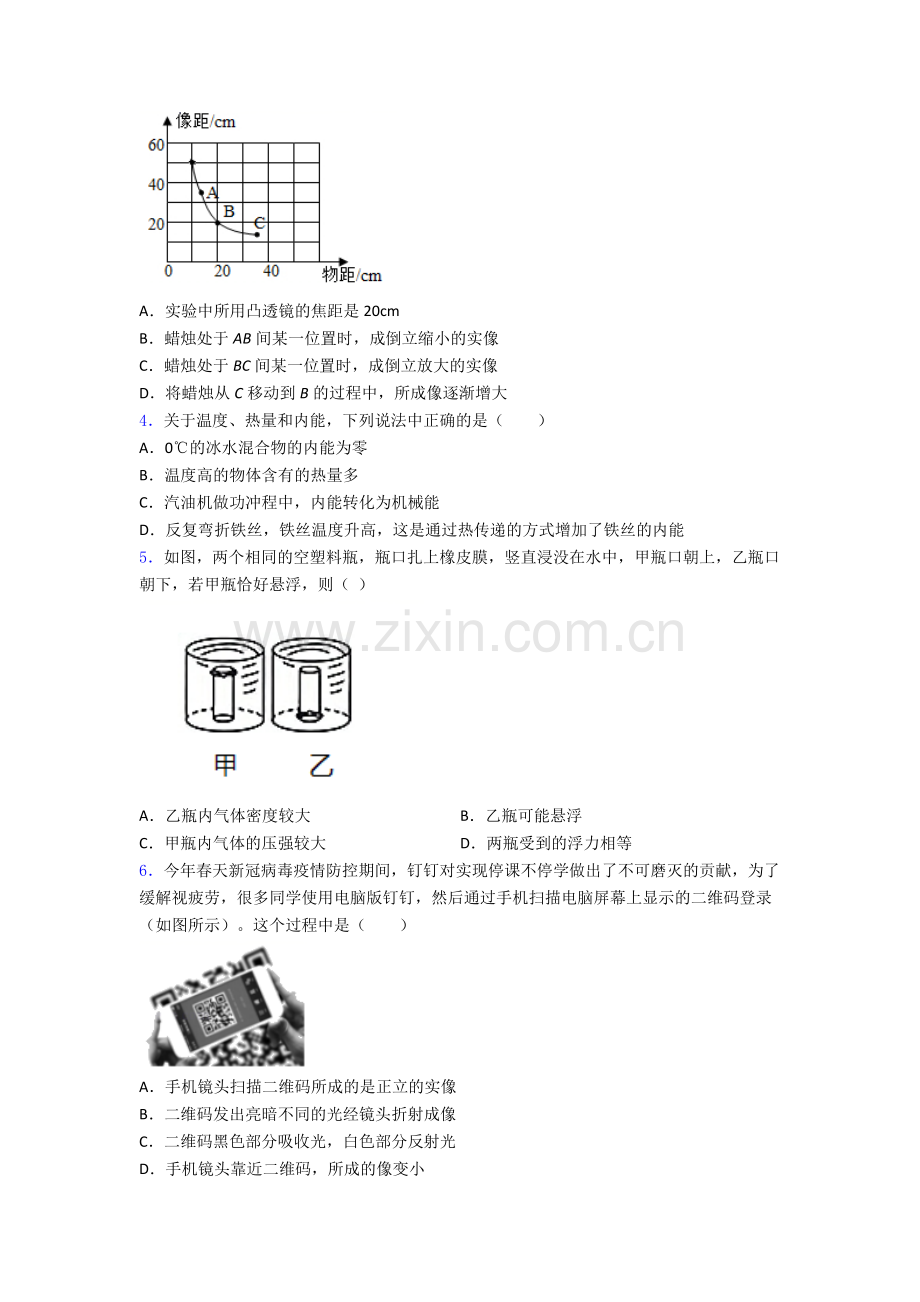

3．在做“探究凸透镜成像规律”的实验时，某实验小组所描绘的图像如图所示。图像中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应，则下列说法正确的是（　　）

A．实验中所用凸透镜的焦距是20cm
B．蜡烛处于AB间某一位置时，成倒立缩小的实像
C．蜡烛处于BC间某一位置时，成倒立放大的实像
D．将蜡烛从C移动到B的过程中，所成像逐渐增大
4．关于温度、热量和内能，下列说法中正确的是（　　）
A．0℃的冰水混合物的内能为零
B．温度高的物体含有的热量多
C．汽油机做功冲程中，内能转化为机械能
D．反复弯折铁丝，铁丝温度升高，这是通过热传递的方式增加了铁丝的内能
5．如图，两个相同的空塑料瓶，瓶口扎上橡皮膜，竖直浸没在水中，甲瓶口朝上，乙瓶口朝下，若甲瓶恰好悬浮，则（ ）

A．乙瓶内气体密度较大 B．乙瓶可能悬浮
C．甲瓶内气体的压强较大 D．两瓶受到的浮力相等
6．今年春天新冠病毒疫情防控期间，钉钉对实现停课不停学做出了不可磨灭的贡献，为了缓解视疲劳，很多同学使用电脑版钉钉，然后通过手机扫描电脑屏幕上显示的二维码登录（如图所示）。这个过程中是（　　）

A．手机镜头扫描二维码所成的是正立的实像
B．二维码发出亮暗不同的光经镜头折射成像
C．二维码黑色部分吸收光，白色部分反射光
D．手机镜头靠近二维码，所成的像变小
7．小明骑自行车到东进公园游玩，沿通榆河岸向南行驶，感觉无风，但堤上柳树的枝叶却在随风飘动，此时的风向是
A．向北 B．向南 C．向东 D．向西
8．如甲图所示，小明用弹簧测力计水平拉木块，使它先后两次水平木板滑动相同的距离，乙图是他两次拉动同一木块得到的距离随时间变化的图像、下列说法正确的是（　　）

A．两次木块都受到平衡力的作用 B．第一次的拉力比第二次的拉力大
C．第一次的惯性比第二次的惯性大 D．第一次拉力做功比第二次拉力做功多
9．春晚节目中的创意表演《青春跃起来》熔歌舞、蹦床、灌篮等表演于一炉，展现了无奋斗、不青春的精神。不计空气阻力，下面说法正确的是（ ）

A．运动员被蹦床弹起后在空中向上运动，受弹力和重力的作用
B．运动员灌篮后，球向下加速运动，主要是因为球具有惯性
C．运动员抱着篮球在空中运动，不做其他动作时，以人为参照物，球是静止的
D．篮球从接触地面到离地反弹的整个过程中，动能和重力势能的总和保持不变
10．下列能源中属于可再生能源的是（　　）
A．石油 B．核能 C．天然气 D．太阳能
11．一均匀木板AB，B端固定在墙壁的转轴上，木板可在竖直面内转动，木板下垫3块C，恰好使木板水平放置，如图所示，现在水平力F将C由A向B匀速推动过程中，推力F将（ ）

A．大小不变 B．逐渐增大 C．先增大后减小 D．先减小后增大
12．如图甲，静止在水平面上的物块，受水平拉力F作用，F随时间t的变化关系如图乙所示。从t＝0开始，小兵每隔2s记录的物块位置和时刻如图丙所示，下列说法正确的是（　　）

A．0﹣6s内，物块受到的摩擦力小于2N
B．12﹣l4s内，力F做功48J
C．从10s开始F的功率保持24W不变
D．若t＝12s时撤去所有外力，物体将做减速运动
13．下列关于力和运动的说法中正确的是（ ）
A．运动的足球具有惯性，静止的足球没有惯性
B．跳远运动员起跳前的助跑，是为了增大惯性
C．足球在地上越滚越慢，说明物体的运动需要力来维持
D．抛出去的铅球最终会落回地面，是因为铅球受到重力
14．如图所示，下列工具的使用，属于省距离的杠杆是（　　）
A．镊子
B．钳子
C．起子
D． 剪刀
15．如图为一种握力计和它的工作原理图．电源电压保持不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）．握力计测量范围为0～300N，电路中电流表变化范围0.1～0.6A，则下列说法正确的是

A．握力300N时电路中电流为0.6A
B．R1连入电路阻值变化的范围是0～30Ω
C．R2消耗的最小功率为0.5W
D．电路消耗的总功率变化范围是0.3W～1.8W
16．如图所示，在微型电扇的插头处接一个发光二极管，用手旋转叶片，观察到发光二极管发光了。下图中与这个实验原理相同的是（　　）

A．
B．
C．
D．
17．某宿舍楼一单元的几家住户为增强安全感．在单元楼梯口安装了防盗门．如图所示为单元防盗门门锁的原理图．各家住户都安有一个控制开关S，用来控制门锁，图中只画出了其中一家住户的控制开关．该门锁的工作过程是：楼上的人闭合控制开关S．门锁上通电后的电磁铁吸引卡入右侧门上门扣中的衔铁，衔铁脱离门扣，门可打开．关于该门锁．下列说法中正确的是（ ）

①闭合开关后，电磁铁的右端为S极；
②闭合开关后，电磁铁的右端为N极；
③该单元的各住户控制门锁的开关是并联的；
④该单元的各住户控制门锁的开关是串联的．
A．①③ B．①④ C．②③ D．②④
18．关于温度、内能、热量，下列说法正确的是（ ）
A．物体吸收热量，温度一定升高
B．物体的温度越高，它含的热量越多
C．物体温度升高，内能一定增加
D．物体内能越多，放热一定越多
19．自然界中存在着多种人类所需的能源，在下列几组能源中，属于可再生能源的一组是（ ）
A．水能、石油、核燃料 B．风能、水能、太阳能
C．煤炭、石油、天然气 D．风能、地热能、天然气
20．如图所示是某品牌电动剃须刀，按下开关其内部的电动机高速运转带动刀片旋转实现剃须的目的。下列四幅图中与这一过程的工作原理相同的是（　　）

A． B． C． D．
21．关于能源、信息和材料，下列说法正确的是(　　)
A．核能是可再生能源 B．录音磁带和 VCD 光碟都应用了磁性材料
C．光导纤维利用光的反射原理传递信息 D．电磁波不能在真空中传播
22．2018年2月12日13时03分，我国在西昌卫星发射中心用长征三号乙运载火箭，以“一箭双星”方式成功发射第二十八、二十九颗北斗导航卫星，如图所示的卫星沿椭圆轨道绕地球运行，离地球最近的一点叫近地点，最远的一点叫远地点，它在大气层外运行，不受空气阻力，则下列说法正确的是（　　）

A．卫星从远地点运行到近地点，重力势能减小，动能增大，机械能守恒
B．卫星从远地点运行到近地点，重力势能增大，动能减小，机械能守恒
C．卫星从近地点运行到远地点，重力势能增大，动能增大，机械能不守恒
D．卫星从近地点运行到远地点、重力势能减小，动能减小，机械能不守恒
23．如图所示，将一只标有”12V 6W”的灯泡与一电阻串联后接到电压为12V的电源上，电阻消耗的功率为1W（假定灯丝电阻不变），则此时

A．灯泡与电阻消耗的总功率为7W B．灯泡与电阻消耗的总功率为6W
C．灯泡消耗的功率大于5W D．灯泡消耗的功率小于5W
24．对图中所示光现象的描述正确的是(　　)

A．图甲中，漫反射的光线不遵循光的反射定律
B．图乙中，水中倒影说明了光的折射
C．图丙中，光的色散现象说明白光是由各种色光混合而成的
D．图丁中，平面镜成像时进入眼睛的光线是由像发出的
25．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示。电源电压恒为 4.5V，电压表量程“0~3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“3V 1.5W”字样（忽略灯丝电阻变化）。在不损坏电路元件的情况下，下列判断正确的是（ ）

A．滑动变阻器两端的最大电压是3V
B．该电路的最大总功率是4.5W
C．电路中电流变化的范围是0.173A~0.5A
D．滑动变阻器阻值变化的范围是3Ω~10Ω
二、实验题
26．如图所示是智能灯电路原理图。灯L标有“12V 4W”字样，当滑动变阻器的滑片P在最左端a时，灯L正常发光，当滑片P位于中点b和最右端c时，灯L两端电压之比为 3∶2.电源电压不变，不考虑温度对灯丝电阻的影响。求：

(1)灯泡L的电阻；
(2)当滑动变阻器接入电路中的电阻是12Ω时，灯L消耗的实际功率；
(3)滑动变阻器的最大阻值。
27．如图所示的电路中，R1=40Ω，R3=20Ω，电源电压U=12V且保持不变，当S1、S2断开时，电流表的示数为0．1A ；求：

（1）R2的阻值．
（2）S1、S2均断开，R2的电功率．
（3）S1、S2闭合时通电10分钟R2消耗的电能．
28．如图所示，小灯泡L上标有“6V 3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，变阻器R的最大电阻为120Ω．只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为Ra，且Ra︰Rb=6︰5，灯L正常发光，电流表示数为Ia．只闭合S2，移动滑片，当滑片置于b点时，电流表示数为Ib．此时电压表示数与滑片置于a点时相等，Ia︰Ib=5︰3．(灯丝电阻不随温度变化)，求：

(1)小灯泡的电阻；
(2)定值电阻R0和电源电压U；
(3)在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少?在电表的示数不超过量程，只闭合S2时，电路消耗的最小功率为多少?
29．科学小组设计了一个给工件镀膜的电路模型，通过改装电压表来观察和控制工件放入镀膜中的深度。如图，电源电压恒定，R0为定值电阻，在压敏电阻RX上放有托盘，托盘上放有容器（不计托盘和容器的质量），容器内装有40N的水。闭合开关，用轻质杠杆连接不吸水的圆柱体工件，将工件两次浸入水中（均未浸没且不触底，水未溢出），第一次工件下表面距水面2cm，电压表示数为6V，杆的作用力为10N；第二次工件下表面距水面6cm，电压表示数为4V，杆的作用力为6N。压敏电阻上表面的受力面积为20cm2，其电阻值RX随压力F的变化关系如表。g取10N/kg，ρ水=1.0×103kg/m3，求：
F/N
42
44
46
48
…
62
64
RX/Ω
28
22
18
16
…
9
8

(1)工件未浸入水中时，压敏电阻所受的压强；
(2)工件下表面距水面2cm时，其下表面所受水的压强；
(3)为使工件浸入镀膜液中的深度越深（未浸没），电压表的示数越大，从而控制镀膜情况，你认为应该怎样利用现有元件改进电路？
(4)在原设计电路中，如果工件两次浸入水中压敏电阻所受压强的变化大于6000Pa，求该电路的电源电压。
30．“测量橙汁的密度”实验

①为了测量结果更准确，下列实验步骤的合理顺序是________（用字母表示）
A．计算橙汁的密度
B．用天平测出空烧杯的质量
C．烧杯中盛适量的橙汁，用天平测出橙汁和烧杯的总质量
D．调节天平平衡
E．将烧杯中的橙汁全部倒入量筒中，读出橙汁的体积
②测量橙汁和烧杯总质量时，砝码和游码的位置如图甲所示，则总质量为________g．
③不用量筒，只需添加一个完全相同的烧杯和适量的水，也可以完成该实验．
实验步骤如下：
a．用已调好的天平测出空烧杯的质量，记为m0；
b．向一个烧杯倒入适量橙汁，用天平测出橙汁和烧杯的总质量，记为m1；
c．向另一个烧杯中倒入与橙汁等深度的水（如图乙），用天平测出水和烧杯的总质量，记为m2；
d．橙汁的密度ρ橙汁=________（水的密度用ρ水表示）
31．如图在“探究凸透镜成像规律”的实验中：

(1)实验前应点燃蜡烛，观察烛焰、凸透镜和光屏的中心是否在同一高度上，这样做的目的是______；
(2)当蜡烛、凸透镜和光屏的相对位置如图甲所示时，光屏上出现清晰的像，则像是倒立、______的实像，写出这一规律的应用______；
(3)实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到。如图乙所示，在(2)的基础上，拿掉光屏，用肉眼在______（选填“A”“B”或“C”）位置沿图示方向能看到这个实像；
(4)在(2)的基础上，将光屏向右移动时，光屏上的像将会模糊，如果蜡烛与凸透镜不动，那么，在凸透镜前放置______（选填“凸”或“凹”）透镜，才可能在光屏上得到清晰的像。

【参考答案】***试卷处理标记，请不要删除

一、选择题

1．D
解析：D
【解析】
【分析】
【详解】
A．一斤鸡蛋的数量大约是10个，即500g鸡蛋大约是10个，那么一个鸡蛋质量约是50g，A项不合题意；
B．人正常的步行速度约是1.1m/s，不是10cm/s，B项不合题意；
C．人体的正常温度是37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不会达到50℃，C项不合题意；
D．经验证明，不高于36V的电压对人体是安全的，选项D符合题意。
故选D。
2．D
解析：D
【解析】
【分析】
【详解】
根据题意可知，风吹风车转动，电流表指针偏转，有感应电流产生，属于电磁感应现象，是发电机的原理。
A．磁环是利用了磁极间的作用来工作的，故A不符合题意；
B．此图中有电源，通电直导线在磁场中受力运动，是电动机的原理图，故B不符合题意；
C．此图中有电源，通电直导线周围有磁场使小磁针发生偏转，是电流的磁效应，故C不符合题意；
D．此图中没有电源，导体在磁场中做切割磁感线运动时，电流表指针摆动，说明有感应电流产生，是电磁感应现象，故D符合题意。
故选D。
3．D
解析：D
【解析】
【分析】
【详解】
A．根据凸透镜成像规律可知，当物距等于像距时，均为二倍焦距，由图可知

成倒立等大的实像，所以凸透镜的焦距

故A不正确；
B．蜡烛处于AB间某一位置

成倒立、放大的实像，故B不正确；
C．蜡烛处于BC间某一位置时

成倒立、缩小的实像，故C不正确；
D．将蜡烛从C移动到B的过程中，物距大于一倍焦距时，凸透镜成实像。物距减小，像距增大，像变大，故D正确。
故选D。
4．C
解析：C
【解析】
【分析】
【详解】
A．因为一切物体在任何温度下都具有内能，所以0℃的冰块也有内能，其内能不为零，故A不正确；
B．热量是过程量，不能说含有热量，故B不正确；
C．汽油机的做功冲程中，燃料燃烧产生的内能推动活塞运动，将内能转化为了机械能，故C正确；
D．反复弯折铁丝，铁丝温度升高，这是通过做功的方式增加了铁丝的内能，故D不正确。
故选C。
5．A
解析：A
【解析】
【分析】
【详解】
BD．已知两个空塑料瓶是相同的，则两个空塑料瓶的重力相等；甲瓶恰好悬浮，则甲瓶受到的浮力等于瓶的重力；由图可知：乙瓶的橡皮膜朝下时，浸入液体的深度大，橡皮膜凹的更明显，则乙瓶排开水的体积小于甲瓶排开水的体积，根据阿基米德原理可知：乙瓶受到的浮力小于甲瓶受到的浮力，则乙瓶受到的浮力小于瓶的重力，所以，乙瓶会下沉，故BD不符合题意；
AC．由于两个空塑料瓶是相同的，瓶内空气质量相同，乙瓶橡皮膜凹进得更多，体积变小，故乙瓶内空气的密度变大，乙瓶内空气的压强也变大，故C不符合题意故，A符合题意。
故选A。
6．C
解析：C
【解析】
【分析】
【详解】
A．手机镜头扫描二维码所成的是倒立、缩小的实像，故A不符合题意；
BC．二维码本身不能发光，不是光源；二维码白色部分能够反射所有色光，黑色部分不反射光，吸收光，故B不符合题意，C符合题意；
D．手机镜头靠近二维码时，物距变小，像距变大，像变大，故D不符合题意。
故选C。
7．B
解析：B
【解析】
【分析】
【详解】
小明骑车向南行驶，以自己作为参照物，他骑车的速度与风速相同，所以感觉无风，此时的风向应是向南。以柳树作为参照物，会看到堤上柳树的枝叶却在随风飘动。
所以B正确，ACD错误。
答案为B。
8．A
解析：A
【解析】
【分析】
【详解】
A．由图可知，两次路程时间图像都是经过原点的一条倾斜的直线，说明两次所做的运动都是匀速直线运动，所以两次木块都受到平衡力作用，故A正确；
B．因为木块都做匀速直线运动，所以木块处于平衡状态，所以木块所受的拉力等于摩擦力，因为两次压力大小相同、接触面的粗糙程度相同，所以两次所受的滑动摩擦力相同，即拉力相同，故B错误；
C．惯性和物体的质量有关，两次用的物体的质量相同，所以惯性相同，故C错误；
D．根据A的分析可得，两次拉力大小相同，但是不能确定在拉力方向上移动距离的关系，故没法确定拉力做的功的关系，故D错误。
故选A。
9．C
解析：C
【解析】
【分析】
【详解】
A．运动员被蹦床弹起后在空中向上运动，离开蹦床后，运动员受重力和空气阻力的作用，不再受到弹力的作用，故A错误；
B．运动员灌篮后，球向下加速运动，主要是因为球受到了重力的作用，故B错误；
C．运动员抱着篮球在空中运动，不做其他动作时，以人为参照物，球相对于人的位置没有发生变化，故球是静止的，故C正确；
D．篮球从接触地面到离地反弹的整个过程中，要克服空气阻力做功，部分机械能转化为内能，则机械能不再守恒，故D错误。
故选C。
10．D
解析：D
【解析】
【分析】
【详解】
核能、石油、天然气都属于不可再生能源，只有太阳能是可再生能源。
故选D。
11．B
解析：B
【解析】
【分析】
【详解】
杆受重力G和C对它的支持力FN，木板可在竖直面内绕转轴转动，由杠杆平衡条件可知

在C逐渐向右推移的过程中，支持力FN对轴B的力臂L逐渐减小，则FN逐渐增大．由此可知，C和木板间、C和地面间的摩擦力逐渐增大，由平衡条件知，水平推力F也逐渐增大。
故选B。
12．B
解析：B
【解析】
【分析】
【详解】
A．由图丙可知，12﹣18s内物块在相同的时间内运动的距离相等，做匀速直线运动，则物块受到的摩擦力等于拉力即4N；由图乙可知，0﹣6s内物块水平拉力F为2N，物体静止，根据二力平衡可知其受到的摩擦力等于2N，故A错误；
B．12﹣l4s内物块做匀速直线运动，力F做功为

故B正确；
C．10﹣12s内物块所受拉力为6N，做加速直线运动，根据功率计算公式，由于速度在变化，故从10s开始F的功率也在变化，故C错误；
D．根据牛顿第一定律，若t＝12s时撤去所有外力，物体将一直做匀速直线运动，故D错误。
故选B。
13．D
解析：D
【解析】
【分析】
【详解】
A．惯性是物体的一种物理属性，任何物体任何时候都具有惯性，故A错误；
B．惯性只跟物体的质量有关，跳远运动员起跳前的助跑并不能增大惯性，只是利用了惯性，故B错误；
C．足球在地上越滚越慢，受到阻力的作用，运动状态发生改变，说明力可以改变物体的运动，而不是运动状态需要力来维持，故C错误；
D．抛出去的铅球由于受到地球引力的吸引，即地球施加的重力作用，最终会落回地面，故D正确。
故选D。
14．A
解析：A
【解析】
【分析】
【详解】
A．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，省距离，故A符合题意；
B．钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，费距离，故B不符合题意；
C．起子在使用过程中，动力臂大于阻力臂，是省力杠杆，费距离，故C不符合题；
D．剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，费距离，故D不符合题意。
故选A。
15．D
解析：D
【解析】
【详解】
A. 由图可知，当滑片在电阻R1的最上端时（即不用力时），R1连入电路阻值为零，此时电路中电流最大，为0.6A；当滑片在电阻R1的最下端时（即握力300N时），R1连入电路阻值最大，此时电路中电流最小，为0.1A．故A错误．
B. 当滑片在电阻R1的最上端时，R1连入电路阻值为零，电路中只有R2工作，电流为0.6A，则电源电压为U=IR2=0.6A×5Ω=3V．当滑片在电阻R1的最下端时，R1连入电路阻值最大，此时电路中R1与R2串联，电流为0.1A，根据欧姆定律有I=，则R1===25Ω．即R1连入电路阻值变化的范围是0～25Ω．故B错误．
C. 当滑片在电阻R1的最下端时，R1连入电路阻值最大，此时R2两端电压最低，电路中电流最小，为0.1A，R2消耗的功率最小．则R2消耗的最小功率为P=I2R2=（0.1A）2×5Ω=0.05W．故C错误．
D. 电路消耗的总功率最大为P最大=UI最大=3V×0.6A=1.8W；最小为P最小=UI最小=3V×0.1A=0.3W，即总功率变化范围是0.3W～1.8W．故D正确．
16．A
解析：A
【解析】
【详解】
微型电扇中装有电动机，电动机主要是由磁体和线圈组成，用手旋转叶片时，线圈恰好在磁场中做切割磁感线运动，此时会产生电流，发光二极管发光了，该现象是电磁感应现象。
A．图中闭合电路的部分导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可从电流表指针发生偏转来体现），这是电磁感应现象，故A符合题意．
B．图中直导体通电后在磁场中运动，说明磁场对通电导体有力的作用，是电动机的工作原理，故B不符合题意；
C．图中是电磁铁，是电流的磁效应，故C不符合题意；
D．图中导体通电后小磁针会偏转，说明通电导体周围有磁场，是奥斯特实验，故D不符合题意；
故选A。
【点睛】
本题需注意电磁感应为因为运动而产生了电流，导体在磁场中受力是因为有了电流而发生了运动。实验装置是不同的，而风扇内部的线圈当外部接电源时，风扇能转动，是磁生电；当用外力转动风扇时，就成了发电机。
17．A
解析：A
【解析】
【分析】
【详解】
由图可知电流由右侧流入，则由右手螺旋定则可知电磁铁的左端为N极，右侧为S极；故①正确；因各用户要独立控制门锁，即有一个开关闭合即能打开门锁，故只有并联电路才能完成该功能；若为串联应让各开关均闭合才能控制门锁；故③正确；
故选A．
18．C
解析：C
【解析】
【分析】
【详解】
A.物体吸收热量，温度不一定升高，例如晶体的熔化和液体的沸腾过程，该选项说法不正确；
B.热量是热传递过程中的传递量，是中间过程量，不能说含有热量，该选项不正确；
C.物体温度升高，内能一定增加，该选项说法正确；
D.物体内能越多，放热不一定越多，错误；故 选C．
19．B
解析：B
【解析】
【详解】
A．水能是可再生能源，石油、核燃料是不可再生能源，故A不符合题意；
B．风能、水能、太阳能都是可再生能源，故B符合题意；
C．煤炭、石油、天然气都是不可再生能源，故C不符合题意；
D．风能、地热能是可再生能源，天然气是不可再生能源，故D不符合题意。
20．A
解析：A
【解析】
【分析】
【详解】
剃须刀内部的主要构件是电动机，即是利用通电导线在磁场中受力的作用的原理构成的
A．如图，通电导体在磁场中受力而运动，这是磁场对电流的作用，故A正确；
B．闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流，这种现象是电磁感应现象，故B错误；
C．闭合开关电磁铁具有磁性，这是电流的磁效应。故C错误；
D．通电导体周围存在着磁场。故D错误。
故选A.
21．C
解析：C
【解析】
【分析】
【详解】
A．核能是不可再生能源，故A错误；
B．录音磁带利用了磁性材料，但VCD光碟利用的是光电效应，故B错误；
C．光导纤维利用了激光的反射来传递信息，故C正确；
D．电磁波能在真空中传播，故D错误。
故选C。
22．A
解析：A
【解析】
AB、在大气层外运行，不受空气阻力，机械能是守恒的；卫星从远地点运行到近地点时，相对高度减小，所以势能减小，同时速度增大，动能增大，故A正确、B错误；CD、在大气层外运行，不受空气阻力，机械能是守恒的；卫星从近地点运行到远地点时，相对高度增大，所以势能增大，同时速度减小，动能减小，机械能守恒，故CD错误．故选A．
点睛：影响动能的因素是物体的质量和物体运动的速度；影响重力势能的因素是物体的质量和物体的高度．根据动能、重力势能影响因素的情况得出动能和重力势能的大小情况．再根据能量变化的规律：减小的能量转化为增大的能量得出答案．
23．D
解析：D
【解析】
【分析】
【详解】
根据公式可知，串联后总电阻变大，电路消耗的总功率小于灯泡的额定功率，小于6W，故AB错误，已知电阻消耗的功率为1W，所以灯泡消耗的实际功率一定小于5W，故C错误，D正确
24．C
解析：C
【解析】
【分析】
【详解】
A．漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，故A错误；
B．水面相当于一个平面镜，水面倒影属于平面镜成像，平面镜成像的原理是光的反射，故B错误；
C．白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，说明白光是由各种色光混合而成的，故C正确；
D．平面镜成虚像，虚像是反射光线的反向延长线会聚而成的，虚像不会发出光线，故D错误。
故选C。
25．C
解析：C
【解析】
【分析】
【详解】
A．灯泡L的电阻

当滑动变阻器接入电路的电阻最大时，其两端的电压最大，设这个电压大小，根据欧姆定律可知

解得，A错误；
B．由题意可知，灯泡L的额定电流

可知道电路中的最大电流只能是0.5A，不能再大了，当电流是0.5A时，电路的总电阻

这种情况符合题意，所以该电路的最大总功率

该电路的最大总功率是2.25W，B错误；
C．当滑动变阻器接入电路的电阻最大时，电路的电流最小，其电流值

电压表的示数

这个电压值没有超过电压表的量程，电路是安全的，所以电路中的最小电流可以是0.173A，由上述可知，电路中电流变化的范围是0.173A~0.5A，C正确；
D．由上述可知，电路中的电流最小时，滑动变阻器接入电路的阻值是；电路中的电流最大时，滑动变阻器接入电路的阻值是

那么滑动变阻器阻值变化的范围是3Ω~20Ω，D错误。
故选C。
二、实验题

26．(1) 36Ω；(2) 2.25W； (3) 72Ω
【解析】
【分析】
【详解】
(1)灯L标有“12V 4W”字样，表示灯泡U额=12V ，P额=4W，
由 得灯泡L的电阻

(2)根据电路图可知，当滑动变阻器的滑片P在a点时，电路为灯L的简单电路；因为灯泡正常发光，所以电源电压
U=U额=12V
当滑动变阻器接入电路中的电阻是12Ω时,电路中总电阻

所以电路中的电流

灯L消耗的实际功率

(3)当滑片P在中点b点时，灯两端电压

当滑片在最右端c点时，灯两端电压

依题意可知，Ub∶Uc＝3∶2，即

化简可得

答：(1)灯泡L的电阻36Ω；
(2)当滑动变阻器接入电路中的电阻是12Ω时，灯L消耗的实际功率是2.25W；
(2)滑动变阻器的最大阻值是72Ω。
27．（1）100Ω；（2）1W；（3）864J。
【解析】
【分析】
【详解】
（1）S1、S2断开，R2、R3串联，I=0.1A
由欧姆定律得：
R2=R总-R3=120Ω-20Ω=100Ω；
（2）根据P=UI得：P2=I2R2=（0.1A）2×100Ω=1W；
（3）S1、S2闭合，R2、R1并联，R3短路；
W2=UI2t=12V×0．12A×600s=864J
答：（1）R2的阻值100Ω； （2）S1、S2均断开，R2的电功率1W；（3）S1、S2闭合时通电10分钟R2消耗的电能864J．
28．（1）12Ω（2）20Ω；18V（3）24Ω；2.7W
【解析】
【详解】
（1）根据 可得灯泡的电阻；
（2）只闭合S2时，滑动变阻器R和定值电阻R0串联，当滑片置于b点时，设电压表示数为Ub，此时变阻器接入电路的阻值为Rb，根据欧姆定律可得，此时电路中电流（即电流表示数）为 ，则根据串联电路的电阻特点和欧姆定律可得电源电压：①；只闭合S1时，滑动变阻器R和灯泡L串联，当滑片置于a点时，设电压表示数为Ua，此时变阻器接入电路的阻值为Ra，此时电路中电流（即电流表示数）为 ，由题意可知Ia：Ib=5：3，即： =5：3，已知滑片置于a、b点时电压表示数相等，即Ua=Ub，所以，5Ra=3Rb，已知Ra：R0=6：5，则②所以，Rb=2R0③根据串联电路的电阻特点和欧姆定律得：④联立①②③④解得：R0=20Ω，U=18V；
（3）只闭合S1时，滑动变阻器R和灯泡L串联，电流表量程为0﹣0.6A，灯泡的额定电流，则电流表的最大示数大于灯泡的额定电流，所以电路中的最大电流应等于灯泡的额定电流0.5A，根据欧姆定律可得，最小总电阻：，因为串联电路的总电阻等于各电阻之和，所以变阻器连入电路的最小电阻为： ；只闭合S2时，滑动变阻器和定值电阻R0串联，要使电路消耗的功率最小，则滑动变阻器连入电路的阻值最大，设变阻器连入电阻的最大值为R最大，此时变阻器两端的电压可以达到电压表的最大量程15V，根据串联电路的电流特点和欧姆定律得： ，即： ，解得R最大=100Ω，而变阻器R的最大电阻为120Ω，即滑动变阻器连入电路的阻值可以最大达到100Ω；则电路中的电流最小为：，电路消耗的最小功率：P最小=UI最小=18V×0.15A=2.7W．
29．(1) 2×104Pa；(2) 200Pa；(3)将电压改接到与R0并联；(4) 12V
【解析】
【分析】
【详解】
(1)不计托盘和容器的质量，压敏电阻受到的压力：

压敏电阻所受的压强

(2)工件下表面所受水的压强

(3)由题意可知，工件下表面距水面2cm到6cm时，电压表示数从6V变为4V，即电压表所测Rx两端的电压越小，因电源的电压不变，且电源的电压不变，所以，R0两端的电压越大，故使工件浸入镀膜液中的深度越深（未浸没），电压表的示数越大，电压表应并联在R0的两端；
(4)工件下表面距水面2cm到6cm时，
a、设两次杆的作用力都是拉力，
把工件和液体看做整体，受到竖直向上的支持力、拉力，竖直向下的工件和水的重力，
由力的平衡条件可得，两种情况下有

可得

因压敏电阻受到的压力与工件和液体受到的支持力是一对相互作用力，所以，压敏电阻所受压力的变化

压敏电阻所受压力的变化量

此种情况不符合题意；
b、设两次杆的作用力都是压力，把工件和液体看做整体，受到竖直向上的支持力，竖直向下的工件和水的重力以及杆的压力，由力的平衡条件可得，两种情况下有

可得

则压敏电阻所受压力的变化

压敏电阻所受压力的变化量

此种情况不符合题意
C、工件下表面距水面2cm到6cm时，排开水的体积变大，受到的浮力变大，所以，杆上力开始为拉力，后为压力，杆的作用力向上时，工件和容器受到竖直向上的支持力、拉力，竖直向下的工件和水的重力，由力的平衡条件可得，受到的支持力

杆的作用力向下时，工件和容器受到竖直向上支持力，竖直向下的工件和水的重力、向下的压力，由力的平衡条件可得，受到的支持力

可得

则压敏电阻所受压力的变化

压敏电阻所受压力的变化量

满足要求
当第一次工件下表面距水面h1=2cm=0.02m时，工件受到的浮力

由阿基米德原理可得

即

第二次工件下表面距水面

工件受到的浮力

由阿基米德原理可得

即

可得

则

因工件受到的浮力和工件对水的压力是一对相互作用力，所以，容器对压敏电阻的压力分别为

由表格数据可知，对应压敏的电阻分别为R1=16Ω，R2=8Ω
因串联电路中各处的电流相等，所以，电路中的电流分别为

因串联电路中总电阻等于各分电阻之和，且电源的电压不变，所以，电源的电压

即

解得：R0=16Ω
电源的电压

答：(1)工件未浸入水中时，压敏电阻所受的压强2×104Pa；
(2)工件下表面距水面2cm时，其下表面所受水的压强200Pa；
(3)为使工件浸入镀膜液中的深度越深（未浸没），电压表的示数越大，从而控制镀膜情况，将电压改接到与R0并联；
(4)在原设计电路中，如果工件两次浸入水中压敏电阻所受压强的变化大于6000Pa，求该电路的电源电压12V。
30．DCEBA 61.8
【解析】
（1）实验步骤的确定，首先能保证完成测量任务，其次实验过程要严谨，尽可能地减小误差．
（2）物体的质量等于砝码的质量与游码对应的刻度值的和；
（3）只有天平，没有量筒，可以利用等体积的水和橙汁，称量水和橙汁的质量，根据体积相等列出等式求出橙汁的密度．
解答：（1）为了测量结果更准确，实验步骤的合理顺序是DCEBA，这样误差最小；
（2）由图知，天平标尺的分度值为0.2g；烧杯和橙汁的总质量：
（3）有以上步骤可知橙汁的质量：烧杯内水的质量,橙汁的体积等于水的体积，即，则橙汁的密度表达式：
故答案为(1). DCEBA (2). 61.8 (3).
【点睛】测量液体密度时，只有量筒没有天平，可以采用被测液体和水的质量相同进行测量；只有天平没有量筒，可以采用被测液体和水的体积相同进行测量．橙汁体积的测量是本实验的难点，巧妙地利用等效替代法，是解决此题的关键．
31．保证成像在光屏的中心 缩小 照相机 C 凹
【解析】
【分析】
【详解】
(1)[1]实验前应点燃蜡烛，观察烛焰、凸透镜和光屏的中心是否在同一高度上，这样做的目的是保证成像在光屏的中心，不会偏上，也不会偏下。
(2)[2][3]从图甲可以看到，烛焰到凸透镜的距离大于光屏到凸透镜的距离，光屏上出现清晰的像，根据凸透镜的成像规律可知，成倒立、缩小的实像；这一规律的应用有照相机。
(3)[4]在(2)的基础上，拿掉光屏，光线是聚集在光屏这位置的，所以在图乙中，用肉眼在C位置沿图示方向能看到这个实像。
(4)[5]在(2)的基础上，将光屏向右移动时，光屏上的像将会模糊，其光路图如下图所示，
如果蜡烛与凸透镜不动，那么，需要让这经过凸透镜的光线发散才可以，在凸透镜前放置凹透镜，才可能在光屏上得到清晰的像。
